BEDIENUNGSANLEITUNG 650 SBLR-1 KRESS

37229_BA_Schlagbohrmaschine_West.book Seite 2 Montag, 18. Februar 2008 12:02 12 Originalbedienungsanleitung "Schlagbohrmaschine" 2 Deutsch

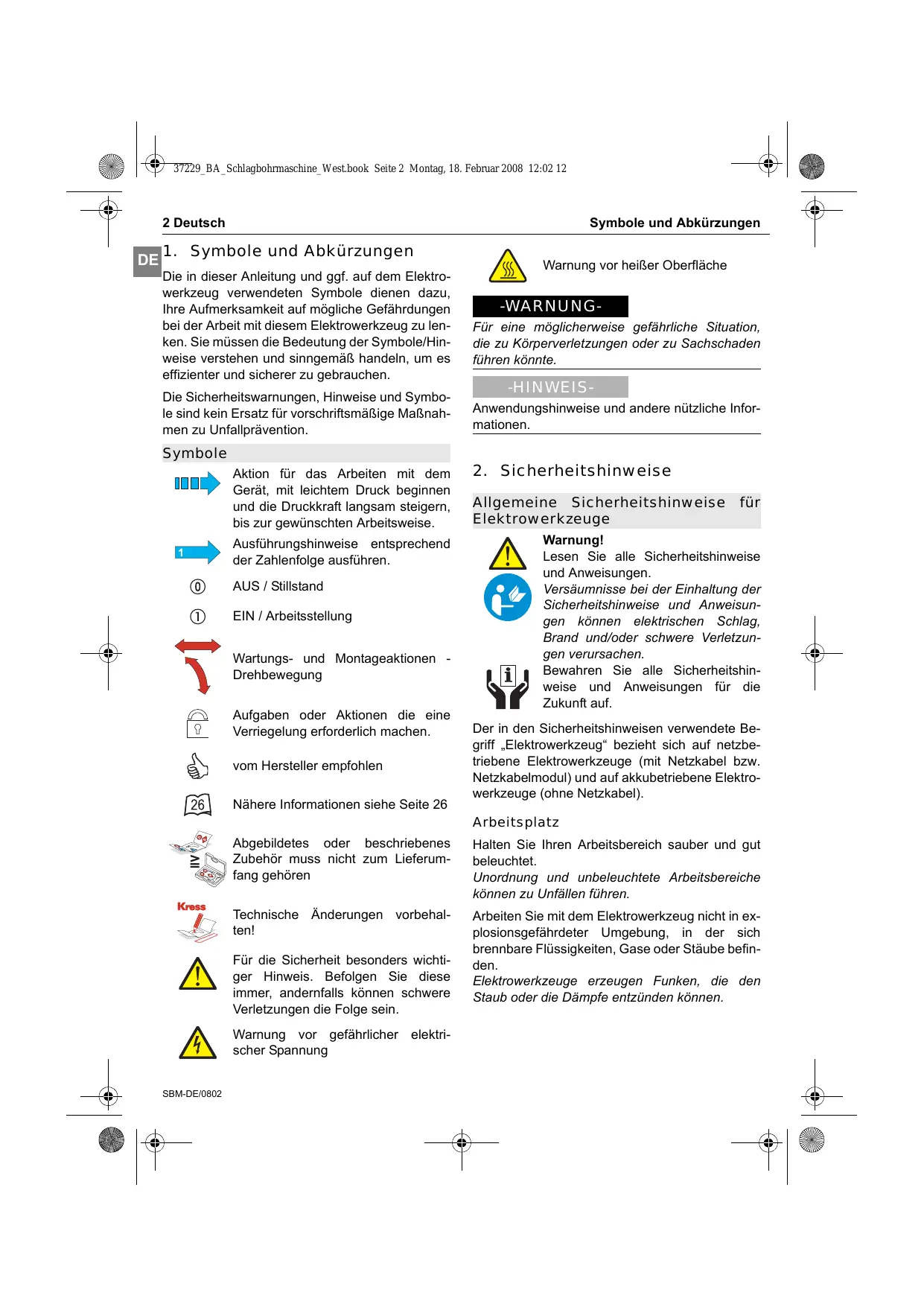

Symbole und Abkürzungen

1. Symbole und Abkürzungen

Die in dieser Anleitung und ggf. auf dem Elektrowerkzeug verwendeten Symbole dienen dazu, Ihre Aufmerksamkeit auf mögliche Gefährdungen bei der Arbeit mit diesem Elektrowerkzeug zu lenken. Sie müssen die Bedeutung der Symbole/Hinweise verstehen und sinngemäß handeln, um es effizienter und sicherer zu gebrauchen. Die Sicherheitswarnungen, Hinweise und Symbole sind kein Ersatz für vorschriftsmäßige Maßnahmen zu Unfallprävention. Symbole Aktion für das Arbeiten mit dem Gerät, mit leichtem Druck beginnen und die Druckkraft langsam steigern, bis zur gewünschten Arbeitsweise. Ausführungshinweise entsprechend der Zahlenfolge ausführen. AUS / Stillstand EIN / Arbeitsstellung Wartungs- und Montageaktionen Drehbewegung Aufgaben oder Aktionen die eine Verriegelung erforderlich machen. vom Hersteller empfohlen Nähere Informationen siehe Seite 26 Warnung vor heißer Oberfläche -WARNUNGFür eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschaden führen könnte. -HINWEISAnwendungshinweise und andere nützliche Informationen.

2. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel bzw. Netzkabelmodul) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatz Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehören Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Technische Änderungen vorbehalten! Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Für die Sicherheit besonders wichtiger Hinweis. Befolgen Sie diese immer, andernfalls können schwere Verletzungen die Folge sein. Warnung vor gefährlicher elektrischer Spannung SBM-DE/0802 37229_BA_Schlagbohrmaschine_West.book Seite 3 Montag, 18. Februar 2008 12:02 12 Sicherheitshinweise Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (FI). Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Deutsch 3 Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika- DE menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körberhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. SBM-DE/0802 37229_BA_Schlagbohrmaschine_West.book Seite 4 Montag, 18. Februar 2008 12:02 12 4 Deutsch Sicherheitshinweise Das Verwenden dieser Einrichtungen verringert DE Gefährdungen durch Staub. Verwendung und Behandlung von Elektrowerkzeugen Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. SBM-DE/0802 Gerätespezifische weise Sicherheitshin- Tragen Sie Gehörschutz. Die Einwirkung von Lärm Gehörverlust bewirken. kann Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Nehmen Sie immer einen sicheren Stand ein und halten sie das Elektrowerkzeug mit beiden Händen fest. Wenn der Bohrer unerwartet festklemmt, reagiert das Elektrowerkzeug ruckartig. Fassen Sie das Elektrowerkzeug nur an isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand. SiO2 Bearbeiten Sie kein Gestein mit kristalliner Kieselsäure (SiO2). Bei der Bearbeitung entsteht ein gesundheitsgefährdender Staub. Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend! 37229_BA_Schlagbohrmaschine_West.book Seite 5 Montag, 18. Februar 2008 12:02 12 Gerätebeschreibung Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebserregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/ Späneabsaugung. Deutsch 5

Um die Maschine zu kennzeichnen, darf das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbrückt. Verwenden Sie Klebeschilder. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Das Gerät darf nur mit den zugehörigen Schutzvorrichtungen betrieben werden. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Führen Sie beim Arbeiten das Netz- und das Verlängerungskabel immer nach hinten vom Gerät weg. Dies vermindert die Sturzgefahr über das Kabel während des Arbeitens. Bringen Sie den Schalter in die Position "AUS", bevor Sie den Stecker aus der Steckdose ziehen. Wenn das Gerät später wieder ans Netz angeschlossen wird, wird ein unbeabsichtigtes Anlaufen der Maschine verhindert und verringert die Gefahr von Unfällen. Restrisiken. Obwohl in den Bedienungsanleitungen zu unseren Elektrowerkzeugen ausführliche Hinweise zum sicheren Arbeiten mit Elektrowerkzeugen enthalten sind, birgt jedes Elektrowerkzeug gewisse Restrisiken, die auch durch Schutzvorrichtungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektrowerkzeuge immer mit der notwendigen Vorsicht!

3. Gerätebeschreibung

Lesen Sie vor Inbetriebnahme alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Nicht benutzte Werkzeuge müssen sicher, in trockenen, verschlossenen Räumen und für Kinder nicht erreichbar aufbewahrt werden! Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert wenn:

das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet Bitte verwenden Sie unterstützend die beigefügte Bildanleitung mit der Darstellung des Gerätes. Lassen Sie diese Bildanleitung aufgeklappt, während Sie die Bedienungsanleitung lesen. Bedienelemente

Umschalter Bohren / Schlagbohren III Gangwahlschalter (Option)

Drehrichtungsumschalter

Ein-/Aus- Steuerschalter VII Stellrad Drehzahlvorwahl (Option) VIII Verriegelungstaster Netzkabelmodul SBM-DE/0802

37229_BA_Schlagbohrmaschine_West.book Seite 6 Montag, 18. Februar 2008 12:02 12 6 Deutsch

Gerätebeschreibung Gerätebauteile

Bohrspindel (Option) Lieferumfang Siehe Verpackung Bestimmungsgemäße Verwendung Die Schlagbohrmaschine ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden. Anforderungen an den Benutzer Das Gerät darf nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

1. n0 = Leerlaufdrehzahl (1. Gang)

2. n0 = Leerlaufdrehzahl (2. Gang)

1. n1 = Lastdrehzahl (1. Gang)

2. n1 = Lastdrehzahl (2. Gang)

in min -1 Schlagzahl in min-1 Eckmaß in mm Technische Daten Netzspannung in V / Frequenz in Hz Nennleistung P in Watt Spannhalsdurchmesser in mm Geräuschwerte LpA = A-bewerteter Schalldruckpegel LwA = A-bewerteter Schallleistungspegel K = Messunsicherheitswert Der Geräuschpegel beim Arbeiten kann 85 dB(A) überschreiten. Gehörschutz tragen! Gewicht in kg Triaxialer Schwingungsemissionswert ermittelt entsprechend EN K = Messunsicherheitswert Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern SBM-DE/0802 Bohren oder Schlagbohren in Beton max. ø in mm Bohren oder Schlagbohren in Ziegelstein - max. ø in mm Bohren oder Schlagbohren in Sandstein - max. ø in mm Bohren in Stahl - max. ø in mm Bohren in Aluminium - max. ø in mm Schrauben in Holz - max. ø in mm 37229_BA_Schlagbohrmaschine_West.book Seite 7 Montag, 18. Februar 2008 12:02 12 Bedienung Deutsch 7 Tiefeneinstellung Bohren in Holz - max. ø in mm Mit dem Tiefenanschlag 3 kann die gewünschte Bohrtiefe X festgelegt werden. Bohren in Holz mit Schlangenbohrer - max. ø in mm Lösen Sie den Zusatzhandgriff 2 und setzen Sie den Tiefenanschlag 3 in den Zusatzhandgriff ein. Ihr Elektrowerkzeug ist gemäß EN 60745 doppelt isoliert; ein Erdleiter ist aus diesem Grunde überflüssig. Ziehen sie den Tiefenanschlag 3 so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags 3 der gewünschten Bohrtiefe X entspricht. Das Gerät ist funk- und fernsehentstört nach EN 55014-1 sowie störfest nach EN 55014-2

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker. Inbetriebnahme Netzspannung beachten! Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Zusatzhandgriff montieren ggf. Netzkabelmodul anschließen Bei Einsatz von Verlängerungskabeln: Nur für den Einsatzbereich zugelassene Verlängerungskabel mit ausreichendem Querschnitt verwenden. Ansonsten kann Leistungsverlust beim Gerät und Überhitzung des Kabel eintreten. Ersetzen Sie beschädigte Verlängerungskabel. Zusatzhandgriff Betreiben Sie Ihr Elektrowerkzeug nur mit dem Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen. Bringen Sie den Zusatzhandgriff 2 in Arbeitsposition, so dass Sie eine sichere und ermüdungsarme Arbeitshaltung erreichen. Drehen sie das untere Griffstück des Zusatzhandgriffs 2 im Uhrzeigersinn fest. Zum Lösen drehen Sie das Griffstück entgegen dem Uhrzeigersinn. Netzkabel Wird das Netzkabel während der Arbeit beschädigt, sofort Netzstecker ziehen. Festzuleitung Festzuleitung Beschädigte Netzkabel dürfen nicht verwendet werden. Sie sind unverzüglich durch einen Fachmann zu erneuern. Netzkabelmodul Netzkabelmodul mit Patent-QuickVerschluss. Schließen Sie das Netzkabelmodul 4 an den Handgriff an. Der Stecker muss einrasten. Verwenden Sie das Netzkabelmodul 4 nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betreiben. Beschädigte Netzkabelmodule dürfen nicht verwendet werden. Sie sind unverzüglich durch ein neues Kress-Netzkabelmodul zu ersetzen. Die beiden Verriegelungstaster VIII drücken und Netzkabelmodul 4 aus dem Handgriff herausziehen. Verwenden Sie nur Original Kress-Netzkabelmodule. Sicherheitsrutschkupplung (Option) Um gefährliche Reaktionsmomente zu begrenzen, ist die Maschine mit einer Sicherheitsrutschkupplung ausgestattet. SBM-DE/0802

37229_BA_Schlagbohrmaschine_West.book Seite 8 Montag, 18. Februar 2008 12:02 12 8 Deutsch Bedienung Nehmen Sie immer einen sicheren Stand ein und DE halten sie das Elektrowerkzeug mit beiden Händen fest. Wenn der Bohrer unerwartet festklemmt, reagiert das Elektrowerkzeug ruckartig. Klemmt oder hakt das Bohrwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen und das Geräusch der überrastenden Kupplung ist zu hören. Entlasten Sie sofort die Maschine, indem Sie das Bohrwerkzeug zurückziehen Schalten Sie das Elektrowerkzeug aus und lösen Sie das Bohrwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente. Bedienung Ein-/Aus Den Ein-/Ausschalter VI drücken bzw. wieder loslassen. Der Ein-/Ausschalter VI kann mit dem Arretierknopf V arretiert werden. Zum Lösen den Ein-/Ausschalter VI kurz drücken und loslassen. Achten Sie darauf, dass die Maschine nicht länger als 2-3 Sekunden blockiert. Bei längerer Blockierung können Schäden am Motor entstehen. Drehzahl vorwählen (Option) Bei Geräten mit Stellrad VII kann die Drehzahl je nach Anwendungsbereich mit dem Stellrad VII eingestellt werden. Position „A“ = niedrigste Drehzahl Position „G“ = höchste Drehzahl oder = niedrigste Drehzahl = höchste Drehzahl Drehzahl ändern Mit dem Ein-/Ausschalter VI können Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter VI beginnt die Maschine lang- SBM-DE/0802 sam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl. Der Motor kann bei andauernd starker Belastung und niedrigen Drehzahlen überhitzt werden. Motor bei höherer Drehzahl im Leerlauf abkühlen lassen. Mechanische Gangwahl (Option) Mit dem Gangwahlschalter III können Sie zwei Drehzahlbereiche vorwählen. Niederer Drehzahlbereich, hohes Drehmoment; zum Bohren, Schrauben und Gewindeschneiden.

Hoher Drehzahlbereich; zum Bohren und Schlagbohren. Die Umschaltung bei langsam laufender Maschine vornehmen. -HINWEISDie Umschaltung sollte nicht bei voller Belastung oder maximaler Drehzahl erfolgen. Sie erhöhen somit die Lebensdauer Ihrer Maschine. Drehrichtung wählen Betätigen Sie den Drehrichtungsumschalter IV nur im Stillstand! Greifen Sie den Drehrichtungsumschalter IV beidseitig und stellen Sie die gewünschte Drehrichtung ein. Rechtslauf: Zum Bohren und Eindrehen von Schrauben. Linkslauf: Zum Lösen und Herausdrehen von Schrauben und Muttern. Wichtig! Drehrichtungsumschalter IV jeweils bis zum Anschlag am Gehäuse durchdrücken, d. h. bis er spürbar einrastet. Die Maschine kann nicht eingeschaltet werden, wenn der Drehrichtungsumschalter in Mittelstellung ist. 37229_BA_Schlagbohrmaschine_West.book Seite 9 Montag, 18. Februar 2008 12:02 12 Bedienung Deutsch 9 Betriebsarten wählen Zahnkranzbohrfutter Mit dem Umschalter Bohren / Schlagbohren II schalten Sie das Schlagwerk ein und aus. Werkzeug einspannen Bohren und Schrauben Bohren und Schrauben Schlagbohren

Werkzeug einsetzen. Fixieren Sie durch drehen am Zahnkranzring das Werkzeug. Bohrfutterschlüssel in eine der drei Bohrungen am Zahnkranzbohrfutter stecken und im Uhrzeigersinn festspannen. Ziehen Sie den Bohrfutterschlüssel ab. Werkzeug entnehmen Schlagbohren Der Umschalter rastet spürbar ein und kann bei laufender Maschine betätigt werden. -HINWEISSchlagbohren und Bohren nur im Rechtslauf! Werkzeug wechseln Zahnkranzbohrfutter mit Bohrfutterschlüssel öffnen und Werkzeug entnehmen. Ziehen Sie den Bohrfutterschlüssel ab. -HINWEISBohrfutterschlüssel nicht mit Ketten, Schnüren oder ähnlichen Mitteln an der Bohrmaschine befestigen. Der Bohrfutterschlüssel könnte von bewegenenden Teilen erfasst werden und zu Verletzungen führen. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. Schraubwerkzeuge Tragen Sie beim Werkzeugwechsel Schutzhandschuhe. Das Einsatzwerkzeug kann sich bei längeren Arbeitsvorgängen stark erwärmen und/oder Schneidkanten des Einsatzwerkzeuges sind scharf. Stellen Sie den Umschalter Bohren / Schlagbohren II auf Bohren. Schnellspannbohrfutter mit ASL Bei nicht gedrücktem Ein-/Ausschalter wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter. Werkzeug einspannen Die Hülse des Schnellspannbohrfutters von Hand kräftig zudrehen bis kein Überrasten („Klick“) mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt. Werkzeug entnehmen Bei Verwendung von Schraubendrehereinsätzen (Bits) sollte immer ein Bithalter benutzt werden. Verwenden Sie nur zum Schraubenkopf passende Schraubendrehereinsätze. Arbeitshinweise Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Passen Sie die Drehzahl immer dem zu bearbeitenden Werkstoff und dem Bohrerdurchmesser an. Beim Polieren und Schleifen sind hohe Drehzahlen zu verwenden. Schlagbohren Schutzbrille und Gehörschutz tragen. Die Hülse entgegen dem Uhrzeigersinn öffnen, bis das Werkzeug entnommen werden kann. SBM-DE/0802 37229_BA_Schlagbohrmaschine_West.book Seite 10 Montag, 18. Februar 2008 12:02 12 10 Deutsch

Werkzeuge und Zubehör Bohren in Fliesen Eine Fliese langsam anbohren. Erst wenn die Fliese durchbohrt ist, auf Schlagbohren umstellen. Sie können somit einen Bruch der Fliese verhindern. Bohren mit Diamantbohrkrone Stellen Sie den Umschalter Bohren / Schlagbohren II auf Bohren. -HINWEISBei Arbeiten mit Diamantbohrkronen Schlagwerk ausschalten. Gewindeschneiden Die Verwendung von Maschinengewindebohrern wird empfohlen. Gewindebohrer etwas ölen. Demontage Bohrfutter Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage. Spannen Sie einen Innensechskantschlüssel in das Bohrfutter ein oder setzen Sie einen Gabelschlüssel vorne am Bohrfutter an. Gleichzeitig setzen Sie einen Gabelschlüssel an die Schlüsselfläche der Antriebsspindel an. Fixieren Sie die Antriebsspindel und lösen Sie das Bohrfutter durch Drehen des Innensechskantschlüssels bzw. Gabelschlüssels gegen den Uhrzeigersinn. Ein festsitzendes Bohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels bzw. Gabelschlüssel gelöst. Entfernen Sie die Werkzeuge und schrauben Sie das Bohrfutter vollständig ab. Geringe Drehzahl und den 1. Gang wählen. Montage Bohrfutter Im Rechtslauf einschneiden, anhalten, im Linkslauf herausdrehen. Gewinde am Bohrfutter und an der Bohrspindel reinigen. -HINWEISBeim Gewindeschneiden nur mit niedrigen Drehzahlen arbeiten. Die benötigte Drehzahl über das Stellrad (Option) vorwählen. Um ein Abbrechen der Gewindebohrer zu vermeiden.

5. Werkzeuge und Zubehör

Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer. Schrauben Sie das Bohrfutter I auf die Bohrspindel 5. Das Bohrfutter muss mit einem Anzugsdrehmoment von 35-40 Nm festgezogen werden.

6. Wartung und Service

Wartung und Reinigung Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker. Bohrständer

Für besonders präzise Arbeiten empfiehlt es sich, einen Bohrständer (Zubehör) zu verwenden.

Werkzeugaufnahme wechseln Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker. Es können alle üblichen Bohrfutter mit Innengewinde 1/2" × 20 UNF (Spannweite max.13 mm) verwendet werden. Beachten Sie die Bildhinweise in der Bildanleitung. SBM-DE/0802

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Von außen zugängliche Kunststoffteile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen. Werkzeugaufnahme immer sauber halten. Bohrfutter Reinigen Bei häufigem Schlagbohrbetrieb sollte vor dem Einsetzen des Bohrers die Maschine mit dem Bohrfutter senkrecht nach unten gehalten und das Bohrfutter über den gesamten Spannbereich geschlossen und geöffnet werden. Der angesammelte Staub fällt aus der Bohrfutterbohrung. 37229_BA_Schlagbohrmaschine_West.book Seite 11 Montag, 18. Februar 2008 12:02 12 Wartung und Service Deutsch 11 Reinigen Sie die Spannbacken und Spannbakkenbohrungen regelmäßig mit Reinigungsspray. Kohlebürsten wechseln Abgenutzte Kohlebürsten durch einen autorisierten Kundendienst auswechseln lassen.

Service Nach starker Beanspruchung über einen längeren Zeitraum sollte das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführt werden. Die entsprechenden Servicestellen entnehmen Sie dem beigefügten Beiblatt "SERVICE" oder unserer Internetseite www.kress-elektrik.de. Ersatzteile / Explosionszeichnung Explosionszeichnungen und Ersatzteilliste finden Sie auf unserer Homepage http://spareparts.kress-elektrik.de

Entsorgung Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Garantie

Dieses Elektrowerkzeug wurde sorgfältig geprüft, getestet und wurde einer strengen Qualitätskontrolle unterzogen. Wir garantieren die kostenlose Beseitigung von Mängel am Elektrowerkzeug, die innerhalb von 24 Monaten ab Verkaufsdatum beim Endverbraucher aufgetreten sind und auf einen Material- oder Herstellungsfehler zurück zu führen sind. Für einige Länder gelten individuelle Sonderregelungen hinsichtlich der Garantiebedin-

gungen. Wir behalten uns vor, defekte Teile auszubessern oder durch neue zu ersetzen. DE Ausgetauschte Teile gehen in unser Eigentum über. Unsachgemäße Verwendung oder Behandlung sowie die Öffnung des Gerätes durch nicht autorisierte Reparaturstellen führen zum Erlöschen der Garantie. Von der Garantie ausgeschlossen sind:Mechanische Beschädigungen durch Sturz etc., Beschädigungen durch Eindringen von Wasser oder sonstigen Flüssigkeiten, abgeschnittene und beschädigte Kabel, Motorschäden und mechanische Schäden durch unsachgemäße Überlastung, Verschleißteile z.B. Kohlebürsten, Bohrfutter, Bohrfutterschlüssel, Bohrspindeln bei Abnutzung, Motoren, Netzkabel, Akkus, Sägeblätter, Schleifteller, Staubsäcke, Zubehör allgemein (Bohrer, Meißel etc.). Einzelheiten zu den verschieden GeräteVerschleißteilen erfahren Sie unter www.spareparts.kress-elektrik.de oder von einer unserer Servicestellen. Garantieansprüche können nur bei unverzüglicher Meldung von Mängeln (auch bei Transportschäden) anerkannt werden. Durch Ausführung von Garantieleistungen wird die Garantiezeit nicht verlängert. Sollten Sie die Garantie einmal in Anspruch nehmen, so senden Sie bitte den Originalkaufbeleg, zusammen mit dem Gerät an uns oder die zuständige Servicestelle. Durch die von uns übernommenen GarantieVerpflichtungen werden alle weitergehenden Ansprüche des Käufers - insbesondere das Recht auf Wandelung, Minderung oder Geltendmachung von Schadenersatzansprüchen - ausgeschlossen. Dem Käufer steht jedoch nach seiner Wahl das Recht auf Minderung (Herabsetzung des Kaufpreises) oder Wandelung (Rückgängigmachung des Kaufvertrages) zu, falls es uns nicht gelingt, evtl. auftretende Mängel innerhalb einer angemessenen Frist zu beseitigen. Nicht ausgeschlossen sind die Schadensersatzansprüche nach den §§ 463, 480 Abs. 2, 635 BGB wegen Fehlens zugesicherter Eigenschaften. Die Bestimmungen nach Punkt 7 und 8 gelten nur für den Bereich der Bundesrepublik Deutschland. SBM-DE/0802 37229_BA_Schlagbohrmaschine_West.book Seite 12 Montag, 18. Februar 2008 12:02 12 12 Deutsch Wartung und Service Technische Änderungen vorbehalten!
