Producttype	Hogedrukreiniger
Merk	Nilfisk
Model	POSEIDON 2
Nominale druk	69 bar (6,9 MPa)
Toegestane druk	76 bar (7,6 MPa)
Debiet lage druk	2,4 l/min
Debiet hoge druk	2,1 l/min
Nominaal vermogen	1,7 kW
Nominale spanning	120 V
Max. watertemperatuur	60 °C
Max. inlaatdruk	10 bar (1,0 MPa)
Geluidsdrukniveau	77,4 dB(A)
Gegarandeerd geluidsvermogensniveau	92 dB(A)
Trilling	< 2,5 m/s²
Gewicht	28,1 kg
Elektrische voeding	Eenfasig, 50 Hz
Beschermingsgraad	IP X5
Aanzuigfunctie	Ja (vanuit open reservoir)
Ingebouwde detergenttank	Ja, met doseerkraan (0-5%)
Bijgeleverde lansen	Flexopower Plus, Turbohammer Plus
Veiligheidsvoorzieningen	Pistoolvergrendeling, veiligheidsklep, temperatuursensor
Aanbevolen onderhoud	Reinigen inlaatfilter, reinigen spuitmond, smeren aansluitingen
Garantie	1 jaar

Veelgestelde vragen - POSEIDON 2 NILFISK

Hoe start ik de hogedrukreiniger POSEIDON 2?

Zorg ervoor dat de machine rechtop staat, aangesloten is op water en elektriciteit. Ontgrendel de trekker van het pistool, trek deze in om lucht te laten ontsnappen, zet dan de schakelaar op 'I'. Houd de lans stevig vast en druk op de trekker.

Kan ik een standaard tuinslang gebruiken?

Ja, een tuinslang van 1/2' en 10 tot 25 meter is geschikt. Sluit deze aan op de waterinlaat met de snelaansluiting.

Hoe gebruik ik het reinigingsmiddel met deze reiniger?

Vul het detergentreservoir, monteer de Flexopower Plus lans en stel deze in op lage druk. Stel de doseerkraan (12) in op het gewenste volume (0-5%). Breng het reinigingsmiddel van onder naar boven aan, laat het inwerken en spoel daarna met schoon water.

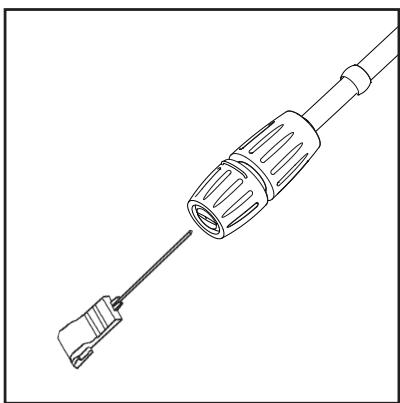

Wat te doen als de spuitmond verstopt is?

Stop de machine en haal de stekker eruit. Verwijder de spuitmond, gebruik het meegeleverde reiningingsgereedschap (11) om deze te ontstoppen en spoel hem daarna heen en weer met water.

Hoe berg ik het apparaat op na gebruik?

Zet het apparaat uit, sluit de watertoevoer, druk op de trekker om de druk te laten ontsnappen. Haal de stekker uit het stopcontact, wikkel de kabel om de haken. Laat het water uit de slang lopen en berg de accessoires op in de houders. Bewaar op een vorstvrije plaats.

Waarom fluctueert de druk?

Dit kan komen door lucht in de pomp, vuile of versleten kleppen, of een defecte afdichting. Controleer de dichtheid van slangen en aansluitingen. Als het probleem aanhoudt, neem dan contact op met een erkende Nilfisk-dealer.

Wat zijn de essentiële veiligheidsmaatregelen?

Richt de straal nooit op mensen, dieren, elektrische apparatuur of de machine. Draag een veiligheidsbril. Gebruik gehoorbescherming. Haal de stekker uit het stopcontact vóór onderhoud. Gebruik de machine niet bij temperaturen onder 0°C.

Kan ik een verlengkabel gebruiken?

Ja, maar deze moet geschikt zijn voor buitengebruik. De aansluiting moet droog worden gehouden en minimaal 60 mm boven de grond. Rol de kabel volledig uit om oververhitting te voorkomen. Gebruik een minimale doorsnede van 1,5 mm².

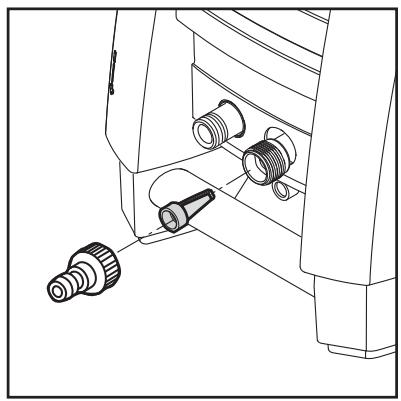

Hoe reinig ik het waterinlaatfilter?

Draai het filter voorzichtig los met een tang, reinig het met schoon water en controleer of het intact is voordat u het terugplaatst. Voer deze handeling minstens eenmaal per maand uit.

Wat is de garantie op deze reiniger?

De garantie is één jaar. Deze dekt materiaal- en fabricagefouten. Schade door onjuist gebruik, vorst of niet-goedgekeurde reparaties wordt niet gedekt. Bewaar het aankoopbewijs.

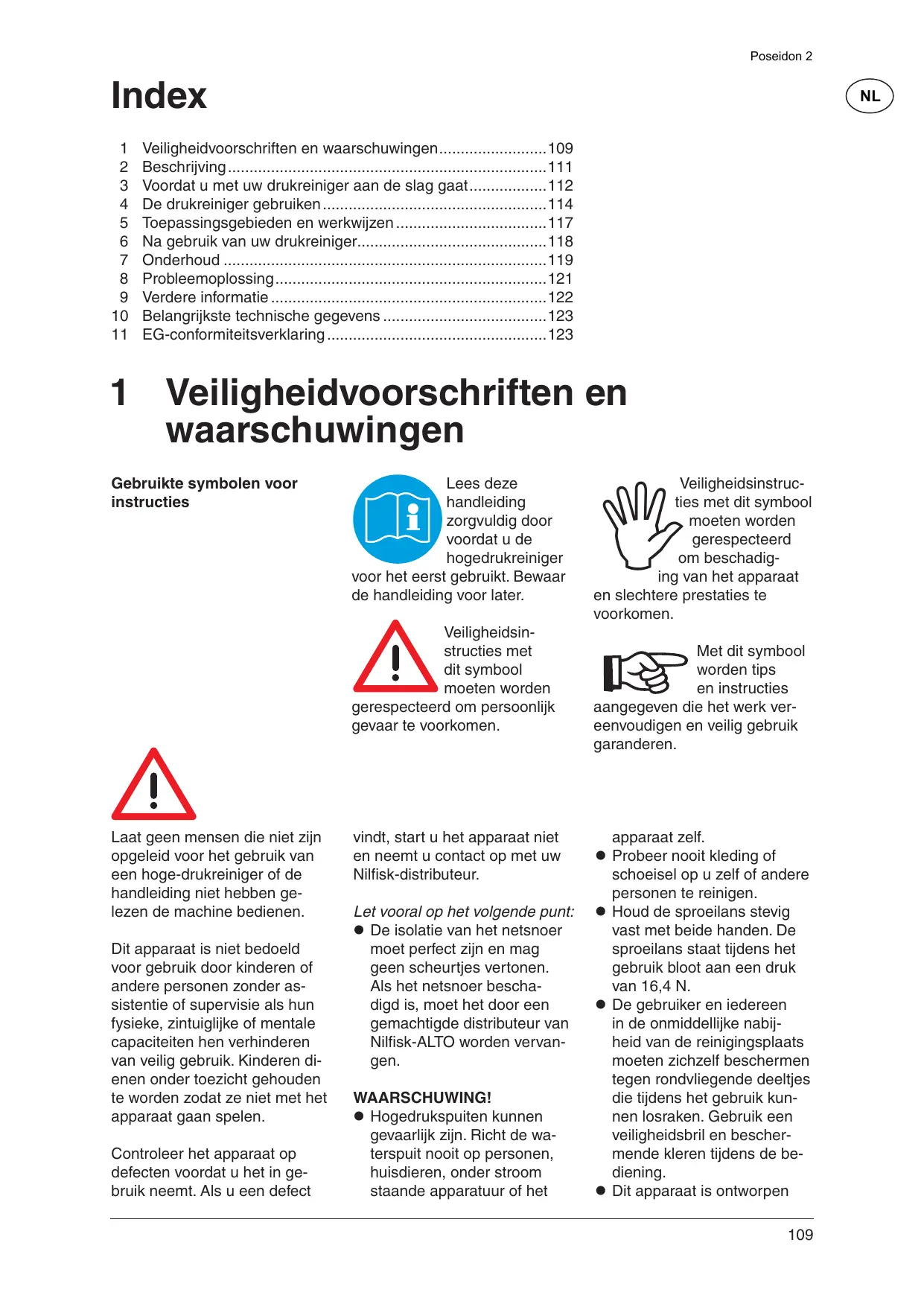

GEBRUIKSAANWIJZING POSEIDON 2 NILFISK

1 Veiligheidvoorschriften en waarschuwingen 109
2 Beschrijving 111
3 Voordat u met uw drukreiniger aan de slag gaat. 112
4 De drukreiniger gebruiken 114
5 Toepassingsgebieden en werkwijzen 117
6 Na gebruik van uw drukreiniger. 118
7 Onderhoud 119
8 Probleemoplossing 121
9 Verdere informatie 122

10 Belangrijkste technische gegevens 123
11 EG-conformiteitsverklaring 123

1 Veiligkeitvoorschriften en waarschuwingen

Gebruekte symbolen voor instructies

Lees deze
handleiding
zorgvuldig door
voordat u de
hogedrukreiniger

voort het eerst gebruikt. Bewaar de handleiding voor later.

Veiligheidsin-
structures met
dit symbol
moeten worden

gerespecteerd om persoonlijk gevaar te voorkomen.

Veiligheidsinstruc-ties met dit symbol

moeten worden
gerespecteerd
om beschadig-

Met dit symbol
worden tips
en instructies

aangegeven die het werk vereenvoudigen en veilig gebruik garanderen.

Laat geen mensen die nicht zich opgeleid voor het gebruik van een hoge-drukreiniger of de handleiding Niet hebben gelezen de machine bedieren.

Dit apparaat is nicht bedoeld voor gebruik door kinderen of andere Personen zonder assistentie of supervisie als hun fysieke, zintuiglijke of mentale capaciteiten hen verhinderen van veilig gebruik. Kinderen dienen onder toezicht gezuspendente worden zoat ze Niet met het apparaat gaan spelen.

Controleer het apparaat op defecten voordat u het in gebruik neemt. Als u een defect

vindt, start u het apparaat Niet en neemt u contact op met uw Nilfisk-distributeur.

Let vooral op het volgende punt:

• De isolatie van het netsnoer要去 perfect+zijn en mag geen scheurjtes vertonen. Als het netsnoer beschadigd is,要去 het door een gemachtigde distributeur van Nilfisk-ALTO worden verrangen.

WAARSCHUWING!

• Hogedrukspuien können gevaarlijk zijn. Richt de waterspuit nooit op Personen, huisdieren, onder stroom staande apparatuur of het

apparaat zelf.

• Probeer nooit kleding of schoeisel op u zichl of andere personen te reinigen.
• Houd de spreilans stevig vast met beiden handen. De spreilans staatijdens het gebruik bloot aan een druk van 16,4 N.
• De gebruiker en iedereen in de onmiddelijke nabijheid van de reinigingsplaats要去en zichzelf beschemmen gegen rondvliegende deeltjes die tijdens het gebruik kūnen losraken. Gebruik een veiligheidsbril en beschemmende kleren tijdens de bediening.
• Dit apparaat is ontworpen

hoek.
voort het gebruik van schoonmaakmiddelen die+zijn bijgeleverd of worden aanbevolen door Nilfisk-ALTO. Het gebruik van andere schoonmaakmiddelen of chemicalien kan de veiligheid van het apparatusaat negatief beinvloeden.

• Gebruik voor de veiligheid alleen originele reserveonder-delen van of goedgekeurd door Nilfisk-ALTO.
• Hagedrukslangen, fittingsen en aansluitstukken zijn belangrijk voor de verilgheid van het apparaat. Gebruik alleen slangen, fittingsen en aansluitstukken aanbevolen door Nilfisk-ALTO.
• Gebruik het apparaat Niet als een elektriciteitskabel of belangrijke onderdelen van het apparaat beschadigd�n, zoals veiligheidsapparatuur, hoge-drukslangen en sprayhandel.
  Haal de stekker uit het stopcontact tijdens schoonmaakof onderhoudswerkzaamheden en bij verranging vanonderdelen of ombouw van de machine maar een andere functie.
• Geschekte gehoorbeschemming dient te worden gebruikt.
• Gebruik het apparaat nooit in een omgeving met ontploffingsgevaar. Neem bij twijfel contact op met deplaatselijke autoriteiten.
• Het is nicht toegestaan asbesthoudende oppervlakken onder hoge druk te reinigen.
• Spuit geen ontvlambare vloeistoffen.
  Schakel als tijd de stroomschakelaar uit voordat demachine onbeheerd worden achtergelaten.
• Gebruik de hagedrukreiniger niet als het vriest.

WAARSCHUWING!

Ongeschikte verlengsnoeren\ kunnen gevaarlijk zijn. Maak\ alleen gebruik van een verlengsnoer dat geschikt is voor\ gebruik buitenshuis, en zorg dat\ de verbinding droog blijf en nicht

op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt. Snoeren op een haspel要去en altijd volledig worden afgerold om oververhitting van het snoer te voorkomen.

Verlengkabels要去en voldoen aan de hieronder genoemde vereisten voor lengte en kabeldimensies.

1,0 mm² max. 12,5 m
1.5 mm² max. 20 m
2,5 mm² max. 30 m

Alleen POSEIDON 2-17 X:

2.0 mm² max. 12.5 m
2.5 mm² max. 20 m

• Als de elektriciteitskabel beschadigd is,要去 verzvangen worden door defabricant of een servicedaler of door een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen.

Aansluiting op hetlichtnet

Respecteer de volgende punten wanner u de hogedrukreiniger op het lichtnet aansluit:

• Sluit het apparataat alleen aan op een geaard stopcontact.
• De aansluiting van de elektriciteitstoevoer moet worden uitgevoerd door een bevoegde elektricien en conform IEC 60364-1.
• We raden nadrukkelijk aan in de stroomtoevoeraar het apparaat een aardlekschakelaar op te nemen.

Aansluiting op het water

Aansluiting op het waternet di- ent volgens de geldende regle- menten te geschieden.

De machine is nicht geschikt voor aansluiting op de drinkwaterleiding.

Deze hagedrukreiniger mag alleen worden aangesloten op het waterleidingnetwork als er een officièle terugslagklep is gemonteerd van het type BA overeenkomstig EN1717. De lengte van de slang tussen de terugslagklep en de hagedrukreiniger要去 minstens 10 meter� om eventuele drukwisselingen op te vangen (minimale diameter van de slang 12 ).

Indien de machine worden gelebruikt om water aan te zuigen (bijvoorbeeld water UIT een regenopvang reservoir) kan geen terugslagklep gelebruikt worden. Zodra het water voor bij de BA klep is geweest, kan dit nicht meer worden gedronken.

BELANGRIJK! Gebruik alleen water zonder verontreinigung. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigenc bron afkomstig is), moet u een extra filter aanbrengen.

Veiligheidsvoorzieningen

Vergrendeling op het sproeigeweer (7a) (zie de afbeelding aan het eind van dezehandleiding):

Het spreiegeweer is voorzien van een vergrendeling. Als u de pal activeert, kan het spreiegeweer nicht worden gebruikt.

Warmtesensor:

Een warmtesensor beschermt de motor gegen overbelasting. Wanner de warmtesensor na eenaar minuten is afgekoeld, start het apparaat opnieuw.

Hogedrukbeveiliging

Een ingebouwd hydraulisch veiligheidsventiel beschermt het system gegen een te hoge druk.

2 Beschrijving

NL

2.1 Toepassingen

De hagedrukreiniger is bedoeld voor huishoudelijk gebruik voor:

• auto's, motorfietsen, boten, caravans, aanhangwagens, patio's/opritten/flagstones, houtwerk, bakstenen, barbecues, tuinmeubels, grasmaaiers

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor verschillende reinigingstaken beschven.

Gebruik de hagedrukreiniger alleen voor de in deze handleiding beschreiben doelen.

Respecteer de veiligheidsvoorschriften om beschadiging van het apparaat, het te reinigen oppervlak of ernstig persoonlijk letsel te voorkomen.

2.2 Bedieningselement en belangrijkste eigenschappen

Zie de afbeelding aan het eind van deze handleiding.

1 Aan-/uitschakelaar
2 Wateraansluiting (met filter)
3 Hogedrukaansluiting (alleen modellen zonder slanghaspel)
4 Hopedrukslang
5 Netsnoer
6 Drukregeling /watervolume
7 Ergo 2000 Sproeigeweer met vergrendeling
8 Flexopower Plus spuitlans
9 Turbohammer Plus spuit-lans
10 Verwijderbaar reservoir voor reinigingsmiddelen
11 Reinigingsinstrument voor sproeikop

12 Doseerregelaar voor reinigingsmiddelen
13 Slanghouser
14 Slanghaak (modellen zonder slanghouser)
15 Modeletiket
16 Knop voor verstelbare spuitlans
17 Trolleyhandgreep (verstelbare spuitlans)
18 Draaibare kabelhaak

Specifications: Zie modeletiket (15) van het apparatus.

We beholden ons hetrecht voor de specificaties te wijzigen.

3 Voordat u met uw drukreiniger aan de slag gaat

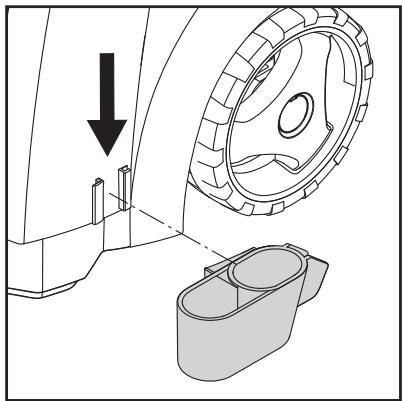

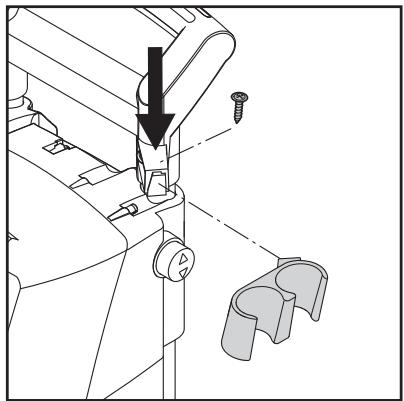

3.1 Montage van holders voor de spuitlans

Monteer de houders voor despuitlans op de machine.

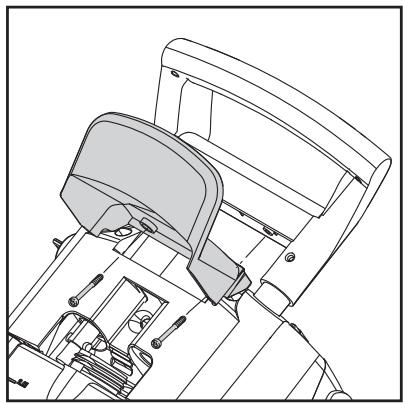

3.2 Montage van slanghaak (modellen zonder slanghouser)

Monteer de slanghaak (14) op het apparatusat (2 schroeven)

Opmerking: De slanghaak kan op de voor- of achterkant worden gemonteerd. Kies de voorkant als u het product met een speciale wandhaak gegen een wand wilt opbergen.

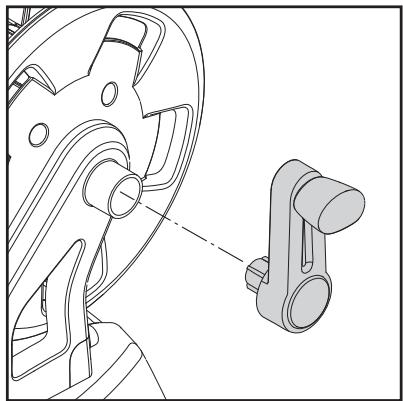

3.3 Bevestiging van hand-greep van slanghouder (modellen met slanghouder)

Klik de handgreep van de slanghouser vast op de trolleyhandgreep (geen schroeven).

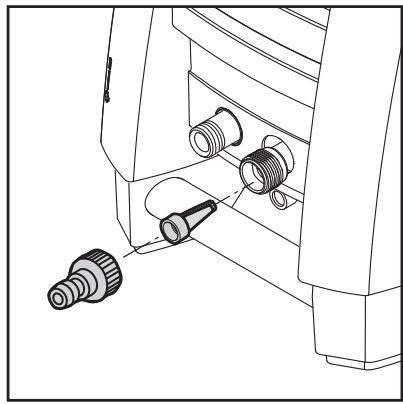

3.4 Bevestiging van snel-koppeling

Schroef de snelkoppeling vast op de wateraansluiting (2)

NL

Opmerking: het filter moet.altijd in de watertoevoerleidingworden aangebracht om zand, kalksteen en andere onzuiverheden weg te filteren enbeschadiging van de pompkleppen te voorkomen.

Let op: de garantie vervalt als u het filter Niet aanbrengt.

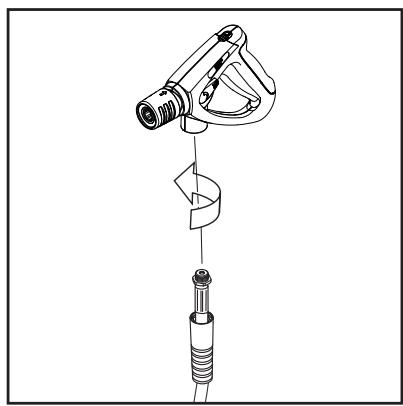

3.5 Bevestiging van de hogedrukslang op het spreigeweer

Monteer de hogedrukslang (4) op het spreigeweer (7).

4 De drukreiniger gebruiken

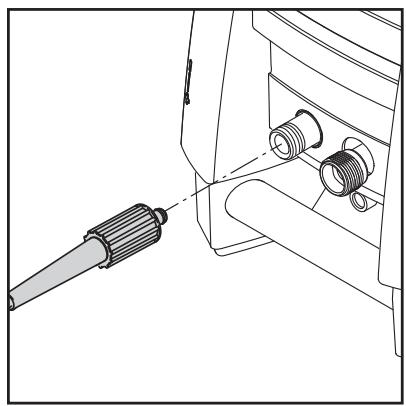

4.1 Aansluiting van de hagedrukslang

Modellen zonder slanghouder: Sluit de hagedrukslang (4) aan op de waarvoor bestemde aansluiting (3).

Gebruik hoogstens één ver-lengslang van max. 7 m.

Modellen met slanghouder: Rol de hogedrukslang helemaaluit.

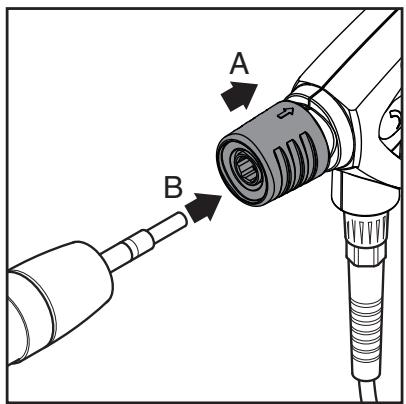

4.2 Bevestiging van sproeilans

1. Trek de blauwe snelkoppeling (A) van het spuitpistolaar achteren.
2. Duw de nippel van de spuitlans (B) in de selnkoppeling en LAST deze los.
3. Trek de spuitlans (of een andere hulpstuk) waar voren om te controeren of deze stevig vastzit op het spuipstipool.

ATTENTIE!

Steeds vuil van de nippel verwijderen vooraleer de spuitlans met het spuipistool worden verbonden.

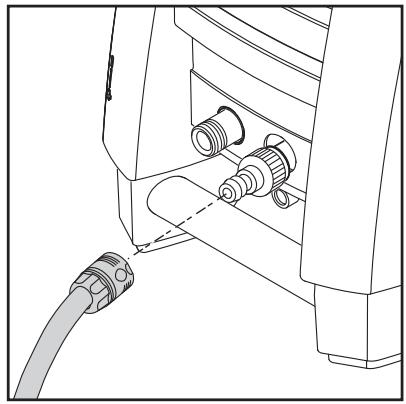

4.3 Wateraansluiting

Een gewone tuinslang van 12,5 mm en een lenghte van minimaal 10m en maximaal 25m is geschikt.

gens de geldende reglemente te geschieden.

BELANGRIJK! Gebruik allen water zonder verontreini-gingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra filter aanbrengen.

1. Spoel de tuinslang door met water voordat u deleze op het apparaat aansluit. Dit is om te voorkomen dat eventueel zand en vuil UIT de tuinslang in het apparaat binnendringt.

OPMERKING:

de aansluiting op het openbare watternet dient vol

Opmerking:

Controleer of het filter in de watertoevoerleiding is

aangebracht en het nicht verstopt is.

1. Sluit de tuinslang met de selnkoppeling aan op de

waterkraan (toevoerwater, max. druk: 10 bar, max. temperatur: 60^ ).

1. Draai de kraan open.

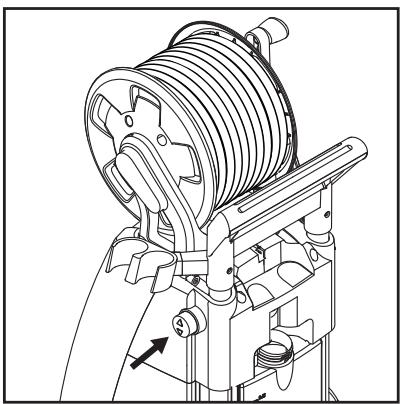

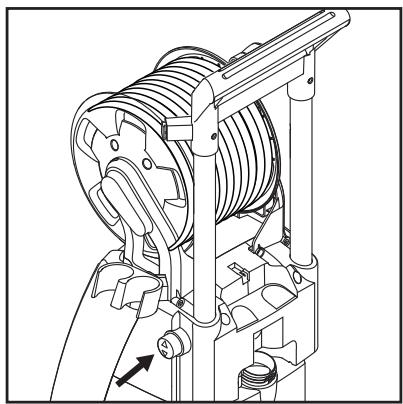

4.4 Uitschuifbare spuitlans

Het apparaat is uitgerust met een uitschuifbare spuitlans. Om de lans te verkorten of te verlungen, drukt u de knop (16) in en schuift u de lansuit of in. Als u een klik hoor, zit de lans in de juiste positie.

4.5 Schakel het apparaat in enuit (na aansluiting op een kraan)

De sproeilans staatijdens het gebruik onder druk. Houd deze waarom stevig vast met beiden handen. BELANGRIJK: Houd de sproeikop op de grond gericht.

1. Controller of het apparaat vertical staat.
   MERKING: Plaats het paraat Niet in hoog gras.
2. Ontgrendel de trekker.
3. Druk op de trekker van het spreigeweer en LAST het water lopen totdat alle lucht uit de slang ontsnapt is.
4. Zet de start/stop schakelaar (1) in positie "I".
5. Druk op de trekker van het spreigeweer.

Pas de afstand en daarmee de druk van de spreiekop alttid aan het te reinigen oppervlak aan.

Dek het apparaatijdens het gebruik Niet af.

Opmerking: Als

u het apparaat langer dan 5 mi

nuten alleen laut of nicht gebrukt, moet u het uitschakelen met de aan-/uitschakelaar (1) "O"

1. Zet de start/stop schakelaar (1) in positie "O".
2. Verwijder de stekker uit de stroomaansluiting.
3. Sluit de watertoevoer en druk op de trekker om de druk van het apparaat weg te nemen.
4. Vergrendel het spreigeweer.

Wanner u de trekker van het spreigeweer loslaat, stopt het apparaat automatisch. Het apparaat start opnieuw wanner u het spreigeweer opnieuw activeert.

4.6 Start het apparaat (indien aangesloten op open reservoirs (zuigmodel))

Het reinigingsapparaat kan bijvoorbeeld water uit een regenton gebruiken. De slang voor watertoevoer mag Niet langer zichn dan ca. 5 meter.

Zorg dat het waterreservoir hoger staat dan het apparaat.

Gebruik een extern filter als het water onzuiverheden bevat.

1. Zorg dat de waterslang volledig met water is gebuld voordat deze worden aangesloten op de machine. Leg de gehele slang in een tank of emmer. Vouw de watertoevoerslang onder water dubbel om waterverlies te voorkomen en sluit hem cervolgens aan op de machine met de snelkoppeling.

Ontvouw daarna de waterto- evoerslang.

1. Demonteer het spuitpistol, de lans en de sproeier.
2. Draai de start/stop-schakelaar in de stand "I" en LAST

het water lopen totdat de Iucht uit de waterslang en de pomp is verdreven.

1. Monteer het spuitpistol, de lans en de spreier.

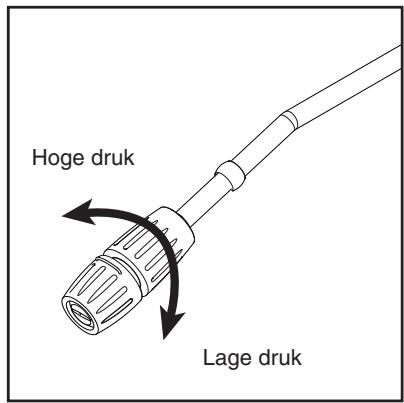

4.7 Drukinstelling van de Flexopower Plus spreiekop

U kunt de druk van de Flexopower Plus spreiekop instellen.

4.8 Werking met reinigings-middelen

Toepassing van reinigingsmiddelen in NIET möglichk, als er een verlengslang worden gebruikt.

1. Vul het reservoir met een reinigingsmiddel.
2. Bevestig de Flexopower Plus spuitmond en stel deze in op lage druk (zie paragraaf 4.7).
3. Stel de doseerregelaar (12) in op de gewenste hoeveel-heid reinigingsmiddel (0 - 5%) .

1. Breng het reinigingsmiddel van benedenaar boven aan.
2. Laat het reinigingsmiddel net zo lang inwerken als op de verpakking staat vermeld en spelot het dan met schoon water af.

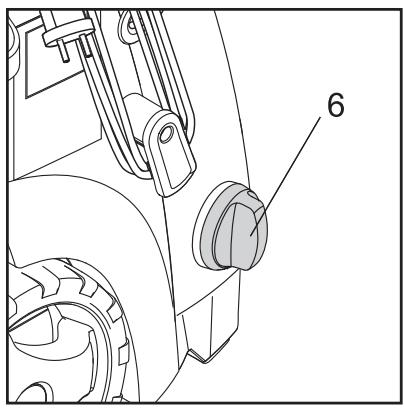

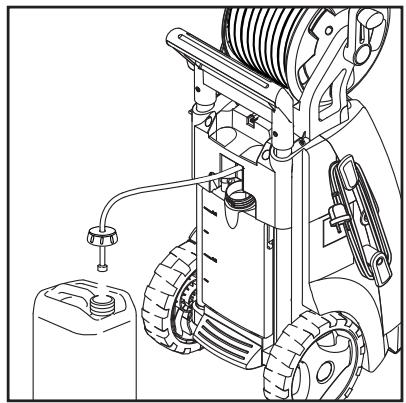

Los reinigingsreservoir

1. Verwijder de klep met de zuigslang van het reinigingsmiddelreservoir.
2. Bevestig de klep met de zuigslang op het losse reinigingsmiddelreservoir.

De klep is uitgerust met een standard schroefdraad en past op doorsnee reinigingsmiddelreservoirs. Als uw reservoir geen standard schroefdraad heeft, dient u het filter los te koppelen van de zuigslang en de klep te verwijderen. Installer het filter wee in de zuigslang.

De hagedrukreiniger beschikt over een extra slang voor het reinigingsmiddel die eruit kan worden getrokken.

4.9 Drukregeling / watervolume

De werkdruk en het watervolume können worden geregeld door middel van de draaiknop voor degeling van de druk en het watervolume (6).

5 Toepassingsgebieten en werkwijzen

5.1 Algemeen

Doelmatige reiniging onder hove druk is gebaseerd op een paar richtlijnen en uw personlijke ervaring met specifieke reinigingstaken. Met de juiste accessoires en schoonmaakmiddelen kutu de hagedrukreiniger nog efficienter make. Hierna volgt enige elementaire informatatie over reiniging.

5.1.1 Schoonmaakmidden en schuim

Breng schuim of schoonmaakmiddelen zodanig op droge oppervakken aan dat het chemische product direct met het vuil in aanraking komt. Schoonmaakmiddelen worden van benedenaar boven aangebracht (bijvoorbeeld op de buitenkant van een auto). Dit is ter voorkoming van "superschone" gebieden waarbij het schoonmaakmiddel zich op bepaaldeplaatsen ophoopt en omlaag stroomt. Laat het schoonmaakmiddel eenaar minuten inwerken voordat u hetwegspoelt. Laat het schoonmaakmiddelECHTER nooit op het te reini-gen gebied opdrogen.Opmerking: het is belangrijk de schoonmaakmiddelen Niet op te laten drogen. Het te reinigen oppervlak kan anders beschadigd raken.

Een extra mechanism effect kan gewenst zijn om hardnekig vuil te verwijderen. Een dergelijk effect worden bereikt met speciale reinigingsborstels die door vuilBeen snijden (dit is vooral handig bij het wassen van auto's).

6 Na gezebruik van uw drukreiniger

6.1 De reiniger opbergen

De hagedrukreiniger要去vorstvrij opgeborgen worden!

Voor het opbergen van de hagedrukreiniger要去en de pomp, slang en accessoires watervrijহ:

1. Schakel de machine uit (draai de aan/uitschakelaar (1) op O) en ontkoppel de waterslang en het hulpstuk.
2. Zet de machine waar aan en knijp de pistoolgreep in. Laat de machine aan staan totdat er geen water meer uit het spuitpistool komt.
3. Schakel de machine uit en trek de stekker eruit. Rol de elektriciteitskabel op rond de haken aan de zijkant van de hogedrukreiniger.

4. Haal de spuitlans van de hogedrukslang.

5. Modellen zonder slang-houder: Ontkoppel de hoge-drukslang, rol hem op en hang hem aan deaarvoor bestemde haak.
   Modellen met slanghouser: Rol de hogedrukslang op met de slanghaspel.

6. Plaats het spuitpistol, de spuitmonden en andere accessoires in de waarvoortbestemde opbergvakken van de hogedrukreiniger.

Indien de machine per ongeluk toch bevroren is, moet u hem eerst controleren op eventuele schade.

START NOOIT EEN HO-GEDRUKREINIGER IN BEV-ROREN TOESTAND

Schade door bevriezing wordt nicht door de garantie gedekt!

6.2 Oprollen van netsnoeren hagedrukslang

Rol om ongelukken te voorkomen het netsnoor en de hogedrukslang.altijd goed op.

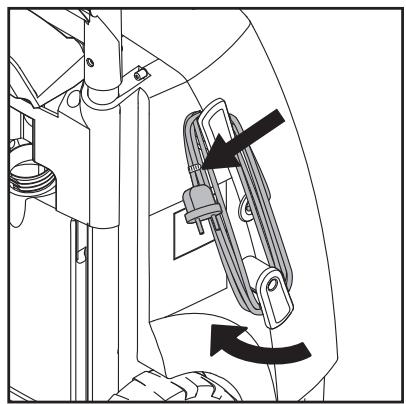

1. Rol het netsnoer op over de waarvoor bedoelde haken. Ingebouwde clip voor betere grep. Door de onderste haak om te draaien, ontkoppelt u de stroomkabel.

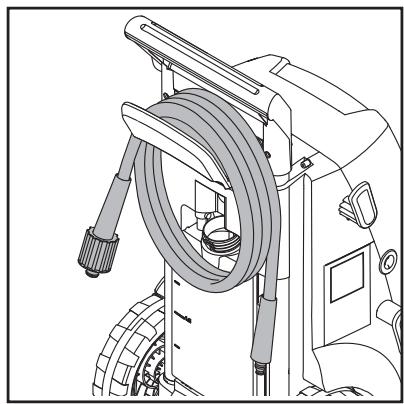

2. De hagedrukreiniger is in twee uitvoeringen beschikbaar: A) met een haak om de hagedrukslang op te bergen (14) - B) met een slanghouser (13).

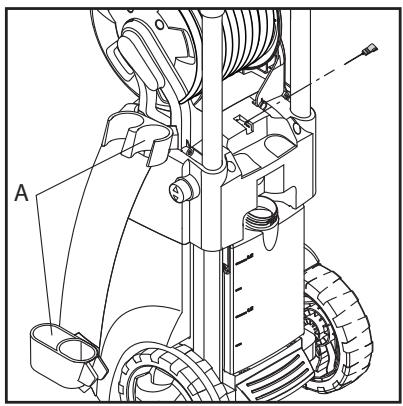

6.3 Opbergen van accessoires

U kunt de standard-accessoires (sproeigeweer, sproeilans (A) en het reinigings-instrument) op de drukreiniger opslaan.

7 Onderhoud

WAARSCHUWING! Verwijder de stroomstekker algijd uit het contact voordat u tot onderhoud of reiniging overgaat.

Respecteer de volgende punten om langdurig probleemloos functioneren te waarborgen:

• Spoel de tuinslang, hoge-drukslang, spreeilans en accessoires door voordat u deze monteert.

• Verwijder alle stof en zand van de aansluitingen.

• Reinig de spreiekoppen.

Alle reparations要去en door een erkend reparateur met originele reserveonderdelen worden uitgevoerd.

7.1 Reiniging van het watertoevoerfilter

Reinig alaar gelang het gebruik het watertoevoerfilter eénkeerpermaandofvaker.Maakhet filter voorzichtiglos met eentang en reinig het. Controller ofhet onbeschadigd is voordat uheterugplaatst.

Het filter moet alttijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg tefilteren en beschadiging van depompkleppen te voorkomen.

LET OP: de garantie vvert als u het filter Niet aanbrengt.

7.2 Sproeikoppen reinigen

Een verstopte spreiekop eente hoge druk in een pompveroorzaken. Daarom moet de spreiekop onmiddelijk gereinigd worden.

1. Schakel het apparaat uit en verwijder de spreiekop.
2. Reinig de spreoikop. BELANGRIJK: Gebruik het reinigingsinstrument voor spreoikoppen (11) alleen wanner de spreoikop is losgemaakt.
3. Spoel de spreiekop maar awhile met water door.

7.3 Reiniging van de ventilatieopengingen van het apparatus

Houd het apparaat schoon en zorg dat de koellucht vrij door de ventilatieopeningen kan worden gevoerd.

7.4 Verbindingsstukken smeren

Smeer de verbindingsstukken geregeld om ze soepel te houden en te voorkomen dat de o-ringen uittrogen

8 Probleemoplossing

NL

Om overbodige teleurstellungen te voorkomen,要去 u de volgende punten controleren voordat u contact opneemt met de servicedienst van Nilfisk-ALTO:

Symptom	Oorzaak	Aanbevolen oplossing
Het apparaat start nicht	De stekker zit nicht in het stopcontact Het stopcontact is defect Er is een zekering doorgeslagen Defect verleungsnoer	Steek de stekker in het stopcontact. Probeer een ander stopcontact. Vervang de zekering. Schakel alle andere apparaten uit. Gebruik het apparaat zonder het verleng-snoer.
Wisselende druk	De pomp zuigt lucht aan Kleppen+zijn vuil, versleten of vastgelopen De pompafdichtingen+zijn versleten	Controler of de slangen en aansluitingen luchtdicht+zijn. Reinig ze enplaats ze terug, of neem contact op met eenplaatselijke distributeur van Nilfisk-ALTO. Reinig ze enplaats ze terug, of neem contact op met eenplaatselijke distributeur van Nilfisk-ALTO.
De motor bromt	Lage spanning of lage temperatuur	Druk op de trekker van het spreogeweer.
Het apparaat stoot	Er is een zekering doorgeslagen Onjuiste netspanning Warmtesensor geactiveerd Sproeikop gedeelijk geblokkeerd	Vervang de zekering. Schakel alle andere apparaten uit. Controler of de netspanning overeenkomt met de specificaties op het modeletiket. Laat de reiniger 5 minuten afkoelen. Reinig de spreiekop (zie paragraaf 7.2)
Zekering slaat door	Te lichte zekering	Gebruik een stroomvoorziening met een hoger amperage dan voor het apparaat nodig is. Gebruik het apparaat zonder het verlengsoer.
Het apparaat pulseert	Er zit lucht in de toevoer-slang/pomp Onvoldoende toevoer van kraanwater Sproeikop gedeelijk geblokkeerd Het waterfilter is verstopt Er zit een knik in de slang	Druk op de trekker totdat de normale werkdruk is hersteld. Controler of de watertoevoer voldoet aan de vereiste specificaties (zie modeletiket) N.B.: gezruik geen lange, dunne slangen (min. 13 mm) Reinig de spreiekop (zie paragraaf 7.2) Reinig het filter (zie paragraaf 7.1) Trek de slangrecht
Het apparaat start en en stopt vaak vanzelf	Pomp/sproeigeweer lekt	Neem contact met het dichtstbijzijnde servicecentrum van Nilfisk-ALTO.
Het apparaat start maar+zijn er komt geen wateruit	Pomp/slangen of accessoire bevroen Geen watertoevoer Het waterfilter is verstopt Sproeikop verstopt	Wacht totdat de pomp/slangen/accessoires ontdooid. Sluit de watertoevoer aan. Reinig het filter (zie paragraaf 7.1) Reinig de spreiekop (zie paragraaf 7.2)
Pompdruk valt weg	Regelingsknop voor druk/watervolume verkeerd afgesteld.	Stel de knop in op de juiste werkdruk.

Als er een ander probleem dan een van de hiervoor genoemde optreedt, neemt u contact op het uwplaatselijke Nilfisk-ALTO-distributeur.

Service Helpdesk in Nederland :

Tel*: [phone]

Fax: [phone]

*) bereikbar tussen 9.00 en 12.00 u.

9 Verdere informatie

9.1 Toestel ter recycling afgeven

Het uitgediende toestel onmiddelijk onbruikbaar make.

1. De netstekker uittrekken en de aansluitkabel doorknippen.

Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake

Elektrische en Elektronische Uitgediende Toestellen要去 uitgediende elektrische toestellen seperaat verzameld en voor recycling ter beschikking gesteld worden.

Neem bij vragen s.v.p. contact op met uw gemeenteadministratione of uw dichtsbijzijnde leverancier.

9.2 Garantievoorwaarden

Nilfisk-ALTO garandeert de hagedrukreiniger gedurende eenperiode van 1aar. Als u uw hagedrukreinigers of accessoires wilt laden repareren, moet u een kopie van de aankoopbon bijsluiten.

Gegarandeerde reparations worden onder de volgende voorwaarden uitgevoerd:

• de defecten zich te wijten aan materiaal- of fabricagefouten (slijtage en misbruik vallen nicht onder de garantie).
• de instructies in de handleiding়n zorgvuldiggerespecteerd.
• reparations of pogingen daartoeল uitsluitend uitgevoerd door personeel dat door Nilfisk-ALTO is opgeleid.
• er zich alleen oorspronkelijke accessoires gelebruikt.
• het apparaat is Niet aan misbruik blootgesteld (schokken, stoten, vorst enzovoort).

er is alleen water zonder verruilingen gebrukt.
- de hagedrukreiniger is nicht verhuurd of anderszins voor commerciele doelen gebruikt.

Bij door de garantie gedekte reparaties is de verranging van defecte onderdelen inbegrepen (exclusief verpakking en post/ vervoer). Verder verwijzen we waar uw landelijkke verkoopwetting.

Het apparaat要去en beschrijving van het probleem aan een van de servicecentra van Nilfisk-ALTO worden opgestuurd.

Niet door de garantie gedekte reparaties worden in rekening gebracht (bijv. storingen als gevolg van Oorzaken vermeld in de Probleemoplossingstabel van de handleiding).

10 Belangrijkste technische gegevens

NL

Type		Poseidon 2-20	Poseidon 2-22 XT	Poseidon 2-25 XT	Poseidon 2-29	Poseidon 2-29 XT
Nominale druk	bar/MPa	69/6,9	120/12	140/14	150/15	150/15
Toegestane druk	bar/MPa	76/7,6	130/13	150/15	160/16	160/16
Gewogen toevoer, lage druk	l/min	2,4	8,7	10,2	10	10
Gewogen toevoer, hoge druk	l/min	2,1	7,8	9	9,5	9,5
Gewogen invoer	kW	1,7	2,3	2,9	3,3	3,3
Gewogen voltage	V	120	230	230	230	230
Max. watertemperatuur	°C	60	60	60	60	60
Ingangsdruk	bar/MPa	10/1,0	10/1,0	10/1,0	10/1,0	10/1,0
Geluidsdrukniveau	dB(A)	77,4	76,1	77,4	73,5	79,7
Gegarandeerd geluids-vermogensniveau	dB(A)	92	91	92	88	94
Vibratie conform de norm ISO 5349	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
Gewicht	kg	28,1	28,1	27,1	26,3	28,1

11 EG-conformiteitsverklaring

CE

EG-conformiteitsverklaring

Product:

Hogedrukreiniger

Type:

Nilfisk-ALTO Poseidon 2-20, 2-29

Nilfisk-ALTO Poseidon 2-22 XT, 2-25 XT, 2-29 XT

Beschrijving:

120 V, 230 V, 1~, 50 Hz - IP X5

Het ontwerp van het apparaat voldoet aan de volgende reglementen:

EG-machinerichtlijn

2006/42/EG

EG-laagspanningsrichtlijn

2006/95/EG

EG-EMV-richtlijn

2004/108/EG

Toegepaste geharmoniseerde normen:

EN ISO 12100-1 (2004), EN ISO 12100-2 (2004)

EN 60335-2-79 (2006)

EN 55014-1 (2006), EN 55014-2 (2001), EN 61000-3-2 (2006)

Toegepaste landelijkne normen en technische specificaties:

BS EN 60335-2-79

Nilfisk-ALTO
