GEBRUIKSAANWIJZING J-HANDLE SET JONSERED

Gebruiksaanwijzing
J-handvatset

De J-handvatset bevat de volgende onderdelen:

1 J-handvat
1 Grasbladbescherming
1 Grasblad
1 Steunkop

N.B.! Wanner de machine worden uitergerust met een grasblad, moet de trimmerbescherming verrangen worden door de meegeleverde grasbladbescherming.

WAARSCHUWING!

Op een machine met een J-handvat mag geen zaagblad gemonteerd worden.

Neem de gebruiksaanwijzing grondig door en begint nicht te werken voor u alles duidelijk heeft begrepen.

Deze gebruiksaanwijzing is een aanvulling op de gebruiksaanwijzing die bij de machine gevoegd is. Voor overige behandeling, die de gebruiksaanwijzing van de machine.

Inhoud

INHOU

Details van de J-handvatset 1
Inhoud. 1

VEILIGHEIDSINSTRUCTIES

Zaag/Maai-uitrusting 2
Basistechniek maaien 3

MONTEREN

J-handvat monteren 4
Transportpositie, J-handvat 4
Montage van zaagblad en trimmerkop 4
Monteren van maaibladbeschemkap,
maaiblad en maaimes 4

STARTEN EN STOPPEN

Controle voor het starten 5

TECHNISCHE GEGEVENS

J-handvatset 5

Zaag/maai-uitrusting

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type zaag/maai-uitrusting te gebruiken:

• De terugslagneiging van de machine reducert.
• Een maximum zaag/maaiprestatievermogen krijgt.
• De levensduur van de zaag/maai-uitrusting verlengt.

De drie basisregels:

1) Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk "Technische gegevens".
2) Hou de tanden van het zaag/maaiblad in goede staat en zorg dat ze scherp zich! Volg once instructies en gebruik de aanbevolen vijlmal. Een verkeerd geslepen of beschadigd zaag/ maaiblad verhoogt het risico op ongelukken.
3) Controller de zaag/ maai-uitrusting op beschadigingen en barsten. Een beschadigde zaag/maiuitrusting要去 altdervangen worden.

BELANGRIJKE INFORMATIE

In dit hoofdstuk worden behandeld hoe u door het juiste onderhoud en door het juiste type zaag/maai-uitrusting te gebruiken het risico op terugslag vermindert, een maximum maaprestatievermogen krijgt en de levensduur van de maai-uitrusting verlengt.

• Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk "Technische gegevens".
• Zie instructies voor zaag/maai-uitrusting voor het correct invoeren van de draad en de keuze van de juiste draaddiameter.
• Houd de snijtanden van het maaiblad goed en juist geslepen! Volg waar voor once aanbevelingen op. Zie ook de instructie op de verpakking van het maaiblad.

WAARSCHUWING!

Een defecte zaag/maai-ultrusting of een verkeerd gezijld zaag/maaiblad verhogen het risico op terugslag.

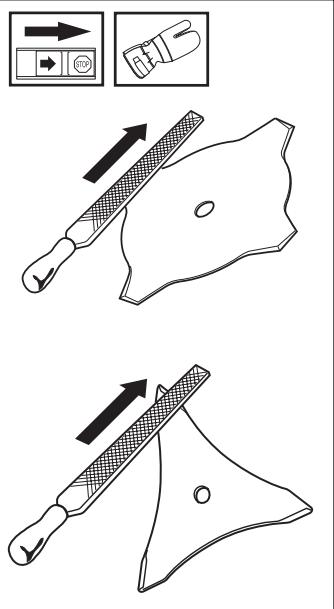

Vijlen van maimesen maiablad

• Zie de verpakking van de zaag/maai-uitrusting voor vrijlen op de juiste wijze.
• Het maai- en grasblad moeten met een platte vijl met enkele kapping gezijld worden.
  Vijl alle sneden evenveel bij om de balans te bewaren.

Basistechniek maaien

• Geef altijd vol gas bij het maaien.
• Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volte toeren draait zonder dat hij belast worden (d.w.z. zonder de waarstand die de motor bij het maaien via de zaag/maai-uitrusting ondvindt) kan dit tot ernstige beschadigingen van de motor leiden).

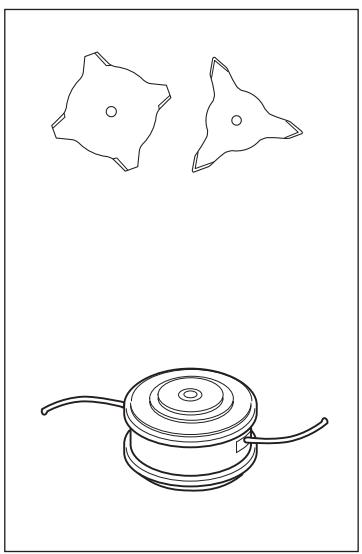

Benamingen

• Gras maien is een algemene benaming voor het maien van gras. Er wordt zowel een maimes als een maiablad gezruikt.
• Gras trimmen is een algemene benaming voorlichtere werkzaamheden, bijv. aan randen of rondbomen. Er worden een trimmerkop of kunststof messen gebruikt.

WAARSCHUWING!

Soms raken takken, gras of bomen bekneld tussen de beschermkap en de zaag/maai-uitrusting. Stop alkijd eerst de motor voordat u deze verwijdert.

Gras maaien met maiablad

Voor alle soorten hoop of sterk gras worden een maiablad gebruikt.
- Het grayscale dit neergehaald met pendelende bewegingen aan de zijkanten, waar bij de beweging van rechtsaar links het maaimoment is en de beweging van links aan rechts de retourbeweging. Laat de linkerkant van het blad werken (tussen 8 en 12uur).
- Indien het maiblad tijdens het gras maaienietschuin wordt gehonden, wordt het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.
- Probeer om ritmisch te werkken. Sta stevig met uw voeten uit elkaar. Beweeg na de retourbeweging maar voren en sta cervolgens wee stervig stil.
- Laat de steunkoplicht op de grond rusten. Deze is speciala bedoeld om te voorkomen dat het maiablad in de grond snijdt.
- Verklein het risico dat het materiaal rond het maaiblad wordt gewonden door de volgende regels op te volgen: a) Werk alg ind met vol gas.

b) Vermijdijdens de retourbeweging het pasgemaide materiaal.

• Stop de motor, maak het draagstel los en plaats de machine op de grond voordat u het gemaaide materiaal gaat verzamelen.

WAARSCHUWING!

Noch de gebruiker noch iemand anders mag proberen om het gemaaide materiaal te verwijdenen wonneer de motor of het maaiblad roteert, waar dit tot ernstige verwondingen kan leiden. Schakel de motoruit en wacht tot het maaiblad stilstaat voor u het materiaal dat rond het maaibladas gewikkeld is verwijdert, waar dit tot ernstige verwondingen kan leiden.

WAARSCHUWING!

Waarschuwing voorwegspattende voorwerpen. Gebruik altijd oogbescherming. Buig u nooit over de bescherming heb. Stenen, afval e.d. hunnen in uwogenterecht komen en blindheid of ernstige verwondingen veroorzaken. Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15m bevinden. Scha-kel de machine onmiddelijk uit indien iemand dichterbij komt.

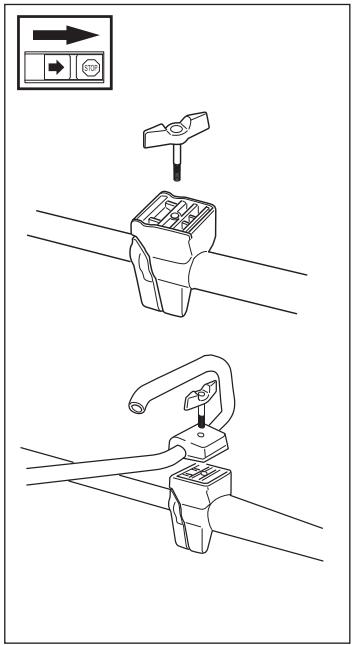

J-handvat monteren

WAARSCHUWING!

Bij het monteren van het J-handvat月至en alleen grasmaaibladen/grasmessen of trimmerkoppen/kunststof messen worden gebruikt. Een zaagblad mag nooit samen met een J-handvat worden gebruikt.

Maak de knop van de handvatbevestiging los.
- Plaats het handvat zoals op de afbeelding aangegeven. Monteer de bevestigingsonderdelen en haal het handvat zacht aan.
- Stel het J-handvat zo af dat een prettige werkhouding ontstaat. Haal de knop aan.

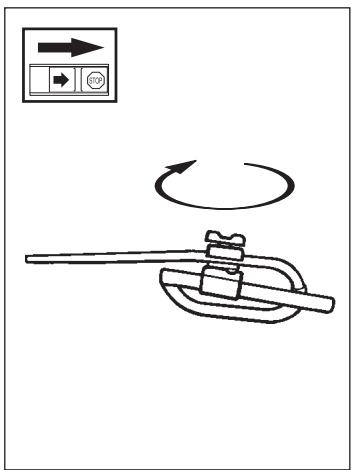

Transportpositie, J-handvat

• Het J-handvat kan gemakkelijk rond de steel gedraaid worden om het opbergen en vervoeren te vergemakkelijkken.
  Maak de knop los. Draai het J-handvat met dewijzers van de klok mee.
• Klap daarna het J-handvat maar beneden rond de steel. Haal de knop aan.
• Monteer de transportbeveiliging op het snijwerktuig.

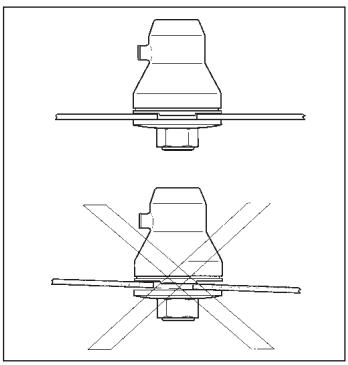

Montage van zaagblad en trimmerkop

Bij het monteren van de zaag/ maai-uitrusting is het zeer belangrijk dat de geleidepen van de meenemer/steunflens op de juiste manier in de centrumopening van de maaiuitrusting terecht komt. Verkeerd gemonteerde maaiuitrusting kan ernstige en/of dodelijkke verwondeningenveroorzaken.

WAARSCHUWING!

Onder geen bedding mag zaag/maaiuitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Zie het hoofdstuk "Technische gegevens". Indien een verkeerde of defeche beschermkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.

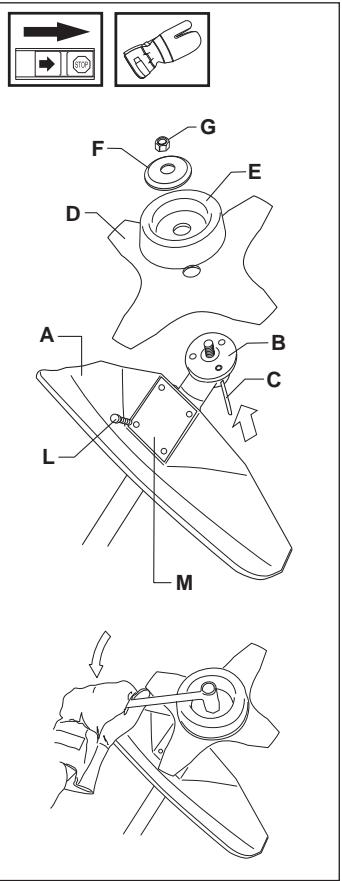

Monteren van maaibladbeschemkap, maaiblad en maaimes

• Monteer de beschemkap (A) met 4 schroeven (L) en de steunplaat (M), Zoals aangegeven op de afbeelding.
  N.B.! Gebruik de aanbevolen beschermkap.
• Monteer de meenemer (B) op de uitgaande as.
• Draai aan de maiabladas tot een van de openingsen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodate as vergrendeld worden.
• Plaats maaiblad (D), steunkop (E) en steunflens (F) op de uitgaande as.
  Monteer de moer (G). Haal de moer aan met een koppel van 35-50 Nm (3,5-5km).Gebruik dedopsleutel uit de gereedschapset. Hou de

steel van de dop Sleutel zo zich mogelijk bij de beschemkap vast. De moer worden aangehaald wonneer de sleutel gegen de rotatierichting in gedraaid worden. (linkse schroefdraad).

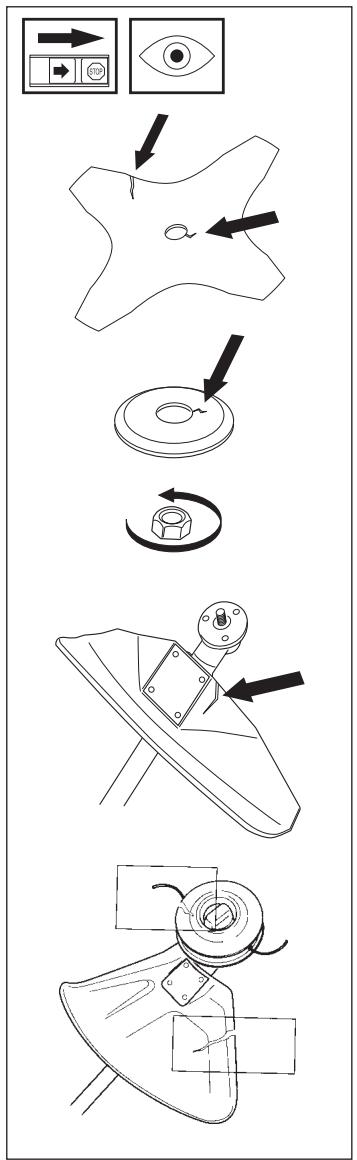

Controle voor het starten

Om veiligheidsredenen moet u de volgende aanbevelingen volgen!

• Controller het maaiblad op barsten bij het centergat en bij de tandbodem. De barsten ontstaan meestal doordat erijdens het vrijlen scherpe hoeken ontstaan� in de tandbodemso doordat men het zaag/ maaiblad gebruikt heeft met botte tanden. Als het zaag/maaiblad barsten vertoont, moet het onmiddelijk verrangen worden.
• Controller de steunflens op barsten die het gevolg können zichn van materiaalmoehid of te hard aanhalen. De steunflens要去 verrangen worden als hij barsten vertoont!
• Let erop dat de borgmoer�n borgkracht nicht verliest. De borging van de moer要去en borgmoment van tenminste 1,5Nm hebben. Het aanhaalmoment van de borgmoer要去 35-50 Nm�n.
• Controller de beschemkap op beschadigingen en scheurtjes. Vervang de beschemkap indien denen verzugslag te verduren heeft gehad of scheurtjes vertoont.
• Controller de trimmerkop en de spatbescherming op beschadigingen en scheurtjes. Vervang de trimmerkop of despatbescherming indien denen verzugslag te verduren hebben gehad of scheurtjes vertonen.
• Gebruik de machine nooit zonder beschermkap of spatbescherming, en evenmin met een defecte beschermkap.

TECHNISCHE GEGEVENS

Goedgekeurde accessoires J-handvat

Centrumopening in maaibladen/messen 20mm Schroefdraad maaibladas M10

Grasblad/grasmes

Kunststoff messen

Maaikop

Steunkop

Type

Grass 255-4 (Ø 255 4-punts)

Grass 255-8 (0 255 8-punts)

Multi 255-3 (0 255 3-punts)

Polytrim 300

Tap-N-Go Pro

Auto 32

Trimmy HII

Vast

Beschermkap voor de snijuitrusting. Artikelnr.

503 74 40-03

503 74 40-03

503 74 40-03

5037450-03

5037450-03

5037450-03

5037450-03
