BRUKSANVISNING J-HANDLE SET JONSERED

INNHOLD J-håndtakssettet inneholder følgende deler: 1 stk J-håndtak 1 stk Gressbladskjerm 1 stk Gressblad 1 stk Støttekopp OBS! Trimmerbeskyttelsen skal skiftes ut med den medfølgende gressbladskjermen hvis maskinen utstyres med gressblad.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker utstyret. Denne bruksanvisningen er et supplement til bruksanvisningen som følger med maskinen. Når det gjelder øvrig bruk, viser vi til maskinens bruksanvisning. Norsk –

SIKKERHETSINSTRUKSJONER Skjæreutstyr Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjæreutstyr:

• Gjør maskinen mindre utsatt for kast.
• Oppnår maksimal skjæreytelse.
• Øker skjæreutstyrets levetid. De tre grunnreglene: 1)Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapittelet ”Tekniske data”. VIKTIG INFORMASJON Dette avsnittet behandler hvordan du gjennom korrekt vedlikehold og bruk av korrekt skjæreutstyr gjør maskinen mindre utsatt for kast, får maksimal skjæreytelse og øker skjæreutstyrets levetid.
• Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapittelet ”Tekniske data”.
• Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig tråddiameter.
• Hold bladets tenner godt og korrekt slipt! Følgvåre anbefalinger. Se også instruksjonen på bladets emballasje.

2)Hold bladets tenner godt og korrekt filt! Følg våre instruksjoner og bruk anbefalt filmal. Et blad som er slipt feil eller skadet øker risikoen for ulykker. ADVARSEL Feilaktig skjæreutstyr eller feil filing av bladet øker risikoen for kast. Filing av gresskniv og gressblad

• Se skjæreutstyrets emballasje for korrekt filing.
• Bladet og kniven files med en enkelgradet flatfil.
• Fil alle eggene like mye for å beholde balansen. 3)Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes. 2 – Norsk SIKKERHETSINSTRUKSJONER Grunnleggende arbeidsteknikk Gressrydding med gressblad

• Bruk alltid full gass ved rydding og trimming.

• Til alle typer av høyt eller kraftig gress brukes gressblad.

• Slipp motoren ned på tomgangsturtall etter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes (dvs uten den motstanden motoren får fra skjæreutstyret under trimming) kan føre til alvorlig motorskade. Betegnelser

ADVARSEL! Av og til fester det seg grener, gress eller kvist mellom beskyttelse og skjæreutstyr. Stans alltid motoren ved rengjøring.

• Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La bladet arbeide med venstre side (mellom "klokken 8 og 12" på bladet).
• Hvis bladet vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved rakning.
• Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt forover etter returbevegelsen og still deg støtt igjen.
• La støttekoppen ligge lett an mot bakken. Den skal beskytte bladet mot å gå i bakken.
• Reduser faren for at materiale setter seg fast rundt bladet ved å følge disse reglene: a) Arbeid alltid med full gass. b) Unngå det nyklipte materialet under returbevegelsen.
• Stans motoren, løsne selen og sett maskinen på bakken før du samler sammen gressklippet.

ADVARSEL! Verken brukeren av redskapet eller noen andre må forsøke å trekke vekk det ryddete materialet mens motoren eller bladet roterer, da dette kan føre til alvorlige skader. Stans motoren og bladet før du tar bort materiale som har viklet seg rundt akselen, da det ellers er fare for skader. ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Bøy deg aldri over beskyttelsen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader. Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg. Norsk –

MONTERING Montering av J-håndtak

ADVARSEL! Ved montering av J-håndtak må det kun benyttes gressblad/gresskniver eller trimmerhode/plastkniver. Sagblad må aldri brukes sammen med J-håndtak.

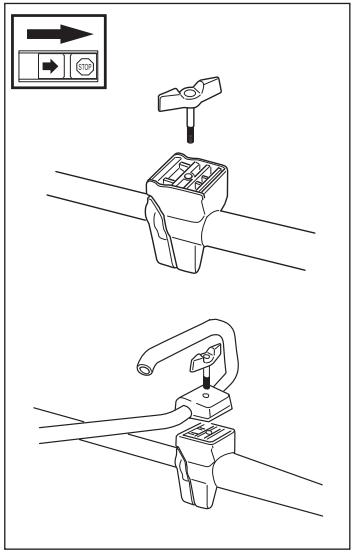

• Løsne vingeskruen fra håndtaksfestet.

• Plasser håndtaket som vist på bildet. Monter festet og trekk skruen lett til.

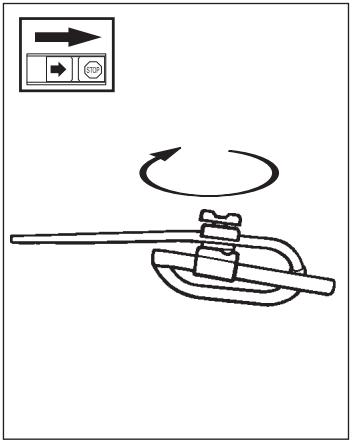

• Gjør en finjustering slik at J-håndtaket gir en behagelig arbeidsstilling. Stram til skruen. Transportstilling, J-håndtak
• J-håndtaket kan lett vris langs med riggrøret for enklere transport og oppbevaring.
• Skru løs vingemutteren. Vri J-håndtaket mot klokken.
• Fell deretter J-håndtaket ned rundt riggrøret. Trekk til låserattet.

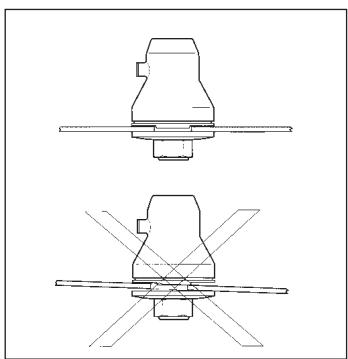

• Monter transportsikringen på skjæreverktøyet. 4 – Norsk Montering av klinge og trimmerhode Ved montering av skjæreutstyr er det ytterst viktig at holderen/ støtteflensen havner riktig i kjøreutstyrets sentrumshull. Feil montert skjæreutstyr kan forårsake alvorlig og/ eller livsfarlig personskade.

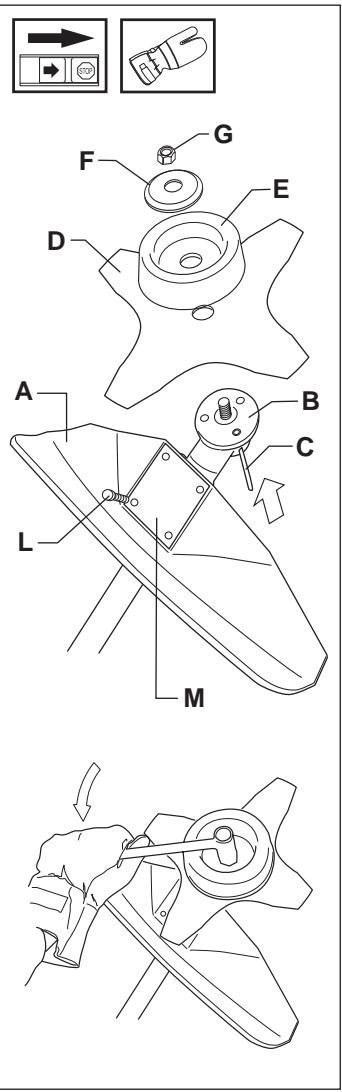

ADVARSEL! Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent bladbeskyttelse er montert. Se kapittelet "Tekniske data". Hvis feil eller defekt bladbeskyttelse er montert, kan dette forårsake alvorlig personskade. Montering av bladbeskyttelse, gressblad og gresskniv

• Monter bladbeskyttelsen (A) med 4 skruer (L) og støtteplate (M) som vist på figuren. OBS! Bruk anbefalt bladbeskyttelse.
• Monter medbringeren (B) på den utgående akselen.
• Vri rundt bladakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
• Før låsepinnen (C) inn i hullet slik at akselen låses.
• Plasser bladet (D), støttekoppen (E) og støtteflensen (F) på den utgående akselen.
• Monter mutteren (G). Mutteren trekkes til med et moment på 35-50␣ Nm (3,5-5 kpm). Bruk pipenøkkelen i verktøysettet. Hold i nøkkelens skaft så nær bladbeskyttelsen som mulig. Mutteren trekkes til når nøkkelen føres mot rotasjonsretningen (venstregjenget).

Kontroll før start Følg disse anbefalingene av sikkerhetsgrunner:

• Kontroller at det ikke har oppstått sprekker i bunnen av tennene eller ved sentrumshullet i sagbladet. Den vanligste årsaken til sprekkdannelse er at det har oppstått skarpe hjørner i bunnen av tennene ved filing, eller at bladet er brukt med sløve tenner. Bladet må skiftes hvis det oppdages sprekker.
• Kontroller at det ikke har oppstått sprekker i støtteflensen på grunn av slitasje eller for hard tiltrekking. Støtteflensen må skiftes hvis det oppdages sprekker!
• Se etter at låsemutteren ikke mister sin låsekraft. Mutterlåsingen skal ha et låsemoment på minst 1,5 Nm. Mutterens tiltrekningsmoment skal være 35-50 Nm.
• Kontroller at beskyttelsen er uskadd og fri for sprekkdannelser. Skift beskyttelsen hvis den er blitt utsatt for slag eller har sprekker.
• Kontroller trimmerhodet og sprutevernet slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller sprutevern hvis de er blitt utsatt for slag eller har sprekker.

• Brug altid fuld gas ved rydning og trimning.
