J-HANDLE SET - Puutarhatyökalu JONSERED - Ilmainen käyttöohje ja opas

Tuotetyyppi	J-kahvasarja raivaussahalle
Merkki	JONSERED
Malli	J-HANDLE SET
Käyttö	Raivaus ja rikkaruohojen poisto
Sarjan sisältö	J-kahva, rikkaruohoterän suojus, rikkaruohoterä, liukupultti
Yhteensopivat terät	Rikkaruohoterä/veitsi (Ø 255 mm, 4 tai 8 hammasta), Polytrim-muoviveitset Ø 300 mm
Suositeltava suojus	Leikkuuterän suojus viite 503 74 40-03 tai 503 74 50-03
Terien keskireiän halkaisija	20 mm
Akselin kierre	M10
Terän mutterin kiristysmomentti	35-50 Nm
Arvioitu paino (sarja)	Noin 0,5 kg
Mitat (kahva)	Noin 30 cm pitkä, 25 cm leveä
Kahvan materiaali	Vahvistettu muovi
Kuljetusasento	Taitettava putkea pitkin
Kielletyt leikkuulaitteet	Sahanterä
Turvallisuusohjeet	Käytä vain hyväksytyn suojuksen kanssa, käytä suojalaseja, pidä ihmiset loitolla
Huolto	Hammasten säännöllinen teroitus, halkeamien ja kulumisen tarkastus
Osien vaihto	Vaihda terä, laippa, mutteri ja suojus, jos ne ovat vaurioituneet
Korjattavuus	Varaosat saatavilla: terä, laippa, suojus, mutteri
Mukana tuleva ohjekirja	Kyllä, 76 sivua useilla kielillä

Usein kysytyt kysymykset - J-HANDLE SET JONSERED

Kuinka asennan J-kahvan raivaussahaani?

Poista ensin olemassa oleva kahva kiinnikkeestä. Aseta kahva ohjeen mukaisesti, asenna kiinnikkeet ja kiristä kevyesti. Säädä asentoa optimaalisen mukavuuden saavuttamiseksi ja kiristä sitten kahva. Varmista, että kahva on lukittunut kunnolla.

Millaisia teriä voidaan käyttää J-kahvan kanssa?

Voit käyttää rikkaruohoterää/veitsiä (esim. Grass 255-4, Grass 255-8, Multi 255-3) ja Polytrim-muoviveitsiä Ø 300 mm. Älä koskaan käytä sahanterää tai tavallista raivausleikkunterää.

Kuinka huoltaa rikkaruohoterää?

Teroita hampaat litteällä viilalla, jossa on yksinkertaiset jyvät, pitäen terän tasapaino. Tarkista säännöllisesti halkeamat, erityisesti hampaiden ja keskireiän kohdalla. Vaihda terä, jos se on kulunut tai vaurioitunut.

Mikä suojus on pakollinen J-kahvan käytössä?

Hyväksytty leikkuulaiteen suojus on asennettava. Terille käytä viitettä 503 74 40-03; leikkuupäille viitettä 503 74 50-03. Älä koskaan käytä työkalua ilman suojusta.

Kuinka kuljettaa konetta J-kahvan kanssa?

Löysää kahvaa, käännä sitä myötäpäivään taitettavaksi putkea pitkin, ja kiristä sitten lukituskahva. Käytä aina leikkuulaiteen mukana toimitettua kuljetussuojaa.

Mikä on perustekniikka tehokkaaseen raivaukseen?

Työskentele aina täydellä teholla. Leikkaa ruoho heiluriliikkeellä oikealta vasemmalle käyttäen terän vasenta puolta (klo 8 ja 12 välillä). Siirry eteenpäin jokaisen taaksepäin liikkeen jälkeen. Pidä suojakupu maassa terän suojaamiseksi.

Mitä tehdä, jos roskia juuttuu terän ja suojuksen väliin?

Sammuta moottori välittömästi ennen puhdistusta. Poista juuttuneet kivet tai oksat. Älä koskaan yritä irrottaa leikkuulaitetta koneen käydessä.

Mikä on terän mutterin kiristysmomentti?

Kiristysmomentti on 35–50 Nm (3,5–5 kgm). Käytä mukana toimitettua kiintoavainta. Mutterilla on vasenkätinen kierre: kiristä kiertämällä terän pyörimissuuntaan nähden vastakkaiseen suuntaan.

Voinko käyttää leikkuupäätä J-kahvan kanssa?

Kyllä, hyväksytyt leikkuupäät, kuten Tap-N-Go Pro, Auto 32 ja Trimmy HII, ovat yhteensopivia. Varmista, että käytät asianmukaista suojusta (viite 503 74 50-03).

Kuinka tarkistaa tukilaipan kunto?

Tarkista laippa silmämääräisesti halkeamien varalta, erityisesti liiallisen kiristyksen jälkeen. Jos halkeamia ilmenee, vaihda se välittömästi. Tukilaippa varmistaa terän kiinnityksen.

KÄYTTÖOHJE J-HANDLE SET JONSERED

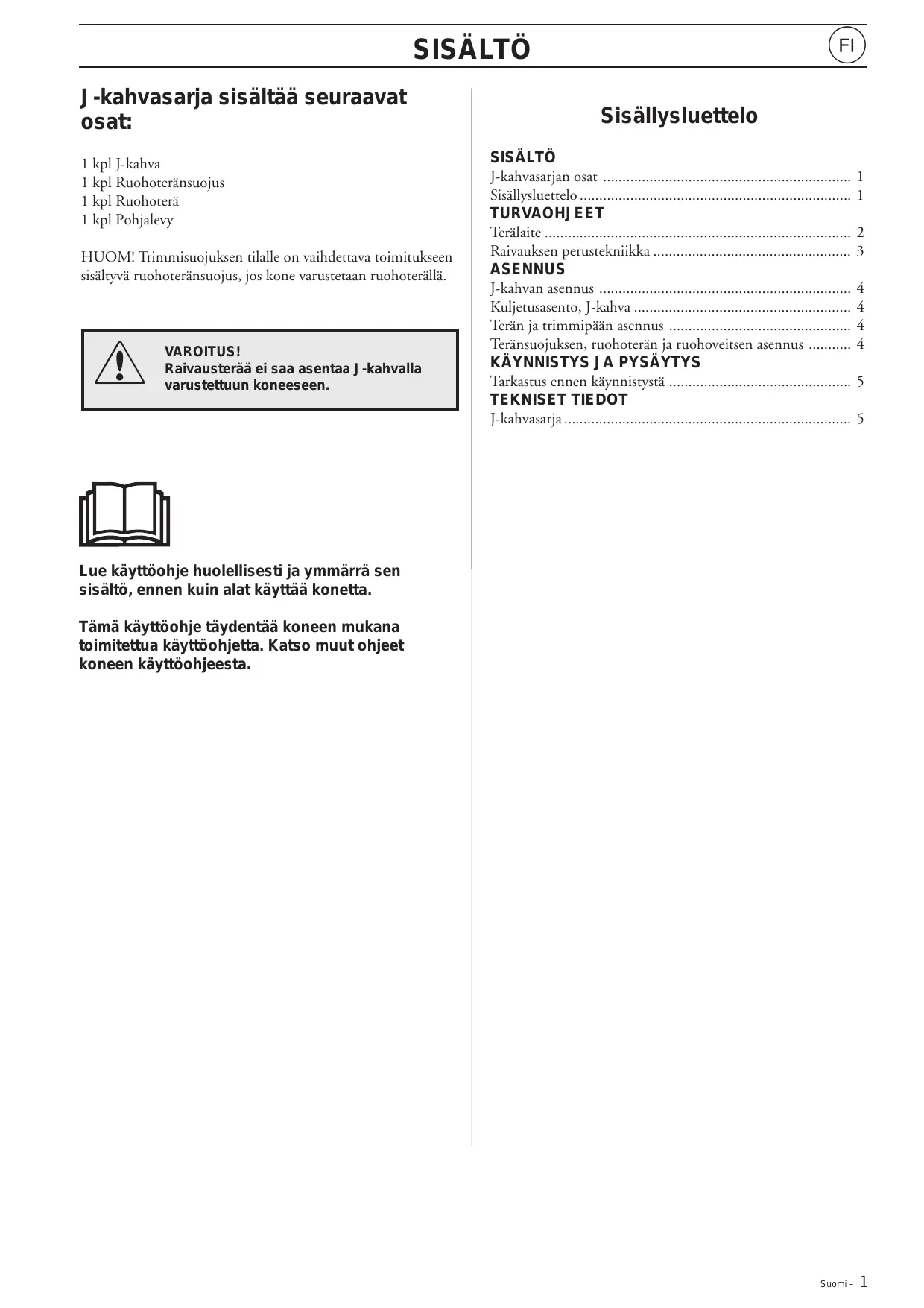

Käyttoohje J-kahvasarja

J-kahvasarja sisältaa seuraavat osat:

1 kpl J-kehva
1 kpl Ruohoteransuojus
1 kpl Ruohoterä
1 kpl Pohjalevy

HUOM! Trimmisuojuksen tilalle on vahdettava toimitukseen sisältyvä ruohoteränsuojus, jos kone varustetaan ruohoterällä.

VAROITUS!

Raivausterää ei saa asentaa J-kahvalla varustettuun koneeseen.

Lue käytöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Tämä käytöohje täydentää koneen mukana toimitettua käytöohjetta. Katso muut ohjeet koneen käytöohjeesta.

Sisallysluettelo

SISALTO

J-kahvasarjan osat 1
Sisallysluettelo 1

TURVAOHJEET

Teralaite 2
Raivauksen perustekniikka 3

ASENNUS

J-kahvan asennus 4
Kuljetusasento, J-kehva 4
Teran ja trimmipään asennus 4
Teränsuojuksen, ruohoterän ja ruohoveitsen asennus 4

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynistystä 5

TEKNISET TIEDOT

J-kahvasarja 5

Terälaite

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeita terälaitteita käytämällä:

Vahennat koneen takapotkutaipumusta.
- Saat työhön eniten tehoa.
- Lisaat teralaitteen kestoikaa.

Kolme perussaantoo:

1) Käytä terälaitteessa vain suosittelemaamme suojusta. Ks. luku "Tekniset tiedot".
2) Pida teran leikkuuhampaat hyvin ja oikein teroitettuina! Noudata ohjeitamme ja kayt suositelua viilausohjainta. Värin teroitettu tai vaurioitunut teraketju lisä onnettomuksien vaaraa.
3) Tarkasta teralaite
vaurioiden ja
halkeamien varalta.
Vaurioitunut teralaite
on aina vaihdettava.

TÄRKEÄ TIETTÄ

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeita terälaitteita käytämällä vähennät koneen takapotkutaipumusta, saat työhön eniten tehoa ja lisät terälaitteen kestoikä.

• Käytä terälaitteessa vain suosittelemaamme suojusta. Ks. luku "Teknisit tiedot".
• Katso leikkuulaitteen ohjeista siiman kelausohjeet ja oikea siimakoko.
• Pida teran leikkuuhampaat hyvin ja oikein teroi-tetuinal Noudata suosituksiamme. Katso myös terapakkauksessa annetut ohjeet.

VAROITUS!

Virheellinen teralaite tai vaärin vilattu
tera lisä takapotkun vaaraa.

Ruohoveitsen ja ruohoterän viilaus

• Katso viilausohjeet terapakkauksesta.
• Terä ja veitsi viilataan yksiihakkuisella lattaviilalla.
  Viilaa kaikkia sarmiä yhtapaljon teran tasapainonsailyttamiseksi.

Raivauksen perustekniikka

• Raivaa ja trimmaa aina taydella kaasulla!
• Päastä kaasu joutokäynille aina työvaiheimen välissä. Pitkäikainen käytö tāydellä kaasulla moottoria kuormittamatta (ts. ilman vastusta, jonka moottori raivattaessa saa terälaitteen välityksellä) voi aiheuttaavakavan moottorivaurion.

Käsitteet

• Ruohonraivaus on ruohonraivauksenyleisnimitys. Työssä käytetään sekä ruohoveista että ruohoterä.
• Ruohotrimmauksella tarkoitetaan yleensä kevytta raivausta, esim. reunoilta ja puun ympärtilt. Työssa käytetän trimmipäätä tai muoviveitsia.

VAROITUS!

Oksat, ruhojo ja puut tarttuva toisinaan suojuksen ja teralaitteen valiin. Pysayta aina moottori puhdustuksen ajaksi.

Ruohonraivaus ruohoterällä

• Teraa kaytetaaan kaikentyppisen korkean tai paksun nurmikon raivaukseen.
• Ruoho niitetaa n edestakaisella sivuttaisliikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä terän vasenta puolta (kello 8:n ja 12:n valinen teräsektori).
• Jos teräa kallistetaan raivattaessa hieman vasemmalle, ruoho jäa aumaksi, josta se on helppo kerä pois esim. haravoitaessa.
• Pyri työskentelemään tasaisella rytmälla. Seiso tukevassa haara-asennossa. Siirry paluulikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.
• Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitetu suojaamaan teräa osumasta maahan.
  Vähenna vaaraa,etta raivattava materiaali kiertyy teran ymparille, noudattamalla seuraavia ohjeita:

a) Työskeinte aina täydellä kaasulla.
b) Väistä raivattua materiaalia paluulikkeen aikana.

• Pysäytä moottori, irrota valjaat ja aseta kone maahan,,ennen kuin keräät leikatun materiaalin.

VAROITUS!

Raivattua materiaialia ei saa yrittä veta sivuun moottorin tai terän pyoriessä, sillä seurauksena voi olla vakavia vahinkoja.
Vahinkojen välttämiseksi pysäytä moottori ja terä, ennen kuin poistat terän ympärille kiertyneen materiaalin.

VAROITUS!

Varo sinkoutuvia esineita. Pida aina silmäsuojia. Ålä koskaan kumarru suojuksen pälle. Kivet, roskat yms. saattav synthoutua silmiin ja aiheuttaa sokeutumisen tai yakavia tapaturmia. Pida asiaankuulumattomat koneen ulottumattomissa. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone valittömästi, jos joku låhestyy sitä.

J-kahvan asennus

VAROITUS!

J-kahvan kanssa saa käyttaa vain ruohoteria/ruohoveitsia tai trimmipäätamuoviveitsia. Sahanteräe i koskaan saa käyttaa J-kahvan kanssa.

• Irrota väännin kahván kiinnikkeestä.
• Aseta kahva kuvan mukaisesti. Asenna kiinnitsosat ja kiristä kahva kevyesti.
• Suorita hienosaatö niin,
  etta J-kahva on mukavassa työasennossa. Kiristä
  väännin.

Terän ja trimmipään asennus

Terälaitetta asennettaessa on erittän tärkeä, että väantön/tukilaipan ohjain tulee oikein teralaitteen keskireikään. Väärin asennettu teralaite voi aiheuttaavakavan ja/tai hengenvaarallisen tapaturman.

VAROITUS!

Terälaitetta ei saa missän olosuhteissa käytta ilman hvväksyttyä suojusta. Katso luku "Tekniset tiedot". Jos terään on asennetttu värä tai vialinen teränsuojus, se voi aiheuttaavakavan tapaturman.

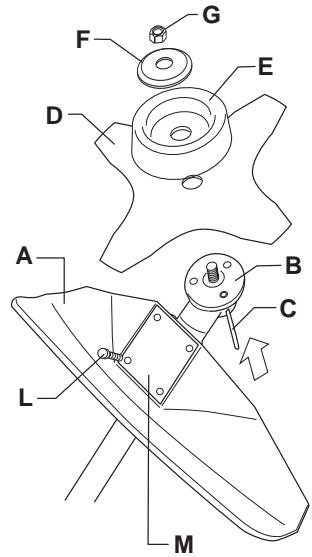

Teränsuojuksen, ruohoterän ja ruohoveitsen asennus

• Asenna teränsuojus (A) 4 ruuvilla (L) ja tukilevllä (M) kuvan mukaisesti. HUOM! Käytä suosituksen mukaista teränsuojusta.
• Asenna väantio (B) käyttoakselille.
  Pyoritta teraakselia, kunnes yksi vaantion reistutee vaihteistokotelon vastaavan reiin kohdalle.
  Lukitse akteli tyontamalla lukkotappi (C) reikaan.
• Aseta terä (D), tukikuppi (E) ja tukilaippa (F) käytöakselille.
• Asenna mutteri (G). Mutteri on kiristettäv momenttiin 35-50 Nm (3,5-5 kpm). Käytä työkaluvarustukseen kuuluvaa hylsyavainta. Pida kiinni avaimen varresta mahdollisimman laheltä teränsuojaa.

Mutteri kirstyy, kun avainta kierretaan pyorimissuuntaa vasten (vasenkatinen kierre).

Kuljetusasento, J-kehva

J-kahvan voi käntä runkoputken suuntaiseksi kuljetuksen ja sailytyksen helpottamiseksi.
- Avaa vaannin. Kännä J-kahvaa myotapäivän.
Taita sen jälkeen J-kahva runkoputken ympäri. Kirista väännin.
- Asenna kuljetussuojus leikkuutyokaluun.

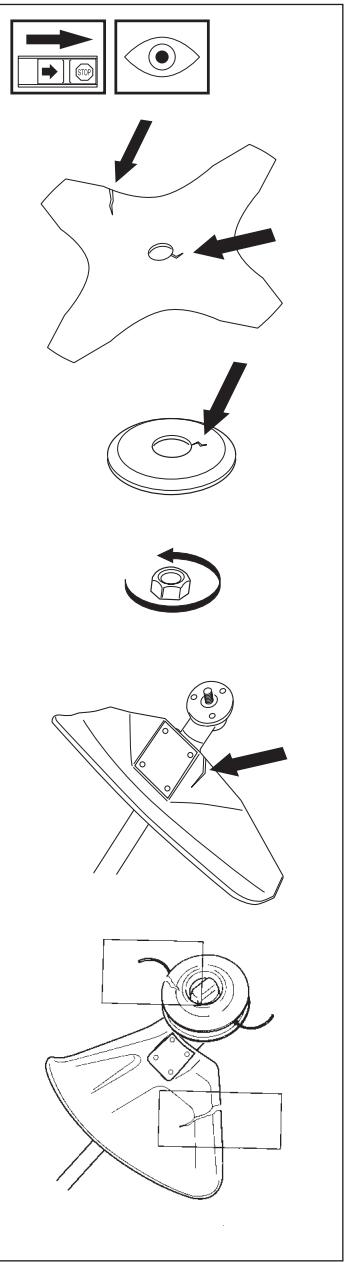

Tarkastus ennen käynistystä

Naita suosituksia on noudatettava turvallisuussyista!

Tarkasta, ettei teran hampaiden pohjaan tai keskiorei'an kohdalle ole tullut halkeamia. Halkeamat johtuvat davallisimmin siitta, etta hampaiden pohjaan on vilattaessa jänyt terävi kulmia tai etta teräa on käytetty tylsänä. Vaihda terä, jos siinä on havaittavissa halkeamia!
Tarkasta, ettei tukilaippa an ole tullut vasymisestä tai liallisesta kirstamisetä aiheituneita halkeamia. Havita tukilaippa, jos siinä on havaittavissa halkeamia!
- Varmista, ettei teramutteri ole menettanyt lukitustehoan. Mutterilukituksen lukitusmomentin on oltava vahintaan 1,5 Nm. Teramutterin kirstysmomentin on oltava 35 - 50Nm
Tarkasta, etta teransuojus on ehja ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.
Tarkasta, etta trimmipaa ja roisksuojus ovat ehjat ja ettei niissa ole halkeamia.

Vaihda trimmipää tai roisksuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

• Älä koskaan käytä konetta, jos siinä ei ole teränsuojusta tai roiskeusuojusta tai jos ne ovat vialiset.

TEKNISET TIEDOT

Hyväksytty lisävarusteet J-kahva

Terien/veitsien keskireikä 20 mm

Teräakselin kierre M10

Ruohoterä/ruohoveitsi

Typppi

Grass 255-4 (Ø 255 4-hampainen)

Grass 255-8 (Ø 255 8-hampainen)

Multi 255-3 (Ø 255 3-hampainen)

Polytrim 300

Tap-N-Go Pro

Auto 32

Trimmy HII

Tukikuppi

Terälaitteen suojus, Tuotenro

5037440-03

5037440-03

5037440-03

5037450-03

503 74 50-03

5037450-03

5037450-03
