Produkttyp	J-handtagssats för röjsåg
Varumärke	JONSERED
Modell	J-HANDLE SET
Användning	Röjning och ogräsbekämpning
Kitets innehåll	J-handtag, skydd för ogrässkärblad, ogrässkärblad, glidbult
Kompatibla blad	Ogrässkärblad/kniv (Ø 255 mm, 4 eller 8 tänder), plastknivar Polytrim Ø 300 mm
Rekommenderat skydd	Skydd för skärverktyg ref. 503 74 40-03 eller 503 74 50-03
Diameter på bladens centrumhål	20 mm
Axelgänga	M10
Åtdragningsmoment för bladmutter	35-50 Nm
Uppskattad vikt (kit)	Cirka 0,5 kg
Mått (handtag)	Cirka 30 cm lång, 25 cm bred
Handtagets material	Förstärkt plast
Transportposition	Hopfällbar längs röret
Förbjuden skärutrustning	Sågblad
Säkerhetsinstruktioner	Använd endast med godkänt skydd, bär skyddsglasögon, håll personer på avstånd
Underhåll	Regelbunden slipning av tänder, inspektion av sprickor och slitage
Byte av delar	Byt blad, fläns, mutter och skydd vid skada
Reparerbarhet	Reservdelar finns: blad, fläns, skydd, mutter
Bruksanvisning medföljer	Ja, 76 sidor på flera språk

Vanliga frågor - J-HANDLE SET JONSERED

Hur monterar jag J-handtaget på min röjsåg?

Ta först bort det befintliga handtaget på fästet. Placera handtaget enligt bruksanvisningen, montera fästena och dra åt lätt. Justera positionen för optimal komfort, dra sedan åt handtaget. Se till att handtaget är ordentligt låst.

Vilka typer av blad kan användas med J-handtaget?

Du kan använda ogrässkärblad/knivar (t.ex. Grass 255-4, Grass 255-8, Multi 255-3) och plastknivar Polytrim Ø 300 mm. Använd aldrig sågblad eller standard röjsågsblad.

Hur underhåller jag ogrässkärbladet?

Slipa tänderna med en platt fil med enkornigt sikt och behåll bladets balans. Inspektera regelbundet efter sprickor, särskilt vid tänderna och centrumhålet. Byt bladet om det är slitet eller skadat.

Vilket skydd är obligatoriskt vid användning av J-handtaget?

Godkänt skydd för skärverktyg måste monteras. För blad, använd ref. 503 74 40-03; för skärhuvuden, ref. 503 74 50-03. Använd aldrig verktyget utan skydd.

Hur transporterar jag maskinen med J-handtaget?

Lossa handtaget, vrid det medurs för att fälla ihop det längs röret, dra sedan åt låshandtaget. Använd alltid det medföljande transportskyddet för skärverktyget.

Vilken är grundtekniken för effektiv röjning?

Arbeta alltid på full gas. Klipp gräset med en pendelrörelse från höger till vänster, använd bladets vänstra sida (mellan klockan 8 och 12). Gå framåt efter varje bakåtrörelse. Håll skyddskåpan mot marken för att skydda bladet.

Vad gör jag om skräp fastnar mellan bladet och skyddet?

Stanna omedelbart motorn innan rengöring. Ta bort fastkilade stenar eller grenar. Försök aldrig rensa skärutrustningen medan den är igång.

Vilket åtdragningsmoment för bladmutter?

Åtdragningsmomentet är 35 till 50 Nm (3,5 till 5 kgm). Använd medföljande hylsnyckel. Muttern har vänstergänga: dra åt genom att vrida mot bladets rotationsriktning.

Kan jag använda ett skärhuvud med J-handtaget?

Ja, godkända skärhuvuden som Tap-N-Go Pro, Auto 32 och Trimmy HII är kompatibla. Se till att använda rätt skydd (ref. 503 74 50-03).

Hur kontrollerar jag stödflänsens skick?

Inspektera flänsen visuellt för sprickor, särskilt efter överdriven åtdragning. Om sprickor uppstår, byt omedelbart. Stödflänsen säkerställer bladets infästning.

BRUKSANVISNING J-HANDLE SET JONSERED

J-handtagssatsen innehåller följande delar:

1stJ-handtag
1st Grasklingskydd
1st Grasklinga
1stStodkopp

OBS! Trimmerskyddet skall bytas mot det medlevererade grasklingskyddet om maskinen forses med grasklinga.

WARNING!

Sagblad fár inte monteras på maskin utrustad med J-handtag.

Läsigenom braksanvisingen noggrant och Första innehålet innan du använder maskinen.

Denna bruksanvising ar ett komplement till den bruksanvising som medfoljer maskinen. For ovrigt handhavande, se maskinens bruksanvising.

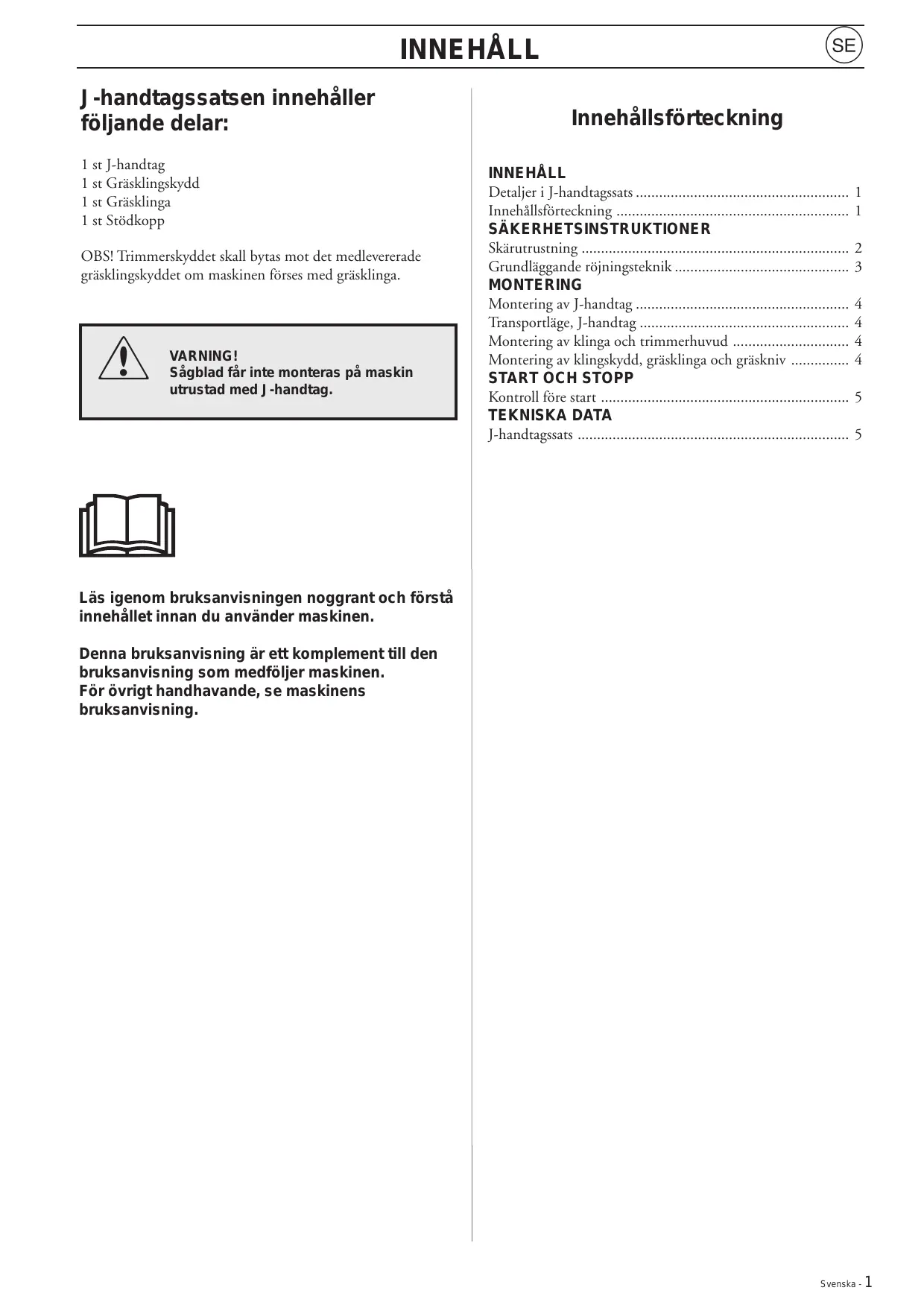

Innehållsförteckning

INNEHÄLL

Detaljer i J-handtagssats 1
Innehállsförteckning 1

SAKERHETSINSTRUKTIONER

Skärutrustning 2
Grundläggande röjningsteknik 3

MONTERING

Montering av J-handtag 4
Transportlage, J-handtag 4
Montering av klinga och trimmerhuvud 4
Montering av klingskydd, grasklinga och graskniv 4

START OCH STOPP

Kontrollforestart 5

TEKNISKA DATA

J-handtagssats 5

Skärutrustning

Detta avsnitt behandlar hur du genom korrekt unterhäll samt genom användning av korrekt typ av skärutrustning:

• Reducerar maskinens kastbenägenhet.
• Erhäller maximal skärprestanda.
• Okar skärutrustningens livslängd.

De tre grundreglerna:

1)Använd endast skärurtrustning tillsammans med det skydd som vi rekommenderar! Se kapitel "Tekniska data".
2) Hall klingans skartander vãch och korrekt skarpta! Folj vara instruktioner och använd rekommenderad filmall. En felskarpt ell er skadad klinga okar risken for olyckor.
3) Kontrollera skärurustningen med avseeende på skador och sprickbildning. En skadad skärurustning ske alltid bytas ut.

VIKTIG INFORMATION

Detta avsnitt behandlar hur du genom korrekt unterhalb samt genom användning av korrekt typ av skärurustning reducerar maskinens kastbenägenhet, erhäller maximal skärprestanda och ökar skärurustningens livslängd.

• Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel "Tekniska data".
• Se skärutrustingens anvisningar for korrekt laddning av lina och val av rätt lindiameter
• Hall klingans skäränder väl och korrekt skärpta! Foljvara rekommandationer. Se även instruktion på klingforpackningen.

WARNING!

En felaktig skärutrustning aller en felaktigt filad klinga ökar risiken for kast.

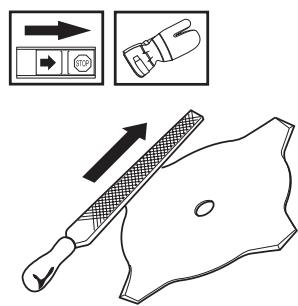

Filning av gräskniv och gräsklinga

• Se skärutrustingens forpackning for korrekt filning.
  Klingan och kniven filas med en enkelgradig flatfil.
• Fila alla egggar likes mycket for att bevara balansen.

Grundläggande röjningsteknik

• Ha alltid fullgas vid all rojning och trimming.
• Slapp ner motorn på tomgangsvarvtil after varje arbetsmoment. Längre tids fullvarvutan att motorn belastas, (dvs utan motständet, som motorn upplever via skärutrustingen vid röjning) kan ge allvarlig motorskada.

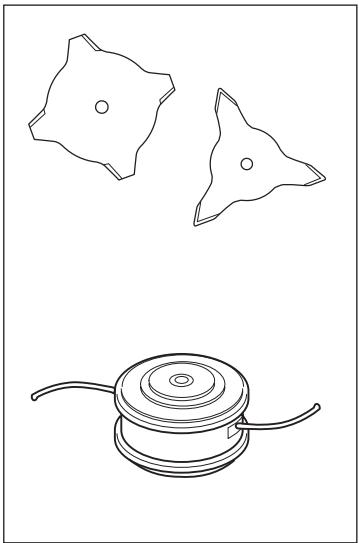

Benämningar

Gräsörjning ar en generell benämning for röjning av gras. Bäde grasklinga och gräskniv används.
- Grästrimning ar en generell benämning for lättare avverkning, t ex vid kanter och runt tränd. Trimmerhuvud eller plastknivar används.

WARNING!

Ibland fastnar grenar, gräs aller trad mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring.

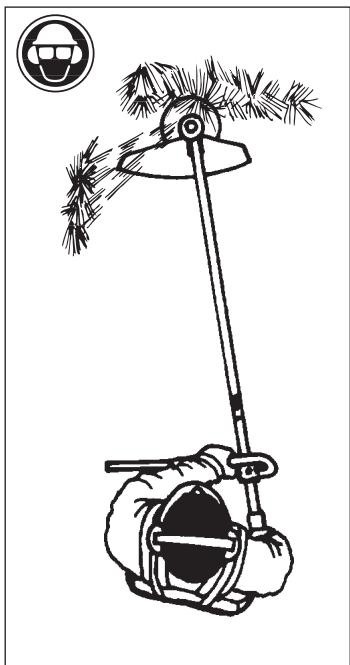

Gräsröjning med gräsklinga

• For alla typer av högt eller kraftigtɜs används klinga.
• Gräs mejas ned med pendlande rörelse i sidled, darüber rörelse—from Höger till vänster ar röjningsmomentet och rörelse—from vänster till Höger ar returnrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).
• Om klingan lutas nagot at vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsam-ling vid t ex krattning.

• Sträva after att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt after returnrörelsen och ställ dig stadigt igen.
• Låt stödkoppen ligga an lätt mot marken. Den ar till für att skydda klingan for markansättning.
• Minska risken for att materialet skalindas runt klingan genom att folja dessa regler:
  a) Arbeta alltid med full gas.
  b) Undvik det just skurna materialet under returnorelsen.
• Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det skurna materialet.

WARNING!

Varken användaren av redskapet eller\ någon annan fär försöka att dra undan\ det skurna materialet nar motorn eller\ klingan roterar, aftersom detta kan\ medföra allvarliga skador.

Stanna motorn och klingan innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk for skador.

WARNING!

Varning for utslungade foremål. Använd alltid ögonskydd. Luta dig aldrig over skyddet. Stenar, skrap mm kan kastas upp i ögonen och välla blindhet eller allvarliga skador.

Häll obehöriga på avständ. Barn, djur, askádare och medhjälpare ska befinna sig utanfor sakerhetszonen på 15 m.

Stanna maskinen omedelbart om nagon narmar sig.

Montering av J-handtag

WARNING!

Vid montering av J-handtag fär endast gräsklingor/gräsknivar eller trimmerhuvud/plastknivar användas. Sågklinga fär aldrig användas tillsammans med Jhandtag.

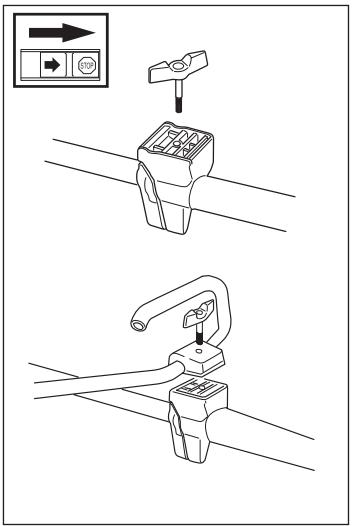

• Lossa vredet från handtagsfåstet.
• Placera handtaget enligt bild. Montera faskdetaljerna och drag athandtaget latt.
  Gör en finjustering sà att J-handtaget ger en bekväm arbeitsställning. Drag át vredet.

• J-handtaget kan lätt vridas langs med riggröret for enklare transport och forvaring.

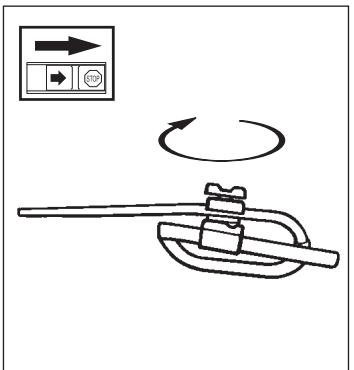

• Lossa vredet. Vrid Jhandtaget medurs.
  Vik direfterned Jhandtaget runt riggret. Drag at vredet.
• Montera transportskyddet
  på skärverktyget.

Montering av klinga och trimmerhuvud

Vid montering av skärutrustning ar det ytterst viktigt att medbringarens/ stödlänsens styrning hamnar ratt i skärutrustningens centrumhäl. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande persorskada.

WARNING!

Under inga omständigheter fár萜on skärurrustning anvandas utan att godkant skydd monteras. Se kapitel "Tekniska data". Om fel eller defekt skydd monteras, kan detta orsaka allvarlig persorskada.

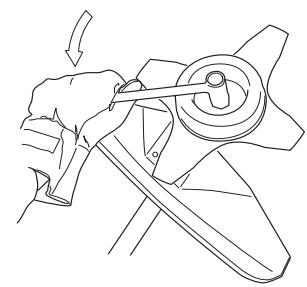

Montering av klingskydd, gräsklinga och gräskniv

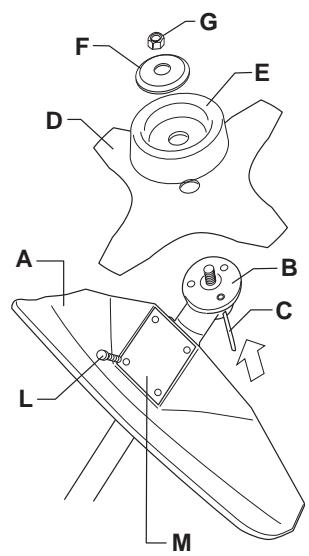

Klingskyddet (A) monteras med 4 skruvar (L) och stödplattan (M) enligt bild. OBS! Använd rekommenderat klingskydd.
- Montera medbringaren (B) på utgående axel.
Vrid runt klingaxeln till ett av medbringarens hal sammanfaller med motsvarande hal i vaxelhuset.
- För in laspinnen (C) i hålet sö att axeln lases.
- Placera klingan (D), stödkopp (E) och stödläns (F) på utgående axel.
- Montera muttern (G). Muttern skall dras Åt med ett moment av 35-50 Nm (3,5-5 kpm). Använd hylsnyckeln i verktygssaten. Håll i nyckelns skaf sña nkingskyddet som möjligt. Muttern dras Åtningar nyckeln fös mot rotationsriktningen (vänstergangad).

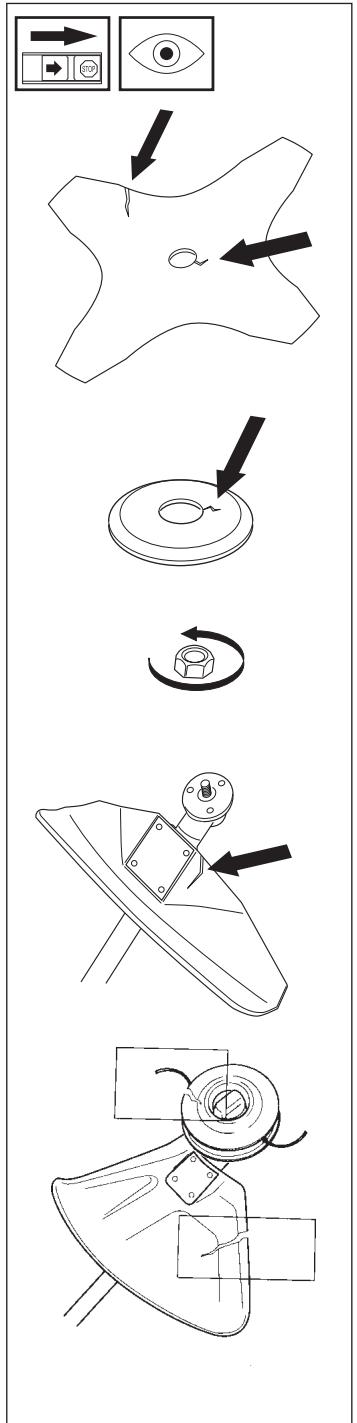

Kontroll färe start

Följ de harekommendationernna av sakerhetsskal!

• Kontrollera klingan sà att sprickor inte har uppstätt i tandbottnar ull vid centrumhålet. Vanligaste orsaken till att sprickor bildas ár att skarpa hörn i tandbottnarna har uppstätt vid filning ull att klingan anvænts med sloä tänder. Kassera klingan om sprickor kan upptäckas.
• Kontrollera stödländsen sö att inga spickor har uppstäatt på grund av utmattning eller forHard ätdragning. Kassera stödländsen om spickor kan upptäckas!
• Se till att lasmattern inte forlorar sin laskraft. Mutterlåsningen ske ha ett lasmoment på minst 1,5 Nm. Lasmutterns Åtdragningsmoment skara varapå 35 - 50Nm
• Kontrollera skyddet sà att det År oskadat och fritt frän sprickbildning. Byt skydd om det utsatts for slag eller har sprickor.
• Kontrollera trimmerhuvudet och sprutskyddet sà att de ār oskadade och fria frän sprickbildning. Byt trimmerhuvud eller sprutskydd om de utsatts För slag eller har sprickor.
• Använd aldrig maskinen utan skydd, ej heller med defekt skydd.

TEKNISKA DATA

Godkända tillbehör J-handtag

Centrumhål i klingor/knivar 020mm

Ganga Klingaxel M10

Gräsklinga/gräskniv

Plastknivar

Trimmerhuvud

Stödkopp

Typ

Grass 255-4 (Ø 255 4-tänder)
