BRUGSANVISNING J-HANDLE SET JONSERED
Brugsanvising
J-håndtagssæt
Sagblad må ikke monteres på maskiner utstyrt med J-håndtak.
Gressrydding med gressblad
- Bruk aldri maskinen uten beskyttelse, eller hvis den er defekt.
TEKNISKE DATA
| Godkjente tilbehør J-håndtak | Type | Skjerm for skjæreutstyr, Art. nr |
| Sentrumshull i blader/kniver Ø 20 mm | ||
| Gjenge bladaksel M10 | ||
| Gressblad/gresskniv | Grass 255-4 (Ø 255 4-tannet) | 503 74 40-03 |
| Grass 255-8 (Ø 255 8-tannet) | 503 74 40-03 | |
| Multi 255-3 (Ø 255 3-tannet) | 503 74 40-03 | |
| Plastkniver | Polytrim Ø 300 | 503 74 50-03 |
| Trimmerhode | Tap-N-Go Pro | 503 74 50-03 |
| Auto 32 | 503 74 50-03 | |
| Trimmy HII | 503 74 50-03 | |
| Støttekopp | Fast | - |

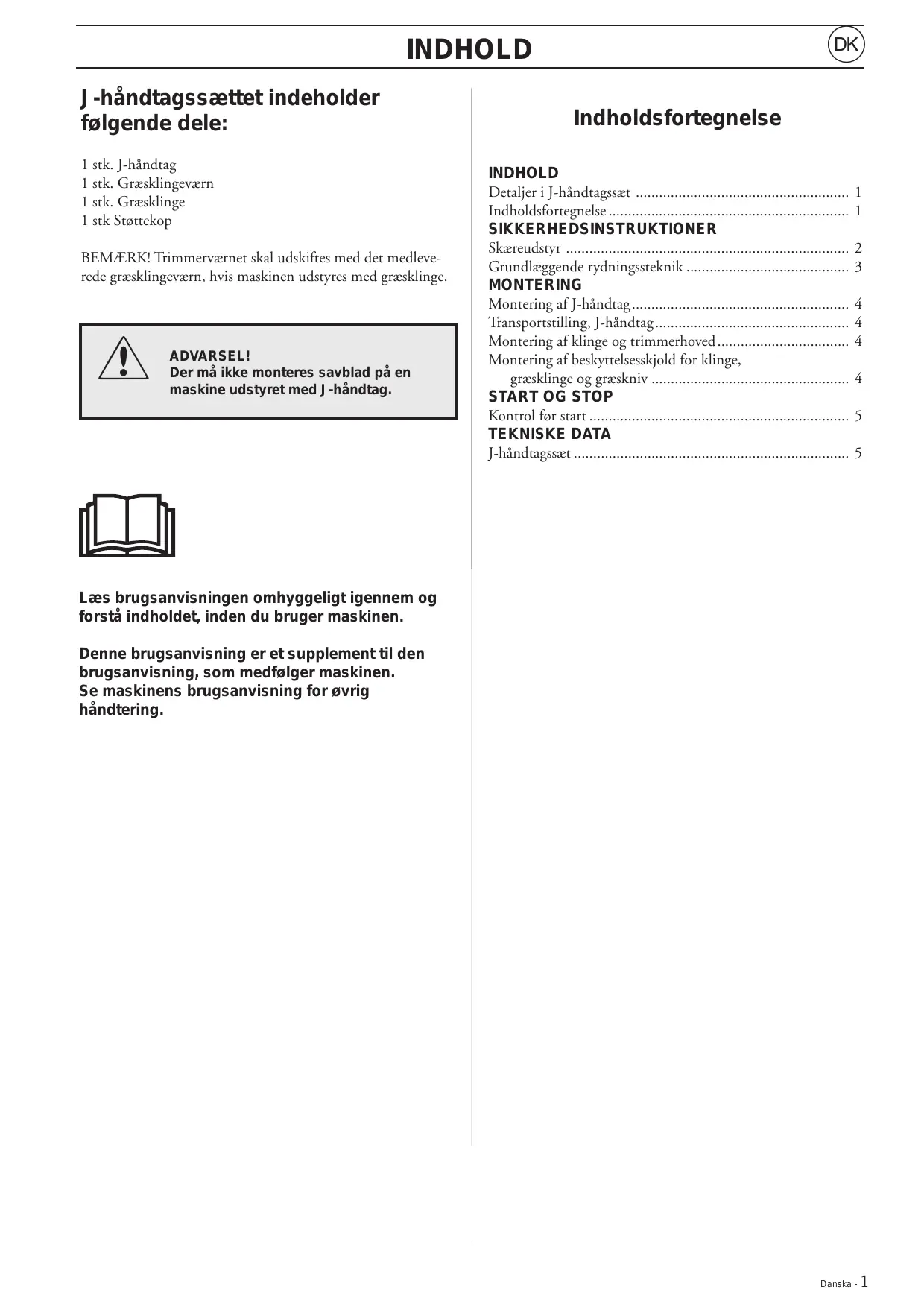

J-handtagssættet indeholder følgende dele:
1stk.J-handtag
1 stk. Græsklingeːværn
1 stk. Græsklinge
1 stk Stottekop
BEMERK! Trimmervarnet skal udskiftes med det medleverede grasklingevarn, hvis maskinen udstyres med grasklinge.
ADVARSEL!
Der må ikke monteres savblad på en maskine udstyret med J-håndtag.
Læs brugsanvisingen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.
Denne brugsanvising er et supplement til den
brugsanvising, som medfogler maskinen.
Se maskinens brugsanvising for ovrig
handtering.
Indholdsfortegnelse
INDHOLD
Detaljer i J-handtagssæt 1
Indholdsfortegnelse 1
SIKKERHEDSINISTRUKTIONER
Skareudstyr 2
Grundlaeggende rydningssteknik 3
MONTERING
Montering af J-handtag. 4
Transportstilling, J-handtag 4
Montering af klinge og trimmerhoved. 4
Montering af beskyttelsesskjold for klinge,
græsklinge og graeskniv 4
START OG STOP
Kontrol for start 5
TEKNISKE DATA
J-handtagssat 5
Skæreudstyr
Dette afsnit handler om, hvordan du med korrekt vedligeholdelseamt ved brug af korrekt type skareudstyr:
- Reducerer maskinens kasttilbøjelighed
Opnár maksimal skarphed - ger skæredstyret's levetid.
De tre grundregler:
1) Brug kun skareudstyrsamen med det varn, som vi har anbefalet! Se kapitlet "Tekniske data".
2) Hold savklingens skaretender i god stand og med korrekt skarpning! Følg vores instruktioner og brug anbefalet ryttermål. En forkert skærpet eller skadet klinge øger risikoen for ulykker.
3) Kontroller skareudstyret med hensyn på skader og sprækkedannelser. Et skadet skareudstyr skal altid udskiftes.
VIGTIG INFORMATION
Dette afsnit handler om, hvordan du ved korrekt vedligeholdelseamt med korrekt type skareudstyr opnár maksimal klipningskapacitet og oger skareudstyrets levetid.
- Brug kun skæreudstyr sammen med det��n, som vi har anbefalet! Se kapitlet "Tekniske data".
- Se instruktionerne til skareudstyret for korrekt indf.org af snor og valg af korrekt diameter for snor.
- Slib altid klingens skæretænder korrekt! Følg vore anbefalinger. Se øgså instruktionen på pakken med klingen.
ADVARSEL!
Et forkert skareudstyr eller en forkert filt klinge oger risikoen for kast.
Filning af græskniv og græsklinge
Se instruktionen pa pakken med skareudstyret for korrekt filming.
- Klingen og kniven sliders med en fladfil.
- Fil alle ægge lige meget for at bevare balancen.
Grundlæggende rydningssteknik
- Brug altid fuld gas ved rydning og trimming.
- Lad motoren gå i tomgang after hvert arbejdsmoment. Køres motoren i lang tid ved fulde omdrejninger uten belastning (dvs. uten den modstand, som motoren udsættes for via skæudstyret ved trimming), kan det give alvorlig motorskade.

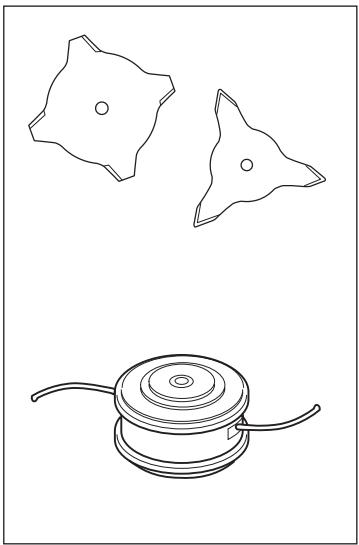

Benævnelser
- Græsrydning er en generel betegnelse for rydning af græs. Her bruges bade græskniv og graesklinge.
- Græstrimning er en generel betegnelse for lettere trimming ved f.eks. kanter eller omkring traer. Her bruges trimmerhoved eller plastknife.
ADVARSEL!
Grene, græs eller småkviste kan nogle gange sætte sig fast mellem beskyttesskjold og skæreudstyr. Stands altid motoren før rengøring.
Græsrydning med græsklinge
Der bruges grasklinge til alle former for hoott ellkraftigt gras.
- Græs ryddes fra side til side, hvor bevægelse fra højre mod venstre kaldes rydningsmomentet og bevægelse fra venstre mod højre kaldes returnmomentet. Lad græsklingen arbejde i venstre side (placeret mellem klokken 8 og 12).
- Hvis graesklingen vippes lidt mod venstre under graesrydning, samles grasset i en stribe, som f.eks. letter opsamlingsarbejdet med en rive.
- Sørg for at arbejde i en jævn rytm. Stå med fast fodfæste samtidigt med at sprede fddderne lidt fra hinanden. Ryk fremad after returnmomentet og stil dig med fast fodfæsteigen.
- Hvil stottekopen let mod jorden. Den bruges til at beskytte grasklingen mod belægning af jord.
- Følg davon fremgangsmåde for at mindske risikoen for at afskåret materiale sætter sig omkring græsklingen:
a) Arbejd altid med fuld gas.
b) Undgå at det afskårne materiale/DD kekommen med i returnmomentet.
- Stands motoren, lõsn skulderremmen fra redskabet og placer derefter redskabet på jorden, inden du samler det afklippede materiale sammen.
ADVARSEL!
Hverken brugeren af redskabet aller nogen,anden m' prve at fjerne det afklippede materiale,nar motoren aller klingen roterer, da dette kan medfore alvorlige skader.
Stands motoren og klingen, inden du fjerner materiale, som har snoet sig rundt om klingeakslen, da der ellers findes risiko for skader.
ADVARSEL!
Pas pa udslyngede genstande. Brug altid ojenvarn. Læn dig aldrig ind over beskyttesesskjoldet. Sten, skidt m.m. kan kastes op i øjnene og forårsage blindhed eller alvorlige skader. Hold uvedkommende på afstand. Børn, dyr og tilskuere og medhjelpere skal befinde sigumen for sikkerhedszonen på 15 meter. Stands redskabet umiddelbart, hvis nogenærmer sig.

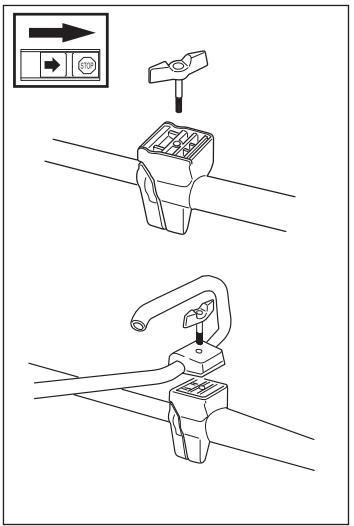

Montering af J-håndtag
ADVARSEL!
Ved montering af J-handtag ma der kun bruges græsklinge/græsknive erler trimmerhoved. Savklinge ma aldrig bruges sammen med J-handtag.
- Skru flojmotrikken fri af styrefaestet.
J-handtaget placeres som vist pa illustrationen. Sæt flojmøtrikken i og fastspænd J-handtaget let.
Herefter kan J-handtaget finjusteres for at skabe en bekvem arbejdstilling. Skru flojmotrikken welt fast.

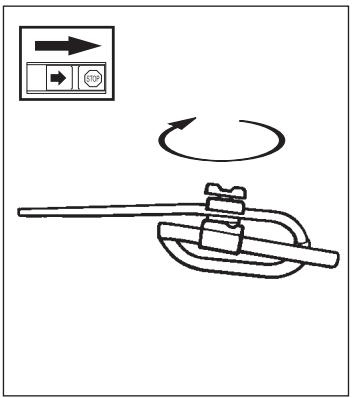

Transportstilling, J-håndtag
J-handtaget kan nemt drejes langs med styrestangen for enklere transport og opbevaring.
Losn flojmotrikken. Drej J-handtaget med uret.
- Bøj derefter J-håndtaget rundt om styrestangen. Spænd grebet.
- Monter transportbeskyttelsen paskereværktøj.
Montering af klinge og trimmerhoved
Ved montering af skareudstyr er det yderst vigtigt at fremf.orgingskive/ stotteflange placeres korrekt i skareudstyrets miderste hul. Forkert monteret skareudstyr kan skabe alvorlige og/eller livsfarlige personskader.
ADVARSEL!
Personer mä under ingen omstændigheder bruge skæreudstyr,uden godkendt beskyttelsesskjold er monteret. Se kapitel „Tekniske data".Hvis forkert ell er defekt beskyttelseskjold monteres, kan det forårsage alvorlig persorskade.

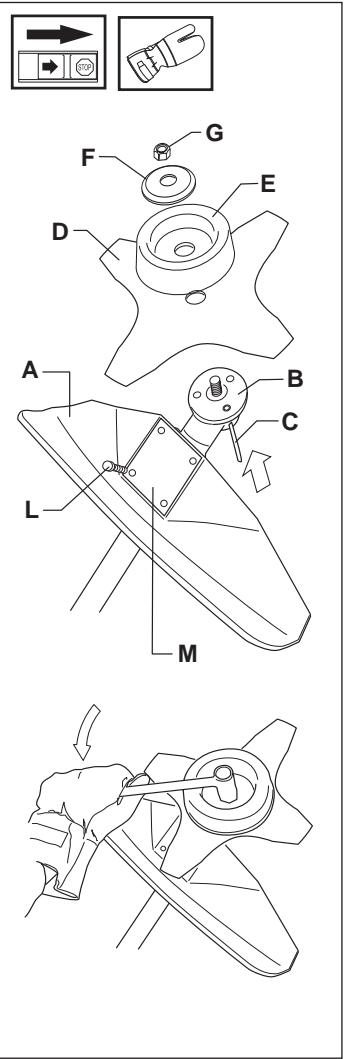

Klingebeskytteren (A) monteres med 4 skruer (L) og stottepladen (M) i henhold til billedet. BEMERK! Brug anbefalet klingeforalln.
- Montér medbringeren (B) på den udgaende aksel.
- Drej klingeakslen rundt til et af medbringerens hul passerSAMen med tilsvarende hul i gearhuset.
- Før lasepinden (C) ind i hullet, sá akslen lases.
Anbring klingen (D), støttekop (E) og støtteflange (F) på den udgående aksel.
- Montér møtrikken (G). Møtrikken skal spændes med et moment på 35-50 Nm (3,5-5 kpm). Brug topnøglen fra værktøjsættet. Hold i nøglenskaft påær som muligt ved klingebeskytteren. Møtrikken spændes til, på nøglen fores mod rotationsretningen (venstregevind).

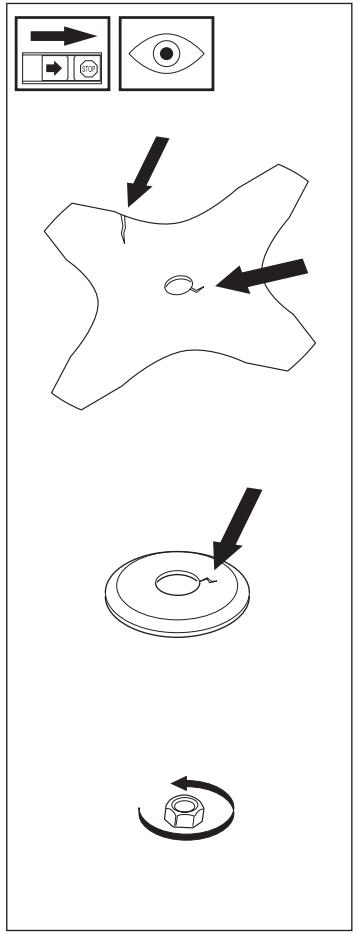

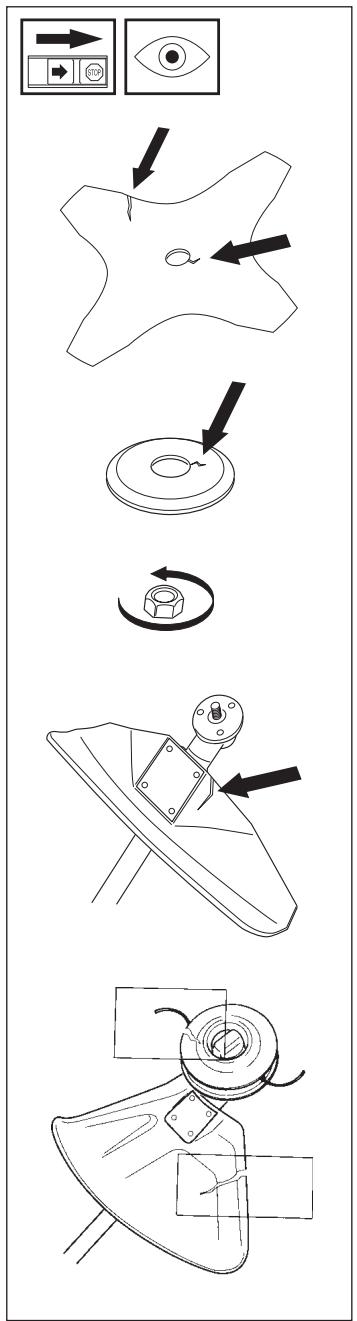

Kontrol før start
Folg disse anbefalinger af sikkerhedsmaesige grunde!
- Kontroller, at der ikke er opstæt sprækker på klingen i tandbunde eller ved centrumhullet. Den alminderigste ársag til, at der dannes sprækker er, at der er opstæt skarpe hjørner i tandbundene ved filning eller ved at klingen er brugt med slove tænder. Kassér klingen, hvis der opdages sprækker.
- Kontroller, at der ikke er opstæt sprækker på støtteflangen på grund af metaltræthed eller for hård tilspænding. Kassér støtteflangen, hvis der opdages sprækker!
- Sørg for at øtrikken ikke mister sin lasekraft. Læsemøtrikken skal have et drejningsmoment på 1,5 Nm. Læsemøtrikkens tilspændingsmoment jegere på 35-50 Nm.

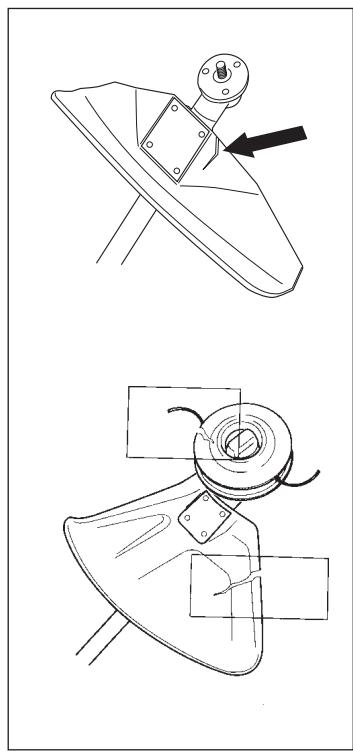

- Kontroller, at beskyttelsesskjoldet ikke er beskadiget og fri for revner. Udskift beskyttelsesskjoldet, hvisdet har varet udsat for slag eller er revnet.
- Kontroller, at trimmerhoved og beskyttelsesskjold ikke er beskadiget og fri for revner. Udskift trimmerhoved eller beskyttelsesskjold, hvisdhar varet udsat for slag uller er revnet.
- Brug aldrig redskabet Eden beskyttelsesskjold. Beskyttelsesskjoldet mä ikke vare revnet.
TEKNISKA DATA
| Godkendt tilbehør J-håndtag | Type | Værn til skæreudstyr, Art. nr. |
| Midterhul i klinger/knive Ø 20 mm | ||
| Gevinddrejet klingeaksel M10 | ||
| Græsklinge/græskniv | Grass 255-4 (Ø 255 4-tænd) | 503 74 40-03 |
| Grass 255-8 (Ø 255 8-tænd) | 503 74 40-03 | |
| Multi 255-3 (Ø 255 3-tænd) | 503 74 40-03 | |
| Plastknife | Polytrim Ø 300 | 503 74 50-03 |
| Trimmerhoved | Tap-N-Go Pro | 503 74 50-03 |
| Auto 32 | 503 74 50-03 | |
| Trimmy HII | 503 74 50-03 | |
| Støttekop | Fast | - |
