MANUALE UTENTE J-HANDLE SET JONSERED

Istruzioni per l’uso Kit impugnatura a J

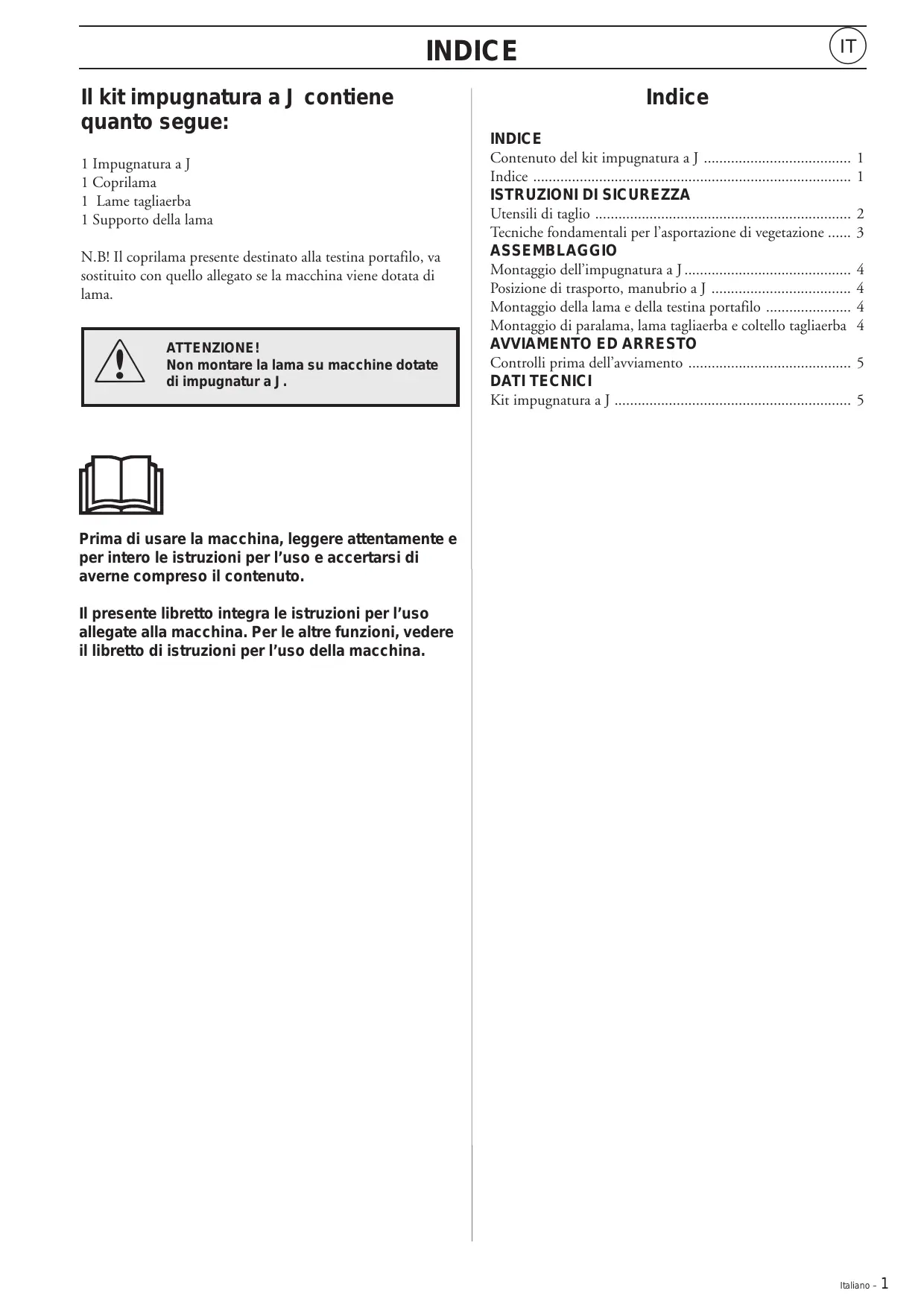

Il kit impugnatura a J contiene quanto segue:

1 Impugnatura a J
1 Coprilama
1 Lame tagliaerba
1 Supporto della lama

N.B! Il coprilama presente destinato alla testina portafilo, va sostituito con quello allegato se la macchina viene dotata di lama.

ATTENZIONE!

Non montare la lama su macchine dotate di impugnatur a J.

Prima di usare la macchina, leggere attendamente e per intero le istruzioni per l'uso e accertarsi di averne compreso il contentuto.

Il presente libretto integra le istruzioni per l'uso allegate alla macchina. Per le altre funzioni, vedere il libretto di istruzioni per l'uso della macchina.

Indices

INDICE

Contenuto del kit impugnatura a J 1
Indice 1

ISTRUZIONI DI SICUREZZA

Utensili di taglio 2
Tecniche fondamentali per l'asportazione di vegetazione .... 3

ASSEMBLAGGIO

Montaggio dell'impugnatura a J 4
Posizione di trasporto, manubrio a J 4
Montaggio della lama e della testina portafilo 4
Montaggio di paralama, lama tagliaerba e coltello tagliaerba 4

Controlli prima dell'avvamento 5

DATI TECHNICI

Kit impugnatura a J 5

Utensili di taglio

Questo capitolo descrive come, grazie ad una manutenzione corretta ed all'uso del giusto tipo di utensile di taglio, è possibile ottenere:

• una riduzione della tendenza ai contraccolpi;
• la massima capacità di taglio;
• un aumento della durata dell'utensile.

Le tre regole

fondamental:

1) Usare i dispositivi di taglio solo e sempre insieme ai tipi di protezione raccomandati al capitolo "Dati tecnici".
2)Mantenere i denti della lama adeguatamente affiliati!Seguire le nostre istruzioni ed usare la sagoma di affilatura consigliata. Una lama nal affiliata o danneggiata aumento il rischio d'incidenti.
3)Controllare l'utensile di taglio per individuare danni o incrinature. Seippo danneggiato, sostuirlo.

INFORMAZIONI IMPORTANTI

Questo capitolo descrive come, eseguing una manutenzione corretta ed usingo il giusto tipo di utensile di taglio, è possibile ridurre la tendenza ai contraccolpi, ottener il massimo rendimento e prolungare la durata dell'utensile di taglio.

• Usare i dispositivi di taglio solo e sempre insieme ai tipi di protezione racomandati al capitolo "Dati tecnici".
• Per un correto montaggio del filo e per la scelta di un filo dal diametro adatto, videere le istruzioni per il gruppo di taglio.
• Mantenere i denti della lama affiliati accuratamente e nel modo giuso!Seguire le nostreindicazioni e le struzioni sulla confezione della lama.

ATTENZIONE!

Un utensile di taglio sbagliato o una lama affilata in modo sbagliato augmentano il rischio di contraccolpi.

• Entrambi i tipi di lame tagliaerba sono rovesciabili: quando un lato non è più affiliato, la lama può essere rovesciata e si può usare l'alto lato.

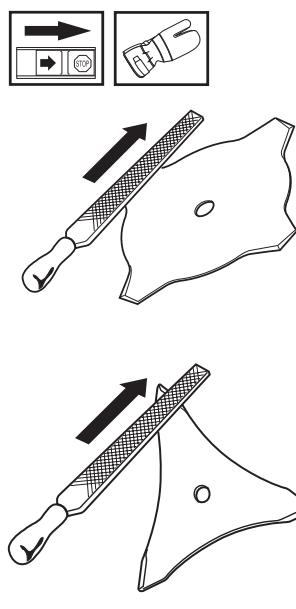

• Le lame tagliaerba si affilano con una lima piatta a taglio semplice.
  Permantere l'equilibratura,limare ugualmente tutti i taglienti.

Tecniche fondamenti per l'asportazione di vegetazione

• Durante tutte le operazioni di bordatura, decespugliamento o sfrascatura, far funzionare la macchina a piano gas.
• Dopo ciascuna fase di lavoro, decelerare il motore sono al regime minimo. Se il motore viene fatto funzionare a pieno regime senza carico (cchio除去 la resistenza offerta dall'unità di taglio durante il taglio) per un tempo prolongato,esso cui pozzo riportare gravi danni.

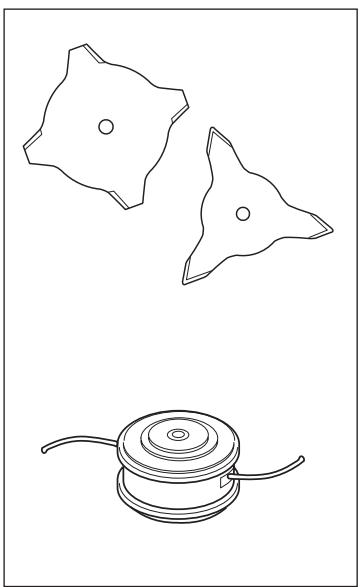

Definizioni

• Il decespugliamento è un concetto generico che si riferisce allo sfalcio e all'eliminazione di arbusti e cespugli di legno tenero, eliminando più piantine con un unico movimento. É possibile utilizzato sa la lama che il coltello da erba.
• Per falciatura intendiamo il taglio di erba con un movimento a falce. Per questa operazione si usa la lama tagliaerba oppure la testina portafilo.

ATTENZIONE!

A volte, rami o arbusti possono incaastrarsi tra lama e paralama. Prima di eliminarli, fermare sempre il motore.

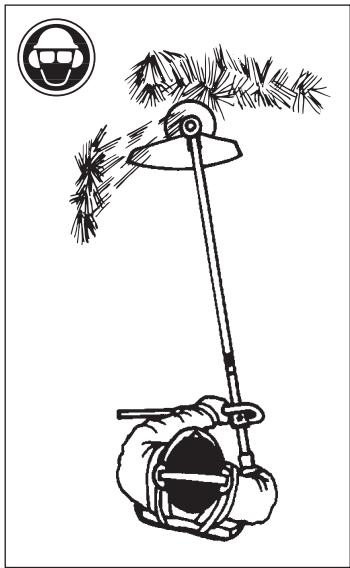

Sfoltimento dell'erba con lama tagliaerba

Per tutti i tipi di erba alla o folta e robusta si usa la lama tagliaerba.
- L'erba viene falciata con movimenti oscillanti lateralmente, in cui il movimento da destra a sinistra costituisce il momento di falcatura, quando il movimento da sinistra a destra è il movimento di ritorno. Lavorare col lato superiore sinistro della lama (pron-dendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12).

• Inclinando leggermente la lama verso sinistra durante l'opération, l'erba forma un'andana che ne facilita la raccolta col rastrello.
• Cercare di lavorare con movimenti ritmici e regolari, assumendo una posizione stabile, con i piedi divaricati. Dopo il movimento di ritorno, avanzare e riassumere una posizione stabile.
• Fare in modo che la sottocoppa si appoggi leggermente al terreno: la sottocoppa serve ad evitare che la lama vada a colpire il terreno.
• Per evitare che il tagliato si aggrovigli intorno alla lama, è bene seguire le seguentiindicazioni: a) lavorare sempre a piano gas; b) evitare il materiale appena tagliato nel movimento di ritorno.
• Arrestare il motore, sganciare il gruppo cinghie ed appoggiare a terra la macchina prima di raccogliere il materiale tagliato.

ATTENZIONE!

Né l'operaore, né altre personne devono cercare di togliere il materiale falciato perché il motore o la lamà sono più in funzione. Ciò può causare danni gravi. Prima di togliere il materiale che si è avvolto attorno all'alberino della lamà, spegnere il motore e lasciare che la lamà si fermi; in caso contrario, vi è rischio di danni.

ATTENZIONE!

Attenzioneagli oggetti in movimento. Usare sempre gli occhiali protettivi.Non abbassarsi mai sul paralama:si potrebbe venir colpiti ad un occhio da un sasso, un ramo o altri oggetti sollevatisidi dal terreno, con consequencezeanche molto gravi, quali cecità o other lesions.

Mantenersi sempre distanti dai non addetti ai lavori. Bambini, animali, assistenti eanche eventuali spettatori devono sempre essere tenuti ad una distance di sicurezza di 15 metri. Arrestare immediatamente la macchina nel caso qualcuno si avvicini.

Montaggio dell'impugnatura a “J”

ATTENZIONE!

Su macchine che hanno montato il manubrio a J, è possibile utilizzare solo lama e coltello da erba oppure testina portafilo e coltelli di plastica. Non usare mai una lama da decespugliamento!

• Svitare la manopola dall'attacco dell'impugnatura.
• Regolare il manubrio nella posizione individata nella figura. Montare i pezzi per il fissaggio del manubrio avvitando leggermente.
• Regolare di nuovo affinché il manubrio a "J" consenta una comoda posizione di lavoro. Avvitare la manopola.

Posizione di trasporto, manubrio a J

• Il manubrio a J può essere ripiegato lungo l'asta cava per facilitare le operazioni di trasporto e rimessaggio.
• Allentare il pomello.
  Ruotare l'impugnatura a J in senso orario.
• Abbassare poi il manubrio sull'asta. Riserrare il volantino.
• Montare la protezione per il trasporto sull'utensile di taglio.

Montaggio della lama e della testina portafilo

Durante il montaggio del gruppo di taglio è di estrema importanzafareinmode che la guida del menabrida e della flangia di supporto sia situato nel modo corretto nel foro centrale del gruppo di taglio. Un gruppo di taglio montato in modo errato più causare lesions alle persone molto gravi e perfino mortali.

ATTENZIONE!

Nn usare mai, in nessun caso, alcun gruppo di taglio, alla che si sta tato montato un dispositivo di protezione omologato (vedere al capitolo "Dati Tecnici"). Il montaggio di un dispositivo di protezione inadeguato o difettoso cui provocare gravi lesioni alle persone.

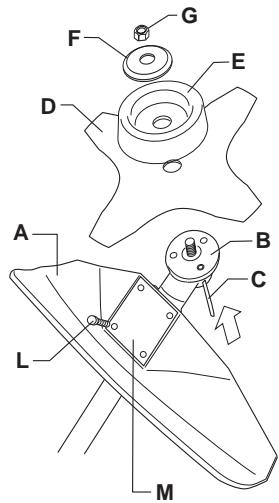

Montaggio di paralama, lama tagliaerba e coltello tagliaerba

• Montare il paralama (A) con 4 viti (L) e la piastra di sostegno (M), come in figura. NOTA! Usare il paralama di tipo consigliato.
  Montare il menabrida (B) sull'alberino.
• Far ruotare l'alberino portalama fino a far coincidere uno dei fori del menabrida con il foro corrispondente nell'alloggiamento del riduttore.
• Introduire nel foro la spina di bloccaggio (C) per bloccare l'alberino.
• Collocare la lama (D), la coppetta di sostegno (E) e la flangia di sostegno (F) sull'alberino.
• Montare il dato (G). Esso va serrato con una coppi di 35 - 50Nm (3,5 - 5kpm) Usare la chiave a manicotto inclusa nel kit attrezzi. Impugnare il

manico della chiave il più possibile vicino al paralama. Per stringere il dato, la chiave deve essere fattà girare in senso contrario a quello di rotazione (filettatura sinistrorsa).

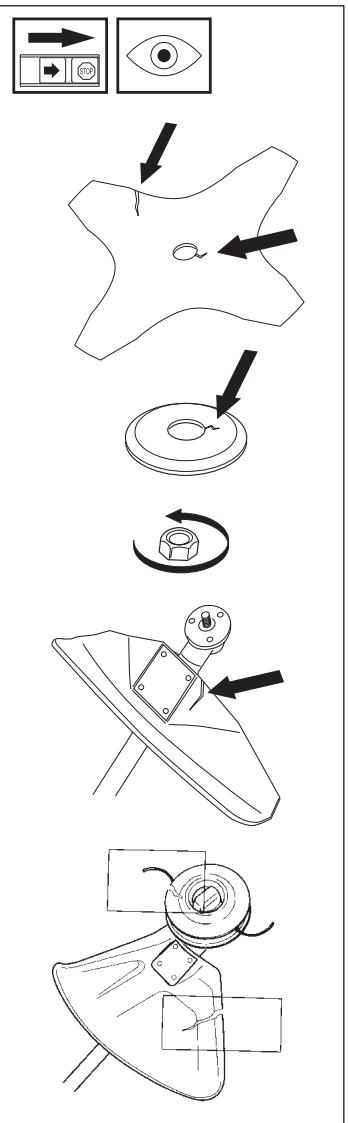

Controlli prima dell'avviamento

Per ragioni di sicurezza,
seguire queste
raccomandazioni!

• Controllare lalama per accertarsi che non vi siano incrinature sul fondo dei denti o presso il foro centrale. Le cause più frequenti delle incrinature sono il formarsi di angoli acuti sui fondi dei denti durante l'affilatura e l'uso della lamà con i denti non affiliati. In caso di incrinature, gettare via la lamà.
• Controllare la flangia di sostegno, assicurandosi che non si siano formate incrinature dovute aatica o ad un serraggio eccessivo. In caso di incrinature,gettare via la flangia!
• Controllare che il dato non abbia Persons la sua capacità di bloccaggio. Il blocco del dato deve sostarare una copbia di almeno 1,5Nm . Il momento di serraggio del dato deve corrispondere a 35 - 50Nm
• Controllare il paralama e verificare che non abbia subito lesions o incrinature. Sostituire il paralama nel caso in cui abbia subito degli
• Controllare la testina portafilo e il paraspruzzi e verificare che siano intatti e non presentino incrinature. Sostituire la testina portafilo o il paraspruzzi nel caso in cui abbiano subito degli urti o presentino incrinature.
• Non usare mai la macchinaswana paralama o paraspruzzi, e neppure con un paralama difettoso.

DATI TECHNICI

Accessoroli omologati Impugnatura a J Foro centrale lame/coltelli: Ø 20 mm Passo albero lama: M10 Lama tagliaerba/Coltello tagliaerba	Tipò	Corprilama Art. no.
	Grass 255-4 (Ø 255 4 denti)	503 74 40-03
	Grass 255-8 (Ø 255 8 denti)	503 74 40-03
	Multi 255-3 (Ø 255 3 denti)	503 74 40-03
Coltelli di plastica Testina portafilo	Polytrim Ø 300	503 74 50-03
	Tap-N-Go Pro	503 74 50-03
	Auto 32	503 74 50-03
	Trimmy HII	503 74 50-03
Coppetta di sostegno	Fissa	-
