BEDIENUNGSANLEITUNG J-HANDLE SET JONSERED

Bedienungsanweisung J-Handgriff-Satz

Transportlage, J-handtag

Grass 255-8 (Ø 255 8-tänder)

Multi 255-3 (Ø 255 3-tänder)

Polytrim 300

Tap-N-Go Pro

Auto 32

Trimmy HII

Fast

Skydd for skärutrustning Art. nr.

5037440-03

5037440-03

5037440-03

5037450-03

5037450-03

5037450-03

5037450-03

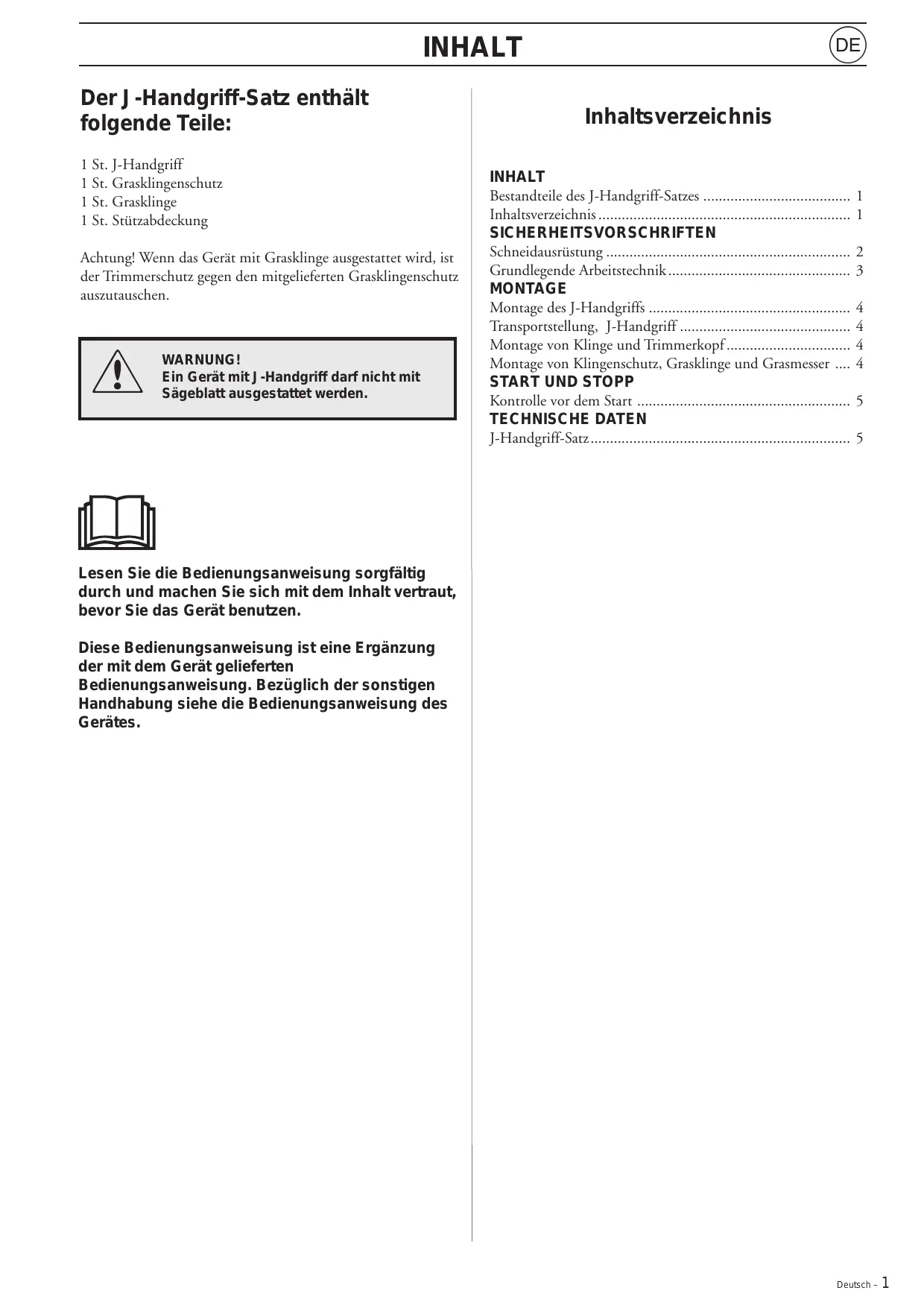

Der J-Handgriff-Satz enthalt folgende Teile:

1 St. J-Handgriff
1 St. Grasklingenschutz
1 St. Grasklinge
1 St. Stützabdeckung

Achtung! Wenn das Gerät mit Grasklinge ausgestattet wird, ist der Trimmerschutz gegen den mitgelieferten Grasklingenschutz auszutauschen.

WARNING!

Ein Gerät mit J-Handgriffarf nicht mit Sägeblatt ausgestattet werden.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

These Bedienungsanweisung ist eine Ergänzung der mit dem Gerät gefeliferten Bedienungsanweisung. Bezüglich der sonstigen Handhabung siehe die Bedienungsanweisung des Gerätes.

Inhaltsverzeichnis

INHALT

Bestandteile des J-Handgriff-Satzes 1

Inhaltsverzeichnis 1

SICHERHEITSVORSCHRIFTEN

Schneidausrüstung 2

Grundlegende Arbeitsstechnik 3

MONTAGE

Montage des J-Handgriffs 4

Transportstellung, J-Handgriff 4

Montage von Klinge und Trimmerkopf 4

Montage von Klingenschutz, Grasklinge und Grasmesser .... 4

START UND STOPP

Kontrolle vor dem Start 5

TECHNISCHE DATEN

J-Handgriff-Satz. 5

Schneidausrüstung

In thisem Abschnitt wird behandelt, wie Sie durch korrekte Wartung sowie durch Benutzung der richtigen Schneidausrüstung:

• die Rückstoßbereitschaft des Geräts reduzieren
• maximale Arbeitskapazität erhalten
• die Lebensdauer der Schneidausrüstung verlangern.

Die drei Grundregeln:

1) Die Schneiedausrüstung
immer nur mit dem von uns empfohlenen
Schutz verwenden!
Siehe Kapitel
"Technische Daten".
2) Die Schneidzähne der Klinge sollen stets korrekt und gut geschärft sein. Befolgen Sie unsere Anleitung und verwenden Sie die empfohlene Scharflehre. Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr.
3) Die Schneiedausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneiedausrüstungen sind grundsätzlich auszubauschen.

WICHTIGE INFORMATION
In dieser Abschnitt wird behandelt, wie Sie durch korrekte Wartung sowie durch Benutzung der richtigen Schneidausrüstung die Rückstoßbereitschaft des Geräts reduzieren, die maximale Arbeitskapazität erhalten und die Lebensdauer der Schneidausrüstung verlangern.

• Die Schneiedausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel "Technische Daten".
• Zum korrekten Einlagen des Fadens und zur Wahl des richtigen Fadendurchmessers beachten Sieitte die Anweisungen fur die Schneidausrüstung.
• Sorgen Sie davon, daß die Schneidzähne der Klinge stets scharf sind! Befolgen Sie die diesbezüglichen Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

WARNING!

Durch eine falsche Schneidausrüstung oder eine falsch gefeilte Klinge erhöht sich das Risiko für Rückstände.

Feilen von Grasmesser und Grasklinge

• Befolgen Sie die Feilanleitung auf der Verpackung der Schneidausrüstung.
  Klinge und Messer werden mit einer einfachgrätigen Flachfeile gefeit.
  Alle Schneiden
  gleichmäßige feilen, damit
  keine Unwucht entstehen.

Grundlegende Arbeitsstechnik

• Beim Freischneiden und Trimmen stets mit Vollgas arbeiten.
• Nach jedem Arbeitsmoment den Motor im Leerlauf laufenlassen. Längerer Betrieb bei hoher Drehzahl ohne Belastung (d. h. ohne den Widerstand, den die Schneidausrüstung beim Freischneiden ausübt) kann schwere Motorschäden verursachen.

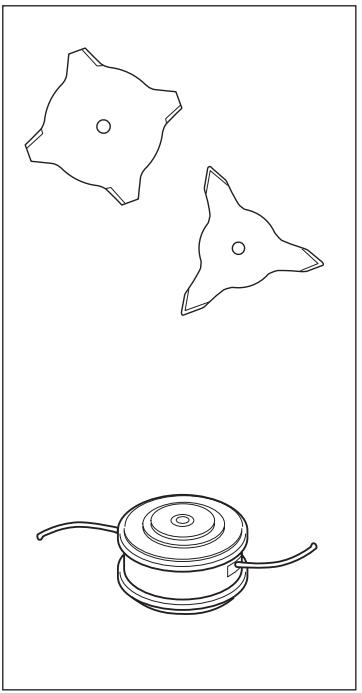

Bezeichnungen

• Grasfreischneiden ist eine allgemeine Bezeichnung für das Freischneiden von Gras. Es werden sowohl Grasmesser als auch Grasklingen verwendet.

• Grastrimmen ist eine allgemeine Bezeichnung für das leichtere Mähen z. B. an Rasenkanten und um Bäume herum. Es werden Trimmerköppe oder Kunststoffmesser benutzt.

WARNING!

Manchmal setzen sich Åste, Zweige oder Gras zwischen Schutz und Schneidausrüstung fest. Zum Reinigen grundsätzlich den Motor abstellen.

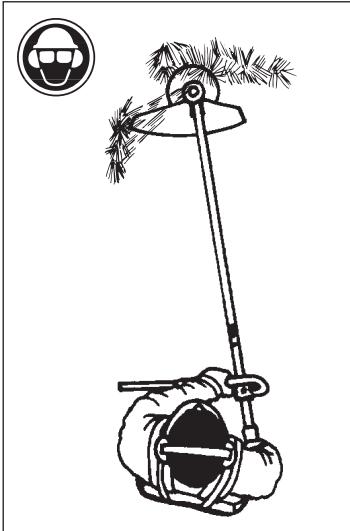

Grasfreischneiden mit Grasklinge

• Für alle Arten von hohem oder dichtem Gras wird die Klinge benutzt.
• Gras wird mit einer pendelnden seitlichen Bewegung gemaht, wobei in der Bewegung von rechts nach links gemaht wird und die Rückholbewegung von links nach rechts erfolgt. Die Klinge mit der linken Seite mAHen halten (Klingenbereich zwischen 8 und 12 Uhr).

• Wird die Klinge beim Mähen etwas nach linksGENeigt, bleibt der Grassnitt in einer Bahn liegen und laft sich hinterher leichter aufsammeln.
• Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der Rückholbewegung vorwärts gehen und wieder einen festen Standuchen.
• Die Stützkappe leicht auf dem Boden abstätzen. Sie dient dazu, die Klinge vor Bodenberührung zu schützen.
• Wenn Sie folgende Empfehlungen befolgen, setzen sich das Material nicht so leicht um die Klinge herum fest: a) Arbeiten Sie stets mit Vollgas. b) Vermeiden Sie Kontakt mit frisch geschlagenem Schnittgut bei der Rückholbewegung.
• Bevor Sie das Mahgut aufsammeln, stellen Sie den Motor ab, legen Sie den Tragegurt ab und legen Sie das Gerät auf die Erde.

WARNING!

Weder der Anwender noch andere Personen)dürfen versuchen, das Mahgut aufzusammeln, solange die Klinge noch rotiert. Es besteht große Verletzungsgefahr. Motor abstellen und warten, bis die Klinge stillteht, bevor Material entfernt wird, dass sich um die Klingenachse festgesetzt hat. Andernfalls besteht Verletzungsgefahr.

WARNING!

Warning vor hochgeschleuderten Gegenständen. Immer einen Augenschutz tragen. Niemals über den Spritzschutz beugen. Hochgeschleuderte Steine, Unrat usw. konnten die Augen treffen und schwere Verletzungen oder Blindheit verursachen. Unbefugte müssen immer einen Sicherheitsabstand einhalten. Kinder, Tiere, Zuschauer und Helfer sollen sich außerhalb einer Sicherheitszone von 15 m befinden. Wenn sich Ihnen keinand nähert, stellen Sie das Gerät sofort ab.

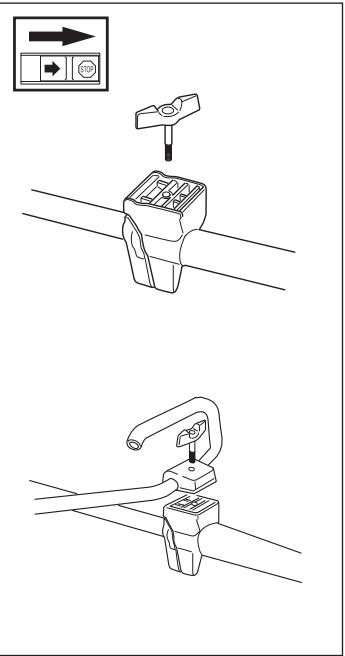

Montage des J-Handgriffs

WARNING!

Wenn der J-Handgriff montiert ist, dürfen nur Grasklingen/Grasmesser oder Trimmerköffe/Kunststoffmesser verwendet werden. Zusammen mit dem J-Handgriff niemals eine Sägeklinge verwenden!

Die Flügelschraube aus der Lenkerbefestigung demontieren.
- Den Handgriff gemäß Abbildung anbringen. Die Befestigungsteile montieren und leicht anziehen.
- Eine Feineinstellung vornehmen, so daß sich mit dem J-Handgriff eine bequeme Arbeitsstellung ergibt. Die Flügelschraube fest anziehen.

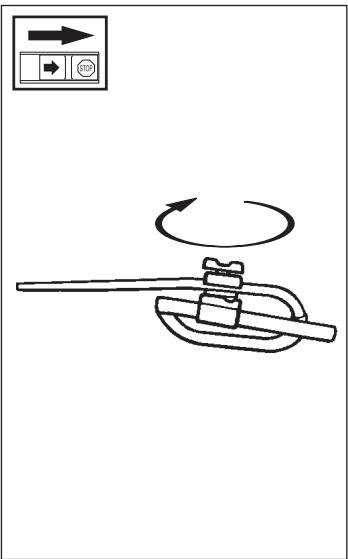

Transportstellung, J-Handgriff

Um Transport und Aufbewährung zu vereinfachen, kann der J-Handgriff leicht parallel zum Führungsrohr gedreht werden.
Den Drehknopf lockern. Den J-Handgriff im Uhrzeigersinn drehen.
Dann den J-Handgriff zum Führungsrohr herunterklappen und den Drehknopf wieder anziehen.
- Den Transportschutz am Schneidwerkzeug montieren.

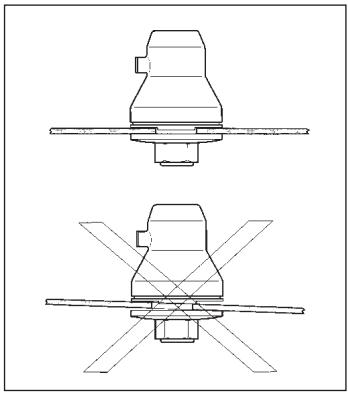

Montage von Klinge und Trimmerkopf

Bei der Montage der Schneidausrüstung ist es außerst wichtig, daß die Führung des Mitnehmers/ Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt. Eine falsch montierte Schneidausrüstung kann schwere oder gar lebensgefährliche Verletzungen verursichen.

WARNING!

Das Gerätarf niemals ohne den davon vorgesehenen und zugelassenen Schutz betrieben werden. Siehe das Kapitel „Technische Daten". Wenn ein falscher oder ein defekter Schutz montiert wird, besteht große Verletzungsgefahr.

Montage von Klingenschutz, Grasklinge und Grasmesser

• Den Klingenschutz (A) mit 4 Schrauben (L) und Stützplatte (M) gemäß der Abbildung montieren. ACHTUNG! Den empfohlenen Klingenschutz verwenden.
• Mitnehmer (B) an der Achse montieren.
  Die Klingenachse drehen, bis sich eines der LÖcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäusedeckt.
• Den Sperrstift (C) in das Loch stecken, so daß die Achse blockiert ist.
  Klinge (D), Stutzkappe (E) und Stutzflansch (F) an der Achse montieren.
  Die Mutter (G) montieren und mit einem Moment von 35 - 50Nm (3,5-5 kpm) anziehen. Den Hulssenschlussel aus dem Werkzeugsatz anwenden. Den Schaft des Schlusses so nah wie möglich am Klingenschutz greifen. Die Mutter entgegen der Rotationsrichtung anziehen (Linksgewinde).

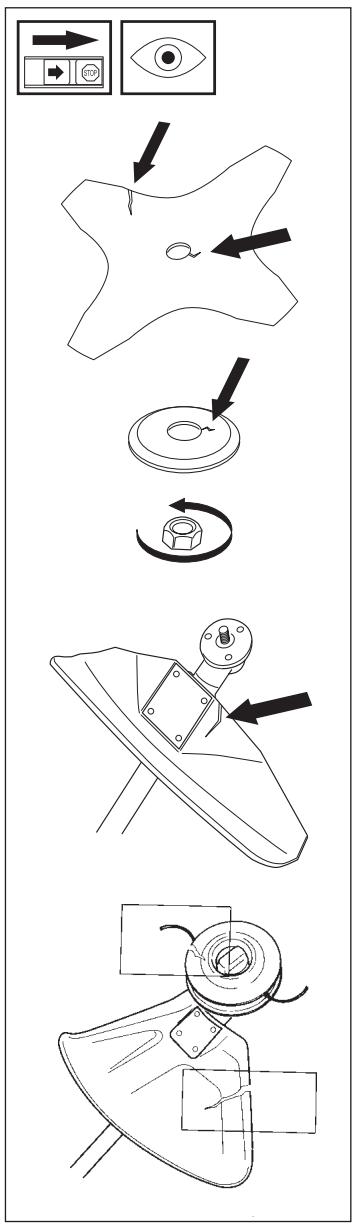

Kontrolle vor dem Start

Die folgenden Empfehlungen sind aus Sicherheitsgründen zu befolgen!

Die Klinge auf Risse hin kontrollieren, besonders am Zahnansatz und um das Mittelloch herum. Die häufigste Ursache für Risbildungen am Zahnansatz stellen beim Feilen entwickelte scharfe Ecken oder die Anwendung der Klinge in stumpfem Zustand dar. Die Klinge austauschen, wenn sie Risse aufweist.
- Den Stützflansch auf Risse hin untersuchen, die aufgrund von Materialermüdung oder zu festem Anziehen entstehen konnen. Wenn Risse zu erkennen sind, ist der Stützflansch auszuwechseln.
- Darauf achten, daß die Gegenmutter fest genug angezogen ist. Sie soll eine Schliebkraft von mind. 1,5 Nm haben. Das Anziehmoment soll 35-50 Nm betragen.
Den Schutz auf Schaden und Risse kontrollieren. Wenn er Risse hat oder

Schlagen ausgesetzt gewesen ist, den Schutz auswechseln.

• Trimmerkopf und Spritzschutz auf Schäden und Risse kontrollieren. Wenn die Teile Risse haben oder Schlägen ausgesetzt gewesen sind, müssen sie ausgewechselt werden.
• Das Gerät niemals ohne Schutz oder Spritzschutz betreiben, auch nicht mit defektem Schutz.

TECHNISCHE DATEN

Zugelassenes Zubehör J-Handgriff	Typ	Schutz für die Schneidausrüstung Teile-Nr.
Zentrumloch in Klingen/Messern Ø 20 mm
Gewinde Klingenachse M10
Grasklinge/Grasmesser	Grass 255-4 (Ø 255 4-Zähne)	503 74 40-03
	Grass 255-8 (Ø 255 8-Zähne)	503 74 40-03
	Multi 255-3 (Ø 255 3-Zähne)	503 74 40-03
Kunststoffmesser	Polytrim Ø 300	503 74 50-03
Trimmerkopf	Tap-N-Go Pro	503 74 50-03
	Auto 32	503 74 50-03
	Trimmy HII	503 74 50-03
Stützkappe	Fest	-
