GEBRUIKSAANWIJZING FS4000 MAKITA

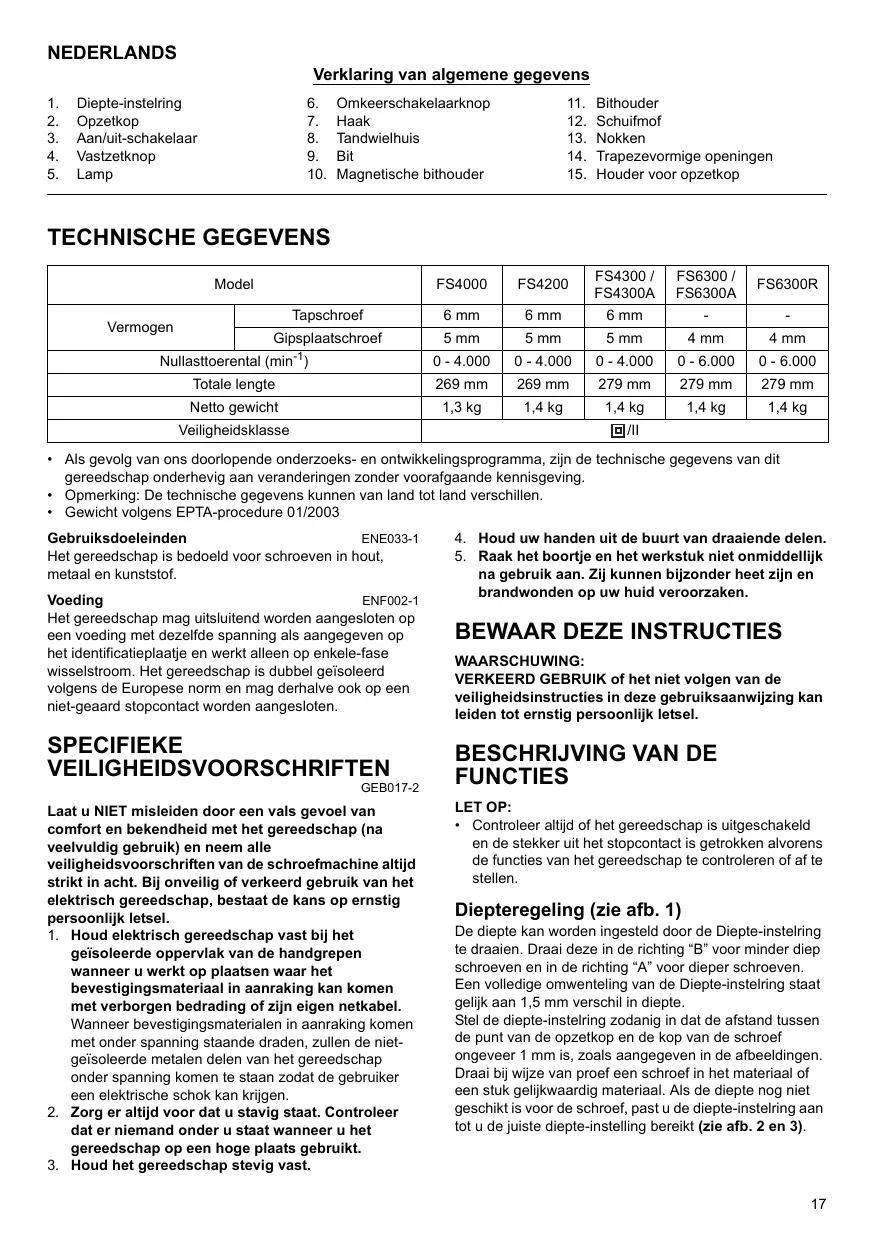

NEDERLANDS Verklaring van algemene gegevens

1. Diepte-instelring 6. Omkeerschakelaarknop 11. Bithouder

3. Aan/uit-schakelaar 8. Tandwielhuis 13. Nokken

4. Vastzetknop 9. Bit 14. Trapezevormige openingen

5. Lamp 10. Magnetische bithouder 15. Houder voor opzetkop

TECHNISCHE GEGEVENS FS4300 / | FS6300/ Model FS4000 | FS4200 | ÉSéaoon | r863004 | FS8300R Tapschroef 6 mm 6 mm 6mm = = Vermogen Gipsplaatschroef 5mm 5mm 5 mm 4 mm 4 mm Nullasttoerental (min) 0-4.000 | 0-4.000 | 0-4.000 | 0-6.000 | 0-6.000 Totale lengte 269 mm | 269 mm | 279mm | 279mm | 279mm Netto gewicht 13kg 14kg 14kg 14kg 14kg Veiligheidsklasse CII +_Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving. + Opmerking: De technische gegevens kunnen van land tot land verschillen. + Gewicht volgens EPTA-procedure 01/2003 Gebruiksdoeleinden ENE033-1 Het gereedschap is bedoeld voor schroeven in hout, metal en kunststof. Voeding ENFO02-1 Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het identificatieplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN GEBO17-2 Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van de schroefmachine aitijd Strikt in acht. Bij onveilig of verkeerd gebruik van het elektrisch gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Houd elektrisch gereedschap vast bij het

geïsoleerde opperviak van de handgrepen wanneer u werkt op plaatsen waar het bevestigingsmateriaal in aanraking kan komen met verborgen bedrading of zijn eigen netkabel. Wanneer bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de niet- geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krigen.

2. Zorg er altijd voor dat u stavig stat. Controleer

dat er niemand onder u staat wanneer u het gereedschap op een hoge plaats gebruikt.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van draaiende delen.

5. Raak het boortje en het werkstuk niet onmiddellijk

na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING: VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

FUNCTIES LET OP: + Controleer altid of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te Stellen. Diepteregeling (zie afb. 1) De diepte kan worden ingesteld door de Diepte-instelring te draaien. Draai deze in de richting *B” voor minder diep schroeven en in de richting “A” voor dieper schroeven. Een volledige omwenteling van de Diepte-instelring stat gelik aan 1,5 mm verschil in diepte. Stel de diepte-instelring zodanig in dat de afstand tussen de punt van de opzetkop en de kop van de schroef ongeveer 1 mm is, zoals aangegeven in de afbeeldingen. Draai bi wijze van proef een schroef in het material of een stuk gelikwaardig materiaal. Als de diepte nog niet geschiktis voor de schroef, past u de diepte-instelring aan tot u de juiste diepte-instelling bereikt (zie afb. 2 en 3)

In-en chakelen (zie afb. 4) LET OP: + Controleer altid, voordat u de stekker in het Stopcontact steekt, of de aan/uit-schakelaar op de iuiste manier schakelt en weer terugkeert naar de uit- Stand nadat deze is losgelaten: Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. De draaisnelheïd van het gereedschap neemt toe naarmate u meer druk uitoefent op de aan/uit-schakelaar. Laat de aan/uit-schakelaar los om het gereedschap te stoppen. Om het gereedschap continu te laten werken, knijpt u de aan/uit-schakelaar in en drukt u vervolgens op de vergrendelknop. Om vanuit de vergrendelde werking het gereedschap te Stoppen, knijpt u de aan/uit-schakelaar helemaal in en lat u deze vervolgens weer los. OPMERKING: Zelfs als de aan/uit-schakelaar is ingeschakeld en de motor draait, zal de bit pas gaan draaien nadat u de punt van de bit in een schroefkop hebt geplaatst en voonwaarise druk uitoefent zodat de koppeling aangript. Het verlichten van de lampen Voor modellen FS4200, FS4300, FS4300A, FS6300, FS6300A en FS6300R (zie afb. 5) LET OP: +_Kijk niet rechtstreeks in het licht of naar de bron van de lamp. Trek aan de aan/uit-schakelaar om de lamp in te schakelen. Laat de aan/uit-schakelaar los om de lamp uit te schakelen. OPMERKING: + Gebruik een doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen Werking van de omkeerschakelaar (zie afb. 6) LET OP: Controleer altid de draairichting alvorens het gereedschap te gebruiken. Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. Dit gereedschap is uitgerust met een omkeerschakelaar waarmee u de draairichting kunt omkeren. Duw de omkeerschakelaar naar stand < (richting À) voor de draairichting rechtsom, of naar stand =» (richting B) voor de draairichting linksom Haak (zie afb. 7) De haak is handig om het gereedschap tidelijk aan op te hangen. ONDERDELEN AANBRENGEN/ VERWIJDEREN LET OP: + Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren. Aanbrengen en verwijderen van de bit Om de bit te verwijderen, verwijdert u eerst de opzetkop door de diepte-instelring weg te trekken van het tandwielhuis (zie afb. 8). Controleer vervolgens het type bithouder waarmee uw gereedschap is uitgerust. Als de bithouder een zilverkleurige, vaste mof heeft, is het een “magnetische bithouder”. Als de bithouder losse goudkleurige en ziverkleurige moffen heef, is het een “snelbithouder” Voor een gereedschap met een magnetische bithouder Pak de bit beet met een tang en trek de bit uit de magnetische bithouder. Soms is het handig met de tang de bit heen en weer te bewegen terwi] u eraan trekt Om de bit te plaatsen, duwt u deze stevig in de magnetische bithouder. Plaats daarna de opzetkop terug door deze stevig op het tandwielhuis te drukken (zie afb. 9) Voor een gereedschap met een snelbithouder Duw de schuifmof, het goudkleurige deel van de snelbithouder, helemaal in de richting van het gereedschap en trek de bit uit de snelbithouder (zie afb. 10 en 11) Om de bit te plaatsen, duwt u deze stevig in de snelbithouder. Plaats daarna de opzetkop terug door deze stevig op het tandwielhuis te drukken (zie afb. 12). De netsnoer aankoppelen Voor model FS6300R (zie afb. 13) Steek het uiteinde van het koppelbare netsnoer zo ver mogelik in het gereedschap zodat het symbool À op het koppeladapterdeel aan de kant van het netsnoer is uitgelijnd met het symbool g op het koppeladapterdeel aan de kant van het gereedschap. Draai de koppeladapter rechtsom tot het wordt vergrendeld door de vergrendelknop (zie afb. 14). Op dat moment is de markering A op het koppeladapterdeel aan de kant van het netsnoer uitgeliind met de markering Ÿ op het koppeladapterdeel aan de Kant van het gereedschap (zie afb. 15). Het netsnoer loskoppelen (zie afb. 16) Druk het onderste deel van de vergrendelknop in en draai de koppeladapter zo ver mogelik linksom Trek daarna het koppelbare netsnoer uit het gereedschap (ziew afb. 17). De houder voor de opzetkop gebruiken (zie afb. 18) De opzetkop kan tideljk worden opgeborgen op deze houder tidens het vervangen van de bit of het gebruik zonder opzetkop. Bevestig de opzetkop op de houder

door de trapezevormige openingen in de opzetkop over de nokken op de houder te duwen. BEDIENING (zie afb. 19) Plaats de schroef op de punt van de bit en plaats de punt van de schroef op het opperviak van het werkstuk dat u wilt vastschroeven. Oefen druk uit op het gereedschap en schakel het in. Trek het gereedschap terug zodra de koppeling begint te slippen. Laat daarna de aan/uit- schakelaar los. LET OP: Wanneer u de schroef op de punt van de bit plaatst, mag u de schroef niet te hard erop duwen. Als de schroef te hard erop wordt geduwd, zal de koppeling in werking treden en de schroef plotseling gaan draaïen. Hierdoor kan het werkstuk worden beschadigd of letsel worden veroorzaakt. Zorg ervoor dat de bit recht op de schroefkop staat omdat anders de schroef en/of de bit kunnen worden beschadigd. Houd het gereedschap tidens gebruik uitsluitend aan de handgreep vast. Raak het metalen deel niet aan. ONDERHOUD LET OP: + Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, controle en vervanging van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Mekita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen. ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlik letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden: Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselike Makita-servicecentrum. Kruiskopinsteekbits Magnetische bithouder Opzetkop Kunststoffen draagdoos Bithouder Alleen voor Europese landen Geluid Het standaard A-gewogen geluidsniveau zoals vastgesteld conform EN60745: Geluidsdrukniveau (Lpa): 82 dB (A) Geluidsvermogenniveau (Lu): 93 dB (A) Onzekerheïd (K): 3 dB (A) Draag oorbescherming ENG102-1 Trilling ENG204-2 De totale trilingswaarde (Iriaxiale vectorsom) zoals vastgesteld volgens EN60745: Gebruikstoepassing: schroeven zonder slag Trillingsemissie (ay): 2,5 m/s? of minder Onzekerheid (K): 1,5 m/s? EU-verklaring van conformiteit ENH101-10 Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita- machine(s): Aanduiding van de machine: Gipsplaatschroevendraaier Modelnr.Type: FS4000, FS4200, F54300, FS6300, FS6300R in serie is geproduceerd en Voldoet aan de volgende Europese richtlijnen: 98/37/EC tot en met 28 december 2009 en daama aan 2006/42/EC vanaf 29 december 2009 En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN50144, EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Mekita International Europe Lid., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland 10 september 2008
