Producttype	Infrarood bewegingsdetector
Merk	Steinel
Model	ST 602819 (IS 240 DUO)
Afmetingen (H x B x D)	90 x 60 x 100 mm
Gewicht	Ongeveer 300 g
Voeding	230 – 240 V, 50 Hz
Maximaal vermogen (gloeilampen/halogenen)	1000 W
Maximaal vermogen (LED)	16 W (LED < 2 W) / 64 W (LED > 2 W)
Detectiehoek	240° met een openingshoek van 180°
Maximaal bereik	12 m (elektronisch gestabiliseerd)
Instelbare uitschakelvertraging	10 sec tot 15 min
Schemeringsinstelling	2 – 2000 lux
Beschermingsgraad	IP 54
Aanbevolen montagehoogte	Ongeveer 2 m
Oriëntatie van de detector	± 80°
Aantal pyro-elektrische detectoren	2
Elektrische aansluitingen	Klemmen L, N, L', PE (aarde)
Meegeleverde afdekkappen	Ja (voor lenssegmenten)
Fabrieksgarantie	3 jaar (36 maanden)
Bedrijfstemperatuur	Niet gespecificeerd (schatting -20°C tot +50°C)
Onderhoud en reiniging	Reinig de lens met een vochtige doek, geen reinigingsmiddel
Veiligheid	Schakel de stroom uit voor elke ingreep, volg de norm NF C-15100
Onderdelen en repareerbaarheid	Neem contact op met de dichtstbijzijnde Steinel-klantenservice
Beoogd gebruik	Automatische schakeling van verlichting en alarm (niet anti-inbraak)

Veelgestelde vragen - ST 602819 STEINEL

Wat is het detectiebereik van de Steinel ST 602819 ?

Het maximale bereik is 12 meter wanneer de detector op ongeveer 2 meter hoogte is gemonteerd.

Hoe stel ik de uitschakelvertraging in ?

Gebruik de knop voor de uitschakelvertraging: stand (1) voor ongeveer 10 seconden, stand (6) voor maximaal 15 minuten.

Hoe stel ik de schemeringsdrempel in ?

Draai aan de stelschroef voor schemering: stand (1) voor 2000 lux (daglichtwerking), stand (6) voor 2 lux (nachtwerking).

Kan ik het detectieveld gedeeltelijk afdekken ?

Ja, er worden insteekbare afdekkingen meegeleverd om segmenten van de lens af te dekken. U kunt ze uitknippen en onder de beschermring bevestigen.

Wat is het maximale vermogen voor LED-lampen ?

Voor LED's van minder dan 2 W is het maximale vermogen 16 W. Voor LED's van meer dan 2 W is dit 64 W.

Hoe sluit ik de detector aan op het net ?

Sluit de fase (L) aan op de eerste klem, de nul (N) op de tweede en de aarde (PE) op de onderste klem. Gebruik een kabel met 2-3 aders.

Wat moet ik doen als de detector niet uitschakelt ?

Controleer of er geen continue beweging in de zone is, of de lamp niet te dichtbij is, of de schakelaar niet in de permanente verlichtingsmodus staat. Houd alle WiFi-apparaten op afstand.

Kan de detector buiten worden gebruikt ?

Ja, het heeft een beschermingsgraad IP 54, die beschermt tegen stof en waterspatten.

Wat is de aanbevolen montagehoogte ?

De ideale hoogte is ongeveer 2 meter. Monteer het op minimaal 50 cm van elke lamp om ongewenste schakelingen te voorkomen.

Hoe reinig ik de detector ?

Reinig de lens met een vochtige doek zonder reinigingsmiddel. Vermijd schurende producten.

GEBRUIKSAANWIJZING ST 602819 STEINEL

NL - Gebruiksaanwijzing

Veiligheidsvoorschriften

■Voor alle werkzaamheden aan de bewegingsmelder dient de spanningstoevoer te worden onderbroken!
■Bij de montage moet de aan te sluiten elektrische leiding spanningsvrij zijn. Daarom EERST de stroom uitschakelen en met een spanningstester de spanningsloosheid testen.

■Bij de installatie van de bewegingsmelder werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke installatievoorschriften en aansluitingsvoorwaarden worden uitgevoerd. (België : (AREI) NBN 15-101)

Het principe

Beweging schakelt licht, alarm en veel meer aan. Voor uw gemak en uw veiligheid.

Huisdeur, garage, terras, carport of trappenhuis, magazijn of kelder, overal is deze infrarood-bewegingsmelder snel gemonteerd en gebruiksklaar.

De IS 240 DUO voor montage aan het plafond is voorzien van twee 120°-pyro-sensoren, die de onzichtbare warmtestraling van bewegende lichamen (mensen, dieren, etc.) registreren. Deze zo geregistreerde warmtestraling wordt elektronisch omgezet en aangesloten apparatuur (bijv. een lamp)

wordt ingeschakeld. Door hindernissen, zoals bijv. muren of ruiten, wordt geen warmtestraling herkend, dus vindt ook geen schakeling plaats. Met behulp van de twee pyro-sensoren wordt een registratiehoek van 240° met een openingshoek van 180° bereikt.

Belangrijk: De veiligste bewegingsregistratie heeft u, als het apparaat zijdelings in de looprichting gemonteerd resp. gericht wordt en er geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren.

Installation

■Wandbevestiging

Let op: Montage betekent netaansluiting. 230 V is levensgevaarlijk! Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester. Bij de installatie van de sensor wordt met netspanning gewerkt, dit moet vakkundig volgens NEN 1010 worden uitgevoerd. Houdt u er a.u.b. rekening mee, dat de bewegingsmelder met een 10 A-veiligheidsschakelaar moet worden beveiligd. De montageplaats moet minstens 50 cm van een lamp verwijderd zijn, omdat de warmtestraling het systeem kan activeren. De montagehoogte moet ca. 2 m bedragen. Met een schroevendraaier de bevestigingsschroef tegen de wijzers van de klok losschroeven, montageplaat naar beneden schuiven en afnemen. De draden naar het kroonsteentje niet losmaken, maar het complete kroonsteentje uitnemen door voorzichtig te trekken. De meegeleverde rubber dopjes in de montageplaat drukken.

De montageplaat tegen de wand houden en de boorgaten aftekenen; let op de stroomleiding in de wand, gaten boren en van pluggen voorzien. Om een schakeling tot stand te brengen, moet de sensor op het lichtnet worden aangesloten d.m.v. minimaal een 2-polige kabel naar de sensor en een tweede kabel naar de verbruiker. De twee rubber dopjes kunnen daarvoor met een schroevendraaler worden doorgestoken. Voor montage met ondertoevoer van de netspanningskabel zijn twee pallen onderaan de wandbevestiging voorzien, die gemakkelijk kunnen worden afgebroken. Tenslotte de afschermplaat van het huis weer bevestigen.

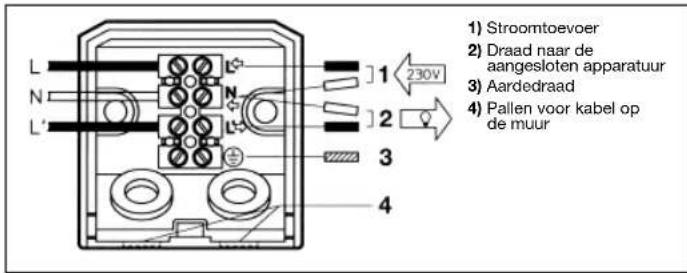

■Aansluiting van de stroomtoevoer

De stroomtoevoer bestaat uit een 2- tot 3-polige kabel.

L = stroomdraad

(meestal in Nederland meestal bruin soms zwart)

N = nuldraad (meestal blauw)

PE = eventuele aardedraad (groen/geel)

In geval van twijfel moeten de ka- bels met een spanningstester wor- den geïdentificeerd; vervolgens weer spanningsvrij maken. De kroon- steentjes zijn voor de stroomtoe- voer. De stroomdraad (L) komt van bovenaf gezien in de eerste (zie pijl) en de nuldraad (N) komt in de tweede klem. Is er ook een groen/ gele aardedraad, dan kan deze in de daarvoor aanwezige onderste klem worden aangesloten.

■Aansluiting van de draad naar de aangesloten apparatuur

Deze kabel (bijv. naar de lamp) is ook 2- tot 3-polig. De aansluiting geschiedt in de klemmen N en L' bruine draad in de sensor. De stroomvoerende draad van het aangesloten apparaat (zwarte of bruine kabel) wordt in de met L' aangegeven klem gemonteerd. De nuldraad (blauw) komt in de met N aangegeven klem, tezamen met de nuldraad van de stroomtoevoer. De eventueel aanwezige groen/gele aardedraad wordt in de onderste klem gemonteerd.

Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de draden nogmaals geïdentificeerd worden en opnieuw aangesloten. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

Aansluitvoorbeelden

1. Lamp zonder aanwezige nuldraad 2. Lamp met aanwezige nuldraad

1. Aansluiting via serieschakelaar voor handschakeling en automatische werking

2. Aansluiting via een wisselschakelaar voor permanente verlichting en automatische werking

Stand I: automatische werking Stand II: handschakeling voor permanente verlichting

Opgelet:

Uitschakelen van de installatie is niet mogelijk, alleen de keuze tussen stand I en II.

1) Bijv. 1–4 x 100 W gloeilampen
2) Aangesloten apparatuur, verlichting max. 1000 W (zie Technische gegevens)
3) Aansluitklemmen van de IS 240 DUO
4) Schakelaar binnenshuis
5) Serieschakelaar binnenshuis, hand, automatisch
6) Wisselschakelaar binnenshuis, automatisch, permanente verlichting

Functions

Nadat de bewegingsmelder aangesloten en met de wandhouder bevestigd is, kan de stroom worden ingeschakeld.

Twee inschakelmogelijkheden zijn, na het afnemen van de bevestigingsring 2, op het apparaat aanwezig.

Uitschakelvertraging (tijdinstelling) (fabrieksinstelling: 10 sec.)

Traploos instelbare brandduur van ca. 10 sec. – max. 15 min. Instelknopje op (1) = kortste tijd (10 sec.) Instelknopje op (6) = langste tijd (15 min.) Bij de instelling van de bewegingsmelder voor het registratiebereik en voor de functie- test wordt aangeraden de kortste tijd in te stellen.

Schemerinstelling (fabrieksinstelling: 2000 lux)

Traploos instelbare drempelwaarde van de sensor van 2 - 2000 lux. Instelknopje op (1) gezet = daglichtstand ca. 2000 lux. Instelknopje op (6) gezet = schemerstand ca. 2 lux. Bij de instelling van de bewegingsmelder voor het registratiebereik en voor de functie- test bij daglicht moet de stelschroef naar de linkeraanslag staan.

Reikwijdte-instelling/fijninstelling

Bij een aangenomen montagehoogte van 2 m bedraagt de maximale reikwijdte van de sensor 12 m. Indien gewenst kan het registratiebereik optimaal worden ingesteld. De meegeleverde afdekplaatjes 6 kunnen zoveel lenssegmenten als nodig afschermen om de reikwijdte individueel te verkleinen. Door het sensorhuis 3 ± 80° te draaien is bovendien nog een fijninstelling mogelijk. De afdekplaatjes 6 kunnen langs de inkepingen horizon-

taal of verticaal worden afgebroken of met een schaar worden doorgeknipt 6. Na het verwijderen van de bevestigingsring 2 kunnen deze boven in de sensorlens worden gehangen. De bevestigingsring 2 daarna weer vastdraaien, zodat de afdekplaatjes 6 vast verankerd worden. Hierdoor worden foutieve inschakelingen door bijv. auto's, voorbijgangers etc. uitgesloten of de risicoplaatsen gericht gecontroleerd.

Technische gegevens

Afmetingen (h x b x d): 90 x 60 x 100 mm
Vermogen:	gloei-/halogeenlampen	1000 W
	TL-lampen elektr. voorschakelapp.	1000 W
	TL-lampen, ongecompenseerd	500 VA
	TL-lampen, seriegecompenseerd	500 VA
	TL-lampen parallel gecompenseerd	500 VA
	halogeenlampen, laag voltage	1000 VA
	led < 2 W	16 W
	2 W < led < 8 W	64 W
	led > 8 W	64 W
	capacitieve belasting	132 μF
Stroomtoevoer: 230–240 V, 50 Hz
Registratiehoek: 240° met 180° openingshoek
Zwenkbereik sensor: fijninstelling ± 80°
Reikwijdte: max. 12 m (elektronisch gestabiliseerd)
Tijdinstelling: 10 sec. – 15 min.
Lichtgevoeligheidsinstelling: 2 – 2000 lux
Bescherming: IP 54

Bedrijfsstoringen

Storing Oorzaak Oplossing
Zonder spanning	■ zekering defect, niet ingeschakeld■ kortsluiting	■ nieuwe zekering, netschakelaar inschakelen, leiding testen met spanningstester■ aansluitingen testen
Schakelt niet aan	■ bij daglicht, lichtinstelling staat op sche-merstand■ gloeilamp defect■ netschakelaar UIT■ zekering defect■ registratiebereik niet gericht ingesteld	■ opnieuw instellen■ gloeilamp verwisselen■ inschakelen■ nieuwe zekering, evt. aansluiting controleren■ opnieuw instellen
Schakelt niet uit	■ permanente beweging in het registratiebereik■ geschakelde verlich-ting bevindt zich binnen het registratiebereik, zodat deze door temperatuurverschillen steeds ingeschakeld wordt■ serieschakelaar binnenshuis staat op permanent gebruik■ wifi-apparaat erg dicht bij de sensor geplaatst	■ bereik controleren, evt. opnieuw afstellen of met afdekplaatjes afschermen■ bereik veranderen resp. afdekken■ serieschakelaar instellen op automatisch■ afstand tussen wifi-apparaat en sensor vergroten
Schakelt steeds AAN/UIT	■ geschakelde verlichting bevindt zich binnen het registratiebereik■ bewegende dieren binnen het registratiebereik	■ bereik veranderen resp. afschermen, afstand vergroten■ bereik veranderen resp. afschermen

Storing Oorzaak Oplossing

Schakelt ongewenst aan

■ wind beweegt bomen en struiken binnen het registratiegebied■ registratie van auto's op straat■ plotselinge verande-ring van temperatuur door het weer (wind, regen, sneeuw) of af-voerlucht van ventilatoren, open ramen■ wifi-apparaat erg dicht bij de sensor geplaatst

■ bereik veranderen resp. afschermen■ bereik veranderen resp. afschermen■ bereik veranderen of montageplaats verleg-gen■ afstand tussen wifi-apparaat en sensor vergroten

Gebruik/onderhoud

De bewegingsmelder is geschikt voor het schakelen van licht en alarm. Voor speciale inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven sabotagebeveiliging hiervoor ontbreekt. Weersinvloeden kunnen de werking van de bewegingsmelder beïnvloeden, bij hevige

windvlagen, sneeuw, regen, hagel kan een foutieve schakeling voorkomen, omdat de plotselinge temperatuurverschillen niet van warmtebronnen onderscheiden kunnen worden. De registratielens 41 kan bij vervuiling met een vochtige doek (zonder reinigingsmiddel) worden schoongemaakt.

Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen: Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

Fabrieksgarantie

Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en aansluitend steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingvrije werking.

De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berusten op materiaal- of fabricagefouten, worden door ons opgelost. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn, bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan, alsmede bij breuk door vallen. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend, als het niet-gedemonteerde apparaat met kassabon of rekening (met aankoop-datum en winkeliersstempel), goed verpakt, aan het betreffende service-adres wordt opgestuurd of binnen de eerste 6 maanden naar de winkelier wordt teruggebracht.

Reparatie-service:

Informeer na afloop van de garantie-termijn of bij gebreken die niet onder de garantie vallen bij het dichtstbij-zijnde serviceadres naar de reparatie-mogelijkheden.
