Produkttyp	Infraröd rörelsedetektor
Varumärke	Steinel
Modell	ST 602819 (IS 240 DUO)
Mått (H x B x D)	90 x 60 x 100 mm
Vikt	Cirka 300 g
Strömförsörjning	230–240 V, 50 Hz
Maximal effekt (glödlampor/halogen)	1000 W
Maximal effekt (LED)	16 W (LED < 2 W) / 64 W (LED > 2 W)
Detektionsvinkel	240° med öppningsvinkel 180°
Maximal räckvidd	12 m (elektroniskt stabiliserad)
Justerbar fördröjning	10 s till 15 min
Skymningsinställning	2–2000 lux
Skyddsklass	IP 54
Rekommenderad monteringshöjd	Cirka 2 m
Detektorns orientering	± 80°
Antal pyroelektriska detektorer	2
Elektriska anslutningar	Anslutningar L, N, L', PE (jord)
Medföljande maskeringslock	Ja (för linssegment)
Tillverkargaranti	3 år (36 månader)
Driftstemperatur	Ej specificerad (uppskattning -20°C till +50°C)
Underhåll och rengöring	Rengör linsen med en fuktig trasa, inget rengöringsmedel
Säkerhet	Stäng av strömmen innan ingrepp, följ standarden NF C-15100
Reservdelar och reparerbarhet	Kontakta närmaste Steinel servicecenter
Avsedd användning	Automatisk omkoppling av belysning och larm (inte inbrottsskydd)

Vanliga frågor - ST 602819 STEINEL

Vilken detektionsräckvidd har Steinel ST 602819?

Den maximala räckvidden är 12 meter när detektorn är monterad på cirka 2 meters höjd.

Hur ställer jag in frånkopplingsfördröjningen?

Använd justeringsratten för fördröjning: läge (1) för cirka 10 sekunder, läge (6) för maximalt 15 minuter.

Hur justerar jag skymningsnivån?

Vrid på skymningsinställningen: läge (1) för 2000 lux (dagdrift), läge (6) för 2 lux (nattdrift).

Kan jag delvis maskera detektionsområdet?

Ja, medföljande insatslock gör det möjligt att maskera linssegment. Du kan klippa dem och fästa dem under skyddsringen.

Vilken maximal effekt gäller för LED-lampor?

För LED under 2 W är maxeffekten 16 W. För LED över 2 W är den 64 W.

Hur ansluter jag detektorn till elnätet?

Anslut fas (L) till första anslutningen, nolla (N) till andra och jord (PE) till den nedre anslutningen. Använd en 2-3-ledarkabel.

Vad gör jag om detektorn inte stängs av?

Kontrollera att det inte finns kontinuerlig rörelse i området, att lampan inte är för nära, eller att strömbrytaren inte är i permanent belysningsläge. Flytta bort alla WiFi-enheter.

Kan detektorn användas utomhus?

Ja, den har skyddsklass IP 54, vilket skyddar mot damm och vattenstänk.

Vilken monteringshöjd rekommenderas?

Den idealiska höjden är cirka 2 meter. Montera den minst 50 cm från alla lampor för att undvika oönskad utlösning.

Hur rengör jag detektorn?

Rengör linsen med en fuktig trasa utan rengöringsmedel. Undvik slipande produkter.

BRUKSANVISNING ST 602819 STEINEL

■Innan installation och montage påbörjas måste spänningen kopplas bort.
■Kontrollera att spänningen är bruten med en spänningsprovare.

■Eftersom rörelsevakten installeras till nätpänningen måste arbetet utföras på ett fackmannamässigt sätt och enligt gällande installationsföreskrifter.

Princip

Rörelse tänder lampor, alarm och mycket mer. För Er komfort, för Er sä kerhet.

Dörr, garage, altan, carport, trapphus, lagerutrymme eller källare, överallt kan denna rörelsevakt snabbt monteras och göras driftsklar.

IS 240 DUO är försedd med två 120° pyro-sensorer som känner av värmestrålningen från kroppar i rörelse (människor, djur etc.) Den registrerade värmestrålningen omvandlas på elektronisk väg och tänder armaturen.

Murar, fönster etc. hindrar värmestrålningen från att nå fram till sensorn. Med hjälp av de två pyro-sensorema uppnås en bevakningsvinkel på 240° och en öppningsvinkel på 180°.

Viktigt: Den säkraste rörelsebevakningen uppnås när sensorn är placerad i rät vinkel mot rörelseriktningen och inga hinder finns.

Installation

Väggmontering

Varning! Inkoppling av nätspänningen 230 V betyder livsfara! Vid installation av IS 240 DUO sker inkoppling till elnätet. Därför måste det utföras på ett fackmannamässigt sätt och enligt gäl-lande föreskrifter. Innan koppling påbörjas måste spänningen kopplas ur. Detta kontrolleras med en spänningsprovare. Avsäkra rörelsevakten med 10 A. IS 240 DUO får inte monteras närmare än 50 cm från en lampa för att undvika värmestrålningen från lampan. Rekommenderad montagehöjd är ca. 2 m. Lossa täckringen genom ett lätt tryck på de båda fördjupningarna samtidigt som man vrider motsols nedåt. Lossa fästskruven (mot-turs) och dra av montageplattan. Rör ej de inre förbindningarna till sensom, utan lösgör hela plinten inklusive vakthuset med en lätt dragning.

Sätt in medföljande gummipackningar i montageplattan. Håll denna mot väggen och märk för borrhål. Akta ledningarna! Borra och tryck in pluggarna. Inkoppling sker med två kablar, en till nätet och en till de objekt som vakten skall styra. Gör hål för kablarına i gummipackningarna med en skruvmejsel. I käpans undersida finns två brytöppningar 5för anslutning av utanpåliggande kablar. När kabelinförningen är klar kan montageplattan skruvas fast. Till sist skjuts rörelsevakens 6täckring upp igen.

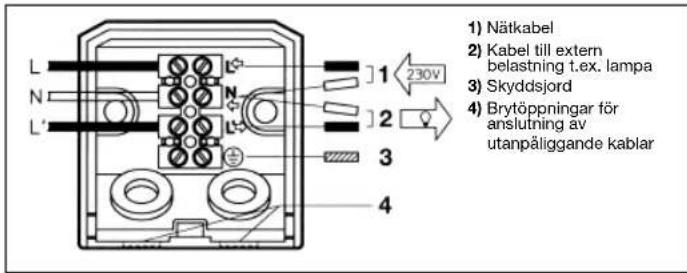

■Anslutning till nätet

L = fas, strömförande ledare (vanligen svart eller brun)

N = nolledare

(vanligen blå)

PE = eventuell skyddsledare (grön/gul)

Vid tvekan måste parterna identifieras. Spänningen kopplas in igen och identifiering sker med en spänningsprovare. OBS! Bryt spänningen igen. Fasen ansluts till L, första uttaget och nolledaren till den andra (N) (se skiss och pil). Den grön/gula skyddsledaren ansluts till den härför avsedda undre plinten.

Kabeln till belastningen (t. ex. lampor) består i regel av fas, nolla och skyddsjord. Belastningens fas (svart eller brun) ansluts till uttaget L' och nollan (blå) ansluts till uttaget som är direkt anslutet till nätets nolla. Den gul-gröna skyddsledare ansluts till den separata jordplinten.

Viktigt! En felkoppling av belastningen leder till kortslutning i vakten eller säkringsskåpet. I detta fall måste ledarna identifieras och om-koppling ske. En brytare Till-Från kan med fördel kopplas i matningen före vakten.

Kopplingsexempel

1. Armatur med nolledaren ansluten via sensorn.

1. Armatur - nolledaren direkt ansluten.

1. Koppling med 2-polig brytare för manuell och automatisk drift.

1. Anslutning via trappströmställare för permanent ljus resp. automatisk drift.

Läge I:

Automatisk drift

Läge II:

Permanent ljus

Obs!

Fränkoppling av armaturen är inte möjlig, bara driftsval mellan läge I eller läge II.

1) Ljuskällor, se teknisk data
2) Armaturer, se teknisk data
3) Anslutningsplintar IS 240
4) Strömställare 1-pol
5) Strömställare, 2-polig, manuell drift/automatik
6) Strömställare trapp, fast sken/automatik

Funktioner

När rörelsevakten är monterad och ansluten kan anläggningen tas i drift.

Två inställningsmöjligheter finns åtkomliga när täckringen 2 skjutits ner.

Tidsfördröjning (tidsinställning) (fabriksinställning: 10 sek)

Kan steglöst ställas in från ca 10 sekunder – max 15 minuter.

Ställskruven i läge 1 (vänster ändläge) = kortaste tiden (10 sek.)

Ställskruven i läge 6 (höger ändläge) = längsta tiden (15 min)

Vid inställning av bevakningsområde och funktionstest rekommenderar vi att den kortaste tiden är inställd.

Skymningsinställning (aktiveringströskel) (fabriksinställning: 2000 lux)

Kan steglöst ställas in från ca. 2 – 2000 lux. Ställskruven i läge 1 (vänster ändläge) = dagsljusdrift ca 2000 lux. Ställskruven i läge 6 (höger ändläge) = skymningsdrift 2 lux. Vid inställning av bevakningsområdet och för funktionstest i dagsljus måste ställskruven vara ställd på 1 (dagsljusdrift).

Inställning av bevakningsområdet/Justering

Vid en montagehöjd av 2 m uppnås sensors maximal räckvidd, 12 m runtom. Bevakningsområdet kan optimalt ställas in allt efter önskemål. Med hjälp av de medföljande täckplattorna 6 kan önskat antal linssegment avskärmas och individuellt förkorta räckvidden. Genom att vrida sensorhuset 3 ±80° kan en fininställning ske. Därmed undviks felkopplingar som orsakas av t ex bilar eller folk som passerar på gatan.

Täckplattorna 6 kan delas utmed de vägråta och lodräta spåren. När täckringen 2 skjutits nedåt kan dessa hängas in i linsens överdel. Skjut upp täckringen 7 igen och täckplattorna 8 är fast förankrade.

Tekniska data

Mätt (H x B x T): 90 x 60 x 100 mm
Belastningsförmåga:	Glöd-/halogenlamplast 1000 W
	Lysrör elektr. förkoppl.don 1000 W
	Lysrör okompenserade 500 VA
	Lysrör seriekompenserade 500 VA
	Lysrör parallellkompenserade 500 VA
	Lågvolt-halogenlampor	1000 VA
	LED < 2 W	16 W
	2 W < LED < 8 W	64 W
	LED > 8 W	64 W
	Kapacitiv belastning	132 μF

Spänning: 230/240 V AC, 50 Hz
Bevakningsvinkel: 240° horisontalt med öppningsvinkel 180°
Vridbarhet: fininställning ± 80°
Räckvidd: max. 12m
Efterlystid: 10 sek - 15 min.
Skymningsnivå: 2 – 2000 lux
Skyddsklass: IP54

Driftstörningar

Störning Orsak Åtgård
Ingen spänning.	■ Defekt säkring, rörelsevakten ej inkopplad.■ Kortslutning.	■ Byt säkring, slå till spänningen. Testa med spänningsprovare.■ Kontrollera ledningar och ansluten lampa.
Kopplar ej.	■ Vid dagsdrift, skymningsinställningen inställd på nattdrift.■ Glödlampan trasig.■ Strömbrytaren frånslagen.■ Defekt säkring.■ Bevakningsområdet felinställt.	■ Ändra skymningsnivån till rätt läge.■ Byt glödlampa.■ Slå till strömbrytaren.■ Byt säkring, kontrollera ev. anslutningen.■ Justera inställningen.
Bryter ej.	■ Ständig rörelse i bevakningsområdet.■ Tända lampor finns för nära rörelsevakten – värmestrålning ger återtändning.■ Ev. inkopplad inomhusbrytare är i läge för fast belysning.■ WLAN apparaten befinner sig mycket nära sensorn.	■ Kontrollera bevakningsområdet. Vid behov justera och begränsa området.■ Justera eller avskärma bevakningsområdet.■ Koppla om brytaren till automatik.■ Förstora avståndet mellan WLAN apparat och sensor.
Kopplar ständigt till och från.	■ Tända lampor finns i bevakningsområdet.■ Djur rör sig i bevakningsområdet.	■ Justera eller avskärma bevakningsområdet.Öka avståndet mellan ansluten lampa och rörelsevakt.■ Justera eller avskärma bevakningsområdet.

Störning Orsak Åtgärd

Ger oönskad kopplingar.

Blåst i träd och buskar i bevakningsområdet.Påverkan från bilar på gatan.Plötsliga temperatur förändringar genom vädrets inverkan (vind, regn, snö) eller fläktut-lopp, öppet fönster.WLAN apparaten be-finner sig mycket nära sensorn.

Justera eller avskärma bevakningsområdet.Justera eller avskärma bevakningsområdet.Justera bevaknings-området eller flytta rörelsevakten.Förstora avståndet mellan WLAN apparat och sensor.

Drift/Skötsel

Rörelsevakten med sensor är avsedd för automatisk tändning av ljus. Produkten är inte lämplig att använda som inbrottslarm eftersom den föreskrivna säkerheten mot sabotage saknas. Vädret kan påverka rörelsevaktens funktion.

Vid kraftiga vindbyar, snö, regn eller hagel kan det ske felaktiveringar eftersom sensorn inte kan skilja de plötsliga temperaturskillnaderna från värmekällor. När linsen är smutsig kan den rengöras med en fuktig trasa (utan rengöringsmedel).

Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Tillverkargaranti

Denna STEINEL produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Garantin gäller i 36 månader från inköpsdagen. Vi återgärdar fel som be- ror på material- eller tillverkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin omfattar inte slitage och skador orsakade av felaktig hanterande av produkten. Bristande underhåll och skötsel omfattas ej heller av garantin. Följskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får vara isärtaget, sändes väl förpackat med fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas in till inköpsstället för återgård.

Reprationsservice:

Efter garantins utgång eller vid fel som inte omfattas av garantin kann produkten ev. repareras, kontakta oss för information.

Vha. de to pyrosensorer opnås en registreringsvinkel på 240° med en åbningsvinkel på 180°.

■Tilkobling av nettledning

(som regel svart eller brun)

■Tilkobling av apparatledning

Apparatledningen (f.eks. til en lampe) består også av en 2- til 3 ledet kabel som kobles til klemmene N og L'. Den ene fasen (svart eller brun ledning) monteres i klemmen merket L'. Den andre fasen (blå) forbindes med en fase fra nettledningen i klemmen merket N. En eventuell grønn/gul jordingsleder festes i den nederste klemmen.

OBS: En forveksling av koblingene fører til kortslutning i apparatet eller i sikringsskapet. I dette tilfelle må de enkelte kablene identifiseres og monteres på nytt. Det kan selvsagt monteres en bryter på nettledningen til å slå AV og PÅ.

Koblingseksempler
