Produkta veids	Tīra sinusoidāla viļņa invertors
Zīmols	Dometic
Modelis	SP600-24
Nepārtraukta izejas jauda	600 W
Maksimālā izejas jauda	1500 W (dažas sekundes)
Izejas spriegums	230 V AC / 50 Hz ± 3 Hz
Ieejas spriegums	24 V DC
Pašpatēriņš	210 mA
USB ports	5 V / 2,1 A
Izmēri (G x D x H)	140 x 244,5 x 71 mm
Viļņa tips	Tīra sinusoidāla
Galvaniskā izolācija	Jā (ieeja/izeja izolēta)
Ventilācija	Ar temperatūras kontroli
Aizsardzības	Īssavienojums, pārslodze, pārkaršana, polaritātes maiņa
Mīkstās palaišanas funkcija	Jā
Tālvadība	Jā (caur RJ11)
Zema akumulatora brīdinājums	Jā
Iekšējie drošinātāji	2 x 25 A (balts)
Apkope	Tīrīšana ar mitru drānu, savienojumu pārbaude
Garantija	Juridiskā garantija

Bieži uzdotie jautājumi - SP600-24 DOMETIC

Kāda ir atšķirība starp SM un SP modeļiem?

SM modeļi ražo modificētu sinusoidālu vilni, savukārt SP modeļi (tostarp SP600-24) ražo tīru sinusoidālu vilni, kas vairāk piemērota jutīgām ierīcēm.

Vai es varu pieslēgt invertoru tieši kontaktligzdai?

Nē, invertors ir paredzēts pieslēgšanai 24 V līdzstrāvas akumulatoram. Tas pārveido šo spriegumu 230 V maiņstrāvā.

Kā uzstādīt SP600-24?

Uzstādiet ierīci akumulatora tuvumā uz virsmas, kas spēj izturēt tās svaru. Izmantojiet pievienotos kabeļus, ievērojiet polaritāti un uzstādiet drošinātāju uz pozitīvā kabeļa. Skatiet rokasgrāmatu savienojumu shēmām.

Ko nozīmē sarkanā gaismas diode?

Sarkanā gaisma norāda uz darbības traucējumiem (pārslodze, īssavienojums, pārmērīga temperatūra utt.). Izslēdziet ierīci un pārbaudiet iespējamos cēloņus.

Kā nomainīt iekšējo drošinātāju?

Atskrūvējiet priekšējo paneli, nolieciet to, noņemiet vāku un nomainiet bojāto drošinātāju ar identisku modeli (25 A balts SP600-24). Uzmanību: šī darbība jāveic kvalificētam elektriķim.

Vai es varu izmantot pagarinātāju starp invertoru un ierīci?

Jā, bet pagarinātājs nedrīkst pārsniegt 1,5 metru, lai izvairītos no sprieguma zudumiem.

Vai invertors var darbināt ledusskapi?

Jā, ar nosacījumu, ka ledusskapja palaišanas jauda nepārsniedz 1500 W (maksimālā jauda). Pārbaudiet nominālo jaudu.

Kā tīrīt ierīci?

Atvienojiet ierīci un notīriet to ar mitru drānu. Neizmantojiet abrazīvus līdzekļus un neļaujiet ūdenim iekļūt iekšā.

Ko darīt, ja invertors neieslēdzas?

Pārbaudiet akumulatoru (spriegums >= 24 V), savienojumus, drošinātājus un vai slēdzis ir pozīcijā 1. Ja problēma turpinās, sazinieties ar speciālistu.

Vai es varu izmantot tālvadības pulti ar SP600-24?

Jā, jūs varat pievienot ārējo slēdzi (piemēram, RC03) caur RJ11 portu. Iestatiet ieslēgšanas/izslēgšanas slēdzi pozīcijā 2, lai aktivizētu tālvadību.

LIETOŠANAS INSTRUKCIJA SP600-24 DOMETIC

LV Strāvas pārveidotājs Lietošanas rokasgrāmata.... 267

Attēlu saraksts

1 Svarīgas piezīmes....267 2 Simbolu skaidrojums.... 267 3 Drošības norādes....268 4 Komplektācija.... 268 5 Paredzētais izmantošanas mērķis....269 6 Mērķauditorija....269 7 Tehniskais apraksts....269 8 Pirms uzstādīšanas....270 9 Uzstādīšana....271 10 Pievienošana ārējam elektrotīklam (SP1000I-12, SP1500I-12 un SP2000I-12 modeļiem).... 272 11 Tālvadības pults pievienošana....272 12 Ekspluatācija....273 13 Drošinātāju nomaiņa....273 14 Tīrīšana un apkope....274 15 Atkritumu pārstrāde....274 16 Garantija....275 17 Tehniskie dati....275

1 Svarīgas piezīmes

Lūdzu, rūpīgi izlasiet un ņemiet vērā visus produkta rokasgrāmatā iekļautos norādījumus, vadlīnijas un brīdinājumus, lai nodrošinātu, ka jūs šo produktu vienmēr uzstādāt, lietojat un apkopjat atbilstoši. Šie norādījumi ir OBLIGĀTI jāsaglabā kopā ar šo produktu.

Lietojot šo produktu, jūs apstiprinat, ka esat rūpīgi izlasījuši visus norādījumus, vadlīnijas un brīdinājumus, un jūs saprotat un piekrītat ievērot šeit izklāstītos noteikumus un nosacījumus. Jūs piekrītat lietot šo produktu tikai paredzētajiem mērķiem un lietojumam saskaņā ar norādījumiem, vadlīnijām un brīdinājumiem, kas izklāstīti šī produkta rokasgrāmatā, kā arī ievērojot visus piemērojamos normatīvos aktus. Šeit izklāstīto norādījumu un brīdinājumu neizlasīšana un neievērošana var izraisīt traumas sev un citiem, vai radīt bojājumus pašam produktam vai apkārt esošam īpašumam. Informācija šajā produkta rokasgrāmatā, tai skaitā norādījumi, vadlīnijas, brīdinājumi un saistītā dokumentācija, var tikt mainīta un papildināta. Lai iegūtu jaunāko informāciju par produktu, apmeklējiet vietni documents.dometic.com.

2 Simbolu skaidrojums

BRĪDINĀJUMS!

Apzīmē bīstamu situāciju, kas izraisīs nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

ESIET PIESARDZĪGI!

Apzīmē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

ŅEMIET VĒRĀ!

Apzīmē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

Piezīme: Papildu informācija produkta lietošanai.

3 Drošības norādes

BRĪDINĀJUMS! Šo brīdinājumu neievērošana var izraisīt nāvējošas vai smagas traumas.

• Ugunsgrēka gadījumā izmantojiet elektroierīcēm piemērotu ugunsdzēsības aparātu.
• Nelietojiet ierīci, ja tai ir redzami bojājumi.

ESIET PIESARDZĪGI! Šo brīdinājumu neievērošana var izraisīt nāvējošas vai smagas traumas.

• Uzstādīšanu, montāžu, elektroinstalāciju, kā arī jebkurus pārējos darbus drīkst veikt tikai kvalificēti elektriķi. Nepareizi veikts remonts var radīt nopietnus apdraudējumus.
• Uzstādīšana nav atļauta potenciāli sprādzienbīstamās zonās, piemēram, telpās, kurās ir uzliesmojoši šķidrumi vai gāzes.
• Neuzstādiet vai neglabājiet ierīci atklātas liesmas vai citu siltuma avotu (sildītāju, tiešu saules staru, gāzesplīšu u.c.) tuvumā.
• Nelaujiet bērniem rotaļāties ar ierīci.
• Bērni, kas sasnieguši 8 gadu vecumu, un personas ar ierobežotām fiziskām, uztveres vai garīgām spējām vai bez pieredzes un zināšanām šo ierīci drīkst lietot tikai tad, ja šādas personas tiek uzraudzītas vai ir saņēmušas norādījumus par ierīces drošu lietošanu, un ir izpratušas iespējamos riskus.

NEMIET VĒRĀ! Apzīmē bīstamu situāciju, kas var izraisīt materiālu kaitējumu, ja netiks novērsta.

• Pārliecinieties, ka barošanas avota spriegums atbilst uz marķējuma plāksnītes norādītajam.
• Nekādā gadījumā neiegremdējiet ierīci ūdenī.
• Sargājiet ierīci un vadus no karstuma un mitruma.
• Nepakļaujiet ierīci lietus ietekmei.
• Pārliecinieties, ka montāžas virsma spēj noturēt ierīces svaru.
• Novietojiet vadus tā, lai aiz tiem nevarētu paklupt un nevarētu tos sabojāt.
• Izmantojiet caurulvadus vai kabeļu kanālus, ja nepieciešams izvilkt vadus cauri metāla paneļiem vai citiem paneļiem ar asām malām.

4 Komplektācija

Apraksts Daudzums

Strāvas pārveidotājs 1

Sarkans barošanas vads 1

Melns barošanas vads 1

Lietošanas rokasgrāmata 1

5 Paredzētais izmantošanas mērķis

Šī ierīce ir paredzēta, lai pievienotajai aparatūrai nodrošinātu 230 V spriegumu, kas iegūts no 12 V vai 24 V ieejas sprieguma. Šo ierīci paredzēts izmantot autofurgonos, kemperos un autobusos.

Modeļu līnijā ir divu veidu ierīces:

• SM400-12, SM600-12, SM600-24, SM1000-12 un SM1500-12 modeļi ir strāvas pārveidotāji ar modificētu sinusoidālā viļņa izeju.
• SP400-12, SP600-12, SP600-24, SP1000-12, SP1500-12, SP1500-24, SP3000-12 un SP3000-24 modeļi ir strāvas pārveidotāji ar tīru sinusoidālā viļņa izeju.

SP1000I-12, SP1500I-12 un SP2000I-12 modeļiem ir integrēta prioritātes funkcija (IVT) un ar drošinātāju aizsargāta ieejas (IEC) kontaktligzda ārējā barošanas avota pievienošanai.

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamus bojājumus.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

• nepareiza montāža vai pievienošana, tostarp pārmērīgs spriegums;
• nepareiza apkope vai tādu neoriģinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;
• produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;
• lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

6 Mērķauditorija

Pieslēgumu elektroenerģijas avotam drīkst veikt tikai kvalificēts elektriķis, kuram ir pārbaudītas prasmes un zināšanas par elektroaprīkojuma un elektroinstalāciju uzbūvi un lietošanu, kurš pārzina spēkā esošos noteikumus attiecīgajā valstī, kurā šī ierīce tiek uzstādīta vai lietota, un kurš ir apguvis drošības instruktāžu iespējamo risku noteikšanai un novēršanai.

7 Tehniskais apraksts

Ierīcei ir divi galvenās ķēdes posmi 12 V līdzstrāvas (DC) vai 24 V līdzstrāvas (DC) ieejas sprieguma pārveidošanai maiņstrāvas izejas spriegumā. Pirmajā posmā izolēts augstas frekvences DC/DC pārveidotājs pārveido 12 V līdzstrāvas vai 24 V līdzstrāvas ieejas spriegumu līdzstrāvas izejas spriegumā līdz 400 V. Pēdējais posms sastāv no pārveidotāja, kas pārveido līdzstrāvas augstsprieguma kopni 230 V maiņstrāvas spriegumā.

Ierīcei ir tālāk norādītās galvenās funkcijas.

• Zems patēriņš. - Galvaniski izolēta ieeja un izeja papildu drošībai. - Ventilatora ātruma kontrole atkarībā no temperatūras klusākai darbībai. - Integrēts prioritātes slēdzis starp ārējo elektrotīklu un akumulatoru. • Gatavība iesl./izsl. tālvadībai.

LV

• Brīdinājums par zemu akumulatora spriegumu.
• Izslēgšanās augsta vai zema akumulatora sprieguma gadījumā.
• Izslēgšanās pārslodzes gadījumā.
• Aizsardzība pret īssavienojumu, pārkaršanu, pārslodzi un mainītu polaritāti.
• Soft Start funkcija.

8 Pirms uzstādīšanas

Prasības akumulatoram

Akumulatora veids un izmērs var ievērojami ietekmēt strāvas pārveidotāju veiktspēju. Tāpēc jānosaka lietošanas ilgums starp uzlādēm un tas, kāda veida slodzēs strāvas pārveidotājs darbosies. Lai attiecīgajam lietojumam noteiktu minimālās akumulatora prasības, veiciet tālāk uzskaitītās darbības.

1. No marķējuma nosakiet jaudas vērtības katrai ierīcei, kas vienlaicīgi tiks izmantotas, pieslēdzot tās strāvas pārveidotājam. Lielākoties enerģijas patēriņu izsaka vatos. Ja tas ir izteikts ampēros, reiziniet vērtību ar 230 V, lai iegūtu vērtību vatos.
2. Nosakiet, cik stundas aprīkojums darbosies līdz atkārtotai akumulatora uzlādei.
3. Aprēķiniet kopējo nepieciešamo elektroenerģijas daudzumu Wh (vatstundās), reizinot augstāk noteikto laiku ar jaudas vērtību vatos. Daliet rezultātu ar 10, ja strāvas pārveidotāja ieejas spriegums ir 12 V, vai ar 20, ja tas ir 24 V. Iegūtā vērtība ampērstundās (Ah) norāda uz attiecīgajam lietojumam nepieciešamo jaudu.

Piezīme: Ja iespējams, uzlādējiet akumulatoru, kad tā uzlādes līmenis nav nokrities zemāk par 50 %. Šādi tiek krietni pagarināts akumulatora dzīves cikls, salīdzinājumā ar uzlādes veikšanu tad, kad tas izlādējies pilnībā.

Iespējamie traucējumu cēloņi

Pastāv iespēja, ka no nekvalitatīvām audio sistēmām, kas pievienotas strāvas pārveidotājam, var būt dzirdama dūkoņa. Tas notiek tāpēc, ka audio sistēmas barošanas bloks nespēj pietiekami filtrēt modificēto sinusoidālo vilni, ko rada strāvas pārveidotājs. Risinājums ir izmantot audio sistēmu, kas aprīkota ar augstas kvalitātes barošanas bloku, vai izmantot tīra sinusoidālā viļņa strāvas pārveidotāju. Kad strāvas pārveidotājs darbojas, tas var traucēt dažu televīzijas kanālu uztveršanu. Ja vērojami traucējumi, veiciet tālāk norādītās darbības.

1. Pārliecinieties, vai strāvas pārveidotāja šasijas zemējuma skrūve ir pievienota transportlīdzekļa zemējumam.
2. Pārliecinieties, vai televizora antena nodrošina pietiekamu signālu un antenas vads nav bojāts.
3. Starp akumulatoru un strāvas pārveidotāju lietojiet pēc iespējas īsākus vadus un savijiet tos kopā, lai mazinātu izstarotās emisijas.
4. Novietojiet televizoru pēc iespējas tālāk no strāvas pārveidotāja.
5. Kad televizors ir ieslēgts, nedarbiniet strāvas pārveidotāju ar pārlieku lielu slodzi.

Aizsardzība pret strāvas noplūdi (izņemot SP1000I-12, SP1500I-12 un SP2000I-12 modeļiem)

ŅEMIET VĒRĀ! Bojājumu risks

Lai vairākas ierīces varētu darboties droši, ir svarīgi, ka kontaktligzdas sadales ķēdē iebūvēts noplūdes strāvas slēdzis (paliekošās strāvas slēdzis).

Zemējuma kontaktligzda paredzēta drošības sistēmai, piemēram, paliekošās strāvas slēdzim (RCCB). Pievienojiet paliekošās strāvas slēdzi saskaņā ar diagrammu.

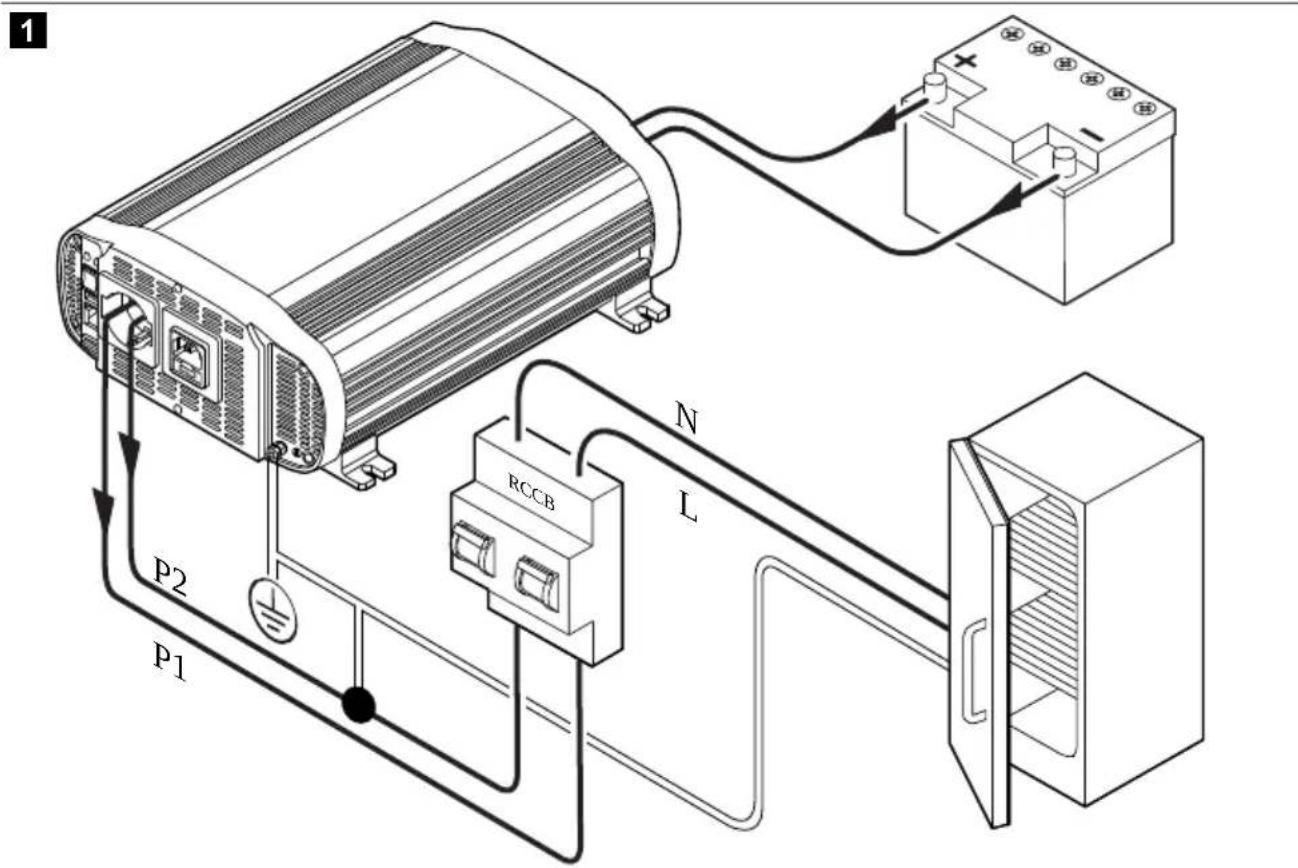

att. 1 lpp. 1

1. Pievienojiet fāzes (P1) un neitrāles (P2) izeju paliekošās strāvas slēdža ieejai.
2. Pievienojiet strāvas pārveidotāja zemējumu pie viena no diviem vadiem, kas pievienots paliekošās strāvas slēdža ieejai.
3. No paliekošās strāvas slēdža ieejas pievienojiet ierīcēm neitrāles un fāzes izeju.
4. Pievienojiet strāvas pārveidotāja zemējumu ierīču zemējumam.

NEMIET VĒRĀ! Bojājumu risks

Diagramma attiecas tikai uz savienojumu ar strāvas pārveidotāja izeju. Ārējā elektrotīkla ieejas IEC spraudnis jāpievieno ārējā elektrotīkla slēdža izejai.

Aizsardzība pret strāvas noplūdi (SP1000I-12, SP1500I-12 un SP2000I-12 modeļiem)

SP1000I-12, SP1500I-12 un SP2000I-12 modeļu izejas kontaktligzdu aizsargā drošinātājs.

att. 2 lpp. 1

Lai izveidotu TN tipa zemējumu, pārliecinieties, ka drošinātājs ir ievietots ietverē① Lai izveidotu TE tipa zemējumu, pārliecinieties, ka drošinātājs nav ievietots ietverē①

9 Uzstādīšana

ESIET PIESARDZĪGI! Bojājumu risks

Neuzstādiet ierīci siltuma avotu tuvumā vai nepietiekami ventilētās vietās.

Piezīme: Ierīci iespējams uzstādīt jebkādā pozīcijā. Ja uzstādiet to uz vertikālas virsmas, ieteicams ierīces garāko malu nostādīt paralēli grīdai.

Piezīme: Uzstādiet ierīci pēc iespējas tuvāk 12 V / 24 V barošanas avotam.

1. Montējiet ierīci, izmantojot četrus montāžas atlokus un atbilstošas skrūves.

NEMIET VĒRĀ! Bojājumu risks

Pirms ierīces pievienošanas pārliecinieties, ka barošanas slēdzis ir izslēgtā pozīcijā.

Piezīme: Izmantojiet komplektā iekļautos vadus, lai ierīcei pievienotu akumulatoru. Ja attālums starp akumulatoru un ierīci pārsniedz 2 metrus, palieliniet vada šķērsgriezumu, lai izvairītos no sprieguma krituma un jaudas zudumiem.

1. Savienojiet akumulatora negatīvo polu ar strāvas pārveidotāja negatīvo polu. ①

NEMIET VĒRĀ! Bojājumu risks

Pievienoto ierīču aizsardzībai uz pozitīvā akumulatora vada uzstādiet drošinātāju.

1. Savienojiet akumulatora pozitīvo polu ar strāvas pārveidotāja pozitīvo polu. ②
2. Ievietojiet drošinātāju vada turētājā.

UZMANĪBU! Bojājumu risks

Pirms ierīces pievienošanas strāvas pārveidotājam pārliecinieties, ka tā ir izslēgta.

1. Pievienojiet 230 V ierīci izejas kontaktligzdai. ③
2. Ieslēdziet strāvas pārveidotāju ar ieslēgšanas/izslēgšanas slēdzi. ④

Piezīme: Kad strāvas pārveidotājs ir ieslēgts, uz 3 līdz 5 sekundēm iedegas gan sarkanā, gan zaļā gaismas diode. Pēc brīža sarkanā gaismas diode nodziest, un ierīce izdod skaņas signālu. Zaļā gaismas diode norāda, ka strāvas pārveidotājs darbojas pareizi.

UZMANĪBU! Bojājumu risks

• Ja plānojat pieslēgt vairāk nekā vienu ierīci, vispirms pievienojiet to, kurai nepieciešams vairāk jaudas.
• Pārliecinieties, ka kombinētā jūsu ierīču jauda nepārsniedz strāvas pārveidotāja izejas jaudu.
• Ja starp strāvas pārveidotāju un ierīci izmantojat pagarinātāju, tā garums nedrīkst pārsniegt 1,5 m.
• Nepievienojiet strāvas pārveidotāju tādai maiņstrāvas ķēdei, kur nulles vads ir savienots ar zemējumu.
• Pievienojiet papildu 230 V ierīces un ieslēdziet tās.
• Lai uzlādētu 5 V ierīci, pievienojiet to USB portam. ⑤

10 Pievienošana ārējam elektrotīklam (SP1000I-12, SP1500I-12 un SP2000I-12 modeļiem)

Ir iespējams pievienot IEC vadu ārējā elektrotīkla kontaktligzdai, lai tieši apgādātu pievienotās ierīces ar maiņstrāvas spriegumu no publiskā elektrotīkla.

att. 5 lpp. 4

Pievienojiet vadu kontaktligzdai①

11 Tālvadības pults pievienošana

Ierīci iespējams vadīt attālināti ar izvēles aprīkojumā pieejamu ārējo slēdzi (RC03) vai jebkuru citu standarta slēdzi, kas pielāgots ierīces RJ11 savienojumam ⓣTālākais kontakttapu konfigurāciju apraksts var tikt izmantots kā vadlīnija, izvēloties standarta ārējos slēdžus.

att. 6 lpp. 4

Izvēles aprīkojuma RC03 ārējam slēdzim ir šāda kontakttapu konfigurācija:

Lai iespējotu tālvadības pulti, pārslēdziet iesl./izsl. slēdzi ②. pozīcijā.

12 Ekspluatācija

att. 7 lpp. 5

iesl./izsl. slēdzis

Lai ieslēgtu ierīci, pārslēdziet iesl./izsl. slēdzi ⑪. pozīcijā. Lai izslēgtu ierīci, pārslēdziet iesl./izsl. slēdzi ⑩. pozīcijā.

Lai iespējotu tālvadības pulti, pārslēdziet iesl./izsl. slēdzi ⑫. pozīcijā.

LED indikatori

Ierīce aprīkota ar zaļu un sarkanu LED indikatoru, lai parādītu darbības statusu.

LED Apraksts
Green lerīce ir ieslēgta un darbojas pareizi
Red lerīces kļūme

13 Drošinātāju nomaiņa

BRĪDINĀJUMS!

• Nāvējoša elektrošoka risks - Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis.

Ierīce ir aizsargāta ar integrētu elektronisko shēmu. Turklāt arī drošinātāji atrodas ierīces iekšpusē. Apgrieztas polaritātes gadījumā drošinātājs nostrādā. Ierīcēm ar IVT funkciju ir arī stikla drošinātājs, kas atrodas ārējā elektrotīkla savienojuma IEC kontaktligzdā. Rezerves drošinātāji ir iekļauti produkta iepakojumā.

Iekšējo drošinātāju nomaiņa

att. 8 lpp. 5

1. Izņemiet sešas skrūves.

att. 9 lpp. 6

1. Lieciet priekšējo paneli uz priekšu. ①
2. Noņemiet vāku. ②

LV

att. 10 lpp. 6

1. Nomainiet drošinātāju. ①

Modelis Drošinātāju	daudzums	Drošinātāja nominālvērtība
SM400-12, SP400-12 1 50 A (sarkans)
SM600-12, SP600-12 2 50 A (sarkans)
SM600-24, SP600-24 2 25 A (balts)
SM1000-12, SP1000-12 4 30 A (zaļš)
SM1500-12, SP1500-12 6 30 A (zaļš)
SP1500-24 6 15 A (zils)
SP2000-12 8 30 A (zaļš)
SP3000-12 12 30 A (zaļš)
SP3000-24 12 15 A (zils)

IEC kontaktligzdas drošinātāja nomaiņa

att. 11 lpp. 7

1. Atveriet kontaktligzdas korpusa vāku ①
2. Nomainiet drošinātāju. ②

Modelis Drošinātāju	daudzums	Drošinātāja nominālvērtība
SP1000I-12, SP1500I-12 un SP2000I-12	1	10 A (F10AL 250V stikla drošinātājs)

Piezīme: Pēc drošinātāja nomaiņas ierīce pati pārstartējas. Ja pēc drošinātāja nomaiņas ierīce nedarbojas pareizi, sazinieties ar tehniķi, lai novērstu problēmu.

14 Tīrīšana un apkope

Laiku pa laikam notīriet produktu ar mitru drānu. Pārbaudiet, vai ieejas un izejas savienojumi ir cieši un droši. Pārliecinieties, ka netīrumi vai jebkādi citi materiāli nebloķē ventilācijas atveres.

15 Atkritumu pārstrāde

Iepakojuma materiālu pārstrāde: Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros.

Produktu pārstrāde, kuri satur iebūvētus akumulatorus, atkārtoti uzlādējamus akumulatorus vai gaismas avotus.

• Ja produktam ir iebūvēts akumulators, atkārtoti uzlādējams akumulators vai gaismas avots, to pirms utilizācijas nav nepieciešams demontēt.
• Ja vēlaties utilizēt nolietoto produktu, sazinieties ar vietējo atkritumu šķirošanas centru vai specializēto izplatītāju, lai noskaidrotu, kā to pareizi izdarīt saskaņā ar spēkā esošajiem atkritumu apsaimniekošanas noteikumiem.
• Produktu iespējams utilizēt bez maksas.

16 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar ražotāja filiāli savā valstī (skatiet dometic.com/dealer) vai tirgotāju.

Nosūtot ierīci remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• čeka kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Ņemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

17 Tehniskie dati

	SM400-12 SM600-12 SM600-24
Pastāvigā izejas jauda 400 W 600 W
Maksimālā izejas jauda 800 W (dažas sekundes) 1200 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence	230 VAC / 50 Hz ± 3 Hz
USB izeja 5 V pie 2,1 A
Ieejas spriegums 12 V 24 V
Pašpatēriņš	200 mA	510 mA	170 mA
Izmēri (plat. x dzil. x augst.)	140 mm × 184 mm × 71 mm	140 mm × 214 mm × 71 mm	140 mm × 214 mm × 72 mm
Sertifikats	UK C E E50(10 R - 05 0094)

	SM1000-12	SM1500-12
Pastāvīgā izejas jauda	1000 W	1500 W
Maksimālā izejas jauda	2000 W (dažas sekundes)	3000 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence	230 VAC / 50 Hz ± 3 Hz
USB izeja 5 V pie 2,1 A
leejas spriegums	12 V
Pašpatēriņš	330 mA	560 mA

	SM1000-12 SM1500-12
Izmēri (plat. x dzil. x augst.)	262 mm × 270 mm × 121 mm	262 mm × 270 mm × 107.5 mm
Sertifikāts

	SP400-12 SP600-12 SP600-24
Pastāvīgā izejas jauda 400 W 600 W
Maksimalā izejas jauda 1000 W (dažas sekundes) 1500 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence	230 VAC / 50 Hz ± 3 Hz
USB izeja 5 V pie 2,1 A
leejas spriegums	12 V		24 V
Pašpatērinš	325 mA	375 mA	210 mA
Izmēri (plat. x dzil. x augst.)	140 mm × 214.5 mm × 71 mm	140 mm × 244.5 mm × 71 mm	140 mm × 244.5 mm × 71 mm
Sertifikāts

	SP1000-12	SP1000I-12
Pastāvīgā izejas jauda	1000 W
Maksimālā izejas jauda	2500 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence	230 VAC / 50 Hz ± 3 Hz
USB izeja 5 V pie 2,1 A
leejas spriegums	12 V
Pašpatēriņš	490 mA
Pārslēgšanās laiks no akumulatora uz ārējo elektrotīklu	-	0,02 s
Pārslēgšanās laiks no ārējā elektrotīkla uz akumulatoru	-	0,1 s
Izmēri (plat. x dzil. x augst.)	262.4 mm × 270 mm × 107.5 mm	262.4 mm × 270 mm × 121 mm

	SP1500-12	SP1500I-12	SP1500-24
Pastāvīgā izejas jauda		1500 W
Maksimālā izejas jauda		4000 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence		230 VAC / 50 Hz ± 3 Hz
USB izeja		5 V 2,1 A
leejas spriegums	12 V		24 V
Pašpatēriņš	590 mA		300 mA

	SP1500-12 SP1500I-12 SP1500-24
Pārslēgšanās laiks no akumu-latora uz ārējo elektrotiklu	-0,02 s-
Pārslēgšanās laiks no ārējā elektrotikla uz akumulatoru	-0,1 s-
Izmēri (plat. x dzil. x augst.) 270 mm ×322.4 mm × 107.5 mm		270 mm ×322.4 mm × 121 mm	270 mm ×322.4 mm × 107.5 mm
Sertifikāts
			DS.,

Pastāvīgā izejas jauda 2000 W 3000 W
Maksimālā izejas jauda	6000 W (dažas sekundes)	8000 W (dažas sekundes)
Izejas spriegums (RMS)/frekvence		230 VAC / 50 Hz ± 3 Hz
USB izeja		5 V pie 2,1 A
leejas spriegums	12 V		24 V
Pašpatēriņš	690 mA	1270 mA	725 mA
Pārslēgšanās laiks no akumu-latora uz ārējo elektrotīklu	0,02 s	-	-
Pārslēgšanās laiks no ārējā elektrotīkla uz akumulatoru	0,1 s	-	-
Izmēri (plat. x dzil. x augst.) 270 mm × 385 mm × 107.5 mm		270 mm × 412 mm × 107.5 mm	270 mm × 412 mm × 107.6 mm
Sertifikāts		09
