CVS 651 Bp - Slaucītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Sūcošā slotiņmašīna
Zīmols	Kärcher
Modelis	CVS 651 Bp
Paredzētais lietojums	Paklāju un iekštelpu tekstila grīdu sausa tīrīšana, profesionālai lietošanai
Izmēri (G × P × A)	980 × 675 × 1070 mm
Tukšā svars	39 kg
Kopējais atļautais svars	54 kg
Barošana	Litija jonu akumulators 36 V, 7,5 Ah (modelis Battery Power+ 36/75)
Darbības laiks	Līdz 60 minūtēm
Darba platums	450 mm (ar sānu slotiņu: 625 mm)
Maksimālā virsmas jauda	2500 m²/h
Putekļu tvertnes tilpums	20 L (maks. slodze 15 kg)
Filtrācija	Plakans kroku filtrs no poliestera filca ar PTFE pārklājumu (putekļu klase M), priekšfiltrs
Skaņas jaudas līmenis	72 dB(A)
Roku-rokas vibrācijas	< 2,5 m/s²
Galvenās funkcijas	Antistatiska rullīšu birste ar spiediena regulēšanu, sānu slotiņa, automātiska priekšfiltra tīrīšana, LED spiediena displejs, Ieslēgšanas/Izslēgšanas slēdzis
Apkope un tīrīšana	Tīrīt putekļu filtru ik pēc ~10 h, nomainīt, ja bojāts; pārbaudīt un nomainīt slotiņas un birsti atbilstoši nodilumam; noregulēt blīvējuma lentes
Drošība	Pārsega slēdzis (apstāšanās, ja atvērts), Ieslēgšanas/Izslēgšanas slēdzis, aizsardzība pret pārslodzi (elektroniska), norādījumi par nogāzēm un bīstamām vielām
Rezerves daļas un remontējamība	Oriģinālie Kärcher piederumi (slotiņas, filtrs, maisiņi, akumulators, lādētājs); pilnvarots pēcpārdošanas serviss
Vispārīga informācija	Garantija atbilstoši valsts noteikumiem; neizmest kopā ar sadzīves atkritumiem; ES atbilstība

Bieži uzdotie jautājumi - CVS 651 Bp Kärcher

Kā iedarbināt CVS 651 Bp sūcošo slotiņmašīnu?

Ievietojiet uzlādēto akumulatoru nodalījumā līdz klikšķim. Nolokiet un noregulējiet stūri vēlamajā augstumā. Nospiediet Ieslēgšanas/Izslēgšanas slēdzi pozīcijā I. Rullīšu birste un sānu slotiņa griežas. Stumiet ierīci uz priekšu, lai slaucītu.

Kā noregulēt rullīšu birstes spiedienu?

Izmantojiet rotējošo regulēšanas rokturi: paceliet to, pagrieziet, lai pielāgotu spiedienu. LED displejā norāda iestatījumu: izslēgts = pārāk augsts, zaļš = pareizs, sarkans = pārāk zems. Pielāgojiet, līdz iegūstat zaļu.

Kā iztukšot putekļu tvertni?

Pavelciet tvertnes bloķētāju atpakaļ, sasveriet tvertni un izņemiet to. Iztukšojiet putekļus vai izņemiet izvēles pārstrādes maisiņu. Ievietojiet tvertni atpakaļ, spiežot līdz galam, līdz nofiksējas.

Kā tīrīt vai nomainīt putekļu filtru?

Izslēdziet ierīci un atveriet pārsegu. Atveriet filtra korpusa aizdares, pagrieziet vāku un izņemiet filtra kaseti. Iesūciet vai piesitiet filtru, lai to notīrītu (nemazgāt). Nomainiet filtru, ja tas ir bojāts vai ļoti netīrs. Salieciet atpakaļ, ievērojot uzstādīšanas virzienu.

Kādu akumulatora tipu izmanto CVS 651 Bp?

Tā izmanto Kärcher litija jonu akumulatoru Battery Power+ 36/75 (36 V, 7,5 Ah). Atbilstošais lādētājs ir Battery Power+. Akumulators tiek ievietots tam paredzētajā nodalījumā.

Kādi ir svarīgi drošības pasākumi?

Nekad neizmantot ārpus telpām vai mitrā vidē. Neslaukt šķidrumus, sprādzienbīstamas gāzes, metāla putekļus vai kvēlojošus priekšmetus. Ierīci drīkst lietot tikai apmācīts personāls. Pirms apkopes vienmēr izslēdziet un izņemiet akumulatoru.

Kā transportēt sūcošo slotiņmašīnu?

Izslēdziet ierīci, paceliet rullīšu birsti (pagrieziet rokturi līdz galam pretēji pulksteņrādītāja virzienam). Nostipriniet ierīci ar ķīļiem uz riteņiem un siksnām pie priekšējiem enkura punktiem (zem pārsega) un aizmugurējiem (stūres zonā). Ievērojiet svaru 39 kg.

Kur atrast piederumus vai rezerves daļas?

Izmantojiet tikai oriģinālos Kärcher piederumus un rezerves daļas. Tie ir pieejami vietnē www.kaercher.com vai pie pilnvarota izplatītāja. Atsauces ir norādītas instrukcijā (piemēram, sānu slotiņa 2.884-355.0, filtrs 6.907-449.0).

Ko darīt, ja rullīšu birste negriežas?

Pārbaudiet, vai Ieslēgšanas/Izslēgšanas slēdzis ir pozīcijā I, akumulators ir uzlādēts un pareizi ievietots, un ierīces pārsegs ir cieši aizvērts (pārsega slēdzis). Ja LED mirgo, elektronika ir konstatējusi pārslodzi: izslēdziet, paceliet rullīšu birsti, tad ieslēdziet vēlreiz. Noņemiet arī iespējamās uztītās lentes.

Kāds ir CVS 651 Bp darba platums?

Rullīšu birstes darba platums ir 450 mm. Ar nolaistu sānu slotiņu tas sasniedz 625 mm. Tas ļauj efektīvi tīrīt lielas virsmas, piemēram, birojus, viesnīcas vai vestibilus.

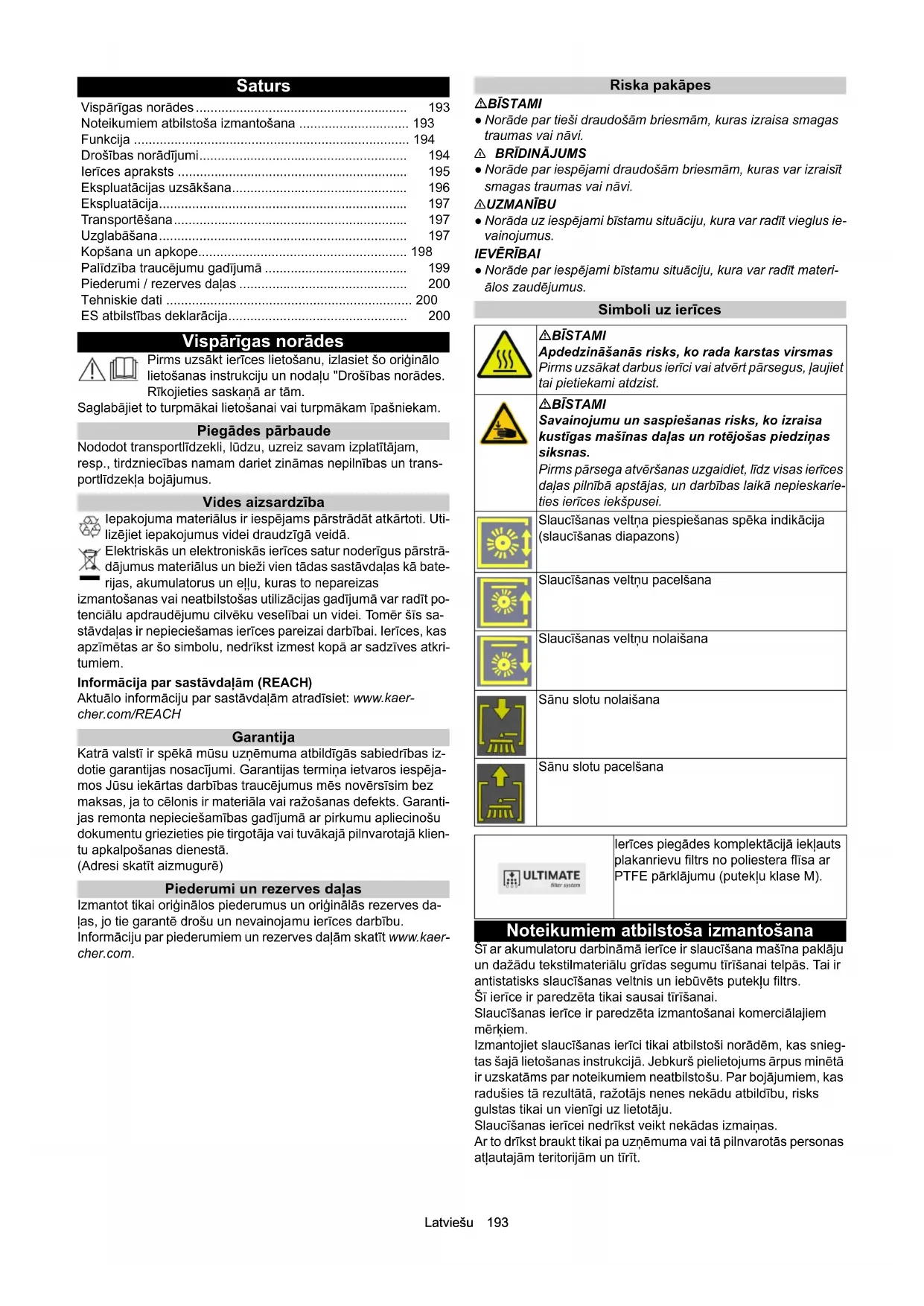

LIETOŠANAS INSTRUKCIJA CVS 651 Bp Kärcher

Vispārīgas norādes 193

Noteikumiem atbilstoša izmantošana 193

Funkcija 194

Drošības norādījumi.... 194

lerīces apraksts 195

Ekspluatācijas uzsākšana.... 196

Ekspluatācija.... 197

Transportēšana.... 197

Uzglabāšana 197

Kopšana un apkope.... 198

Palīdzība traucējumu gadījumā 199

Piederumi / rezerves dalas 200

Tehniskie dati 200

ES atbilstības deklarācija.... 200

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriğinālo lietošanas instrukciju un nodalu "Drošības norādes. Rīkojieties saskaņa ar tām.

Saglabājiet to turpmākai lietošanai vai turpmākam Īpašniekam.

Piegādes pārbaude

Nododot transportlīdzekli, lūdzu, uzreiz savam izplatītājam, resp., tirdzniecības namam dariet zināmas nepilnības un transportlīdzekļa bojājumus.

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un ellu, kuras to nepareizas

izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespēja-mos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garanti-jas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un oriğinālās rezerves da- las, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Riska pakāpes

⚠BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ie-vainojumus.

IEVĚRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz ierīces

⚠BĪSTAMI

Apdedzināšanās risks, ko rada karstas virsmas Pirms uzsākat darbus ierīci vai atvērt pārsegus, ħaujiet tai pietiekami atdzist.

⚠BĪSTAMI

Savainojumu un saspiešanas risks, ko izraisa kustīgas mašīnas daļas un rotējošas piedziņas siksnas.

Pirms pārsega atvēršanas uzgaidiet, līdz visas ierīces daļas pilnībā apstājas, un darbības laikā nepieskarieties ierīces iekšpusei.

Slaucīšanas veltņa piespiešanas spēka indikācija (slaucīšanas diapazons)

Slaucīšanas veltņu pacelšana

Slaucīšanas veltņu nolaišana

Sānu slotu nolaišana

Sānu slotu pacelšana

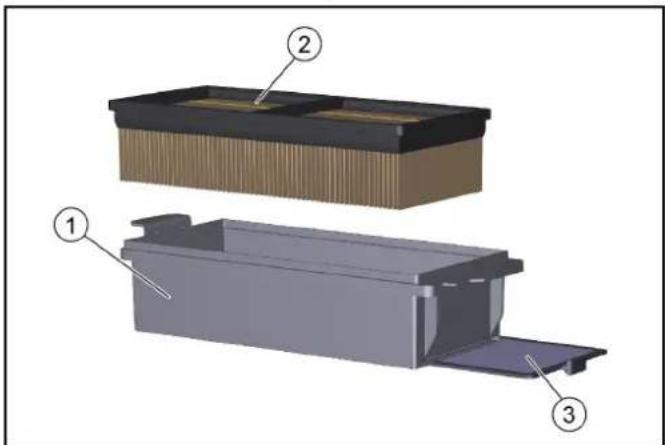

Ierīces piegādes komplektācijā iekļauts plakanrievu filtrs no poliestera flīsa ar PTFE pārklājumu (putekļu klase M).

Noteikumiem atbilstoša izmantošana

Šī ar akumulatoru darbināmā ierīce ir slaucīšana mašīna paklāju un dažādu tekstilmateriālu grīdas segumu tīrīšanai telpās. Tai ir antistatisks slaucīšanas veltnis un iebūvēts putekļu filtrs.

Šī ierīce ir paredzēta tikai sausai tīrīšanai.

Slaucīšanas ierīce ir paredzēta izmantošanai komerciālajiem mērkiem.

Izmantojiet slaucīšanas ierīci tikai atbilstoši norādēm, kas snieg-tas šajā lietošanas instrukcijā. Jebkurš pielietojums ārpus minētā ir uzskatāms par noteikumiem neatbilstošu. Par bojājumiem, kas radušies tā rezultātā, ražotājs nenes nekādu atbildību, risks gulstas tikai un vienīgi uz lietotāju.

Slaucīšanas ierīcei nedrīkst veikt nekādas izmaiņas.

Ar to drīkst braukt tikai pa uzņēmuma vai tā pilnvarotās personas atļautajām teritorijām un tīrīt.

Paredzamā noteikumiem neatbilstoša izmantošana

Šī ierīce ir paredzēta tikai sausai lietošanai, un to nedrīkst lietot vai novietot ārpus telpām mitros apstākļos.

lekārta nav paredzēta braukšanai kāpumā.

Nekad neslaucīt vai neiesūkt sprādzienbīstamus šķidrumus, gāzi, neatškaidītas skābes un šķīdinātājus (piem., benzīnu, krāsas šķīdinātāju, šķidro kurināmo), tie savienojumā ar sūcamo gaisu veido sprādzienbīstamu tvaiku vai maisījumus.

Nekad neslaucīt vai neiesūkt acetonu, neatškaidītas skābes un škīdinātājus, jo tie var agresīvi iedarboties uz ierīces izmantotajiem materiāliem un radīt bojājumus.

Nekad neslaucīt vai neiesūkt reaktīvos metāla puteklus (piem., alumīnija, magnēzijs, cinks) tie savienojumā ar izteikti sārmai-niem vai skābiem tīrīšanas līdzekļiem veido sprādzienbīstamas gāzes.

Nekad neslaucīt vai neiesūkt degošus vai kvēlojošus priekšmetus, pastāv ugunsbīstamība.

Neslaucīt vielas, kas var būt kaitīgas veselībai.

Uzturēšanās bīstamajās zonās ir aizliegta. Ekspluatācija sprādzienbīstamās telpās ir aizliegta.

Priekšmetu stumšana / vilkšana vai transportēšana ar šo ierīci ir aizliegta.

Piemērotas virsmas slaucīšanai

Lieli tekstila laukumi, piem.:

• birojos
• viesnīcās
• veikalos
• kazino
• lidostās
• tenisa zālēs
• izstāžu zālēs

Funkcija

Slaucīšanas iekārta darbojas pēc "pārmešanas" principa.

1. Rotējošā sānu slota tīra tīrāmās virsmas stūrus un malas un novada netīrumus slaucīšanas veltņa trajektorijā.
2. Rotējošais slaucīšanas veltnis novada netīrumus tieši netīrumu tvertnē.
3. Netīrumu tvertnē paceltie putekļi tiek atdalīt ar putekļu filtra un priekšfiltra palīdzību un ventilators nosūc izfiltrēto tīro gaisu.
4. Priekšfiltris tiek automātiski notīrīts pēc noteikta laika, kad ierīce tiek ieslēgta un darba laikā.
5. Izvirzīto aizmugurējo riteņu dēļ to var viegli pārvadāt pa kāp-nēm.
6. Savāktie netīrumi tiek nogādāti netīrumu tvertnē. Netīrumu tvertni pēc izvēles var aprīkot ar atkritumu maisinu.

Drošības norādījumi

Lietošanas drošības norādes

△ BRĪDINĀJUMS • Ierīci lietojiet tikai atbilstoši paredzētajam mērķim. Ṣemiet vērā apkārtējos apstākļus un darba laikā uzmanieties no trešām personām, jo īpaši bērniem. • Vienmēr aizsargājiet ierīci no saules, lietus un citiem laika apstākļiem gan darba laikā, gan tad, kad tā netiek lietota. Novietojiet ierīci sausā un aizsargātā telpā. Šī ierīce ir paredzēta tikai sausai lietošanai, un to nedrīkst lietot vai novietot ārpus telpām mitros apstākļos. • Ar darba ierīcēm pārbaudiet, vai iekārta ir atbilstošā stāvoklī un tās ekspluatācijas drošumu. Ja stāvoklis nav nevainojams, Jūs nedrīkstat to izmantot. • Apdraudējuma zonās (piem., degvielas uzpildes stacijās) ievērojiet attiecīgos drošības noteikumus. Nekad neizmantojiet ierīci sprādzienbīstamās telpās. • Ierīce nav paredzēta lietošanai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai pieredzes un/vai zināšanu trūkuma dēļ.

- lerīci drīkst izmantot tikai personas, kuras ir instruētas par ierīces lietošanu vai kuras ir pierādījušas savas lietošanas prasmes un kuru pienākumos ietilpst ierīces lietošana. IEVĒRĪBAI • Pirms darbu uzsākšanas vadītājam ir jāpārbauda, vai visas aizsargierīces ir pareizi uzstādītas un darbojas. • lerīces vadītājs ir atbildīgs negadījumiem, kuros iesaistītas citas personas vai bojāts to īpašums. BRĪDINĀJUMS • levērojiet, lai vadītājam būtu cieši piegułošs apgērbs un stingri apavi. Izvairīties no brīva apgērba.

• Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci.
• lerīci nedrīkst lietot bērni un jaunieši. IEVĒRĪBAI • Pirms uzsākat braukšanu, pārskatiet tuvāko apkārtni (piem., bērnus). levērojiet, lai būtu pietiekama redzamība! UZMANĪBU

- Neizmantojiet ierīci zonās, kur pastāv iespēja, ka var trāpīt kri-toši priekšmeti.

lerīces apraksts

lerīce ir pieejama 2 dažādās versijās:

• CVS 65/1 Bp Pack (1.517-300.0)

Akumulators un uzlādes ierīce iekļauti komplektācijā

• CVS 65/1 Bp (1.517-301.0)

bez akumulatora un uzlādes ierīces

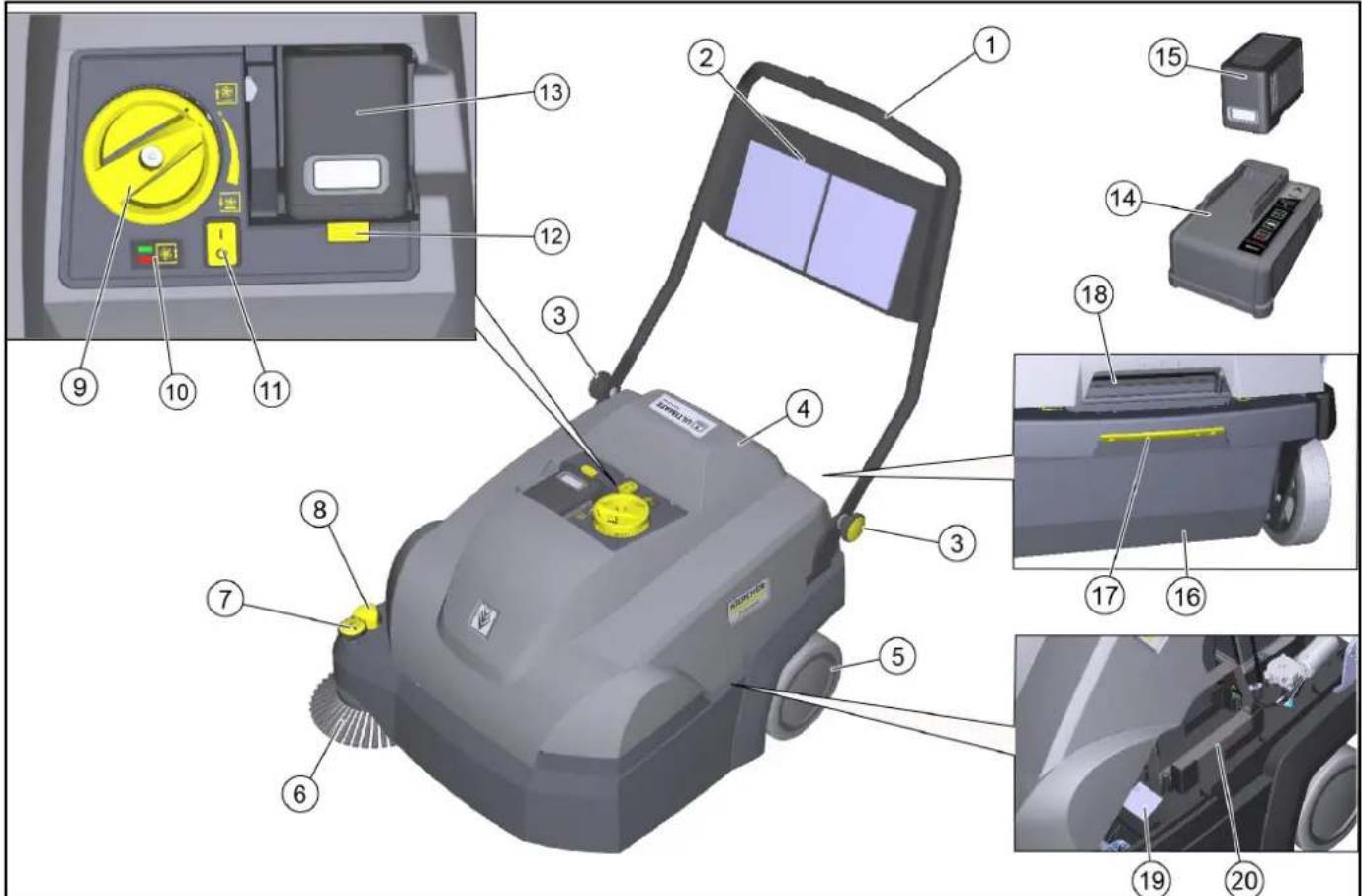

lerīces attēls

①Stumšanas rokturis
② Uzglabāšanas tikls (nav paredzēts rezerves akumulatoram)
③ Zvaigžnveida skrūves stumšanas roktura regulēšanai (2x)
④ lerīces pārsegs
⑤Aizmugurējais ritenis (2x)
⑥Sānu slota pa labi
⑦ Sānu slotu iestatīšana

– Piespiešanas spēka iestatīšana

- S ānu slotu pacelšana

⑧Sānu slotu nolaišana
⑨ Slaucīšanas veltņa piespiešanas spēka iestatīšana (slaucīšanas diapazons)
⑩ Slaucīšanas veltna piespiešanas spēka indikācija

• LED gaismas diode nėspīd: nolaíst slaucīšanás veltni
• LED zalā krāsā: pareizs iestatījums
• LED sarkanā krāsā: pacelt slaúcīšans veltni

⑪ leslēgšanas/izslēgšanas slēdzis
⑫ Akumulatora atblokēšana
⑬Akumulatora nodalijums
⑭ Uzlādes ierīce „Battery Power+“

- Tikai CVS 65/1 Bp Pack piegādes komplektācijā

- Tikai CVS 65/1 Bp Pack piegādes komplektācijā

⑯ Saslauku tvertne, iznemama

- Netīrumu tvertnē vār ievietot atkritumu maisinų (papildaprī- kojums).

⑰ Netīrumu tvertnes atblokēšana
⑱ lerīces pārsega padzilinātais rokturis
19 Datu plāksnīte
⑳ Nodalijums rezerves akumulatoram (ar fiksējošo siksnu)

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai, un tās nedrīkst deaktivizēt vai apiet to funkciju.

levērojiet drošības norādījumus katrā nodalā!

Vāka slēdzis

Vāka slēdzis novērš ierīces palaišanu, kad ierīces pārsegs ir atvērts.

leslēgšanas/izslēgšanas slēdzis

les./izsl.slēdzis novērš neparedzētu ierīces ieslēgšanos. Izslēdzot ierīci vai apdraudējuma gadījumā, izslēdziet iesl./ izsl. slēdzi.

Elektronika

Ja slaucīšanas veltnis ir pārslogots, elektronika izslēdz ierīci un mirgo gaismas diode.

Šajā gadījumā izslēdziet ierīci ar iesl./izsl. slēdža starpniecību un pirms atkārtotas ieslēgšanas pagrieziet slaucīšanas veltni pie kontakta spiediena iestatišanas pilnībā uz augšu.

Ekspluatācijas uzsākšana

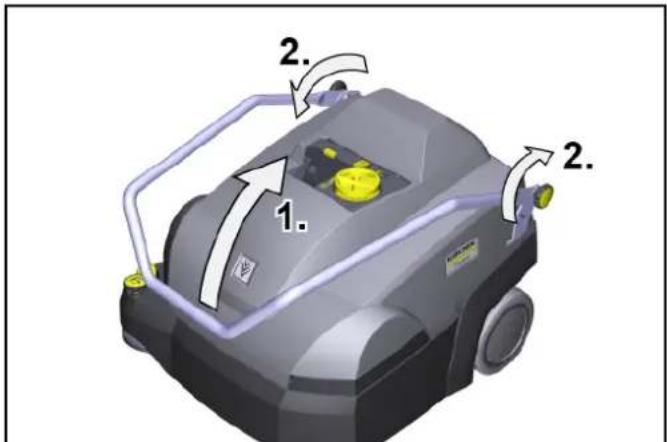

Stumšanas roktura iestatišana

Norādījum

Kad ierīce tiek piegādāta, stumšanas rokturis ir noliekts. Darbam to var pielāgot 3 dažādiem augstumiem.

1. 2. 2.

1. Salieciet stumšanas rokturi vēlamajā pozīcijā uz augšu. Pārliecinieties, ka rievas ir pareizi savienotas ar skrūvēm (fiksācija).

2. Pievelciet zvaigžnveida skrūves ar rokām.

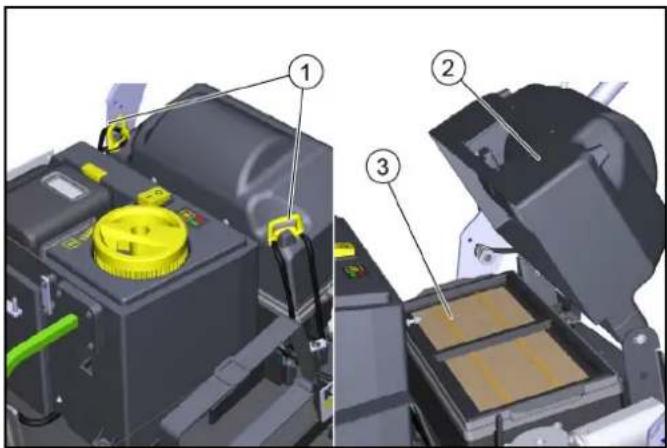

lerīces pārsega atvēršana/aizvēršana

⚠UZMANĪBU

Saspiešanas traumu risks, iespiežot pirkstus

Lai atvērtu un aizvērtu ierīces pārsegu, izmantojiet tikai tam pare-dzēto iegremdēto rokturi.

IEVĚRĪBAI

Apdegumu risks, aizskarot karsto piedziñas motoru

Darbības laikā piedziņas motors var sakarst.

Nepieskarieties karstajām virsmām. Pievērsiet uzmanību brīdinā-juma simboliem.

Norādījum

lerīces pārsega atvēršana klūst nepieciešama:

- lai veiktu apkopes un tīrīšanas darbus;

- puteklu filtra un priekšfiltra nomainai/tīrīšanai;

- rezerves akumulatora glabāšanai.

1. lerīces pārsega atvēršana: satveriet ierīces pārsegu aiz padzi- jinātā roktura un lēnām pagrieziet to uz priekšu. lerīces pārse- gu tur siksna.

2. Ierīces pārsega aizvēršana: Lēnām virziet ierīces pārsegu atpakaļ.

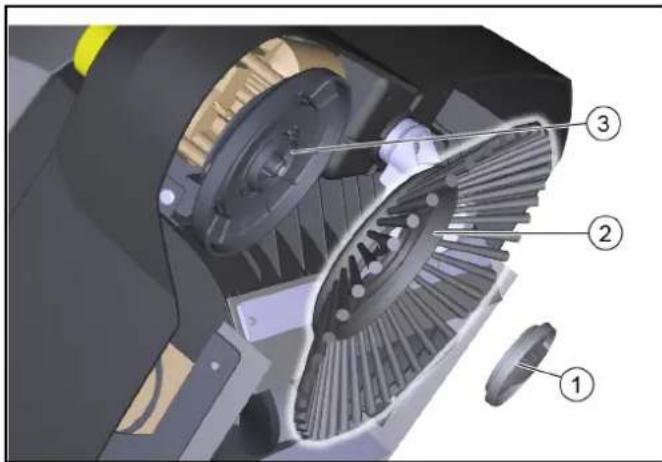

Sānu slotas montāža

Sānu slota tiek piegādāta kopā ar ierīci, un pirms tās lietošanas tā jāpiestiprina pie ierīces.

Skatiet nodalu „Sānu slotas nomaiņa”.

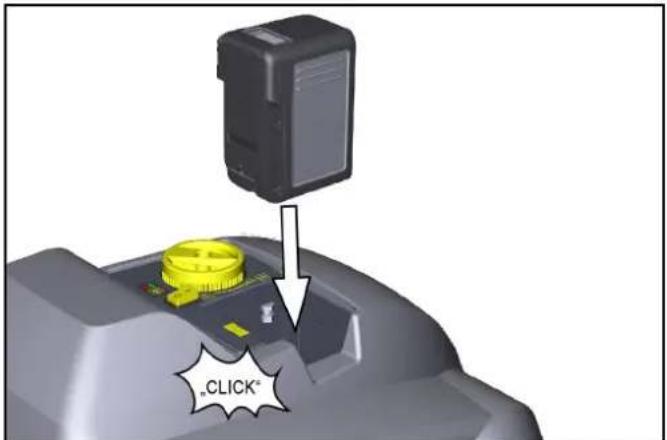

Akumulatora uzlāde/ievietošana

Pirms lietošanas uzlādējiet akumulatoru.

Attiecīgo aprakstu var atrast atseviškā akumulatora un uzlādes ierīces lietošanas instrukcijā.

"CLICK"

1 levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, ie- spiediet to līdz atdurei un nofiksējiet vietā.

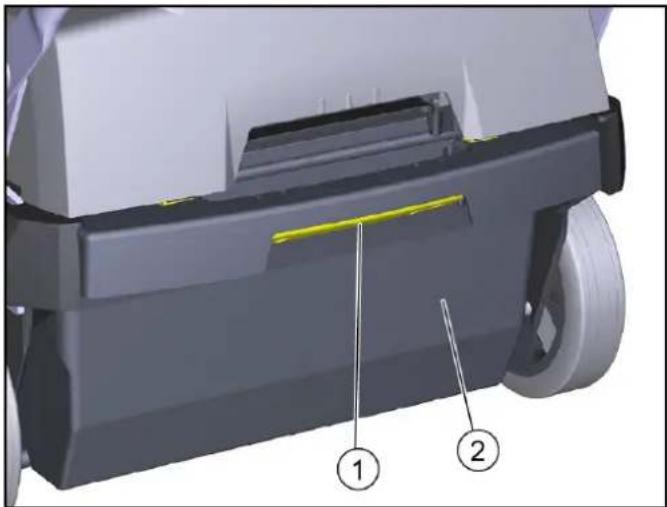

Atkritumu maisiņš (papildaprīkojums)

Netīrumu tvertnē var ievietot atkritumu maisinų, lai viegli un droši atbrīvotos no gružiem.

1. Izmantojiet netīrumu tvertnes fiksatoru (pavelciet atpakal).
2. Nolieciet netīrumu tvertni uz atpakaju un izvelciet to.

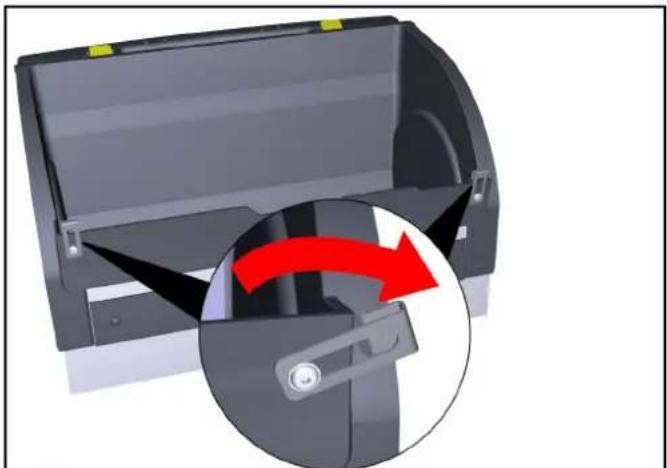

3. Atvāziet fiksācijas skavas netīrumu tvertnes priekšpusē uz āru.

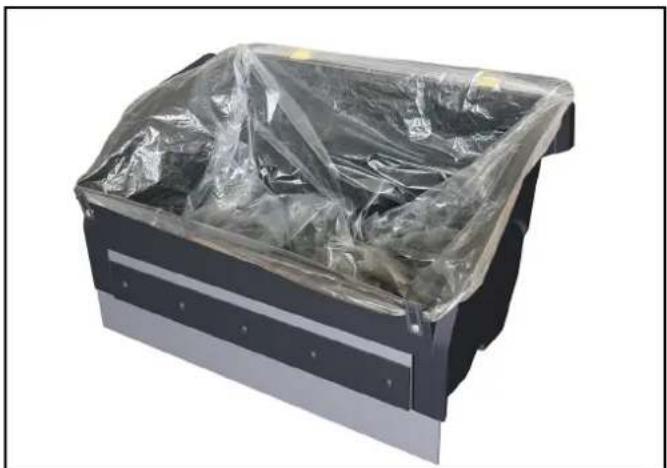

1. levietojiet atkritumu maisinu netirumu tvertnē un pārvelciet to pāri malai.

1. Atkal aizveriet fiksācijas skavu.
2. levietojiet netīrumu tvertni un pabīdiet to līdz galam uz priekšu.
3. Pārbaudiet, vai netīrumu tvertne ir nofiksēta.

Ekspluatācija

Slaucīšanas režima norādes

⚠UZMANĪBU

Bojājumu risks

Veiciet tīrīšanas darbus braukšanas virzienā uz priekšu.

Neveiciet tirišanas darbus ar iznemtu netīrumu tvertni.

Nelaujiet ierīcei darboties ar ieslēgtu slaucīšanas suku uz vietas.

Neslaukiet iepakojuma lentes, strikus un līdzīgas lietas (var tikt bojāts slaucīšanas mehānisms).

Norādījum

Pielāgojiet slaucīšanas ātrumu apstākliem, lai iegūtu optimālu tīrīšanas rezultātu.

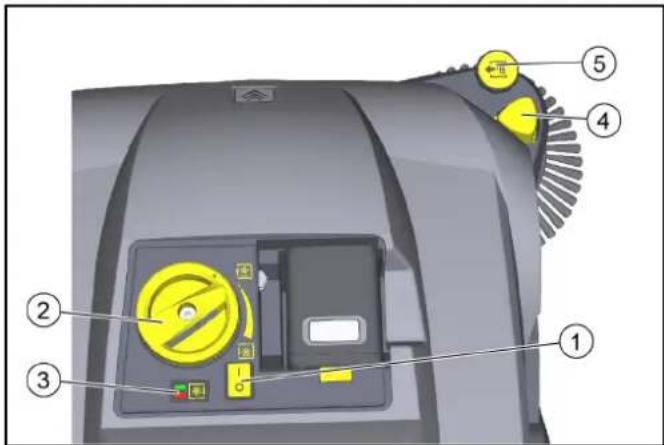

Slaucīšana ar slaucīšanas veltni un sānu slotām

① leslēgšanas/izslēgšanas slēdzis
② Slaucīšanas veltņa piespiešanas spēka iestatīšana (grozā-mais rokturis)
③ Slaucīšanas veltna piespiešanas spēka indikācija

• LED gaismas diode nespīd: nolaist slaucīšanas veltni
• LED žalā krāsā: pareizs'iestatijums
  – LED sarkanā krāsā: pacelt slaucīšans veltni

④Sānu slotu nolaišana
⑤ Sānu slotu iestatīšana

– Piespiešanas spēka iestatīšana

- S ānu slotu pacelšana

1. leslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi (I pozīcija).
   a Slaucīšanas veltnis un sānu slotas griežas.
2. Stumiet ierīci uz priekšu aiz stumšanas roktura un sāciet tīrīšanu. Izmantojiet piespiešanas spēka iestatījumu atkarībā no tekstila grīdas seguma.

a Lai noregulētu, paceliet pagriežamo rokturi un pēc tam pagrieziet.

b Uz pareizu piespiešanas spēku norāda zaļā gaismas diode.

1. Tīrīšanai tuvu malai nolaidiet sānu suku, nospiežot sānu suku nolaišanas pogu.
   a Nepieciešamības gadījumā izmantojiet sānu suku iestatīju-mu un iestatiet piespiešanas spēku.
2. Lai savāktu lielākus priekšmetus (20 mm), nospiediet stumšanas rokturi nedaudz uz leju, lai slaucīšanas veltnis varētu uzņemt priekšmetus netīrumu tvertnē.
3. Automātiska priekšfiltra tīrīšana nodrošina nepārtrauktu darbu.
4. Vienmēr savlaicīgi uzlādējiet akumulatorus.

a Slaucīšanas laikā akumulatora displejā redzams atlikušais darbības laiks minūtēs.
b Kad ierīce ir izslēgta, akumulatora uzlādes līmenis tiek uzrādīts procentos.

Apturēt un novietot ierīci

1. Lai pabeigtu darbu, izslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi (0 pozīcija).
2. Novietojiet ierīci uz līdzenas virsmas.
3. Paceliet slaucīšanas veltņa grozāmo rokturi un pagrieziet to pretēji pulksteņrādītāja virzienam līdz atdurei.
4. Pavelciet nolaisto sānu slotu uz augšu. Sānu slota nofiksējas vietā.
5. Iztukšojiet netīrumu tvertni.
6. Notīriet puteklu filtru un priekšfiltru.
7. Uzlādēt akumulatoru.

Netīrumu tvertnes iztukšošana

1. Izmantojiet netīrumu tvertnes fiksatoru (pavelciet atpakal).
2. Nolieciet netīrumu tvertni uz atpakalu un izvelciet to.
3. Iztukšojiet netīrumu tvertni vai izņemiet atkritumu maisinų (papildaprīkojums).
4. Ievietojiet netīrumu tvertni un pabīdiet to līdz galam uz priekšu. Nepieciešamības gadījumā iepriekš ievietojiet atkritumu maisinų (papildaprīkojums), kā aprakstīts nodalā “Atkritumu maisinš (papildaprīkojums)”.
5. Pārbaudiet, vai netīrumu tvertne ir nofiksēta.

Transportēšana

⚠UZMANĪBU

Savainojumu un bojājumu draudi

Transportējot nemiet vērā ierīces svaru.

1. Izslēdziet ierīci ar IES./IZSL. slēdzi.
2. Paceliet slaucīšanas veltņa grozāmo rokturi un pagrieziet to pretēji pulksteņrādītāja virzienam līdz atdurei.
3. Nodrošiniet ierīces ritenus ar kīliem.
4. Nodrošiniet ierīci ar trosēm vai stiprināšanas siksnām. a Rāmja priekšpusē zem ierīces pārsega.
   b Aizmugurē stumšanas roktura stiprinājuma zonā.
5. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām direktīvām.

Uzglabāšana

⚠ BRĪDINĀJUMS

Savainojumu un bojājumu draudi

Nemiet vērā ierīces svaru.

1. Novietojiet ierīci drošā, līdzenā un sausā vietā.
2. Iznemt akumulatoru.

a levērojiet akumulatora lietošanas instrukcijā sniegtos norā-dījumus par uzglabāšanu.

1. Notīrīt ierīci no iekšpuses un ārpuses.
2. Paceliet slaucīšanas veltņa grozāmo rokturi un pagrieziet to pretēji pulksteņrādītāja virzienam līdz atdurei.

Kopšana un apkope

Vispārīgas norādes

⚠BİSTAMI

Negadījumu un savainošanās draudi, kurus rada neapzināta ierīces kustība

Izslēdziet ierīci pirms visiem kopšanas un apkopes darbiem un izvelciet akumulatoru.

lerīces tīrīšana

⚠UZMANĪBU

Üdens strūklas radīti ëssavienojuma draudi

Netīriet ierīci, izmantojot šlūteni vai augstspiediena ūdens strūklu.

⚠ BİSTAMI

Puteklu radits veselibas apdraudējums

Tirot ar saspiesto gaisu izmantojiet aizsargmasku un aizsargbrilles.

IEVĚRĪBAI

Virsmu bojājumu draudi

Tirišanai neizmantojiet abrazivus vai agresivus tirišanas līdzeklus.

1. Izpūtiet ierīci no iekšpuses ar saspiesto gaisu.

2. Iztīriet ierīci no iekšpuses un ārpuses ar mitru drānu, kas mērcēta vieglā ziepjūdenī.

Apkopes intervāli

Klienta veikta apkope

Norādījum

Visus servisa un apkopes darbus nepieciešams veikt kvalificētam speciālistam, nepieciešamības gadījumā jebkurā laikā iespējams piesaistīt Kärcher tirdzniecības speciālistu.

- Ikdienas apkope

1 Pārbaudīt, vai slaucīšanas veltnī un sānu slotā nav ietinušās lentes.

2 Pārbaudiet visu vadības elementu funkciju.

- Iknedēļas apkope

1 Pārbaudīt kustīgo dalu kustību brīvību.

2 Pārbaudīt blīvplākšņu iestatījumu un nodilumu slaucīšanas zonā.

3 Pārbaudīt, vai slaucīšanas veltnis un sānu slota nav nodiluši.

4 Pārbaudiet filtra kaseti, nepieciešamības gadījumā notīriet priekšfiltru.

5 Pārbaudiet putekļu filtru, nepieciešamības gadījumā notīriet to (atkarībā no lietošanas biežuma apmēram ik pēc 10 stundām).

- Ikmēneša apkope

1 Nonemiet slaucīšanas veltni un notīriet netīrumus no piedziņas vārpstas kaklu (skatīt nodalu "Slaucīšanas veltņa pārbaude/nomaiņa")

- Apkope pēc nodiluma

1 Noregulēt vai nomainīt blīvplāksnes.

2 Nomainīt slaucīšanas veltni.

3 Nomainīt sānu slotu.

Norādījum

Aprakstu skatīt nodalā "Apkopes darbi".

Klientu dienesta veikta apkope

Norādījum

Lai saglabātu tiesības uz garantiju, garantijas darbības laikā visus servisa un apkopes darbus jāveic pilnvarotam klientu servisam.

1 Apkopes darbi jāveic atbilstoši pārbaužu kontrollapai.

Apkopes darbi

Puteklu filtra tirišana/nomaiņa

⚠ BİSTAMI

Puteklu radits veselibas apdraudējums

Strādājot ar filtra ierīci izmantojiet aizsargmasku un aizsargbrilles.

②Filtra korpusa vāks

③Filtra kasetne

1. Novietojiet ierīci un izslēdziet ar ieslēgšanas/izslēgšanas slēdzi.
2. Atveriet ierīces pārsegu.
3. Atvērt noslēgus.
4. Atvāziet vāku uz augšu.
5. Iznemiet filtra kaseti ar puteklu filtru uz augšu.

a Lai notīrītu, nosūciet putekļu filtru ar putekļsūcēju vai izsitiet kopā ar filtra kaseti (neizskalojiet).
b Izvelciet priekšfiltru un notīriet to.

1. Pārbaudiet un notīriet filtra gumijas malu.
2. Ja filtrs ir bojāts vai ľoti netīrs, ievietojiet kasetē jaunu putekļu filtru vai priekšfiltru.
3. Uzstādot nemiet vērā filtra kasetes uzstādīšanas virzienu.

Sānu slotas nomaina

Ir aprakstīta sānu slotas nomaiņa sasvērtai ierīcei.

IEVĚRĪBAI

Savainojumu un bojājumu draudi

Pirms ierīces sasvēršanas izņemiet akumulatorus un netīrumu tvertni.

Pirms sānu slotas nomaiņas nodrošiniet sasvērto ierīci.

1. Iznemiet netīrumu tvertni.
2. Iznemiet akumulatoru.
3. Sagāziet ierīci uz aizmuguri un nodrošiniet to pret apgāšanos.
4. Izskrūvējiet noslēgu apakšējā daļā.

a Lai atvērtu: grieziet pretēji pulkstenrādītāja virzienam

b Lai aizvērtu: grieziet pulkstenrādītāja kustības virzienā

1. Nonemiet sānu slotu.
2. Nepieciešamības gadījumā iztīriet turētāju.
3. Uzlieciet jauno sānu slotu uz turētāja un nofiksējiet ar noslēgu.

Slaucišanas veltna pārbaude/ nomaina

Pārbaudiet un nomainiet slaucīšanas veltni, ierīcei atrodoties sagāztā pozīcijā.

IEVĚRĪBAI

Savainojumu un bojājumu draudi

Pirms ierīces sasvēršanas izņemiet akumulatorus un netīrumu tvertni.

Pirms slaucīšanas veltņa nomaiņas nodrošiniet sasvērto ierīci. levietojot jauno slaucīšanas veltni, pārliecinieties, ka slaucīšanas veltņa sviras urbumā nav sari.

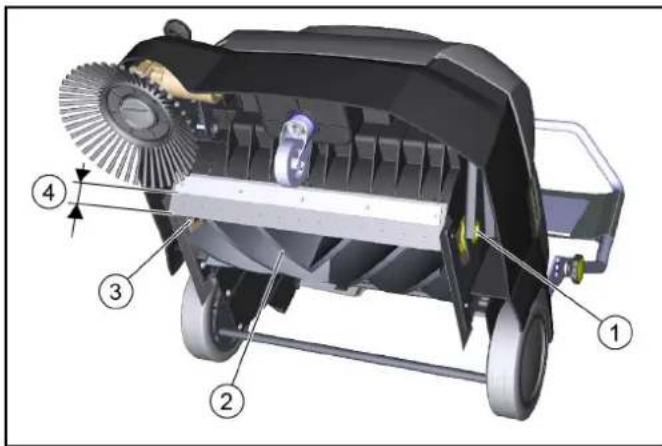

②Slaucīšanas veltnis
③ Piedziņas vārpstas kakls
④ Attālums starp blīvplāksni un stiprinājuma plāksni

- Nepiec.: 28 - 30 mm

1. Iznemiet akumulatoru.
2. Iznemiet netīrumu tvertni.
3. Sagāziet ierīci uz aizmuguri un nodrošiniet to pret apgāšanos.
4. Iznemiet iepinušas lentes un auklas no slaucišanas veltna.
5. Iztīrīt piedziņas vārpstas kaklu.
6. Lai nomainītu slaucīšanas veltni, satveriet slaucīšanas veltni aiz pamatkorpusa, spiediet pa kreisi un izvelciet virzienā uz leju.
7. Uzspraudiet jauno slaucīšanas veltni uz piedziņas vārpstas kakla (pa kreisi). Pretējā pusē nofiksējiet gultņa ieliktni slaucīšanas veltņa svārstīklas urbumā.
8. Kad ierīce ir sasvērta, pārbaudiet priekšējās blīvplāksnes iestatījumu, ja nepieciešams, noregulējiet.

Blīvplākšņu nomaiņa / iestatīšana

Blīvplāksnes	lestatīšanas vērtības
Sānu blīvplāksnes	Atstatums līdz zemei 1 - 2 mm
Priekšējā blīvplāksne	Attālums starp blīvplāksni un stiprinājuma plāksni 28 - 30 mm
Aizmugurējā blīvplāksne	nav regulējams

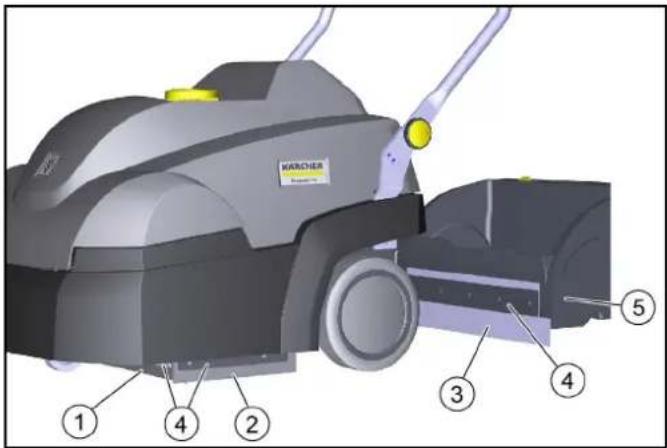

KARCHER 1 2 3 4 5

① Priekšējā blīvplāksne
② Sānu blīvplāksne
③ Aizmugurējā blīvplāksne (nav regulējama)
④Stiprinājums
⑤Netīrumu tvertne

1. Atlaist blīvplākšnu stiprinājumus.

2. Iestatiet blīvplāksni iebīdot to garenajos caurumos.
   a Vērtības skatīt tabulā.

3. Ja iestatījumi atbilst, nofiksējiet blīvplāksnes.

Palīdzība traucējumu gadījumā

Norādījum

Ja novērojat neminētus traucējumus, sazinieties ar klientu apkal-pošanas dienestu (servisu)!

Slaucīšanas veltnis/sānu slota nedarbojas vai darbojas nepareizi

• leslēdziet ieslēgšanas/izslēgšanas slēdzi (I pozīcija).
• Uzlādēt akumulatoru.
• Kārtīgi nofiksējiet akumulatoru.
• Elektronika izslēdza ierīci pārslodzes dēļ (mirgo gaismas diode). Atkārtoti ieslēdzot, ṣemiet vērā:

a izslēdziet ierīci ar iesl./izsl. slēdzi.
b Paceliet slaucīšanas veltni, paceļot grozāmo rokturi un pa- griežot to līdz atdurei pretēji pulksteņrādītāja kustības virzie- nam.
c leslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi.

• Pârbaudît, vai slaucîšanas veltnî / sânu slotâ nav ietinušas lentes.
• Arbaudiet siksnu.
• Pilnībā aizvērt ierīces pārsegu (pārsega slēdzis).

Putekļi slaucīšanas laikā / nepietiekama sūkšanas jauda

• Iztukšojiet netīrumu tvertni.
• Pärbaudiet/nomainiet filtra kasetes un saslauku tvertnes blīves.
• Pärbaudiet/notīriet/nomainiet putekļu filtru un priekšfiltru. a Pärbaudiet, vai putekļu filtrs un priekšfiltrs ir pareizi izvietoti. b Notīriet putekļu filtru un priekšfiltru, ja tie ir nedaudz netīri. c Nomainiet putekļu filtru un priekšfiltru, ja tie ir bojāti vai ľoti netīri.
• Pārbaudīt blīvplākšņu nodilumu / iestatīt / nomainīt.
• Ventilators ir bojāts, sazinieties ar klientu servisu.

Slaucīšanas sniegums nav apmierinošs

• Pareizi noregulējiet slaucīšanas veltņa un sānu slotas slaucīšanas diapazonu.
• Slaucīšanas veltnis un sānu slota ir pārāk nodiluši, nomainiet tos.
• Pārbaudīt blīvplākšņu nodilumu, nepieciešamības gadījumā iestatīt / nomainīt.

Piederumi / rezerves daļas

Turpmāk (izņēmumu kārtā) dilstošo daļu pārskats vai izvēles papildaprīkojums.

Papildaprīkojums	Apraksts	Pasūt.-Nr.
Sānu slota Tekstila segumiem iekštel-pās		2.884-355.0
Slaucīšanas veltnis Tekstila segumiem iekštel-pās		2.886-002.0
Putekļu filtrs	Plakanrievu filtrs (PTFE)	6.907-449.0
Priekšfiltrs 5.745-280.0
Atkritumu maisiņš	10 gab. atkritumu maisiņu komplektā	2.884-358.0
Rezerves akumulators „Battery Power+36/75 DW“	Augstas veiktspējas akumulators 36 V, 7,5 Ah	2.445-043.0
Uzlādes ierīce „Battery Power+“	Ātrās uzlādes ierīce 36 V *ES	2.445-045.0

Tehniskie dati

lerīces veiktspējas dati

Darbības ilgums ar pilnībā uzlādētu aku- mulatoru	Minūtes	līdz 60
Darba platums	mm	450
Darba platums ar 1 sānu slotām	mm	625
Teorētiskā jauda uz laukumu
Nosegtā platība (maks.)	m^2/h	2500
Akumulators
Akumulatora veids		Litija joni
Akumulatora kapacitāte	Ah	7,5
Akumulatora spriegums	V	36
Vides nosacījumi
Vides temperatūra	°C	0 bis +40
Gaisa mitrums, bez kondensācijas	%	0 - 90
Izmēri un svars
Garums	mm	980
Platums	mm	675
Augstums	mm	1070
Pašmasa (transportēšanas svars)	kg	39
Pieļaujamā pilnā masa	kg	54
Slaucīšanas veltņa platums	mm	450
Slaucīšanas veltņa diametrs	mm	230
Sānu slotas diametrs	mm	250

Netīrumu tvertne
Netīrumu tvertnes tilpums	l (kg)	20 (15)
Filtru un sūkšanas sistēma
Filtru sistēma		Plakanrie-vu filtrs
Filtra laukums	m^2	0,95
Putekļu klase		M
Aprēķinātās vērtības saskaņā ar EN 60335-2-72
Roku-plaukstu vibrācijas vērtība	m/s^2	< 2,5
Trokšņa spiediena līmenis L_pA	dB(A)	56
Nedrošības faktors K_pA	dB(A)	2
Trokšņa intensitātes līmenis L_WA + Ne-drošības faktors K_WA	dB(A)	72
Nedrošības faktors K_WA	dB(A)	2

Paturētas tiesības veikt tehniskas izmainas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmainas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Slaucīšanas-sūkšanas mašina

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

2011/65/ES

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts: 70

Nodrošināts: 72

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.12.2020.

Turinys
