Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 10254 SXA Plus
Spriegums	400 V (trīsfāžu)
Frekvence	50 Hz
Pieslēgtā jauda	8,8 kW
Darba spiediens (maks.)	25 MPa (250 bar)
Pārspiediens darbības laikā (maks.)	28 MPa (280 bar)
Ūdens plūsma	16,67 l/min
Tipiskais darba svars	67 kg
Izmēri (G x P x A)	607 x 518 x 1063 mm
Eļļas tips	SAE 90
Eļļas daudzums	1,0 l
Ūdens padeves spiediens (maks.)	1 MPa
Ūdens padeves temperatūra (maks.)	60 °C
Ūdens padeves plūsma (min.)	1200 l/h
Standarta sprauslas kalibrs	047
Ieroča atsitiena spēks	62 N
Rokas-plaukstas vibrācijas līmenis	4,7 m/s²
Skaņas spiediena līmenis LpA	74 dB(A)
Garantētais skaņas jaudas līmenis	93 dB(A)
Aizsardzības tips	IPX5
Galvenais drošinātājs	16 A (aizkavēta, C līkne)
Ūdens padeves šļūtenes minimālais garums	7,5 m
Ūdens padeves šļūtenes minimālais diametrs	1 colla
Sūkšanas filtrs (atsauce)	4.730-012.0
Galvenās funkcijas	Augstspiediena tīrīšana, lietošana ar mazgāšanas līdzekli (putu lielgabals), Vibrasoft rotējošā sprausla, EASY!Lock sistēma, automātiskais šļūtenes tinējs, spiediena slēdzis, darbības laiks
Apkope	SAE 90 eļļas maiņa (1,0 l), smalkā filtra tīrīšana, eļļas līmeņa pārbaude, augstspiediena šļūtenes nomaiņa
Drošība	Recirkulācijas vārsts ar spiediena slēdzi, drošības fiksators ierocī, drošības svira, aizsardzība pret salu, automātiska izslēgšana pārkaršanas vai noplūdes gadījumā

Bieži uzdotie jautājumi - HD 10254 SXA Plus Kärcher

Kā izvadīt gaisu no ierīces pirms lietošanas?

Atskrūvējiet augstspiediena sprauslu no lances, ļaujiet ūdenim tecēt, līdz vairs nav burbuļu, tad atkal pievelciet sprauslu. Ja problēma turpinās, atkārtojiet darbību.

Ko darīt, ja ierīce neizveido spiedienu?

Pārbaudiet sprauslas izmēru (jāatbilst modelim), notīriet vai nomainiet sprauslu, izvadiet gaisu no ierīces, notīriet smalko filtru un pārbaudiet ūdens padeves plūsmu (minimums 1200 l/h).

Kā lietot mazgāšanas līdzekli ar šo ierīci?

Uzstādiet putu lielgabala lanci (izvēles) uz ieroča. Piepildiet mazgāšanas līdzekļa tvertni, izvēlieties aizbīdņa līmeni (1=vāja, 3=stipra), pēc tam tīriet saskaņā ar norādījumiem. Pēc lietošanas izskalojiet lanci ar tīru ūdeni.

Ko nozīmē indikatora mirgošana?

Zaļš pastāvīgi: gatavs. Zaļš mirgo 1x: gaidīšanas laika beigas. Sarkans mirgo 1x: noplūde augstspiediena pusē. 2x: motors pārkarsis. 3x: elektroapgādes problēma. 4x: pārmērīgs patēriņš. Skatiet lietošanas instrukciju par korektīvām darbībām.

Kā apkopt smalko filtru?

Tīriet smalko filtru katru nedēļu: atskrūvējiet savienojuma uzgriezni, noņemiet caurulīti, izņemiet filtru aiz roktura, izskalojiet ar tīru ūdeni vai izpūtiet ar saspiestu gaisu. Pārbaudiet O-gredzenus un, ja nepieciešams, nomainiet.

Kādu eļļu lietot un kā veikt eļļas maiņu?

Lietojiet SAE 90 eļļu, daudzums 1,0 L. Eļļas maiņai: nolieciet ierīci, noņemiet iztukšošanas aizbāzni (skava un blīve), izlejiet veco eļļu. Ielejiet jauno eļļu pa tvertni zem pārsega, pēc tam pārbaudiet līmeni pēc 5 minūšu darbības.

Kā aizsargāt ierīci pret salu?

Ja uzglabāšana bez sala nav iespējama: pilnībā izlejiet ūdeni, pēc tam iesūknējiet sūknī uz glikola bāzes antifrīzu ne ilgāk kā 1 minūti. Uzglabājiet ierīci iekštelpās, lai izvairītos no bojājumiem.

Kā nomainīt augstspiediena šļūteni uz automātiskā tinēja?

Pilnībā atritiniet šļūteni, bloķējiet tinēju ar Allen SW10 atslēgu, atskrūvējiet 2 skrūves, noņemiet bloķētāju un drošības āķi, izņemiet veco šļūteni un ievietojiet jauno, ievērojot griešanās virzienu. Samontējiet apgrieztā secībā un pārbaudiet hermētiskumu.

Kādi piederumi ir saderīgi ar šo modeli?

Izmantojiet tikai oriģinālos Kärcher piederumus: Vibrasoft rotējošā sprausla (iekļauta), putu lielgabala lance, Ultra Guard augstspiediena šļūtene un Servo Control sistēmas. Atsauces skatiet vietnē www.kaercher.com.

Kā droši transportēt ierīci?

Ilgākam maršrutam velciet vai stumiet aiz stūres. Transportējot ar celtni, piestipriniet pacelšanas ierīci tikai paredzētajos punktos (skatiet instrukciju), noņemiet lanci un ieroci. Nekad nestāviet zem kravas.

LIETOŠANAS INSTRUKCIJA HD 10254 SXA Plus Kärcher

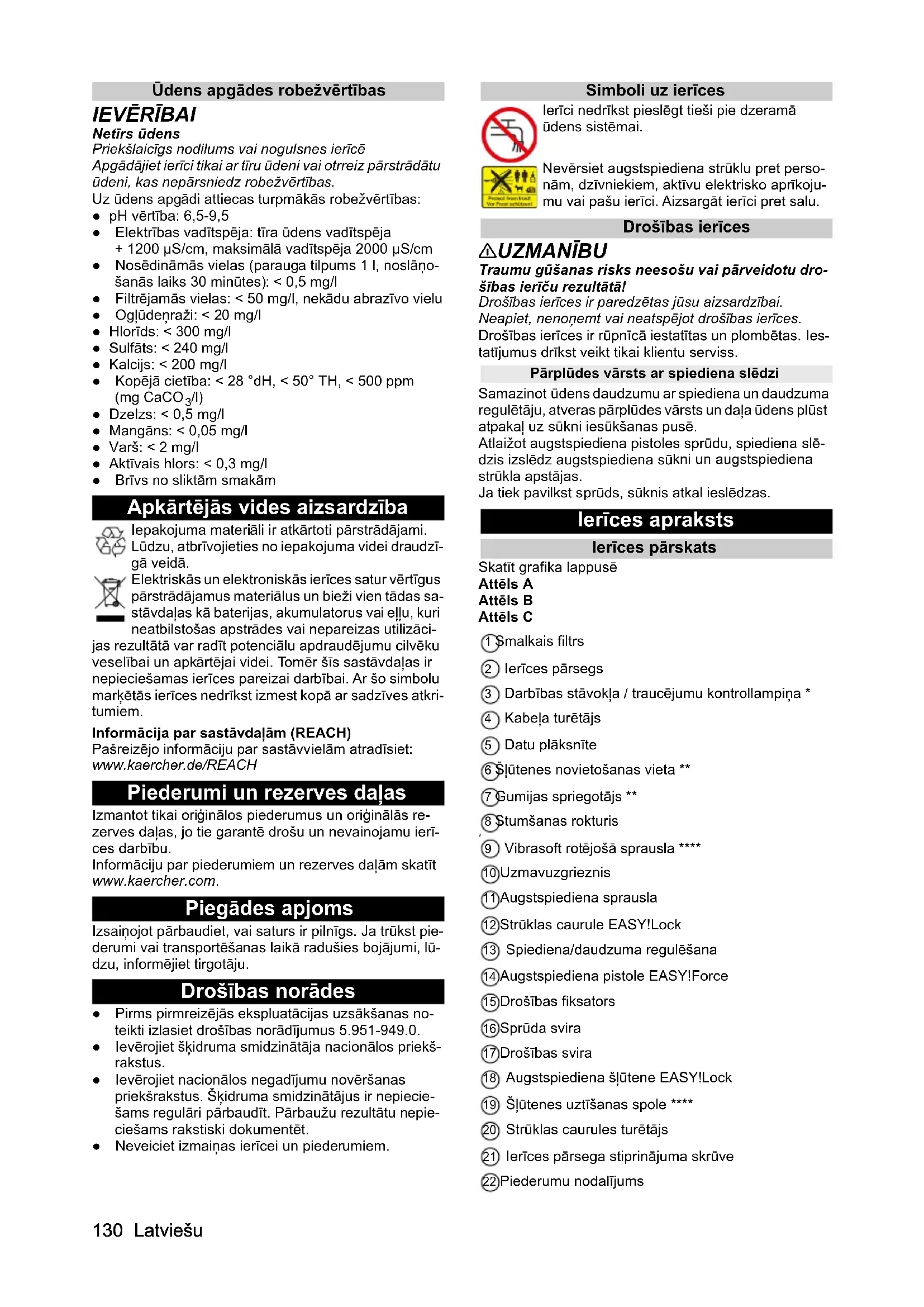

Apkārtējas vides aizsardzība

lepakojuma materiali ir atkartoti pärstradājam. Lüdzu, atbrivojieties no iepadokjuma videi draudzīgā veidā.

Elektriskas un elektroniskas ierices satur vertigus pärstradajamus materialus un biezi vien tadas sastavdalas ka baterijas, akumulatorus vai ellu, kuri neatbilstoas apstrades vai nepareizas utilizaci

jas rezultata var radit potencialu apdraudejumu cilveku veselibai un apkartejai videi. Tomer sis sastavdalas ir nepieiesamas ierices pareizai daribai. Ar so simbulo marketas ierices nedrikst izmest kopar sadzives atkritumiem.

Atlaižot augstspiediena pistoles sprūdu, spiedena sle-dzis izslédz augstspiedena sūkni un augstspiedena strūkla apstājas.

Ja tiek pavilkst spruds, sūknis atkal iesledzas.

lerices apraksts

lericesparskats

Izmantojiet pagarinataju ar pietiekamu škèresgriezumu (skatīt "Tehniskie dati").

Pilibā notiniet pagarāntāju no kabela spoles.

1. Notiniet tikla kabeli un izvietojiet uz zemes.
2. lespraudiet tikla spraudni kontaktligzdā.

Udens pieslégums

Pieslegums pie udensvada

BRIDINAJUMS

Netirā udens atplüde dzerama udens tikla

Bistamiba veselibai

levrojiet udensapgades noteikumus.

Saskana ar spekā esosajiem noteikumiem ieri ci nekad nedrikst eksplatet pie dzerama udens tikla bez sistēmas atdalitāja. Izmantojiet KARCHER sistēmas atdalitāju vai kādu citu sistēmas atdalitāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalitāju izplūdušais udens tiek atzīs par nedzeramu. Vienmer piesledziet sistēmas atdalitāju pie udens apgādes sistēmas, nekad tiesi pie ierices udens pieslēgvietas.

1. Pärbaudit udens apgades pieplüdes spiedenu, pieplüdes temperaturu un pieplüdes daudzumu (skatit nodalu Tehniskie dati).
2. Ierices sistemas atdalitaju un udens pieslegumu sa-vienot ar udens piepludes sluteni (udens piepludes slutenes prasibas skatit nodala Tehniskie dati).
3. Atvert udens padevi.

Udeni iesukt no tvertnes

1. Sūkṣanas šlūteni ar filtru pieskrūvēt pie ādens pieslēguma (filtra pasūṭijuma numuru skāṭī nodaḥa Tehniskie dati).
2. Atgaisot ierici (skatit nodalu lerices atgaisošana).

lericesatgaisošana

1. Augstpiediena sprauslu noskruvet no struklas caurules.
2. Laut iericei darboties, lidz udens izplust bez burbulisiem.
3. Ja radusās atgaisošanas problemas |aut iericei 10 sekundes darboties, tad izslęgt. Vairakas reizes atkārtot procesu.
4. Izslegt ierci.
5. Augstspiediena sprauslu uzskruvet uz struklas caurules.

Apkalposana

△BISTAMI

Savainosanas risks

Augstspiediena strukla var radit savainojumus.

Nekad nenofiksejiet sprudu un fiksacijas sviru eksplaatacijas pozicija.

Neizmantojiet augstspiediena pistoli, ja ir bojata fiksaci-jas svira.

Ja fiksacijas svira ir bojata, sazinieties ar klienu servisu.

Pirms uzsa kat darbus pie iierces, pabidiet uz prieksu augstspiediena pistoles drosinataju.

Nekad neizmantojiet ieri ci bez uzstaditas struklas caurules. Parbaudiet struklas caurules noturbu. Struklas caurulei jabut stingri pievilktai ar roku.

Turiet augstspiediena pistoli un struklas cauruli ar abam rokam.

Pärbaudiet, lai iceriei, piederumiem, pievadiem un pieslsegumiem nebutu bojajumu. Izmantojet iceri tikai nevainojama stavokli.

Manuāla šlūtenes uztišanas spele

Ierice ir aprikota ar manualu slutenes uztiisanas spolii (HD 9/20-4 SX Plus un HD10/21-4 SX Plus).

Slutenes iztisana

1. Grieziet šlūtenes uzīsānas spoles kloki pretēji pulkstenrādītāja virzienam.
2. Pilnibā iztiniet šluteni.

Slutenes uztišana

1. Pilenibā iztukšojiet šluteni.
2. Grieziet slutenes uztiisanas spoles kloki pulkstenraditaja virziena
3. Pilenbauztiniet sluteni.

Automatiskais šlūtenes uztišanas trumulis

Ierice ir aprikota ar automatisku slutenes uztiisanas spoli (ierices versijam HD...SXA).

Slutenes attisana

1. Izvelciet šluteni.
2. Atslodzes bridī šūtenes uzīsanas trumulisnofikse-jas.

Slutenes uztišana

△BISTAMI

Savainosanas risks

Ja tisanas procesa augstspiedena slutene tiek atlaista, ta var veikt nekontroletas kustibas, atsitoties pret prieksmetiem un tos izgrustot.

Uztisanas laikā stingri turiet augstspiediena šluteni un kontrolëjiet šlutenes uztisanas procesu.

Nelieciet roku šlūtenes uzīsanas trumuli.

1. Nedaudz pavelciet šlūteni un tad palaidiet to brīvāk. Šlūtenes uztišanas trumulis automatiski uztin šlūteni.
2. Uztisanas laikā, vadot šlūteni, regulējiet uztišanas ātrumu.

Darbiba

Augstspiediena pistoles atversana / aizversana

1. Izmantot drošibas sviru un sprūdu. Augstspiediena pistole tiek atvērta.
2. Atlaiist fiksacijas sviru un sprudu. Augstspiediena pistole tiek aizverta.

Eksplaatacija ar augstspiedenu

Noradijum

Ierice ir aprikota ar spiediena sledzi. Motors sak daribut tikai tad, kad ir atverta augstspiedena pistole.

1. Iericem ar slutenes uztiisanas trumuli: Augstspiediena sluteni pilinibā notit no slutenes uztiisanas trumula.

2. lerices sledzi iestatit uz "I". HD 10/25...un 13/18...: Kontrollampiŋa spīd zajākrāsā.

3. Atbloket augstspiediena pistoli, sim nolukam pabidit augstspiedena pistoles drosinataju atpakal.

4. Atvert augstspiedena pistol.

△BISTAMI

Savainosanas risks

Udens strukla, kas izplust no spiediena/daudzuma regulatora, var radit savainojumus.

Parriecinieties, ka savienojums starp spiediena/daudzuma reguletaju un terauda cauruli nav valigs.

1. lestatiet darba spiedenu un udens daudzumu, pagriežot spiedena un daudzuma regulētāju.

Noradijum

Pie mazaka plusmas atruma motora siltums nodrosina udens uzsiisanu lidz aptuveni 15^

Ekspluatacija ar tirisanas lidzekli

BRIDINAJUMS

Nepareiza apiesanas ar tirisanas lidzekliem

Bistamiba veselibai

levrojiet drostbas norades uz tirisanas lidzekla.

JEVERIBAI

Nepiemertoti tirisanas lidzekji

lerces un tiramo objektu bojajumi

Izmantojiet tikai KARCHER atzitus tirisanas lidzeklus.

leverojiet tirisanas lidzeklim pievienotos dozesanas ieteikumus un norades.

Lai saudzêtu vidi, izmantojiet tīrīsanas lidzekli taupīgi.

Noradijum

KÄRCHER tīrīsanas lidzekli garantē daribu bez traučejuniem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīsanas lidzeklu informacijas lapas.

Noradijum

Eksplaatacijai ar tiri'sanas lidzekli ir nepiecesams putu uzgala trauks (papildaprkojums).

1. Noskrüvejiet tvertni.

Attels G

1vertne
2Putu sprausla
3 Augstspiedena pistole
④ Sūkšanas šlutene
(5) Diafragmas komplekts

Tirišanas lidzekla piejaukums: 3 = augsts, 2 = videjs, 1 = zems

1. Suksanas šlutene ievietojiet velamo profilu.
2. Tvertnieipildiet tirisanas lidzekli.
3. Pieskrüvejiet tvertni putu sprauslai.
4. Atvienojiet struklas cauruli no augstspiedena pistoles.
5. Pudeli ar putu veidosanas uzgali pievienot augstspiediena pistolei un stingri pievikt ar roku.
6. Uzsakt augstspiedena tīrītāja ekspluataciju.

leteicama tirisanas metode

1. Tirišanas Iddzekli taupigi uzmidzinat uz sausas virmas un laut iedarboties (nelaut nožut).
2. Lielakos netirumus noskalot ar augstspiedena strklu.

Pec lietoñas ar tirisanas lidzekliem

Putu veidosanas uzgali pec tai lietoanas nepiecesams izskalot, lai izvairitos no tirisanas lidzekla nosedumiem.

1. Noskrüvejiet tvertni.

2. Atlikušo tīrīsanas līdzekli ielejiet atpakaṭa piegādes iepakojumā.

3. Piepildiet tvertni ar tiru udeni.

4. Pieskrüvejiet tvertni putu veidosanas uzgalim.
5. Pudeli ar putu veidosanas uzgali padarbiniet apm. 1 minuti, la izskalotu tiriisanas lidzekla atliekas.
6. Iztuksojiet tvertni.

Eksplaatacijas turpinašana

1. Drosinataju pabidit uz aizmuguri. Augstspiediena pistole ir atbloketa.
2. Atvert augstspiediena pistoli.
   lerice iesledzas.

Darbgatavibas laiks

Tikai versijas HD 10/25... und HD 13/18... ir apríkotas ar so funkcjju.

Darbgatavibas laikieericeiesledzas, atverot augstspiedena pistoli. Kontrollampina spid zaa krasa.
Ja augstspiedena pistole paliek aizverta 30 minutes, darbgatavibas laiks beidzas.Mirgo zaa kontrollampina.

Darbgatavibasa laika atiestafisana

1. lerices sledzi iestatit uz "0".
2. Uzgaidit parris sekundes.
3. Ierices sledzi iestatit uz "I".

Klientu servisaiericiiespejams pariestatit uz nepar-trauktudarbibu.

Eksplaatacijas pabeigšana

BRIDINAJUMS

Applaceesan draudi

Izslegtajierice palikujsais udens var uzkarst. Nonemot sluteni no udens piepludes, uzkarsusais udens var izslakties un izraisit applauseşanos.

Nenonem udens piepludes sluteni, kam erice nav atdzisusi.

1. Aizvert udens piepludi.
2. Atvert augstspiedena pistoli.
3. Pagrieziet ierices sledzi uz "I" un laujiet iericei 5 lidz 10 sekundes darboties.
4. Aizvert augstspiedena pistoli.
5. lericesledzi iestatit uz "0".
6. Tikla spraudni no Rozetes atvienot ar sausam rokam.
7. Atvienot udens piepludi.
8. Atvert augstspiediena pistoli, lidz icerice ir bez spiedena.
9. Drosinataju pabidit uz prieksu. Augstspiediena pistole irnofikseta.

Transportesana

△UZMANIBU

Svara neieverošana

Savainojumu un bojajumu draudi Transportejot un uzglabajot nemiet vera ierices svaru.

IEVERIBAI

Neatbilstoša transportešana

Bojumirisks

Aizsargajiet augstspiediena pistoles sprudu pret bojajumiem.

• Ierices parvietsana transportlidzekli: ieri ci nodrosinat pret slideesanu un apgansanos atbilsto attiecigajam spek eosajam direktivam.

• Iericu parvadasana, parvarot lielakus attalumus: Velciet vai stumiet ierici, turot aiz stumsanas roktura.

Transportesana ar celtni

△BISTAMI

Savainosanas risks

Ar celtni neatabilstosi transporteta ierice var nokrist un radit savainojumus.

leverojiet vietejos negadijumu noversanas noteikumus un drośibas norādes.

lerici drikst parvietot ar celtni personas, kuras ir kompetentes apkalpot celtni.

Pirms katras transporteisanas ar celtni, parliecinieties, vai pacelsanas aprkojums nav bojats.

Pirms katras transporteisanas ar celtni, parliecinieties, vai ierie nav bojata.

Paceliet ieri ci tikai t, ka aprakstits nodalas beigas.

Nepiestipriniet kravas pacelsanas aprikojumu pie ierices stumsanas roktura.

Neizmantojiet stropju kedes.

Nodrosiniet pacelsanas ierices pret neapzinatu krvas atlaisanu.

Pirms transportesanas ar celtni nonemiet struklas cauruli ar augstspiediena pistoli, sprauslas un citrus valigus prieksmetus.

Pacelsanas procesa laikā nepārvietojiet nekādus prieksmetus uz ierices.

Nestavietzemkrvas.

Uzmaniet, lai celtna apdraudejuma zona neatrastos neviana persona.

Nepametiet iericbez uzraudzibas karajamies pie celtna.

1. Piestipriniet pacelşanas aprikojumu pie ierices.

Attels H

Attels

Attels J

Uzglabāsana

△UZMANIBU

Svara neieverošana

Savainojumu un bojajumu draudi Transportejot un uzglabajot nemiet vera ierices svaru. Ierici uzglabat tikai ikstelpas.

lerices uzglabasana

1. Struklas cauruli ar augstspiediena pistoli ivietot sprauslas turetaj unnofiksetar struklas caurules turetaju.
2. Aptit tikla kabeli ap kabela turetaju un nostiprinat ar kabela apskavu.
3. Augstspiediena šlūtenes uztišana:

a Versija S: Satit augstspiedena šluteni, novietot to šlutenes novietosanai paredzētajā vieta un nostriprinār ar gumijas spriegotaju.

b Versija SX/SXA: Uztiniet augstspiediena šluteni uz šlutenes uztišanas spoles.

Pretaizsal'sanas funkcija

JEVERIBAI

Sals iznicina ierici, no kuras nav pilnibā iztukšots udens.

Uzglabajiet ierici vieta, kur sals neieklust.

Ja nav iespëjams nodrošināt uzglabăsanu pret saludroša vieta:

1. Nolaidiet udeni.

2. Izlaidiet caur ieri komerciali pieejamu antifrizu.

3. Laut iericei darboties maks. 1 minutes, lidz sūknis un caurulvadi ir tuksi.

Noradijum

Izmantojiet komerciali pieejamu antifrizu uz glikola bazes, kas paredzets mehaniskajiem transportlidzekliem. leverot antifriza ražotaja lietosanas noteikumus.

Kopsana unapkope

△BISTAMI

Ierice, kas neapzinati iesledzas

Savainojuma draudi, strāvas sitiena bīstamība
Pirms jebkuru darbu veikṣanas izslēdziet ierici un atvienojiet tikla spreudni.

Noradijum

Veco ellu drikst utilisizet tikai atbilstoša savakšanas vietā. Lūdzu, nododiet uzkrato veco ellu šajos punktos. Vides piesarnošana ar veco ellu ir sodama riciba.

Drosibas pbarde /apkopes ligums

Ar savu izplatitāju Jus varat vienoties par regularu dro-sības pārbaudi vai noslęgt akopes līgumu. Lūdzu, konsultējieties.

Apkopes intervali

Ik pēc 500 darba stundām, vismaz reizi gadā

• lericesapkopi laut veikt clientu servisam.
• Nomainit augstspiedena sukna ellu:

a Atgazt ierici atpakal un novietot to.
b Zem iztuksoanas notekas novietot vecas ellas savaksanas trauku.

Attels L

1Skava
(2)Veida gredzens
③ Aizbāznis
4 Noteka

c Izvikt skavu uz leju.
d Izvilk t aizbazni.
e Ellu notecinat savak'sanas tvertne.
f Parbaudit O veida gredzenu uz aizbăznα, ja nepieciesams, nomainit.
g levietot aizbāzni un nostiprināt ar skavu.
h Izslaucit notekā palikušo ellu.
i Paceliet 1erici.
j Izskruvetiericesparsegsatiprinajumaskruvi.
k Nonemietiercesparsingu.
I Nonemt ellas tvertnes vaku. Attels D

1Yaks
②Ellas tvertne

m Jauno ellu iepildit lenam, lai varetu izplust gaisa burbuli. Ellas daudzumu un ellas veidu skatit nodala "Tehniskie dati".
n Uzlikt atpaka! ellas tvertnes vaku.
o Uzlikt atpakaI ierices parsegu un nostiprinat to.
p Padarbinat ierici 5 minutes un pec tam vêreiz parbauditellas limeni.

Apkopes darbi

Augstspiediena šlūtènes nomaina automatiskajai šlūtènes uztišanas spolei.

BRIDINAJUMS

Savainosanas risks

Slutenes trumulis var sakt negaiditi Joti atri griezties, ja fiksators atvienojas.

Uzmanigi izpildit talak noraditas daribas un dostiprinat slutenes trumuli, ka apraksitis.

Noradijum

Šai ericei ir piemērotas tikai "Ultra Guard" augstspiedie-na šlūtenes.

1. Ar skrūvgierezi pacelt šlūtenes trumula vaku. Attēls M

1Yaks

1. Augstspiediena šluteni pilnība notit no šlūtenes uzṭīsanas trumula.
2. levietot seestura ligzdas atslegu SW 10 caur sesturaino atveri korpusa. levietot atslegu tik talu, lidz slutenes trumulis ir blokets.

Attels N

①Atvere,sestura

Attels O

① Seestura ligdas atslēga SW 10

1. Izskruvejiet 2 skruves.

Attels P

①slutenes aizturis
② Augstspiediena šlutene

③ Skrūve

1. Nonemt šlūtenes aizturi no augstspiediena šlūtenes.
2. Izvilkdt drosibas aki. Attels Q

① Šūtēnes pieslēgums
②Paplaksnes
3 Augstpiedena slutene.
④ Drošibas akis

1. Izvilkt augstspiediena šluteni no šlutenes pieslēguma.
2. Caur šlūtenes virzošajiem rullišiem ivietot jauno augstspiediena šlūteni un iespraust to šlūtenes pieslēgumā. Nem vērā šlūtenes trumuţa griesanās virzenu.

Attels R

① Šlūtenes virzosais rullitis
9. Drośības Āki ivietot šlūtenes pieslēgūma.
10. Pärbaudīt, vai visas papläksnes ir aiz drošības āka.
11. Šlūtenes aizbāznì pievienot augstspiediena Šlūtenes otram galam. Attalums līdz Šlūtenes galam ap-mēram 1 m (līdz augstspiediena pistolei).
12. Pievienot ierici udens un stravas padevei, iedarbinat to un parbaudit, vai piesleguma vieta nav nopulides.
13. Nostiept slutei un turet to nostieptu. Kamer slutene ir izstiepta, izvilkt seestura ligzdas atslegu.
14. Atbloket slutenes trumuli, pavelkot augstspiediena sluteni, un tad laut augstspiediena slutenei lenam uztities. Kontrolet uztiisanas atrumu, pieturot sluteni.
15. Tad uzlikt vaku atkal atpakal.

Augstspiediena šlūtenes nomiña manuālajai šlūtenes uztišanas spolei.

1. Augstspiediena šlūteni pilinība notīt no šlūtenes uzītīsanas spoles. Attēls S
2. Izceliet augstspiediena slutenes stiprinajuma skavu un izvelciet sluteni.
3. lebidiet šlūtenes nipeli lidz galam šlūtenes spoles mezgla posma un nostipriniet to ar fiksacijas apskayu.

Palidziba traucejumu gadijumā

△BISTAMI

lerice, kas neapzinati iesledzas; pieskarstanas stravu vadosam dalam

Savainojuma draudi, strāvas sitiena bīstāmība

Pirms darbu veiksanas pie ierices izsledziet ieri.

Atvienojiet tikla spraudni.

Visas pābaudes un darbus ar elektriskām dalamīm ir jāveic SPECIALISTAM.

Traucejumu gadijumā, kas šaja nodā nav mineti, uzmekljet autorizetu kliu tsi.

Kontrollampina

Noradijum

Št Funkcija ir pieejama tikai modeliem HD 10/25... un HD 13/18...

Kontrollampiña uzrada darba stavoklus (zala) un traucejumus (sarkana).

Kontrollampinas atiestatisana

1. lerices sledzi iestatit uz "0".

2. Uzgaidit parris sekundes.

3. Ierices sledzi iestatit uz "I".

Darbības režima indikācija

Zala pastaviga gaisma

lericeirdarbgatavibā.

1 reizi mirgo zala krasa

Darbgataviba beidzas pec 30 minu su nepartrauktas daribbas un icerice tiek izslegtla (drosiba, ja parspragst augstspiediena slutene).

Lai restartetu darbgatavibasaiku:

1. lerices sleedzi iestatit uz "0".
2. Uzgaidit parris sekundes.
3. lerices sledzi iestatit uz "I".

Traucejuma indikacija

1 reizi mirgo sarkana krasa

Augstspiediena puse nav hermetiska.

1. Pārbaudīt augstspiediena šlūtenes, šlūtenu savienojumu un augstspiediena pistoles hermēṭiskumu.

2 reizes mirgo sarkanā krāsa

Motors ir parak karsts.

1. lericesledzi iestatit uz "0".
2. Laujietiericeiatdzist.
3. lericessledziestatituz"I".

Noradijum

Ja sis traucejums vêreiz atkartojas, pärbaudit sprauslu, udens pieplūdes temperaturu, apkartējās vides temperaturu un tikla spriegumu.

3 reizes mirgo sarkanā krāsa

Paradijusies strvas padeves kUDA.

1. Pärbaudit tikla pieslēgumu un tikla drošinātajus.

4 reizes mirgo sarkanā krāsa

Parak liels energijas paterins.

1. Sazinieties ar klientu apkalpošanas centru.

Traucejums bez indikacijas

lerici nav iespëjams iedarbinat.

1. Ja kontrollampiña mirgo zala krāsa:

a Ierices sledzi iestatif uz "0".
b Ierices sledzi iestatit uz "I".

1. Laut motoram atdzist:

a Ierices sledzi iestatit uz "0".
b Laujiet icerice atdzist.
c lerices sledzi iestatit uz "I".

1. Pārbaudīt, vai tikla kabelis nav bojāts.
2. Pärbaudit tikla spriegumu.
3. Ja konstateti elektriski bojajumi, szināties ar klientu servisu.

lerice nespej sasniegt nepieciesamo spiedenu

1. Parbaudit, vai augstspiediena sprauslai ir atbilstoess izmērs (skatīt nodalu "Tehniskie dati").
2. Izirit vai nomainit sprauslu.
3. Atgaisot ier ici (skatit nodalu "Udens pieslegums/lerices atgaisošana").
4. Iztīrī smalko filtru, vajadzības gadijumā nomainīt (skāṭī nodiumu "Kopsana un apkope/katru nedēlū").
5. Pärbaudit udens pieplüdes daudzumu (nepieciešamo daudzumu skatit nodāla "Tehniskie dati").
6. Nepieciešamības gadījumā uzmeklejiet klientu servisu.

Suknis ir nehermetisks.

Lidz pat 3 pilienu udens noplude minute ir pielaujama.
Ja noverojams izteiktaks ierces nehermetiskums, laujiet klienu servisam veikt parbaudi.

Suknis uzrada daribas traucejumus

1. Parbaud It udens piepledes daudzumu (nepiecesamo daudzumu skatit nodala "Tehniskie dati").

2. Atgaisot ierici (skatit nodalu "Udens pieslegums/lerices atgaisosana").

3. Iztiri smalko filtru, vajadzibas gadijum nomainit (skatit nodalu "Kopsana un apkope/katu nedelu").
4. Nepiecesamibas gadijumuzmeklejet kIENTu servisu.

Tirišanas lidzekla piemaisijums ir parak mazes

1. Pärbaudit, vai izmantotā pudele ar putu veidosanas uzgali atbilst ierices plusmas daudzumam.
2. Uzpildit putu veidosanas uzgalim pievienoto pudeli.
3. Suksanas slutenei uzsprust lielaku diafragmu.
4. Pärbaudit, vai uz sukşanas šlūtenes un pudeles ar putu sprauslu nav izveidojusăs tīrīsanas lidzekla nogulsnes. Nogulsnes notirīt ar remdenuūdeni.
5. Nepiecesamibas gadijumuzmeklejet clientu servisu.

Putu veidosanas ir parak maza

1. Pärbaudit, vai izmantotā pudele ar putu veidosanas uzgali atbilst ierices plusmas daudzumam.
2. Parbaudit, vai uz sukšanas šlūtenes un pudeles ar putu veidosañas uzgali nav izveidojušās tīršanas līdzeklá nogulsnes. Nogulsnes notīrīt ar remdenu ādeni.
3. Nepiecesamibas gadijumuzmeklejet kIentu servisu.

Garantija

Katra valsti ir spekā musu atbildīgā tirdzniecības uzne-muma izdotte garantijas nosacjumi Garantijas terma Jusu ierices iespejamos daribas traucējumus mēns novērsīsim bez maksas, ja to celonisBUS materiāla vai rǎzosanas klūda. Garantijas gadijumā ar pirkumu apliecinošu dokumentu versieties pie tiringāja vai tuväkaja pilnvarotajā klientu apkalposanas centra. (Adresi skatīt aizmugure)

Papildu informacija par garantiju (ja tada ir pieejama) ir atrodama vietjas Karcher timekla vietnes servisa sadala "Lejupielades".

ES atbilstibas deklarácija

Ar so mēs pazinojam, ka turpmak tekstā minetas iekārastas projekts un konstrukcija, kā ari mūsu izgatavotais modelis atbilst ES direktivu drošibas un veselibas pamatprasibam. Veicot ar mums nasaskanotas izmainas iekārastas uzbūve, Šī deklaracija zaude savu spku.

Produks: Augstspiediena tiritäjs

Tips: 1.286-xxx.x

Roku-plaukstu vibracijas vērtība	m/s2	3,6	3,7	3,7	4,6	4,4	4,4	4,6
Nedrošības faktors K	m/s2	0,9	0,9	0,9	1,0	0,9	0,9	1
Trošņa spiediena limenis LpA	d	B	(	A	)		7	2	7	2	7
Nedrošības faktors KpA	d	B	(	A	)		3	3	3	3	3
mēritais trošņa intensitātes limenis LwA	d	B	(	A	)		9	1	9	1	9
garantētais trošņa intensitātes lime- nis LwA,d	d	B	(	A	)		9	3	9	3	9

		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Valstij piesaistītais variants
Valsts		EU	EU	KAP	KAP	EU II	EU	EU
Strāvas pieslēgums
Spriegums		V	400	400	220	440-460	230	400
Fāz e			~		3	3	3	3
F r e k v e n c e							H	z
		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SxA	HD 13/18-4 S	HD 13/18-4 SxA
Maksimali piejaujamā tīkla pretestība Ω		0.0452+ j0.0283	0.0452+ j0.0283	0.0452+ j0.0283	0.0452+ j0.0283	0.0452+ j0.0283	0.0452+j0.0283	0.0452+j0.0283
Pieslēguma jauda kW 8,8,8,7,5 8 8,5 8,8 8,8
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (kūstōsais, Char. C) A		16	16	25	16	25	16	16
Pagarinājuma kabelis, 10 mm	2	2,5 2,5	2,5 2,5	2,5 2,5
Pagarinājuma kabelis, 30 mm	2	4	4	4	4	4	4	4
Üdens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1	1	1	1	1	1	1
Pievades temperatūra (maks.)	°C	60	60	60	60	60	60	60
Pieplūdes daudzums (min.)	l/h	1200	1200	1200	1200	1200	1500	1500
lesūkšanas augstums (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Üdens pieplūdes šlūtenes minimālais garums		7,5 7,5	7,5 7,5	7,5 7,5
Üdens pieplūdes šlūtenes minimālais diamets	in	1	1	1	1	1	1	1
lesūkšanas filtras pasūṭijuma numurs		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
lerices veiktspējas dati
Standarta sprauslas lielums		047	047	055	050	050	075	075
Üdens darba spiediens ar standarta sprauslu		P	a	2	5	2	5	9
Darba pārspiediens (maks.)	MPa	28	28	22	25	26	25	25
Padves apjoms, üdens	l/min	16,67	16,67	16,67	16,67	16,67	21,67	21,67
Augstspiedena pistoles atsitienta spēks	N	6	2	6	2	5	4	8
Izmēri un svars
Raksturfgais eksploatacijas svars	kg	67	78,6	67,0	67	75	69,8	81,4
Garums	mm	607	607	607	607	607	607	607
Platums	mm	518	518	518	518	518	518	518
Augstums	mm	1063	1063	1063	1063	1063	1063	1063
Ellas daudzums	l	1,0	1,0	1	1	1	1,0	1,0
Ellas veids	Tips	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Aprēkinātās vērtibas saskaṇā ar EN 60335-2-79
Roku-plaukstu vibracijas vērtība	m/s2	4,7 4,7 6,1 6,6 5,3 3,7,3,7
Nedrosības faktors K	m/s2	1 1 1,5 1,2 1,3 0,9 0,9
Trokšnā spiedena limenis LpA	d	B	(A)	7	4	7	6	7
Nedrosības faktors KpA	dB(A)	3	3	3	3	3	3	3
mērītais trokšnā intensitātes limenis LWA	d	B	(A)	9	1	9	1	9
garantētais trokšnā intensitātes limenis LWA,d		B	(A)	9	3	9	3	9

Iznēmuma iemeslssaskanaarRegulu (ES)2019/1781
I pielikuma 2. iedalas 12. punktu: j)
Paturetas tiesibas uz tehniskajam izmainam.

Turinys

1 kartā mirksi raudona spalva

Auksto slegio pusene nera sandari.

1. Patikrinkite aukstjo slegio zarros, zarnu jungciu in aukstjo slegio pistoleto sandaruma.

4 kartā mirksi raudona spalva

Sunaudojama pernelyg daug elektros srovés.

1. Susisiekite su clientu aptarnavimo tarryba.

Nerodomos triktys
