LIETOŠANAS INSTRUKCIJA HDS 9204 Classic Kärcher

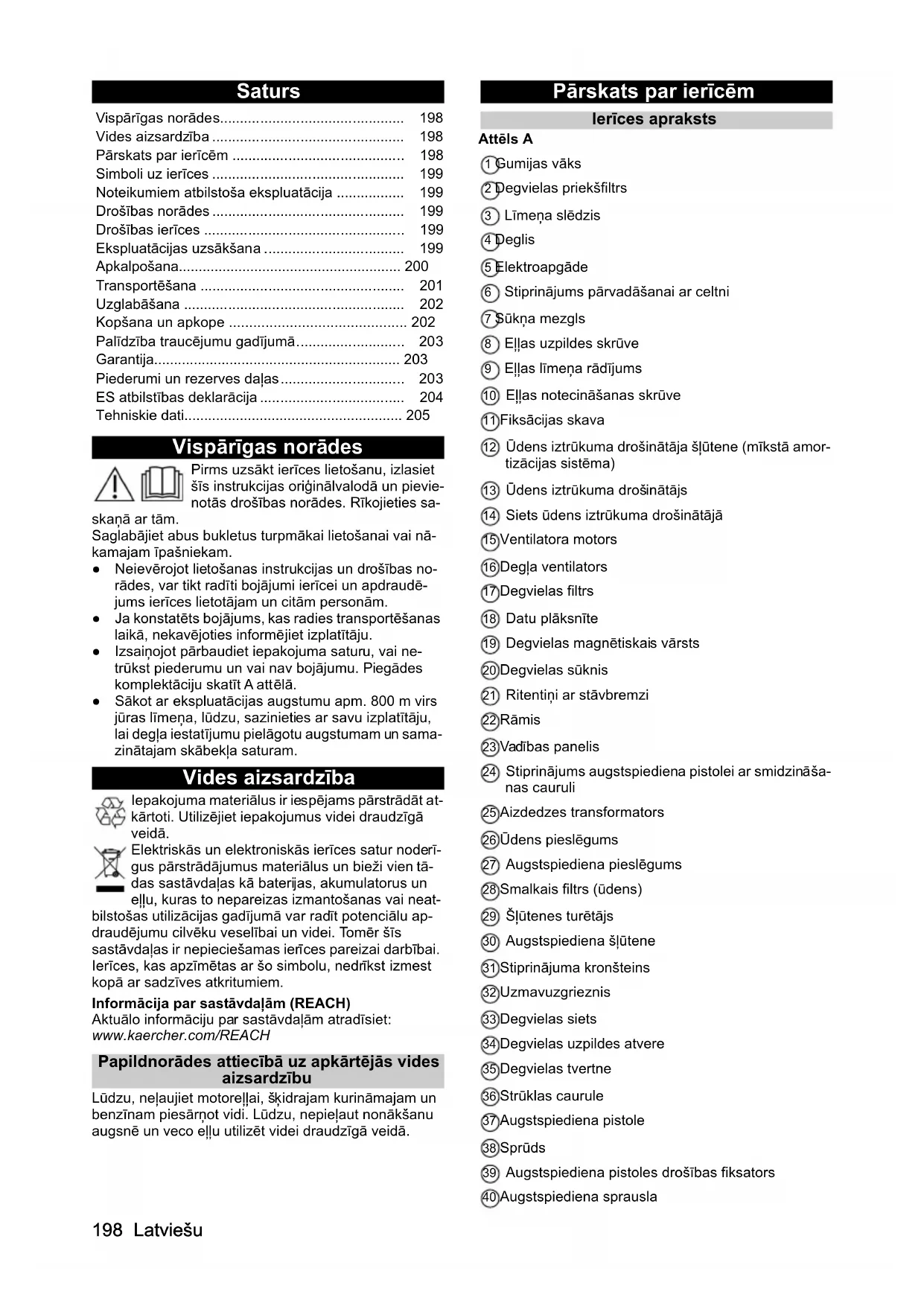

• 1,5198 Latviešu Saturs Vispārīgas norādes Pirms uzsākt ierīces lietošanu, izlasiet šīs instrukcijas oriģinālvalodā un pievie- notās drošības norādes. Rīkojieties sa- skaņā ar tām. Saglabājiet abus bukletus turpmākai lietošanai vai nā- kamajam īpašniekam. ● Neievērojot lietošanas instrukcijas un drošības no- rādes, var tikt radīti bojājumi ierīcei un apdraudē- jums ierīces lietotājam un citām personām. ● Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet izplatītāju. ● Izsaiņojot pārbaudiet iepakojuma saturu, vai ne- trūkst piederumu un vai nav bojājumu. Piegādes komplektāciju skatīt A att ēlā. ● Sākot ar ekspluatācijas augstumu apm. 800 m virs jūras līmeņa, lūdzu, sazinieties ar savu izplatītāju, lai degļa iestatījumu pielāgotu augstumam un sama- zinātajam skābekļa saturam. Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sast āvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH Papildnorādes attiecībā uz apkārtējās vides aizsardzību Lūdzu, neļaujiet motoreļļai, šķidrajam kurināmajam un benzīnam piesārņot vidi. Lūdzu, nepieļaut nonākšanu augsnē un veco eļļu utilizēt videi draudzīgā veidā. Pārskats par ierīcēm Ierīces apraksts Attēls A 1 Gumijas vāks 2 Degvielas priekšfiltrs 3 Līmeņa slēdzis 4 Deglis 5 Elektroapgāde 6 Stiprinājums pārvadāšanai ar celtni 7 Sūkņa mezgls 8 Eļļas uzpildes skrūve 9 Eļļas līmeņa rādījums 10 Eļļas notecināšanas skrūve 11 Fiksācijas skava 12 Ūdens iztrūkuma drošinātāja šļūtene (mīkstā amor- tizācijas sistēma) 13 Ūdens iztrūkuma drošinātājs 14 Siets ūdens iztrūkuma drošinātājā 15 Ventilatora motors 16 Degļa ventilators 17 Degvielas filtrs 18 Datu plāksnīte 19 Degvielas magnētiskais vārsts 20 Degvielas sūknis 21 Ritentiņi ar stāvbremzi 22 Rāmis 23 Vadības panelis 24 Stiprinājums augstspiediena pistolei ar smidzināša- nas cauruli 25 Aizdedzes transformators 26 Ūdens pieslēgums 27 Augstspiediena pieslēgums 28 Smalkais filtrs (ūdens) 29 Šļūtenes turētājs 30 Augstspiediena šļūtene 31 Stiprinājuma kronšteins 32 Uzmavuzgrieznis 33 Degvielas siets 34 Degvielas uzpildes atvere 35 Degvielas tvertne 36 Strūklas caurule 37 Augstspiediena pistole 38 Sprūds 39 Augstspiediena pistoles drošības fiksators 40 Augstspiediena sprausla Vispārīgas norādes p. 198
• Vides aizsardzība p. 198
• Pārskats par ierīcēm p. 198
• Simboli uz ierīces p. 199
• Noteikumiem atbilstoša ekspluatācija p. 199
• Drošības norādes p. 199
• Drošības ierīces p. 199
• Ekspluatācijas uzsākšana p. 199
• Apkalpošana p. 200
• Transportēšana p. 201
• Uzglabāšana p. 202
• Kopšana un apkope p. 202
• Palīdzība traucējumu gadījumā p. 203
• Garantija p. 203
• Piederumi un rezerves daļas p. 203
• ES atbilstības deklarācija p. 204
• Tehniskie dati Latviešu 199 Vadības panelis Attēls B 0/OFF = izslēgts 1 Ierīces slēdzis 2 Darba režīms: Ekspluatācija ar auksto ūdeni 3 Darba režīms: Ekspluatācija ar karsto ūdeni (e = "Eco" pakāpe, karstais ūdens maks. 60 °C) 4 Degvielas kontrollampiņa Simboli uz ierīces Noteikumiem atbilstoša ekspluatācija Izmantot ierīci tikai, piem., mašīnu, transportlīdzekļu, būvju, darbarīku, fasāžu, terašu un dārza iekārtu tīrīša- nai. BĪSTAMI Izmantošana degvielas uzpildes stacijās vai citās bīstamās vietās Savainošanās risks Ievērojiet attiecīgos drošības noteikumus. Norādījum Neļaut notekūdeņiem, kas satur minerāleļļu, nokļūt aug- snē, ūdeņos vai kanalizācijas sistēmā. Tāpēc motora mazgāšanu vai apakšu mazgāšanu veiciet tikai piemē- rotās vietās ar eļļas uztvērēju. Ūdens apgādes robežvērtības p. 205

Netīrs ūdens Priekšlaicīgs nodilums vai nogulsnes ierīcē Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības. Uz ūdens apgādi attiecas turpmākās robežvērtības: ● pH vērtība: 6,5-9,5 ● Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 µS/cm, maksimālā vadītspēja 2000 µS/cm ● Nosēdināmās vielas (parauga tilpums 1 l, noslāņo- šanās laiks 30 minūtes): < 0,5 mg/l ● Filtrējamās vielas: < 50 mg/l, nek ādu abrazīvo vielu ● Ogļūdeņraži: < 20 mg/l ● Hlorīds: < 300 mg/l ● Sulfāts: < 240 mg/l ● Kalcijs: < 200 mg/l ● Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) ● Dzelzs: < 0,5 mg/l ● Mangāns: < 0,05 mg/l ● Varš: < 2 mg/l ● Aktīvais hlors: < 0,3 mg/l ● Brīvs no sliktām smakām Drošības norādes Uz iekārtu attiecas turpmākās drošības norādes: ● Ievērojiet valstī spēkā esošos noteikumus attiecībā uz šķidruma smidzinātājiem. ● Ievērojiet valstī spēkā esošos noteikumus attiecībā uz negadījumu novēršanu. Šķidruma smidzinātājus nepieciešams regulāri pārbaudīt un pārbaužu rezul- tātus fiksēt rakstu formā. ●Ņemiet vērā, ka iekārtas sildelements ir uzskatāms par sadedzināšanas iekārtu. Sadedzināšanas iekār- tas regulāri jāpārbauda atbilstoši valstī sp ēkā eso- šajiem piekritīgajiem noteikumiem. ● Aizliegts veikt jebkāda veida izmaiņas pašā iekārtā vai tās piederumos. Drošības ierīces Drošības ierīces kalpo lietotāja aizsardzībai un tās ne- drīkst deaktivizēt vai apiet to funkciju. Drošības vārsts ● Drošības vārsts atveras, ja ir bojāts spiediena slē- dzis. ● Drošības vārsts ir rūpnīcā iestatīts un noslēgts ar plombu. Iestatījumu veic tikai klientu serviss. Ūdens iztrūkuma drošinātājs ●Ūdens iztrūkuma drošinātājs novērš degļa ieslēgša- nos ūdens iztrūkuma gadījumā. ● Siets neļauj drošinātājam kļūt netīram, un tas regu- lāri jātīra. Dūmgāzu temperatūras ierobežotājs Dūmgāzu temperatūras ierobežotājs izslēdz ierīci, ja ir sasniegta pārāk augsta dūmgāzu temperatūra. Ekspluatācijas uzsākšana

Bojāti komponenti Savainošanās risks Pārliecinieties, lai ierīce, papildpiederumi, pievadi un pieslēgumi būtu nevainojamā stāvoklī. Ja stāvoklis nav ideāls, ierīci nedrīkstat lietot.

1. Nofiksēt stāvbremzi.

Augstspiediena sūkņa eļļas līmeņa pārbaude

Bālgana eļļa Iekārtas bojājumi Ja eļļa ir bālgana, nekavējoties informējiet pilnvaroto klientu servisu.

1. Novietojiet ierīci uz līdzenas virsmas.

2. Pēc eļļas līmeņa atzīmes pārbaudīt augstspiediena

sūkņa eļļas līmeni. Eļļas līmenim jābūt eļļas līmeņa rādījuma vidū.

3. Nepieciešamības gadījumā papildināt eļļas līmeni.

Eļļas tvertnes atgaisošanas aktivizēšana

1. Izskrūvēt noslēgskrūvi.

2. Ieskrūvējiet eļļas uzpildes skrūvi.

un savienojumu pievelciet ar roku. Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargāt ierīci pret salu. Bīstams elektriskais spriegums. Darbī- bas pie elektroiekārtas drīkst veikt tikai elektriķi vai pilnvaroti speciālisti. Indīgu dūmgāzu radīti draudi veselībai. Ne- ieelpojiet dūmgāzes. Apdedzināšanās risks, ko rada karstas virs- mas.200 Latviešu

3. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku.

4. Savienojiet ierīces augstspiediena šļūteni ar augst-

spiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku. Degvielas uzpilde BĪSTAMI Nepiemērota degviela Sprādzienbīstamība Iepildiet tikai dīzeļdegvielu vai vieglo mazutu. Nepiemē- rotas degvielas, kā, piemēram, benzīnu izmantot ne- drīkst.

Darbība ar tukšu degvielas tvertni Degvielas sūkņa sabojāšana Nekad nedarbiniet ierīci ar tukšu degvielas tvertni.

3. Aizvērt tvertnes vāciņu.

4. Noslaucīt pārplūdušo degvielu.

Veselības apdraudējums, kuru rada netīra ūdens at- plūde dzeramā ūdens tīklā Bīstamība veselībai Ievērojiet ūdensapgādes noteikumus. Saskaņā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistē- mas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalī- tāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apg ādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas. ● Pieslēguma vērtības, skatīt "Tehniskie dati". Norādījum Pieplūdes šļūtene nav iekļauta piegādes komplektācijā. Norādījum Sistēmas atdalītājs nav iekļauta piegādes komplektāci- jā.

1. Pieslēdziet sistēmas atdalītāju ūdens padevei

(piem., ūdens krānam).

2. Pieslēdziet ieplūdes šļūteni (minimālais garums

7,5 m, minimālais diametrs 1 colla) pie ierīces ūdens pieslēguma un sistēmas atdalītāja.

ērt ūdens padevi. Ūdeni iesūkt no tvertnes BĪSTAMI Šķīdinātājus saturošu šķidrumu vai dzeramā ūdens iesūkšana Savainošanās un sabojāšanas risks, dzeramā ūdens piesārņojums Nekad neiesūciet šķidrumus, kas satur šķīdinātājus, piemēram, krāsu atšķaidītāju, benzīnu, eļļu vai nefiltrētu ūdeni. Ierīces blīvējumi nav izturīgi pret šķīdinātājiem. Izsmidzināti šķīdinātāji ir viegli uzliesmojoši, sprādzien- bīstami un toksiski. Nekad neiesūciet ūdeni no dzeramā ūdens tvertnēm.

dziet iesūkšanas šļūteni (diametrs vismaz 1 colla) pie ūdens pieslēguma.

2. Pieslēdziet iesūkšanas šļūteni ārējā ūdens avotā.

Norādījum Maksimālais sūkšanas augstums: 0,5 m Strāvas pieslēgums BĪSTAMI Nepiemēroti elektriskie pagarinātāji Elektriskais trieciens Āra apstākļos izmantojiet tikai tam piemērotus un at- bilstoši marķētus elektrības pagarinājuma vadus ar pie- tiekamu vadu šķērsgriezumu. Pārliecinieties, vai izmantotā pagarinātāja spraudnis un savienojums ir ūdensnecaurlaidīgi. Vienmēr pilnībā notiniet pagarinātājus.

Tīkla pretestības pārsniegšana Īssavienojuma radīts elektriskās strāvas trieciens Maksimāli pieļaujamā tīkla pretestība elektriskā pieslē- guma punktā (skatīt “Tehniskie dati”) nedrīkst tikt pār- sniegta. Neskaidrību gadījumā attiecībā uz Jūsu pieslēguma punkta tīkla pretestību, lūdzu, sazinieties ar savu ener- goapgādes uzņēmumu. ● Pieslēguma vērtības skatiet tehniskajos datos un ti- pa datu plāksnītē. ● Elektrības pieslēgumu jāizveido elektriķim, un tam jāatbilst IEC 60364-1 prasībām. Apkalpošana BĪSTAMI Uzliesmojoši šķidrumi Sprādzienbīstamība Nesmidziniet uzliesmojošus šķidrumus. BĪSTAMI Darbība bez strūklas caurules Savainošanās risks Nekad nedarbiniet ierīci bez uzstādītas strūklas cauru- les. Pirms katras izmantošanas pārbaudiet, vai strūklas caurule ir stingri nostiprināta. Strūklas caurules skrūvsa- vienojumam jābūt pievilktam ar roku. BĪSTAMI Augstspiediena ūdens strūkla Savainošanās risks Nekad nenofiksējiet sprūdu ekspluatācijas pozīcijā. Pirms veicat jebkādus darbus ar ierīci, nofiksējiet augst- spiediena pistoli, atvāžot drošības fiksatoru un nofiksē- jot to. Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

Darbība ar tukšu degvielas tvertni Degvielas sūkņa sabojāšana Nekad nedarbiniet ierīci ar tukšu degvielas tvertni. Sprauslas nomaiņa

1. Izslēdziet ierīci un nospiediet augstspiediena pistoli,

līdz ierīce ir bez spiediena.

2. Nofiksējiet augstspiediena pistoli, atvāžot drošības

1. Iestatiet ierīces slēdzi vēlamajā pozīcijā. Ierīce īslai-

cīgi ieslēdzas un izslēdzas, tiklīdz ir sasniegts darba spiediens.

2. Atbloķējiet augstspiediena pistoli, savāžot drošības

fiksatoru un nofiksējot to. Nospiežot augstspiediena pistoli, ierīce atkal ieslēdzas.Latviešu 201 Norādījum Ja no augstspiediena sprauslas neizplūst ūdens, atgai- sojiet sūkni. Meklējiet palīdzību darbības traucējumu ga- dījumā - ierīce nerada spiedienu. Tīrīšana Norādījum Augstspiediena strūklu vienmēr sākumā pret tīrāmo ob- jektu vērst no lielāka attāluma, lai izvairītos no pārāk lie- la spiediena radītiem bojājumiem.

1. Iestatiet tīrīšanas temperatūru atbilstoši tīrāmajai

virsmai. Ekspluatācija ar auksto ūdeni Nelielu netīrumu notīrīšanai un skalošanai, piem., dārza ierīcēm, terasei, darbarīkiem. Eco pakāpe Ierīce darbojas visekonomiskākajā temperatūras diapa- zonā (maks. 60 °C). Ekspluatācija ar karsto ūdeni BĪSTAMI Karsts ūdens Applaucēšanās draudi Izvairieties no saskares ar karstu ūdeni.

1. Iestatiet ierīces slēdzi atbilstoši nepieciešamajai

temperatūrai. Ieteicamā tīrīšanas temperatūra ● 30-50 °C: Nelieli netīrumi ● Maks. 60 °C: Olbaltumvielu saturoši netīrumi, piem., pārtikas rūpniecībā ● 60-90 °C: Automašīnu tīrīšana, mašīnu tīrīšana Ekspluatācijas pārtraukšana

1. Nofiksējiet augstspiediena pistoli, atvāžot drošības

fiksatoru un nofiksējot to. Ierīces izslēgšana BĪSTAMI Karstā ūdens radīts apdraudējums Applaucēšanās draudi Pēc darbības ar karstu ūdeni ierīci vismaz 2 minūtes jā- darbina ar aukstu ūdeni ar atvērtu augstspiediena pisto- li, lai atdzesētu.

1. Aizvērt ūdens pieplūdi.

2. Atvērt augstspiediena pistoli.

3. Ar ierīces slēdzi ieslēdziet sūkni un ļaujiet tam dar-

boties 5–10 sekundes.

4. Aizvērt augstspiediena pistoli.

5. Ierīces slēdzi iestatīt uz “0/OFF”” (izsl.).

7. Atvienojiet ūdens pieslēgumu.

8. Izmantot augstspiediena pistoli, līdz ierīce ir bez

9. Nofiksējiet augstspiediena pistoli, atvāžot drošības

fiksatoru un nofiksējot to. Ierīces uzglabāšana Norādījum Nesalokiet augstspiediena šļūteni vai elektrības kabeli.

1. Iespraudiet augstspiediena pistoli ar izsmidzināša-

nas cauruli rāmja stiprinājumā.

2. Uztiniet augstspiediena šļūteni un elektrisko kabeli

un pakariet tos uz stiprinājumiem. Pretaizsalšanas aizsardzība

Sala radīts apdraudējums Sasaluša ūdens radīti ierīces bojājumi Uzglabājiet ierīci, no kuras nav pilnībā iztukšots ūdens, pret salu aizsargātā vietā. Attiecībā uz ierīcēm, kas ir savienotas ar kamīnu, jāņem vērā aukstā gaisa iekļūšanu.

Caur kamīnu ieplūstošs aukstais gaiss Bojājumu risks Kad ārējā temperatūra pazeminās zem 0 °C, atvienojiet ierīci no kamīna.

1. Izslēdziet ierīci, ja nav iespējams uzglabāt pret salu

drošā vietā. Ekspluatācijas pārtraukšana Ilgāku darbības pārtraukumu gadījumā vai gadījumos, kad uzglabāšana pret salu drošā vietā nav iespējama:

2. Izskalojiet ierīci ar antifrīzu.

1. Noskrūvēt ūdens pieplūdes šļūteni un augstspiedie-

2. Noskrūvēt pievades cauruļvadu katla apakšpusē un

iztukšot apsildes spirāli.

3. Ļaut ierīcei darboties maks. 1 minūti, līdz sūknis un

cauruļvadi ir tukši. Izskalojiet ierīci ar antifrīzu Norādījum Ievērot antifrīza ražotāja lietošanas noteikumus.

1. Ierīci (deglis izslēgts) pilnībā izskalojiet ar komerciāli

pieejamu antifrīzu. Tas nodrošina arī noteiktu aizsardzības līmeni pret ko- roziju. Transportēšana

Neatbilstoša transportēšana Bojājumu risks Aizsargājiet augstspiediena pistoles sprūdu pret bojāju- miem. 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru.

1. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to

pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām prasībām. Transportēšana ar celtni BĪSTAMI Neatbilstoša transportēšana ar celtni Krītošas ierīces vai krītošu priekšmetu radīti savainoju- mu draudi Ievērojiet vietējos negadījumu novēršanas noteikumus un drošības norādes. Ierīci drīkst pārvietot ar celtni personas, kuras ir kompe- tentas apkalpot celtni. Pirms katras transportēšanas ar celtni, pārliecinieties, vai pacelšanas aprīkojums nav bojāts. Pirms katras transportēšanas ar celtni, pārliecinieties, vai nav bojāti ierīces stiprinājumi. Pārvietojot ar celtni, ierīci paceliet tikai aiz stiprināju- miem.202 Latviešu Neizmantojiet štropju ķēdes. Nodrošiniet pacelšanas ierīces pret neapzinātu kravas atlaišanu. Pirms transportēšanas ar celtni atvienojiet strūklas cau- ruli ar augstspiediena pistoli un citus vaļīgus priekšme- tus. Pacelšanas procesa laikā nepārvietojiet nekādus priekšmetus uz ierīces. Nestāviet zem kravas. Uzmaniet, lai celtņa apdraudējuma zonā neatrastos ne- viena persona. Nepametiet ierīci bez uzraudzības karājamies pie celt- ņa.

1. Lai pārvietotu ierīci ar celtni, nofiksējiet pacelšanas

ierīci pie stiprinājumiem. Attēls C Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru. Kopšana un apkope BĪSTAMI Ierīce, kas neapzināti ieslēdzas; pieskaršanās strā- vu vadošām daļām Savainojuma draudi, strāvas sitiena bīstamība Pirms darbu veikšanas pie ierīces izslēdziet ierīci. Atvienojiet tīkla spraudni.

1. Aizvērt ūdens pieplūdi.

2. Atvērt augstspiediena pistoli.

3. Ar ierīces slēdzi ieslēdziet sūkni un ļaujiet tam dar-

boties 5–10 sekundes.

4. Aizvērt augstspiediena pistoli.

5. Ierīces slēdzi iestatīt uz “0/OFF”” (izsl.).

7. Atvienojiet ūdens pieslēgumu.

8. Izmantot augstspiediena pistoli, līdz ierīce ir bez

9. Nofiksējiet augstspiediena pistoli, atvāžot drošības

Drošības pārbaude /apkopes līgums Ar savu izplatītāju Jūs varat vienoties par regulāru dro- šības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, kon- sultējieties. Apkopes intervāli Katru nedēļu

Bālgana eļļa Iekārtas bojājumi Ja eļļa ir bālgana, nekavējoties informējiet pilnvaroto klientu servisu.

3. Notīrīt degvielas priekšfiltru.

4. Iztīriet degvielas filtru.

5. Uzraudzīt eļļas līmeni.

1. Iztīrīt sietu ūdens iztrūkuma drošinātājā.

Ik pēc 500 darba stundām, vismaz reizi gadā

Apkopes darbi Smalkā filtra tīrīšana

1. Atbrīvojiet ierīci no spiediena.

2. Atskrūvējiet smalko filtru uz sūkņa galvas.

3. Demontējiet smalko filtru un izņemiet filtra ieliktni.

4. Filtra ieliktni notīrīt ar tīru ūdeni vai saspiesto gaisu.

5. Uzstādīt atpakaļ apgrieztā secībā.

Degvielas sieta tīrīšana

1. Izklapēt degvielas sietu. Procesa laikā neļaut deg-

vielai nonākt apkārtējā vidē. Degvielas prieksfiltra tīrīšana

1. Izvelciet gumijas vāciņu no degvielas tvertnes.

2. Notīrīt degvielas priekšfiltru.

3. Ievietojiet atpakaļ gumijas vāciņu.

3. Uzstādiet atpakaļ degvielas filtru.

Iztīrīt sietu ūdens iztrūkuma drošinātājā

1. Atbrīvojiet ierīci no spiediena.

2. Izceliet fiksācijas skavu un izvelciet ūdens iztrūku-

ma drošinātāja šļūteni (mīkstā amortizācijas sistē- ma).

Norādījum Nepieciešamības gadījumā ieskrūvējiet M8 skrūvi ap- mēram 5 mm un ar to izvelciet sietu.

4. Iztīriet sietu ūdenī.

6. Iebīdiet šļūtenes sprauslu līdz galam ūdens iztrūku-

ma drošinātājā un nostipriniet to ar fiksā cijas apska- vu. Iztīriet degvielas tvertni

1. Izvelciet gumijas vāciņu no degvielas tvertnes.

2. Atskrūvējiet kronšteinu un izņemiet degvielas tvert-

5. Ievietojiet atpakaļ gumijas vāciņu.

Eļļas nomaiņa Eļļas veidu un uzpildes daudzumu skatīt nodaļā “Teh- niskie dati”.

1. Sagatavojiet savākšanas tvertni apm. 0,5 litram eļ-

2. Atlaist eļļas iztukšošanas skrūvi.

3. Eļļu notecināt savākšanas tvertnē.

Norādījum Veco eļļu utilizēt videi draudzīgā veidā vai nodot autori- zētā savākšanas punktā.

4. Pievelciet atpakaļ eļļas iztukšošanas skrūvi, griezes

ējiet eļļas uzpildes skrūvi.

6. Jauno eļļu lēnām iepildiet līdz eļļas līmeņa atzīmes

vidum. Jāļauj izkļūt gaisa burbulīšiem.

7. Ieskrūvējiet eļļas uzpildes skrūvi.

Ierīces atkaļķošana Ja cauruļvados ir nogulsnes, plūsmas pretestība palieli- nās tā, ka motora slodze kļūst pārāk liela.Latviešu 203 BĪSTAMI Uzliesmojošas gāzes apdraudējums Sprādzienbīstamība Atkaļķošanas procesa laikā aizliegts smēķēt. Nodroši- niet labu ventilāciju. BĪSTAMI Skābes radīts apdraudējums Ķīmiskā apdeguma draudi Lietojiet aizsargbrilles un aizsargcimdus. Izpilde: Saskaņā ar likumdošanas noteikumiem atkaļķošanai drīkst izmantot tikai pārbaudītus kaļķakmens šķīdinātā- jus ar apstiprinājuma marķējumu. ● RM 101 (pasūtījuma numurs 6.295-398.0)

1. Piepildiet 20 litru tvertni ar 15 litriem ūdens.

2. Pievienojiet 1 litru kaļķakmens šķīdinātāja.

3. Ūdens šļūteni pieslēgt tieši pie sūkņa galvas un brī-

vo galu iekārt tvertnē.

6. Atveriet augstspiediena pistoli un atkaļķošanas laikā

to atkal neaizveriet.

7. Izslēdziet ierīci un ļaujiet tai 20 minūtes pastāv

ēt. Augstspiediena pistolei jāpaliek atvērtai.

8. Visbeidzot ierīci iztukšot.

Norādījum Aizsardzībai pret koroziju un skābju atlikumu neitralizē- šanai mēs iesakām pēc tam caur ierīci izsūknēt sārmai- nu šķīdumu (piemēram, RM 81). Palīdzība traucējumu gadījumā BĪSTAMI Ierīce, kas neapzināti ieslēdzas; pieskaršanās strā- vu vadošām daļām Savainojuma draudi, strāvas sitiena bīstamība Pirms darbu veikšanas pie ierīces izslēdziet ierīci. Atvienojiet tīkla spraudni. Ierīce nedarbojas Nav tīkla sprieguma

1. Pārbaudiet tīkla pieslēgumu un padeves cauruļva-

du. Pārāk liela motora strāvas padeves vai strāvas patēriņa kļūda

1. Pārbaudiet tīkla savienojumu un tīkla drošinātājus.

2. Paziņot klientu servisam.

Motors ir pārslogots / pārkarsis vai ir nostrādājis izplū- des gāzu temperatūras ierobežotājs vai ir nostrādājis ventilatora motora darbības aizsargkontakts

1. Ierīces slēdzi iestatīt uz “0/OFF”” (izsl.).

Kļūda parādās atkārtoti

1. Paziņot klientu servisam.

Liesmas sensors ir izslēdzis degli

Ierīce nerada spiedienu Gaiss sistēmā

1. Sūkņa atgaisošana:

aNo strūklas caurules noskrūvēt sprauslu. b Ļaut ierīcei darboties, līdz ūdens izplūst bez bur- bulīšiem. c Ja radušās atgaisošanas problēmas ļaut ierīcei 10 sekundes darboties, tad izslēgt. Vairākas rei- zes atkārtot procesu. d Izslēdziet ierīci. e Pieskrūvējiet atpakaļ sprauslu.

2. Pārbaudiet pieslēgumus un cauruļvadus.

Smalkais filtrs ir netīrs

1. Notīriet smalko filtru, nepieciešamības gadījumā no-

mainiet to. Ūdens pieplūdes daudzums ir par mazu

1. Pārbaudīt ūdens pieplūdes daudzumu (skatīt “Teh-

niskie dati”). Ierīcei ir noplūde, ierīces apakšā pil ūdens Sūknis nav hermētisks

1. Ja ir ievērojama noplūde, pārbaudiet ierīci klientu

servisā. Norādījum Pieļaujami ir 3 pilieni min ūtē. Kad augstspiediena pistole ir aizvērta, ierīce nepār- traukti ieslēdzas un izslēdzas Noplūde augstspiediena sistēmā

1. Pārbaudiet augstspiediena sistēmas un savienoju-

mu hermētiskumu. Deglis neaizdegas Ūdens trūkums

1. Pārbaudiet ūdens pieslēgumu un padeves cauruļva-

2. Iztīrīt sietu ūdens iztrūkuma drošinātājā.

Degvielas priekšfiltrs netīrs

1. Notīriet / nomainiet degvielas priekšfiltru.

Degvielas filtrs ir netīrs

1. Notīriet / nomainiet degvielas filtru.

Nav aizdedzes dzirksteles

1. Ja darbības laikā caur skatlodziņu nav redzama aiz-

dedzes dzirkste, pārbaudiet ierīci klientu servisā. Neskatoties uz ūdens trūkumu, deglis neizslēdzas Noplūde augstspiediena sistēmā

ārbaudiet augstspiediena sistēmas un savienoju- mu hermētiskumu. Herkona slēdzis ir iestrēdzis ūdens iztrūkuma drošinā- tājā vai magnēta virzulī

1. Paziņot klientu servisam.

Darbības režīmā ar karsto ūdeni netiek sasniegta iestatītā temperatūra Apkvēpusi apsildes spirāle

1. Klientu servisā ierīci attīrīt no kvēpiem.

Klientu apkalpošanas dienests Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.204 Latviešu ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.030-xxx Attiecīgās ES direktīvas 2000/14/EK 2006/42/EK (+2009/127/EK) 2009/125/EK 2011/65/ES 2014/30/ES Piemērotie saskaņotie standarti EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-11: 2000 EN 62233: 2008 Piemērotā(-s) regula(-s) (EU) 2019/1781 Piemērotās atbilstības novērtēšanas procedū ras 2000/14/EK: Pielikums V Trokšņa intensitātes līmenis dB(A) Izmērīts: 98 Nodrošināts: 100 Piemērotie valsts standarti

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2021/10/01Latviešu 205 Tehniskie dati Izņēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedaļas 12. punktu: j) Paturētas tiesības uz tehniskajām izmaiņām. HDS 9/20-4 Classic Strāvas pieslēgums Tīkla spriegums V 400 Fāze ~ 3 Tīkla frekvence Hz 50 Drošinātāja veids IPX5 Aizsardzības klase I Pieslēguma jauda kW 7,0 Tīkla drošinātājs (inertais) A 16 Maksimāli pieļaujamā tīkla pretestība Ω 0.3105 Ūdens pieslēgums Pieplūdes spiediens (maks.) MPa (bar) 1 (10) Pievades temperatūra (maks.) °C 30 Pieplūdes daudzums (min.) l/h (l/min) 1200 (20) Iesūkšanas augstums (maks.) m 0,5 Ierīces veiktspējas dati Padeves apjoms, ūdens l/h (l/min) 900 (15) Ūdens darba spiediens ar standarta sprauslu MPa (bar) 20 (200) Drošības vārsta darba pārspiediens (maksimālais) MPa (bar) 22 (220) Karstā ūdens darba temperatūra (maksimālā)°C80 Degļa jauda kW 64 Šķidrā kurināmā patēriņš (maks.) kg/h 5,9 Augstspiediena pistoles atsitiena spēks N 50 Standarta sprauslas lielums 25050 Izmēri un svars Raksturīgais ekspluatācijas svars kg 145 Garums x platums x augstums mm 880 x 700 x 900 Degvielas tvertne l 30 Augstspiediena sūknis Eļļas daudzums l 0,4 Eļļas veids 15W40 Deglis Kurināmais Mazuts EL vai dīzelis Aprēķinātās vērtības saskaņā ar EN 60335-2-79 Trokšņa spiediena līmenis L

dB(A) 83 Nedrošības faktors K

dB(A) 3 Trokšņa intensitātes līmenis L

+ Nedrošības faktors K

dB(A) 100 Augstspiediena pistoles roku-plaukstu vibrācijas vērtība m/s

1,4 Strūklas caurules roku-plaukstu vibrācijas vērtība m/s

<2,5 Nedrošības faktors K m/s
