LIETOŠANAS INSTRUKCIJA HDS 1320 De Tr1 Kärcher

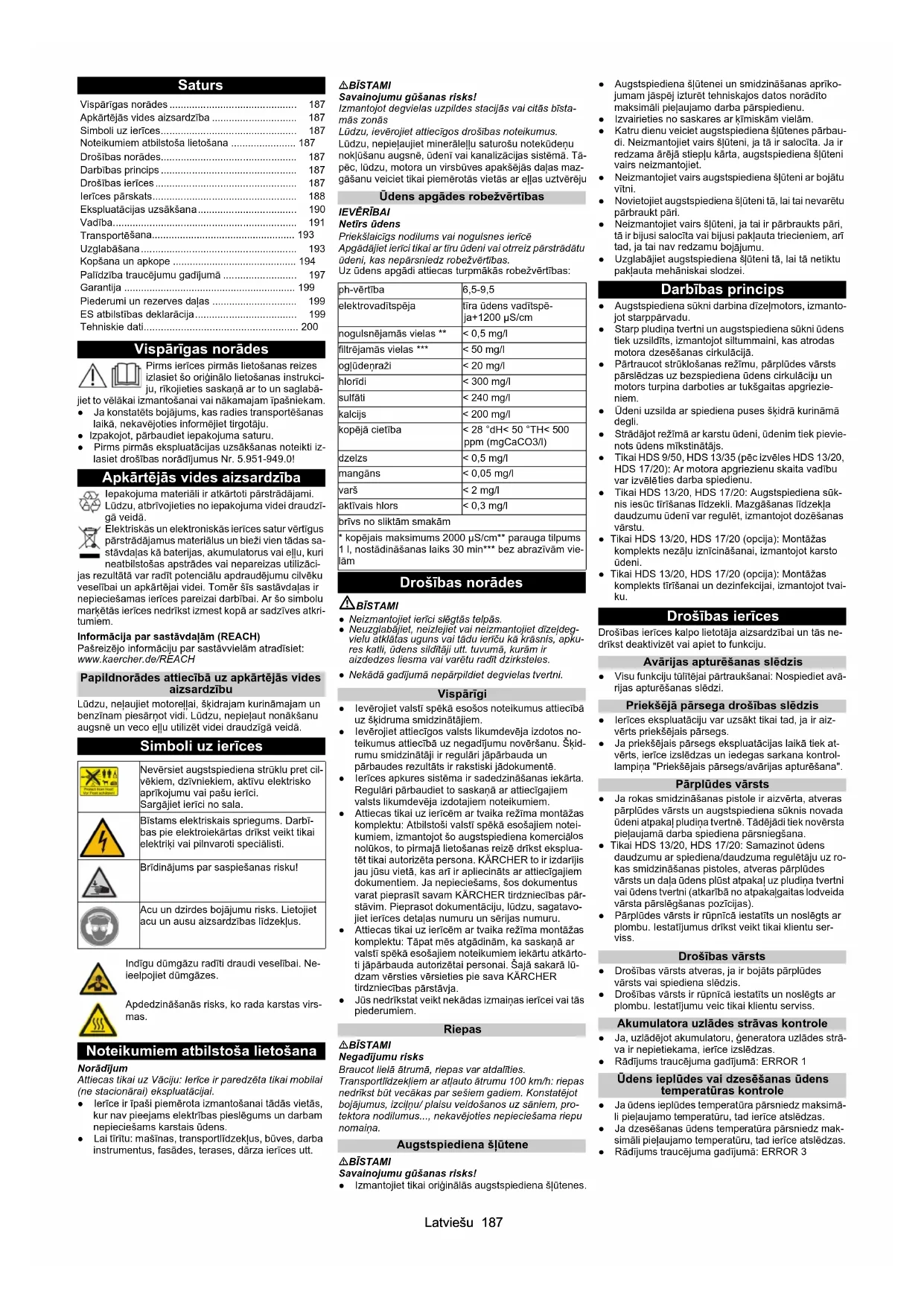

Vispārīgas norādes 187

Apkārtējās vides aizsardzība 187

Simboli uz ierīces.... 187

Noteikumiem atbilstoša lietošana 187

Drošības norādes 187

Darbības princips 187

Drošības ierīces 187

lerīces pārskats.... 188

Ekspluatācijas uzsākšana.... 190

Vadiba.... 191

Transportešana.... 193

Uzglabāšana 193

Kopšana un apkope 194

Palīdzība traucējumu gadījumā 197

Garantija 199

Piederumi un rezerves dalas 199

ES atbilstības deklarācija.... 199

Tehniskie dati.... 200

Vispārīgas norādes

Pirms ierīces pirmās lietošanas reizes izlasiet šo originālo lietošanas instrukciju, rīkojieties saskaņa ar to un saglabā-

jiet to vēlākai izmantošanai vai nākamajam īpašniekam.

- Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet tirgotāju.

- Izpakojot, pārbaudiet iepakojuma saturu.

- Pirms pirmās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus Nr. 5.951-949.0!

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai ellu, kuri neatbilstošas apstrādes vai nepareizas utilizāci-

jas rezultātā var radīt potencīlū apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdalas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Papildnorādes attiecībā uz apkārtējās vides aizsardzību

Lūdzu, neļaujiet motorellai, škidrajam kurināmajam un benzīnam piesārņot vidi. Lūdzu, nepieļaut nonākšanu augsnē un veco ellu utilizēt videi draudzīgā veidā.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret cil- vēkiem, dzīvniekiem, aktīvu elektrisko aprikojumu vai pašu ierīci. Sargājiet ierīci no sala.

Bīstams elektriskais spriegums. Darbības pie elektroiekārtas drīkst veikt tikai elektriki vai pilnvaroti speciālisti.

Brīdinājums par saspiešanas risku!

Acu un dzirdes bojājumu risks. Lietojiet acu un ausu aizsardzības līdzekļus.

Indīgu dūmgāzu radīti draudi veselībai. Ne- ieelpojiet dūmgāzes.

Apdedzināšanās risks, ko rada karstas virsmas.

Noteikumiem atbilstoša lietošana

Norādījum

Attiecas tikai uz Vāciju: lerīce ir paredzēta tikai mobilai (ne stacionārai) ekspluatācijai.

- Ierīce ir īpaši piemērota izmantošanai tādās vietās, kur nav pieejams elektrības pieslēgums un darbam nepieciešams karstais ūdens.

- Lai tīrītu: mašīnas, transportlīdzekļus, būves, darba instrumentus, fasādes, terases, dārza ierīces utt.

ΔBİSTAMI

Savainojumu gūšanas risks!

Izmantojot degvielas uzpildes stacijās vai citās bīsta- mās zonās

Lūdzu, ievērojiet attiecīgos drošības noteikumus.

Lūdzu, nepieļaujiet minerāleļļu saturošu notekūdeņu nokļūšanu augsnē, ūdenī vai kanalizācijas sistēmā. Tāpēc, lūdzu, motora un virsbūves apakšējās daļas mazgāšanu veiciet tikai piemērotās vietās ar elļas uztvērēju

Üdens apgādes robežvērtības

IEVÉRÍBAI

Netīrs ūdens

Priekšlaicīgs nodilums vai nogulsnes ierīcē Apgādājiet ierīci tikai ar tīru ūdeni vai otreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības. Uz ūdens apgādi attiecas turpmākās robežvērtības:

ph-vērtība	6,5-9,5
elektrovadītspēja	tīra ūdens vadītspē-ja+1200 μS/cm
nogulsnējamās vielas **	< 0,5 mg/l
filtrējamās vielas ***	< 50 mg/l
oglūdeņraži	< 20 mg/l
hlorīdi	< 300 mg/l
sulfāti	< 240 mg/l
kalcis	< 200 mg/l
kopējā cietība	< 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l)
dzelzs	< 0,5 mg/l
mangāns	< 0,05 mg/l
varš	< 2 mg/l
aktīvais hlors	< 0,3 mg/l

brīvs no sliktām smakām
* kopējais maksimums 2000 μS/cm** parauga tilpums 1 l, nostādināšanas laiks 30 min*** bez abrazīvām vie-lām

Drošības norādes

⚠️BĪSTAMI

- Neizmantojiet ierīci slēgtās telpās.

- Neuzglabājiet, neizlejiet vai neizmantojiet dīzeļdeg- vielu atklātas uguns vai tādu ieriču kā krāsnis, apkures katli, ūdens sildītāji utt. tuvumā, kurām ir aizdedzes liesma vai varētu radīt dzirksteles.

- Nekādā gadījumā nepārpildiet degvielas tvertni.

Vispārīgi

- levērojiet valstī spēkā esošos noteikumus attiecībā uz škidruma smidzinātājiem.

- levērojiet attiecīgos valsts likumdevēja izdotos noteikumus attiecībā uz negadījumu novēršanu. Škidrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.

- lerīces apkures sistēma ir sadedzināšanas iekārta. Regulāri pārbaudiet to saskaņā ar attiecīgajiem valsts likumdevēja izdotajiem noteikumiem.

- Attiecas tikai uz iericem ar tvaika režima montažas komplektu: Atbilstoši valstī spēkā esošajiem noteikumiem, izmantojot šo augstspiediena komerciālos nolūkos, to pirmajā lietošanas reizē drīkst ekspluatēt tikai autorizēta persona. KÄRCHER to ir izdarijis jau jūsu vietā, kas arī ir apliecināts ar attiecīgajiem dokumentiem. Ja nepieciešams, šos dokumentus varat pieprasīt savam KÄRCHER tirdzniecības pārstāvim. Pieprasot dokumentāciju, lūdzu, sagalavojiet ierices detaljas numuru un sērijas numuru.

- Attiecas tikai uz ieričem ar tvaika režima montāzas komplektu: Tāpat mēs atgādinām, ka saskaņā ar valstī spēkā esošajiem notelkumiem iekārtu atkārtoti jāpārbauda autorizētai personai. Šajā sakarā lūdzam vērsties vērsieties pie sava KĀRCHER tirdzniecības pārstāvja.

- Jūs nedrīkstat veikt nekādas izmaiņas ierīcei vai tās piederumiem.

Riepas

⚠ BİSTAMI

Negadijumu risks

Braucot lielā ātrumā, riepas var atdalīties.

Transportīdzekļiem ar atļauto ātrumu 100 km/h: riepas nedriksb būt vecākas par sešiem gadiem. Konstalējot bojājumus, izciņu/ plaisu veidošanos uz sāniem, protektora nodilumus..., nekavējoties nepieciešama riepu nomaina.

Savainojumu gūšanas risks!

- Izmantojiet tikai oriğinālās augstspiediena šljūtenes.

- Augstspiediena šljūtenei un smidzināšanas aprīko-jumam jāspēj izturēt tehniskajos datos norādīto maksimāli pieļaujamo darba pārspiedienu.

- Izvairieties no saskares ar kīmiskām vielām.

- Katru dienu veiciet augstspiediena šlūtenes pārbaudi. Neizmantojiet vairs šlūteni, ja tā ir salocīta. Ja ir redzama ārējā stiepļu kārta, augstspiediena šlūteni vairs neizmantojiet.

- Neizmantojiet vairs augstspiediena šlūteni ar bojātu vītni.

- Novietojiet augstspiediena šlūteni tā, lai tai nevarētu pārbraukt pāri.

- Neizmantojiet vairs šlūteni, ja tai ir pārbraukts pāri, tā ir bijusi salocīta vai bijusi pakļauta triecieniem, arī tad, ja tai nav redzamu bojājumu.

- Uzglabājiet augstspiediena šlūteni tā, lai tā netiktu pakļauta mehāniskai slodzei.

Darbības princips

- Augstspiediena sūkni darbina dīzeļmotors, izmanto-jot starppārvadu.

- Starp pludina tvertni un augstspiediena sūkni ūdens tiek uzsildīts, izmantojot siltummaini, kas atrodas motora dzesēšanas cirkulācijā.

- Pärtraucot strüklošanas režimu, pärplüdes värsts pärslēdzas uz bezspiediena üdens cirkulāciju un motors turpina darboties ar tukšgaitas apgriezieniem.

- Üdeni uzsilda ar spiediena puses škidrā kurināmā degli.

- Strādājot režīmā ar karstu ūdeni, ūdenim tiek pievienots ūdens mīkstinātājs.

- Tikai HDS 9/50, HDS 13/35 (pēc izvēles HDS 13/20, HDS 17/20): Ar motora apgriezienu skaita vadību var izvēlēties darba spiedienu.

- Tikai HDS 13/20, HDS 17/20: Augstspiediena sūknis iesūc tīrīšanas līdzekli. Mazgāšanas līdzekļa daudzumu ūdenī var regulēt, izmantojot dozēšanas vārstu.

- Tikai HDS 13/20, HDS 17/20 (opcija): Montāžas komplekts nezálu iznīcināšanai, izmantojot karstoūdeni.

- Tikai HDS 13/20, HDS 17/20 (opcija): Montāžas komplekts tīrīšanai un dezinfekcijai, izmantojot tvai-ku.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai un tās ne-drikst deaktivizēt vai apiet to funkciju.

Avārijas apturēšanas slēdzis

- Visu funkciju tūlītējai pārtraukšanai: Nospiediet avārijas apturēšanas slēdzi.

Priekšējā pārsega drošības slēdzis

- Ierīces ekspluatāciju var uzsākt tikai tad, ja ir aizvērts priekšējais pārsegs.

- Ja priekšējais pārsegs ekspluatācijas laikā tiek atvērts, ierīce izslēdzas un iedegas sarkana kontrollampiņa "Priekšējais pārsegs/avārijas apturēšana".

Pärplüdes värsts

- Ja rokas smidzināšanas pistole ir aizvērta, alveras pārplūdes vārsts un augstspiediena sūknis novada ūdeni atpakal pludiņa tvertnē. Tādējādi tiek novērsta pieļaujamā darba spiediena pārsniegšana.

- Tikai HDS 13/20, HDS 17/20: Samazinot udens daudzumu ar spiediena/daudzuma regulētāju uz rokas smidzināšanas pistoles, atveras pārplūdes vārsts un daja udens plūst atpakaļ uz pludina tvertni vai udens tvertni (atkarībā no atpakalgaitas lodveida vārsta pārslēgšanas pozīcijas).

- Pärplüdes värsts ir rūpnīcā iestatīts un noslēgts ar plombu. Iestatījumus drīkst veikt tikai klientu serviss.

Drošības vārsts

- Drošības vārsts atveras, ja ir bojāts pārplūdes vārsts vai spiediena slēdzis.

- Drošības vārsts ir rūpnīcā iestatīts un noslēgts ar plombu. Iestatījumu veic tikai klientu serviss.

Akumulatora uzlādes strāvas kontrole

- Ja, uzlādējot akumulatoru, ģgeneratora uzlādes strāva ir nepietiekama, ierīce izslēdzas.

• Rādījums traucējuma gadījumā: ERROR 1

Üdens ieplüdes vai dzesēšanas üdens temperatūras kontrole

- Ja ūdens ieplūdes temperatūra pārsniedz maksimāli pieļaujamo temperatūru, tad ierīce atslēdzas.

- Ja dzesēšanas ūdens temperatūra pārsniedz maksimāli pielaujamo temperatūru, tad ierīce atslēdzas.

• Rādījums traucējuma gadījumā: ERROR 3

Pludintvertne nodrošināšanai pret ūdens iztrūkumu

• Ūdens trūkuma drošinātājs novērš motora ieslēgša-nos, ja ir nepietiekams ūdens daudzums.
  • Rādījums traucējuma gadījumā: ERROR 4

Degla ūdens trūkuma drošinātājs

- Ūdens iztrūkuma drošinātājs (plūsmas slēdzis) no- vērš sildelementa pārkaršanu, ja caurplūstošā ūdens daudzums ir nepietiekams. Deglis ieslēdzas tikai tad, ja ir pietiekama ūdens padeve.

• Rādījums traucējuma gadījumā: ERROR 5

Spiediena slēdzis/plūsmas slēdzis

- Spiediena slēdža/plūsmas slēdža kombinācija atslēdz ierīci nepietiekama ūdens daudzuma vai sūces gadījumā.

• Rādījums traucējuma gadījumā: ERROR 5

Degvielas uzpildes limeņa kontrole

- Degvielas trūkuma gadījumā (degvielas tvertne tukša) ierīce atslēdzas.

Norādījum

Izslēdzot/ieslēdzot ierīci, to var darbināt vēl 5 minūtes, līdz degvielas tvertne ir pīlnībā iztukšota.

• Degvielas sensora bojājuma gadījumā ierīce atslē-dzas.
  • Rādījums traucējuma gadījumā: ERROR 6

• Spiediena slēdzis izslēdz motoru, ja netiek sasniegts minimālais motorellas spiediens.
  • Rādījums traucējuma gadījumā: ERROR 7

Dūmgāzu temperatūras ierobežotājs

• Dūmgāzu temperatūras ierobežotājs atslēdz degli, sasniedzot pārāk augstu dūmgāzu temperatūru.
  • Rādījums traucējuma gadījumā: ERROR 9

Degla temperatūras kontrole

- Ja üdens temperatūra pārsniedz maksimāli pieļau-jamo temperatūru pie degļa izejas, tad ierīce degli alslēdz.

- Temperatūras sensora bojājuma gadījumā ierīce atslēdz degli.

• Rādījums traucējuma gadījumā: ERROR 10

Liesmas kontrolierice

- Liesmas kontrolierice degla traucējuma gadījumā atslēdz degli.

• Rādījums traucējuma gadījumā: ERROR 11 vai 12

Atslēgšana pēc darbgatavības laika vai nepārtrauktas darbības laika pārsniegšanas

- Ja darbgatavības laiks vai nepārtrauktas darbības laiks tiek pārsniegti par 45 minūtēm, elektronika atslēdz ierīci (rūpnīcas iestatījums).

• Rādījums traucējuma gadījumā: ERROR 14 vai 15

Drošības fiksators

Rokas smidzināšanas pistoles drošības fiksators no- vērš nejaušu ierīces ieslēgšanu.

lerīces pārskats

lerīces apraksts

①Reflektors (abpusējs)
② Aizmugurējais pārsegs
③ Kombinētais bremžu/aizmugures lukturis ar virzien-rādītāju (kreisajā pusē)
④ Šlūtenes izvilkšana, ja ir aizvērts aizmugurējais pār-segs
⑤ Aizmugurējā pārsega fiksators
⑥ Numura zīme ar numura zīmes apgaismojumu
⑦ Kombinētais bremžu/aizmugures lukturis ar virzien-rādītāju (labajā pusē)
⑧ Priekšējā pārsega roktura padzilinājums (abās pusēs)
⑨ Gabarītgaismas lukturis (abās pusēs)
⑩ Riteņa atbalstkīlis
⑪ Atbalsta ritenis
⑫ Fiksācijas ākis
⑬ Transportlīdzekļa apgaismojuma spraudsavienojums
⑭Drošības trose

⑮Vilces jūgstienis
⑯Stāvbremze
⑰Sakabes mehānisms
⑱ Transportlīdzekļa apgaismojuma spraudsavienojuma stiprinājums
⑲ Atbalsta riteņa klokis
20 Priekšējā pārsega fiksators
⑳ Priekšējais pārsegs
⑳ Dūmgāzu izplūdes atvere
⑳Pacelšanas piekarcilpa

① Dizelmotors
② Starppärvads
③ Augstspiediena süknis
④ Degla drošības bloks
⑤Izplüde
⑥ Motora dzesēšanas ūdens izlīdzināšanas tvertne
⑦ Üdens tvertnes apkopes alvere (kreisajā pusē)
⑧ Gaisa filtrs
⑨ Datu pläksnīte
⑩ Akumulators
⑪ Šasijas Nr.
⑫Degla ventilators
⑬Degvielas süknis
⑭ Caurplūdes ūdens sildītājs
15 Aizdedzes transformators
⑯ Üdens tvertnes apkopes atvere (labajā pusē)
⑰ Tirišanas līdzekļa tvertne
⑱ Tīrīšanas līdzekļa sūkšanas šlūtenes filtrs
⑲ Tirišanas līdzekļa sūkšanas šljutene ar limenā sen-soru
⑳ Tirišanas līdzekļa dozēšanas vārsts
⑳ Rokas smidzināšanas pistoles novietne
22 Smidzināšanas caurules novietne
23 Augstspiediena šlūtene
⑳ Augstspiediena šlūtenes uztīšanas trumulis
25 Avārijas apturēšanas slēdzis
26 Zemspiediena šlūtenes uztišanas trumulis
27 Škidrā mīkstinātāja tvertne

28Antifrīza tvertne

29 Degvielas tvertnes uzpildišanas uzgalis ar sietinu

30 Pretsala aizsardzības lodveida vārsts

③1 Ūdens tvertnes uzpildes līmeņa indikators

③2Pludina tvertne

③3 Apgriezienu skaita vadība

③4 Pludiņa tvertnes iepildes atvere ar pārsegu/spārnskrūvi

35 Škidrā mīkstinātāja iepildes atvere

③6 Atpakalgaitas pārslēgšanas lodveida vārsts

37 Sadales kārba

38 Pārsegplāksne (labajā pusē)

39 Pārsegplāksne (kreisajā pusē)

④0 Üdens tvertņu ieplūdes vārsts

④1Iztukšošanas krāns

④2 Pretsala aizsardzības šlūtene

④3 Ūdens šljutene

④4 Üdens ieplüdes filtrs

④5Manometrs

④6 Antifrīza ieplūde vai stāvēšanas pozīcija GEKA zemspiediena pieslēgumam

④7 Antifrīza atpakalgaita vai stāvēšanas pozīcija augstspiediena pieslēgumam

48 Tvertnes aizvars

49 Vadības panelis

Vadības panelis

0/OFF = izslégts
① Displejs
② lekārtas slēdzis
③ Priekšuzsildes kontrollampiņa (sarkana)
④ Darbgatavības kontrollampiņa (sarkana)
⑤ Atslēgas slēdzis
⑥ Nezāļu iznīcināšanas darba režīms V2.0 (pēc izvēles HDS 13/20, HDS 17/20)
⑦ Kontrollampiņa "Priekšējais pārsegs/avārijas atslēgšana" (sarkana)
⑧ Aukstā/karstā ūdens darba režīms (0-100 °C)
⑨ Pretsala aizsardzības darba režīms
⑩ Nezāļu iznīcināšanas darba režīms V3.0 & V5.0 vai tvaika darba režīms (pēc izvēles HDS 13/20, HDS 17/20)

Atlaujas dokumenti

Ierīces atļaujas dokumenti tiek glabāti elektroieriču skapī. Skapis ir aizslēgts transportēšanai.

Normālā darba režīma rādījums

1 RM110 OK ON 121h 279.2 5 4 3 2

① Degvielas tvertne (joslas indikācija)
② Motors ieslēgts (ON) vai motors izslēgts (OFF)
③ Škidrā mīkstinātāja tvertne RM110/tīrīšanas līdzekļa tvertne CHEM (OK/empty)
④ Ekspluatācijas stundu skaitītājs
⑤ Darba stundas līdz nākamai apkopei

Norādījum

Tirišanas līdzekļa tvertnes indikācija ir pieejama tikai tad, ja tirišanas līdzekļa tvertne iepriekš bijusi atpazīta kā pilna.

Normālā darbības režīmā vadības ierīces displejs pār- mainus uzrāda turpmākās indikācijas:

• Normālais režīms
• Apkope: Klientu apkalpošanas dienesta veicamie apkopes darbi (skatīt "Kopšana un tehniskā ap-kope").

Ja nepieciešams veikt vairākus apkopes darbus, tie tiek uzrādīti pakārtoti.

Ja apkopes darbus veikt nav nepieciešams, šī indikācija atkrīt.

- Traucējums: Radies traucējums (skatīt "Palīdzība traucējumu gadījumā").

Ja ir radušies vairāki traucējumi, tie tiek uzrādīti pakārtoti.

Ja traucējumu nav, šī indikācija atkrīl.

Pretsala aizsardzības displejs

① Degvielas tvertne (joslas indikācija)
② Pretsala aizsardzības darba režīms

Augstspiediena pistole

HDS 9/50 HDS 13/35 5 4 3 2 1

① Augstspiediena pistoles drošības fiksators
② Augstspiediena pistole
③ Strūklas caurule
④Uzmavuzgrieznis
⑤ Augstspiediena sprausla

HDS 13/20 HDS 17/20

① Augstspiediena pistoles drošības fiksators
② Augstspiediena pistole EASY!Force
③Strūklas caurule EASY!Lock
④Uzmavuzgrieznis EASY!Lock
⑤ Augstspiediena sprausla
⑥ Spiediena / apjoma regulēšana pie augstspiediena pistoles
⑦ Drošības svira
⑧Sprüds

Ekspluatācijas uzsākšana

BRĪDINĀJUMS

Savainojumu gūšanas risks!

lerīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī.

Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nedrikst.

lerīces uzstādīšana un izlīmeņošana

IEVÊRÎBAI

CAUTION lerīces pārkaršana

Izvairieties no ierīces pārkaršanas.

Pārliecinieties, ka uzstādīšanas vieta ir pietiekami vēdi-nāma.

IEVĚRĪBAI

Pastāv ierīces darbības traucējumu un bojājumu risks.

Darbības laikā ierīcei jābūt novietotai horizontāli.

• Uzstādīšanas vietu izvēlieties tā, lai netiktu aizsegta dūmgāzu izplūdes atvere.
• Nofiksējiet stāvbremzi.
• Ar kloki nolaidiet atbalsta riteni.
• Atbrīvojiet drošības trosi no velkošā transportlīdzekla.
• Atvienojiet transportlīdzekļa apgaismojuma spraud-savienojumu un ievietojiet to kontaktspraudņu glabāšanas nodalījumā pie sakabes stieņa.
• Ar riteņu atbalstkīliem nodrošiniet ierīci pret ripošanu.
• Atvienojiet velkošo transportlīdzekli.
• Ar atbalsta riteni nostādiet ierīci horizontālā pozīcijā.

Priekšējā pārsega atvēršana/aizvēršana

1. Nospiediet priekšējā pārsega fiksatoru. Priekšējais pārsegs tiek atvērts nelielā spraugā.

2. Izvelkot atbloket fiksacijas aki. Priekšejais pärsegs tiek automatiski pacelts uz aug- šu.

Aizverot nodrošiniet, lai fiksācijas ākis nofiksējas.

Dzinējs

1. Pärbaudiet motora ellas limeni. Nedarbiniet ierici, ja ellas limenis ir nokrities zem "MIN".
2. Nepieciešamības gadījumā papildiniet ellas līmeni. (skatīt "Kopšana un apkope")

Starppärvads

1. Pārbaudiet ellas līmeni starppārvada ellas kontroles lodzinā.
2. Nepieciešamības gadījumā papildiniet ellas līmeni. (skatīt "Kopšana un apkope")

1. Pärbaudiet ellas limeni augstspiediena sukna ellas tvertnë vai uz ellas mërstieña.
2. Nepieciešamības gadījumā papildiniet ellas līmeni. (skatīt "Kopšana un apkope")

Dzesēšanas škidrums

1. Motora dzesēšanas škidruma daudzumu dzesēšanas üdens izlidzināšanas tvertnē pārbaudiet, kad motors ir auksts. Škidruma limenim ir jābūt starp atzīmēm "MIN" un "MAX".

2. Nepieciešamības gadījumā papildiniet dzesēšanas škīdrumu. (skatīt "Kopšana un apkope")

3. Pārbaudiet antifrīza koncentrāciju izlīdzināśanas tvertnē.

4. Nepieciešamības gadījumā papildiniet antifrīzu. (skatīt "Kopšana un apkope")

Gaisa filtrs

1. Pārbaudīt gaisa filtru.
2. Nepieciešamības gadījumā iztīriet/nomainiet gaisa filtru. (skatīt "Kopšana un apkope")

Škidrā mīkstinātāja uzpilde

• Škidrais mīkstinātājs efektīvi novērš apsildes spirāles apkalkošanos, izmantojot kalki saturošuūdensvadaūdeni. Tas mazās devās tiek pievienots pieplūdei pludīntvertnē.
• Rūpnīcā deva ir iestatīta uz vidēju ūdens cietību. Norādījum

Škidrā mīkstinātāja paraugs ir iekļauts piegādes komplektācijā.

1. Atveriet škidrā mīkstinātāja iepildes atveri.
2. Uzpildiet škidro mīkstinātāju.
3. Aizveriet škidrā mīkstinātāja iepildes atveri.

Degvielas uzpilde

ΔBISTAMI

Nepiemērota degviela

Sprādzienbīstamība

Iepildiet tikai dizejdegvielu vai vieglo mazutu. Nepiemē-rotas degvielas, kā, piemēram, benzīnu izmantot nedrikst.

Norādījum

Izmantojot biodizejdegvielu B5 (atbilstoši EN 14214 - Eiropas standarts) īpaši ekspluatācijas, servisa un ap-kopes nosacijumi nav jāievēro.

Norādījum

Izmantojot biodizedegvielu B6 līdz B20 (atbilstoši EN 14214 - Eiropas standarts) ir nepieclešami dizelmotora modifikacijas pasākumi. Kā arī jāievēro īpaši ekspluatācijas, servisa un apkopes nosacijumi. Lūdzu, vērsieties pie autorizēta Yanmar tirgotāja.
1. Atvērt tvertnes vāciņu.
2. Uzpildiet dizeđegvielu, izmantojot degvielas tvertnes uzpildišanas uzgali.
3. Noslēdziet tvertnes aizvaru.
4. Noslaukiet pāri pārtecējušo dīzeļdegvielu.

Tirīšanas līdzekļa uzpilde

Tikai HDS 13/20, HDS 17/20:

⚠BİSTAMI

Nepiemēroti tīrīšanas līdzekli

Savainošanās risks

Izmantot tikai KÄRCHER produktus.

Nekādā gadījumā neiepildīt škīdināšanas līdzekļus (piem., benzīnu, acetonu, škīdinātāju).

Izvainities no saskares ar acim un ādu.

leverot tirišanas lidzekja ražotaja norādes par drošību un izmantošanu.

Norādījum

Kärcher piedāvā individuālu tīrīšanas un kopšanas lī-dzekļu klāstu. Jūsu izplatītājs labprāt sniegs Jums pa-domu.

1. Tīrīšanas līdzekļa uzpilde/nomaiņa.

Akumulators

Norādījum

Šī ierīce sērijveidā ir aprīkota ar bezapkopes akumulatoru.

Akumulatoru drošības norādījumi

Rīkojoties ar akumulatoriem, obligāti ievērojiet šādas brīdinājuma norādes:

	Ievērot norādījumus uz akumulatora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā!
	Nēsājiet aizsargbrilles!
	Nepielaist bērnus pie skābes un akumulatoriem!
	Sprādzienbīstamība!
	Uguns, dzirksteles, atklātā gaisma un smēkēšana ir aizliegtas!
	Kīmiskā apdeguma risks
	Pirmā palīdzība!
	Brīdinājuma piezīme!
	Utilizācija!
	Nemest bateriju atkritumu kastē!

⚠BİSTAMI

Sprādzienbīstamība!

Nelieciet darbarikus vai ko līdzīgu uz akumulatora. Īssavienojums un sprādzienbīstamība.

BRĪDINĀJUMS

Saindēšanās risks!

Nekad neļaujt brūcēm nonākt saskarē ar svinu. Pēc darba ar akumulatoriem vienmēr notīrīt rokas.

BRĪDINĀJUMS

Kīmiskā apdeguma risks

Strādājot ar akumulatora skābi, lietojiet pret skābi noturīgas aizsargbrilles, cimdus un priekšautu

Akumulatora uzlāde

ΔBİSTAMI

Savainojumu draudi!

levērojiet drošības norādes, rīkojoties ar akumulatoriem, un uzlādes ierīces ražotāja lietošanas instrukcijas. Akumulatorus uzlādējiet tikai ar atbilstošu lādētāju.

1. Atvienojiet akumulatoru.
2. Uzlādes ierīces plus pola vadu savienot ar akumulatora plus pola pieslēgumu.
3. Uzlādes ierīces mīnus pola vadu savienot ar akumulatora mīnus pola pieslēgumu.
4. Iespraust tikla spraudni un ieslēgt uzlādes ierīci.
5. Akumulatoru uzlādēt ar zemāko iespējamo uzlādes strāvu.

Augstspiediena pistoles, strūklas caurules, sprauslas un augstspiediena š|ūtenes montāža

1. Savienojiet strūklas cauruli ar rokas smidzināšanas pistoli.
2. Ar roku cieši pievelciet strūklas caurules skrūvsavienojumu.
3. Ievietot augstspiediena sprauslu savienojuma uz-grieznī.
4. Uzstādīt savienojuma uzgriezni un cieši pievilkt.
5. Pieslëdziet augstspiediena šlüteni pie augstspiediena pistoles.

IEVĚRĪBAI

Bojājumu risks!

Augstspiediena šljutene atrodas zem spiediena.
Vienmēr pilnībā notiniet augstspiediena šlūteni. Tikai HDS 13/20, HDS 17/20:

Norādījum

EASY!Lock sistēmas ātrā savienojuma viīne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

Üdens pieslēgums

Pieslēguma vērtības, skatīt "Tehniskie dati".

1. Notiniet üdens šlūteni no šlūtenes uztišanas trumuļa un pieslēdziet pie üdens ieplūdes (piemēram, pie üdenskrāna).

Üdens tvertnu uzpildišana

1. Atveriet üdens tvertnu ieplüdes värstu.
2. Notiniet üdens šlūteni no šlūtenes uztišanas trumuļa un pieslēdziet pie üdens ieplūdes (piemēram, pie üdenskrāna).
3. Atveriet üdens ieplüdi.

Üdens tvertnes tiek uzpildītas caur pludina tvertni. Kad üdens tvertnes ir uzpildītas, pludina vārsts pludina lvertnē aizveras.

1. Aizveriet üdens ieplüdi.
2. Atvienojiet ūdens šlūteni no ūdens ieplūdes.
3. Uztiniet üdens šlūteni atpakal uz šlūtenes uztīšanas trumula.

Vadība

ΔBĪSTAMI

Uzliesmojoši škidrumi

Sprādzienbīstamība

Nesmidziniet uzliesmojošus škidrumus.

⚠ BİSTAMI

Darbība bez strūklas caurules

Savainošanās risks

Nekad nedarbiniet ieriči bez uzstādītas strūklas cauru- les.

Pirms katras izmantošanas pārbaudiet, vai strūklas caurule ir stingri nostiprināta. Strūklas caurules skrūv-savienojumam jābūt pievilktam ar roku.

⚠ BİSTAMI

Nekad nenofiksējiet sprūdu un fiksācijas sviru ekspluatācijas pozīcijā.

Neizmantojiet augstspiediena pistoli, ja ir bojāta fiksācijas svira.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

IEVĚRĪBAI

Darbība ar tukšu degvielas tvertni

Degvielas sūkna sabojāšana

Nekad nedarbiniet ieriči ar tukšu degvielas tvertni.

Augustspiediena pistoles atvēršana/aizvēršana

1. Atveriet augstspiediena pistoli: Izmantot drošības sviru un sprūdu.
2. Aizveriet augstspiediena pistoli: Atlaist fiksācijas sviru un sprūdu.

Sprauslas nomaina

ABISTAMI

Savainojumu gūšanas risks!

Augstspiediena pistole atrodas zem spiediena.

Pirms sprauslas nomainas izslēdziet ierīci un nospiediet augstspiediena pistoli, līdz ierīce ir atbrīvota no spiediena.

1. Izslēdziet ierīci un nospiediet augstspiediena pistoli, līdz ierīce ir atbrīvota no spiediena.
2. Nofiksējiet augstspiediena pistoli, šim nolūkam pa-bīdiet drošības fiksatoru uz priekšu.
3. Nomainīt sprauslu.

Üdens padeve

Üdens padevi var nodrošināt, izmantojot ārēju üdens padevi vai iekšējās üdens tvertnes (2x 250 litri).

Atpakalgaitas pärslēgšanas lodveida vārsts

- Pozicija paralēli braukšanas virzienam: Ja ir atvērts pārplūdes vārsts, augstspiediena sukna atpakalgaitas ūdens plūst atpaka! uz pludina tvertni.

Norādījum

Ja rokas smidzināšanas pistole tiek aizvērta šajā lodvei-da vārsta pozīcijā, ierīce pēc dažām minūtēm var tikt at-slēgta pārsniegtas temperatūras dēļ (skatiet „Palīdzība traucējumu gadījumā/ERROR 3”).

- Pozīcija perpendikulāri braukšanas virzienam: Ja ir atvērts pārplūdes vārsts, augstspiediena sūkņa atpakalgaitas ūdens plūst atpakal uz ūdens tvertnēm.

Ārējā ūdens padeve

1. Atpaka|gaitas pārslēgšanas lodveida vārsta regulēšanas sviru iestatiet pozīcijā paralēli braukšanas virzienam (20I).
2. Aizveriet üdens tvertnes ieplüdes värstu.

lekšējā ūdens padeve

1. Atpakalgaitas pārslēgsanas lodveida värsta regulēšanas sviru iestatiet pozīcijā perpendikulāri braukšanas virzienam (500l).
2. Atveriet üdens tvertnu ieplüdes värstu.

lerīces ieslēgšana

Norādījum

Ierīci var darbināt tikai ar aizvērtu priekšējo pārsegu. Atverot priekšējo pārsegu, ierīce atslēdzas un iedegas kontrollampiņa.

Norādījum

Līdz galīgajai darba spiediena sasniegšanai motora ap-griezienu skaits atgaisošanas procesa dēl var mainīties.

1. Atblokējiet avārijas apturēšanas slēdzi, to pavelkot.

2. Atveriet aizmugurējo pārsegu.

3. Izveidojiet üdens padevi.

4. Ievietojiet atslēgu atslēgas slēdzī.
5. Tikai ar aukstu motoru: Lai uzsildītu motoru, pagrieziet atslēgas slēdzi pa kreisi un turiet līdz nodziest priekšuzsildes kontrollampina.
6. Atslėgas slėdzi pagrieziet pozicijā "I". Deg darbgatavības kontrollampiņa. Tiek ieslėgts vadības spriegums un displejā tiek parādīts darba stāvoklis.
7. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.
8. Iestatiet ierīces slēdzi darbam ar aukstu/karstuūde- ni.
9. Atblokēt augstspiediena pistoli, šim nolūkam drošinātāju pabīdīt uz aizmuguri.
10. Atveriet augstspiediena pistoli.

Ekspluatācija ar auksto ūdeni

1. Ierīces slēdzi iestatiet uz „0/OFF" (deglis izslēgts).

Ekspluatācija ar karsto ūdeni

ΔBĪSTAMI

Karsts üdens

Applaucēšanās draudi

Izvairieties no saskares ar karstu üdeni.

1. Iestatiet ierīces slēdzi uz vēlamo darba temperatūru (maks. 100 °C). Deglis tiek ieslēgts.

Apgriezienu skaita vadība

Tikai HDS 9/50, HDS 13/35 (pēc izvēles HDS 13/20, HDS 17/20):

Norādījum

Ja motora apgriezienu skaits tiek palielināts, palielinās arī darba spiediens. To var nolasīt manometrā.
- Apgriezienu skaita palielināšana:
2. Paspiediet apgriezienu skaita vadības sviru uz aug- šu.
- Apgriezienu skaita samazināšana:
3. Nospiediet apgriezienu skaita vadības sviru uz leju.

Darba spiediena un padeves apjoma iestatišana

Tikai HDS 13/20, HDS 17/20:

1. Darba spiedienu un padeves daudzumu iestatiet, pagriežot spiediena/apjoma regulētāju uz augstspiediena pistoles.

ΔBĪSTAMI

Savainojumu gūšanas risks!

lestatot spiediena / apjoma regulēšanu, pārliecinieties, ka smidzināšanas caurules skrūvsavienojums nav valīgs.

Ekspluatācija ar tīrīšanas līdzekli

Tikai HDS 13/20, HDS 17/20:

IEVÉRÍBAI

Nepiemērotu tīrīšanas līdzekļu radīts bojājumu risks

Nepiemēroli tīrīšanas līdzekļi var radīt ierīces un tīrāmā objekta bojājumus.

Izmantojiet tikai objektam paredzētos tīrīšanas līdzeklus.

• Lai saudzētu vidi, tīrīšanas līdzekļus lietojiet taupīgi
• levērot ieteicamo dozāciju un norādes, kas pievienotas tīrīšanas līdzekliem.
• Drīkst izmantot tikai tīrīšanas līdzekļus, kurus ir apstiprinājis ierīces ražotājs.
• KARCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.
• Tīrīšanas līdzekļa sūkšanas šļūteni iekariet tvertnē ar tīrīšanas līdzekļa šķīdumu un aizskrūvējiet vācī-ņu.
• Tirišanas līdzekļa dozēšanas vārstu iestatīt uz vēla- mo koncentrāciju.

Norādījum

Lai novērstu tīrīšanas līdzekļa iekļūšanu pludina tvertnē vai ūdens tvertnēs, darbinot ierīci ar tīrīšanas līdzekli un aizvērtu rokas smidzināšanas pistoli, ir jāaizver tīrīšanas līdzekļa dozēšanas vārsts.

Nezālu iznīcināšana

Tikai HDS 13/20, HDS 17/20 (opcija):

Norādījum

Lai strādātu nezáļu iznīcināšanas režīmā, obligāti nepieciešams apgriezienu skaita vadības montāzas komplekts (opcija, no rūpničas: 2.013-086.7, aprīkojuma komplekts: 2.013-014.0)! Ekspluatācija saskaņa ar "Nezáļu iznīcināšanas" lietošanas instrukciju WR 10, dālas Nr. 5.968-256.0 vai WR 20/WR 50/WR 100, dālas Nr. 5.967-455.0!

Papildus jāievēro šāda informācija:

1. Uzstādiet WR 10, 20, 50 vai 100 uz strūklas caurules un ievietojiet atbilstošo sprauslu (skat. attiecīgo lietošanas instrukciju).
2. Atslēgas slēdzi pagrieziet pozīcijā "l".

Deg darbgatavības kontrollampiņa. Tiek ieslēgts vadības spriegums un displejā tiek parādīts darba stāvoklis.

1. Nospiediet apgriezienu skaita vadības sviru uz leju līdz atdurei.

Nezālu iznīcināšana V2.0

1. Iestatiet ierīces slēdzi uz darba režīmu „Nezāļu iznī-cināšana V2.0”.

2. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.

3. Atblokēt augstspiediena pistoli, šim nolūkam drošinātāju pabīdīt uz aizmuguri.

4. Atveriet augstspiediena pistoli.

- Displejā tiek parādīts TEMP LOW: Darba temperatūras sasniegšana aizņem apt. 2–4 minūtes.

- Displejā tiek parādīts TEMP OKAY:

1. Veiciet nezālu iznīcināšanas procesu.

Nezālu iznīcināšana V3.0 & V5.0

1. Iestatiet ierīces slēdzi uz darba režīmu „Nezālu iznī-cināšana V3.0 & V5.0".

OFF ON

1. Ieslédziet WR kârbu, iestatiet slédzi uz "ON".

1. Izmantojot SET un pogas , iestatiet temperatūru un apstipriniet ar (iestatīšanas diapazons 85 - 105 °C).

2. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.

3. Atblokët augstspiediena pistoli, šim nolükam drošinātāju pabīdīt uz aizmuguri.

4. Atveriet augstspiediena pistoli.

Norādījum

Darba temperatūras sasniegšana aizņem apt. 2–4 minūtes.

1. Veiciet nezālu iznīcināšanas procesu.

Tvaika darba režims (tirišana ar tvaiku un dezinfekcija)

Tikai HDS 13/20, HDS 17/20 (opcija):

Norādījum

Lai strādātu tvaika darba režimā, obligāti nepieciešams apgriezienu skaita vadības montāzas komplekts (opcija, no rūpnīcas: 2.013-086.7, aprīkojuma komplekts: 2.013-014.0)!

⚠BİSTAMI

Applaucēšanās risks!

Paaugstināts darba spiediens augstas darba tempera- tūras dēl.

Pārliecinieties, lai darba temperatūrā virs 105°C, darba spiediens nepārsniedz 3,2 MPa (32 bar).

Norādījum

Veicot tīrīšanu ar tvaiku, nav iespējama darbība ar 2 strūklas caurulēm.

1. Tīrīšana ar tvaiku: Pievienojiet strūklas caurulei at-bilstošu tvaika sprauslu (dajas numuru skatīt "Teh-niskie dati").

2. Dezinfekcija: Pievienojiet strūklas caurulei WR 10, 20, 50 vai 100 un ievietojiet albilstošu tvaika sprauslu (dalas numuru skatīt "Tehniskie dati").

3. Iestatiet ierīces slēdzi uz režīmu „Tvaika darba režīms“.

4. Ieslédziet WR kārbu, iestatiet slēdzi uz "ON".

5. Izmantojot SET un pogas AV, iestatiet temperaturu un apstipriniet ar √ (ieteicamais iestatišanas diapa-zons 120 - 155 °C).

6. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.

7. Atveriet motora pârsegu un pagrieziet pârplüdes vârsta rokralu pretëji pulksteņrādītāja virzienam atbilstoši manometram uz 30 băriem.

8. Atbloket augstspiediena pistoli, sim nolukam drošinātāju pabīdīt uz aizmuguri.

9. Atveriet augstspiediena pistoli.

Norādījum

Darba temperatūras sasniegšana aizņem apt. 2–4 minūtes.

1. Veiciet tīrīšanu ar tvaiku vai dezinfekciju. Drošības funkcijas

1 WR kārbas kontrollampiņa deg sarkanā krāsā: Sistēmas spiediens ir pārāk augsts, deglis atslēdzas, skatiet "Palīdzība traucējumu gadījumā".

2 Vadības panela displejā parādās ERROR 5: Sistēmas spiediens ir pārāk zems, deglis neieslēdzas, skatiet "Palīdzība traucējumu gadījumā"/ERROR 5.

Ekspluatācijas pārtraukšana

1. Aizveriet augstspiediena pistoli.

2. Nofiksët augstspiediena pistoli, šim nolukam drošinātāju pabīdīt uz priekšu.

Norādījum

Aizverot augstspiediena pistoli, motors turpina darboties ar tukšgaitas apgnezieniem. Tâdėjādi ūdens cirkulė starp pludina tvertni un augstspiediena sūkni un uzsilst. Kad ir sasniegta maksimāli pieļaujamā temperatūra (55 °C), temperatūras sensors ūdens ieplūdė atslēdz motoru. Pēc tam, kad temperatūra atdzisusi zem 50 °C, ierici var atkaí ieslēgt.

Pēc lietošanas ar tīrīšanas līdzekliem

Tikai HDS 13/20, HDS 17/20:

1. Tīrīšanas līdzekla dozēšanas vārstu iestatīt uz "0".

2. Izskalojiet ierīci ar atvērtu augstspiediena pistoli vis-maz 1 minūti.

lerīces izslēgšana

⚠BİSTAMI

Karstā ūdens vai tvaika radīta bīstamība

Applaucēšanās draudi

Pēc ekspluatācijas ar karstu ūdeni ierīce atdzesēšanas nolūkā vismaz 2 minūtes jādarbina ar aukstu ūdeni un ar atvērtu augstspiediena pistoli.

IEVÉRÍBAI

Bojājumu risks!

Bojājumu risks

Nekad neizslēdziet motoru, kad tas darbojas ar pilnu jaudu un rokas smidzināšanas pistole ir atvērta.

1. lerīces slēdzi iestatiet uz „0/OFF“ (deglis izslēgts).

2. Aizvěrt smidzināšanas pistoli.

Motors pārslēdzas uz tukšgaitas apgriezienu skaitu.

1. Atslēgas slēdzi pagrieziet pozīcijā "0"

Darbgatavības kontrollampiņa nodziest. Tiek izslēgts vadības spriegums un nodziest displejs.

1. Ārējās ūdens padeves gadījumā: Aizveriet ūdens ie-plūdi.

2. Nospiediet augstspiediena pistoli, līdz ierīce ir atbri-vota no spiediena.

3. Augstspiediena pistoli ar drošības fiksatoru nodrošināt pret nejaušu atvēršanos.

4. Ārējās ūdens padeves gadījumā: Atvienojiet ūdens šlūteni no ūdens ieplūdes un uztiniet to uz šlūtenes uztīšanas trumuļa.

5. Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas trumula.

Pretaizsalšanas aizsardzība

Lai aizsargātu ierīci no sala radītiem bojājumiem, ierīce ir jāizskalo ar antifrīzu.

Norādījum

Izmantojiet automašinām paredzēto standarta antifrīzu uz glikola bāzes.

Norādījum

levērot antifrīza ražotāja lietošanas noteikumus.

Tas nodrošina ari notektu aizsardzības līmeni pret korožiju.

Motora pretsala aizsardzība

1. Pārbaudiet, vai motora dzesēšanas cirkulācijā ir pie- tiekošs daudzums antifrīza, nepieciešamības gadī- jumā papildiniet to.

2. Skatīt nodaju par apkopes darbiem „Dzesēšanas škidruma pārbaude un papildināšana“.

Akumulatora pretsala aizsardzība

1. Ja spēcīga sala laikā ierīce vairākas nedēļas netiek darbināla, tad jāizņem akumulators un tas jāuzglabā no sala aizsargātā vietā.

Skalošana ar antifrizu, tam cirkulējot (augstspiediena sūknis)

1. Ār ējās ūdens padeves gadījumā: Atvienojiet ūdens šlūteni no ūdens ieplūdes.

2. lerīces slēdzi iestatiet uz „0/OFF“ (deglis izslēgts).

3. Samaziniet ierīces spiedienu.

4. Iestatiet ierīces slēdzi uz darba režīmu „Pretsala aizsardzība“.

5. Tikai HDS 13/20, HDS 17/20: Noregulējiet tīrīšanas līdzekļa dozešanas vārstu uz maksimumu. Izvelciet tīrīšanas līdzekļa sūkšanas šlūteni no tīrīšanas līdzekļa tvertnes un novietojiet to tā, lai to var izsūkt tukšu.

Üdens tvertnu uzpildes limeņa indikators pilnībā no- krītas.

1. Aizveriet üdens tvertnu ieplüdes värstu un izplüdes värstu.

2. Atvienojiet augstspiediena pistoli no augstspiediena šlūtenes.

1. Pievienojiet augstspiediena šlūteni antifrīza ie-plūdei.

2. Pieslēdziet ūdens šlūteni antifrīza atpakalgaitai.

3. Sagatavojiet pretaizsalšanas škidrumu antifrīza tvertnē. Izvēlieties antifrīza ražotāja norādīto ūdens/antifrīza maisījuma attiecību.

4. Pārbaudiet antifrīza koncentrāciju, izmantojot pieejamo antifrīza testeri, un vajadzības gadījumā pie-lāgojiet.

1. Atveriet pludina tvertnes iepildes atveri. Atskrūvējiet spārnskrūvi un pabīdiet pārsegu pa kreisi.

2. Iepildiet pludina tvertne 20 litrus antifriza un aizveriet iepildes atveri.

3. lestatiet pretsala aizsardzības lodveida vārsta regulēšanas sviru vertikālā pozīcijā.

4. Atpakalgaitas pārslēgšanas lodveida vārsta regulēšanas sviru iestatiet pozīcijā paralēli braukšanas virzienam (20l).

5. Tikai ar aukslu motoru: Lai uzsildītu motoru, pagrie- ziet atslēgas slēdzi pa kreisi un turiet līdz nodziest priekšuzsildes kontrollampaņa.

6. Atslēgas slēdzi pagrieziet pozīcijā "l".

Deg darbgatavības kontrollampiņa. Tiek ieslēgts vadības spriegums un displejā tiek uzrādīts darba stāvoklis "Pretsala aizsardzība".

1. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.
   Antifrīzam cirkulējot, tas tiek sūknēts cauri ierīcei.
2. Pa antifrīza šlūteni novadiet atlikušo ūdeni uz antifrīza tvertni.
3. Tiklidz antifrīzs izplūst no antifrīza šlūtenes, iestatiet antifrīza lodveida vārsta regulēšanas sviru horizontālā pozīcijā un nogaidiet 5 sekundes.
4. Izslēdziet motoru.
5. lerīces slēdzi iestatiet uz „0/OFF“ (deglis izslēgts).

Antifrīza sūknēšana no augstspledlena sistēmas

Norādījum

Pirms darba sākšanas antifrīzs no augstspiediena sistēmas jāiesūknē atpakal antifrīza tvertnē.

1. Pārslēdziet pretsala aizsardzības lodveida vārsta regulēšanas sviru vertikālā pozīcijā.
2. Pievienojiet augstspiediena šlūteni antifrīza ie-plūdei.
3. Pieslēdziet ūdens šlūteni antifrīza atpakalgaitai.
4. Atveriet pludiņa tvertnes iepildes atveri. Atskrūvējiet spārnskrūvi un pabīdiet pārsegu pa kreisi.
5. Iepildiet pludina tvertnē 20 litrus tīra ūdens un aizveriet iepildes atveri.
6. Iestatiet ierīces slēdzi uz darba režīmu „Pretsala aizsardzība”.
7. Tikai ar aukstu motoru:

Lai uzsildītu motoru, pagrieziet atslēgas slēdzi pa kreisi un turiet līdz nodziest priekšuzsildes kontrollampina.

1. Atslēgas slēdzi pagrieziet pozīcijā "l". Deg darbga-tavības kontrollampiņa. Tiek ieslēgts vadības spriegums un displejā tiek uzrādīts darba stāvoklis "Pretsala aizsardzība".
2. Pagrieziet atslēgas slēdzi pa labi, līdz sāk darboties motors.

Antifrīzs ar tīro ūdeni no pludiņa tvertnes tiek sūknēts uz antifrīza tvertni.

1. Veiciet skalošanu apmēram 2 minūtes, līdz antifrīza tvertne ir piepildīta.
2. Izslēdziet motoru.
3. lerīces slēdzi iestatiet uz „0/OFF“ (deglis izslēgts).

Transportēšana

⚠ UZMANĪBU

Savainošanās un bojājumu risks!

Neatbilstoša transportēšana

Transportējot nemiet vērā ierīces svaru.

IEVĚRĪBAI

Bojājumu risks!

Neatbilstoša transportēšana

Transportēšanas laikā sargājiet sprūda sviru no bojāju-miem.

Transportlidzekla vadiba ar piekabi

Norāde: Vadītājam, kas vada velkošo transportlīdzekli ar piekabi pa koplietošanas celjiem, ir jāpārliecinās, ka viņam ir vajadzīgā vadītāja apliecība (vadītāja apliecības kategorija).

ΔBISTAMI

Neparedzams braukšanas stils

Ja ūdens tvertne ir daļēji pilna, ierīce asas stūrēšanas vai bremzēšanas situācijā var sasvērties vai apgāzties.

Pirms braukšanas iztukšojiet vai uzpildiet ūdens tvertni.

1. Ar pieļaujamo kopējo svaru 1600 kg pilnībā piepil-diet vai iztukšojiet ūdens tvertni. Ar pieļaujamo kopējo svaru 1100 kg pilnībā iztukšo-jiet ūdens tvertni.
2. Ierīcēm, kurām nav šlūtenes trumulis, noskrūvējiet augstspiediena šlūteni no augstspiediena izvades un uzglabājiet to ierīcē.
3. Pagrieziet un noblokējiet priekšējo aizsargstieni (opcija).
4. Pavelciet aizmugurējo brezentu (opcija) uz leju un nofiksējiet to.

5. Ar atbalsta riteni noregulējiet vilces jūgstiena augstumu līdz velkošā transportlīdzekļa vilkšanas sakabes augstumam.

6. Piestipriniet drošības trosi velkošajam transportlī-dzeklim.

A B

① Piekabes ākis atvērts
② Piekabes ākis aizvērts

1. Pavelciet sakabes mehānisma sviru uz augšu (at-vērt).
2. Vilces jūgstieni uzlieciet uz piekabes āka bumbas.
3. Sakabes mehānisma sviru nospiediet uz leju (aizvērt), līdz tas ir paralēli vilces jūgstienim.
4. lespraudiet transportlīdzekļa apgaismojuma spraudsavienojumu.
5. Ar kloki pagrieziet uz augšu atbalsta riteni.
6. Pārliecināties, ka atbalsta ritenis ievirzītā pozīcijā norāda piekabes virzienā.

1. No riteniem nonemiet atbalstkijus un ievietojiet tos stiprinajumos.

2. Atlaist stāvbremzi.

3. Pārbaudiet piekabes apgaismojuma (bremžu lukturu, virzienrādītāju, aizmugurējo lukturu, numurzī-mes apgaismojuma) darbību.
4. Pärbaudiet, vai riepu protektorā nav iekērušies priekšmeti.
5. Pärbaudiet riepu stāvokli.
6. Pārbaudiet gaisa spiedienu riepās, skatīt "Apkopes darbi".

Norāde: Nemiet vērā un ievērojiet vietējos ātruma iero-bežojumus transportīdzekliem ar piekabēm.

Transportešana ar celtni

⚠ BİSTAMI

Neatbilstoša transportēšana ar celtni

Krītošas ierīces vai krītošu priekšmetu radīti savainoju- mu draudi

levērojiet vietējos negadījumu novēršanas noteikumus un drošības norādes.

Ierici drīkst pārvietot ar celtni personas, kuras ir kompetentas apkalpot celtni.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai pacelšanas aprīkojums nav bojāts.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai rokturis nav bojāts.

Paceliet ierici tikai aiz roktura.

Neizmantojiet štropju kēdes

Nodrošiniet pacelšanas ierīces pret neapzinātu kravas atlaišanu.

Pirms transportēšanas ar celtni atvienojiet strūklas cauruli ar augstspiediena pistoli, sprauslas, virsmas tīrītāju un citus valīgus priekšmetus.

Pacelšanas procesa laikā nepārvietojiet nekādus priekšmetus uz ierīces.

Nestāviet zem kravas.

Uzmaniet, lai celtna apdraudējuma zonā neatrastos ne-viena persona.

Nepametiet ieriči bez uzraudzības karājamies pie celt- na.

Uzglabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks svara neievērošanas rezultātā!

lerīci transportējot un uzglabājot, tās svara dēļ pastāv savainošanās un bojājumu risks.

Transportējot un uzglabājot ierīci, ṣemiet vērā ierīces svaru, skatīt nodalu Tehniskie dati.

IEVĚRĪBAI

Bojājumu risks sala ietekmē!

Üdens, kas nav pilnibā izlaists, sasalstot var sabojāt ie- rīci un piederumus.

Pilnībā iztukšojietūdeni no ierīces un piederumiem.

Aizsargājiet ierīci un piederumus no sala.

Kopšana un apkope

25 24 23 22 21 10 8 9 7 6 5 1 2 3 4 HDS 13/20 HDS 17/20 17 16 15 13 18 14 13 12 11 HDS 9/50 HDS 13/35 20 19

① Motorellas iepildes atvere (augšā)

② Motorellas iepildes atvere (sānā)

③ Ellas mērstienis (motors)

④ Ellas filtrs (motors)

⑤ Motora ellas notecināšanas skrūve

⑥ Ūdens atdalītājs

⑦Degvielas filtrs

⑧ Transmisijas ellas iepildes atvere ar atgaisošanas iespēju

⑨ Starppārvada ellas notecināšanas skrūve

⑩ Starppärvada ellas kontroles lodziņš

⑪ Sūkņa ellas notecināšanas skrūve

⑫ Sūkna ellas kontroles lodziņš

⑬ Ellas mērstienis (sūknis)

⑭ Degla drošības bloks

⑮ Antifrīza izskalošanas vārsts

⑯Spiediena slēdzis

⑰ Pārplūdes vārsts

⑱ Tīrīšanas līdzekļa ieplūde

⑲ Sūkna priekšfiltrs

20 Kontroles atvere

②1 Degvielas filtrs

22 Starteris

②3 Generators

⑳ Gaisa filtra netīrumu izvades vieta

⑳Gaisa filtrs

① Antifrīza tvertne
② Škidrā mīkstinātāja tvertne
③ Ūdens ieplüde
④ Zemspiediena šlūtenes uztīšanas trumulis
⑤ Udens ieplüdes filtrs
⑥ Pretsala aizsardzības lodveida vārsts
⑦ Pludina tvertne
⑧ Üdens iztrükuma drošinātājs
⑨ Ūdens tvertņu ieplūdes vārsts
⑩ Udens tvertne
(1) Atpakalgaitas pārslēgšanas lodveida vārsts
⑫ Sūkņa priekšfiltrs
⑬ Augstspiediena süknis
⑭ Pārplūdes vārsts
15 Spiediena slēdzis
16Pretvärsts
⑰ Drošības vārsts
18 Plūsmas slēdzis
⑲ 19 Caurplūdes ūdens sildītājs

20 Degla temperaturas sensors
⑳ Augstspiediena šlūtenes uztīšanas trumulis
②2 Augstspiediena izeja
②3 Antifrīza atpakalgaita
24 Iztukšošanas krāns
25 Üdens ieplüdes temperatüras sensors
26 Siltummainis
27Starppärvads
28 Dizelmotors
29 Manometrs
③0) Dzesēšanas ūdens temperatūras sensors
③1 Tīrīšanas līdzekļa magnētiskais vārsts
③2) Tirišanas līdzekļa dozēšanas vārsts
③3 Tīrīšanas līdzekļa tvertne

Klientu servisa displejs

-210h 610.8 1 2

Simbols Klientu servisa veids
	Degla apkope
	Motora apkope
	Sūkna apkope
	Augustspiediena pistoles apkope

Apkopes intervāli

Laika punkts	Darbība	kas veic
Pirms katra brauciena	Pārbaudīt apgaismojumu.	lekārtas izmantotājs
	Pārbaudīt gaisa spiedienu riepās un riepu stāvokli.	lekārtas izmantotājs
Katru dienu	Augstspiediena sūkņa kontroles lodziņā pārbaudīt eļļas stāvokli. Ja eļļa ir pienaina, neuzsāciet ierīces ekspluatāciju. Sazinieties ar klientu servisu.IEVĒRĪBAIBojājumu risks!Ja eļļa ir pienaina, nekavējoties informēt Kärcher klientu servisu.	lekārtas izmantotājs
	Vispārēja vizuāla ierīces pārbaude.	lekārtas izmantotājs
	Pārbaudīt, vai augstspiediena šļūtene nav bojāta. Vairs neizmantot bojātas augstspiediena šļūtenes.	lekārtas izmantotājs
	Pārbaudīt ūdens ieplūdes filtru, nepieciešamības gadījumā iztīrīt.	lekārtas izmantotājs
	Pārbaudīt sūkņa priekšfiltru, nepieciešamības gadījumā iztīrīt.	lekārtas izmantotājs
	Pārbaudīt motora eļļas līmeni, nepieciešamības gadījumā eļļu papildināt.	lekārtas izmantotājs
	Pārbaudīt starppārvada eļļas līmeni, nepieciešamības gadījumā eļļu papildināt.	lekārtas izmantotājs
	Pārbaudīt motora degvielas filtru, nepieciešamības gadījumā informēt klientu servisu.	lekārtas izmantotājs
	Pārbaudīt motora ūdens atdalītāju, nepieciešamības gadījumā informēt klientu servisu.	lekārtas izmantotājs
	Pārbaudīt dzesēšanas šķidruma līmeni izlīdzināšanas lvertnē, nepieciešamības gadījumā dzesēšanas šķidrumu papildināt.	lekārtas izmantotājs
	Pārbaudīt degvielas filtru, nepieciešamības gadījumā informēt klientu servisu.	lekārtas izmantotājs
	Pārbaudīt tīrīšanas līdzekļa iesūkšanas šļūtenes filtru, nepieciešamības gadījumā iztīrīt.	lekārtas izmantotājs
	Pārbaudīt, vai caurulvadu sistēma ir hermētiska.	lekārtas izmantotājs
Vienu reizi pēc pirmajām 50 darba stun-dām	Pārbaudiet ventilatora kīļsiksnas spriegojumu, nepieciešamības gadījumā nospriegojiet.	lekārtas izmantotājs
	Nomainiet eļļu motorā.	Klientu serviss
	Nomainīt augstspiediena sūkņa eļļu.	Klientu serviss
Ik pēc 50 darba stundām vai ik pēc 3 mē-nešiem	Pārbaudīt akumulatoru.	Klientu serviss
Ik pēc 200 darba stundām	Pārbaudīt gaisa filtru vai gaisa filtra ieliktni, nepieciešamības gadījumā iztīrīt.	lekārtas izmantotājs
	Pārbaudīt ventilatora kīsiksnas spriegojumu, nepieciešamības gadījumā nospriegot.	lekārtas izmantotājs
	Pārbaudīt starppārvada hermētiskumu.	Klientu serviss
	Iztīrīt degvielas tvertnes uzpildīšanas uzgaļa sietiņu.	Klientu serviss
	Nomainīt eļļu motorā.	Klientu serviss
	Nomainīt motora eļļas filtra ieliktni.	Klientu serviss
	Apkopes darbi jāveic atbilstoši apkopes grafikam.	Klientu serviss
Ik pēc 400 darba stundām vai reizi gadā	Nomainīt gaisa filtra ieliktni.	lekārtas izmantotājs
	Pārbaudīt degvielas filtru, nepieciešamības gadījumā nomainīt.	Klientu serviss
	Apkopes darbi jāveic atbilstoši apkopes grafikam.	Klientu serviss
Ik pēc 600 darba stundām vai reizi gadā	Nomainīt augstspiediena sūkņa eļļu.	Klientu serviss
Ik pēc 800 darba stundām.	Veikt ventilatora motora darbības pārbaudi, nepieciešamības gadījumā nomainīt slīdkontaktus (ogles su-kas).	lekārtas izmantotājs
Ik pēc 1000 darba stundām vai reizi gadā.	Nomainīt dzesēšanas šķidrumu.	Klientu serviss
Ik pēc 1000 darba stundām.	Nomainīt eļļu starppārvadā.	Klientu serviss
	Nomainīt ventilatora kīsiksnu.	Klientu serviss
	Pārbaudīt motora cilindra galvas vārstu brīvkustību, nepieciešamības gadījumā noregulēt.	Autorizēts Yanmar tir-gotājs
Ik pēc 1600 darba stundām.	Pārbaudīt motora iesmidzināšanas sprauslas, nepieciešamības gadījumā iztīrīt.	Autorizēts Yanmar tir-gotājs
	Pārbaudīt motora kartera atgaisotāju, nepieciešamības gadījumā iztīrīt.	Autorizēts Yanmar tir-gotājs
Ik pēc 2000 darba stundām vai 2 gadiem	Nomainīt motora degvielas šļūtenes.	Autorizēts Yanmar tir-gotājs
	Nomainīt motora dzesēšanas sistēmas šļūtenes.	Autorizēts Yanmar tir-gotājs
Ik pēc 2000 darba stundām	Pārbaudīt motora cilindra galvas vārstus un vārstu ligzdas, nepieciešamības gadījumā pieslīpēt.	Autorizēts Yanmar tir-gotājs
Attiecas tikai uz ierīcēm ar tvaika režīma montāžas komplektu:
Atkārtoti ne retāk kā reizi 5 gados	Spiediena pārbaudi veikt saskaņā ar ražotāja norādēm.	Klientu serviss

Apkopes darbi

ΔBĪSTAMI

Pirms jebkādu darbu veikšanas pie ierīces izslēdziet atslēgas slēdzi un izņemiet atslēgu.

⚠BİSTAMI

Strāvas trieciena radīts savainošanās risks

Nenovietojiet nekādus metāla priekšmetus uz ģgeneratora vai startera.

⚠BİSTAMI

Sprādzienbīstamība!

Savainojumu un bojājumu draudi

Nenovietojiet uz akumulatora nevienu instrumentu vai tamlīdzīgu priekšmetu, t. i., uz gala poliem un elementu savienotājiem.

Izvairieties no smēkēšanas un atkātas uguns.

Uzlādējot akumulatorus, rūpējieties, lai telpās būtu pie-tiekama ventilācija.

Izmantojiet tikai Kärcher apstiprinātus akumulatorus un uzlādes ierīces (originālā rezerves daļa).

1. Laujiet ierīcei atdzist.

Üdens leplüdes filtra tīrīšana

1. Demontējiet ūdens ieplūdes filtru un izņemiet filtra ieliktni.

2. Filtra ieliktni iztīriet ar tīru ūdeni vai saspiestu gaisu.

3. Uzstādīt atpaka| apgrieztā secībā.

Sūkna priekšfiltra tīrīšana

1. Samaziniet ierīces spiedienu.

2. Demontējiet sūkņa priekšfiltru un izņemiet filtra ieliktni.

3. Filtra ieliktni iztīriet ar tīruūdeni vai saspiestu gaisu.

4. Uzstādīt atpakal apgrieztā secībā.

Tirīšanas līdzekļa lesūkšanas šļūtenes filtra tīrīšana

1. Izskrūvējiet tīrīšanas līdzekļa iesūkšanas šļūtenes vācīņu.

2. Izvelciet tīrīšanas līdzekļa iesūkšanas šlūteni.

3. Iztiriet filtru ar üdeni un ievietojiet atpaka|

Ellas līmeņa pārbaude motorā un papildināšana

Norādījum

Uzpildes daudzums starp MIN un MAX atzīmi uz eļļas mērstiena ir 1,6 litri.

1. Izvelciet ellas mérstieni, noslaukiet to un ievietojiet atpakal.

2. Vēlreiz izvelciet ellas mērstieni un pārbaudiet ellas līmeni.

Ellas limenis ir pareizs, ja ellas limena atzime atrodas markējuma ietvaros uz ellas mērstiena.

1. Ja ellas limenis ir zem markējuma uz ellas mērstie- na, tad atveriet iepildes atveres vāciņu un iepildiet jaunu motorellu.

2. Piecas minūtes nogaidiet, līdz motorella saplūst el- las vanninā.

3. Pārbaudiet ellas līmeni, kā aprakstīts iepriekš.

4. Šo procesu nepieciešamības gadījumā atkārtojiet tik bieži, līdz eļlas līmenis atbilst marķējumam uz eļlas mērstiena.

5. Pēc pārbaudes ievietojiet ellas mērstieni un aizveriet ellas iepildes atveres vācinu.

Norādījum

Jālauj izklūt gaisa burbulīšiem.

Ellas veidu skatit "Tehniskie dati".

Ellas limena pārbaude starppārvadā un transmisijas ellas papildināšana

1. Pärbaudiet ellas līmeni starppārvada ellas kontroles lodzinā.

E||as līmenis ir atbilstošs, ja tas atrodas e||as kontro- les lodziņa vidū.

1. Ja ellas līmenis ir zem ellas kontroles lodziņa vidus daļas, tad atveriet iepildes atveres vāciņu un iepil-diet jaunu transmisijas ellu.

2. Aizveriet iepildes atveri.

Norādījum

Jālauj izklūt gaisa burbulīšiem.

Ellas veidu skatīt "Tehniskie dati".

Ellas limeņa pārbaude uz augstspiediena sūkņa ellas mērstiena un ellas papildināšana

1. Griežot izvelciet ellas mérstieni, noslaukiet to un ie-vietojiet atpakal.

2. Vēlreiz griežot izvelciet ellas mērstieni un pārbau-diet ellas līmeni.

Ellas limenis ir pareizs, ja ellas limena atzime atrodas markējuma ietvaros uz ellas mērstieņa.

1. Ja ellas limenis atrodas zem ellas mērstieņa markē-juma, iepildiet jaunu ellu.

2. Griežot iebīdiet ellas mērstieni.

Norādījum

Gaisa burbulīšiem jäspēj izklūt.

Ellas veidu skatīt "Tehniskie dati".

Dzesēšanas škīdruma pārbaude un papildināšana

⚠UZMANĪBU

Var veidoties kaitigas vielas.

Pievērsiet uzmanību izmantotajam antifrīza veidam.

Sajaukšana var izraisīt kīmisku reakciju.

Nesajauciet dažādus antifrīza veidus.

BRĪDINĀJUMS

Motora pārkaršanas risks

Ja nav pietiekošs dzesēšanas škidruma daudzums, motors var pārkarst.

Nekavējoties izslēdziet motoru un ľaujiet tam atdzist.

BRĪDINĀJUMS

Motora pārkaršanas risks

Ja nav pietiekošs dzesēšanas škīdruma daudzums, motors var pārkarst.

Ja motors ir sakarsis tik įoti, ka izplūst ūdens tvaiki, tad nekavējoties izslēdziet motoru un uzturieties drošā attālumā no motora, līdz spiediens ir samazinājies.

IEVĚRĪBAI

Applaucēšanās risks ar motora dzesēšanasūdeni Izlīdzināšanas tvertne atrodas zem spiediena.

Nekad neatveriet motora dzesēšanas ūdens izlīdzināšanas tvertnes vācīnu, kad tas ir darba temperatūrā.

Atveriet motora dzesēšanas ūdens izlīdzināšanas tvertnes vāciņu un pielejiet tīru ūdeni un atbilstošo antifrīzu līdz atzīmei "Max."

Gaisa filtra pārbaude/tīrīšana

Norādījum

Lai veiktu gaisa filtra tirišanu, varat turēt savākšanas trauku zem netīrumu izvades atveres un nospiest netī- rumu izvades atveri.

Norādījum

Loti netīri vai bojāti filtru ieliktni vienmēr ir jānomaina. 1. Atskrūvējiet savelkošo atsperi, noņemiet vāciņu un notīriet putekļu nosēdumus.

1. Iznemiet filtra ieliktni.

2. Izpūtiet filtra ieliktni no iekšpuses ar saspiestu gaisu (maks. 2 bar).

3. Izslaukiet gaisa filtra korpusa iekšpusi ar drānu.

4. levietojiet filtra ieliktni gaisa filtra korpusā.

5. Uzlieciet vāciņu un nofiksējiet ar savelkošo atsperi.

Ventilatora kīlsiksnas pārbaude

① Generatora stiprinājuma skrūves

②Kilsiksnas

③ Siksnas spriegojums apm. 7-9 mm

Norādījum

Ja kīlsiksna nav pietiekami nospriegota, var pārkarst motors vai akumulators var uzlādēties nepietiekoši.

1. Izslēdziet motoru un izņemiet atslēgu no atslēgas slēdža.

2. Lai pārbaudītu kīlsiksnas spriegojumu, ar īkški le- spiediet siksnu starp siksnas skriemeliem.

Norādījum

Kīlsiksnai būtu jāiespiežas par apm. 7-9 mm.

Norādījum

Bojātas kīlsiksnas vienmēr ir jānomaina.

Inerces bremzes ieellošana

1. Ar standarta smērvielas pistoli pie abiem ellošanas nipeļiem iespiest atbilstošu smērvielu.

Gaisa spiediena pārbaude riepās

1. Novietojiet ierīci uz līdzenas virsmas.
2. Gaisa spiediena pârbaudes ierîci pieslëgt pie riepu ventila.
3. Pārbaudīt gaisa spiedienu (skatīt "Tehniskie dati") un nepieciešamības gadījumā labot.

Riteña maina

⚠BİSTAMI

Aktīvās satiksmes radīts dzīvības apdraudējums

Novietojiet ierīci uz līdzenas virsmas un, veicot remont-darbus uz koplietošanas celiem, valkājiet labi pamanā-mu apgērbu.

1. Novietojiet ierīci uz līdzenas virsmas.
2. Pārbaudīt, pamatnes stabilitāti. Nostiprināt ierīci pret ripošanu ar rileņa kīli.
3. Nofiksējiet stāvbremzi
4. Pārbaudiet riepas.
5. Pârbaudiet, vai riepu protektoră nav iekërušies priekšmeti.
6. Iznemiet priekšmetus
7. Izmantojiet piemērotu, tirdzniecībā pieejamu riepu remonta komplektu.

Norādījum

levērojiet attiecīgā ražotāja ieteikumus. Brauciena turpinašana ir iespējama tikai, ievērojot produkta ražotāja norādījumus. Pēc iespējas ātrāk veiciet riepu vai riteņu nomainu.

1. Novietojiet domkratu atbilstošajā punktā.
2. Atskrūvējiet ritena skrūves.
3. Pacelt ierići ar domkratu
4. Izskrūvēliet ritenā skrūves.
5. Nonem riteni.
6. Uzlieciet rezerves riteni.
7. levietojiet ritena skrūves.
8. Nolaidiet ieriči ar domkratu.
9. Pievelciet ritena skrūves krusteniski.

Pievilkšanas griezes mo- ments 110-120 Nm

Norādījum

Piegādes komplektā domkrats nav iekļauts.

Norādījun

Izmantot atbilstošu parasto domkratu.

Piekabe

1. Regulāri pārbaudiet bremžu sistēmu un šasiju pilnvarotā specializētā darbnīcā.

Palīdzība traucējumu gadījumā

ΔBISTAMI

lerice, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīstamība

Pirms jebkuru darbu veikšanas pie ierīces, atslēgas slē-dzi iestatīt uz "0" un izņemt atslēgu.

ΔBİSTAMI

lerīce, kas neapzināti ieslēdzas; pieskaršanās strā- vu vadošām dalām

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veikšanas pie ierīces izslēdziet ierīci. Atvienojiet tikla spraudni.

ΔBİSTAMI

Sprādzienbīstamība un īssavienojuma risks. Nelieciet darbarīkus vai ko līdzīgu uz akumulatora.

Laujiet ierīcei atdzist.

Rādījums traucējuma gadījumā

ERROR 4 OFF 1 2

1 Traucējuma numurs

② Motors izslégts (OFF)

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam.

Traucējumi ar rādījumu displejā

Klūda	Cēlonis	Novēršana	Atbildīgais
ERROR 1 Uzlādes strāva	Pārāk mazs ventilatora kīlsiksnas spriego-jums.	1. Nospriegojiet ventilatora kīlsiksnu.	lekārtas izmantotājs
	Bojāts ğenerators.	1. Pārbaudiet ğeneratoru, nepieciešamības gadījumā nomainiet.	Klientu serviss
	Bojāta uzlādes strāvas kontrole.	1. Pārbaudiet vadu instalāciju + releju K9.	Klientu serviss
ERROR 3 Ũdens ieplūdes vai dzesēša-nas ūdens temperatūra	Ūdens temperatūra pludiņa tvertnē cirkulāci-jas režīma dēļ ir pārāk augsta.	1. Laujiet ūdenim atdzist vai izteciniet to. Atpakaļgaitas pārslēgšanas lodveida vārsta regulēšanas sviru iestatiet pozīcijā perpendikulāri braukšanas virzienam (500l).	lekārtas izmantotājs
	Ūdens ieplūdes temperatūras sensors ir at-slēdzis ierīci.	1. Izslēdziet un no jauna ieslēdziet ierīci. Ja klūda at-kārtojas, informējiet klientu apkalpošanas dienestu.	lekārtas izmantotājs
	Bojāts ūdens ieplūdes temperatūras sensors.	1. Nomainiet temperatūras sensoru.	Klientu serviss
	Pārāk zems dzesēšanas šķidruma līmenis.	1. Iepildiet dzesēšanas šķidrumu izlīdzināšanas tver-tnē.	lekārtas izmantotājs
	Pārāk mazs ventilatora kīlsiksnas spriego-jums.	1. Nospriegojiet ventilatora kīlsiksnu.	lekārtas izmantotājs
	Bojāts motora dzesēšanas ūdens temperatū-ras sensors.	1. Nomainiet temperatūras sensoru.	Klientu serviss
ERROR 4 Ũdens trūkums	Ārējā ūdens padeve: Pārāk mazs ūdens ie-plūdes spiediens.	1. Pārbaudiet ūdens pieplūdi.	lekārtas izmantotājs
	lekšējā ūdens padeve: Tukšas ūdens tvert-nes.	1. Uzpildiet ūdens tvertnes.	lekārtas izmantotājs
	Bojāts pludiņa tvertnes ūdens trūkuma droši-nātājs.	1. Nomainiet ūdens trūkuma drošinātāju.	Klientu serviss
	Netīrs ūdens ieplūdes filtrs.	1. Iztīriet ūdens ieplūdes filtru.	lekārtas izmantotājs
	Nehermētiska vai salocīta ūdens šļūtene.	1. Nomainiet ūdens šļūteni.	Klientu serviss
	Netīrs pludiņa tvertnes pludiņa vārsts.	1. Notīriet pludiņa vārstu.	Klientu serviss
	Pludiņa vārsts pludiņa tvertnē ir iestrēdzis vai bojāts.	1. Notīriet vai nomainiet pludiņa vārstu.	Klientu serviss
ERROR 5 Plūsmas slēdzis/ spiediena slēdzis	Bojāts plūsmas slēdzis.	1. Nomainiet plūsmas slēdzí.	Klientu serviss
	Spiediena slēdzis bojāts.	1. Nomainiet spiediena slēdzí.	Klientu serviss
	Bojāts pārplūdes vārsts.	1. Nomainiet pārplūdes vārstu.	Klientu serviss
	Bojāts pārplūdes vārsta pretvārsts.	1. Nomainiet pretvārstu.	Klientu serviss
	Netīrs sūkņa priekšfiltrs.	1. Iztīriet sūkņa priekšfiltru.	lekārtas izmantotājs
	Tvaika darba režīms: Pārāk zems sistēmas spiediens	1. Paaugstiniet sistēmas spiedienu, maziem soļiem griežot pārplūdes vārsta rokratu pulksteņrādītāja vir-zienā.	lekārtas izmantotājs

Klūda	Cēlonis	Novēršana	Atbildīgais
ERROR 6 Degvielas sensors	Tukša degvielas tvertne.	1. Uzpildīt degvielu.	lekārtas izmantotājs
	Iesprūdis degvielas sensora pludinš.	1. Pārbaudiet pludinu.	Klientu serviss
	Bojāts degvielas sensors.	1. Nomainiet degvielas sensoru.	Klientu serviss
ERROR 9* Izplūdes gāzu temperatūra	Nostrādājis dūmgāzu temperatūras ierobežotājs un atslēdzis degli.	1. Izslēdziet ierīci, ľaujiet tai atdzist un pēc tam atkal ie-slēdziet. Ja klūda atkārtojas, informējiet klientu ap-kalpošanas dienestu.	lekārtas izmantotājs
	Bojāts dūmgāzu temperatūras ierobežotājs.	1. Nomainiet dūmgāzu temperatūras ierobežotāju.	Klientu serviss
	Nepareizi iestatīts degli.	1. Iestatīt degli.	Klientu serviss
	Apkvēpusi vai apkalkojusies apsildes spirāle.	1. Notīriet no apsildes spirāles sodrējus vai atkałkojiet to.	Klientu serviss
ERROR 10* Degļa temperatūra Ir iespējams tīrīšanas režims ar aukstoūdeni.	Degļa temperatūras sensors (NTC) ir atslē-dzis degli.	1. Izslēdziet un no jauna ieslēdziet ierīci. Ja klūda at-kārtojas, informējiet klientu apkalpošanas dienestu.	lekārtas izmantotājs
	Bojāts degļa temperatūras sensors.	1. Nomainiet temperatūras sensoru.	Klientu serviss
ERROR 11* Liesmas sensors (navliesmas) Ir iespējams tīrīšanas režims ar aukstoūdeni.	Netīra sprauslas caurule.	1. Iztīriet sprauslas cauruli.	Klientu serviss
	Nepareizi iestatīti vai netīri aizdedzes elektro-di.	1. Pareizi iestatiet vai notīriet aizdedzes elektrodus.	Klientu serviss
	Bojāts liesmas kontroles fotoelements.	1. Nomainiet fotoelementu.	Klientu serviss
	Bojāts degvielas sūknis.	1. Nomainiet degvielas sūkni.	Klientu serviss
	Bojāts degvielas magnētiskais vārsts.	1. Nomainiet magnētisko vārstu.	Klientu serviss
	Aizsērējis degvielas filtrs.	1. Nomainiet degvielas filtru.	Klientu serviss
	Bojāts aizdedzes transformators.	1. Nomainiet aizdedzes transformatoru.	Klientu serviss
ERROR 12* Liesmas sensors (liesma nenodziest) Ir iespējams tīrīšanas re-zīms ar aukstoūdeni.	Bojāts liesmas kontroles fotoelements.	1. Nomainiet fotoelementu.	Klientu serviss
	Apkvēpis degliis, tas vēl ilgi "kvēlo".	1. Attīriet degli no kvēpiem.	Klientu serviss
ERROR 14 Atslēgšanās pēc 45 minū-šu ilgas pauzes	Pārsniegts 45 minūšu darbgatavības laiks	1. Izslēdziet un no jauna ieslēdziet ierīci.	lekārtas izmantotājs
ERROR 15 Atslēgšanās pēc 45 minū-šu ilgas nepārtrauktas darbības	Pārsniegts 45 minūšu nepārtrauktas darbības laiks.	1. Izslēdziet un no jauna ieslēdziet ierīci.	lekārtas izmantotājs

Traucējumi bez rādījuma displejā

Klūda	Cēlonis	Novēršana	Atbildīgais
Ierīce apstājas, displeja rādījums no-dziest	Pārdedzis drošinātājs.	1. Nomainiet drošinātāju.	lekārtas izmantotājs
	Nepietiekama akumulatora sprieguma vai pārsprieguma rezultātā netiek nodrošināta strāvas padeve inverteram.	1. Pārbaudiet akumulatoru, nepieciešamības gadījumā uzlādējiet.	lekārtas izmantotājs
	Bojāts invertors.	1. Nomainiet invertoru.	Klientu serviss
Pēc leslēgšanas neparādās displeja rādījums	Tukšs akumulators.	1. Uzlādējiet akumulatoru.	lekārtas izmantotājs
	Pārdedzis drošinātājs.	1. Nomainiet drošinātāju.	lekārtas izmantotājs
	Atveriet priekšējo pārsegu.	1. Aizveriet priekšējo pārsegu.	lekārtas izmantotājs
	Nospiests avārijas apturēšanas slēdzis.	1. Atblokējiet avārijas apturēšanas slēdzi, to pavelkot.	lekārtas izmantotājs
	Nepietiekama akumulatora sprieguma vai pārsprieguma rezultātā netiek nodrošināta strāvas padeve invertoram.	1. Pārbaudiet akumulatoru, nepieciešamības gadījumā uzlādējiet.	lekārtas izmantotājs
	Bojāts invertors.	1. Nomainiet invertoru.	Klientu serviss
Motoru nevar iedarbināt vai tas uzreiz izslēdzas	Paziņojiet klientu servisam.
Darba spiedlens svārstās	Noplūde augstspiediena sūkņa iesūkšanas sistēmā.	1. Pārbaudiet cauruļvadu sistēmu.	Klientu serviss
	Vārstli ir nodiluši.	1. Nomainiet vārstus.	Klientu serviss
Degils nokvēp	Nepareizi iestaṭīts vai netīrs deglis.	1. Iestatiet vai notīriet degli.	Klientu serviss
	Bojāts degvielas magnētiskais vārsts, pil dī-zeļdegviela.	1. Pārbaudiet magnētisko vārstu, nepieciešamības gadījumā nomainiet spoli vai magnētisko vārstu.	Klientu serviss
Balti dūmi no degļa	Nav aizdedzes dzirksteles (to var konstatēt, skatoties caur kontroles lodziņu degļa vāci-ņā).	1. Paziņojiet klientu servisam.	lekārtas izmantotājs
	Sprauslas caurulē ir kondensāts.	1. Pārbaudiet sprauslas cauruli, iztīriet.	Klientu serviss
	Pārāk zems degvielas spiediens.	1. Pārbaudiet degvielas sūkni.	Klientu serviss
Deg kontrollampīņa "Priekšējais pār-segs/avārljas izslēgšanās".	Darba laikā ir ticis atvērts priekšējais pārsegs.	1. Aizveriet priekšējo pārsegu.	lekārtas izmantotājs
	Bojāts priekšējā pārsega drošības slēdzis.	1. Pārbaudiet drošības slēdzi.	Klientu serviss
	Nospiests avārijas apturēšanas slēdzis.	1. Atblokējiet avārijas apturēšanas slēdzi, to pavelkot.	lekārtas izmantotājs
No ierīces apakšas pil ūdens.	Sūce augstspiediena sūknī.	Norāde: Pieļaujami ir 3 pilieni minūtē. Ja noplūde ir no-pietna, pārbaudiet ierīci klientu servisā.	Klientu serviss
Ierīce nerada spiedienu	Nosprostota/izskalota sprausla.	1. Iztīriet/ nomainiet sprauslas.	Klientu serviss
	Pārāk zems motora darba apgriezienu skaits.	1. Pārbaudiet motora darba apgriezienu skaitu.	Klientu serviss
	Tikai HDS 9/50, HDS 13/35 (pēc izvēles HDS 13/20, HDS 17/20): Bojāta apgriezienu skaita vadība.	1. Pārbaudiet apgriezienu skaita vadību.	Klientu serviss
	Drošības vārsts nav hermētisks.	1. Pārbaudiet iestatījumu, nepieciešamības gadījumā ievietojiet jaunu blīvi.	Klientu serviss
	Nav hemētiskas vai ir nosprostotas sūkņa pievades caurules.	1. Pārbaudīt visas sūkņa padeves caurules.	Klientu serviss
Augstspiedlena sūknis klaudz	Nav hemētiskas sūkņa pievades caurules.	Pārbaudīt visas sūkņa padeves caurules.	Klientu serviss
Tikai HDS 13/20, HDS 17/20:Nepietiekama tīrīšanas līdzekļa pade-ve vai tās nav vispār	Tīrīšanas līdzekļa dozēšanas vārsts ir slēgts vai nehermētisks/ nosprostots	1. Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa do-zēšanas vārstu.	lekārtas izmantotājs
	Tīrīšanas līdzekļa iesūkšanas šljūtene ar filtru nav hermētiska vai nosprostota	1. Pārbaudiet/iztīriet tīrīšanas līdzekļa iesūkšanas šljū-teni ar filtru.	lekārtas izmantotājs
	Nav hemētisks vai ir nosprostots tīrīšanas lī-dzekļa magnētiskais vārsts.	1. Pārbaudiet, iztīriet tīrīšanas līdzekļa magnētisko vārstu.	Klientu serviss
	Bojāta elektronika vai tīrīšanas līdzekļa mag-nētiskais vārsts.	1. Nomainiet elektroniku vai tīrīšanas līdzekļa magnē-tisko vārstu.	Klientu serviss
Pārplūdes vārsts nepārtraukti atveras/aizveras, kad ir atvērta rokas smidzi-nāšanas pistole	Nosprostota sprausla.	1. Iztīriet sprauslas.	lekārtas izmantotājs
	Ierīce ir aizsērējusi ar kałki.	1. Atkałkojiet ierīci.	Klientu serviss
	Bojāts pārplūdes vārsts.	1. Nomainiet pārplūdes vārstu.	Klientu serviss
	Izregulējies pārplūdes vārsta pārslēgšanās punkts	1. Iestatiet pārplūdes vārstu.	Klientu serviss
WR kārbas kontrollampiņa deg sarka-nā krāsā	Tvaika darba režīms: Pārāk augsts sistēmas spiediens	Pazeminiet sistēmas spiedienu, maziem sojiem griežot pārplūdes vārsta rokratu pretēji pulksteņrādītāja virzie-nam.	lekārtas izmantotājs

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē-muma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ra-žošanas klūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-kajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt alzmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadalā "Lejupielādes".

Piederumi un rezerves da las

Norādījum

Ja ierīce ir savienota ar skursteni vai ja ierīci nevar redzēt, ieteicams uzstādīt liesmas kontrolierīcì (opcija). Izmantot tikai originālos piederumus un originālās rezerves dajas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

ES atbilstības deklarācija

Ar šo mës paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmainas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.524-xxx

Tips: 1.999-380.0

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/ES

2014/68/ES (izvēles iespēja)

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes limenis dB(A)

Montāžas mezgla kategorija

||

Atbilstības procedūras

Modulis H1

Serpentincaurule

Atbilstības novērtējums modulim H1

Vadības bloks

Atbilstības novērtējums modulim H1

Dažādi caurulvadi

Atbilstības novērtēšanas 4. panta 3. punkts

Piemērotās specifikācijas:

AD 2000, pamatojoties uz

TRD 801, pamatojoties uz

Pilnvarotās iestādes nosaukums:

2014/68/ES

Identifikācijas Nr.: 0035

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.01.2023.

Tehniskie dati
HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1

Üdens pieslēgums
Pievades temperatūra (maks.) °C 30 30 30 30
Pieplūdes daudzums (min.)	I/h (I/min)	1000 (16,7)	1500 (25)	1500 (25)	1800 (30)
Pieplūdes spiediens (maks.)	MPa (bar)	0,05-1 (0,5-10)	0,1-1 (1-10)	0,1-1 (1-10)	0,15-1 (1,5-10)
lerīces veiktspējas dati
Padeves apjoms, üdens	I/h (I/min)	500-900 (8,3-15)	650-1300 (10,8-21,7)	900-1300 (15-21,7)	900-1700 (15-28,3)
Üdens darba spiediens ar standarta sprauslu	MPa (bar)	15-50 (150-500)	10-35 (100-350)	6-20 (60-200)	6-20 (60-200)
Drošības vārsta darba pārspiediens (maksimālais)	MPa (bar)	64 (640)	44 (440)	24 (240)	24 (240)
Tvaika režīma padeves daudzums	I/h (I/min)	--	--	460 (7,7)	460 (7,7)
Dezinfekcijas tvaika režīma padeves daudzums	I/h (I/min)	--	--	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)	WR 10, WR 20: 360 (6)WR 50, WR 100: 460 (7,7)
Darba spiediens tvaika režīmā ar tvaika sprauslu (maks.)	MPa (bar)	--	--	3,2 (32)	3,2 (32)
Detalas Nr. Tvaika sprausla (sprauslas izmērs) tvaika tīrīšanai		--	--	2.113-026.0 (060)	2.113-026.0 (060)
Detalas Nr. Tvaika sprausla (sprauslas izmērs) dezinfekcijai		--	--	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)	WR 10, WR 20: 2.113-022.0 (045)WR 50, WR 100: 2.113- 026.0 (060)
Piedziņas motora jauda	kW	15,5	15	9	11
Dzinēja apgriezienu skaits	1/min	3100	3300	2700	3300
Akumulators	V/Ah	12/41	12/41	12/41	12/41
Karstā üdens darba temperatūra (maksimālā)	°C	30-98	30-98	30-98	30-98
Tvaika režīma darba temperatūra	°C	--	--	155	155
Padeves apjoms, tīrīšanas līdzeklis	I/h (I/min)	--	--	0-50 (0-0,8)	0-70 (0-1,2)
Degļa jauda	kW	65	97	105	105
Degvielas patēriņš (maks.)	I/h 11,7	15 13,7	14,3
Degvielas patēriņš aukstā üdens režīmā	I/h	5,2	5,1	3,1	3,7
Augustspiediena pistoles atsitiena spēks	N	79	96	72	94
Standarta sprauslas lielums		030	051	075	090
Ekspluatācijas materiāli
Kurināmais		Dīzeļdegviela	Dīzeļdegviela	Dīzeļdegviela	Dīzeļdegviela
Starppārvada eļļas daudzums	I	0,35	0,35	0,35	0,35
Starppārvada eļļas veids		SAE90	SAE90	SAE90	SAE90
Sūkņa eļļas daudzums	I	1,2	1,2	1,3	1,3
Sūkņa eļļas veids		15W40	15W40	15W40	15W40
Motoreļļas daudzums	I	3,5	3,5	3,5	3,5
Motoreļļas veids		15W40	15W40	15W40	15W40
Izmēri un svars
Garums x platums x augstums	mm	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735	3646 x 1747 x 1735
Svars bez ekspluatācijas materiāliem	kg	860-1020	860-1020	860-1020	860-1020
Kopējais svars, ieskailot ekspluatācijas materiālus un standarla pie-derumus	kg	1440-1600	1440-1600	1440-1600	1440-1600
Pielaujamā ass noslodze	kg	1600	1600	1600	1600
Pielaujamā atbalsta noslodze (maks.)	kg	1100/1600	100	100	100
Pielaujamais kopējais svars (maks.)	kg	100	1100/1600	1100/1600	1100/1600
Degvielas tvertne	I	100	100	100	100
Üdens tvertne	I	500	500	500	500
Dzesēšanas sistēma	I	5	5	5	5
Šķidrais mīkstinātājs	I	1	1	1	1
Antifrīzs	I	20	20	20	20
Tīrīšanas līdzekļa tvertne	I	--	--	--	--
Riepas		Tipa apstiprinājums atbilstoši ECE R 30, ECE R 54, ECE R 108 vai ECE R 109 un papildus ECE R 117	Tipa apstiprinājums atbilstoši ECE R 30, ECE R 54, ECE R 108 vai ECE R 109 un papildus ECE R 117	Tipa apstiprinājums atbilstoši ECE R 30, ECE R 54, ECE R 108 vai ECE R 117	Tipa apstiprinājums atbilstoši ECE R 30, ECE R 54, ECE R 108 vai ECE R 109 un papildus ECE R 117
Riepu izmērs		185 R 14 C	185 R 14 C	185 R 14 C	185 R 14 C
Slodzes indekss		104	104	104	104
Ātruma indekss		N	N	N	N
Riteņu izmērs/aploces forma		5,5 J x 14	5,5 J x 14	5,5 J x 14	5,5 J x 14
Uzsēdinājums		30	30	30	30
Gaisa spiediens riepās	MPa (bar)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)	0,45 (4,5)
Bremžu sistēma		Inerces bremzes	Inerces bremzes	Inerces bremzes	Inerces bremzes
Aprēkinātās vērtības saskaņa ar EN 60335-2-79
Trokšņa spiediena limenis LpA	dB(A)	82	82	80	82
Nedrošības faktors KpA	dB(A)	3	3	3	3
Trokšņa intensitātes limenis LWA + Nedrošības faktors KWA	dB(A)	103	103	100	103
Augustspiediena pistoles roku-plaukstu vibrācijas vērtība	m/s2	4,2	4,2	3,6	3,3
Strūklas caurules roku-plaukstu vibrācijas vērtība	m/s2	4,2	4,2	3,6	3,3
Nedrošības faktors K	m/s2	2,1	2,1	0,85	0,8

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedaļas 12. punktu: j)
Paturētas tiesības uz tehniskajām izmaiņām.

Turinys

Bendrieji nurodymai 201
