LIETOŠANAS INSTRUKCIJA SG3400I SCHEPPACH

Satura rādītājs: Lappuse:

1. levads....99
2. lerīces apraksts (1- 2 att.) ..... 99
3. Piegādes komplekts (3 att.)....99
4. Noteikumiem atbilstoša lietošana 100
5. Drošības norādījumi.... 100
6. Tehniskie raksturlielumi....103
7. Darbības pirms lietošanas sākšanas 103
8. Lietošanas sākšana 104
9. Apkope 105
10. Glabāšana.... 106
11. Transportēšana 106
12. Utilizacija un otrreizēja izmantošana 106
13. Traucējumu novēršana.... 108

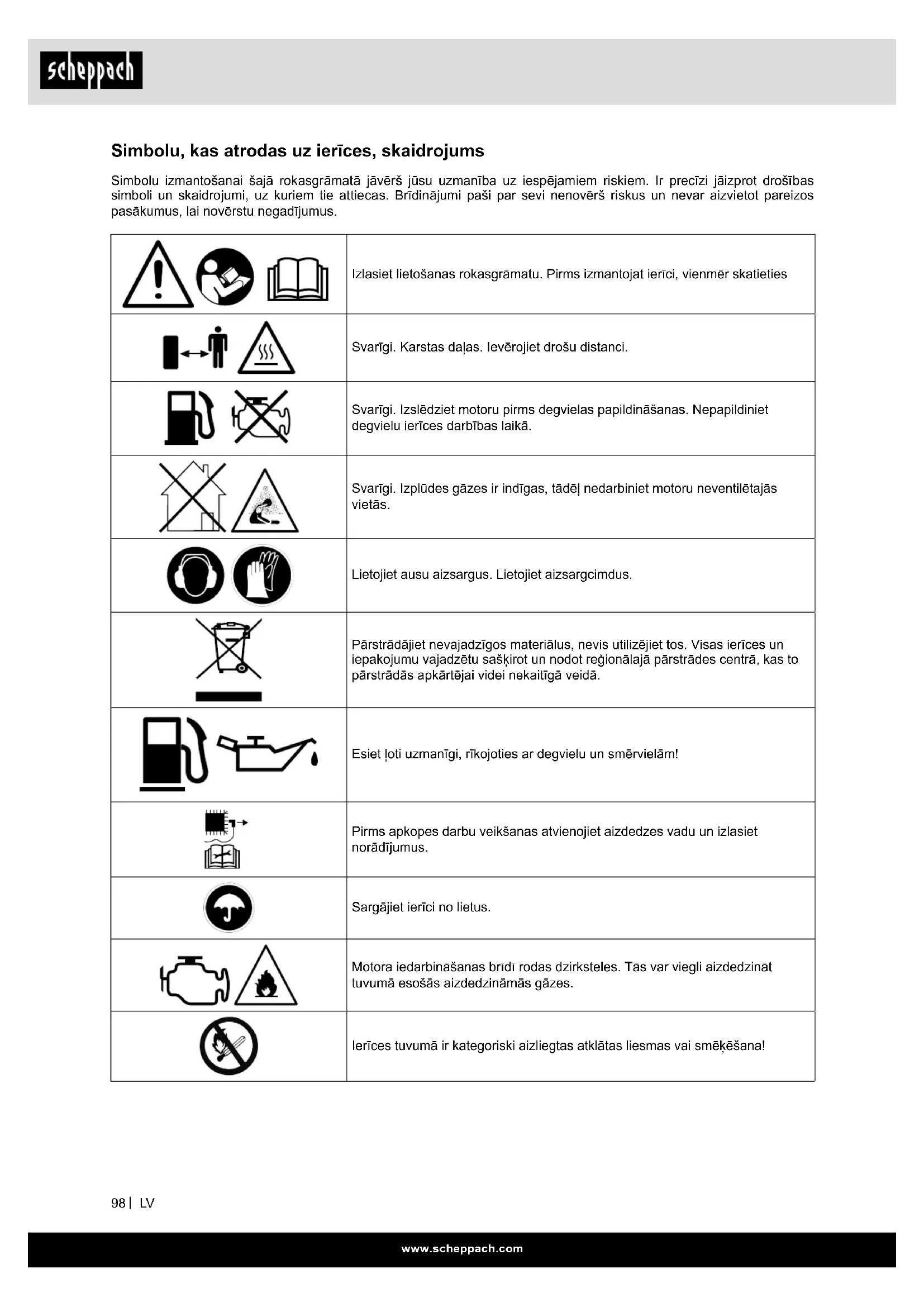

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Izlasiet lietošanas rokasgrāmatu. Pirms izmantojat ierīci, vienmēr skatieties
	Svarīgi. Karstas daļas. levērojiet drošu distanci.
	Svarīgi. Izslēdziet motoru pirms degvielas papildināšanas. Nepapildiniet degvielu ierīces darbības laikā.
	Svarīgi. Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilētajās vietās.
	Lietojiet ausu aizsargus. Lietojiet aizsargcimdus.
	Pārstrādājiet nevajadzīgos materiālus, nevis utilizējiet tos. Visas ierīces un iepakojumu vajadzētu sašķirot un nodot regionālajā pārstrādes centrā, kas to pārstrādās apkārtējai videi nekaitīgā veidā.
	Esiet ħoti uzmanīgi, rīkojoties ar degvielu un smērvielām!
	Pirms apkopes darbu veikšanas atvienojiet aizdedzes vadu un izlasiet norādījumus.
	Sargājiet ierīci no lietus.
	Motora iedarbināšanas brīdī rodas dzirksteles. Tās var viegli aizdedzināt tuvumā esošās aizdedzināmās gāzes.
	Ierīces tuvumā ir kategoriski aizliegtas atklātas liesmas vai smēķēšana!

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dē! saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves dalu montāžu un nomaiņu,
• noteikumiem neatbilstošu lietošanu,

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāilevēro vispāratzītie tehnikas noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1- 2 att.)

1. Transportēšanas rokturis
2. Akumulatora nodalījuma pārsegs
3. Zemējuma pieslēgums
4. Degvielas tvertnes vāks
5. Riteni
6. Pärsegs
7. Reversais palaidējs
8. Benzīna krāns
9. Energijas taupības slēdzis
10. Palaišanas, apturēšanas slēdzis
11. Kontrollampiñas
12. Atiestates poga
13. Displeja poga
14. 12 V līdzstrāvas pieslēgums
15. 12 V līdzstrāvas drošības relejs
16. 230 V \~ kontaktligzda (2x)
17. Digitāla indikācija ar gaismu

3. Piegādes komplekts (3 att.)

A Adaptera kabelis ar 12V spillēm
B Krustveida skrūvgriezis
C Ellas iepildīšanas pudele
D Tālvadība
E Aizdedzes sveces atslēga
F Instrukcija
G SG3400i generators

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci no iepakojuma.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējo-ties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
• Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.
• Piederumiem, kā arī nodilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet tuvākajā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠️ levērībai!

lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām!

⚠ BİSTAMI

Tas sastāv no norīšanas un aizrīšanās!

4. Noteikumiem atbilstoša lietošana

Ierīce ir piemērota lietojumiem, kas paredz lietošanu pie 230 V mainsprieguma avota.

Noteikti ievērojiet ierobežojumus drošības norādī-jumos.

Generatora mērķis ir elektroinstrumentu piedziņa un apgaismojuma avotu elektroapgāde. Sadzīves ierīcēm pārbaudiet derīgumu saskaņā ar attiecīgajiem ražotāja norādījumiem. Šaubu gadījumā vaicājiet attiecīgās ierīces pilnvarotajam tirdzniecības uzņē-mumam.

Šis elektroenerğijas generators ir izstrādāts vienīgi elektroierīču darbināšanai, kuru maks. jauda atrodas generatora darba raksturlielumu robežās. Jāņem vērā induktīvo patērētāju augstāka palaides strāva.

Invertors

Invertora-elektroenergijas generatora gadījumā strāva tiek generēta pilnīgi jaunā veidā. Izmantojot mazu, vairāku polu tinumu, iekšienē generētais maînstrāvas spriegums ar elektronikas palīdzību vispirms tiek pārveidots līdzspriegumā, pēc tam maînspriegumā ar efektīvu sinusōīdu. Izmantojot šo efektīvo sinusōīdu, ir iespējams darbināt elektroierīces, tās nebojājot.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi:

Turklāt lietošanas instrukcijā ir citas svarīgas vietas tekstā, kas ir markētas ar vārdu „IEVĒRĪBAI!“.

⚠️ levērībai!

Lietojot ierīces, jāievēro daži drošības pasākumu, lai novērstu savainojumus un bojājumus. Tādēl rūpīgi izlasiet šo lietošanas instrukciju / drošības norādī-jumus. Ja jums ierīci vajadzētu nodot citai personali, dodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

⚠ BİSTAMI

Ja neievēro šo norādi, pastāv maksimālas briesmas dzīvībai vai dzīvībai bīstamu savainojumu risks.

⚠ BRĪDINĀJUMS

Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks.

⚠ UZMANĪBU

Ja neievēro šo norādi, pastāv vieglu vai vidēji smagu savainojumu risks.

⚠ NORĀDĪJUMS

Ja neievēro šo norādi, pastāv motora vai citu materiālo vērtību bojājuma risks.

Vispārējie drošības norādījumi

1. Uzturiet kārtībā savu darba vietu

- Nekārtība darba vietā var izraisīt nelaimes gadījumus.

2. Nemiet vērā apkārtējās vides ietekmi.

• Nekad nestrādājiet ar ierīci slēgtās vai slikti ventilētās telpās. Kad motors darbojas, rodas indīgas gāzes. Šīs gāzes var būt bez smakas un neredzamas.
• Sargājiet ierīci no lietus.
• Nelietojiet ierīci mitrā vai slapjā vidē.
• levērojiet nelīdzenā apvidū stabilu pozīciju.
• Nodrošiniet pietiekamu apgaismojumu darba laikā.
• Nelietojiet ierīci vietās ar viegli uzliesmojošu augu segu vai, kur pastāv ugunsbīstamība vai sprādzienbīstamība.
• Sausos apstāklos sagatavojiet ugunsdzēsības aparātu (ugunsbīstamība).

3. Nelaidiet klāt citas personas

- Nelaujiet citām personām, jo īpaši bērniem un jauniešiem, tuvoties ierīcei. Nelaidiet klāt savai darba vietai šīs personas.

4. lerīces, ko nelietojat, uzglabājiet drošā vietā

- lerīces, ko nelietojat, uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

5. Nepārslogojiet ierīci

- Strādājiet norādītajā jaudas diapazonā.

6. Strādājiet pie pilnas samañas

- Nekad nestrādājiet alkohola, narkotisko vielu, medikamentu vai citu vielu iespaidā, kas varētu ietekmēt redzi, veiklību un spriešanas spējas.

7. Izmantojiet ierīci atbilstoši mērkiem

- Nelietojiet ierīci lietojumiem, kuriem tā nav pa-redzēta.

Drošības norādījumi par rīcību ar viegli aizdedzināmiem ekspluatācijas materiāliem

1. BRĪDINĀJUMS! Benzīns ir viegli uzliesmojošs:
2. Uzglabājiet benzīnu tvertnēs, kas ir speciāli izstrādātas šim nolūkam.
3. Papildiniet benzīnu tikai ārpus telpām un turklāt nesmēkējiet.
4. Pirms iedarbiniet motoru, papildiniet benzīnu. Nekad nenoņemiet degvielas tvertnes vāku vai nepapildiniet benzīnu, kamēr motors darbojas vai vēl ir karsts.
5. Ja degviela izšlakstās, nemēginiet iedarbināt motoru, bet gan pārvietojiet ierīci no izšlakstītās degvielas zonas, un nepieļaujiet jebkādus aizdegšanās avotus, līdz ir izgaisuši visi degvielas tvaiki. Droši piestipriniet atpakaļ degvielas tvertnes un kannas vāku.

Degvielas uzpilde

• Pirms uzpildes vienmēr jāizslēdz motors.
  ⚠ leverībail Vienmēr uzmanīgi atveriet degvielas tvertnes aizvaru, lai pastāvošais pārspiediens va- rētu lēnām samazināties.
• Strādājot ar ierīci, korpusā rodas augsta temperatūra. Laujiet ierīcei pilnīgi atdzist pirms degvielas uzpildes.
  △ levērībai! Ja ierīce nepietiekami atdziest, degviela uzpildes laikā varētu aizdegties un radīt smagus apdegumus.
• Uzmaniet, lai degvielas tvertni neuzpildītu ar pārāk lielu degvielas daudzumu. Ja izšlakstāt degvielu, tad nekavējoties degviela jānoslauka un ierīce jānotīra.
• Vienmēr labi noslēdziet aizgriezni, lai novērstu atskrūvēšanos, ko rada vibrācijas ierīces darba laikā.

⚠ BİSTAMI

Neuzpildiet ierīcei degvielu atklātas liesmas tuvumā.

Speciāli drošības noteikumi, lietojot iekšdedzes motorus

⚠ BİSTAMI

lekšdedzes motori lietošanas un degvielas uzpildes laikā rada īpašu risku. Vienmēr izlasiet un ievērojiet brīdinājuma norādījumus. Neievērošanas gadījumā var rasties smagi vai pat nāvējoši savainojumi.

1. Nedrīkst veikt izmainas ĝeneratorā.

2. ⚠ levērībai!
   Saindēšanās risks – izplūdes gāzes, degviela un smērvielas ir indīgas. Izplūdes gāzes nedrīkst ie elpot.

3. ⚠ levērībai!
   Risks gūt apdegumus – nepieskarieties pie izplūdes sistēmas un piedziņas agregāta.

4. Nelietojiet ierīci neventilētās telpās vai viegli uzliesmojošā vidē. Ja ierīce jālieto labi ventilētajās telpās, tad izplūdes gāzes pa izplūdes gāzu šļūteni jāizvada tieši atmosfērā
   ⚠️ levērībai! Arī izplūdes gāzu šlūtenes lietošanas gadījumā var izplūst indīgas izplūdes gāzes. Ugunsgrēka rašanās riska dēļ izplūdes gāzu šlūteni nekad nedrīkst vērst uz aizdedzināmām vie-lām.
5. △ Sprādzienbīstamība! Nekad nelietojiet ierīci telpās ar viegli aizdedzinā-mām vielām.
6. Nedrīkst izmainīt ražotāja iepriekš noregulēto ap-griezienu skaitu. Var sabojāt ierīci vai pievienotās ierīces.
7. Uzstādiet ierīci vismaz 1 m attālumā no sienām vai pievienotajām ierīcēm.
8. Novietojiet ierīci drošā, līdzenā vietā. Lietošanas laikā aizliegta pagriešana un sagāšana vai atrašanās vietas maina.
9. Nekad nepieskarieties generatoram ar slapjām rokām.
10. Pasargājiet sevi no elektriskajiem riskiem.
11. Ārpus telpām izmantojiet tikai šim nolūkam sertificētos un atbilstoši marķētos pagarinātāja vadus (H07RN).
12. Izmantojot pagarinātāja vadus, to kopgarums 1,5 mm² škērsgriezumam nedrīkst pārsniegt 50 m, 2,5 mm2 škērsgriezumam – 100 m.
13. Labošanas un regulēšanas darbus drīkst veikt tikai pilnvaroti speciālisti.
14. Nepieskarieties mehāniski kustīgām vai karstām dalām. Nenoņemiet aizsargpārsegus.
15. Tehniskajos raksturlielumos ar skaņas jaudas līmeni (LWA) un skaņas spiediena līmeni (LPA) norādītās vērtības nozīmē emisijas līmeni, un tas nav neizbēgami drošs darba līmenis. Tā kā starp emisijas un imisijas līmeņiem pastāv sakarība, to nevar droši izmantot, lai noteiktu iespējams nepieciešamos, papildu piesardzības pasākumus. ledarbības parametri uz darbaspēka pašreizējo imisijas līmeni ietver sevī darba telpas īpašības, citus trokšņu avotus utt., piemēram, iekārtu un citu blakus procesu skaitu un periodu, kurā operators ir pakļauts trokšņa iedarbībai. Pieļaujamais imisijas līmenis var atšķirties atkarībā no attiecīgās valsts. Tomēr šī informācija sniedz iekārtas lietotājam iespēju veikt risku un bīstamību labāku novērtēšanu.
16. Neizmantojiet elektrisko aprīkojumu (arī pagarinātāja vadus un spraudkontaktu savienojumus), kas ir defektīvi.

17. Nekad neievietojiet priekšmetus ventilācijas spraugās. Tas attiecas arī uz izslēgtu ierīci. Neievērošana var radīt savainojumus vai ierīces bojājumus.

18. Ġeneratoru grupas var uzlādēt tikai līdz to nominālajai jaudai normālos apkārtējās vides apstākļos. Ja Ġeneratoru grupu izmanto apstākļos, kas neatbilst atsauces apstākljiem saskaņā ar ISO 8528-8, un ir traucēta trīsfāzu Ġgeneratora motora dzesēšana (piem., lietojot slēgtās zonās), tad jauda jāsamazina.

19. Jauda jāsamazina augstā temperatūrā, lielā augstumā un mitrumā, kā turpmāk aprakstīts.

1. Uzturiet ierīci tīru no ellas, netīrumiem un citiem piesārnojumiem.

2. Pārliecinieties, vai skañas slāpētāji un gaisa filtri pienācīgi darbojas. Šīs daļas ir paredzētas kā liesmu aizsardzība nesavlaicīgas aizdedzes gadījumā.

3. Pirms elektrisko vadu pievienošanas ierīcei jāsa- sniedz pilns apgriezienu skaits. Pirms izslēdzat motoru, atvienojiet vadu spailes.

4. Lai nepieļautu savainojumus, ko rada elektriskie triecieni, pārliecinieties, vai degvielas tvertne nav pilnīgi iztukšota, kad ir pievienoti elektriskie vadi.

5. Slodze nedrīkst pārsniegt generatora datu plāksnītē norādīto jaudu. Pārsniegšana var radīt ierīces bojājumus vai saīsinātu darbmūžu.

6. Nepievienojiet ierīci pie mājsaimniecības kontaktligzdām. Ierīci nedrīkst savienot ar citiem strāvas avotiem, piemēram, energoapgādes uznēmuma elektrotīklu. Īpašos gadījumos, ja ir vēlams nodroses savienojums ar esošām elektroiekārtām, to drīkst veikt tikai kvalificēts elektriķis, kuram jāņem vērā atšķirības, lietojot aprīkojumu koplietošanas elektroapgādes tīklā un lietojot ierīci.

7. Izslēdziet motoru:

- Vienmēr, kad atstājat ierīci

- Pirms degvielas papildināšanas

1. Vienmēr aizveriet degvielas krānu, kad ierīce netiek lietota.

2. Nekad nelietojiet gaisa vārsta piedziņas sviru, lai apstādinātu motoru.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi servisa/apkopes gadījumā

1. Apkopei un piederumiem izmantojiet tikai originālās daļas.

2. Nomainiet bojatos skañas slāpētājus.

3. Pirms lietošanas, veicot vizuālo apskati, vienmēr pārbaudiet, vai ierīcei nav nodiluma vai bojājuma. Nomainiet nodilušus vai bojātus elementus un skrūves. Pievelciet visus uzgriežņus, tapas un skrūves, lai pārliecinātos, vai aprīkojums atrodas drošā darba stāvoklī.

4. Jāveic regulāras pārbaudes, vai nav nopūlūdes vietu vai nodiluma degvielas padeves sistēmā, piemēram, ko rada porainas caurules, nenostiprinātas vai trūkstošas spailes un degvielas tvertnes vai degvielas tvertnes vāka bojājumi. Pirms lietošanas jānovērš visi bojājumi.
5. Pirms ierīces vai motora pārbaudes vai regulēšanas, jānoņem aizdedzes svece vai aizdedzes vads, lai nepieļautu iedarbināšanu aiz pārskatīšanās.

⚠ BRĪDINĀJUMS!

Nelietpratīga apkope vai problēmas neievērošana vai nenovēršana var klūt par bīstamības avotu lietošanas laikā. Lietojiet tikai regulāri un pareizi apkoptas ierīces. Tikai tā jūs varat būt pārliecināts par to, ka lieto-jat ierīci droši, ekonomiski un bez traucējumiem.

Neveiciet ierīces tīrīšanu, apkopi, regulēšanu vai labošanu iedarbinātā stāvoklī. Kustīgās daļas var izraisīt smagus savainojumus.

Neizmantojiet benzīnu vai citus uzliesmojošus škīdinātājus ierīces daļu tīrīšanai.

⚠ BRĪDINĀJUMS! Degvielas un šķīdinātāju tvaiki var uzsprāgt.

Pēc labošanas un apkopes darbiem piestipriniet atpakal uz ierīces aizsargaprīkojumu un drošības aprīkojumu.

levērojiet ierīces darbdrošo stāvokli, it īpaši pārbau-diet degvielas padeves sistēmas hermētiskumu.

Vienmēr attīriet motora dzesētājribas no piesārņojumiem.

Atlikušie riski un aizsardzības pasākumi

Nevērīga izturēšanās pret ergonomiskiem principiem

Individuālo aizsardzības līdzekļu (PSA) nolaidīga lietošana

Individuālo aizsardzības līdzekļu neverīga lietošana vai atteikšanās no tiem var radīt smagus savainojumus.

- Lietojiet norādītos aizsardzības līdzekļus.

Cilvēku rīcība, nepareiza rīcība

- Vienmēr jebkuru darbu laikā esiet pilnīgi koncentrējies.

Elektriskie atlikušie riski

Elektriskais kontakts

Pieskaroties pie aizdedzes sveces spraudna motora darbības laikā, var rasties elektriskais trieciens.

- Nekad nepieskarieties pie sveces spraudna vai aizdedzes sveces motora darbības laikā.

Termiskie atlikušie riski

Apdegumi, apsaldejumi

Pieskaršanās pie izplūdes kolektora/korpusa var radīt apdegumus.

- Laujiet motora ierīcei atdzist.

Bīstamība, ko rada troksnis

Dzirdes bojājumi

llgāks neaizsargāts darbs ar ierīci var radīt dzirdes bojājumus.

- Noteikti lietojiet ausu aizsargus

Bīstamība, ko rada materiāli un citas vielas Kontakts, ieelpošana

lerīces izplūdes gāzes var radīt veselības kaitējumus.

- Izmantojiet motora ierīci tikai ārpus telpām.

Uguns, sprādziens

⚠️ Degviela ir ugunsnedroša.

- Darba un degvielas uzpildes laikā ir aizliegta smē-kēšana un atklāta uguns.

Rīcība avārijas gadījumā

Ja ir iespējami noticis negadījums, ierosiniet atbilstoši nepieciešamos pirmās palīdzības pasākumus un iespējami ātri izsauciet kvalificētu medicīnisko palīdzību.

Izsaucot palīdzību, norādiet šādus datus:

1. Kur tas notika

2. Kas notika

3. Cik cietušo

4. Kāds savainojuma veids

5. Kurš ziņo!

6. Tehniskie raksturlielumi

Generators	Ciparu invertors
Aizsardzības pakāpe	IP23M
Ilgstošas darbības jauda P_nom (S1) (230 V) W	3000
Maks. jauda P_maks (S2) (230 V) W	3400
Nominālais spriegums U_nom	2 x 230 V~
Nominālā strāva I_nom	12 A (230 V)
Frekvence F_nom	50 Hz

Piedziņas motora konstrukcija	4 taktu 1 cilindrs argaisa dzesināšanu
Darba tilpums cm3	212
Maks. jauda (motors) kW / ZS	3,8 / 5,1
Degviela Bez svina (E5)
Degvielas tvertnes tilpums I 7,4
Motorellas tips 10W30 / 15W40
Ellas daudzums (apm.) 0,5 l
Patēriņš ar pilnu slodzi l/h 2,1
Svars kg 43,8
Jaudas koeficients cos φ 1
Jaudas klase G1
Maks. temperatūra °C 40
Maks. uzstādīšanas augstums (v.j.l.)	1000 m
Aizdedzes svece F7RTC / BPR6HS

Paturētas tiesības veikt tehniskas izmaiņas!

Darba režims S1 (ilgstošs režims)

Ierīci var ilgstoši lietot ar norādīto jaudu.

Darba režims S2 (īslaicīgs režīms)

Ierīci drīkst īslaicīgi lietot ar maksimālo jaudu. Pēc tam ierīcei kāds periods jāstāv apstādinātai, lai tā ne-pieļaujami nesasiltu.

Informācija par skaņas intensitātes līmeni izmērīta saskaņā ar attiecīgajiem standartiem:

Skañas spiediens L_pA = 61 dB(A) (7 m)

Skañas jauda L_wA = 96 dB(A) (4 m)

Mērīšanas kļūda K _pA = 3 dB

Troksnis

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lietojiet piemērotus ausu aizsargus.

7. Darbības pirms lietošanas sākšanas

⚠ IEVÊRĪBAI!

Pārbaudiet motoru pirms iedarbināšanas:

• Pārbaudiet degvielas līmeni, iespējams papildiniet - degvielas tvertnei vajadzētu būt uz pusi piepildītai
• Nodrošiniet ierīcei pietiekamu pieplūdes ventilāciju.
• Pārliecinieties, vai aizdedzes vads ir nostiprināts uz aizdedzes sveces.
• Atvienojiet iespējami pievienoto elektroierīci no elektroenerģijas ğeneratora.
• gaisa filtra stāvokli
  • degvielas cauruļvadu stāvokli
• ārējo skrūves savienojumu nostiprinājumu
  • vai akumulators ir pievienots

levēribai! Šo ģeneratoru var palaist tikai tad, ja ir pievienots akumulators!

levērībai! Pirms pirmās lietošanas reizes iepildiet ellu. Pirms katras lietošanas pārbaudiet ellas līmeni uz līdzenas virsmas un, kad ir izslēgts motors. Izmanto-jiet četrtaktu ellu vai vienlīdzīgi augstvērtīgu vislabā-kās kvalitātes augstspiediena ellu. Vispārējai lietošanai jebkādā temperatūrā ir ieteicama SAE 10W30 / 15W40.

Akumulatora pievienošana ar spailēm

Atbrīvojiet akumulatora nodalījuma pārsegu, palaižot valīgāk divas skrūves ar klātpievienoto krustveida skrūvgriezi. Tagad pievienojiet sarkano kabeli pie pozitīvā pola (+) un melno kabeli pie negatīvā pola (-). Norāde! Akumulators patstāvīgi uzlādējas darbības laikā.

Ellas līmeņa pārbaude, 6 - 7 att.

Nonemiet pârsegu (6) (6 att.)

Izskrūvējiet ellas mērstieni un notīriet to.

Pārbaudiet ellas līmeni, ievirzot līmeņrādi uzpildes īscaurulē, turklāt neieskrūvējot aizvaru.

Ja ellas līmenis ir pārāk zems, papildiniet ieteicamo ellu. Ellas līmenim jābūt starp atzīmēm min. un max. (7. att.)

Degvielas uzpilde

• Lai ierīcei uzpildītu degvielu, atveriet degvielas tvertnes vāku (4), griežot to pretēji pulksteņrādītāja virzienam.
• lepildiet degvielu rezerves tvertnē.
• Noslēdziet degvielas tvertni, griežot degvielas tvertnes vāku (4) pulkstenrādītāja virzienā.

leteicamā degviela

Šim motoram ir nepieciešams standarta benzīns bez svina ar pētījumu rezultātā noteiktu oktānskaitli 91 vai augstāku.

⚠ Izmantojiet tikai svaigu, tīru degvielu.

Üdens vai netīrumi benzīnā bojā degvielas padeves sistēmu.

Degvielas tvertnes tilpums: 7,4 litri

⚠ Uzpildiet degvielu tikai labi ventilētā vietā, kad ir apstādināts motors. Ja motors pirms tam bija darbībā, ľaujiet tam vispirms atdzist. Nekad ne-uzpildiet degvielu motoram telpās, kur benzīna tvaikiem var pieklūt liesmas vai dzirksteles.

Benzins ir ārkārtīgi ugunsnedrošs un sprāgs- tošs. Rīkojoties ar degvielu, jūs varat gūt apde- gumus vai citus smagus savainojumus.

• Izslēdziet motoru un sargājiet no karstuma, dzirkstelēm un liesmām.
• Uzpildiet degvielu tikai ārpus telpām.

- Nekavējoties saslaukiet izšlakstīto benzīnu..

8. Lietošanas sākšana

8.1. Motora iedarbināšana (4 - 5 att.)

levērībai! Šo ĝeneratoru var palaist tikai tad, ja ir pievienots akumulators!

• Novietojiet benzīna krānu pozīcijā „ON“ (4. att. 8 poz.).
• Novietojiet palaišanas, apturēšanas slēdzi (10) po-zīcijā "RUN (I)".
• Tagad jums ir trīs dažādas iespējas, kā palaist ğe generatoru.
• Novietojiet palaišanas, apturēšanas slēdzi po-zīcijā Start (II).
• Palaidiet generatoru, izmantojot klātpievienoto tālvadību (D), šim nolūkam nospiediet pogu "ON".
• ledarbiniet motoru ar reverso palaidēju (6); šīm nolūkam spēcīgi pavelciet aiz roktura. Novietojiet reverso palaidēju saudzīgi un lēnām ar roku sākotnējā pozīcijā. Ja motors neiedarbinās, vēl-reiz pavelciet aiz roktura

8.2. Motora izslēgšana

• Pirms izslēdzat elektroenerģijas ĝeneratoru, ħaujiet tam darboties bez slodzes, lai agregāts varētu „papildus atdzesēties“.
• Nospiediet pogu "OFF" tālvadībā (D) vai novietojiet palaišanas, apturēšanas slēdzi pozīcijā "STOP" (O).
• Novietojiet benzīna krānu pozīcijā „OFF“.

Ellas brīdinājuma indikators (A)

Indikators aktivizējas pārāk zema ellas līmeṇa gadī-jumā un deaktivizējas, tiklīdz ir pietiekams ellas līmenis.

Pārslodzes indikators (B)

Pārslodzes aizsardzība tiek aktivizēta pārāk liela jaudas samazinājuma gadījumā, un izslēdz 230 V kontaktligzdas (16).

Izslēdziet ierīci, kā aprakstīts 8.2. punktā.

Atvienojiet strāvas patērētāju no ierīces.

Atsāciet lietot ierīci, kā aprakstīts 8.1. punktā.

Darba indikators (C)

Darba indikators ir aktivizēts motora darbības laikā.

8.3 Energijas taupības slēdzis (9)

Ja energijas taupības slēdzi pārslēdz pozīcijā “ON” (-, tād-motors darbojas automātiski tukšgaitā, kamēr nav pievienots neviens patērētājs. Ja pievieno kādu patērētāju, motors atgriežas pie sava pilnā ap-griezienu skaita. Šis iestatījums ir ieteicams degvie-las patēriņa minimizēšanai.

levērībai!

Novietojiet energijas taupības slēdzi (9) pozīcijā "OFF" (★, ja pievieno ierīci ar lielu jaudu, vai ja pievieno vairākas ierīces. Pēc tam nogaidiet, līdz Ģenerators ir uznēmis slodzi, tad pēc vajadzības ieslēdziet energijas taupības slēdzi.

8.4 Elektriskā drošība

Elektriskajām barojošām līnijām un pievienotajām iērīcēm jābūt nevainojamā stāvoklī.

Nekad nesavienojiet elektroenergijas generatoru ar strāvas tīklu (kontaktligzdu).

Vadu garumiem līdz patērētājam jābūt maksimāli īsiem.

8.5 Zemējums

Lai novadītu statiskos lādiņus, ir iespējams korpusa zemējums. Šim nolūkam savienojiet vadu vienā pusē ar elektroģeneratora zemējuma pieslēgumu (3) un otrā pusē ar ārēju zemējumu (piem., stienzemētāju).

8.6 12 V pieslēgums

Pie 12V līdzstrāvas pieslēguma (14) var uzlādēt 12V akumulatoru, izmantojot pievienoto kabeli (A).

8.7 Atiestates poga (12)

Ja bija nostrādājusi pārslodzes aizsardzība, un pārslodzes indikatorlampiņa iedegas sarkanā krāsā, tad atiestates poga var atkārtoti atjaunot ĝeneratora sākuma jaudu, tādā gadījumā nav nepieciešama motora pilnīgi jauna iedarbināšana.

Nospiediet un noturiet taustinu “RESET” 1 sekundi, līdz lampiņa (sarkanā krāsā) nodziest un iedegas darbības indikatorlampiņa (zaļā krāsā). Ja pārslodzes aizsardzība nebija nostrādājusi, tad atiestates poga nedarbojas.

8.8 Displeja poga (13)

Ar displeja pogu jūs varat pārmainus likt parādīt šā- dus datus

• Motora apgriezienu skaits
• Motora darbības laiks stundās un minūtēs
• Volti + Hz

Displejs pēc apm. 20 sek. pats izslēdzas, ja netiek lietots.

9. Apkope

⚠ BRĪDINĀJUMS

• Veiciet apkopes darbus tikai izslēgtam motoram.
• Atvienojiet aizdedzes sveces spraudni no aizdedzes sveces.

Ellas maina (6,8 & 9 att.)

Pēc pirmajām 25 darba stundām nomainiet motorel- lù, pēc tam mainiet e llù pēc katrām 50 stundām vai ik pa trīs mēnešiem.

Motorellas mainu vajadzētu veikt iesildītam motoram.

• Sagatavojiet ellas maiñai piemērotu tvertni, no kuras ella neiztecēs.
• Nonemiet pârsegu (6) (6 att.).
• Atskrūvējiet skrūvi (8a), lai kabelis netiktu nosmērēts ar ellu, vislabāk nobīdiet kabeli uz sānu.
• Pēc tam atbrīvojiet gumijas aizbāžņus (9a) (8. - 9. att.) un nonemiet ellas mērstieni.
• Tad atveriet ellas notecināšanas atveres aizgriezni (9b) (9. att.)
• Noteciniet nolietoto ellu piemērotā savākšanas tvertnē.
• Pēc tam atkal visu samontējiet apgrieztā secībā.
• lepildot jaunu ellu, apsveriet, lai vienā reizē neie-pildītu visu ieteicamo ellas daudzumu, jo ellas mai-nas laikā vienmēr paliek nelieli ellas daudzumi.
• Pārbaudiet ellas līmeni, kā aprakstīts punktā “Ellas līmeņa pārbaude”.
• Pienācīgi utilizējiet nolietoto ellu. Nododiet nolietoto ellu savākšanas punktā. Lielākā daļa degvielas uzpildes staciju, remontdarbnīcu vai otrreizējo izejvielu pienemšanas punktu pienem nolietoto ellu bez maksas.

Gaisa filtrs

Gaisa filtra bieža tīrīšana novērš karburatora atteices. Regulāri tīriet gaisa filtru, īpaši strādājot putekļainā apvidū.

Gaisa filtra tīrīšana

• Gaisa filtru vajadzētu tīrīt ik pēc 30 darba stundām. (Strādājot putekļainā apvidū, gaisa filtru vajadzētu iztīrīt pēc darba pabeigšanas).
• Nonemiet pârsegu (10a) (10 - 11 att.).
• Noņemiet gaisa filtra vāku atskrūvējot divus skrūves (12a un 12b) (12. att.)
• Nonemiet filtrēšanas elementus.
• Notīriet filtrēšanas elementus ar ziepju ūdeni, visbeidzot noskalojiet ar tīru ūdeni un ľaujiet tiem pirms atkārtotas montāžas labi nožūt.
• Salikšanu veic apgrieztā kārtībā.

⚠ BRĪDINĀJUMS

NEKAD neizmantojiet benzīnu vai tīrīšanas škīdumus ar zemu uzliesmošanas temperatūru gaisa filtra ieliktņa tīrīšanai. Sekas var būt ugunsgrēks vai sprādziens.

NORĀDĪJUMS

Nekad neļaujiet motoram darboties bez gaisa filtra ieliktņa vai ar bojātu gaisa filtra ieliktni. Šādā veidā netīrumi iekļūst motorā, kā rezultātā var rasties nopietni motora bojājumi. Šādā gadījumā tiek anulēta pārdevēja, kā arī ražotāja sniegtā garantija.

Aizdedzes sveces pārbaude, tīrīšana un nomaiņa

Pārbaudiet pēc 10 darba stundām, vai aizdedzes svecei nav netīrumu un dubļu. Ja nepieciešams, notīriet to ar vara stieplu suku. Veiciet aizdedzes sveces apkopi pēc turpmākajām 50 darba stundām.

• Atveriet vāku (10a) (10 att.).
• Nonemiet aizdedzes vadu ar spraudni (13 att.)
• Iztīriet jebkādus netīrumus no aizdedzes sveces ligzdas.
• Izmantojiet uzgriežnu klātpievienoto aizdedzes sveces atslēgu (E) atslēgu, lai demontētu aizdedzes sveci
• Vizuāli pārbaudiet aizdedzes sveci. Notīriet iespējami esošos nosēdumus ar stieplu suku.
• Meklējiet izbalējumus aizdedzes sveces augšdaļā. Pēc noklusējuma krāsai jābūt gaišai.
• Pārbaudiet aizdedzes sveces spraugu. Pieņemams spraugas platums ir 0,6 - 0,7 mm (14 att.).
• Uzmanīgi ar roku uzstādiet aizdedzes sveci.
• Kad aizdedzes svece bija ievietota, pievelciet to ar aizdedzes sveces atslēgu.
• Piestipriniet aizdedzes vadu ar spraudni uz aizdedzes sveces.

NORĀDĪJUMS

Valīga aizdedzes svece var pārkarst un bojāt motoru. Aizdedzes sveces pārāk stipra pievilkšana var bojāt vītni cilindra galvā.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaļas*: aizdedzes svece

* Nav noteikti jābūt piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

10. Glabāšana

1. Veiciet visus vispārējos apkopes darbus, kas minēti lietošanas instrukcijas punktā Apkope.

2. Noteciniet degvielu no degvielas tvertnes (šim nolūkam lietojiet standarta plastmasas benzīna sūkni no būvniecības veikala).

3. Pēc tam, kad degviela ir notecināta, iedarbiniet ierīci.
4. Laujiet ierīcei turpināt darboties tukšgaitā, līdz tā apstājas. Tas attīta karburatoru no atlikušās degvielas.
5. Laujiet ierīcei atdzist (apm. 5 minūtes).
6. Nonemiet aizdedzes sveci.
7. lepildiet vienas tējkarotes daudzuma divtaktu motorellas degkamerā. Uzmanīgi vairākas reizes izvelciet startera auklu, lai iekšējās detaļas samitrinātu ar ellu.
8. levietojiet atpakal aizdedzes sveci.
9. Notīriet ierīces ārējo korpusu.
10. Uzglabājiet ierīci aukstā, sausā no aizdegšanās avotiem un aizdedzināmām vielām pasargātā vietā.

Lietošanas atsākšana

1. Nonemiet aizdedzes sveci.
2. Vairākas reizes izvelciet startera auklu, lai degkameru attīrītu no ellas atliekām.
3. Notīriet aizdedzes sveces kontaktus vai ievietojiet jaunu aizdedzes sveci.
4. Uzpildiet degvielas tvertni.

11. Transportēšana

⚠ BRĪDINĀJUMS

Pirms transportēšanas vai pirms novietošanas iekš-telpās ľaujiet ierīces motoram atdzist, lai nepieļautu apdegumus un novērstu ugunsbīstamību.

Ja vēlaties transportēt ierīci, iepriekš iztukšojiet benzīna tvertni. Notīriet ierīci ar suku vai slotinu no rupjiem netīrumiem.

12. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav neku-stīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem! To utilizāciju regulē Vācijas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.
• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.
• Lai veiktu bateriju vai akumulatoru drošu iznemšanu no elektroiekārtas, un saņemtu informāciju par to tipu vai kīmisko sistēmu, ievērojiet papildu datus lietošanas vai montāžas instrukcijā.
• Bateriju un akumulatoru īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā. Atdošana ierobežojas ar mājsaimniecībā izmantojamo daudzumu nodošanu.
• Nolietotās baterijas var saturēt kaitīgas vielas vai smagos metālus, kas var nodarīt kaitējumu apkārtējai videi un veselībai. Nolietoto bateriju pārstrāde un tajās esošo resursu lietošana veicina šo abu svarīgo vērtību aizsardzību.

Norādes par Vācijas likumu par baterijām (BattG) Nolietotās baterijas un akumulatorus nedrīkst izmest sadzīves atkritumos, bet gan tie jānodod šķirošanas vai utilizācijas punktā!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka baterijas un akumulatorus nedrīkst utilizēt sadzīves atkritumos.

- Ja turklāt zem atkritumu konteinera simbola atrodas zīmes Hg, Cd vai Pb, tas nozīmē:

- Hg: Baterija satur vairāk par 0,0005 % dzīvsudraba

- Cd: Baterija satur vairāk par 0,002 % kadmija

- Pb: Baterija satur vairāk par 0,004 % svina

- Akumulatorus un baterijas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Bateriju un akumulatoru tirdzniecības vietas

- lekārtu un nolietoto bateriju kopējās nodošanas sistēmas pienemšanas atpakaļ vietas

- Ražotāja pienemšanas atpakal vieta (ja nav kopējās nodošanas sistēmas dalībnieks)

- Šie apgalvojumi attiecas tikai uz akumulatoriem un baterijām, kas tiek pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2006/66/EK prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz akumulatoru un bateriju utilizāciju.

Akumulatora demontāža pirms ierīces utilizācijas

- lebūvētais akumulators pirms ierīces utilizācijas jādemontē un atseviški jāutilizē atbilstoši apkārtējās vides prasībām.

- Aizlīmējiet atklātos kontaktus un iepakojiet akumulatoru tā, lai tas nepārvietotos iepakojumā. levērojiet arī iespējamos nacionālos noteikumus, saskaṇā ar kuriem jārīkojas.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
• Degvielu un motorellu nedrikst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!
• Tukšās ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.

13. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motoru nevar iedarbināt Nokvēpusi	aizdedzes sveceNav degvielaspārāk maz eļļas motorāTukšs akumulators	Notīriet vai nomainiet aizdedzes sveci.Sprauga starp elektrodiem 0,6 mmPapildiniet degvieluPārbaudiet eļļas līmeniNomainiet akumulatoru
Generatoram ir pārāk zems sprie-gums vai sprieguma nav vispār	Bojāts regulators vai kondensatorsPiesārņots gaisa filtrs	Vērsieties tirdzniecības uzņēmumāNotīriet vai nomainiet filtru

Tartalomjegyzék:
