MANUALE UTENTE SG3400I SCHEPPACH

1. Introduzione 42
2. Descrizione dell'apparecchio (Fig. 1-2)......42
3. Prodotto ed accessori in dotazione (Fig. 3)....42
4. Utilizzo proprio 43
5. Avvisi di sicurezza....43
6. Caratteristiche tecniche 46
7. Prima della messa in servizio 47
8. Della messa in funzione 47
9. Manutenzione....48
10. Conservazione 49
11. Transport 50
12. Smaltimento e riciclaggio....50
13. Eliminazione delle anomalie 51

Pagina:

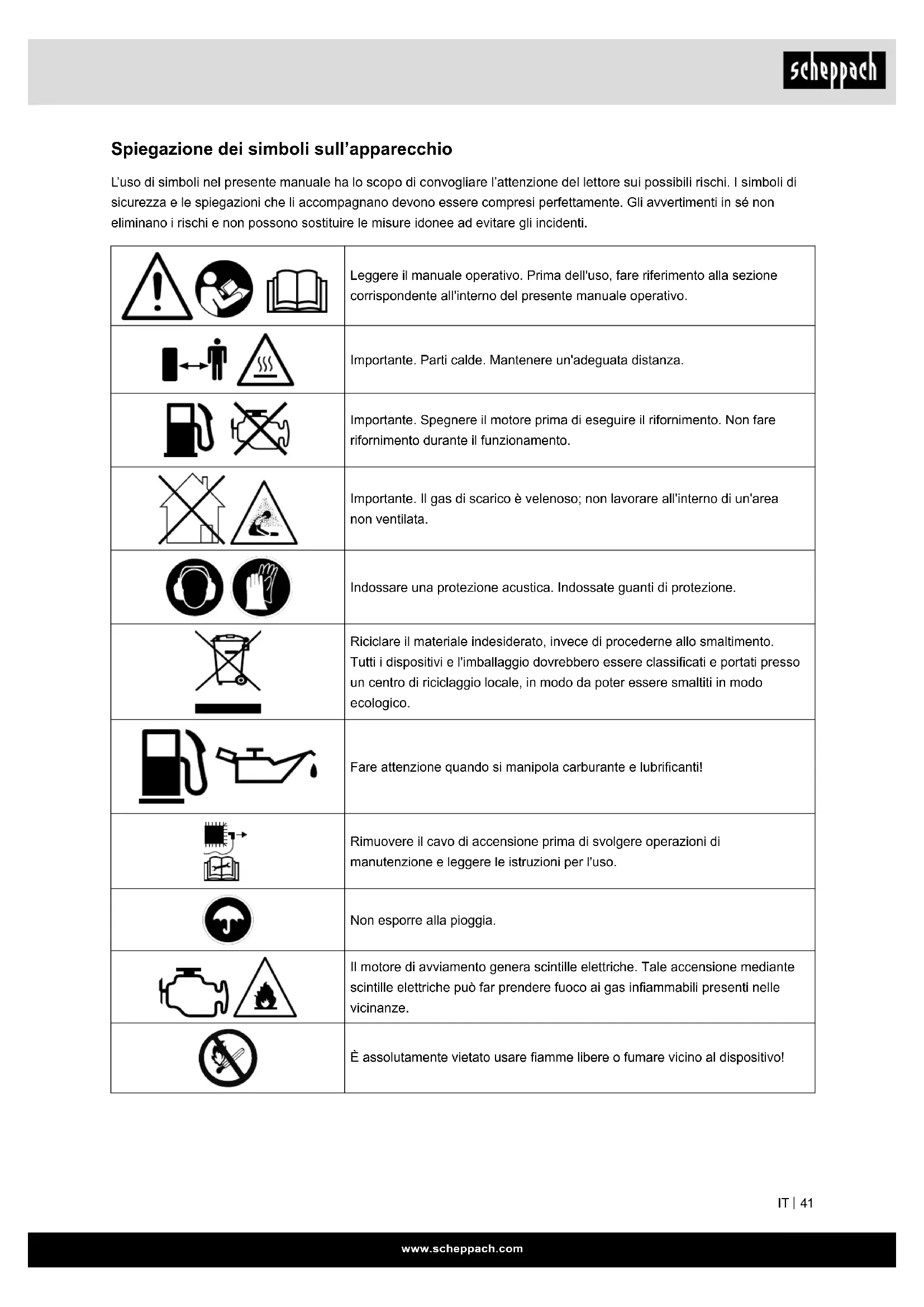

Spiegazione dei simboli sull'apparecchio

L'uso di simboli nel presente manuale ha lo scopo di convogliare l'attenzione del lettore sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere compresi perfettamente. Gli avvertimenti in sé non eliminano i rischi e non possono sostituire le misure idonee ad evitare gli incidenti.

	Leggere il manuale operativo. Prima dell'uso, fare riferimento alla sezione corrispondente all'interno del presente manuale operativo.
	Importante. Parti calde. Mantenere un'adeguata distanza.
	Importante. Spegnere il motore prima di eseguire il rifornimento. Non fare rifornimento durante il funzionamento.
	Importante. Il gas di scarico è velenoso; non lavorare all'interno di un'area non ventilata.
	Indossare una protezione acustica. Indossate guanti di protezione.
	Riciclare il materiale indesiderato, invece di procederne allo smaltimento. Tutti i dispositivi e l'imballaggio dovrebbero essere classificati e portati presso un centro di riciclaggio locale, in modo da poter essere smaltiti in modo ecologico.
	Fare attenzione quando si manipola carburante e lubrificanti!
	Rimuovere il cavo di accensione prima di svolgere operazioni di manutenzione e leggere le istruzioni per l'uso.
	Non esporre alla pioggia.
	Il motore di avviamento genera scintille elettriche. Tale accensione mediante scintille elettriche può far prendere fuoco ai gas infiammabili presenti nelle vicinanze.
	È assolutamente vietato usare fiamme libere o fumare vicino al dispositivo!

1. Introduzione

Fabbricante:

Scheppach GmbH

Le auguriamo successo e divertimento nel lavoro con la Sua nuova macchina scheppach.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• utilizzo non conforme,
- mancata osservanza delle istruzioni per l'uso,
- esecuzione di riparazioni da parte di terzi non autorizzati,
- montaggio e sostituzione con pezzi di ricambio non originali,
- utilizzo per scopi diversi da quelli previsti,
- guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113/VDE0113.

Le consigliamo:

di leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio. Le permetteranno di conoscere la macchina e di servirsene in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività ed aumentando l'affidabilità e la durata della macchina. Oltre alle norme di sicurezza riportate nelle istruzioni per l'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina. Le istruzioni per l'uso devono essere conservate con la macchina, in una busta di plastica, al riparo della sporcizia e dell'umidità. Le istruzioni devono essere lette e rispettate scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso ed informate dei rischi che questo comporta. Va rispettata l'età minima prescritta. Oltre alle disposizioni di sicurezza contenute nelle presenti istruzioni e alle prescrizioni specifiche al Suo paese occorre rispettare le norme tecniche universalmente riconosciute per le macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1-2)

1. Impugnatura di trasporto
2. Coprivano della batteria
3. Collegamento di messa a terra
4. Tappo del serbatoio
5. Ruote
6. Coperchietto
7. Avviatore reversibile
8. Rubinetto della benzina
9. Interruttore per il risparmio energetico
10. Interruttore di avvio e arresto
11. Spie di controllo
12. Pulsante di ripristino
13. Pulsante del display
14. Collegamento a 12 V d.c.
15. Sganciatore di sicurezza a 12 V d.c.
16. 230 V \~ - Presa di corrente (2x)
17. Display digitale con illuminazione

3. Prodotto ed accessori in dotazione (Fig. 3)

A Cavo adattatore con morsetti a 12V
B Cacciavite a croce
C Flacone di riempimento dell'olio
D Telecomando
E Chiave per le candele di accensione
F Istruzioni
G Generatore SG3400i

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-denza della garanzia.
• Familiarizzarsi con l'apparecchio prima di utilizzarlo consultando le istruzioni per l'uso.
• Utilizzare solo ricambi originali per accessori, pezzi soggetti a usura e pezzi di ricambio. I pezzi di ricambio sono reperibili presso il proprio rivenditore specializzato.
• Indicare al momento dell'ordine i nostri codici articolo, nonché il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzil Sussiste pericolo di ingerimento e soffocamento!

PERICOLO

Sussiste pericolo di ingerimento e soffocamento!

4. Utilizzo proprio

L'apparecchio è adatto per gli impieghi che prevedono un funzionamento con una fonte di tensione alternata di 230 V.

Osservate assolutamente le limitazioni nelle avvertenze di sicurezza.

Lo scopo del generatore è l'azionamento di elettroutensili e l'alimentazione di corrente per fonti di illuminazione. In caso di elettrodomestici controllate l'idoneità in base ai dati dei rispettivi produttori. Nel dubbio, chiedete a un rivenditore autorizzato del rispettivo apparecchio.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato.

Inverter

Un generatore a inverter è in grado di generare energia elettrica in un modo completamente nuovo. Mediante un piccolo avvolgimento multipolare all'interno, la tensione alternata generata viene prima convertita in tensione continua tramite l'elettronica, poi in tensione alternata con una curva sinusoidale pulita. Questa onda sinusoidale pulita consente di azionare gli apparecchi elettronici senza danneggiarli.

Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore / l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Avvisi di sicurezza

In queste istruzioni per l'uso abbiamo contrassegnato i passaggi relativi alla sicurezza con questo simbolo: △

Il manuale di istruzioni per l'uso contiene anche altri importanti passaggi di testo contrassegnati dalla parola "ATTENZIONE!".

⚠ Attenzione!

Nell'usare gli apparecchi si devono rispettare alcune avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'u-so/avvertenze di sicurezza.

Conservate bene le informazioni per averle a disposizione in qualsiasi momento.

Se date l'apparecchio ad altre persone, consegnate anche queste istruzioni per l'uso/avvertenze di sicurezza insieme all'apparecchio.

Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

PERICOLO

L'inosservanza di queste istruzioni comporta un notevole pericolo di morte o lesioni fatali.

AVVERTENZA

L'inosservanza di queste istruzioni comporta un pericolo di morte o gravi lesioni

CAUTELA

L'inosservanza di queste istruzioni comporta un pericolo di lesioni di lieve o media entità.

INDICAZIONE

L'inosservanza di queste istruzioni comporta il pericolo di danni al motore o ad altri elementi materiali.

Indicazioni generali di sicurezza

Mantenere in ordine l'area di lavoro

- Un'area di lavoro in disordine può essere causa di incidenti.

Prendere in considerazione gli influssi dell'ambiente circostante

• Non operare mai con l'apparecchio in ambienti chiusi o con scarsa ventilazione. Quando il motore è in funzione, vengono prodotti dei gas tossici. Questi gas possono essere inodori e invisibili.
  • Non esporre l'apparecchio alla pioggia.
• Non utilizzare l'apparecchio in ambienti umidi o bagnati.
• Accertarsi della stabilità dell'apparecchio su superfici irregolari.
• Garantire un'illuminazione sufficiente per il lavoro.
• Non utilizzare l'apparecchio in presenza di vegetazione facilmente infiammabile o in ambienti a rischio di incendio o esplosione.
• In condizioni di aridità, si raccomanda di munirsi di estintori (pericolo d'incendio).

Tenere lontani terzi

- Non permettere a terzi, in particolare a bambini e adolescenti, di avvicinarsi all'apparecchio. Tenerli lontani dall'area di lavoro.

Conservare in un luogo sicuro gli apparecchi non utilizzati

- Gli apparecchi inutilizzati devono essere conservati in un luogo asciutto, sopraelevato o chiuso e fuori dalla portata dei bambini.

Non sovraccaricare l'apparecchio

- Lavorare nella fascia di potenza specificata.

Lavorare in condizioni di piena consapevolezza

- Non lavorare mai sotto l'effetto di alcool, droghe, farmaci o altre sostanze che potrebbero alterare la percezione visiva, la destrezza e la capacità di giudizio.

Utilizzare l'apparecchio secondo il suo scopo

- Non utilizzare l'apparecchio per applicazioni alle quali non è stato destinato.

Raccomandazioni di sicurezza relative ai carburanti infiammabili

1. ATTENZIONE-La benzina risulta altamente infiammabile:
2. Immagazzinate il carburante in recipienti progettati in modo specifico e approvati per tale scopo;
3. Eseguire il rifornimento solo all'aperto e non fu- mare durante la sua esecuzione;
4. Aggiungere carburante prima di avviare il moto-re. Non rimuovete mai il tappo del serbatoio della benzina se il motore è in moto o se è caldo;
5. Se rovesciate la benzina, non tentate di avviare il motore, ma spostate la macchina dalla zona in cui si è rovesciato il carburante e evitate di accendere fonti di ignizione finché i vapori della benzina non si siano dissipati; sostituire tutti i tappi del serbatoio della benzina e del contenitore in modo sicuro.

Riempimento di carburante

• Il motore deve essere sempre spento prima del riempimento. △ Attenzione! Aprire sempre con cautela il bocchettone del serbatoio in modo da ridurre lentamente la sovrappressione esistente.
• Durante il lavoro con l'apparecchio si sviluppano delle temperature elevate sull'alloggiamento. Lasciare raffreddare completamente l'apparecchio prima di effettuare il rifornimento.
  Attenzione! Se l'apparecchio non si raffredda in maniera sufficiente, il carburante potrebbe incendiarsi durante il rifornimento e causare gravi ustioni.
• Assicurarsi che il serbatoio non venga riempito con troppo carburante. In caso di fuoriuscita di carburante, rimuovere immediatamente il carburante e pulire l'apparecchio.
• Avvitare sempre saldamente il tappo a vite sul serbatoio del carburante per evitare che si allenti a causa delle vibrazioni generate durante il funzionamento dell'apparecchio.

PERICOLO

Non rifornire la macchina di carburante in prossimità di fiamme libere.

Disposizioni speciali di sicurezza per l'uso di motori a combustione

PERICOLO

I motori a combustione rappresentano una particolare minaccia durante il funzionamento e il rifornimento. Leggere e seguire sempre le indicazioni di avvertenza. L'inosservanza di tali indicazioni può provocare lesioni gravi o addirittura fatali

1. Non si devono effettuare modifiche al generatore di corrente.
2. Attenzione! pericolo di avvelenamento, gas di scarico, i carburanti e lubrificanti sono velenosi, i gas di scarico non devono essere inalati.
3. Attenzione! pericolo di ustioni, non toccate l'impianto di scarico e il gruppo motore. Prestare attenzione alle avvertenze indicate sul generatore.
4. Non utilizzate il generatore di corrente in locali non areati o in ambienti facilmente infiammabili. In caso di impiego del generatore in locali ben areati, i gas di scarico devono essere condotti direttamente all'aperto mediante un tubo flessibile di scarico.
5. Attenzione! anche usando un tubo flessibile di scarico possono fuoriuscire gas tossici. A causa del pericolo di incendio, il tubo di scarico non deve essere mai indirizzato verso sostanze combustibili.
6. Pericolo d'esplosione! non utilizzate mai il generatore di corrente in locali con sostanze facilmente infiammabili.
7. Non si deve modificare il numero di giri preimpostato dal produttore. Si potrebbe danneggiare il generatore di corrente o gli apparecchi collegati.
8. Installate il generatore a una distanza di almeno 1m da pareti o apparecchi collegati.
9. Mettete il generatore di corrente in un posto sicuro e piano.
10. È vietato capovolgerlo, ribaltarlo o spostarlo durante l'esercizio.
11. Usate all'aperto solo i cavi di prolunga omologati per questo e contrassegnati in modo corrispondente (H07RN).
12. Nell'usare cavi di prolunga non si deve superare una lunghezza totale di 50 m in caso di sezione di 1,5 mm² e 100 m in caso di 2,5 mm².
13. Non si devono eseguire modifiche alle installazioni del motore e del generatore.
14. Le operazioni di installazione, riparazione ed impostazione devono essere eseguite esclusivamente da personale autorizzato.

15. Non toccate parti mosse meccanicamente o molto calde. Non togliete nessuna copertura di protezione.

16. I valori indicati nelle caratteristiche tecniche per il livello di potenza acustica (LWA) ed il livello di pressione acustica (LpA) rappresentano dei livelli di emissione e non necessariamente dei livelli sicuri di lavoro. Dato che non c'è relazione fra il livello di emissione e quello di immissione, non è possibile usarlo in modo affidabile per determinare la necessità di altre eventuali misure cautelative. Tra i fattori che influiscono su livello effettivo del livello di immissione per gli operatori ci sono le caratteristiche dell'ambiente di lavoro, altre fonti di rumore ecc. come per es. il numero delle apparecchiature e delle lavorazioni vicine, come anche la durata dell'esposizione al rumore degli operatori. Il livello di immissione consentito può inoltre variare da un paese all'altro. Queste informazioni danno tuttavia la possibilità all'utilizzatore dell'apparecchio di eseguire una migliore valutazione dei rischi e dei pericoli.

17. Non usate dispositivi elettrici (neanche prolunghe e connettori) difettosi.

18. Non inserire né appoggiare mai alcun oggetto nelle aperture di ventilazione. Questo vale anche quando il generatore è spento. La mancata osservanza di tale pratica può provocare lesioni o danni al generatore.

19. I generatori possono essere sollecitati, solo nelle condizioni di funzionamento specificate, fino alla loro potenza nominale. Se il generatore viene usato in condizioni di funzionamento non corrispondenti a quelle specificate e il raffreddamento del motore o del generatore è compromesso, ad es. in seguito all'utilizzo in spazi ristretti, è necessario ridurre il carico.

20. È necessaria una riduzione della potenza a seguito dell'uso in condizioni di temperature elevate, altitudini e umidità come di seguito descritte.

• Max temperatura d'esercizio: 40°C
- Altitudini max: 1000 m
- Umidità max: 90%

1. Mantenere il generatore privo di olio, sporco e altre impurità.
2. Non azionare o mettere a magazzino il dispositivo con ambienti circostanti bagnati o umidi o su superfici altamente conduttrici, come rivestimenti metallici o strutture in acciaio.
3. Assicurarsi che il sistema di assorbimento acustico e il filtro dell'aria funzionino correttamente. Queste parti fungono da protezione contro le fiamme in caso di mancata detonazione.
4. Prima di collegare i cavi elettrici, il dispositivo deve raggiungere la sua velocità massima. Scollegare i cavi prima di spegnere il motore.

5. Per evitare lesioni dovute a scarica elettrica, assicurarsi che il serbatoio del carburante sia completamente vuoto all'atto del collegamento dei cavi elettrici.

6. Non collegare il dispositivo a prese di corrente domestiche. Il gruppo di generazione non deve essere collegato ad altri sorgenti di alimentazione, come ad esempio la rete di alimentazione elettrica aziendale. In casi speciali, dove si prevede un collegamento di riserva ai sistemi elettrici esistenti, questo deve essere eseguito esclusivamente da un elettricista qualificato che deve considerare le differenze tra l'azionamento dell'attrezzatura d'esercizio utilizzando la rete elettrica pubblica di alimentazione e l'azionamento del gruppo di generazione.

7. Arrestare il motore:

- tutte le volte che ci si allontana dalla macchina - prima di fare rifornimento

1. Chiudere sempre il rubinetto del carburante quando la macchina non è in funzione.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

Raccomandazioni di sicurezza relative alla manutenzione

1. Per la manutenzione e come accessori si devono utilizzare solo pezzi originali.
2. Sostituire le marmitte difettose.
3. Prima dell'uso, ispezionare sempre a vista gli strumenti per constatare eventuali segni di usura o danni. Sostituire gli elementi usurati o danneggiati e i bulloni in gruppo, in modo da mantenere l'equilibrio.
4. Il motore non deve essere azionato ad una velocità di rotazione eccessiva. Il funzionamento del motore a una velocità di rotazione eccessiva fa aumentare il rischio di lesioni. I componenti che influenzano la velocità di rotazione non devono essere modificati o sostituiti.
5. Prima di controllare o mettere a punto il generatore o il motore, la candela di accensione e il cavo di accensione rispettivamente devono essere rimossi per evitare un avviamento accidentale.

AVVERTENZA!

Una manutenzione impropria o la mancata considerazione o risoluzione di un problema può trasformarsi in una fonte di pericolo durante il funzionamento. Utilizzare solo macchine sottoposte a regolare e corretta manutenzione. Questo è l'unico modo per essere sicuri che l'apparecchio funzioni in modo sicuro, efficiente e privo di problemi.

Non pulire, sottoporre a manutenzione, regolare o riparare la macchina in stato di funzionamento. Le parti mobili possono causare gravi lesioni.

Non utilizzare benzina o altri solventi infiammabili per pulire le parti della macchina.

⚠ AVVERTENZA! I vapori derivanti da carburanti e solventi possono esplodere.

Rimontare sull'apparecchio l'equipaggiamento di protezione e di sicurezza dopo i lavori di riparazione e manutenzione.

Accertarsi che l'apparecchio sia in condizioni operative sicure, controllando in particolare la tenuta del circuito del carburante.

Rimuovere sempre lo sporco dalle alette di raffreddamento del motore.

Rischi residui e misure di protezione

Inosservanza dei principi ergonomici

Uso negligente dei dispositivi di protezione individuale (DPI)

L'uso negligente o la mancanza di dispositivi di protezione individuale può risultare in gravi lesioni.

Indossare l'equipaggiamento protettivo prestabilito.

- Condotta umana e cattiva condotta

- Essere sempre completamente concentrati durante tutte le operazioni.

⚠ Rischio residuo - Non può mai essere escluso.

Rischi residui elettrici

Contatto elettrico

Toccare il connettore della candela di accensione quando il motore è in funzione può comportare delle scosse elettriche.

- Non toccare mai il connettore della candela o la candela di accensione quando il motore è in funzione.

Rischi residui termici

Ustioni e geloni

Il contatto con lo scarico/alloggiamento può causare ustioni.

- Lasciare raffreddare l'apparecchio a motore.

Rischi legati al rumore

Danni all'udito

Un impiego dell'apparecchio prolungato e non protetto può causare danni all'udito.

- Indossare in ogni caso delle protezioni acustiche.

Rischi legati alle sostanze di esercizio e ad altre sostanze

Contatto e inalazione

I gas di scarico della macchina possono causare danni alla salute.

- Utilizzare l'apparecchio a motore solo all'aperto

Esplosione-incendio:

La benzina è infiammabile Divieto di fumare durante il rifornimento e i lavori.

Condotta in caso di emergenza

In caso di incidente, adottare le misure di primo soccorso necessarie e richiedere al più presto un intervento medico qualificato.

Quando si richiede un intervento di assistenza, fornire le seguenti informazioni:

1. Dove è accaduto
2. Cosa è accaduto
3. Quanti feriti
4. Che tipo di ferita
5. Chi fa rapporto!

6. Caratteristiche tecniche

Generatore Digital Inverter

Tipo di protezione IP23M
Potenza continua S1 P_cop (230 V) W	3000
Potenza massima S2 P_max (230 V) W	3400
Tensione nominale U 2 x 230 V~
Corrente nominale I 12 A (230 V)
Frequenza F 50 Hz
Tipo motore azionamento	4 tempi, raffreddato ad aria
Capacità cubica cm^3	212
Potenza max. (Motor) kW / PS	3,8 / 5,1
Carburante	Benzina senza piombo (E5)
Volume serbatoio I 7,4
Olio del motore tipo	10W30 / 15W40
quantità di olio (ca.)	0,5 l
Consumato a pieno carico l/h	2,1
Peso kg	43,8
Fattore di potenza cos φ	1
Classe di potenza	G1
Temperatura massima °C	40
Altezza massima in-stallazione (s.l.m.)	1000 m
Candela di accensione	F7RTC / BPR6HS

Salvo cambiamenti tecnici!

Modalità operativa S1 (esercizio continuo)

L'apparecchio può essere fatto funzionare in modo continuo con la potenza indicata.

Modalità operativa S2 (esercizio breve)

L'apparecchio può essere fatto funzionare brevemente con la potenza indicata.

Informazioni relative alle emissioni sonore secondo le norme vigenti.

Livello di pressione acustica L_pA : 61 dB(A) (7 m)

Livello di potenza acustica L_WA : 96 dB(A) (4 m)

Incertezza K_pA : 3 dB(A)

Rumore

⚠ Avvertenza: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare la protezione acustica adeguata.

7. Prima della messa in servizio

ATTENZIONE!

Prima di avviare il motore, controllare:

• Controllare il livello del carburante, rabboccare se necessario
• il serbatoio deve essere pieno per almeno la metà
• Assicurare un'adeguata ventilazione dell'apparecchio
• Assicurarsi che il cavo di accensione sia ben collegato alla candela di accensione
• Disconnettere dal generatore l'eventuale apparecchio elettrico collegato
• lo stato del filtro dell'aria
• lo stato dei condotti del carburante
• la saldezza dei collegamenti a vite esterni
  • che la batteria sia collegata

Attenzione! Questo generatore può essere avviato solo se la batteria è collegata!

Attenzione! Riempire con olio prima del primo utilizzo.

Prima di ogni impiego, controllare il livello dell'olio a motore spento e su una superficie piana. Utilizzare un olio per motori a quattro tempi o un olio ad alte prestazioni equivalete della migliore qualità.

II SAE 10W30 / 15W40 è consigliato per un uso generale a tutte le temperature.

Connessione della batteria

Svitare il coprivano della batteria allentando le due viti con il cacciavite a croce in dotazione. A questo punto connettere il cavo rosso al polo positivo (+) e il cavo nero al polo negativo (-).

Indicazione: La batteria si carica da sola durante il funzionamento.

Controllo del livello dell'olio, fig. 6 - 7

Rimuovere il coperchietto (6) (fig. 6).

Svitare l'asta di livello dell'olio e pulirla.

Controllare il livello dell'olio inserendo l'asta di immersione nel bocchettone di riempimento senza avvitare il tappo.

Se il livello dell'olio è troppo basso, rabboccare l'olio raccomandato. Il livello dell'olio deve essere compreso tra min. e max. (Fig. 7).

Rifornire di carburante

• Per rifornire il dispositivo, aprire il tappo del serbatoio (4) ruotandolo in senso antiorario.
• Riempire il serbatoio di accumulo con il carburante
• Chiudere il serbatoio ruotando il tappo del serbatoio (4) in senso orario.

Carburante consigliato

Per questo motore è necessario utilizzare solo benzina normale senza piombo con un RON di 91 o superiore.

m Utilizzare soltanto carburante fresco e pulito.

Acqua o impurità presenti nella benzina danneggiano il circuito del carburante.

Volume del serbatoio: 7,4 litri

△ Rifornire in una zona ben ventilata con il motore spento. Se il motore era in esercizio appena prima, lasciarlo prima raffreddare. Non rifornire mai il motore in un edificio dove i vapori della benzina possono raggiungere fiamme o scintille. La benzina è estremamente infiammabile ed esplosiva. In caso di contatto con il carburante, si rischiano ustioni o altre gravi lesioni.

• Spegnere il motore e tenerlo lontano da fonti di calore, scintille e fiamme.
• Rifornire solo all'aperto.
• Asciugare immediatamente la benzina fuoriuscita.

8. Della messa in funzione

8.1 Avviare il motore (fig. 4 - 5)

Attenzione! Questo generatore può essere avviato solo se la batteria è collegata!

- Portare il rubinetto della benzina (8) in posizione "ON" (fig. 4 pos. 8)

- Impostare l'interruttore di avvio e arresto (10) in posizione "RUN (I)".

- A questo punto si hanno tre diverse possibilità di avviare il generatore.

- Impostare l'interruttore di avvio e arresto in posizione Start (II).

- Avviare il generatore con il telecomando in dotazione (D) premendo il pulsante "ON".

- Avviare il motore con l'avviatore reversibile (6) stringendo saldamente l'impugnatura. Rimette-re l'avviatore reversibile in posizione iniziale a mano, lentamente e con cautela. Se il motore non si è avviato, serrare nuovamente l'impu-gnatura

8.2 Spegnere il motore

• Fate funzionare brevemente il generatore di corrente senza sollecitazione prima di spegnerlo in modo che possa "raffreddarsi".
• Premere il pulsante "OFF" del telecomando (D) oppure mettere l'interruttore in posizione "STOP" (O).
  • Chiudete il rubinetto della benzina (8)

Spie di controllo

Segnalatore di funzionamento (A)

Il segnalatore di funzionamento è attivo quando il motore è in funzione.

Segnalatore di sovraccarico (B)

La protezione da sovraccarico si attiva quando il consumo energetico è troppo elevato e disattiva le prese a 230 V (16). Spegnere l'apparecchio come descritto nel paragrafo 8.2. Scollegare i collettori di corrente dall'apparecchio Rimettere in funzione l'apparecchio come descritto nel paragrafo 8.1.

Segnalatore di avvertenza dell'olio (C)

Il segnalatore si attiva quando il livello dell'olio è troppo basso e si disattiva non appena il livello dell'olio è sufficiente.

8.3 Interruttore per il risparmio energetico (9)

Se l'interruttore per il risparmio energetico è impostato in posizione "ON" il motore funziona automaticamente in modalità funzionamento a vuoto non appena non è collegata alcuna utenza. Se viene collegata un'utenza, il motore ritorna alla massima velocità. Questa impostazione è consigliata per ridurre al minimo il consumo di carburante.

Attenzione!

Impostare l'interruttore per il risparmio energetico (9) in posizione "OFF" (☑) quando si collega un apparecchio con potenza elevata o quando si collegano più apparecchi. Attendere che il generatore abbia prelevato il carico, quindi attivare l'interruttore per il risparmio energetico se necessario.

8.4. Sicurezza elettrica

I cavi elettrici di alimentazione e gli apparecchi collegati devono essere in perfette condizioni.

Non collegate mai il generatore di corrente alla rete elettrica (presa di corrente).

Utilizzate cavi tra generatore ed utente il più corti possibile.

8.5 Messa a terra

Per la conduzione delle cariche elettriche è consentita una messa a terra del rivestimento. A tal fine collegate un cavo con un'estremità all'attacco di terra del generatore (Fig. 4) e con l'altra ad una massa esterna (per es. un picchetto di massa).

8.6 Collegamento a 12 V

Sul collegamento a 12V DC (14) è possibile caricare una batteria da 12V con il cavo in dotazione (A).

8.7 Pulsante di ripristino (12)

Se la protezione da sovraccarico è intervenuta e la spia di sovraccarico si accende in rosso, il pulsante di ripristino può ristabilire la potenza di uscita del generatore senza che sia necessario riavviare completamente il motore.

Premere e tenere premuto il tasto "RESET" per 1 secondo fino allo spegnimento della spia (rossa) e all'accensione della spia di funzionamento (verde). Se la protezione da sovraccarico non è intervenuta, il pulsante di ripristino risulta inefficace.

8.8 Pulsante del display (13)

Con il pulsante del display è possibile visualizzare alternativamente i seguenti dati

• Velocità del motore
• Tempo di funzionamento del motore in ore e minuti
• Volt + Hz

Il display si spegne automaticamente dopo circa 20 sec. se non viene utilizzato.

9. Manutenzione

AVVERTENZA

Spegnete il motore prima di ogni lavoro di pulizia e manutenzione

Sfilate il connettore della candela dalla candela.

Cambio dell'olio (fig. 6, 8 e 9)

Cambiare l'olio del motore dopo le prime 25 ore di esercizio, successivamente ogni 50 ore o ogni tre mesi.

L'olio del motore deve essere cambiato mentre il motore è a temperatura di esercizio.

• Durante il cambio dell'olio, tenere pronto un contenitore adatto che non presenti perdite.
• Rimuovere il coperchietto (6) del (fig. 6).
• Allentare la vite (8a) in modo tale che il cavo non venga lubrificato con olio, spostando preferibilmente il cavo di lato.
• Allentare quindi il tappo di gomma (9a) (fig. 8 - 9) e rimuovere l'asta di livello dell'olio.
• Quindi aprire il tappo di scarico dell'olio (9b) (fig. 9)

• Drenare l'olio usato in un apposito contenitore di raccolta.

• In seguito, rimontare tutto in ordine inverso.

• Quando si riempie con olio nuovo, ricordarsi di non riempire in una sola volta la quantità d'olio raccomandata, poiché durante il cambio dell'olio rimangono sempre piccole quantità d'olio.
• Controllare il livello dell'olio come descritto nel paragrafo "Controllo del livello dell'olio".
• Smaltire adeguatamente l'olio usato. Consegnare l'olio usato a un punto di raccolta. La maggior parte delle stazioni di servizio, delle officine di riparazione o dei centri di riciclaggio ritira gratuitamente l'olio usato.

Filtro dell'aria

Una pulizia del filtro dell'aria frequente previene il malfunzionamento del carburatore. Pulire regolarmente il filtro dell'aria, specialmente se si lavora in un ambiente polveroso.

Pulire il filtro dell'aria

• Il filtro dell'aria deve essere pulito ogni 30 ore di esercizio.(Se si lavora in un ambiente polveroso, il filtro dell'aria deve essere pulito al termine del lavoro)
• Rimuovere il coperchietto (10a) (fig. 10 - 11)
• Rimuovere il coperchio del filtro dell'aria allentando i due viteria (12a e 12b). (Fig. 12)
• Rimuovere l'elemento filtrante.

AVVERTENZA

Non utilizzare MAI benzina o soluzioni di pulizia a basso punto di infiammabilità per pulire l'elemento filtrante dell'aria. Ne potrebbe derivare un incendio o un'esplosione.

INDICAZIONE

Non azionare mai il motore con o senza filtro dell'aria danneggiato. In questo modo lo sporco potrebbe penetrare nel motore causando gravi danni al motore. In questo caso il venditore e il produttore si dissociano da qualsiasi servizio di garanzia.

Controllare le candele, pulirle e sostituirle

Controllate per la prima volta dopo 20 ore di esercizio che la candela di accensione non sia sporca ed eventualmente pulitela con una spazzola a setole di rame. In seguito eseguite la manutenzione della candela ogni 50 ore di esercizio.

• Aprire il coperchietto (10a) (fig. 10)
• Rimuovere il cavo di accensione con spina. (Fig. 13)
• Rimuovere l'eventuale sporcizia dalla base della candela di accensione.

• Utilizzare la chiave per le candele di accensione (E) in dotazione per rimuovere la candela di accensione.

• Effettuare un esame visivo della candela di accensione. Rimuovere eventuali depositi con una spazzola metallica.

• Controllare che non vi siano scoloriture sulla parte superiore della candela di accensione. Di norma il colore deve essere chiaro.
• Controllare la distanza tra le candele di accensione. Una distanza accettabile è di 0,6 - 0,7 mm (fig. 14).
• Installare la candela di accensione con cura e a mano.
• Una volta inserita la candela di accensione, serrarla con la chiave per candele di accensione.
• Collegare il cavo di accensione con spina alla candela di accensione.

INDICAZIONE

Una candela di accensione allentata può surriscal-darsi e danneggiare il motore. Un serraggio eccessivo della candela di accensione può danneggiare la filettatura della testa cilindrica

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: scintilla

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

10. Conservazione

1. Eseguite tutti i lavori di manutenzione

2. Togliete il carburante dal serbatoio (a tal fine utilizzate una pompa per benzina di plastica comunemente reperibile in commercio presso un centro fai-da-te).

3. Dopo aver tolto il carburante, avviate l'apparecchio.

4. Fate girare al minimo l'utensile fino a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.
5. Fate raffreddare l'apparecchio (ca. 5 minuti).
6. Togliete la candela di accensione
7. Versate nel vano di combustione un cucchiaino di olio per motori a 2 tempi. Tirate con cautela la corda di avviamento un paio di volte, per umetta-re i componenti interni con l'olio. Inserite di nuovo la candela di accensione.
8. Pulite l'involucro esterno dell'apparecchio.
9. Conservate l'utensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combust bili.

Rimessa in esercizio

1. Togliete la candela di accensione.
2. Tirate la corda dello starter più volte per pulire il vano di combustione da residui di olio.
3. Pulite i contatti della candela di accensione o mettetene una nuova.
4. Riempite il serbatoio.

11. Transport

AVVERTENZA

Prima di trasportare o prima di riporre la macchina al chiuso, lasciare raffreddare il motore per evitare ustioni e rischio di incendio.

Se si desidera trasportare l'apparecchio, svuotare prima il serbatoio della benzina. Pulire l'apparecchio con una spazzola o uno scopino per rimuovere lo sporco grossolano.

12. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori usati non integrati nel dispositivo usato devono essere rimossi prima della consegna! Il loro smaltimento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.

• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

Avvertenze relative alla legge sulle batterie (BattG)

terie e gli accumulatori usati non rientrano nei rifiuti domestici, ma devo- no essere trattati e smaltiti in modo se- parato!

• Per un'estrazione sicura delle batterie o degli accumulatori dal dispositivo elettronico e per informazioni sul relativo tipo e sistema chimico, osservare le altre indicazioni contenute nelle istruzioni per l'uso e il montaggio.
• I proprietari o gli utilizzatori di batterie e accumulatori sono tenuti per legge a restituirli al termine della loro durata utile. La restituzione si limita alla consegna di quantità di normale uso domestico.

• Le batterie usate possono contenere sostanze nocive o metalli pesanti che possono generare danni all'ambiente e alla salute. Un riciclaggio delle batterie usate e l'uso delle risorse in esse contenute contribuisce alla protezione di questi due importanti fattori.

• Il simbolo del bidone della spazzatura barrato indica che le batterie e gli accumulatori non possono essere smaltiti insieme ai normali rifiuti domestici.

• Se si trovano in aggiunta i simboli Hg, Cd o Pb sotto al simbolo del bidone dei rifiuti, il significato è il seguente:

• Hg: La batteria contiene più dello 0,0005 % di mercurio

• Cd: La batteria contiene più dello 0,002 % di cadmio
• Pb: La batteria contiene più dello 0,004 % di piombo

- Le batterie e gli accumulatori possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)
• Punti vendita di batterie e accumulatori
• Centri di ritiro del sistema di ritiro comune per apparecchi-batterie usate
• Centro di ritiro del produttore (se non appartenente al sistema di ritiro comune)

- Quanto esposto si applica solo a batterie e accumulatori distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2006/66/CE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di batterie e accumulatori.

Smontaggio della batteria prima dello smaltimento dell'apparecchio

• La batteria integrata deve essere smontata prima dello smaltimento dell'apparecchio e smaltita nella raccolta differenziata e nel rispetto dell'ambiente.
• Chiudere i contatti aperti e imballare la batteria in modo che non si sposti all'interno dell'imballaggio. Si prega di rispettare anche eventuali disposizioni nazionali supplementari.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato! v
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

13. Eliminazione delle anomalie

Anomalia Causa Interverto
Il motore non si avvia Candela d	accensione sporca	Pulire la candela di accensione,distanza elettrodi 0,6 mm.
	Manca il carburante	Rabboccare il carburante.
	Olio insufficiente nel motore	Verificare il livello dell'olio
	Batteria scarica	Sostituire la batteria
Il generatore ha troppo poca o nessuna tensione	Regolatore o condensatore difettoso	Rivolgersi ad un rivenditore specializzato.
	Filtro dell'aria sporco	Pulire o sostituire il filtro.

Obsah:
