BRUKSANVISNING SG3400I SCHEPPACH

Innehållsförteckning:

1. Inledning.... 123
2. Apparatbeskrivning (bild 1-2)....123
3. Leveransomfång (bild 3)....123
4. Avsedd användning....124
5. Säkerhetsanvisningar.... 124
6. Tekniska specifikationer....127
7. Före idrifttagning 127
8. Idrifttagning 128
9. Underhåll 129
10. Lagring 130
11. Transport 130
12. Avfallshantering och återvinning.... 130
13. Felsökning.... 131

Sida:

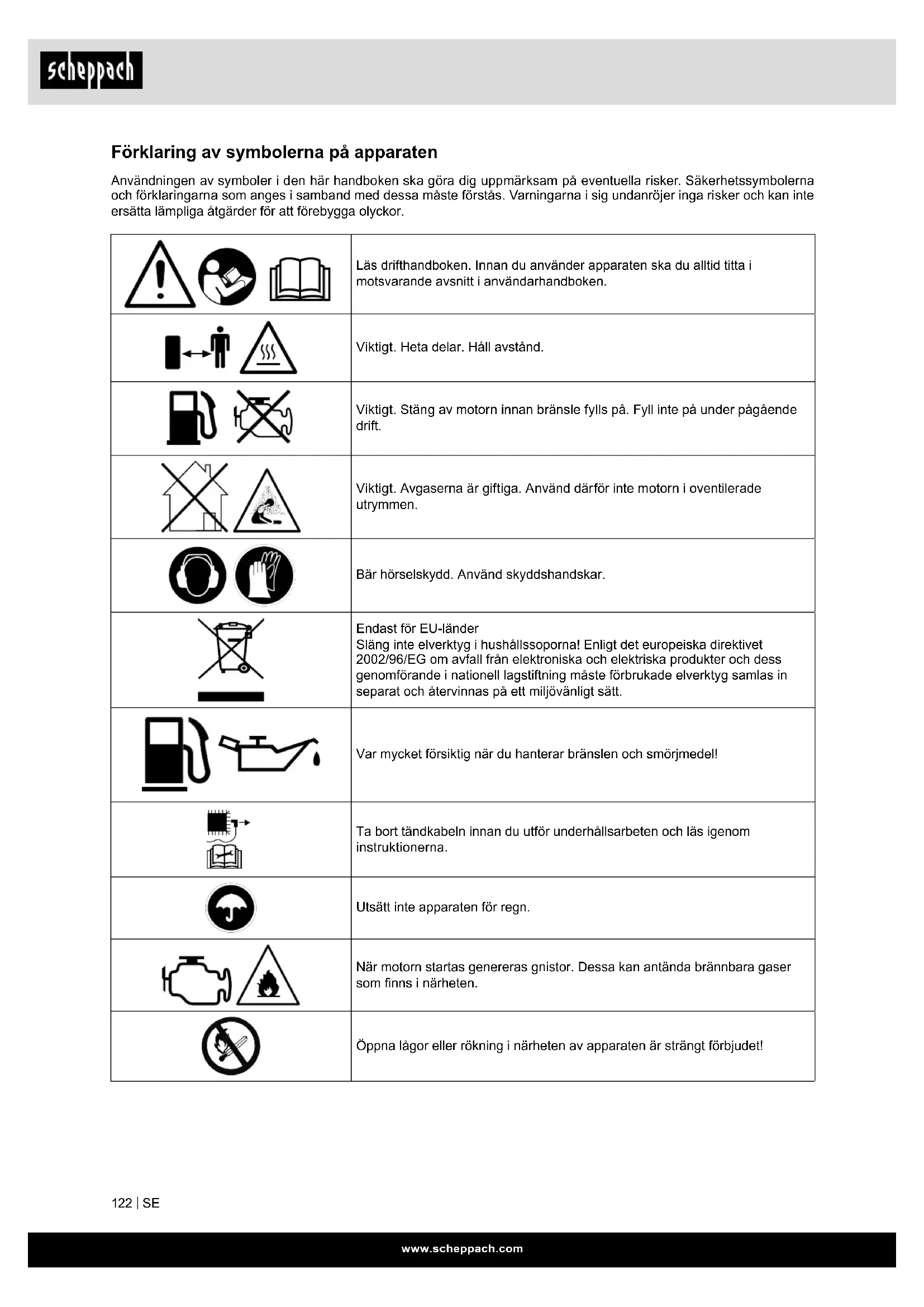

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs drifthandboken. Innan du använder apparaten ska du alltid titta i motsvarande avsnitt i användarhandboken.
	Viktigt. Heta delar. Håll avstånd.
	Viktigt. Stäng av motorn innan bränsle fylls på. Fyll inte på under pågående drift.
	Viktigt. Avgaserna är giftiga. Använd därför inte motorn i oventilerade utrymmen.
	Bär hörselskydd. Använd skyddshandskar.
	Endast för EU-länderSläng inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2002/96/EG om avfall från elektroniska och elektriska produkter och dess genomförande i nationell lagstiftning måste förbrukade elverktyg samlas in separat och återvinnas på ett miljövänligt sätt.
	Var mycket försiktig när du hanterar bränslen och smörjmedel!
	Ta bort tändkabeln innan du utför underhållsarbeten och läs igenom instruktionerna.
	Utsätt inte apparaten för regn.
	När motorn startas genereras gnistor. Dessa kan antända brännbara gaser som finns i närheten.
	Öppna lågor eller rökning i närheten av apparaten är strängt förbjudet!

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt.

Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna instruktionsmanual och de speciella föreskrifterna i ert land, måste man också beakta allmänna regler för drift av identiska apparater.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1-2)

1. Transporthandtag
2. Batterifackets lock
3. Jordanslutning
4. Tanklock
5. Hjul
6. Kåpa
7. Reverseringsstart
8. Bensinkran
9. Energisparknapp
10. Start-, stoppbrytare
11. Kontrollampor
12. Återställningsknapp
13. Displayknapp
14. 12 V DC Anslutning
15. 12 V DC Säkerhetsutlösare
16. 230 V \~ - Eluttag (2x)
17. Digitalindikering med Ijus

3. Leveransomfång (bild 3)

A Adapterkabel med 12 V-klämmor
B Stjärnskruvdragare
C Oljepäfyllningsflaska
D Fjärrkontroll
E Tändstiftsnyckel
F Beskrivning
G SG3400i-generator

• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaltillbehör samt originalslit- och reservdelar. Reservdelar hittar du hos din -fack-handlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠ Observera!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar!

⚠️ FARA

Risk för att sväljas och kvävas!

4. Avsedd användning

Apparaten är lämplig för användning som föreskriver drift med en 230 V växelspänningskälla.

Observera alltid begränsningar i säkerhetsanvisningarna.

Syftet med generatorn är drivning av elverktyg och strömförsörjning av belysningskällor. När det gäller hushållsapparater, kontrollera lämpligheten med de uppgifter som lämnats av tillverkaren. Fråga i tveksamma fall en auktoriserad fackhandlare för apparaten i fråga.

Detta strömaggregat har uteslutande utformats för användning av elektriska apparater vars max. effekt ligger inom generatorns angivna prestanda. En högre startström från induktiva förbrukare måste beaktas.

Inverter

Ett inverterelverk genererar el på ett helt nytt sätt. Med en liten, flerpolig lindning inuti omvandlas den genererade växelströmspänningen via elektronik först till likspänning, därefter till växelspänning med en ren sinuskurva. Tack vare den rena sinuskurvan är det möjligt driva elektroniska apparater utan att skada dem.

Maskinen får endast användas på ändamålsenligt sätt. All användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol: ⚠

Dessutom innehåller bruksanvisningen andra viktiga avsnitt som markeras med ordet "WARNING!".

⚠ Observera!

Vid användning av utrustning måste vissa säkerhetsåtgärder följas för att undvika personskador och sakskador. Läs noga igenom instruktionsmanualen/säkerhetsanvisningarna. Skulle du lämna över apparaten till någon annan person, lämna även över instruktionsmanualen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

FARA

Underlåtenhet att följa dessa instruktioner innebär högsta fara för liv eller risken för livshotande skador.

⚠️ WARNING

Underlåtenhet att följa dessa instruktioner innebär fara för liv eller risk för svåra skador.

⚠ FÖRSIKTIGHET

Underlätenhet att följa dessa instruktioner kan leda till små till måttliga skador.

⚠ OBS!

Underlåtenhet att följa denna instruktion medför risk för skador på motorn eller annan egendom.

Allmänna säkerhetsanvisningar

1. Håll ordning i ditt arbetsområde

- Oordning i arbetsområdet kan orsaka olyckor.

2. Ta hänsyn till omgivningens påverkan

• Arbeta aldrig i slutna eller dåligt ventilerade utrymmen med apparaten. När motorn går genereras giftiga gaser. Dessa gaser kan vara luktfria och osynliga.
• Utsätt inte apparaten för regn.
• Använd inte apparaten i fuktiga eller våta förhållanden.
• Var noga med att du står stabilt, om marken är ojämn.
• Se till att det finns tillräcklig belysning under arbetet.
• Använd inte apparaten där det finns lättantändlig vegetation eller där det finns risk för brand eller explosion.
• Vid torka, ha en brandsläckare i beredskap (brandfara).

3. Håll andra personer på avstånd

- Låt inga andra personer, i synnerhet inte barn eller ungdomar komma i närheten av apparaten. Håll dem borta från arbetsområdet.

4. Förvara apparater som inte används på ett säkert sätt

- Apparater som inte används ska lagras på en torr, högt belägen eller låst plats utom räckhåll för barn.

5. Överbelasta inte din maskin

- Arbeta bara inom angivet effektområde.

6. Arbeta bara när du är klar i huvudet och skärpt

- Arbeta aldrig när du är påverkad av alkohol, droger, mediciner eller andra substanser som kan försämra synen, motoriken eller omdömet.

7. Använd apparaten för det den är avsedd

- Utsätt inte apparaten för användningsområden som den inte är avsedd för.

Säkerhetsanvisningar för hantering av brandfarliga drivmedel

1. WARNING! Bensin är lättantändligt:
2. Förvara alltid bensin i behållare som är avsedda för detta ändamål.
3. Fyll endast på bensin utomhus och rök inte i närheten.
4. Fyll på bensin innan motorn startas. Ta aldrig av bränsletankens lock eller fyll på bensin när motorn är igång eller fortfarande varm.
5. Om bränsle spills, försök inte starta motorn utan flytta bort maskinen från området för det utspillda bränslet och undvik alla antändningskällor tills alla bränsleångor har försvunnit. Sätt fast bränsletankens och behållarens lock och ordentligt igen.

Påfyllning av bränsle

• Stäng alltid av motorn innan påfyllning av bränsle. △ Observera! Öppna alltid tanklocket försiktigt så att befintligt övertryck släpps ut långsamt.
• När du arbetar med maskinen uppstår höga temperaturer på höljet. Låt enheten svalna helt före tankning.
  ⚠ Observera! Vid otillräcklig kylning av maskinen kan bränslet antändas vid tankning och orsaka allvarliga brännskador.
• Se till att inte fylla tanken med för mycket bränsle. Om du spiller bränsle måste bränslet tas bort omedelbart och maskinen rengöras.
• Stäng alltid låsskruven på bränsletanken ordentligt för att förhindra att den lossnar på grund av de vibrationer som uppstår vid användning av apparaten.

⚠️ FARA

Tanka inte maskinen i närheten av öppen eld.

Särskilda säkerhetsföreskrifter vid användning av förbränningsmotorer

! FARA

Förbränningsmotorer utgör under drift och vid tankning en särskild risk. Läs och följ alltid varningarna. Om dessa inte följs kan det orsaka allvarliga eller livshotande skador.

1. Inga ändringar får göras på generatorn.
2. ▲ Observera!
   Förgiftning, avgaser, bränsle och smörjmedel är giftiga, avgaserna får inte andas in.

3. ▲ Observeral
   Risk för brännskador, rör inte avgassystem och drivaggregat.

4. Maskinen fungerar inte i oventilerade områden eller i lättantändliga miljöer. Om apparaten ska användas i väl ventilerade utrymmen måste avgaserna ledas direkt ut i det fria via en avgasslang.
   ⚠ Observera! Men även om en avgasslang används kan giftiga avgaser läcka ut. På grund av brandrisken får avgasslangen aldrig riktas mot brännbara material.

5. ⚠ Explosionsrisk!
   Använd aldrig enheten i rum med brännbart material.
6. Varvtalet som förinställts av tillverkaren får inte ändras. Apparaten eller anslutna apparater kan skadas.
7. Ställ apparaten på minst 1 m avständ från väggar eller andra anslutna apparater.
8. Ställ alltid apparaten på ett säkert jämnt underlag. Att vrida, tippa eller byta plats för apparaten medan du använder den är förbjudet.
9. Ta inte i generatorn med våta händer.
10. Skydda dig mot elektriska riskkällor.
11. Vid arbete utomhus ska bara för ändamålet till- låtna och märkta förlängningskablar (H07RN) an- vändas.
12. Vid användning av förlängningsledningar får deras totala längd för 1,5 mm ^2 och för 2,5 mm ^2 inte överskrida 50 m resp. 100 m.
13. Reparations- och skötselarbeten får endast utföras av teknisk personal.
14. Vidrör inga rörliga eller varma delar. Avlägsna inga skyddsanordningar.
15. De angivna värdena för ljudeffektnivå ( L_mA ) och ljudtrycksnivån ( L_pA ) som anges i tekniska data utgör emissionsnivåer men representerar inte nödvändigtvis säkra arbetsnivåer. Eftersom det finns ett samband mellan utsläpp och immissionsnivåer kan de inte på ett tillförlitligt sätt inte användas för att bestämma nödvändiga, ytterligare försiktighetsåtgärder. Faktorer som påverkar den nuvarande utsläppsnivån av arbetskraften inkluderar egenskaperna hos arbetsrummet och andra bullerkällor såsom antalet maskiner och andra angränsande processer samt den tid operatören utsätts för buller etc. Dessutom kan den tillåtna utsläppsnivån variera från land till land. Ändå kommer denna information att kunna ge operatören av maskinen möjligheten att genomföra en bättre bedömning av risker och faror.
16. Använd ingen elektrisk utrustning (även förlängningskablar och stickkontakter) som är defekt.

17. Sätt aldrig in föremål i luftventilerna. Det gäller även om strömmen är avstängd. Underlåtenhet att följa detta kan leda till personskador eller skador på utrustningen.

18. Generatorgrupperna kan bara laddas upp till deras nominella effekt under normala omgivningsförhållanden. Om generatorgruppen används under förhållanden som inte motsvarar referensförhållandena enligt ISO 8528-8 och kylningen av motorn eller trefasgeneratorn är begränsad (t.ex. genom användning i avspärrade områden) måste effekten minskas.

19. Effekten måste minskas vid högre temperaturer, höga höjder och fukt enligt följande beskrivning. Max. arbetstemperatur: 40 °C Max. höjd: 1000 m Max. fukt: 90 %
20. Håll apparaten fri från olja, smuts och andra för- oreningar.
21. Se till ljuddämpare och luftfilter fungerar på rätt sätt. Dessa delar fungerar som flamskyddsmedel vid en feltändning.
22. Apparaten måste uppnå sitt fulla varvtal före anslutningen av de elektriska ledningarna. Koppla bort ledningarna innan du stänger av motorn.
23. För att undvika skador genom elektriska stötar, säkerställ att bränsletanken inte är helt tom när de elektriska ledningarna ansluts.
24. Lasten får inte överskrida effekten som är angiven på generatorns typskylt. En överbelastning kan leda till personskador eller att apparatens livslängd förkortas.
25. Anslut inte apparaten till hushållsuttag. Apparaten får inte anslutas till andra strömkällor exempelvis allmännyttiga företags elnät. I särskilda fall när en standbyförbindelse önskas med befintliga elektriska system får den bara utföras av en behörig elektriker som måste ta hänsyn till olikheterna när utrustningen används med det offentliga strömför- sörjningsnätet och när apparaten används.
26. Stäng av motorn:
27. Alltid när du lämnar maskinen
28. Före påfyllning av bränsle
29. Stäng alltid bränslekranen när maskinen inte är i drift.
30. Använd aldrig chokereglaget för att stoppa motorn.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Säkerhetsanvisningar service/underhåll

1. Använd bara originaldelar för underhåll och tillbehör.

2. Byt ut defekta ljuddämpare.

3. Kontrollera alltid maskinen visuellt innan du använder den för slitage eller skada. Slitna eller skadade delar och skruvar måste bytas ut. Dra åt alla muttrar, bultar och skruvar för att säkerställa att utrustningen är i säkert skick.

4. Regelbundna kontroller beträffande läckageställen eller spår av slitage i bränslesystemet, exempelvis genom porösa rör, lösa eller saknade anslutningsdelar och skador på tanken eller tanklocket. Innan användning måste eventuella defekter åtgärdas.
5. Före kontroll eller inställning av apparaten eller motorn måste tändstiftet resp. tändkabeln tas bort för att undvika oavsiktlig start.

⚠️ WARNING!

Felaktigt underhåll eller underlåtenhet att följa eller underlåtenhet att rätta till ett problem kan vara en källa till fara under drift. Använd endast maskiner som är regelbundet och korrekt underhållna. Bara på ett sådant sätt kan du utgå från att du använder din maskin på ett säkert, ekonomiskt och problemfritt sätt.

Rengör, underhåll, justera eller reparera inte ma- skinen när den är igång. Rörliga delar kan orsaka allvarliga skador.

Använd inte bensin eller andra lättantändliga lösningsmedel för att rengöra maskindelar.

⚠️ VARNING! Ångor från bränslen och lösningsmedel kan explodera.

Efter reparations- och underhållsarbeten, sätt tillbaka skydd och säkerhetsutrustning på maskinen.

Se till att maskinen är i driftsäkert tillstånd, kontrollera i synnerhet bränslesystemets täthet.

Ta alltid bort smuts från motorns kylflänsar.

Restrisker och skyddsåtgärder

Försumma ergonomiska principer

Slarvig användning av personlig skyddsutrustning (PPE)

Oaktsam användning eller utelämnande av personlig skyddsutrustning kan leda till allvarlig personskada.

- Använd föreskriven skyddsutrustning.

Mänskliga faktorn, felförhållanden

- Behåll full koncentration vid allt arbete.

⚠️ Restrisk - kan aldrig uteslutas.

Kvarstående elektriska risker Elektrisk kontakt

Vid beröring av tändstiftskontakten kan det uppstå elektriska stötar om motorn kör.

- Vidrör aldrig stiftkontakten eller tändstiftet när motorn kör.

Kvarstående termiska risker

Brännskador, frostskador

- Låt motorn svalna.

Risker vid buller

Hörselskador

Längre tids oskyddat arbete med apparaten kan leda till hörselskador.

- Ta för vana att alltid använda hörselskydd.

Risk genom material och andra ämnen

Kontakt, inandning

Maskinens avgaser kan leda till skador för hälsan.

- Använd denna motordrivna apparat enbart utomhus

Brand, explosion

⚠ Bränsle är brandfarligt.

- Under arbete och tankning är rökning och öppen eld förbjudet.

Agerande i nödfall

Om en olycka eventuellt skulle inträffa ska du vidta nödvändiga åtgärder för första hjälpen och tillkalla kvalificerad läkarhjälp så fort som möjligt.

När du ringer för att få hjälp, lämna följande information:

1. Var det hände

2. Vad som hände

3. Hur många skadade

4. Vilken typ av skador

5. Vem du är som ringer!

6. Tekniska specifikationer

Generator	Digital inverter
Skyddstyp	IP23M
Kontinuerlig effekt P_märk (S1) (230 V) W	3000
Max. effekt P_max (S2)(230 V) W	3400
Märkspänning U_märk	2 x 230 V~
Märkspänning I_märk	12 A (230 V)
Frekvens F_märk	50 Hz
Konstruktionstyp driv-motor	4-takt 1 cylinder luftkyld
Slagvolym cm^3	212
Max. effekt (motor) kW / hk	3,8/5,1
Bränsle	Blyfri (E5)

Tankvolym | 7,4
Motorolja typ 10W30/15W40
Oljemängd (ca.) 0,5 l
Förbrukning vid full belastning l/h	2,1
Vikt kg 43,8
Effektfaktor cos φ 1
Effektklass G1
Temperatur max. °C 40
Max. uppställningshöjd(ö.h.)	1000 m
Tändstift F7RTC / BPR6HS

Med förbehåll för tekniska ändringar!

Driftläge S1 (kontinuerlig drift)

Driftläge S2 (korttidsdrift)

Maskinen får köras med maximal effekt under kort tid. Därefter måste maskinen stå stilla under en period för att inte värmas upp för mycket.

Information om bullerutveckling uppmätt enligt till- lämpliga standarder:

Ljudtryck L_pA = 61 dB(A) (7 m)

Ljudeffekt L_wA = 96 dB(A) (4 m)

Mätosäkerhet K_pA = 3 dB

Buller

△ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.

7. Före idrifttagning

SE UPP!

Innan motorn startas, kontrollera följande:

• Kontrollera bränslenivån, eventuell påfyllning - tanken bör vara minst halvfull
• Se till att apparaten har tillräcklig ventilation
• Försäkra dig om att tändkabeln är ansluten till tändstiftet
• Skilj eventuellt ansluten elektrisk apparat från el- generatorn
• Luftfiltrets skick
• skicket hos bränsleledningar
• de yttre skruvförbanden beträffande korrekt säte
• om batteriet är anslutet

Observera! Denna generator kan endast startas när batteriet är anslutet!

Observera! Fyll på olja före första användning.

Kontrollera oljenivån före varje användning.

Detta ska göras på jämn yta, med avstängd motor.

Använd fyrtakts- eller en lika högvärdig HD-olja av bästa kvalitet.

SAE 10W30 / 15W40 rekommenderas för allmän användning vid alla temperaturer.

Ansluta batteriet

Lossa batterifackets lock genom att lossa de två skruvarna med den medföljande stjärnskruvdragaren. Kläm nu fast den röda kabeln på pluspolen (+) och den svarta kabeln på minuspolen (-).

Anvisning: Batteriet laddas automatiskt under driften.

Kontrollera oljenivån, bild 6 - 7

Ta bort kåpan (6) (bild 6).

Skruva ut oljemätstickan och putsa den.

Kontrollera oljenivån genom att skjuta in stickan i påfyllningsstutsen, utan att skruva in förslutningen.

Om oljenivån är för låg fyller du på den rekommende- rade oljan. Oljenivån bör vara mellan min. och max. (Bild 7)

Fyll på bränsle

• Öppna tanklocket (4) genom att vrida det moturs för att tanka apparaten.
• Fyll på bränsle i förrådstanken
• Stäng tanken genom att vrida tanklocket (4) medurs.

Rekommenderat bränsle

För denna motor behövs bara blyfri normal bensin med ett oktantal på minst 91 eller högre.

⚠️ Använd endast färskt, rent bränsle.

Vatten eller orenheter i bensinen skadar bränslesystemet.

Tankvolym: 7,4 liter

△ Tanka i ett väl ventilerat utrymme med motorn avstängd. Om motorn varit i drift strax innan ska du låta den svalna. Tanka aldrig motorn i en byggnad där det kan uppkomma bensinångor, lågor eller gnistor.

Bensin är ytterst brandfarligt och explosivt. Det finns risk för brännskador och andra allvarliga skador vid hantering av bränsle.

• Stäng av motorn och håll den borta från värme och gnistor och öppen eld.
  • Tanka endast utomhus.
• Torka omedelbart upp bensinspill.

8. Idrifttagning

8.1 Starta motorn (bild 4 - 5)

Observera! Denna generator kan endast startas när batteriet är anslutet!

• Ställ bensinkranen (8) i läget "ON" (bild 4, pos. 8)
• Ställ start-, stoppbrytaren (10) i läget "RUN (I)".

- Det finns nu tre olika sätt att starta generatorn.

• Ställ start-, stoppbrytaren i positionen "Start (II)".
• Starta generatorn med den medföljande fjärrkontrollen (D); tryck då på knappen "ON".
• Starta motorn med reverseringsstarten (6) genom att dra kraftigt i handtaget. Ställ reserveringsstarten varsamt och långsamt i det ursprungliga läget för hand. Om motorn inte startar, dra i handtaget igen

8.2 Koppla från motorn

• Låt elgeneratorn gå en kort stund utan belastning innan du stänger av den så att aggregatet kan "efterkyla"
• Manövrera "OFF"-knappen på fjärrkontrollen (D) eller ställ start-, stoppbrytaren i positionen "STOP (O)".
• Ställ bensinkranen (8) i läget "OFF"

Kontrollampor

Driftsindikeringen är aktiv när motorn är igång.

Överbelastningsindikering (B)

Överlastningsskyddet blir aktivt vid för stor effektminskning och kopplar från 230 V-eluttagen (16).

Stäng av apparaten enligt beskrivningen under avsnitt 8.2.

Skilj strömavtagarna från apparaten

Ta apparaten i drift igen enligt beskrivningen under avsnitt 8.1.

Oljevarningsindikering (C)

Indikeringen aktiveras vid för låg oljenivå och deaktiveras så snart oljenivån är tillräcklig.

8.3 Energisparbrytare (9)

Om energisparbrytaren kopplas om till läget "ON ( )" går motorn automatiskt i tomgång när ingen förbrukare är ansluten.

Om en förbrukare ansluts återgår motorn till sitt fullständiga varvtal. Denna inställning rekommenderas för att minimera bränsleförbrukningen.

Observera!

Ställ energisparbrytaren (9) i positionen "OFF ( )" om en apparat med hög effekt ansluts resp. om flera apparater ansluts. Vänta sedan tills generatorn har tagit upp belastningen och koppla sedan vid behov till energisparbrytaren.

8.4. Elsäkerhet

Elektriska försörjningsledningar och anslutna apparater måste vara i felfritt skick.

Anslut aldrig elgeneratorn till elnätet (eluttaget).

Längden på ledningarna till förbrukaren ska hållas så korta som möjligt.

8.5 Jordning

För avledning av elektrostatisk uppladdning är en jordning av huset möjlig. För ändamålet ansluts en kabel på ena sidan av jordanslutningen (3) på el-generatorn och på andra sidan en extern jord (t.ex. jordstav).

8.6 12 V-anslutning

Via 12 V DC-anslutningen (14) kan ett 12 V-batteri laddas med den medföljande kabeln (A).

8.7 Återställningsknapp (12)

Om överlastskyddet utlöstes och överlastindikeringslampan lyser rött kan återställningsknappen återstäl- la generatorns utgångseffekt, varför motorn då inte behöver startas om helt.

Tryck på "RESET"-knappen och håll den intryckt i 1 sekund tills lampan (röd) släcks och driftsindikeringslampan (grön) tänds. Om överlastskyddet inte utlös-tes fungerar inte återställningsknappen.

8.8 Displayknapp (13)

Med displayknappen går det att visa följande data växelvis

• Motorns varvtal
• Motorns drifttid i timmar och minuter
• Volt + Hz

Displayen släcks automatiskt efter ca 20 sek när den inte används.

9. Underhåll

⚠️ WARNING

• Utför bara underhållsarbeten när motorn är avstängd.
• Dra tändstiftskontakten från tändstiftet

Oljebyte (bild 6, 8 och 9)

Byt motorolja efter de första 25 drifttimmarna, sedan efter varje 50:e drifttimme eller var tredje månad.

Bytet av motorolja bör genomföras med driftvarm motor.

• Håll en lämplig behållare som inte läcker i beredskap vid oljebytet.
  • Ta bort kåpan (6) (bild 6).
• Lossa skruven (8a). För helst kabeln åt sidan så att den inte smörjs in med olja.
• Lossa sedan gummiproppen (9a) (bild 8 - 9) och ta bort oljemätstickan.
• Öppna sedan oljeavtappningsskruven (9b) (bild 9)
• Tappa ur gammal olja i en lämplig uppsamlingsbehållare.
• Sätt sedan ihop allt i omvänd ordning.

• När du fyller på ny olja, tänk på att inte fylla på den rekommenderade mängden olja på en gång efter- som det alltid kvarstår små oljemängder vid olje- byte.

• Kontrollera oljenivån enligt beskrivningen i punkten "Kontrollera oljenivån".

• Avfallshantera den gamla oljan korrekt. Lämna den gamla oljan på ett samlingsställe. De flesta bensinstationer, reparationsverkstäder eller återvinningsanläggningar tar emot gammal olja avgiftsfritt.

Luftfilter

Ofta utförd rengöring av luftfiltret förebygger fel på förgasaren. Rengör luftfiltret regelbundet, särskilt vid arbeten i en dammig miljö.

Rengör luftfiltret

• Luftfiltret bör rengöras var 30:e drifttimme (vid arbeten i dammig miljö bör luftfiltret rengöras efter avslutat arbete)
  • Ta bort kåpan (10a) (bild 10 - 11)
• Ta bort luftfilterlocket genom att lossa de två krysskruvarna (12a & 12b). (Bild 12)
  • Ta bort filterelementet.
• Rengör filterelementet med tvålvatten, skölj av det med klart vatten och låt det lufttorka ordentligt innan det monteras på igen.
• Hopsättningen sker i omvänd ordningsföljd

⚠️ WARNING

Använd ALDRIG bensin- eller rengöringslösningar med låg flampunkt till att rengöra luftfilterinsatsen. Det kan resultera i en brand eller explosion.

ANVISNING

Kör aldrig motorn utan, eller med skadad, luftfilterinsats. Smuts blir kvar i motorn och orsakar allvarliga motorskador. I detta fall distanserar sig försäljare samt tillverkare från varje garantikrav.

Kontrollera tändstiftet, rengör och byt ut vid behov

Kontrollera tändstiftet beträffande smuts och föroreningar efter 10 drifttimmbar. Rengör det med en kopparträdsborste om det behövs. Utför underhåll på tändstiftet efter ytterligare 50 drifttimmbar.

• Öppna kåpan (10a) (bild 10)
  • Ta bort tändkabel med kontakt. (Bild 13)
• Ta bort eventuell smuts från tändstiftets sockel.
• Använd den medföljande tändstiftsnyckeln (E) för att demontera tändstiftet.
• Kontrollera tändstiftet visuellt. Ta bort ev. avlagringar med en stålborste.
• Sök efter missfärgningar på ovansidan av tändstiftet. Som standard bör färgen vara ljus.
• Kontrollera tändstiftsspalten. En acceptabel spaltbredd är 0,6 - 0,7 mm (bild 14).
• Skruva försiktigt tillbaka tändstiftet för hand.
• Efter att tändstiftet har monterats in drar du fast det med tändstiftsnyckeln.
• Sätt fast tändkabeln med kontakt på tändstiftet.

ANVISNING

Ett löst tändstift kan överhettas och skada motorn. Och om du drar åt tändstiftet för hårt kan gångan i cylinderhuvudet skadas.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tändstift

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

Rengöring

• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att apparaten rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.

10. Lagring

1. Genomför alla allmänna underhållsarbeten som står i avsnittet Underhåll i instruktionsmanualen.
2. Tappa ut motorbränslet ur tanken (använd en vanlig plastbensinpump från ett byggvaruhus).
3. Starta maskinen efter att motorbränslet har tappats ut.
4. Låt maskinen gå i tomgång tills den stannar. Det renar förgasaren från kvarvarande motorbränsle.
5. Låt maskinen svalna (ca 5 minuter)
6. Ta bort tändstiftet.
7. Tillsätt en teskedsstor mängd tvåtakts motorolja i förbränningskammaren. Dra försiktigt ut startlinan flera gånger för att olja in de inre komponenterna.
8. Sätt tillbaka tändstiften.
9. Rengör maskinens yttre hölje.
10. Förvara maskinen på en kall, torr plats utom räckhåll för antändningskällor och brännbara substanser.

Återuppta driften

1. Ta bort tändstiftet.
2. Dra ut startlinan flera gånger för att rengöra förbränningskammaren från oljerester.
3. Rengör tändstiftskontakten eller sätt in ett nytt tändstift.
4. Fyll tanken.

11. Transport

⚠️ WARNING

Före transport och innan motorn ska förvaras inomhus ska den tillåtas svalna för att undvika brännskador och risk för eldsvåda.

Om du behöver transportera apparaten ska bensintanken tömmas innan. Rengör maskinen från grov smuts med en borste eller en dammvippa.

12. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta appara- ten, måste tas ut före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:
• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings-enheter)
• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Uttjänta vanliga och uppladdningsbara batterier ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!

• Se övriga uppgifter i instruktions- respektive monteringsmanualen för säker uttagning av vanliga eller uppladdningsbara batterier ur den elektriska apparaten och för information om deras typ eller kemiska system.
• Innehavare respektive användare av vanliga eller uppladdningsbara batterier är enligt lagstiftning förpliktade till återlämning efter användningen. Återlämningen begränsas till avlämning av normala hushållsmängder.
• Uttjänta batterier kan innehålla farliga ämnen eller tungmetaller som kan vara skadliga för miljön och hälsan. En återvinning av de uttjänta batterierna och användning av resurserna i dem bidrar till att skydda dessa viktiga aspekter.
• Symbolen med den överkryssade soptunnan betyder att vanliga och uppladdningsbara batterier inte får kastas i hushållssoporna.
• Om även tecknen Hg, Cd eller Pb finns under soptunnesymbolen så innebär detta följande:
• Hg: Batteri innehåller mer än 0,0005 % kvicksilver
• Cd: Batteri innehåller mer än 0,002 % kadmium

• Pb: Batteri innehåller mer än 0,004 % bly

• Uppladdningsbara och vanliga batterier kan lämnas avgiftsfritt på följande ställen:

• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för vanliga och uppladdningsbara batterier
• Insamlingsställen inom det gemensamma insamlingssystemet för uttjänta apparatbatterier
• Tillverkarens insamlingsställe (om ej medlem i det gemensamma insamlingssystemet)
• Dessa uppgifter gäller endast för uppladdningsbara och vanliga batterier som säljs i länderna i den Europeiska unionen och omfattas av det europeiska direktivet 2006/66/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta uppladdningsbara och vanliga batterier.

Ta ut det uppladdningsbara batteriet före avfalls-hanteringen

• Det integrerade uppladdningsbara batteriet måste tas ut innan apparaten avfallshanteras och tas om hand separat på miljövänligt sätt.
• Täck över öppna kontakter och förpacka det uppladdningsbara batteriet på sådant sätt att det inte rör sig i förpackningen. Beakta även eventuella, fördjupande nationella föreskrifter.

Kommun- eller stadsförvaltningen kan lämna information om hur uttjänta maskiner kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

13. Felsökning

Störning Möjliga orsaker Åtgård
Motorn kan inte startas	Tändstiftet sotigtInget bränsleför lite olja i motornBatteri tomt	Rengör tändstiftet eller byt det.Elektrodavstånd 0,6 mmFyll på bränsleKontrollera oljenivånByt ut batteriet
Generatorn har för låg eller ingen spänning	Regulator eller kondensator defekt Luftfilter smutsigt	Kontakta fackhandlareRengör eller byt ut filtret

Sisällysluettelo:
