KÄYTTÖOHJE SG3400I SCHEPPACH

Valitseb allaneelamis- ja lämbumisoht!

Ohustamine valmistamismaterjalide ja muude ai- nete töttu

Kokkupuude, sissehingamine

⚠️ Kütus on tuleohtlik.

8.7 Lähtestusnupp (12)

1. Johdanto.... 134
2. Laitteen kuvaus (kuva 1-2).... 134
3. Toimituksen sisältö (kuva 3)....134
4. Määräystenmukainen käyttö 135
5. Turvallisuusohjeet 135
6. Tekniset tiedot 138
7. Ennen käyttöönottoa 138
8. Käyttöönotto 139
9. Huolto 140
10. Varastointi.... 141
11. Kuljetus.... 141
12. Hävittäminen ja kierrätys 141
13. Ohjeet häiriöiden poistoon 143

Sivu:

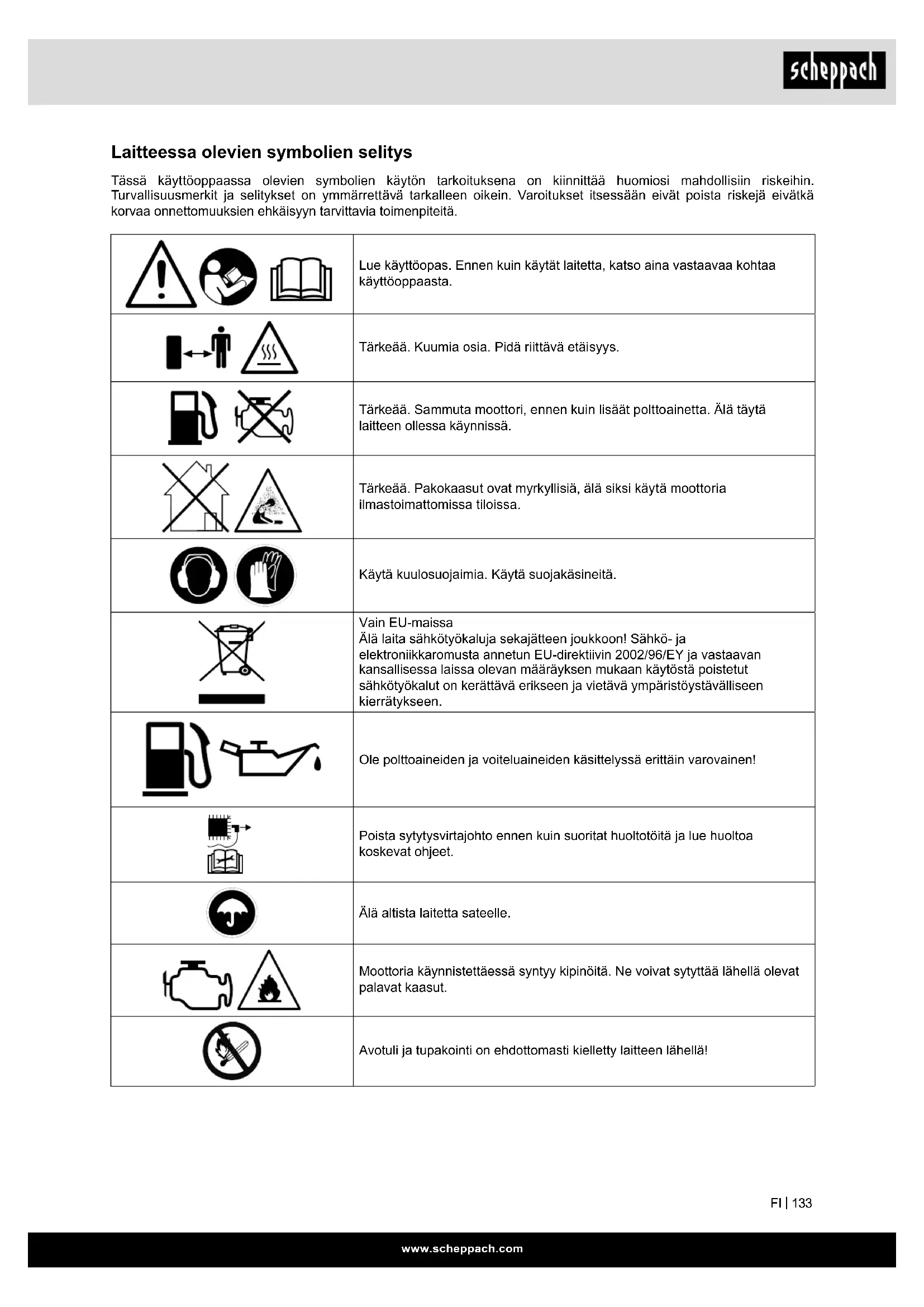

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Lue käyttöopas. Ennen kuin käytät laitetta, katso aina vastaavaa kohtaa käyttöoppaasta.
	Tärkeää. Kuumia osia. Pidä riittävä etäisyys.
	Tärkeää. Sammuta moottori, ennen kuin lisäät polttoainetta. Älä täytä laitteen ollessa käynnissä.
	Tärkeää. Pakokaasut ovat myrkyllisiä, älä siksi käytä moottoria ilmastoimattomissa tiloissa.
	Käytä kuulosuojaimia. Käytä suojakäsineitä.
	Vain EU-maissaÄlä laita sähkötyökaluja sekajätteen joukkoon! Sähkö- ja elektroniikkaromusta annetun EU-direktiivin 2002/96/EY ja vastaavan kansallisessa laissa olevan määräyksen mukaan käytöstä poistetut sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätykseen.
	Ole polttoaineiden ja voiteluaineiden käsittelyssä erittäin varovainen!
	Poista sytytysvirtajohto ennen kuin suoritat huoltotöitä ja lue huoltoa koskevat ohjeet.
	Älä altista laitetta sateelle.
	Moottoria käynnistettäessä syntyy kipinöitä. Ne voivat sytyttää lähellä olevat palavat kaasut.
	Avotuli ja tupakointi on ehdottomasti kielletty laitteen lähellä!

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
• määräystenvastainen käyttö,

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyt- töhenkilön on luettava se huolellisesti ja noudatetta- va sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaan erityisten määräysten lisäksi on noudatettava tämäntyyppisiä laitteita varten määritettyjä yleisesti voimassa olevia teknisiä säädöksiä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-2)

1. Kuljetuskahva
2. Akkukotelon kansi
3. Maadoitusliitäntä
4. Säiliön kansi
5. Pyörät
6. suojus
7. suunnanvaihtokytkin
8. bensiinihana
9. Energiansäästökytkin
10. Käynnistys-, pysäytyskytkin
11. Merkkivalot
12. Reset-painike
13. Näyttö-painike
14. 12 V:n tasavirta Liitäntä
15. 12 V:n tasavirta Turvalaukaisin
16. 230 V \~ - pistorasia (2 kpl)
17. Digitaalinen näyttö, jossa valo

3. Toimituksen sisältö (kuva 3)

A Adapterikaapeli ja 12V -liittimet
B Ristipääruuvimeisseli
C Öljyn täyttöpullo
D Kauko-ohjaus
E Sytytystulppa-avain
F ohje
G SG3400i-generaattori

• Avaa pakkaus ja ota laite varovasti ulos pakkauksesta.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta -valtuutetulta edustajalta.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmistusvuosi.

△ Huomio!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa!

⚠ VAARA

Vaarana osien joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Laite sopii sovelluksiin, jotka on tarkoitettu käytettäväksi 230 V vaihtojännitelähteestä.

Huomioi ehdottomasti turvallisuusohjeissa määritellyt rajoitukset.

Generaattori toimii sähkötyökalujen käyttökoneistona ja valaisimien virtalähteenä. Tarkasta kotitalouslaitteita käytettäessä soveltuvuus kyseisen valmistajan tietojen mukaan. Jos olet epävarma, ota yhteyttä kyseisen laitteen valtuutettuun alan jälleenmyyjään.

Tämä virta-aggregaatti on tarkoitettu vain sellaisten sähkölaitteiden käyttämiseen, joiden maksimiteho ei ylitä generaattorin tehotiedoissa määritettyä arvoa. Induktiivisten virrankuluttajien korkeampi käynnistysvirta on otettava huomioon.

Invertteri

Invertteriaggregaatissa virta tuotetaan täysin uudella tavalla. Laitteen elektroniikka muuntaa tuotetun vaihtovirtajännitteen pienen moninapaisen käämin avulla ensin tasajännitteeksi ja sen jälkeen siistin siniaallon omaavaksi vaihtojännitteeksi. Tämän siistin siniaallon ansiosta sähkölaitteita voidaan käyttää niitä vahingoittamatta.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä: △

Lisäksi käyttöohjeessa on muita tärkeitä tekstinkoh-tia, jotka on merkitty sanalla "HUOMIO!".

△ Huomio!

Loukkaantumisien ja vahinkojen välttämiseksi on laitteiden käytössä noudatettava muutamia turvatoimenpiteitä. Lue siksi käyttöohje/turvallisuusohjeet huo-ellisesti läpi. Jos laite luovutetaan toiselle henkilölle, nämä käyttöohjeet/turvallisuusohjeet on luovutettava laitteen mukana. Emme ota vastuuta onnettomuiksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

⚠ VAARA

Jos tätä ohjetta ei noudateta, on olemassa erittäin suuri hengenvaara tai hengenvaarallisten vammojen vaara.

⚠️ VAROITUS

Jos tätä ohjetta ei noudateta, on olemassa hengenvaara tai vakavien vammojen vaara.

⚠️ VARO

Jos tätä ohjetta ei noudateta, on olemassa lievien - keskivakavien vammojen vaara.

△ OHJE

Jos tätä ohjetta ei noudateta, on olemassa moottorin tai muiden esineiden vahingoittumisen vaara.

Yleiset turvallisuusohjeet

1. Pidä työalueesi järjestyksessä

- Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.

2. Ota huomioon ympäristön vaikutukset

• Älä koskaan työskentele laitteen kanssa suljetuissa tai huonosti tuuletetuissa tiloissa. Moottorin käydessä muodostuu myrkyllisiä kaasuja. Nämä kaasut voivat olla hajuttomia ja näkymättömiä.
• Älä altista laitetta sateelle.
• Älä käytä laitetta kosteassa tai märässä ympäristössä.
• Varmista, että seisot tukevasti, jos maasto on epätasainen.
• Varmista riittävä valaistus työskentelyn aikana.
• Älä käytä laitetta paikoissa, joissa on herkästi syttyvää (kuivaa) kasvillisuutta tai palo- tai räjähdysvaara.
• Pidä kuivuuden vallitessa palosammutinta valmiina (tulipalovaara).

3. Pidä muut ihmiset loitolla

- Älä päästä muita henkilöitä, erityisesti lapsia ja nuoria, käsittelemään laitetta. Pidä heidät loitolla työalueelta.

4. Säilytä käyttämättömiä laitteita turvallisesti

- Käyttämättömiä laitteita tulee säilyttää kosteu-delta suojattuina, korkealle sijoitettuina tai sulje-tussa paikassa, poissa lasten ulottuvilta.

5. Älä ylikuormita laitetta

- Työskentele ilmoitetulla tehoalueella.

6. Työskentele vain täysin tiedostavassa tilassa

- Älä koskaan työskentele alkoholin, huumeiden, lääkkeiden tai muiden sellaisten aineiden vaikutuksen alaisena, jotka voivat heikentää näkökykyä, motoriikkaa ja arviointikykyä.

7. Käytä laitetta sille määritettyyn käyttötarkoitukseen

- Älä käytä laitetta sellaisiin tarkoituksiin, mihin sitä ei ole suunniteltu.

Herkästi syttyvien käyttöaineiden käsittelyä koskevat turvallisuusohjeet

1. VAROITUS!: Bensiini voi herkästi syttyvää:
2. Varastoi bensiiniä säiliöissä, jotka on suunniteltu nimenomaan tähän tarkoitukseen.
3. Täytä bensiiniä vain ulkona äläkä tupakoi täyttäessäsi.
4. Täytä bensiiniä ennen kuin käynnistät moottorin. Älä koskaan poista polttoainesäiliön korkkia tai täytä bensiiniä moottorin käydessä tai ollessa vielä kuuma.
5. Jos polttoainetta läikkyy, älä yritä käynnistää moottoria, vaan siirrä kone pois alueelta, johon polttoainetta on läikkynyt, ja vältä kaikkia sytty-mislähteitä, kunnes polttoainehöyryt ovat haihtuneet kokonaan. Kiinnitä polttoainesäiliön ja kanisterin korkki uudelleen.

Polttoaineen täyttäminen

• Moottori on aina sammutettava ennen täyttämistä. △ Huomio! Avaa säiliön sulkukorkki aina varovaisesti, jotta olemassa oleva ylipaine voi purkautua hitaasti.
• Kotelon lämpötila on korkea, kun laitteella työskennellään. Anna laitteen jäähtyä täydellisesti ennen tankkausta.
  △ Huomio! Jos laite ei ole jäähtynyt riittävästi, polttoaine voi syttyä tankkaamisen aikana ja tästä voi seurata vakavia palovammoja.
• Varmista, että säiliöön ei täytetä liian paljon polttoainetta. Jos polttoainetta läikkyy, polttoaine on poistettava heti ja laite on puhdistettava.
• Sulje polttoainesäiliön sulkukorkki aina hyvin, jotta se ei irtoa laitteen käytössä esiintyvän tärinän vuoksi.

⚠️ VAARA

Älä tankkaa konetta avotulen lähellä.

Erityiset turvallisuusohjeet koskien polttomoot- toreiden käyttöä

⚠️ VAARA

Polttomoottorit aiheuttavat käytön ja tankkaamisen aikana erityisen vaaran. Lue varoitusohjeet ja noudata niitä aina. Laiminlyönnistä voi seurata vakavia ja jopa hengenvaarallisia vammoja.

1. Generaattoriin ei saa tehdä mitään muutoksia.

2. ⚠ Huomio!
   Myrkytysvaara, pakokaasut, polttoaineet ja voiteluaineet ovat myrkyllisiä, pakokaasuja ei saa hengittää.

3. △ Huomio!
   Palovammojen vaara, älä koske pakokaasulaitteistoon tai käyttöaggregaattiin

4. Älä käytä laitetta ilmastoimattomissa tiloissa tai helposti syttyvässä ympäristössä. Kun laitetta käytetään hyvin ilmastoiduissa tiloissa, on pakokaasut johdettava letkulla suoraan ulkoilmaan. △ Huomio! Myös pakokaasuletkua käytettäessä saattaa myrkyllisiä pakokaasuja päästä ilmaan. Palovaaran vuoksi pakokaasuletkua ei saa koskaan suunnata syttyviä aineita kohden.
5. ⚠ Räjähdysvaara!
   Älä käytä laitetta koskaan tiloissa, joissa on herkästi syttyviä aineita.
6. Valmistajan säätämää käyntinopeutta ei saa muuttaa. Laite tai liitetyt laitteet voivat vaurioitua.
7. Sijoita laite vähintään 1 metrin päähän seinistä ja liitetyistä laitteista.
8. Sijoita laite tukevalle, tasaiselle paikalle. Laitteen ollessa käytössä sen kääntäminen ja kallistaminen tai paikan vaihtaminen on kiellettyä.
9. Älä koskaan tartu generaattoriin märin käsin.
10. Suojaa itsesi sähkövirtaan liittyviltä vaaroilta.
11. Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa (H07RN).
12. Kun käytetään jatkojohtoja, niiden kokonaispituus poikkipinnalla 1,5 mm ^2 ei saa olla yli 50 m, eikä niiden pituus poikkipinnalla 2,5 mm ^3 saa olla yli 100 m.
13. Korjaus- ja säätötyöt saa tehdä vain valtuutettu alan ammattilainen.
14. Älä koske mekaanisesti liikkuviin tai kuumiin osiin. Älä poista suojakansia.
15. Teknisissä tiedoissa äänen tehotasosta (L WA ) ja äänen painetasosta (L PA ) ilmoitetut arvot ovat päästötasoja, eivätkä välttämättä ilmoïta varmaa työtasoa. Koska emissio- ja immissiotason vä- lillä on yhteys, ei sitä voida luotettavasti käyttää mahdollisesti tarvittavien lisävarotoimenpiteiden määritykseen. Työvoiman ajankohtaisen immissiotason vaikutustekijöihin kuuluvat työtilan omi- naisuudet, muut melulähteet jne. kuten esimerkik- si koneiden ja muiden lähellä olevien prosessien lukumäärä sekä aikajakso, jona käyttäjä altistuu melulle. Sallittu immissiotaso voi myös eri maissa olla erilainen. Tämä tieto antaa kuitenkin koneen käyttäjälle mahdollisuuden arvioida paremmin ris- kejä ja mahdollisia vaaroja.
16. Älä käytä viallisia sähkölaitteita (mukaan lukien jatkojohtoa ja pistokeliitäntöjä).

17. Älä koskaan laita esineitä tuuletusaukkoihin. Tämä pätee myös silloin, kun laite on kytketty pois päältä. Ohjeen laiminlyönti voi johtaa vammautumisiin tai laitteen vahingoittumiseen.

18. Generaattoriryhmiä voidaan kuormittaa vain niiden nimellistehoon asti normaaleissa ympäristö-olosuhteissa. Jos generaattoriryhmää käytetään olosuhteissa, jotka eivät vastaa ISO 8528-8:n referenssiolosuhteita ja moottorin tai kolmivaihevirtageneraattorin jäähdytys on rajoittunut (esim. koska käyttö tapahtuu rajoitetuissa tai ahtaissa tiloissa), täytyy tehoa alentaa.

19. Kun käyttö tapahtuu korkeissa lämpötiloissa, korkealla tai kosteissa olosuhteissa, tehoa on alennettava seuraavassa kuvatulla tavalla.

Suurin työlämpötila: 40 °C

Maksimikorkeus: 1000 m

Maksimikosteus: 90 %

1. Varmista, ettei laite ole öljyn, lian tai muun vieraan epäpuhtauden tahrima.

2. Varmista, että äänenvaimennin ja ilmansuodatin toimivat asianmukaisesti. Nämä osat toimivat liekkisuojana sytytysvirheen yhteydessä.

3. Ennen sähköjohtojen liittämistä laitteen on saavutettava täysi kierroslukunsa. Irrota johdot ennen kuin kytket moottorin pois päältä.

4. Sähköiskujen aiheuttamien vammojen välttämiseksi on varmistettava, että polttoainesäiliö ei ole täysin tyhjä, kun sähköjohdot ovat kytkettyinä.

5. Kuorma ei saa ylittää generaattorin tyyppikilves- sä ilmoitettua arvoa. Ylikuormitus voi johtaa va- hinkoihin tai laitteen eliniän lyhentymiseen.

6. Älä liitä laitetta kotitalouspistorasioihin. Laitetta ei saa liittää muihin virtalähteisiin, esimerkiksi energialaitoksen sähköverkkoon. Erityistapauksissa, kun halutaan valmiustila-liitäntä olemassa oleviin sähkölaitteisiin, tämän liitännän saa teettää vain pätevällä sähköasentajalla, jonka on huomioitava julkisen sähköverkon ja laitteen käytössä tarvittavan varustuksen erot.

7. Sammuta moottori:

- Aina, kun poistut koneen luota

- Ennen polttoaineen täyttämistä

1. Sulje polttoainehana aina, kun kone ei ole käytössä.

2. Älä koskaan käytä rikastinvipua moottorin sammuttamiseksi.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Turvallisuusohjeet koskien huoltotapauksia

1. Käytä huollossa vain alkuperäisosia

2. Vaihda viallinen äänenvaimennin.

3. Tarkasta laite silmämääräisesti kulumisen ja vaurioiden varalta aina ennen käyttöä. Vaihda kuluneet tai vialliset osat ja ruuvit. Kiristä kaikki mutterit, pultit ja ruuvit varmistaksesi, että kokoonpano on turvallisessa käyttökunnossa.

4. On suoritettava säännöllisiä tarkastuksia mahdollisten vuotokohtien tai polttoainejärjestelmään tulleiden kulumien varalta, esimerkiksi hapertuneet putket, irronneet tai puuttuvat liittimet ja säiliössä tai säiliön korkissa olevat vauriot. Kaikki viat on korjattava ennen käyttöä.

5. Sytytystulppa tai sytytyskaapeli on irrotettava ennen laitteen tai moottorin tarkastamista, jotta vältetään tahaton käynnistyminen.

⚠️ VAROITUS!

Epäasianmukaisesti suoritettu huolto tai ongelman huomioimatta tai korjaamatta jättäminen voi käytön aikana johtaa vaaratilanteisiin. Käytä vain säännöllisesti ja oikealla tavalla huollettuja koneita. Vain siten voidaan varmistaa, että laite toimii turvallisella, taloudellisella ja häiriöttömällä tavalla.

Älä puhdista, huolla, säädä tai korjaa konetta sen käydessä. Liikkuvat osat voivat aiheuttaa vakavia vammoja.

Älä käytä koneen osien puhdistamiseen bensiiniä tai muita herkästi syttyviä liuottimia.

⚠️ VAROITUS! Polttoaineiden ja liuotinaineiden höyryt voivat räjähtää.

Aseta suoja- ja turvavarusteet takaisin laitteeseen korjaus- ja huoltotöiden jälkeen.

Varmista laitteen turvallinen käyttökunto, tarkasta erityisesti polttoainejärjestelmän tiiviys.

Poista lika aina moottorin jäähdytysrivoista.

Jäännösvaarat ja suojatoimenpiteet

Ergonomian periaatteiden laiminlyönti Henkilökohtaisen suojavarustuksen huolimaton käyttö

Henkilökohtaisen suojavarustuksen huolimaton käyttö tai sen jättäminen kokonaan pois voi johtaa vakaviin vammautumisiin.

- Käytä ohjeen mukaista suojavarustusta.

Harkittu toiminta, virheellinen toiminta

- Keskity työhönäläkä päästä tarkkaavaisuuttasi herpaantumaan.

⚠ Jäännösvaara - Ei voida koskaan sulkea kokonaan pois.

Sähkövirtaan liittyvät jäännösvaarat Sähkökosketin

Jos sytytystulpan liittimeen kosketaan, seurauksena voi olla sähköisku, kun moottori on käynnissä.

- Älä koskaan koske sytytystulpan liittimeen tai sytytystulppaan moottorin käydessä.

Lämpöön liittyvät jäännösvaarat Palovammat, paleltumat

Koskeminen pakoputkeen/koteloon voi aiheuttaa palovammoja.

- Anna moottorilaitteen jäähtyä.

Melusta aiheutuva vaara Kuulovammat

Pitkäkestoinen työskentely laitteella ilman suojaimia voi johtaa kuulovammoihin.

- Käytä kuulosuojaimia.

Materiaaleista ja muista aineista aiheutuva vaara Kosketus, sisäähengitys

Koneen pakokaasut voivat vahingoittaa terveyttä.

- Käytä moottorilaitetta vain ulkona

Tulipalo, räjähdys

⚠ Polttoaine on palovaarallista.

- Tupakointi ja avotulen teko on kielletty työskentelyn ja tankkaamisen aikana.

Toiminta hätätapauksessa

Jos tapahtuu onnettomuus, aloita vaadittavat ensiaputoimenpiteet ja hälytä mahdollisimman nopeasti lääkäri paikalle.

Kun hälytät apua, ilmoita seuraavat tiedot:

1. Missä on tapahtunut
2. Mitä on tapahtunut
3. Kuinka moni on vammautunut
4. Minkä tyyppisiä vammat ovat
5. Kuka ilmoittaa!

6. Tekniset tiedot

generaattori	Digitaalinen invertteri
Kotelointiluokka	IP23M
Jatkuva teho P_nimellisteho (S1) (230 V) W	3000
Suurin teho P_maks. (S2)(230 V) W	3400
Nimellisjännite U_nimellis	2 x 230 V~
Nimellisvirta I_nimellis	12 A (230 V)
Taajuus F_nimellis	50 Hz
Käyttömoottorin raken-netyyppi	4-tahtinen, 1 sylinteri-nen, ilmajäähdytteinen
Iskutilavuus cm ^3	212

Maks. teho (moottori)kW / HV	3,8 / 5,1
polttoaine Lyijytön (E5)
Säiliön tilavuus I 7,4
Moottoriöljyn tyyppi 10W30 / 15W40
Öljymäärä (noin) 0,5 l
Kulutus täydellä kuormi-tuksella l/h	2,1
Paino kg 43,8
Tehokerroin cos φ 1
Teholuokka G1
Lämpötila enint. °C 40
Suurin asennuskorkeus(merenpinnan yläpuo-lella)	1000 m
Sytytystulppa F7RTC / BPR6HS

Oikeus teknisiin muutoksiin pidätetään!

Käyttötapa S1 (jatkuva käyttö)

Konetta voidaan käyttää jatkuvasti ilmoitetulla teholla.

Käyttötapa S2 (lyhytaikainen käyttö)

Konetta saa käyttää lyhytaikaisesti suurimalla teholla. Sen jälkeen koneen on oltava jonkin aikaa pysäytettynä, jotta se ei kuumenisi liikaa.

Melun syntymistä koskevat tiedot asiaankuuluvien standardien mukaan mitattuna:

Äänenpaine L_pA = 61 dB(A) (7 m)

Ääniteho L_wA = 96 dB(A) (4 m)

Mittausepävarmuus K_pA = 3 dB

Melu

△ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB (A), täytyy käyttää sopivia kuulosuojaimia.

7. Ennen käyttöönottoa

HUOMIO!

Tarkasta ennen moottorin käynnistämistä:

• Tarkasta polttoaineen määrä, lisää tarvittaessa - säiliön on oltava vähintään puolillaan
• Huolehdi laitteen riittävästä tuuletuksesta
• Varmista, että sytytysvirtajohto on kiinnitetty sytytystulppaan
• Tarvittaessa irrota liitetty sähkölaite virta-aggre-gaatista
• ilmansuodattimen kunto
  • polttoainejohtojen kunto
• ulkoisten ruuviliitosten kiinnityksen lujuus
• onko akku liitetty

Huomio! Tämän generaattorin voi käynnistää vain, kun akku on liitetty!

Huomio! Täytä öljyä ennen ensimmäistä käyttökertaa.

Tarkasta öljyntaso aina ennen käyttöä moottorin ol- lessa sammutettu ja koneen seisoessa tasaisella alustalla. Käytä parhainta laatua olevaa nelitahtiöljyä tai samanarvoista HD-öljyä.

SAE 10W30 / 15W40 on suosituksena yleisessä käytössä kaikissa lämpötiloissa.

Akun liittäminen

Avaa akkukotelon kansi löysäämällä kaksi ruuvia käyttäen mukana toimitettua ristipääruuvimeisseliä. Liitä punainen kaapeli plusnapaan (+) ja musta kaapeli miinusnapaan (-).

Huomautus: Akku latautuu käytön aikana itsestään.

Öljyntason tarkastus, kuvat 6 - 7

Poista suojus (6) (kuva 6).

Kierrä öljynmittatikku ulos ja puhdista se.

Tarkasta öljytaso työntämällä puikko täyttöputkeen kiertämättä sitä kiinni.

Jos öljyntaso on liian alhainen, lisää suositeltua öljyä. Öljyntason on oltava min.- ja max.-merkkien välissä. (Kuva 7)

Täytä polttoainetta

• Laitteen tankkaamiseksi täytyy säiliön korkki (4) avata kiertämällä sitä vastapäivään.
  • Täytä säiliöön polttoainetta
• Sulje säiliö kiertämällä säiliön korkkia (4) myötäpäivään.

Suositeltu polttoaine

Tämän moottorin polttoaineen on oltava lyijytöntä tavallista bensiiniä, jonka oktaaniluku on vähintään 91.

⚠️ Käytä vain uutta, puhdasta polttoainetta.

Jos bensiinissä on vettä tai epäpuhtauksia, polttoainejärjestelmä vaurioituu.

Säiliön tilavuus: 7,4 litraa

△ Tankkaa hyvin tuuletetussa paikassa moottorin ollessa sammutettuna. Jos moottoria oli käytetty, anna sen ensin jäähtyä. Älä koskaan tankkaa moottoria rakennuksessa, missä bensii-nihöyryt voivat syttyä tai jossa voi olla kipinöitä.

Bensiini on äärimmäisen palovaarallista ja räjäh- tävää ainetta. Polttoainetta käsiteltäessä voi saa- da palovammoja tai muita vakavia vammoja.

• Sammuta moottori ja suojaa se kuumuudelta, kipi-nöiltä ja liekeiltä.
• Tankkaa vain ulkona.
• Pyyhi läikkynyt bensiini heti pois.

8. Käyttöönotto

8.1 Moottorin käynnistäminen (kuvat 4 - 5)

Huomio! Tämän generaattorin voi käynnistää vain, kun akku on liitetty!

• Aseta bensiiinihana (8) asentoon "ON" (kuva 4, koh-ta 8)
• Aseta käynnistys-, pysäytyskytkin (10) "RUN"-asentoon (I).
• Nyt generaattori voidaan käynnistää kolmella eri tavalla.
• Aseta käynnistys-, pysäytyskytkin käynnistysasentoon (II).
• Käynnistä generaattori mukana toimitetulla kauko-ohjaimella (D), paina sitä varten "ON"-painiketta.
• Käynnistä moottori käynnistinnarulla (6); vedä sitä varten voimakkaasti kahvasta. Aseta suunnanvaihtokytkin hitaasti alkuperäiseen asentoon. Jos moottori ei käynnistynyt, vedä kahvasta uudelleen

8.2 Moottorin sammutus

• Anna sähkögeneraattorin käydä hetken aikaa ilman kuormitusta, ennen kuin sammutat sen, jotta aggregaatti voi "jäähtyä"
• Paina kauko-ohjaimen (D) "OFF"-painiketta tai aseta käynnistys-, pysäytyskytkin "STOP"-asentoon (O).
• Aseta bensiinihana (8) "OFF"-asentoon

Merkkivalot

Toimintanäyttö (A)

Toimintanäyttö on aktiivisena moottorin käydessä.

Ylikuormituksen näyttö (B)

Ylikuormitussuoja aktivoituu, kun tehonotto on liian suuri, ja se kytkee 230 V:n pistorasiat (16) pois.

Kytke laite pois päältä kappaleessa 8.2 kuvatulla tavalla.

Irrota virrankuluttaja laitteesta

Ota laite uudelleen käyttöön kappaleessa 8.1 kuvatulla tavalla.

Öljyn varoitusnäyttö (C)

Näyttö aktivoituu, kun öljyntaso on liian alhainen, ja se deaktivoituu heti, kun öljyntaso on riittävä.

8.3 Energiansäästökytkin (9)

Kun energiansäästökytkin asetetaan "ON"-asentoon ( ), moottori käy automaattisesti joutokäyntiä, kun yhtään kuluttajaa ei ole liitetty.

Jos kuluttaja liitetään, moottori palaa täyteen kierros- lukuunsa. Tämä on suositeltava asetus polttoaineen kulutuksen minimoimiseksi.

Huomio!

Aseta energiansäästökytkin (9) "OFF"-asentoon ( ), kun liitetään suurta tehoa vaativa laite tai kun liitetään useita laitteita. Odota sen jälkeen, kunnes generaattori mukautunut kuormitukseen, kytke sitten tarvittaessa energiansäästökytkin päälle.

8.4. Sähköturvallisuus

Sähköisten tulojohtojen ja liitettyjen laitteiden on oltava moitteettomassa kunnossa.

Virta-aggregaattia ei saa koskaan yhdistää sähköverkkoon (pistorasiaan).

Johtopituudet sähkölaitteisiin on pidettävä mahdollisimman lyhyenä.

8.5 Maadoitus

Staattisten varauksien poisjohtamiseksi voidaan kotelo maadoittaa. Liitä tätä varten johto yhdellä puolella virta-aggregaatin maadoitusliitäntään (3) ja toisella puolella ulkoiseen maattoon (esim. sauvamaadoittimeen).

8.6 12 V:n liitäntä

12 V DC -liitännästä (14) voidaan ladata 12 V:n akku käyttäen mukana toimitettua kaapelia (A).

Kun ylikuormitussuoja on lauennut ja ylikuormituksen merkkivalo palaa punaisena, voidaan generaattorin lähtöteho palauttaa Reset-painikkeella. Moottoria ei tällöin tarvitse käynnistää kokonaan uudelleen.

Paina "RESET"-painiketta 1 sekunnin ajan, kunnes lamppu (punainen) sammuu ja toimintanäytön valo (vihreä) syttyy. Jos ylikuormitussuoja ei ole lauennut, Reset-painikkeella ei ole vaikutusta.

8.8 Näyttö-painike (13)

Näyttö-painikkeella voidaan näyttää vuorotellen seuraavat tiedot

• Moottorin kierrosluku
• Moottorin käyntiaika tunteina ja minuutteina
• Volti + Hz-arvo

Jos näyttöä ei käytetä, se sammuu itsestään noin 20 sekunnin kuluttua.

9. Huolto

⚠️ VAROITUS

• Suorita huoltotyöt vain moottorin ollessa sammutettuna.
• Vedä sytytystulppapistoke irti sytytystulpasta

Öljynvaihto (kuvat 6, 8 ja 9)

Vaihda moottoriöljy ensimmäisten 25 käyttötunnin jälkeen ja sen jälkeen 50 käyttötunnin tai kolmen kuukauden välein.

Moottoriöljyä vaihdettaessa moottorin on oltava käyt- tölämpötilassa.

• Kun vaihdat öljyn, varaa käyttöön sopiva säiliö, josta öljy ei vuoda ulos.
• Poista suojus (6) (kuva 6).
• Avaa ruuvi (8a), jotta öljy ei tahri johtoa. Johto tulisi mieluiten siirtää sivulle.
• Avaa sen jälkeen kumitulppa (9a) (kuvat 8 - 9) ja poista öljynmittatikku.
• Avaa sitten öljynpoistoruuvi (9b) (kuva 9)
• Valuta vanha öljy sopivaan keräyssäiliöön.
• Kokoa osat sen jälkeen käänetyssä järjestyksessä.
• Huomaa uutta öljyä täyttäessäsi, että suositeltua öljymäärää ei tule täyttää kerralla, koska öljyä vaihdettaessa järjestelmään jää aina hieman öljyä.
• Tarkasta öljyntaso kohdassa "Öljyntason tarkastus" kuvatulla tavalla.
• Hävitä vanha öljy asianmukaisella tavalla. Toimita vanha öljy asianmukaiseen keräyspaikkaan. Useimmat bensiiniasemat, korjaamot tai materiaalien käsittelylaitokset ottavat vastaan käytettyä öljyä ilman veloitusta.

llmansuodatin

Ilmansuodattimen usein toistuva puhdistus auttaa ehkäisemään kaasuttimen toimintahäiriöitä. Puhdista ilmansuodatin säännöllisesti, erityisesti silloin, kun työskennellään pölyisessä ympäristössä.

Puhdista ilmansuodatin

• Ilmansuodatin on puhdistettava 30 käyttötunnin välein. (Kun työskennellään pölyisessä ympäristössä, ilmansuodatin on puhdistettava työn päätyttyä)
  • Poista suojus (10a) (kuvat 10 - 11)
• Poista ilmansuodattimen kansi avaamalla kaksi ristipääruuvia (12a ja 12b). (Kuva 12)
• Poista suodatinelementti.
• Puhdista suodatinelementti saippuavedellä, huuhtele sen jälkeen puhtaalla vedellä ja anna kuivua ennen takaisin asentamista.
• Kokoaminen tehdään päinvastaisessa järjestyksessä

⚠️ VAROITUS

ÄLÄ KOSKAAN käytä ilmansuodatinpanoksen puhdistukseen bensiiniä tai liuotinaineita, joiden sytty-mispiste on alhainen. Seurauksena voi olla tulipalo tai räjähdys.

OHJE

Älä koskaan käytä moottoria ilman ilmansuodatinpanosta tai sen ollessa vioittunut. Silloin moottoriin pääsee likaa, mistä voi seurata erittäin vakavia mootorivaurioita. Jälleenmyyjä ja valmistaja eivät ota sellaisessa tapauksessa mitään vastuuta ja takuu raukeaa.

Sytytystulpan tarkastus, puhdistus ja vaihtaminen

Tarkasta sytytystulpan likaisuus ja nokisuus 10 käyttötunnin jälkeen. Puhdista se tarvittaessa kupariharjalla. Huolla sytytystulppa jälleen 50 käyttötunnin jälkeen.

• Avaa suojus (10a) (kuva 10)
- Poista sytytyskaapeli ja liitin. (Kuva 13)
- Poista lika sytytystulpan kannasta.
- Irrota sytytystulppa mukana toimitetulla sytytystulppa-avaimella (E).
- Tarkasta sytytystulppa silmämääräisesti. Poista mahdolliset kerrostumat teräsharjalla.
- Etsi värjäytyneitä kohtia sytytystulpan yläosasta. Värin tulee olla vaalea.
- Tarkasta sytytystulpan rako. Hyväksyttävä rakoväli on 0,6 - 0,7 mm (kuva 14).
- Asenna sytytystulppa varovaisesti käsin.
- Kun sytytystulppa on asetettu paikalleen, kiristä se tulpanavaajalla.
- Liitä sytytyskaapeli liittimellä sytytystulppaan.

OHJE

Löysä sytytystulppa voi ylikuumentua ja vahingoittaa moottoria. Sytytystulpan liian voimakas kiristäminen voi vahingoittaa kierrettä sylinterinkannessa.

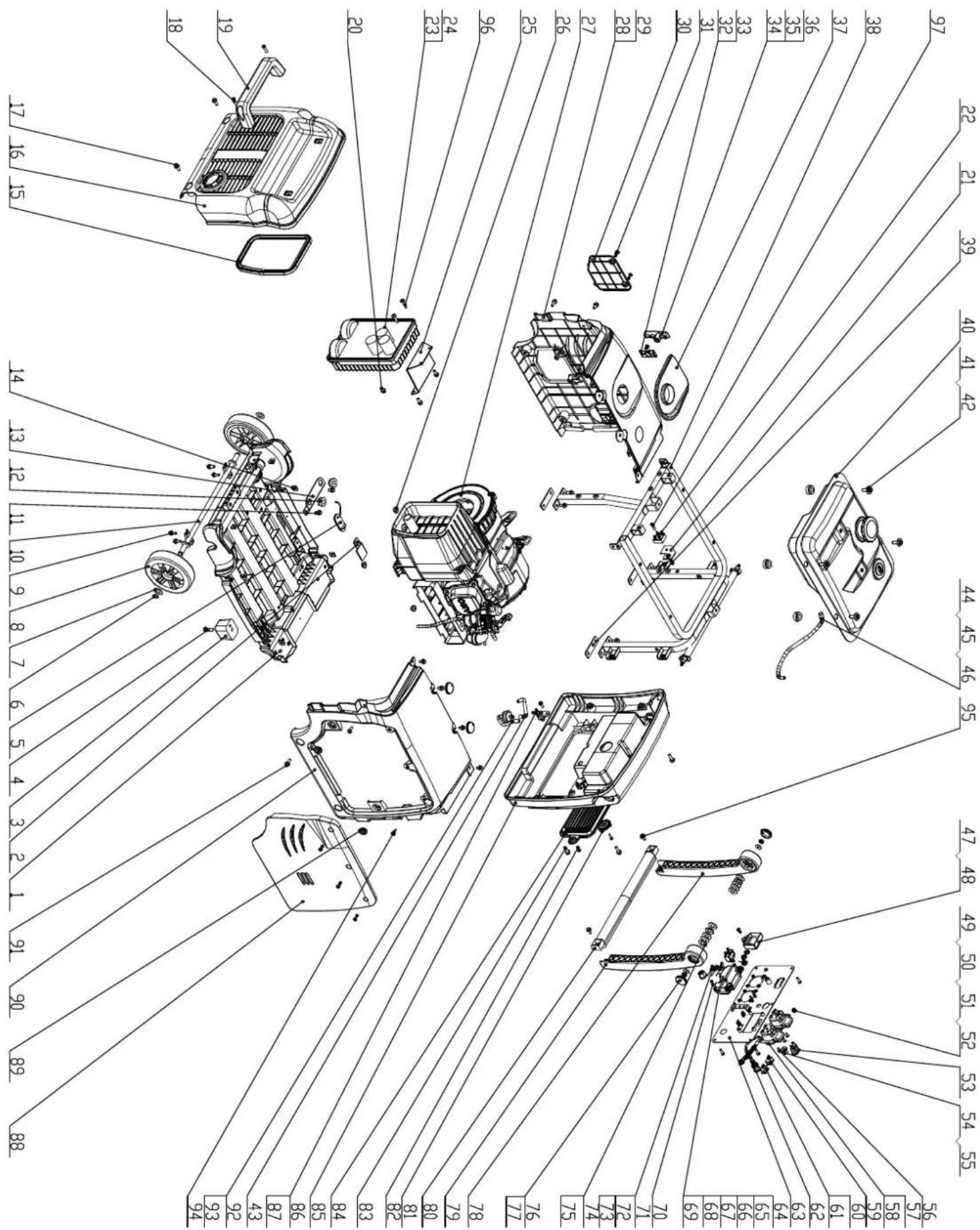

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Sytytystulppa

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

10. Varastointi

1. Suorita kaikki yleiset huoltotyöt, jotka on kuvattu käyttöohjeen kappaleessa Huolto.
2. Poista polttoaine säiliöstä (käytä tätä varten hyvin varustetuissa liikkeissä myytävää muodista ben- siinipumppua).

3. Kun polttoaine on poistunut, käynnistä kone.

4. Anna koneen käydä tyhjäkäynnillä, kunnes se pysähtyy. Se puhdistaa kaasuttimen siinä vielä olevasta polttoaineesta.

5. Anna koneen jäähtyä (noin 5 minuuttia)
6. Poista sytytystulppa.
7. Täytä yksi teelusikallinen 2-tahtimoottoriöljyä palokammioon. Vedä käynnistysnarusta varovaisesti useita kertoja, jotta öljy kastelee sisäpuoliset rakenneosat.
8. Aseta sytytystulppa jälleen paikalleen.
9. Puhdista koneen ulkoinen kotelo.
10. Säilytä konetta viileässä, kuivassa paikassa loitol- la syttymislähteistä ja palavista aineista.

Uudelleenkäyttöönotto

1. Poista sytytystulppa.
2. Vedä käynnistysnarusta useita kertoja puhdis-taaksesi palokammion siinä vielä olevasta öljystä.
3. Puhdista sytytystulpan kosketin tai aseta uusi sy- tytystulppa.
4. Täytä säiliö.

11. Kuljetus

⚠️ VAROITUS

Ennen kuin konetta kuljetetaan tai ennen kuin se py- säköidään sisälle, moottorin on annettava jäähtyä, jotta vältetään palovammat ja tulipalovaara.

Jos laitetta aiotaan kuljettaa, tyhjennä ensin bensiinisäiliö. Puhdista laite karkeasta liasta harjalla tai kä-siharjalla.

12. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtais- ten tietojensa poistamisesta laitteesta!

• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.

• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksi-tyistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähköja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Paristoja ja akkuja koskevaan lakiin liittyvä huomautus

Käytetyt paristot ja akut eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Jotta paristojen ja akkujen poistaminen sähkölaitteesta olisi turvallisempaa ja saadaksesi lisätietoja niiden tyypistä tai kemiallisesta järjestelmästä, tu-tustu käyttö- tai asennusohjeessa oleviin tietoihin.
• Paristojen ja akkujen omistajan tai käyttäjän velvollisuutena on toimittaa nämä osat lain mukaisella ta-valla kierrätykseen. Palautusmäärien on vastattava normaalia kotitalouksissa syntyvää määrää.
• Käytetyt paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, joista voi aiheutua vaaraa ympäristölle ja ihmisten terveydelle. Käytettyjen paristojen ja akkujen lajittelu ja niiden sisältämien materiaalien asianmukainen käsittely on tärkeää ympäristön ja terveyden suojelun kannalta.
• Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää sekajätteen mukana.

• Jos roskalaatikkosymbolin alapuolella on lisäksi merkinnät Hg, Cd tai Pb, se tarkoittaa seuraavaa:

• Hg: Paristo sisältää yli 0,0005 % elohopeaa

• Cd: Paristo sisältää yli 0,002 % kadmiumia
• Pb: Paristo sisältää yli 0,004 % Iyijyä

- Akut ja paristot voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
• Paristojen ja akkujen myyntipaikat
• Käytettyjen paristojen ja akkujen yleiset vastaanottopisteet
• Valmistajan vastaanottopiste (jos ei ole mukana yleisessä kierrätysjärjestelmässä)

- Tämä koskee vain akkuja ja paristoja, jotka myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2006/66/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen akkujen ja paristojen hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Irrota akku ennen laitteen hävittämistä

• Integroitu akku on irrotettava ennen laitteen hävittämistä ja lajiteltava ympäristönsuojelumääräysten edellyttämällä tavalla.
• Teippaa avoimet koskettimet kiinni ja pakkaa akku niin, että se ei liiku pakkauksen sisällä. Noudata myös mahdollisia täydentäviä kansallisia määräyksiä.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen laitteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

13. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottoria ei voi käynnistää Sytytystulppa karstaantunutei polttoainettaMoottorissa on liian vähän öljyäAkku tyhjä	Puhdista sytytystulppa, tai vaihda se.Kipinäväli 0,6 mmLisää polttoainettaTarkasta öljytasoVaihda akku
Generaattorissa on liian vähän jännitettä tai ei lainkaan	Säädin tai kondensaattori viallinen Ilmansuodatin likainen	Ota yhteyttä alan liikkeeseenPuhdista tai vaihda suodatin
