MANUALE UTENTE SG950 SCHEPPACH

1. Introduzione 28
2. Descrizione dell'apparecchio 28
3. Prodotto ed accessori in dotazione 29
4. Uso corretto 29
5. Avvertenze generali di sicurezza 29
6. Caratteristiche tecniche 32
7. Prima della messa in esercizio 33
8. Uso 34
9. Pulizia, manutenzione e conservazione 35
10. Smaltimento e riciclaggio 37
11. Eliminazione delle anomalie 37
12. Dichiarazione di conformità 147

Spiegazione dei symboli sull'apparecchio

L'uso di symboli nel presente manuale ha lo scopo di convogliare l'attenzione dellettore sui possibili rischi. I symboli di sicurezza e le spiegazioni che li arrivagnano devono essere compresi perfettamente. Gli avvertimenti in se non eliminano i rischi e non possono sostituire le misure idonee ad evitare gli incidenti.

Leggere il manuale operativo. Prima dell'uso,fare riferimento alla sezione corrispondente all'interno del presente manuale operativo.

Importante. Parti calde. Mantenere un'adeguata distance.

Importante. Spagnere il motore prima di eseguire il rifornimento. Non fare rifornimento durante il funzionamento.

Importante. Il gas di scarico è velenoso; non lavorare all'interno di un'area non ventilata.

Indossare una protezione acustica. Indossate quanti di protezione.

Conformarsi alle norme di sicurezza in vigore.

Riciclare il materiale indesiderato,prove di procederne allo smaltimento. Tutti i dispositivi e l'imballaggio dovrebbero essere classificati e portati presso un centro di riciclaggio locale,in modo da poter essere smaltiti in modo ecologico.

Fare attentione quando si manipola carburante e lubricanti!

Rimuovere il cavo di accensione prima di svolgere operazioni di manutenzione e leggere le istruzioni per l'uso.

Non esporre alla pioggia.

Il motore di avviamento genera scintille elettriche. Tale accensione mediana scintille elettriche più far prendere fuoco ai gas inflammabili presenti nelle vicinanze.

È assolutamente vietato usare fiamme libero o fumare vicino al dispositivo!

1. INTRODUZIONE

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività ed augmentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli adesso collegati. L'eta minima richiesta per gli operatori delve assere assolutamente risospettata.

Oltreagli avvisidi sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a但这a apparecchiatura o a causa di但这a in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installment e sostituzione di ricambi non originali,
• utilizzo non conforme.

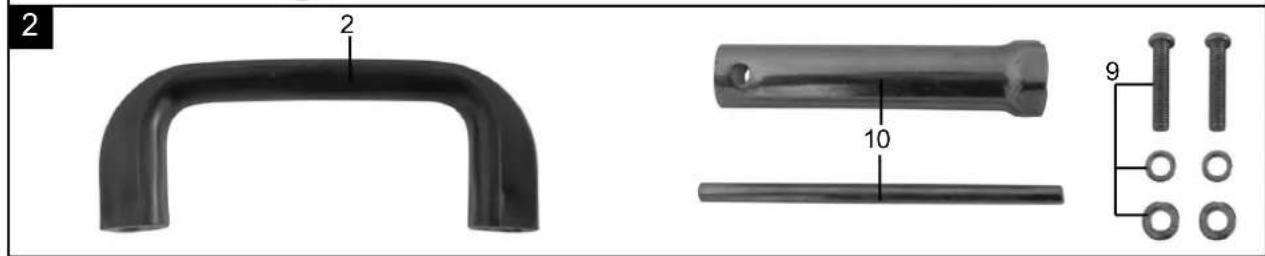

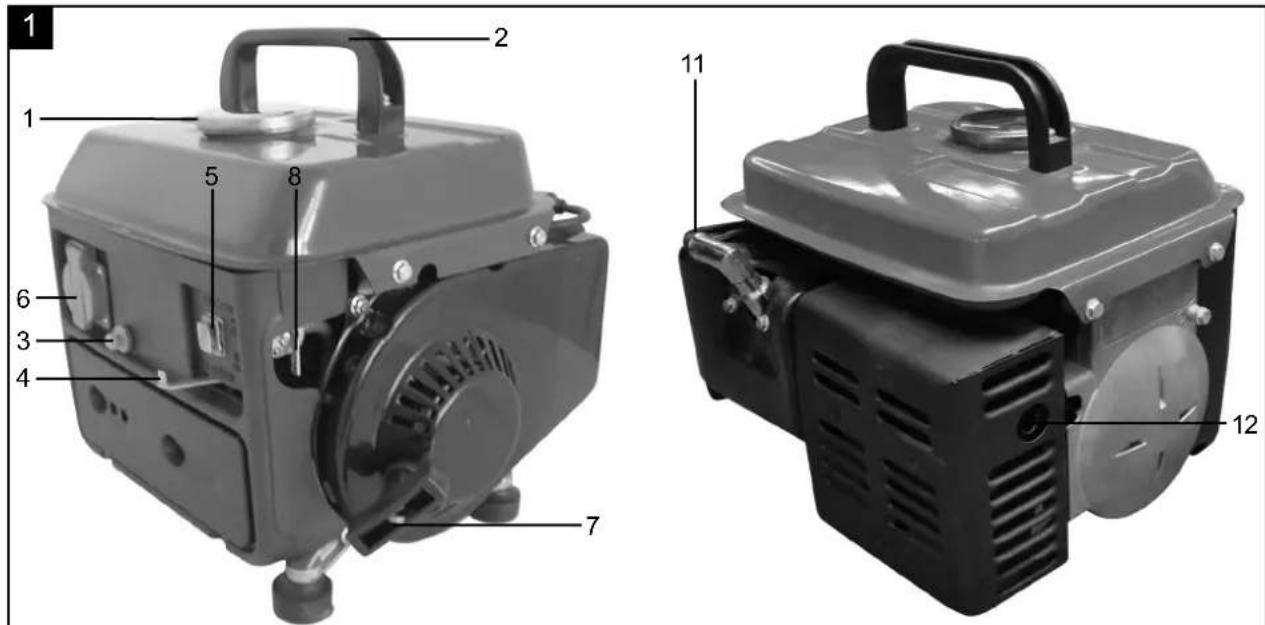

2.DESCrizIONE DELL'APPARECCHIO (FIG.1-2)

1. Tappo del serbatoio	5. Interruttore ON/OFF	9. Set di viti per montaggio della maniglia di trasporto
2. Maniglia 6. Presa 230 V ~	10. Chiave della candela	di accensione
3. Dispositivo di sicurezza	7. Avviatore autoavvolgente	11. accensione
4. Levetta della valvola dell'aria	8. Rubinetto della benzina	12. scarico

3.PRODOTTO ED ACCESSORIN DOTAZIONE

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
  Rimuovere il materiale d'imballaggio.
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono gliacare con sacchetti di plastica, film e piccoli pesz! Sussiste pericolodi ingerimento e soffocamento!

4. USO CORRETTO

L'apparecchio è adatto per tutti gli impieghi che prevedono un funzionamento con una fonte di tensione alternata di 230 V. Osservate attentamente le limitazioni nelle avvertenze di sicurezza. Lo scopo del generatore è l'azionamento di eletttroutensili e l'alimentazione di corrente per fonti di illuminazione. In caso di elettrodomestici controllate l'idoneità in base ai dati dei rispetti produttori. Nel dubbio, chiedete a un rivenditore autorizzato del rispectivo apparecchio.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operaatore, e non il costruttore, è responsabile dei danni e delle lesioni di agli tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o in attività equivalenti.

5. ISTRUZIONI DI SICUREZZA

Il generatore deve sempre essere usato attenendosi alle istruzioni del produttore, presenti all'interno del manuale di istruzioni.

Il produttore non sare responsabile in caso di uso inadeguato o di modifiche al dispositivo. Rispettare inoltre le disposizioni di sicurezza, il manuale per l'installazione e il funzionamento, comeanche le norme di prevenzione degli incidenti in vigore.

I dispositi vi con parti non corrette o mancanti, oppurezza un involucro di sicurezza, non devono essere messi in funzione. Il centro servizi vi fornirà le informazioni relative ai pezzi di ricambio.

1. Formazione

b) Leggere le istruzioni accuratamente. Prendere dimestichezza con i comandi e l'uso corretto dell'attrezzatura.
c) Non permettere mai ai bambini o a personne che non abbiano familiarità con la macchina di utilizzarla. Le norme locali possono limitare l'età dell'operaatore.
d) Non lavorare mai quando nelle vicinanze sono presenti persone, in particolare bambini, o animali.
e) Ricordarsi che la responsabilità in caso di incidenti o pericoli per altre persono o loro beni è dell'operatore o dell'utente.
f) Le attività di riparazione di maggiore entità devono essere eseguite da personale fornato in modo specifico.

2. Preparazione

a) ATTENZIONE-La benzina risulta altoamente inflammabile:

immagazzinate il carburante in recipienti progettati in modo specifico e approvati per tale scopo;
- eseguire il rifornimento solo all'aperto e non fumare durante la sua esecuzione;
- aggiungere carburante prima di avviare il motore. Non rimuovete mai il tappo del serbatoio della benzina se il motore è in moto o se è caldo;
- Se rovesciate la benzina, non tentate di avviare il motore, ma spostate la macchina alla zona in cui si è rovesciato il carburante e evitate di accendere fonti di ignizione finché i vapori della benzina non si siano dissipati;
- sostuire tutti i tappi del serbatoio della benzina e del contentatore in modo sicuro.

b) Sostituire le marmitte difettose;

c) Prima dell'uso, ispezionare sempre a vista gli strumenti per constatare eventuali segni di usura o danni. Sostituire gli elementi usurati o danneggiati e i bulloni in gruppo, in modo da mantenere l'equilibrio.
d) Non fumare vicino al generatore.
e) Non indossare abiti larghi, gioielli o oggetti simili che potrebbero essere afferrati nel dispositivo di avviamento o in altre parti in movimento.
f) Non insere né appoggiare mai alcun oggettne nelle aperture di ventilazione. Questo vale anche quando il generatore è spento. La mancata osservanza di tale pratica cui provocare lesioni o danni al generatore.
g) I gruppi di generazione possono essere caricati solo sono alla loro potenza nominale in condizioni ambiente di esercizio. Se si utilizza il gruppo di generazione in condizioni non conformi a quella di riferimento, come stabilito nella norma ISO 8528-8, e se il raffreddamento del motore e dell'alternatore non funziona correttamente, ad es. a seguito dell'utilizzo in aree limitate, è necessario ridurre la potenza.
h) É necessaria una riduzione della potenza a seguito dell'uso in condizioni di temperature elevate, altitudini e umidità come di seguito descritte.

Max temperatura d'esercizio: 40^
- Altitudini max: 1000 m
- Umidità max: 90%

3. Funzionamento

a) Non fare funzionare il motore in un'area ristretta dove è possibile che si accumuli monossido di carbonio pericoloso
b) Mantenere il generatore privo di olio, sporco e altre impurità.
c) Si prega di posizionare sempre il dispositivo su superfici piane e stabili.
d) Non azionare mai il dispositivo all'interno di edifici o in un ambiente privo di adeguata ventilazione, come miniere di carbone, cave, fosse e sentine. Fare attenzione al flusso e alla temperatura dell'aria.
e) Assicurarsi che i cavi di prolunga, i cavi di alimentazione e tutti i componenti elettrici siano in condizioni corrette
f) Non azionare mai strumenti elettrici con cavi danneggiati o difettosi.
g) Non azionare o mettere a magazzino il disposito con ambienti circostanti bagnati o umidi o su superfici alttamente conductrici, come rivestimenti metallici o strutture in acciaio.
h) Assicurarsi che ilsystema di assorbimento acustico e il filtrlo dell'aria funzionino correttamente. Queste parti fungono da protezione contro le fiamme in caso di mancata detonazione.
i) Prima di collegare i cavi elettrici, il dispositorio deve raggiungere la sua velocità massima. Scollegare i cavi prima di spegnere il motore.
j) Per evitare lesioni dovute a scarica elettrica, assicurarsi che il serbatoio del carburante sia completamente vuoto all'atto del collegamento dei cavi elettrici.
k) Il carico non deve superare la potenza contrassegnata sull'etichetta identificativa del generatore. Un sovraccarico cui poto causare danni o accorrciare la durata di vita del dispositivo.
1) Per evitare possibili lesioni da usione, non toccare il system di scarico o altre parti del motore o del generatore che diventano calde durante il funzionamento. Prestare attenzione agli averiti-menti presenti sul gruppo di generatione.
m) Non collegare il dispositivo a prese di corrente domestiche. Il gruppo di generatione non deve essere collegato adaltrisorgentidialimentazione, come adesempliaratedialimentazioneelettricaaziendale.

In casi speciali, dove si preveve un collegamento di riserva ai sistemi elettrici esistenti, quello deve essere eseguito esclusivamente da un elettricista qualificato che deve considerare le differenze tra l'azionamento dell'attrezzatura d'esercizio utilizzato la rete elettrica pubblica di alimentazione e l'azionamento del gruppo di genrazione.

n) Il motore non deve essere azionato ad una velocità di rotazione eccessiva. Il funzionamento del motore a una velocità di rotazione eccessiva fa augmentare il rischio di lesioni. I componenti che influenzano la velocità di rotazione non devono essere modificati o sostituiti.
o) Controllare regolarmente eventuali segni di perdite o traccce di abrasione nel sistema del carburante, come ad esempio tubi permeabili, morsetti allentati o mancanti e danni al serbatoio o al tappo dello stesso. Prima dell'uso, occorre riparare qualsiasi difetto.
p) Lavorare solo alla luce del giorno o con una buona illuminazione artificiale.
q) Non rimorchiare e non trasportare mai la macchina con il motore acceso
r) Arrestare il motore:

• tutte le volte che ci si allontana alla macchina
• prima di fare rifornimento

s) Prima di controllare o mettere a punto il generatore o il motore, la candela di accensione e il cavo di accensione rispettovamente devono essere rimossi per evitare un avviamento accidentale.

4. Manutenzione e stoccaggio

a) Mantenere ben stretti tutti i dadi, i bulloni e le viti per essere certi che l'attrezzatura funzioni in condizioni sicure.
b) Non stoccare mai l'attrezzatura con benzina nel serbatoio all'interno di un edificio dove i vapori potrebbero raggiungere una fiamma libera o una scintilla.
c) Lasciare raffreddare il motore prima di immagazzinarlo in un luogo recintato.
d) Per ridurre il pericolò di incendio, Maintainere il motore, la marmitta, il vano batteria e l'area di deposito della benzina privi di materiale vegetativo e grasso inccesso.
e) Sostituire a scopo di sicurezza le parti usurate o danneggiate.
f) Qualora sia necessario svuotare il serbatoio del carburante, si dovrebbe eseguire all'esterno tale operazione.

AVVERTIMENTI DI SICUREZZA SUPPLEMENTARI

• Non si devono effettuare modifiche al gruppo elettrogeno.
• Per la manutenzione e come accessori si devono utilizzare solo pezzi originali.
• Attenzione: pericolo di avvelamento, i gas di scarico non devono essere inalati.
• Tenete i bambini lontani dal gruppo ele trogeno.
• Attenzione: pericololo di usstioni, non tocc te l'impi anto di scarico e il gruppo motore.
  Utilizzate delle cuffie antirumore adeguate quando siete nelle vicinanze dell'apparecchio.
• Attenzione: la benzina e i vapori della benzina sono inflammabili ovvero esplosivi.
• Non utilizzate mai il gruppo elettrogeno in localinon areati. In caso di impiego in locali ben areati, i gas di scarico devono essere condotti direttamente all'aperto mediante un tubo flessibile di scarico.
• Attenzione:anche usando un tubo flessibile di scarico possocono fuoriuscire gas tossici. A causa del pericolodi incendio, il tubo di scarico non deve essere mai indirizzato verso sostanze in-fiammabili.
• Pericolo d'esplosion: non utilizzate mai il gruppo elettrogeno in locali con sostanze disponibile infiammabili.
• Non si deve modificare il numero di giri preim postato dal produttore. Si potrebbe danneggiare il gruppo elettrogeno o gli appearecchi collegati.
• Durante il trasporto si deve assicurare il gruppo elettrogeno contro lo scivolamento e il ribaltamento.
• Installate il generatore a una distance di almeno 1 m da edifici o apparecchi collegati.
• Mettete il generatore di corrente in un posto sicuro e piano. è vietato capovolgerlo, ribaltarlo o spostarlo durante l'esercizio.
• Spegnete sempre il motore durante il trasporto o il rifornimento di benzina.
• Fate attenuation che durante il rifornimento non sia versata della benzina sul motore o sull'impianto di scarico.
  Non usate mai i gruppi elettrogeni se piove o nevica.

• Non toccate mai il gruppo elettrogeno con le mani bagnate.

• Protegegetevi dai pericoli derivanti alla corrente elettrica. Usate all'aperto solo i cavi di prolunga omologati per quello e contrassegnati in modo correpondente (H07RN.).

• Nell'usare cavi di prolunga non si deve superare una lunghezza totale di 50m in caso di sezione di 1,5mm^2 e 100m in caso di 2,5mm^2 .
• Non si devono esquire modifiche alle installazioni del motore e del generatore.
• I lavori di riparazione e di regolazione d vono essere eseguiti solo da tecnici autorizzati.
  Non riempite o svuotate il serbatoio nelle vicinanzi di fiamme vivo, fuoco o scintille. Non fumare!
• Non toccate parti mosse meccanicame te o molto calde. Non togliete nessuna copertura di protezione.
  Gli apparecchi non devono essere esposti ad umidità o polvere. Temperatura ambiente consentita da -10 a +40^ , altitudine max. sul livello del mare di 1000 m, umidità relativa dell'aria: 90% (senza formazione di condensa).
• Il generatore viene azionato da un motore a combustione che produce calore nell'area dello scappamento (sulla parte opposta alle prese di corrente) e della sua parte finale. Evitate la vicinanza a queste superfici visto il pericolo di usioni cutanee.
  I valori indicate nelle caratteristiche tecniche per il livello di potenza acustica (LWA) ed il livello di pressione acustica (LWM) rappresentano dei livelli di emissione e non necessariamente dei livelli sicuri di lavoro. Dato che non c'è relazione fra il livello di emissione e quello di immissione, non è possibile uso in modo affidabile per determinare la necessità di altre eventuali misure cautelative. Tra i fattori che influiscono su livello effettivo del livello di immissione per gli operatori ci sono le caratteristiche dell'ambiente di lavoro,altre fonti di rumore ecc. come per es. il numero delle macchine e delle lavorazioni vicine, comeanche la durata dell'esposizione al rumore degli operatori. Il livello di immissione consentito più inoltre variate da un paese all'alto. Queste informazioni danno tuttavia la possibilità all'utilizzatore della macchina di eseguire una migliorie valutazione dei rischi e dei pericolli.
• Non usate dispositivi elettrici (neanche prolunghe e connettori) difettosi.

AVVERTIMENTO！

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate toutes le avvertenze e le istruzioni per eventuali necessità future.

6. CARATTERISTIC TECHNICHE

Modello SG950
Generatore sincrono
Tipodi protezione IP23M
Potenza continua S1 (RPR) 650VA / 650W
Potenza massima S2 2 min. 720VA / 720W
Tensione nominale 230V~
Corrente nominale 2,8A ~
Frequenza	50 Hz
Tipodi motore azionamento	a 2 tempi, raffreddato ad aria
Classe di qualità	Classe B
Classe di prestazioni	G1
Potenza max.	63cm³
Carburante	1,2 kW / 2,0 PS
Volume serbatoio	mix 1:40
Consumo con carico 3/4	4,0 l
Peso:	ca. 0,8 l/h
Weight	17 kg
Livello di pressione acustica LpA:	71 dB(A)
Livello di potenza acustica LWA / Incertezza K	94 dB(A) / 2 dB(A)
Altezza massima installment (s.l.m.)	1000 m
Max temperatura d'esercizio 40°C
Tipodi candela di accensione LD F6TC
Tipodi carburante Benzina alla piombo o 90 Ottani (E5)

Modalità operativa S1 (esercizio continuo)

L'apparecchio può essere fatto fatto in modo continuo con la potenzaindicata.

Modalità operativa S2 (esercizio breve)

L'apparecchio può essere fatto fatto funzionare brevamente con la potenza indicata. Poi l'apparecchio deve rinanere ferma per un intervallo di tempo per non surriscaldarsiccessivamente.

7. PRIMA DELLA MESSA IN ESERCIZIO

7.1 Sicurezza elettrica

• I cavi elettrici di alimentazione e gli appearecchi collgati devono essere in perfette condizioni.
• Si devono collegare solo appearecchi con dati di tensione che corrispondano alla tensione in uscita del gruppo elettrogeno.
  Non collegate mai il gruppo elettrogeno alla rete elettrica (presa di corrente).
• Utilizzate cavi tra generatore ed utente i più corti possibili.

7.2 Protezione ambientale

• Consegnate il materiale sporco di manutenzione e di esercizio presso un apposto punto di raccolta.
• Portate il materiale di imballaggio, il metallo e le materie plastiche ai centri di riciclaggio.

7.3 Montaggio

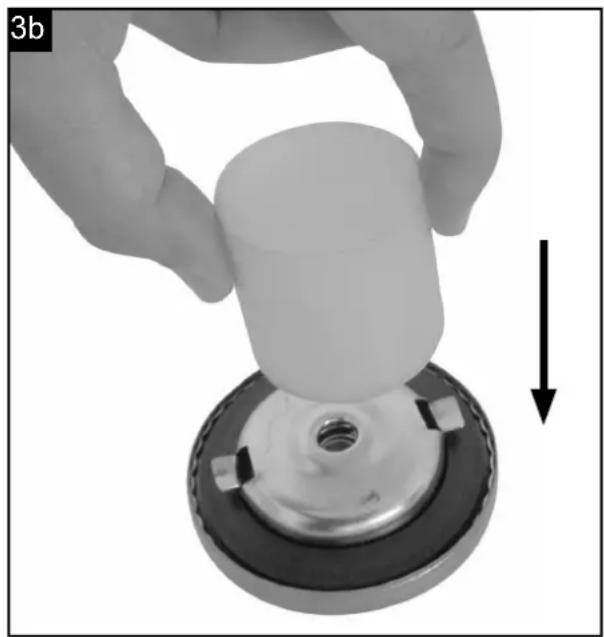

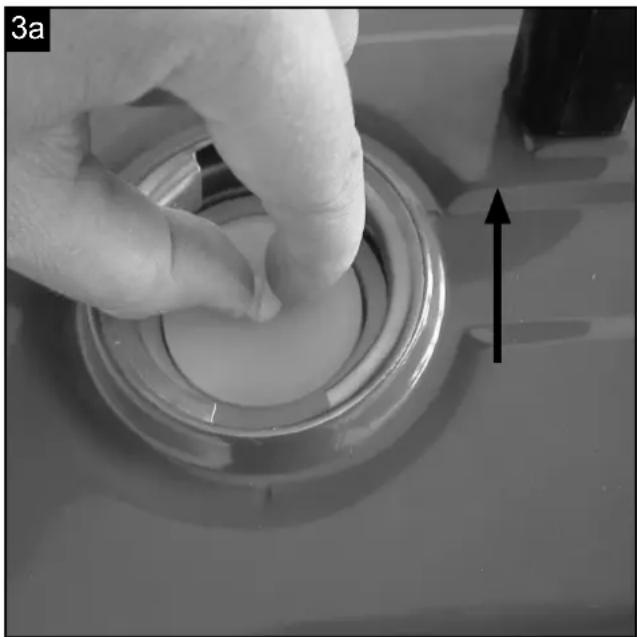

• Estraete il misurino dal serbatoio (Fig. 3a) e insertelto nella cavity nella parte inferiore del coperchio del serbatoio (Fig. 3b).

Utilizzare su entrambi i lati 1 vite e 1 rondella (9) per fissare la maniglia di trasporto (2) sul serbatoio (Fig.3)

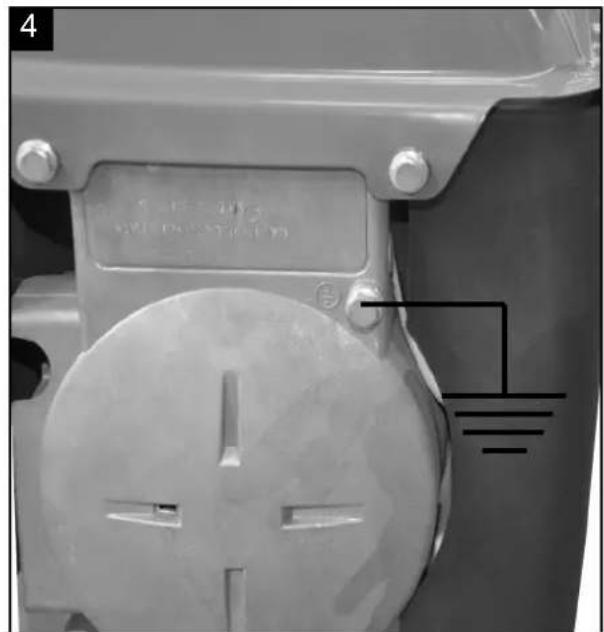

7.4 Messa a terra

Per la conduczione delle cariche elettriche è consentita una messa a terra del rivestimento. A tal fine collegate un cavo con un'estremità all'attacco di terra del generatore (Fig. 4) e con l'altra ad una massa esterna (per es. un picchetto di massa).

8. USO

Attenzione! Prima della prima messa in esercizio dovete riempire il serbatoio con una miscela di benzina avente un rapporto di 1:40. A tal scopo potete utilizzato il misurino (Fig. 3b) che si trovava all'interno del serbatoio (Attenzione: ad agli tacca corrisponde una quantità di 20ml ). La miscela di benzina deve essere agitata prima di essere versata nel serbatoio.

• Controllate il livello del carburante, rabboccatelo se necessario.
• Provvedete a una ventilazione sufficiente dell'apparecchio.
• Accertatevi che il cavo di accensione sia collegato alla candela.
• Controllate le dirette vicinanziè del gruppo elettro geno.
• Staccate gli apparecchi elettrici eventualmente collegati al gruppo elettrogeno.

Miscela	benzina normale senza piombo	olio a 2 tempi
1:40	1| 25 ml
	2| 50 ml
	3| 75 ml
	4| 100 ml

• Prima dell'avviamento, assicurarsi che non siano stati collegati dispositivi al generatore.
• Aprite il rubinetto della benzina (8) ruotandolo verso il basso.
• Portate l'interruttore ON/OFF (5) con la chiave in posizione "ON".
• Portate la levetta dell'aria (4) in posizione 101. Avviate il motore con l'avviatore autoavvolgente (7); Riportare l'avviatore invertente a mano lentamente e con delicatezza nella sua posizione originale tirando con forza l'impugnatura; se il motore non dovesse avviarsi tirate ancora una volta l'impugnatura. Nota: quando si avvia il motore per la primissima volta. Sarà necessario un dato numero di tentativi per avviare il motore, fino a quando il carburante non si sa spostato dal serbatoio al motore.
• Dopo l'avvio del motore riportate indietro la levetta dell'aria (4).

Attenzione!

In caso di avviamento con avviatore autoavvolgente è possibile che a causa di un improvviso contraccolpo dovuto al motore che si avvia vengano causate lesioni alle mani. Portate dei quanti al momento dell'accensione.

8.2 Sollecitazione del gruppo elettrogeno

• Controllare che l'interruttore di avviamento del dispositivo sia in posizione off prima di collegarlo al generatore.
• Collegare l'apparecchio da alimentare alla presa (6) da 230V

Attenzione :

Questa presa può essere sollecitata in modo durevole (S1) con 650 W e brevamente (S2) per max. 2 minuti con 720 W.

• Il generatore di corrente è adatto per apparecchi a corrente alternata di 230V
• Non collegate il genereatore alla rete elettrica di casa, perché ne posso Deliverare dei danni al genereatore o ad altre apparecchiature elettriche in casa.

Note: alcuni apparetti elettrici (seghetti alternativi a motore, trapani) possono aver un assorbi-mentation di corrente maggiore se utilizzati in condizioni difficili.

8.3 Spagnere il motore

Fare funzionare brevamente il gruppo elettrogeno senza sollecitazione prima di spegnerlo in modo che possa "raffreddarsi".

• Portate l'interruttore ON/OFF (5) con la chiave in posizione "OFF".
• Chiudete il rubinetto della benzina Attenzione! Il gruppo elettrogeno è dotato di una protezione contro i svraccarichi. Esso disinserisce la presa (6). Premendo la protezione contro i sovracco-richi (3) si può riattivare la presa (6).

9. PULIZIA, MANUTENZIONE E CONSERVAZIONE

Spegnete il motore prima di agli lavoro di pulizia e manutenzione e sfilate il connettore della can-dela alla candela.

Attenzione! Spegnete subito l'apparecchio e rivolgetevi al servizio assistenza:

• in caso di vibrazioni o di rumori insoliti;
  se il motore sembra sopposto a sovraccarico o spesso non si accende;

9.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione Bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché queste ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

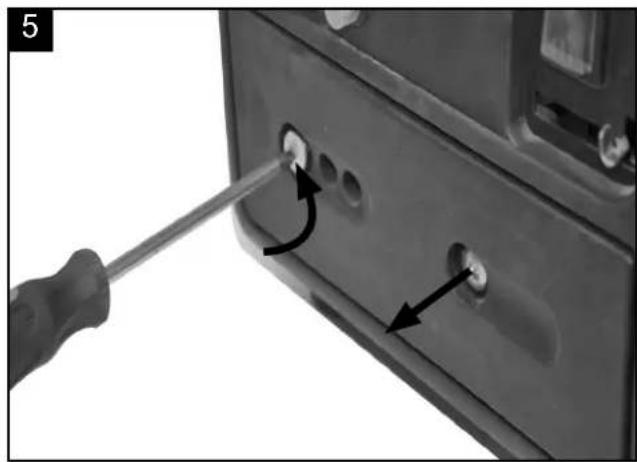

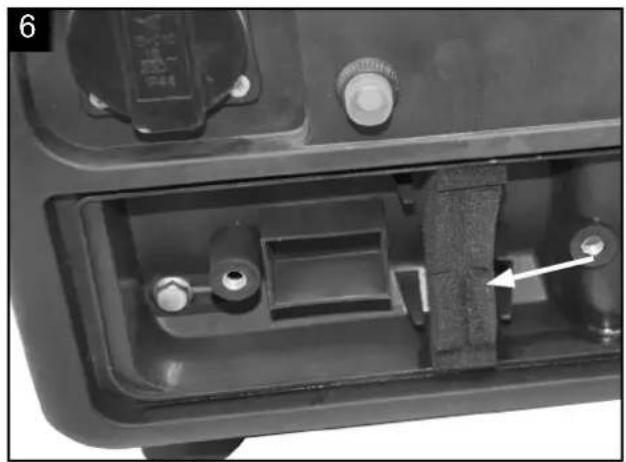

9.2 Filtro dell'aria (Fig. 5/6)

Il filtrò dell'aria dovrebbe essere pulito agli ore di esercizio.
- Togliete il coperchio del filtrò dell'aria (Fig. 5)
- Togliete I'elemento filtrante (Fig. 6)
- Pulite l'elemento filtrante con acqua saponata, ris ciacquatelo con acqua limpida e lasciatelo quando asciugare bene prima di rimontarlo.
L'assemblaggio avviene nell'ordine inverso.

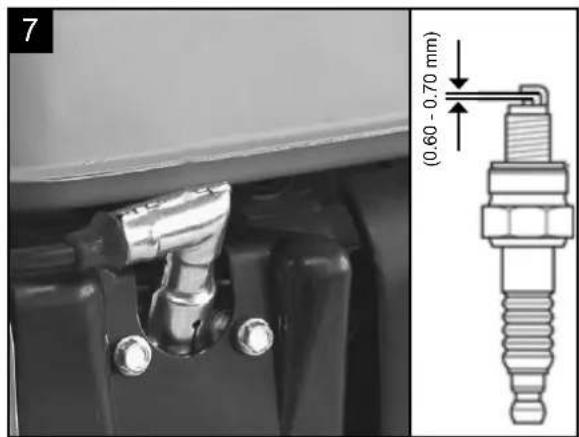

9.3. Candela di accensione (fig. 7)

Controllare la candela per lo sporco e la sporcizia dopo 10 ore di funzionamento e, se necessario, pulire con una spazzola di filo di rame. Successivement la manutenzione della candela agli 50 ore di funzionamento.

• Rimuovere il tappo della candelà di accensione.
• Eliminare qualsiasi traccia di sporco presente in-torno alla base della candela di accensione.
  Utilizzare la chiave per rimuovere la candela di accensione.
• Ispezione a vista la candela. Rimuovere i depositi di carbonio utilizzato una spazzola metallica.
• Controllare un eventuale scolorimento nella parte superiore della candela. Il colore standard dovrebè essere marrone rossiccio.
• Controllare l'apertura della candelà di accensione. Un'apertura accettabile dovrebbe essere compresa tra i valori 0,6-0,7mm
• Installare / reinstallare con cura la candela a mano
• Quando la candela di accensione è stata inserita nella sua sede, stringere con la chiave per candele.
• Reinstallare il tappo della candela di accensione nella parte superiore della candela.

9.4 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

9.5 Conservazione

Attenzione: un errore durante l'esecuzione di queste operazioni cui provocare la formazione di depositi sulla parete interna del carburatore, con seguente avviamento difficultoso o danni permanenti all'apparecchio.

1. Eseguite tutti i lavori di manutenzione

2. Togliete il carburante dal serbatoio (a tal fine utilizzate una pompa per benzina di plastica comunamente reperibile in commercio presso un centro fai-da-te).

3. Dopo aver molto il carburante, avviate l'apparecchio.

4. Fate girare al minimo l'utensile fino a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.
5. Fate raffreddare l'apparecchio (ca. 5 minuti).
6. Togliete la candela di accensione (vedi punto 7.3).
7. Versate nel vano di combustione un cucchiaino di olio per motori a 2 tempi. Tirate con cautela la corda di avviamo un paio di volte, per umettare i componenti interni con l'olio. Inserite di nuovo la candelà di accensione.
8. Pulite l'involucro esterno dell'apparecchio.
9. Conservate l'utensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combusti bilii.

Concimi o altri prodotti chimici per il giardinaggio contengono spesso sostanze che accelerano la corrosione dei metalli. Non conservate l'apparecchio al di sopra o nelle vicinanze di concimi o altri prodotti chimici.

Rimessa in esercizio

1. Togliete la candela di accensione.
2. Tirate la corda dello starter più volte per pulire il vano di combustione da residui di olio.
3. Pulite i contatti della candela di accensione o mettetene una nuova.
4. Riempite il serbatoio.

Transporto

Se desiderate trasportare l'apparecchio, vuotate prima il serbatoio della benzina come descripto al punto 2 nel capitolo Conservazione. Pulite regolarmente l'apparecchio con una spazzola o con uno scopino per togliere lo sporco più grossolano.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Partisoggeteadusura*:scintillaa

• non necessariamente compreso tra gli elementi forniti!

10. SMALTIMENTO ERICICLAGGIO

L'apparecchio si trova in una confione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

11. ELIMINAZIONE DELLE ANOMALIE

Anomalia Causa Intervento
Il motore non si avvia	Candela di accensione sporca Manca il carburante	Pulire la candela di accensione,distance elettrodi 0,6 mm. Rabboccare il carburante.
Il generatore ha troppo poca o nessuna ten-sione	Regolatore o condensatore difettoso È intervenuto l'interruttore di protezione contro le sovracorrenti Filtro dell'aria sporco	Rivolgersi ad un rivenditore specializzato. Azionare l'interruttore e diminuire gli utenti. Pulire o sostituire ilhetto.

Table of contents:

Page:

Vizi evidenti vanno segnalati entro 8 giorni alla risicenza della merce, altrimenti decadono tutti i dati di dellacquirente inerenti a viz di genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre machine per tutti il periodo legale di garanzia a decorrente della segna in maniera tale che sestitulano gratuiteomatici qual siali componente che nelle tare periodo presenti dei viz di

materiale o di fabricazione tali da renderio inutilizzabile. Per componenti non fabbricati da moi garantiamo solo nella misura nella quale non stessi possiamo rivendicare diritti a garanzia nei confronti dei nosti fornitori. Le speze per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude prese di risoluzione per vizi, di riduzione o ulterior prese di risardimento danni.

Garantia ES
