SG950 - Générateur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur synchrone
Marque	Scheppach
Modèle	SG950
Puissance continue (S1)	650 VA / 650 W
Puissance maximale (S2, 2 min)	720 VA / 720 W
Tension nominale	230 V~
Courant nominal	2,8 A
Fréquence	50 Hz
Type de protection	IP23M
Moteur	2 temps refroidi par air, 63 cm³, 1,2 kW / 2,0 PS
Carburant	Mélange essence sans plomb (indice 90) et huile 2 temps (1:40)
Capacité du réservoir	4,0 L
Consommation (à 3/4 charge)	Environ 0,8 L/h
Poids	17 kg
Niveau de pression acoustique (LpA)	71 dB(A)
Niveau de puissance acoustique (LWA)	94 dB(A)
Bougie d'allumage	F6TC
Température de service max.	40°C
Altitude max. d'installation	1000 m
Humidité relative max.	90 % (non condensante)
Type de prise	1 prise 230 V~ (type womelle)
Protection contre les surcharges	Oui (disjoncteur réarmable)
Fonctions principales	Alimentation d'outils électriques et éclairage en 230 V~
Entretien et nettoyage	Nettoyage régulier, filtre à air toutes les 30 h, bougie toutes les 50 h

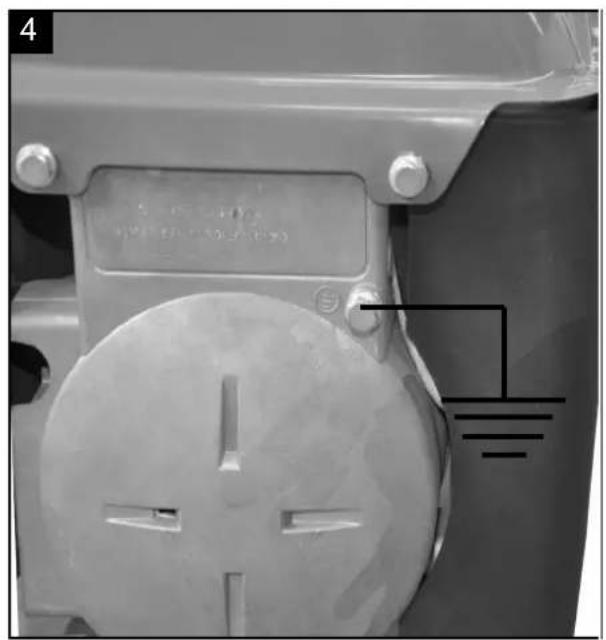

Sécurité	Arrêt d'urgence, protection thermique, mise à la terre possible
Pièces d'usure	Bougie d'allumage, filtre à air

FOIRE AUX QUESTIONS - SG950 SCHEPPACH

Quel carburant utiliser pour le générateur Scheppach SG950 ?

Utilisez un mélange d'essence sans plomb (indice octane 90, E5) et d'huile deux temps dans un rapport de 1:40. Versez 20 ml d'huile par litre d'essence. Secouez bien avant de remplir le réservoir.

Comment démarrer le générateur ?

Ouvrez le robinet d'essence (vers le bas), mettez l'interrupteur marche/arrêt sur ON, placez le levier de starter sur position 01, puis tirez sur le démarreur à lanceur jusqu'à ce que le moteur démarre. Repoussez le starter après démarrage.

Quelle est la puissance maximale que je peux utiliser ?

En continu (mode S1), la puissance est de 650 W. Par intermittence (mode S2, max 2 minutes), vous pouvez utiliser 720 W. Ne dépassez pas ces valeurs pour éviter la surcharge.

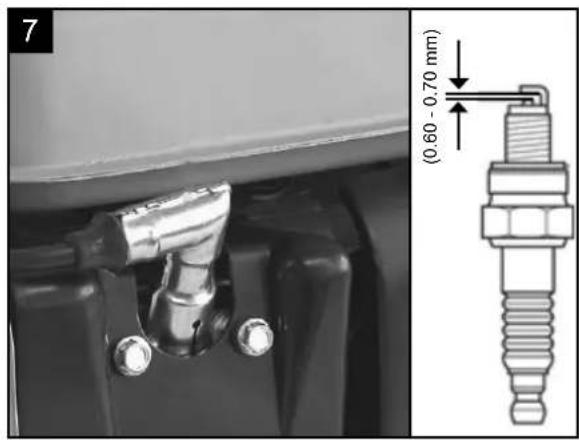

Comment entretenir la bougie d'allumage ?

Après les 10 premières heures, vérifiez la bougie. Nettoyez les dépôts avec une brosse métallique et contrôlez l'écartement des électrodes : 0,6 à 0,7 mm. Remplacez la bougie si nécessaire (type F6TC).

Que faire si le générateur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la bougie et son capuchon, le filtre à air, et assurez-vous que l'interrupteur est sur ON. Si la bougie est encrassée, nettoyez-la. Si le problème persiste, consultez un spécialiste.

Puis-je connecter le générateur au réseau domestique ?

Non, ne branchez jamais le générateur sur une prise domestique. Cela pourrait endommager l'appareil et votre installation électrique. Utilisez uniquement des rallonges adaptées (H07RN) de section 1,5 mm² max 50 m ou 2,5 mm² max 100 m.

Comment stocker le générateur après utilisation ?

Vidangez le réservoir en faisant tourner le moteur jusqu'à l'arrêt, puis retirez la bougie, versez une cuillère d'huile 2 temps dans le cylindre, tirez doucement le démarreur, puis remontez la bougie. Stockez dans un endroit sec, frais et loin de sources d'inflammation.

Le générateur peut-il être utilisé sous la pluie ?

Non, n'exposez jamais le générateur à la pluie ou à la neige. Utilisez-le à l'extérieur dans un endroit sec et bien ventilé. La protection IP23M n'offre qu'une protection limitée contre les projections d'eau.

Que faire en cas de surcharge ?

La protection contre les surcharges coupe la prise. Appuyez sur le bouton de réarmement (interrupteur de sécurité) pour rétablir le courant. Réduisez ensuite la charge en débranchant certains appareils.

Quel type d'huile utiliser pour le mélange ?

Utilisez une huile deux temps de qualité (pour moteur refroidi par air). Respectez impérativement le rapport 1:40. Une huile inadaptée ou un mauvais dosage peut endommager le moteur.

MODE D'EMPLOI SG950 SCHEPPACH

1. Introduction 16
2. Description de l'appareil 16
3. Limité de fourniture 17
4. Utilisation conforme à l'affection 17
5. Recommendations generales concernant la sécurité 17
6. Characteristiques techniques 20
7. Avant la mise en service 21
8. Commande 22
9. Nettoyage, maintenance et stockage 23
10. Mise au rebut et recyclage 25
11. Dépannage 25
12. Déclaration de conformité 147

Explication des symboles sur l'ordinateil

L'utilisation de symboles dans ce manuel a pour but d'attirer votre attention sur d'eventuels risques. Les symboles de sécurité et les explications qui les accompportent doivent être parfaitement compris. Les averissements propresment dits n'éliminent pas les risques et ne peuvent pas replacer les actions correctes à entreprises pour prévenir les accidents.

Lisez le mode d'emploi. Avant toute utilisation, référez-vous à la section correspondante dans ce manuel d'utilisation.

Important. Pièces chaudes. Gardez vos distances.

Important. Mettez le moteur à l'accrit avant de faire le plein. Ne faites pas le plein pendant le fonctionnement.

Important. Le gaz d'échéppement est toxique, ne pas faire fonctionner dans des zones non ventilées.

Portez des protection auditives. Portez des gants de protection.

Observez les normes de sécurité applicables.

Recyclez les matériaux dont vous ne foulez pas au lieu de les jeter. Tous les apparciels et emballages doivent être triés et déposés dans un centre de recyclage afin d'êtretraités de manière écologique.

Soyez prudent en manipulant l'essence et lubrifiants!

Retirez le cable d'allumage avant les travaux de maintenance, et lisez les instructions d'utilisation.

Ne pas exposer à la pluie.

Le démarrage du moteur génére des étincelles.

Les étincelles peuventmettre le feu aux gaz inflammables. Il est strictement interdit de fumer ou d'approcher une flamme nue près des apparciels!

1. INTRODUCTION

De dire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service. Le present manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une'utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sure, rationnelle et économique; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d' indisponibilité; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous doivent respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conserve le manuel d'utilisation dans une pochette plastique pour le protégger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit dire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

• Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subsis par cet apparéil et pour tous les dommages résultat de son utilisation, dans les cas suivants :
• Mauvaise manipulation,
  Non-respect des instructions d'utilisation,
• Travaux de réparation effectuels par des tiers, par des spécialistes non agréés,
• Remplacement et montage de pieces de rechange qui ne sont pas d'origine.
• Utilisation non conforme.

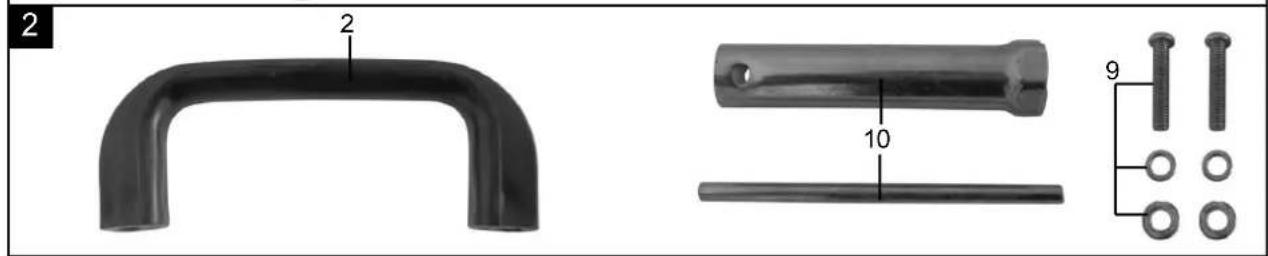

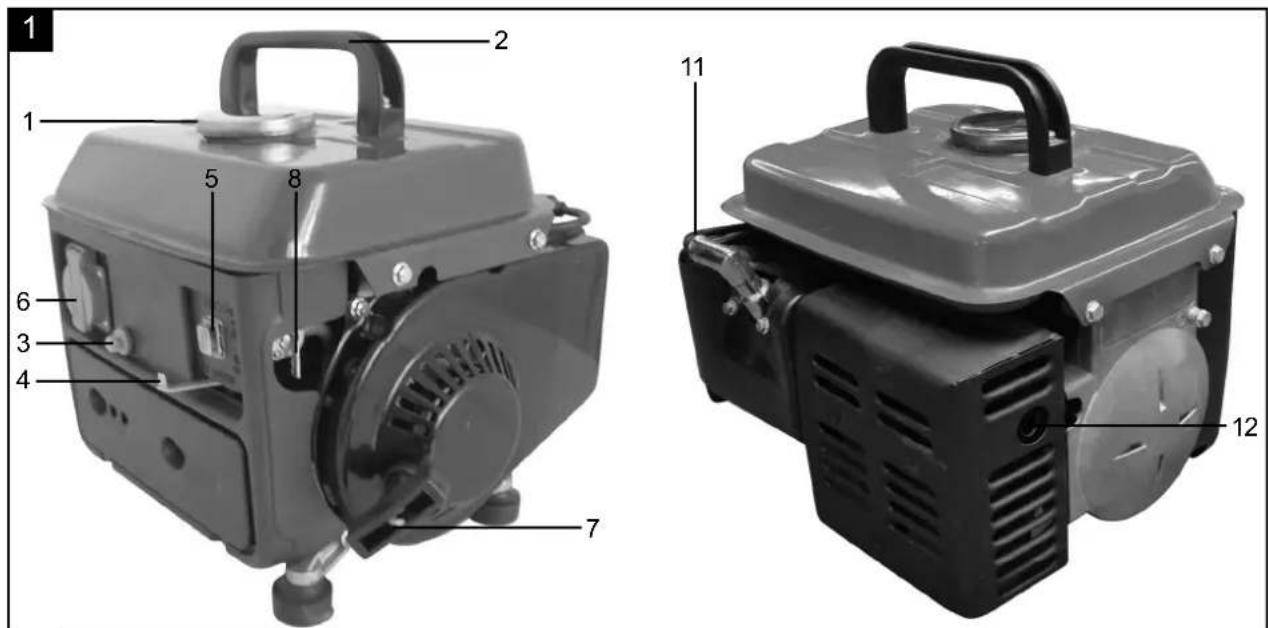

2.DESCRIPTION DE L'APPAREIL (Fig.1,2)

1. Couvercle du réservoir	5. Interrupteur Marche/Arrêt	9. Jeu de visserie pour montage de la poignée
2. Poignée 6. Prise womelle 2	30 V~ 10. Clé à bougie
3. Interrupteur de sécurité 7.		hage
4. Levier étrangleur	8. Robinet d'essence	12. Échéappement

3. LIMITE DE FOURNITURE

• Ouvrez l'emballage et sortie-en délicatement l'app reil.
• Remove the packaging material.
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.

ATTENTION

L'appareil et les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent en aucun cas jour avec les sacs en plastique, films d'emballage et pieces de petite taille! Il existe un risque d'ingestion et d'asphyxie!

4. UTILISATION CONFORME A L'AFFECTATION

Cet apparéil convient à toutes les applications prévues pour un fonctionnement avec une source de tension alternative de 230 V. Veuillez absolument respecter les limites indiquées dans les consignes de sécurité. Le but de ce générateur est l'entrainment d'outils electriques et l'alimentation élec-trique de sources d'éclairage.

Vérifiez bien l'aptitude des apparèils menagers conformément aux indications du producteur. En cas de doute, adressez-vous à un distributeur professionnel dûment autorisé pour l'appareil en question.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur Decline toute responsabilité et l'opérateur/ l'exploitant est responsable.

Veillez au fait que nos apparèils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnelle,artisanale ou dans des sociétés industriielles, tout comme pour toute activités équivalente.

5. RECOMMANDATIONS GENERALES CONCERNANT LA SECURITE

Le générateur doit toujours être utilisé conformément aux instructions du fabricant figurant dans le manuel d'instructions.

Le fabricant n'engage pas sa responsabilité en cas d'utilisation inappropriée ou de modifications de l'appareil. De même, observe les conseils de sécurité, le manuel d'installation et d'instructions et la reglementation relative à la prévention des accidents en vigueur.

Les apparêils avec des pièces incorpactes ou manquantes ou sans boîtier de sécurité ne doivent pas été utilisés. Le service après-vente peut vous fournir des informations sur les pièces de rechange.

1. Formation

b) Lisez minutieusement les instructions. Familiarisez-vous avec les commandes et l'utilisation cor-recte de l'equipement.
c) Ne laissez jamais les enfants ou les personnes ne connaissant pas ces instructions utiliser la machine. Les règles locales peuvent limiter l'âge minimum de l'opérateur.
d) Ne travaillez jamais pendant que des personnes, surtout des enfants, ou des animaux se trouvent à proximé.

e) Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou dangers pour les autres personnes ou leurs biens.
f) Les travaux de réparation de grande envergure doivent être effectués uniquement par un personnel spécifique formé.

2. Preparation

a) AVERTISSEMENT - L'essence est très inflammable :

• Stockez l'essence dans des conteneurs spécialement concus pour cet usage ;
• ne faites le plein qu'a l'extérieur et ne fumez pas en faisant le plein;
• faites le plein avant de démarrer le moteur. N'enlevez jamais le capuchon du réservoir de carburant, et n'ajoutez pas d'essence lorsque le moteur est en marche ou très chaud;
• si vous renversez de l'essence, n'essayez pas de démarrer le moteur, mais éloignez la machine de la zone souillée et évitez la création de toute source d'ignition jusqu'à la disparition des vapeurs d'essence;
• replacez correctement tous les bouchons de réservoirs et de conteneurs d'essence.

b) Remplacez les silencieux defectueux ;
c) Avant l'utilisation, inspectez toujours visuèlement les outils pour vous assurer qu'ils ne sont ni usés ni endommages. Remplacez les et boulons éléments usés ou endommages tous ensembles afin de préserver l'équilibre général.
d) Ne fumez pas pres du générateur.
e) Ne portez pas de vêtements amples, de bijoux, ou d'articles similaires pouvant se coincer dans le démarreur ou d'autres pieces mobiles.
f) Ne mettez aucun objet dans les orifices de ventilation. Cela s'applique meme quand le generateur est a I'arrt. Toute inobservation peut causer des blessures ou endommager le generateur.
g) Les groupes electrogènes ne peuvent être chargés que jusqu'à leur puissance nominale dans les conditions ambiantes nominales. Si le groupe electrogène est utilisé dans des conditions non conformes aux conditions de référence stipulées dans l'ISO 8528-8 et si le refroidissement du moteur ou de l'alternateur est perturbé, par ex. en raison d'un fonctionnement dans des zones à accès réglementé, il est nécessaire de réduire la puissance.
h) Il est nécessaire de réduire la puissance en cas de températures, altitude et humidité élevées, et de respecter les conditions.

• Température de service max. : 40°C
  Altitudes max.: 1000 m
• Humidité max.: 90 %

3. Fonctionnement

a) Ne faites pas fonctionner le moteur dans un endroit confiné où des fumées toxiques de monoxyde de carbone peuvent s'accumuler
b) Assurez-vous que le générateur est exempt d'huile, de salissures et d'autres impuretés.
c) Veuillez laisser l'appareil sur une surface plane et stable.
d) Ne faites jamais fonctionner l'appareil dans des batiments ou dans un environnement sans ventilation appropriée, comme les mines, caves, sites de fouilles et fonds de cales. Surveillance la circulation de l'air et la température.
e) Assurez-vous que le cable de rallonge et tous les composants électriques sont en bon état
f) Ne faites jamais fonctionner les outils électriques avec des cables endommagés ou défectueux.
g) Ne faites pas fonctionner ou ne stockez pas l'appareil dans un environnement mouillé ou humide ou sur des surfaces très conductrices comme les revêtements metalliques ou constructions en acier.
h) Assurez-vous que l'amortisseur de bruit et le filtré à air fonctionnent correctement. Ces pièces servent de protection contre les flammes en cas de raté d'allumage.
i) Avant de connecter les fils electriques, l'appareil doit atteindre sa pleine vitesse. Déconnectez les fils avant demettre le moteur à l'arrêt.
j) Pour éviter toute blessure par chocoléctrique, assurez-vous que le réservoir d'essence n'est pas complètement vide pendant que les fils électriques sont connectés.
k) La charge ne doit pas excéder la puissance marquee sur l'étiquette indiquant les valeurs du générateur. Une surcharge peut entraîner des dommages, ou réduire la durée de vie de l'appareil.
1) Pour éviter les éventuelles brûlures, ne touche pas le système d'échéappement ou d'autres pièces du moteur ou du générateur qui chauffent pendant le fonctionnement. Observe les averissements sur le groupe électrogène.

m) Ne connectez pas l'appareil aux prises domestiques. Le groupe electrogène ne doit pas etre connecté à d'autres sources d'alimentation, comme l'alimentation secteur de l'entreprise. Dans les cas speciaux ou une connexion en stand-by aux systèmes electriques existants doit etre executee, seul un electricien qualifié prenatal en compte les différences entre l'utilisation de l'équipement avec le réseau electrique public et l'utilisation du groupe electrogène est habilité à executer ladite connexion.
n) Le moteur ne doit pas fonctionner à une vitesse de rotation excessive. Le fonctionnement du moteur à une vitesse de rotation excessive augmente les risques de blessures. Les pièces génant la vitesse de rotation ne doivent ni être modifiées, ni remplaçées.
o) Vérifiez régulièrement les fuites et traces d'abrasion dans le système de carburant, comme les tuyaux poreux, les fixations desserées ou manquantes, et les dommages du réservoir ou du bouchon du réservoir. Tous les défauts doivent être éliminés avant l'utilisation.
p) Ne travailliez qu'à la lumière du jour ou avec un éclairage artificiel suffisant.
q) Ne levez ni ne portez jamais une machine dont le moteur est en marche
r) Coupe le moteur :

• à chaque fois que vous quittez la machine
• avant de faire le plein

s) Avant de vérifier ou d'ajuster le générateur ou le moteur, la bougie d'allumage et le cable d'allumage doivent respectivement etre retirés afin d'eviter un demarrage accidentel.

4. Maintenance et stockage

a) Vérifiez que tous les écrous, boulons et vis sont serrerés afin de vous assurer que l'équipement soit en bon état de fonctionnement.
b) Ne stockez jamais l'équipment avec de l'essence dans le réservoir dans un batiment ou les fumées peuvent entrer en contact avec une flamme neue ou des étincelles.
c) Laissez toujours refroidir le moteur avant le stockage dans un endroit clos.
d) Pour réduire les risques d'incendie, dégagez les matérielux végétatifs et l'excess deGRAisse du moteur, du silencieux, du compartment de la batterie et de la zone de stockage de l'essence.
e) Remplacez les pieces usées ou endommagées pour plus de sécurité.
f) Si le réservoir d'essence doit être vidange, faites-les à l'extérieur.

AVERTISSEMENTS DE SECURITE SUPPLEMENTaires

• Aucune modification ne doit être entreprise sur le générateur de courant.
• Seules les pieces d'origine doivent être employées pour la maintenance et les accessoires.
• Attention: danger d'empoisonnement, les gaz d'échéppement ne doivent pas être respirés.
• Il faut éloigner les enfants du générateur de courant
• Attention: risque de brûture, ne touche pas le système de gaz d'échéppement, ni le groupe d'entrainment
• Utilisez un casque anti-bruit, lorsque vous trouvez àproximé de l'appareil.
• Attention : L'essence et les vapeurs d'essence sont très inflammables et explosives.
• Ne faites jamais fonctionner le générateur de courant dans un endroit non aéré. Lors du fonctionnement dans un endroit bien aéré, les gaz d'échéppement doivent être directement evacués dehors en passant par un tuyau d'échéppement.
• Attention: même lors du fonctionnement avec un tuyau d'échéppement, des gaz d'échéppement toxiques peuvent s'échapper. à cause du risque d'incendie, le tuyau d'échéppement ne doit jamais être dirigé sur des matières combustibles.
• Danger d'explosion : ne mettez pas le générateur de courant en circuit dans un endroit comprenant des substances très inflammbables.
• Le régime préregle par le fabricant ne doit pas être modifié. Le générateur de courant ou les apparèils raccordés peuvent être endommages.
• Pendant le transport, il faut s'assurer que le générateur de courant ne glisse ni ne se renverse pas.
• Positionnez le générateur à une distance de 1m au minimum des batiments ou apparciels raccordés.
• Donnez une place sure et plane au générateur de courant. Il est interdit de le tourner, de le renverser ou même de le changer de placependant le fonctionnement!
• Mettez toujours le moteur hors circuit pour le transporter ou replir le réservoir.
  Veillez a ne pas renverser de carburant sur le moteur ou l'échéppement pendant le replissage.

• N'exploitez pas le générateur de courant lorsqu'il pleut ou qu'il neige.

• Ne touchez jamais le générateur de courant avec les mains mouillées

• Protégez-vous contre les risques liés à l'électricité. Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées (H07RN).
• Si vous utilisez des rallonges de cables, la longueur totale pour 1,5mm2 ne doit pas dépasser 50~m , pour 2,5mm2 , 100m .
• Il ne faut modifier enaucun cas lesreglagesde moteur et de generateur.
• Les travaux de réparations et de réglage doivent exclusivement être effectuels par un personnel spécialisé dûment autorisé.
• Ne pas ravitailler ni vidanger à proximé de lumière sans protection, de feu ou d'étincelles.
• Ne pas fumer!
• Ne toucher aucune piece déplacee mecaniquement ou chaude. Ne retirer aucun recouvrement de protection.
• Les apparèils ne doivent pas être soumis à l'humidité et la poussière. Température ambiente admise -10 à +40°, altitude max. 1000 m, humidité de l'air rel.: 90 % (ne condensant pas)
• Ce générateur est entrainé par un moteur à combustion qui génére de la chaleur dans la zone du pot d'échéappement (côté opposé à celui de la prise) et de sa sortie. Evitez de vous tener à proximé de ces surfaces à cause du risque de brûlures.
• Les niveaux d'émission sont représentés dans les caractéristiques techniques sous les valeurs
• données des niveaux acoustiques (LWA) et depression acoustique (LWM) et ne sont pas nécessairement des niveaux de travail surs. Etant donné qu'il existe un lien entre les niveaux d'émission et d'immission, celui-ci ne peut être mis à contribution de façon fiable pour la disposition de mesures de précautions eventuellement nécessaires et supplémentaires. Les facteurs qui influencent le niveau d'immission actuel de la main d'oeuvre comprendnent les propriétés de l'espace de
• travail, autres sources de bruit, etc., comme par ex. le nombre de machines et autres processus limitrophes et la période pendant laquelle un(e) opérateur/ opéatrice est soumis(e) au bruit. Le niveau d'immission admissible peut également varier de pays à pays. Cette information permettra toute fois à l'exploitant de la machine de moins évaluer les risques et dangers.
• N'utilisez aucun matériel d'exploitation électrique (meme cables de rallonge et connecteurs enchachables) defectueux.

AVERTISSEMENT!

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

6. CHARACTERISTIQUES TECHNIQUES

Model SG950
Générateur synchrone
Type de protection IP23M
Puisance constante S1 (RPR) 650VA / 650W
Puisance maximale S2 2 min. 720VA / 720W
Tension nominale 230V~
Courant nominal 2,8A ~
Frequency	50 Hz
Type de construction du moteur d'entrainment	2 temps refroidi par air
Classe de qualité	Classe B
Classe de puissance	G1
max. Puissance	63cm³
Carburant	1,2 kW / 2,0 PS
Contenance du réservoir	mix 1:40
Consommation à 3/4 de charge	4,0 l
Poids	ca. 0,8 l/h
Weight	17 kg
Niveau de pression acoustique LpA: pA	71 dB(A)
Niveau acoustique LWA / Impréciation K	94 dB(A) / 2 dB(A)
Max. hauteur d'installation (au-dessus du niveau de la mer)	1000 m
Température de service max. 40°C
Type de bougie LD F6TC
Type d'essence Essence sans plomb	pu Octane 90 (E5)

Mode S1 (fonctionnement continu)

La machine peut être exploiterée durablement à la puissance indiquée.

Mode S2 (fonctionnement bref)

La machine peut être exploiterée brièvement à la puissance indiquée. Ensuite, la machine doit rester arrêtée pendant un moment afin de ne pas rechauffer de façon inadmissible.

7. AVANT LA MISE EN SERVICE

7.1 Sécurité électrique:

• les cables d'alimentation electriques et les appareils raccordés doivent être dans un état irréprochable.
• Seuls des apparèils dont l'indication de tension correspond à la tension de sortie du générateur de courant peuvent être raccordés.
• Ne raccordez jamais le générateur de courant au réseau de courant (prise de courant).
• Les longueurs de cable au récepteur doivent être les plus courtes possibles.

7.2 Protection de l'environnement

• Eliminiez le matériel d'entretien encrassé et les carburants usages dans les dépôts prévus à cet effet
  Recyclez le matériel d'emballage, le métal et les matières plastiques.

7.3 Montage

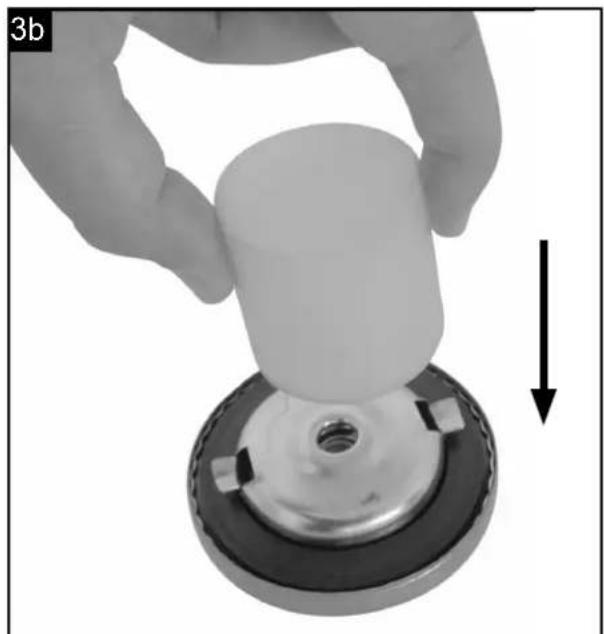

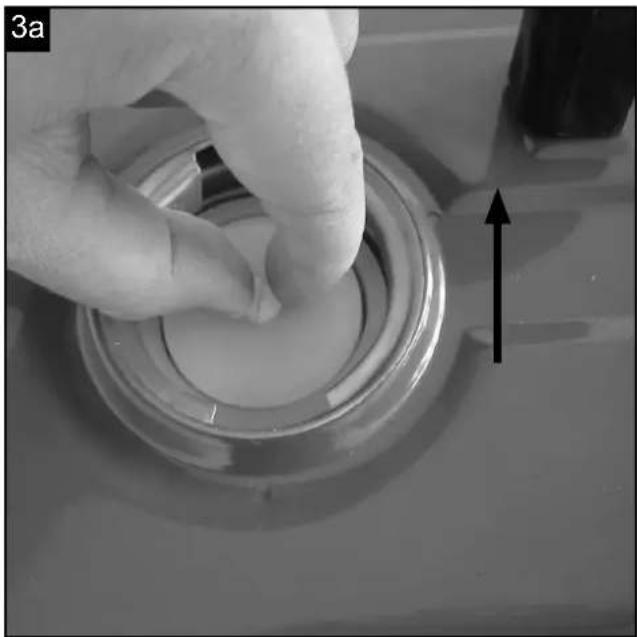

Sortez le écipient doseur du réservoir (figure 3a) et insérez-le dans l'encoche au niveau du couvercle du réservoir (figure 3b).

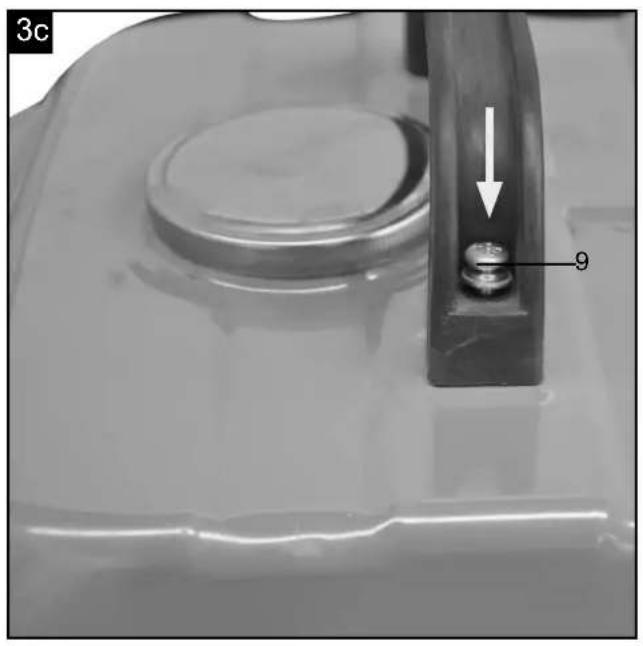

Utilisez des deux cots 1 vis et 1 rondelle (9) pour fixer la poignee de transport (2) sur le réserveir (fig. 3)

7.4 Mise à la terre

Pour dériver les charges statiques, il est permitted to metre le boîtier à la terre. Pour ce faire, raccordez un cable d'un côté au branchement de terre du générateur (fig. 4) et de l'autre à une masse externe (p. ex. barrette de terre).

8.COMMANDE

Attention! Avant la première mise en service, il faut replir le réservoir de mélange d'essence au rapport 1:40. Vous pouvez dans ce but utiliser le recipient doseur (fig. 3b) qui se trouve à l'intérieur du réservoir (Important : Le volume de replissage est de 20 ml par trait de graduation). Secouez le mélange d'essence avant de replir le réservoir.

• Contrôlez le niveau de carburant, replisssez éventuelles
  Assurez-vous de la bonne aération de l'appareil
  Assurez-vous que le cable d'allumage est fixe à la bougie d'allumage
• Inspectez l'environnement direct du générateur de courant
• Débranche le matériel électrique éventuelles raccordé au générateur de courant

Mélange	Essence normale sans plomb	Huile deux temps
1:40	1| 25 ml
	2| 50 ml
	3| 75 ml
	4| 100 ml

8.1 Lancez le moteur

• Avant le démarrage, assurez-vous qu'aucun apparéil n'est connecté au générateur.
• Ouvrez le robinet d'essence (8); pour cela, tournez le robinet vers le bas
• Mettre l'interrupteur Marche / Arret (5) avec la clé en position «ON»
• Mettez le levier de starter (4) sur la position 01.
• Lancez le moteur avec le starter réversible (7); Remettez en douceur le démarreur-inverseur dans sa position originale à la main. Pour cela, tirez très fort sur la poignée, si le moteur ne démarre pas, tirez encore sur la poignée. Note : lorsque le moteur est démarré pour la première fois.

Un certain nombre d'essayis peut etre nxecasse pour demarrer jusqu'à ce que I essence circule du réservoir au moteur.

• Repoussez le levier étrangleur (4) après le démarrage du moteur.

Attention!

Lors du démarriage avec le démarreur, le moteur qui démarre peut provoquer un retour soudain et des blessures au niveau de la main. Portez des gants de protection pour le démarriage.

8.2 Charge du générateur de courant

• Vérifiez que l'interrupteur de démarrage de l'appareil est sur arrêt avant de le connecter au générateur.
• Connectez les appareils devant être utilisés à une prise 230V (6).

Attention :

Il est possible de solliciter cette prise durablement (S1) à 650 W et brièvement (S2) pendant maxi. 2 minutes à 720 W.

Le générateur de courant convient aux apparéils à tension alternative 230 V ~
- Ne connectez pas le générateur au réseau domestique, cela pourrait entraîner un endommagement du générateur ou d'autres appareils dans la maison.

Remarque: Certains apparéils électriques (scies à guichet à moteur, perceuses, etc.) peuvent consommer plus de courant lorsqu'ils sont utilisés sous des conditions difficiles..

8.3 Eteindre le moteur

Faites fonctionner le générateur de courant brievement sans charge avant de l'arreter afin que le groupe puisse «refroidir»

• Mettez l'interrupteur Marche/Arrêt (5) avec la clé en position «OFF»
• Fermez le robinet d'essence.

Attention! Le générateur de courant est equipoé d'une protection contre les surcharges.

Celle-ci déconnecte la prise (6). En appuyant sur la protection anti-surcharge (3), on peut remettre la prise (6) à nouveau en service.

Attention! Dans un tel cas, réduisez la puissance électrique que vous soutirez du générateur de courant ou supprimez les apparils défectueux connectés.

9. NETTOYAGE, MAINTENANCE ET STOCKAGE

Arrétez le moteur avant tous travaux de nettoyage et de maintenance et tirez la bougie d'allumage de sa cosse.

Attention : arrêtez immédiatement l'appareil et faite appel à votre service après vente

• lors de vibrations ou de bruits inhabituels
• lorsque le moteur semble être surcharge ou qu'il présente des défauts d'allumage

9.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulierement à l'aide d'un chiffon humide et un peu de savon. N'utilise aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pieces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

9.2 Filtre à air (fig. 5/6)

• Il faut nettoyer le filtré à air toutes les 30 heures de service.

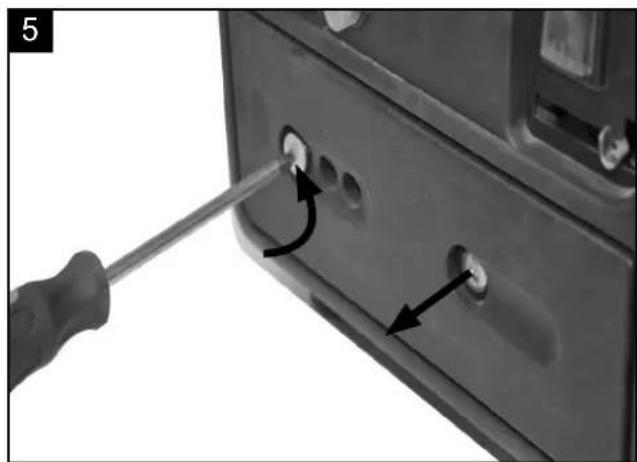

• Retirez le couvercle du filtré à air (fig. 5)

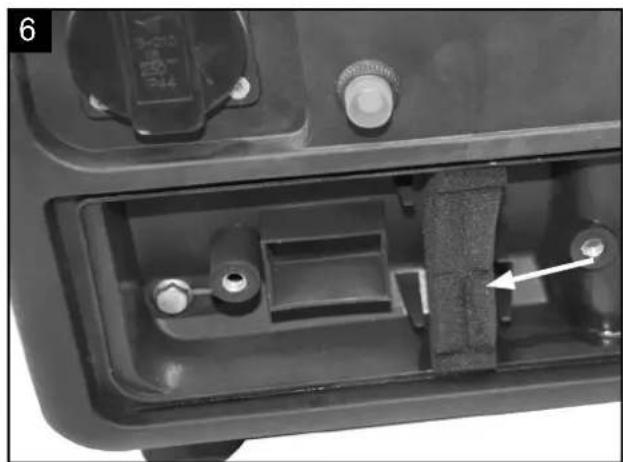

• Retirez la cartouche filtrante (fig. 6)
• Nettoyez la cartouche filtrante avec de l'eau savonneuse, rincez-la ensuite à l'eau et faites-la bien secher avant de la remonter.
• Le montage s'effectue dans l'ordre inverse

9.3. Bougie d'allumage (fig. 7)

Contrôlez la bougie d'allumage pour la première fois au but de 10 heures de service. Repérez les encrasements et nettoyez-les le cas échéant à l'aide d'une Brosse à fils de cuivre. Effectuez ensuite une maintenance de la bougie d'allumage toutes les 50 heures de service.

• Retirez le capuchon de la bougie.
• Nettoyez les salissures autour de la base de la bougie.
• Utilisez la clé pour retarder la bougie.
• Inspectez visuèlement la bougie. Retirez les dépôts de carbone à l'aide d'une Brosse métallique.
• Verifiez que le dessus de la bougie n'est pas decoloré. La couleur normale est brune.
• Vérifiez la fente de la bougie. La fente acceptable est entre 0,6 et 0,7 mm
• Installez/reinstallez avec soin la bougie à la main
• Une fois que la bougie est placée, serrez-la avec la clé à bougie.
• Réinstalléz le capuchon de la bougie sur la bougie.

9.4 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

9.5 Stockage

Attention : Une erreur pendant que vous suivez ces

étapespeut entrainer des dépôts sur la paroi interieure de l'accelérateur, ce qui à son tour entraîne un démarrage difficile ou un dommage durable sur la machine.

1. Effectuez tous les travaux d'entretien.
2. Faites couler le carburant du réservoir (utilisez à ce propos une pompe à essence en plastique courante achetée dans un magasin d'accessoires de construction).
3. Une fois le combustible sorti, faites demarrer la machine.
4. Laissez la machine fonctionner à vide jusqu'à ce qu'elle s'arrête. Cela nettoie le carburateur de tout reste de combustible.
5. Faites refroidir la machine. (env. 5 minutes)

6. Retirez la bougie d'allumage (voir point 7.3).

7. Remplissez une cuiller à café d'huile à moteur 2 temps dans la chambre d'explosion. Tirez quelques fois précautionneusement le cordon de démarrage pour humidifier les composants interieurs d'huile. Remontez la bougie d'allumage.

8. Nettoyez le boitier externe de la machine.
9. Conservez la machine dans un endroit frais et sec hors de portée de sources d'inflammation et de substances inflammables.

Les engrais ou autres produits chimiques pour jardins comprendné fréquement des substances qui accélèrent la corrosion des métaux. N'entreposez pas la machine à proximité d'engrais ou d'autre agents chimiques.

Remise en service

1. Retirez la bougie d'allumage.
2. Tirez plusieurs fois le cordon de démarrage pour nettoyer la chambre d'explosion de tout résidu d'huile.
3. Nettoyez les contacts de la bougie d'allumage ou montez une nouvelle bougie d'allumage.
4. Remplissez le bac.

Transport

Si vous désirez transporter l'appareil, vidangez d'abord le réservoir à essence comme expliqué dans le sous-point 2 au chapitre Entreposage. Nettoyez l'appareil avec une brosse ou une balayette à main pour éliminer les déchets grossiers.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pieces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pieces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: bougie d'allumage

*Pas obligatoirement compris dans la livraison!

10. MISE AU REBUT ET RECYCLAGE

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matérielux divers, comme par ex. des metaux et matières plastiques. Eliminez les composants défecteurs dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

11. DÉPANNAGE

Dérangement Origine	Mesure
le moteur ne peut pas être démarré	le moteur ne peut pas être démarré la mise hors circuit automatique bougie d'allumage encrassée	contrôlez le niveau d'huile, replisssez d'huile moteur nettoyez la bougie d'allumage, distance des electrodes 0,6 mm
le générateur n'a pas(assez ou aucune tension	régulateur ou condensateur défectueuxla protection contre les surcharges s'estdéclenchéefiltrre à air encrassé	consultez un spécialisteappuyez sur l'interrupteur et diminuez le récep-teurnettoyez ou remplacez le filtrer

Indices:

Page:

8.1 Lancez le moteur

Attention! Le générateur de courant est équipé d'une protection contre les surcharges.

Des defaults visibles doivent être signales au plus tard 8 jours après la réception de la marchandise, sans qui liachiever perd tout droit à des redevances pour des teils définis. Nous garantissons nos machines, dans la mesure où elles sont manièés correctement, pour la durée légale de garantie à compter de la remise dans ce sens que nous remplaçons notamment toute pièce de la machine devenue inutilisable durant cette période pour des raisons d'im谛 du matériel ou de fabrication. Toutes pièces que nous ne fabriquons pas nous-mêmes ne

sont garanties que si nous possedons des droits à la garantie vis-à-vis des fournisseurs respectifs. Les frais pour la mise en place des nouvelles pièces sont à la charge de l'acheteur. Tous droits à rédhibition et toutes préférencions à diminutions ainsi que tous autres droits à lièmenité sont exclus.

Garanzia I
