Produkta veids	Sausā un mitrā putekļsūcējs
Zīmols	Kärcher
Modelis	NT 611 Eco
Izmēri (G × P × A)	570 x 430 x 860 mm
Svars	23,0 kg
Tīkla spriegums	230 V
Frekvence	50 Hz
Maksimālā jauda (ES)	2350 W
Kopējā jauda	2000 W
Nominālā jauda	1200 W
Notekūdeņu sūkņa jauda	800 W
Tvertnes tilpums	55 litri
Maksimālais šķidruma daudzums	42 litri
Maksimālā gaisa plūsma	56 l/s
Maksimālā vakuuma spiediens	23,5 kPa (235 mbar)
Aizsardzības tips	IPX4
Aizsardzības klase	I
Barošanas vada garums	10 m (H07RN-F 3x1.5 mm²)
Skaņas spiediena līmenis (LpA)	63 dB(A)
Roku vibrācija	< 2,5 m/s²
Izmantošana	Profesionāls (amatnieki, tirgotāji)
Galvenās funkcijas	Mitrā/sausā putekļu sūkšana, iebūvēts izvades sūknis, automātiska apstāšanās ar pludiņu
Apkope un tīrīšana	Filtra tīrīšana ar rokturi, pludiņa tīrīšana, filtru nomaiņa
Iekļautie piederumi	Grīdas sprausla, sūkšanas caurule, sūkšanas šļūtene, kabeļa turētājs
Garantija	Atkarībā no izplatītāja noteikumiem, bezmaksas remonts materiālu vai ražošanas defektiem

Bieži uzdotie jautājumi - NT 611 Eco Kärcher

Kā pārslēgties no mitrās sūkšanas uz sauso sūkšanu?

Lai pārslēgtos no mitrā režīma uz sauso režīmu, ir jānoņem izvades sūknis un jāuzstāda plakanais kroku filtrs. Noņemiet gumijas lūpas un atkārtoti uzstādiet suku sloksnes. Sīkākus soļus skatiet rokasgrāmatā.

Kādu filtru izmantot smalku putekļu sūkšanai?

Smalkiem putekļiem izmantojiet papīra vai filca filtru maisu kopā ar plakano kroku filtru. Varat arī uzstādīt membrānas filtru, lai labāk aizsargātu sūkšanas galvu.

Kā tīrīt filtru lietošanas laikā?

Izmantojiet filtra tīrīšanas rokturi, kas atrodas uz sūkšanas galvas. Vairākas reizes pavelciet rokturi un bīdiet to uz iekšu, lai sakratītu plakano kroku filtru.

Ko darīt, ja sūkšanas spēks samazinās?

Pārbaudiet, vai sprauslas, caurules vai šļūtenes nav aizsērējušas. Notīriet filtru ar roktura palīdzību. Ja nepieciešams, nomainiet filtru maisu vai plakano kroku filtru. Pārliecinieties, ka filtra pārsegs ir pareizi aizvērts.

Kā iztukšot netīro ūdeni?

Noņemiet izvades šļūtenes aizvēršanas vāciņu (GEKA-C savienotājs) un pievienojiet iztukšošanas šļūteni (nominālais platums 3/4 collas vai vairāk). Ļaujiet ūdenim izplūst caur šļūteni.

Izvades sūknis nedarbojas, ko darīt?

Pārbaudiet ierīces elektrības kontaktligzdu. Atbloķējiet pludiņa slēdzi, ja tas ir iestrēdzis tvertnē. Atbloķējiet sūkņa riteni, ja tas ir bloķēts.

Kāda ir maksimālā šķidruma ietilpība mitrajai sūkšanai?

Maksimālā šķidruma ietilpība ir 42 litri. Ierīce automātiski apstājas, kad šis līmenis tiek sasniegts, pateicoties pludiņam.

Kā uzglabāt putekļsūcēju pēc lietošanas?

Uztiniet barošanas vadu uz stūres āķa. Uztiniet sūkšanas šļūteni uz stūres. Novietojiet ierīci sausā vietā un nodrošiniet to pret neatļautu lietošanu.

Vai es varu izmantot šo putekļsūcēju ar standarta elektrības kontaktligzdu?

Jā, ar 230 V kontaktligzdu. Ieteicams izmantot kontaktligzdu, kas aizsargāta ar noplūdes strāvas aizsardzības slēdzi 30 mA lielākai drošībai.

Kā nomainīt plakano kroku filtru?

Atveriet filtra pārsegu, noņemiet veco filtru un uzstādiet jauno. Aizveriet pārsegu, pārliecinoties, ka tas pareizi nofiksējas. Veiciet šo darbību bez sprieguma un atvienotu no tīkla.

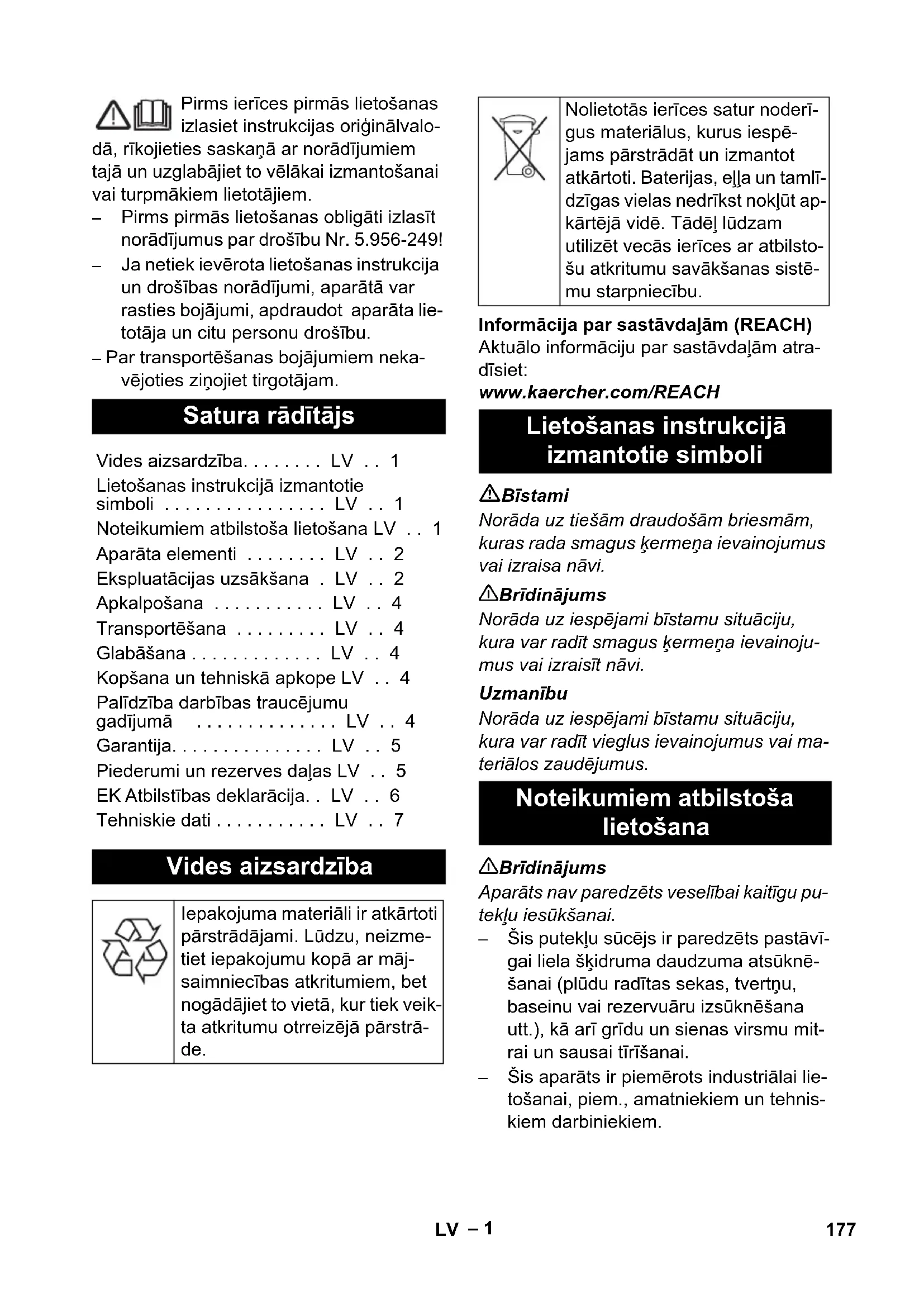

LIETOŠANAS INSTRUKCIJA NT 611 Eco Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

• Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.956-249!
• Ja netiek ievērota lietošanas instrukcija un drošības norādījumi, aparātā var rasties bojājumi, apdraudot aparāta lietotāja un citu personu drošību.
• Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.

Satura rādītājs

Vides aizsardzība. . . . . . . LV .. 1

Lietošanas instrukcijā izmantotie simboli ..... LV .. 1

Noteikumiem atbilstoša lietošana LV .. 1

Aparāta elementi ..... LV .. 2

Ekspluatācijas uzsākšana . LV .. 2

Apkalpošana ..... LV .. 4

Transportēšana ..... LV .. 4

Glabāšana ..... LV .. 4

Kopšana un tehniskā apkope LV .. 4

Palīdzība darbības traucējumu gadījumā ..... LV .. 4

Garantija. LV . 5

Piederumi un rezerves daļas LV .. 5

EK Atbilstības deklarācija.. LV .. 6

Tehniskie dati ..... LV .. 7

Vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik-ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespē-jams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlī-dzīgas vielas nedrīkst nokļūt ap-kārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilsto-šu atkritumu savākšanas sistē-mu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Lietošanas instrukcijā izmantotie simboli

⚠️Bīstami

Norāda uz tiešām draudošām briesmām, kuras rada smagus Ķermeņa ievainojumus vai izraisa nāvi.

⚠️Bridinājums

Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju-mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

Noteikumiem atbilstoša lietošana

⚠️Bridinājums

Aparāts nav paredzēts veselībai kaitīgu pu- tekļu iesūkšanai.

• Šis putekļu sūcējs ir paredzēts pastāvīgai liela šķidruma daudzuma atsūknēšanai (plūdu radītas sekas, tvertņu, baseinu vai rezervuāru izsūknēšana utt.), kā arī grīdu un sienas virsmu mitrai un sausai tīrīšanai.
• Šis aparāts ir piemērots industriālai lietošanai, piem., amatniekiem un tehniskiem darbiniekiem.

Aparāta elementi Ekspl

1 Pludinš

2 T īkla kabelis

3 S ūkšanas šljutene

4 S ūkšanas galviņas fiksators

5 Netīrumu tvertne

6 Atsūknēšanas sūkņa kabeļa turētājs

7 Noslēgplāksne

8 Ritenis

9 Vadrullīšu stiprinājums

10 Vadrullitis

11 Sprausla grīdas tīrīšanai

12 Sūkšanas caurule

13 Sūkšanas uzgalis

14 Sūkšanas galviņa

15 Atsūknēšanas sūknis

16 Atsūknēšanas sūkņa uzmavuzgrieznis

17 Atsūknēšanas sūkņa pludiņa slēdzis

18 Rokturis aparāta pārnē sāšanai

19 Filtra pärsegs

20 Filtra tīrīšanas sistēmas rokturis

21 Vadāmais rokturis

22 Līkums

23 Atsūknēšanas sūkņa kontaktdakša

24 Slēdzis "Atsūknēšanas sūknis IZSL."

25 Kontaktligzda

26 Slēdzis "Atsūknēšanas sūknis IESL."

27 Galvenais slēdzis

28 Gaisa izplūdes filtrs

29 Lielo netīrumu filtrs/plakani salocītais filtrs

30 Noteces šljūtene

31 Grīdas sprauslas turētājs

32 Noslēgvāciņš (GEKA-C savienojums)

33 Sūkšanas cauruļu turētājs

34 Kabela ākis

35 Turētājs uzgalim savienojumu tīrīšanai

36 Datu plāksnīte

ācijas uzsākšana

- Ražotājfirma rekomendē pieslēgt šo ierīci tikai kontaktligzdai, kas ir aizsargāta ar 30 mA noplūdes strāvas aizsargslēdzi.

Aparātu iespējams lietot 3 darbības režimos:

1 Mitrā sūkšana ar atsūknēšanas sūkni

2 Mitrā sūkšana bez atsūknēšanas sūkņa

3 Sausā sūkšana

Mitrā sūkšana

Norāde: mitrā sūkšana ir iespējama arī tad, ja atsūknēšanas sūknis ir izslēgts vai demontēts. Par atsūknēšanas sūkņa demon-tāžu lasiet nodalā "Sausā sūkšana".

Gumijas mēlīšu pielikšana

Attels A

→ Demontējiet suku strēmeles.
→ lemontējiet gumijas mēlītes.

Norāde: gumijas mēlīšu rievotajai malai jābūt vērstai uz ārpusi.

Papīra/flīsa filtra maisiņa izņemšana

Attēls B

→ Atblokēt un noņemt sūkšanas galviņu.
→ Izņemt papīra/flīsa filtra maisinų virzie- nā uz aizmuguri.
→ Uzlikt un nofiksēt sūkšanas galviņu.
- Uzsūcot slapjus netīrumus, papīra vai flīsa filtra maisiņš vienmēr ir jāizņem.

Membrānas filtra izņemšana

Attels C

→ Atblokēt un noņemt sūkšanas galviņu.
→ Iznemiet membranas filtru.
→ Uzlikt un nofiksēt sūkšanas galviņu.

- Uzsūcot slapjus netīrumus, membrānas filtrs vienmēr ir jāizņem.

Lielo netīrumu filtra ielikšana

→ Atveriet filtra pārsegu.
→ Iznemt plakani salocīto filtru.
→ lelieciet lielo netīrumu filtru.
→ Aizveriet filtra pārsegu, tam dzirdami ir jānofiksējas.

Atsūknēšanas šlūtenes pieslēgšana Attēls D

→ Noņemiet noslēgvāciņu (GEKA-C sa-vienojums).
→ Pieslēdziet atsūknēšanas šļūteni (nominālais diametrs 3/4" vai lielāks).

Netīrā ūdens izlaišana

Attēls E

→ Izlejiet netīro ūdeni pa noteces šlūteni.

Vispārīgā informācija Uzmanību

Sūkšanas laikā nekad nedrīkst būt izņemts lielo netīrumu filtrs.

• Mitrā sūkšana bez atsūknēšanas sūkna: ieteicams izmantot speciālo filtra maisinu (mitro) (skat. filtrēšanas sistēmas).
• Sasniedzot maksimālo škīdruma līme- ni, aparāts automātiski atslēdzas.
• Pēc mitrās sūkšanas: notīriet pludiņu, tvertni un vajadzības gadījumā arī at-sūknēšanas sūkni ar mitru lupatiņu un nožāvējiet.

Sausā sūkšana

Uzmanību

Pirms sausās sūkšanas: demontējiet at-sūknēšanas sūkni un ielieciet plakani salocīto filtru.

Norāde: sausās sūkšanas laikā praktiski vienmēr jāizmanto plakani salocītais filtrs.

Vispārīgā informācija

Uzmanību

Sūkšanas procesa laikā nekad nedrīkst no- ņemt plakanrievu filtru.

– Sūcot smalkus putekļus, papildus var izmantot papīra filtra maisinų, flīsa filtra maisinų vai membrānas filtru.

Atsūknēšanas sūkņa demontāža

→ Atvienojiet atsūknēšanas sūkņa kontaktdakšu.
→ Atblokēt un noņemt sūkšanas galviņu.
→ Noskrūvējiet atsūknēšanas sūkņa uzmavuzgriezni.

Attēls F

→ Izņemiet atsūknēšanas sūkņa kabeļa turētāju un nomainiet to pret noslēgp-lāksni.
→ Izņemiet no tvertnes atsūknēšanas sūkni un plastmasas ieliktni.
→ Atsūknēšanas šljūtenes vietā ievietojiet noslēgvāciņu.
→ Uzlikt un nofiksēt sūkšanas galviņu.

Attels G

Plakani salocītā filtra ielikšana

Norāde: plakani salocītais filtrs nav ie- kļauts piegādes komplektā.

→ Atveriet filtra pärsegu.
→ Iznemiet lielo netīrumu filtru.
→ lelieciet plakani salocīto filtru.
→ Aizveriet filtra pārsegu, tam dzirdami ir jānofiksējas.

Suku strēmeles montāža

Attels H

→ Demontējiet gumijas mēlītes.
→ lemontējiet suku strēmeli.

Papīra/flīsa filtra maisiņa ielikšana

Norāde: papīra filtra maisiņš vai flīsa filtra maisiņš nav iekļauts piegādes komplektā. Attēls

→ Atblokēt un noņemt sūkšanas galviņu.
→ Uzlieciet papīra vai flīsa filtra maisinu.
→ Uzlikt un nofiksēt sūkšanas galviņu.

Membrānas filtra ielikšana

Norāde: membrānas filtrs nav iekļauts piegādes komplektā.

Norāde: strādājot bez papīra filtra maisiņa vai flīsa filtra maisiņa, lai pasargātu sūkšanas galviņu, ir jāizmanto membrānas filtrs.

Attels J

→ Atblokēt un noņemt sūkšanas galviņu.
→ Pārvelciet membrānas filtru pāri tvertnes malai.
→ Uzlikt un nofiksēt sūkšanas galviņu.

Atsperes aizspiednu savienojums

Attels K

Sūkšanas šljūtene ir aprīkota ar atsperes aizspiedņu sistēmu. Var pieslēgt visas C-40/C-DN-40 piederumu daļas.

Apkalpošana

⚠ Bīstami

Savainošanās un bojājumu risks! Kontaktligzda ir paredzēta tikai atsūknēšanas sūkna pieslēgšanai tieši pie putekļu sūcēja. Jebkurš cits kontaktligzdas pielietojums ir aizliegts.

lerīces ieslēgšana

→ Pieslēdziet ierīces kontaktdakšu.
→ leslēdziet aparāta galveno slēdzi.
→ Liela škidruma daudzuma pastāvīga at-sūknēšana: ieslēdziet atsūknēšanas sūkni.

Atsūknēšanas vai tīrīšanas režīms

→ Škidrumu pastāvīga atsūknēšana vai tīrīšana.

Filtra notīrīšana

Tīriet plakani salocīto filtru regulāros intervālos sūkšanas laikā.

→ Vairākas reizes izvelciet un iebīdiet filtra tīrīšanas sistēmas rokturi.

Aparāta izslēgšana

→ Attiecīgā gadījumā izslēdziet atsūknēšanas sūkni.
→ Izslēdziet aparāta galveno slēdzi.
→ Atvienojiet ierīces kontaktdakšu.

Pēc katras lietošanas

→ Filtra tīrīšana: Izvelciet rokturi vairāk-kārt uz āru un iebīdiet atpakaj.
→ Iztukšojiet tvertni.
→ Aparātu no ārpuses un no iekšpuses iztīriet, to nosūcot un notīrot ar mitru lupa-tinu.

Aparāta uzglabāšana

→ Aptiniet tīkla kabeli ap kabela ākiem uz stumšanas roktura.
→ Aptiniet sūkšanas šlūteni ap bīdāmo rokturi.
→ Novietojiet aparātu sausā telpā un nodrošiniet to pret neatļautu lietošanu.

Transportēšana

Uzmanību

Savainošanās un bojājumu risks! Transportējot nemiet vērā aparāta svaru.

→ Izņemiet sūkšanas cauruli ar grīdas sprauslu no turētāja. Lai to pārnestu, satveriet aparātu aiz roktura un aiz sūkšanas caurules.
→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

Uzmanību

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠️Bīstami

Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tikla kontaktdakšu.

Lielo netīrumu filtra/plakani salocītā filtra vai gaisa izplūdes filtra nomaiņa

→ Atveriet filtra pārsegu.
→ Nomainiet lielo netīrumu filtru/plakani salocīto filtru vai gaisa izplūdes filtru
→ Aizveriet filtra pārsegu, tam dzirdami ir jānofiksējas.

Pludiņa tīrīšana

→ Atblokēt un nonemt sūkšanas galviņu.
→ Notīriet pludinų ar mitru lupatinų.
→ Uzlikt un nofiksēt sūkšanas galviņu.

Palīdzība darbības traucējumu gadījumā

⚠️Bīstami

Pirms visiem darbiem ar ierīci, izslēdziet ierīci un atvienojiet tikla kontaktdakšu.

Sūkšanas turbīna nedarbojas

→ Pārbaudiet energoapgādes kontaktligzdu un drošinātāju.
→ Pārbaudiet ierīces tīkla kabeli un kontaktdakšu.
→ leslēdziet ierīci.
→ Pārbaudiet pludiņu.

Sūkšanas turbīna atslēdzas

→ leslēdziet atsūknēšanas sūkni.

lesūkšanas spēks samazinās

→ Iztīriet aizsprostoto sūkšanas sprauslu, sūkšanas cauruli, sūkšanas šlūteni vai lielo netīrumu filtru/plakani salocīto filtru.
→ Filtra tīrīšana: Izvelciet rokturi vairāk-kārt uz āru un iebīdiet atpakaj.
→ Nomainiet papīra vai flīsa filtra maisinu.
→ Pareizi nofiksējiet filtra pārsegu.
→ Izmazgājiet membrānas filtru zem tekoša ūdens vai nomainiet to.
→ Nomainiet plakanrievu filtru.
→ Pārbaudiet noteces šljūtenes hermētiskumu.
→ Pārbaudiet plakanrievu filtra pareizu montāžas pozīciju.
→ Pārbaudiet, vai lielo netīrumu filtrs ir ie-būvēts pareizi.

Sausās sūkšanas laikā izplūst putekļi

→ Ielieciet plakani salocīto filtru.
→ Pārbaudiet plakanrievu filtra pareizu montāžas pozīciju.
→ Nomainiet plakanrievu filtru.

Nedarbojas atsūknēšanas sūknis

→ Pārbaudiet ierīces kontaktligzdu.
→ Atbrīvojiet tvertnē nosprūdušo pludiņa slēdzi.
→ Atbrīvojiet sūknī nosprūdušo sūkņa rotoru.

Atsūknēšanas sūknim ir maza sūknēšanas jauda

→ Izvietojiet atsūknēšanas šlūteni tā, lai tā nebūtu salocīta
→ Pābaudiet, vai atsūknēšanas šljūtene nav aizsprostota.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucē-jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī-jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Piederumi un rezerves daļas

• Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucēju-miem.
• Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrā-matas galā.
  – Turpmāko informāciju par rezerves da- lām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service.

EK Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Putekjsūcējs sauso un mitro netīrumu sūkšanai

Tips: 1.146-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

Piemērotās harmonizētās normas:

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Izmantotie valsts standarti:

5.957-602

Apakšā parakstījušās personas rīkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

CEO

Head of Approbation

Par dokumentāciju sastādīšanu atbildīgā persona:

S. Reiser

		NT 611 Eco K
Barošanas tīkla spriegums V 230
Frekvence Hz 1~50
Maks. jauda W EU: 2350
	W CH: 2300
Jauda (kopā) W 2000
Nominālā jauda W 1200
Atsūknēšanas sūkņa jauda	W	800
Tvertnes tilpums I 55
Iepildāmais šķidruma daudzums I 42
Gaisa daudzums (maks.) I/s 56
Zemspiediens (maks.) kPa (mbar) 23,5 (235)
Aizsardzība	-- IPX4
Aizsardzības klase	-- I
Sūkšanas šļūtenes pieslēgums (C-DN/C-ID)	mm	40
Garums x platums x augstums	mm	570 x 430 x 860
Tipiskā darba masa	kg	23,0
Apkārtējā temperatūra (maks.)	°C	+40
Saskaņā ar EN 60335-2-69 aprēķinātās vērtības.
Skaņas spiediena līmenis L_pA	dB(A)	63
Nenoteiktība K_pA	dB(A)	1
Plaukstas-rokas vibrācijas lielums	m/ s^2	<2,5
Nenoteiktība K	m/ s^2	0,2

Tikla kabelis	H07RN-F 3x1,5 mm2
	Dajas Nr.	Kabela garums
EU	6.649-413.0	10 m
CH	6.649-254.0	10 m
