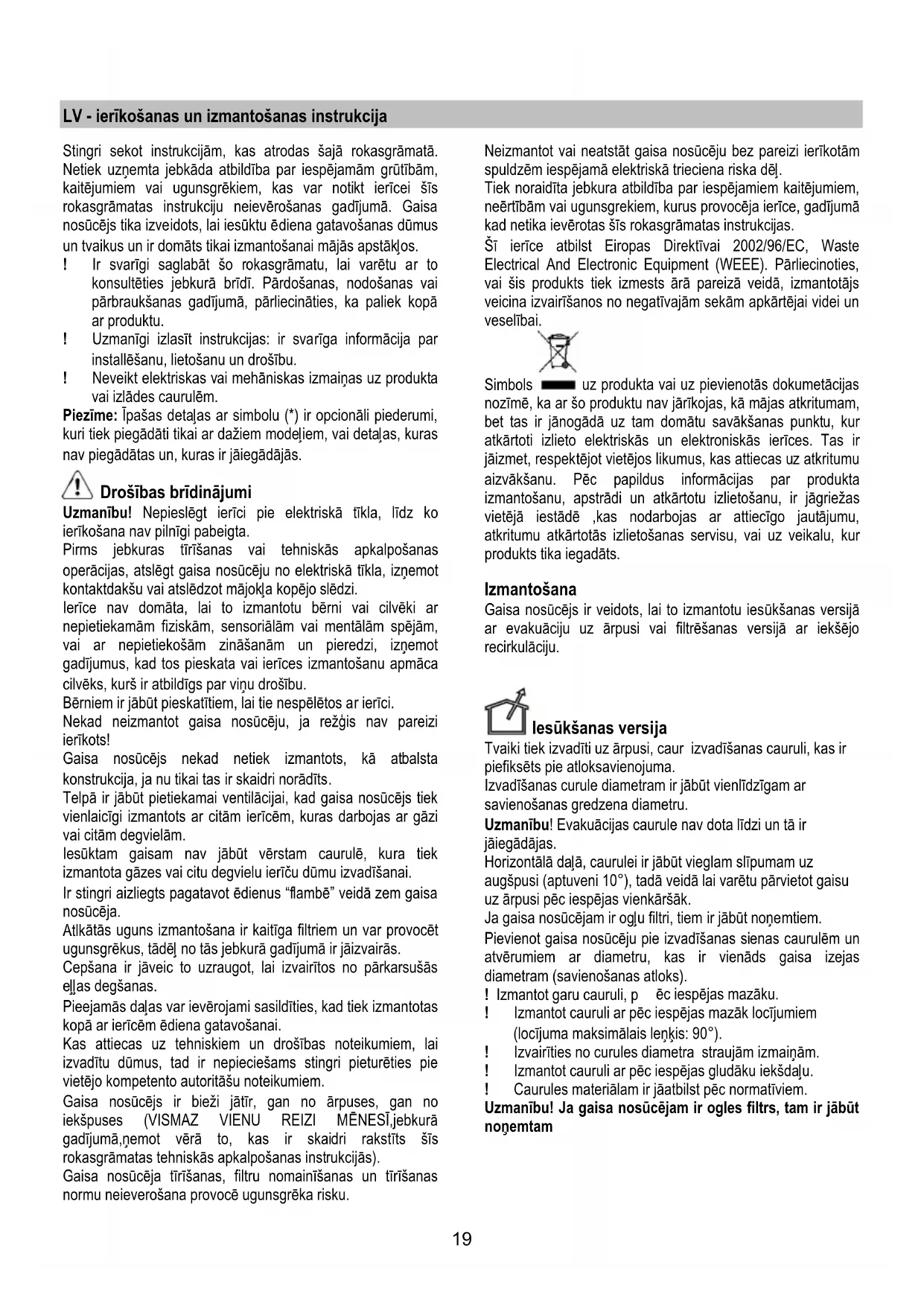

LIETOŠANAS INSTRUKCIJA DF 6316 BX GORENJE
Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Netiek uzņemta nekāda atbildība par iespējamām grūtībām, bojājumiem vai ugunsgrēkiem, kas var notikt ierīces, neievērojot šīs rokasgrāmatas instrukcijas, gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.
Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par instalēšanu, lietošanu un drošību. Neveiciet elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
Piezīme: Īpašas detaļas ar simbolu (*) ir obligāti piederumi, kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras nav piegādātas un, kuras ir jāiegādājas.
Drošības brīdinājumi
Uzmanību! Nepieslēdziet ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta.
Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas, atslēdziet gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.
Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensorām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanā apmāca cilvēks, kurš ir atbildīgs par viņu drošību.
Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantojiet gaisa nosūcēju, ja režģis nav pareizi ierīkots!
Gaisa nosūcējs nekad netiek izmantots kā atbalsta konstrukcija, ja nu vienīgi tas ir skaidri norādīts.
Telpai ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām.
Iesūktajam gaisam nav jābūt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.
Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem gaisa nosūcēja.
Atklātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušas eļļas degšanas.
Pieejamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.
Attiecībā uz tehniskajiem un drošības noteikumiem dūmu izvadīšanai stingri jāievēro vietējo kompetento iestāžu noteikumi.
Gaisa nosūcējs bieži jātīra gan no ārpuses, gan no iekšpuses (vismaz reizi mēnesī, jebkurā gadījumā ņemot vērā to, kas skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).
Gaisa nosūcēja tīrīšanas, filtru nomaiņas un tīrīšanas normu neievērošana provocē ugunsgrēka risku.
Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par iespējamiem bojājumiem, neērtībām vai ugunsgrēkiem, kurus provocē ierīce, gadījumā, ja netika ievērotas šīs rokasgrāmatas instrukcijas.
Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, lietotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.
Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājsaimniecības atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izmantošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgajiem jautājumiem, atkritumu atkārtotas izmantošanas servisā, vai veikalā, kur produkts tika iegādāts.
Izmantošana
Gaisa nosūcējs ir veidots, lai to izmantotu izsūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.
Izsūkšanas versija
Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloka savienojuma.
Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.
Horizontālajai daļai caurulei ir jābūt vieglam slīpumam uz augšu (aptuveni 10°), tādā veidā, lai varētu pārvietot gaisu uz ārpusi pēc iespējas vienkāršāk.
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).
! Izmantot garu cauruli, pēc iespējas mazāku. ! Izmantot cauruli ar pēc iespējas mazāk līkumiem (līkuma maksimālais leņķis: 90°). ! Izvairīties no caurules diametra straujām izmaiņām. ! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu. ! Caurules materiālam ir jāatbilst normatīviem.
Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam.
Versija ar filtru
Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.
Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.
Ierīkošana
Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.
Elektriskā pieslēgšana
Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tiešā pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.
Uzmanību! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.
Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojāšanas gadījumā, pieprasīt to tehniskās apkalpošanas servisam.
Ierīkošana
Pirms uzsākt ierīkošanu:
- Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
- Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēja filtrācijas versiju.
- Pārbaudīt, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt.), gadījumā, ja tas tā ir, tās ir jāizņem un jāsaglabā.
Ja ir iespējams, atvienot un pārvietot mēbeles, kuras atrodas gaisa nosūcēja ierīkošanas zonas apakšā un blakus, lai iegūtu labāku pieejamību pie griestiem/sienas, kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā aizsargāt cik vien tas ir iespējams mēbeles un visas ierīkošanai pielietojamās daļas. Izvēlēties plakanu virsmu un pārklāt to ar aizsargu, kur vēlāk pieslēgt gaisa nosūcēju un pievienotās detaļas.
Kā arī, pārbaudīt, vai gaisa nosūcēja ierīkošanas zonas tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa nosūcēju) būtu pieejama elektriskā rozete un būtu
iespējams pieslēgties pie mehānisma, kur izvada dūmus uz ārpusi (tikai iesūkšanas versija).
Veikt visus nepieciešamos būvdarbus (piem., elektriskās rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas caurules pārejai).
Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.
Darbība

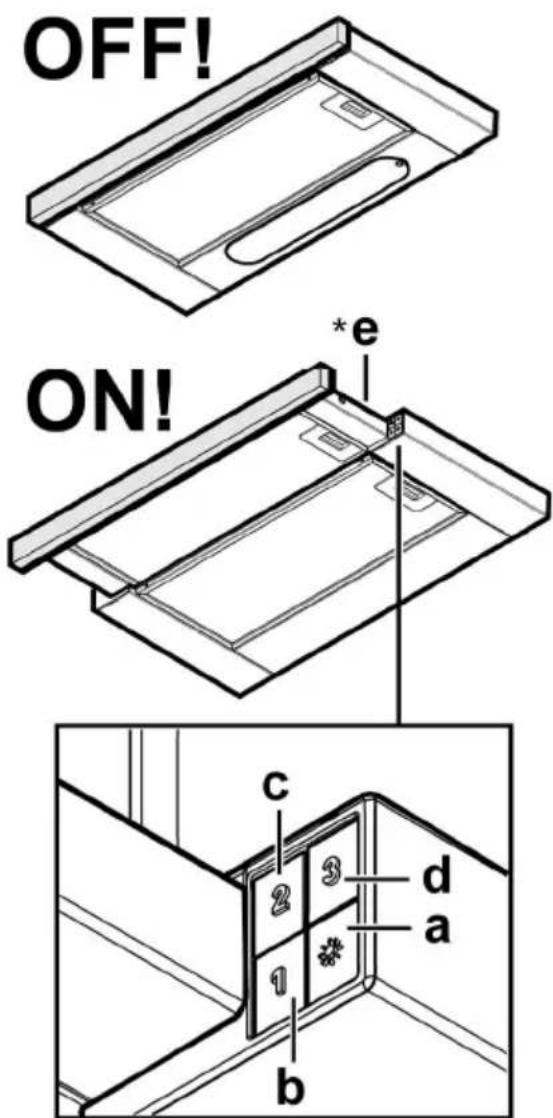

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.
a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1 c. Ātruma 2 izvēle d. Ātruma 3 izvēle (*) e. Izvelkamā kārba aprīkots ar automātisko aizvēršanas sistēmu "slow motion".
Izmantot augstāku ātrumu īpašās virtuves dūmu koncentrācijas gadījumos. Iesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neizslēgt to ātrāk kā 15 minūtes pēc ēdiena gatavošanas pabeigšanas.
Tehniskā apkalpošana
Pirms jebkura veida tehniskās apkalpošanas darba, atslēdziet gaisa nosūcēju no elektrotīkla.
Tīrīšana
Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kas ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu produktu.
NEIZMANTOT ALKOHOLU!
Uzmanību: Ierīces tīrīšanas un filtru nomaiņas normu neievērošana var vest pie ugunsgrēka riskiem. Tāpēc ir ieteicams pieturēties pie ieteiktām instrukcijām.
Tiek noraidīta jebkura atbildība par iespējamiem dzinēja bojājumiem, ugunsgrēkiem, kas tika provocēti neatbilstošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.
Prettauku filtrs
Attēls 10-21
Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.
Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai tauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.
Aktīvās ogles filtrs (Tikai versijai ar filtru)
Attēls 20
Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.
Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.
Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.
Izmantot tikai 12V -20W max - G4 halogena spuldzes, uzmanoties lai neaiztiku tās ar rokām.
- Aiztaisīt aizsargu (fiksēšana ar klikšķi).
Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
