MANUAL DE USUARIO DF 6316 BX GORENJE
ES Montaje y modo de empleo
lstatyktereiebaluftrasivovieta.
Lempu keitimas

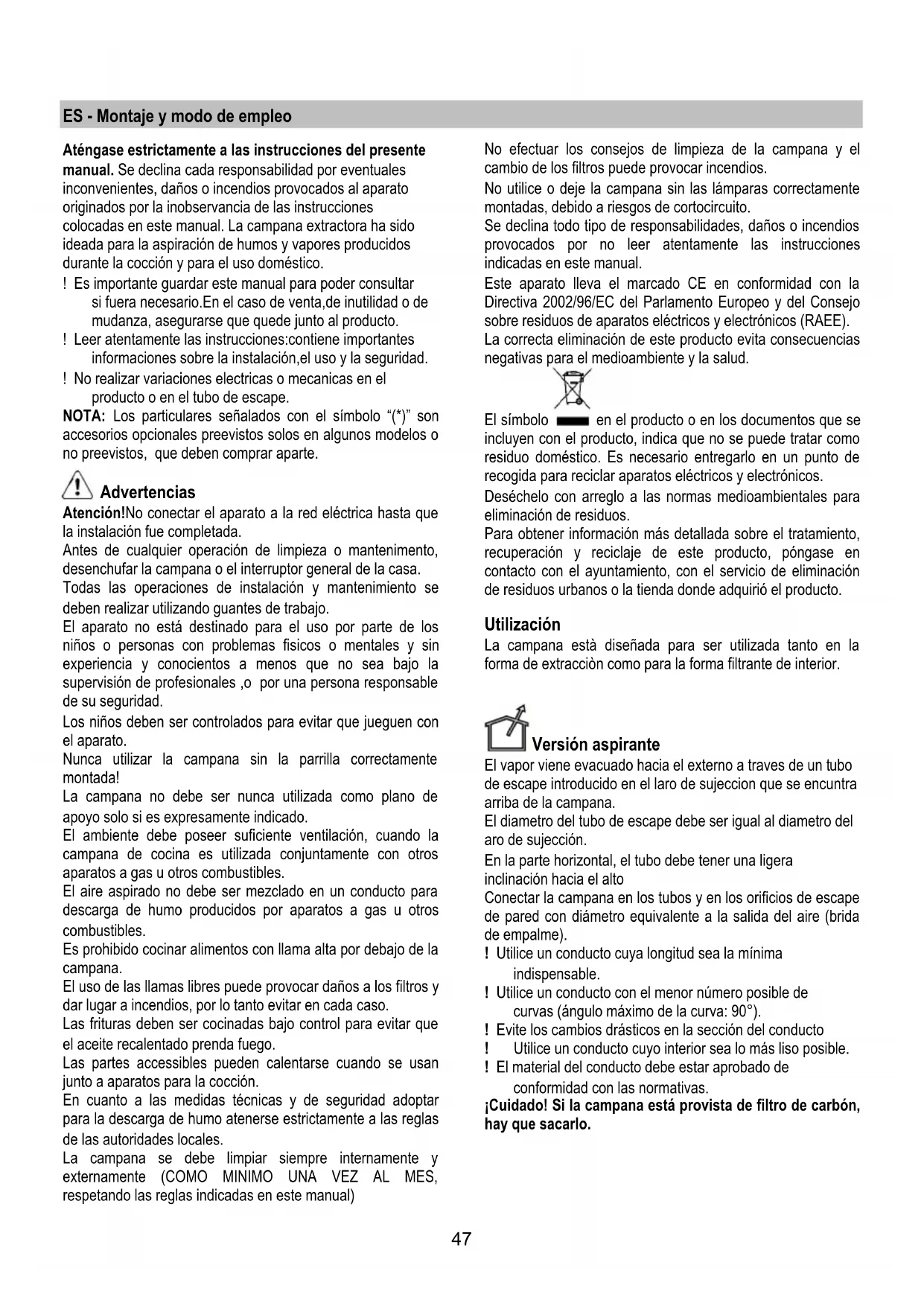

ES - Montaje y modo de empleo
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenrientes, danos o incendios provocados al aparato originados por la inobservancia de las instructuciones colocadas en este manual. La campana extractor ha sido ideada para la aspiracion de humos y vapeores producidos durante la coccion y para el uso domestico.
! Es importante guardar este manual para poder consulutar si fuera besoin. En el caso de vente, de inutilidad o de mudanza, asegurarse que quede unto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecancas en el producto o en el tubo de escape.
NOTA: Los particulares signalados con el significo (*) son accesos.optionales preevistos solos en algunos modelos o no preevistos, que deben comprarAparte.
Advertencias
Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing quantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesiones, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evaporar que juguen con el aparato.
Nunca utilize la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina esutilizada conjuntamente conothers aparatos a gas uothers combustibles.
El aire aspirado no debe ser mezclado en un conductor para descarga de homo producidos por aparatos a gas u或者其他 combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres pueda provocar danos a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.
Las partes accesibles peuvent calentarse cuando se usesan jusqu a aparatos para la cocción.
En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estRICTamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilise oooter la campana sin las lamparas correctamente montadas,deferado a riesgos de cortocircuito.
Se declina todo tipo de responsabilitidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato llama el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salute.
El símbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda trattar como residuo domestico. Esnecessary entergarlo en un punto de recogida para recicular aparatos electricos y electrónicos.
Deséchélo con arreglo a las normas medioambienteles para eliminación de residuos.
Para Obtener información más detallada sobre el tratimiento, recuperación y reciclaje de este producto,pongase en contacto con el ayuntamento, con el servicios de eliminación de residuos urbanos o la tienda donde adquirido el producto.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Version aspirante
El vaporiene evacuado hacer el externo a traces de un tubo de escape introducido en el laro de sujeccion que se encontrar arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujeccion.
En la parte horizontal, el tubo debe tener una ligera inclinacion hacer al alto
Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).
! Utilice un conducto cuya longitud sea la minima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
Utilice un conducto cuiy interior sea lo mas liso possible.
! El material del conductorDebe estar aprobado de conformidad con las normativas.
Cuidado! Si la campana está provista de FILTER de carbón, hay que sacarlo.
Version filtrante
Se debe utilizes un filtro de carbón activo, disponible del vuestro proveedor. El aire aspirado viene reciclado antes de expulsionro en el ambiente a工程技术 de la parrilla superior. Cuidado! Si la campana no está dotada de filtróde carbón, hay que pedirlo y montarlo antes del uso.
Instalación
La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.
Conexión electrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun.afteres de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es possible situarla en un lugar accesible, aun.afteres de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Atencion! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente. La campana está provista de un cable de alimentacion especial; si el cable se daña, Solicite uno nuevo al Servicio de Assistance Tecnica.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escoqida.
- Quitar el/los filtr/s al carbón activo (*) si es provisto (ver el párafo relativo).
Este/tos va/van montado/s neuenamente si se desea usar la campana en version filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por exemple;bolsas con tornillos (^) ,garantias (^) etc.), eventuallymente quitarlos y conservarlos.
- Si es possible desconectar o quitar los muebles bajo y alrededor del area de instalacion de la campana para tener una mejor accesibilitad a la / pared al/techo, donde sera instalada la campana. De todasomanas, proteger los muebles y todas las partes necessitiesarias para la instalacion. Escoger una superficie plana y cubirla con una proteccion sobre apoyar las piezas metalicas.
- Verificar además que en la zonaURT de la zona de instalación de la campana (con la campana montada)
sea disponible un enchufe électrique y una descarga para el humano hacía el exterior (solo para la version aspirante).
- Ejecutar todos los trabajo de mampostería你需要os (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
Este Modelo de campana esta disenado para encajar en un meuble o cualquier(otherso soporte.

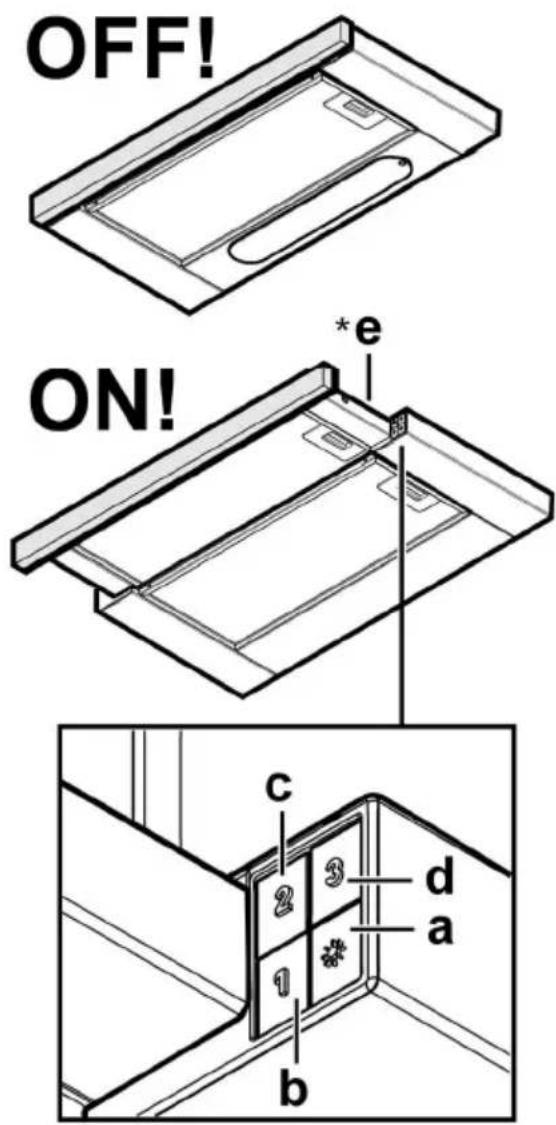

Funcionamento
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
a. Interruptor luz ON/OFF.
b. Interruptor OFF/ velocidad 1
c. SeLECTION Velocidad 2
d. SeLECTION VECIDAD 3
(*)e. Cajón desmontable provisto de un sistema de clausura automática "slow motion".
Usar la potencia de aspiracion mayor en caso de particular concentrazione de vapeores de cocina. Aconcejamos de encender la aspiracion 5制动os antes de起初 a cocinar ydeferla en funcao porothers 15制动os aproximamente.
Mantenimiento
Atencion! Antes de cualquier operacion de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o disconnectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la mesma fecuencia con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise productos que contengan abrasivos.
NO UTILICE ALCOHOL!
ATENCLION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, poder producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proportionadas.
Filtro antigrasa
Fig. 10-21
Retiene las particulas de grasa producidas cuando se cocina.
El bajo antigrasa metalico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede Destenirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el bajo antigrasa, tirar de la manija de desenganche de muele.
Filtro al carbón activo (solamente para la version filtrante)
Fig. 20
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre desdeda mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa.Enequalquier caso es必須o sustituir el cartucho al menos cada 4这点.
NO puede lavarse o reciclarse.
Quitar los filtros antigrasa
Aplique un过滤 al carbón por lado y enganchelo en la campana extractora.
Ponga de nuevo los filtros antigrasa.
Sustitución de la lámpara
Desconecte el aparato de la red electrica.
Atencion! Ante de tocar las lamparas asegurese de que esten frias.
Extraiga el cajón.
Quitar la rejilla
Sustituir la lampara danada
Utilizar solo lámparas halógenas con forma a vela Ø35mm E14 28W
Volver a montar la rejilla.
Algunos modelos poseen bombillas halógenas:
- Extraer la proteccion hacero balanca con un peuo destornillador de boca plana o una herramienta similar.
- Sustituir la lampara dañada.
Utilizar solo lámparas halógenas de 12V -20W max - G4 (Adecuada para su uso en luminaria abierta) prestando atencion en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al service de asistencia技术水平, controlar que las lámparas estén bien montadas en su sede.
A coifa NUNCA delve ser'utiliza como plano de apio.
Se o exaustor for dotada de filtros de carva ativo, estas
Para a limpeza use um pano umelecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos.
