NAUDOJIMO INSTRUKCIJA BK-RS08EB SHARP

Naudokitės šiuo Greitojo gido, kad nustatytumėte ir pradėtumėte naudoti savo elektrinį dviratį. Norėdami gauti išsamesnės informacijos apie savo elektrinio dviračio modelį, prašome kreiptis į internetinę instrukciją, kurią galite rasti sekdami žemiau esančią nuorodą arba nuskenuodami QR kodą:

Skambutis Pedalai Įkroviklis Įkroviklio naudo- jimo instrukcija Priekinis atšvaitas Galinių šviesų Priekinė šviesa Laidas pertraukia Garantijos kortelė Greito pradžios vadovas Kabelių tvirti- nimo juostelės Guminė dangtelis 0,12 colio (3mm) Allen raktas 0,16 colio (4 mm) Allen raktas 0,20 colio (5mm) ilgasis Allen raktas Phillips atsuktuvu 18 16 15 13 10 08

Svarbūs saugos nurodymai

ATSARGIAI ELEKTROS SMUGIO PAVOJUS NEATIDARYTI

Prieš naudodami prietaisą, perskaitykite šiuos saugos nurodymus ir atkreipkite dėmesį i įspėjimus:

Mirkčiojanti lemutė su rodyklės simboliu lygiakraščiame trikampyje skirta pranešti naudotojui apie neizoliuotos „pavojingos įtampos“ atsiradimą gaminio korpuse, kuri gali būti pakankamai stipri, kad žmonėms sukeltų elektros smūgį.

Šauktukas lygiakraščiame trikampyje skirtas pranešti naudotojui apie svarbius naudojimo ir priežiūros (techninės priežiūros) nurodymus prietaiso naudojimo leidinyje.

Šis simbolis reiškia, kad gaminys turi būti utilizuojamas aplinką tausojančiu būdu, o ne išmetamas su buitinėmis atliekomis.

KS jtampa

II klasés jranga

Kad nesukeltumėte gaisro, žvakes ar kitus atviros liepsnos šaltinius laikykite atokiai nuo šio gaminio.

SVARBU: Atidžiai perskaitykite ir išsaugokite šiuos nurodymus.

DÉMESIO: Dèvěkite apsauginj šalmą! Norédami sumažinti sužeidimo riziką, važiuodami dévěkite tinkamą šalmą!

Avarijos ir sužalojimo rizika

• Netinkamas e-dviračio naudojimas dėl nepakankamų žinių gali sukelti avariją. Prieš važiuodami, prašome susipažinti su e-dviračio ypatybėmis.
• Iš anksto susipažinkite su stabdžių svirtimi, jei nepakankamai žinote, kur yra priekiniai ir galiniai stabdžiai. Prieš važiuodami taip pat atitinkamai sureguliuokite.
• Prašome įsitikinti, kad stabdžiai yra tinkamai sureguliuoti ir veikia gerai.

DÉMESIO: Aparatūra gali būti ne visiškai priveržta, įskaitant, bet neapsiribojant varžtais, veržlémis, priekinio rato veleno, galinio rato, vairavimo mechanizmais (vairu, stiebu), stabdžių sistema, važiuoklės sistema, pedalais ir t.t.

Norėdami sumažinti sužeidimo riziką, įsitilkinkite, kad visi dviračio elementai yra tvirtai ir teisingai pritvirtinti, o įrangos netekimo, sugadinimo ar kitų pažeidimų nėra.

DÉMESIO: Šis dviratis skirtas suaugusiems. Vaikai gali važiuoti tik suaugusiju priežiūroje.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, įsitikinkite, kad dviratis ir bet kurios jo struktūros nėra pasiekiamos vaikams iki 3 metų amžiaus.

DÉMESIO: Dél netinkamo dviračio naudojimo gali jvykti komponentų gedimas.

Avarijos ir sužalojimo rizika!

- Nevažiuokite per šlaitus ar kalnelius su dviračiu.

- Nevažiuokite šiuo dviračiu krosovo maršrutais. - Nevažiuokite dviračiu per laiptus, uolas ar kitus pakilimus, kurių aukštis didesnis nei 15 cm.

Netinkami priedai ar pakeitimai dviračiui ir neteisingi priedai gali sukelti dviračio gedimus.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, nepridėkite jokių papildomų priedų, kuriuos nepirkote iš pardavėjo arba neįgijote pardavėjo leidimo, įskaitant, bet neapsiribojant vaikų saugos sėdynėmis, priekabomis ir pan.

DĖMESIO: Nevairuokite dviračiu rizikingai.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, dviratį važiuokite tik teisingai. Įsitikinkite, kad galite kontroliuoti dviratį, ir nebandykite pavojingų veiksmų, įskaitant, bet neapsiribojant, važiavimą be rankų, šuoliais ir riedėjimais ant galinio rato.

PAVOJUS: Dviračio priežiūros stoka kelia nelaimingų atsitikimų ir sužalojimų riziką

Tikrinkite dviratį prieš kiekvieną važiavimą, įskaitant, bet neapsiribojant, stabdžių funkcija, padangų nusidėvėjimu ir PSI, varžtų ir veržlių būkle, vairavimu ir spindulių įtempimu.

Jeigu važiuodami išgirstate bet kokį nejprastą triukšmą, nedelsdami sustabdykite ir patikrinkite visą dviratį.

DĖMESIO: Užtikrinkite visišką laikymąsi vietos įstatymų. Baudų ir konfiskavimo rizika!

Prieš važiuodami dviračiu, jsitikinkite, kad dviratis atitinka jūsų vietos įstatymų standartus.

Reflektoriai nėra pakankamas šviesos šaltinis. Važiavimas auštant, sutemus, naktį ar kitu laiku, kai matomumas yra prastas, be tinkamos dviračio apšvietimo sistemos ir be reflektorių, yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Jeigu jūsų dviratis netinka tinkamai, galite prarasti kontrolę ir nukristi. Per stipriai priveržti varžtai gali ištempti ir deformuotis. Nepavieskite savo baterijos aukštai temperatūrai.

Važiavimas su netinkamai sureguliuotais stabdžiais ar nusidėvėjusiomis stabdžių kaladėlėmis yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Niekada nepumpuokite rato iki didesnio slėgio nei nurodyta ant rato šono arba ratlankio. Jei ratlankio maksimalus slėgis yra mažesnis nei nurodytas ant rato, visada naudokite mažesnį rodiklj. Viršijus rekomenduojamą maksimalų slėgį, gali nutrūkti ratas nuo ratlankio arba pažeisti ratlankį, kas gali sukelti dviračio pažeidimą ir sužeisti vairuotoją bei aplinkinius.

Geriausias ir saugiausias būdas iki reikiamo slėgio užpumpuoti dviračio ratą yra naudoti dviračio siurbli, kuriame yra integruotas slėgio matuoklis. Per stiprus arba per staigus stabdymas gali užrakinti ratą, dėl ko galite prarasti kontrolę ir nukristi. Staigus arba per didelis priekinio stabdžio naudojimas gali išmesti vairuotoją per vairo rankeną, dėl ko gali atsirasti rimtų sužalojimų arba mirtis.

Nedelsdami sustabdykite jkrovimo procedūrą, jei pastebite keistą kvapą ar dūmą.

• „SHARP“ neatsako už sužalojimus/mirtį, atsiradusią dėl netinkamo naudojimo.
• Sharp neatsako, jei nesilaikote vietos reglamentų ir apribojimų.
• Garantija neapima žalos, kurią sukėlė netinkamas prietaiso naudojimas, ypač naudojant ne namų ūkio tikslams, taip pat pakeitimai ir/ar pritaikymai, reikalingi šalims ar regionams, kuriems jis pradinėje stadijoje nebuvo suprojektuotas.
• Visada laikykitės vietos eismo taisyklių ir nacionalinių įstatymų bei reglamentų, naudodamiesi savo elektriniu dviračiu.
• Visada laikykitės vietos greičio ribojimų. NE VIRŠYKITE savo elektrinio dviračio greičio ribojimo.
• Naudodami šią priemonę visada dévėkite apsaugines priemones.
• Visada važiuodami savo elektriniu dviračiu dévěkite saugos šalmą.
• Būtinai vairuokite abiem rankomis. Draudžiama vairuoti viena ranka.
• Nevažiuokite paspirtuku esant blogoms oro sąlygoms.
• Nenaudokite šio elektrinio dviračio atliekant triukus ar pavojingus manevrus. Tai dviratis, skirtas naudoti namų aplinkoje.

• Nevežkite kitų žmonių ar tokių daiktų kaip krepšiai.

• Vietose, kur daug žmonių, važiuokite lėtai.

• Prieš naudodami įsitikinkite, kad visi varžtai ir veržikliai yra priveržti ir įprastos būklės.
• Isitikinkite, kad sulankstomojo veleno galas jeina i angą išskleidžiant elektrinį dviratį.
• Paspirtuku nevažiuokite nelygiais keliais, per balas, alyvą ar ledą.
• Neatlikite staigių judesių eisme ar tokių veiksmų, kurių kiti gali nesitikėti.
• Nevažiuokite elektriniu dviračiu, jei esate už šalies amžiaus ribu.
• Nevežkite e-dviračiu greičiau nei leidžia šalies teisės aktai e-dviračiams.
• Nenaudokite elektrinio dviračio, jei jis yra sugadintas.
• Nenaudokite elektrinio dviračio, jei jo baterija skleidžia keistą kvapą ir/arba jkaista.
• Nenaudokite elektrinio dviračio, jei iš jo pradeda tekėti skystis, vengkite kontakto ir laikykite jį nepasiekiamoje vaikų vietoje.
• Prieš naudodamiesi, jsitikinkite, kad elektrinis dviratis néra pažeistas. Nevairuokite, jei yra bet kokio pažeidimo.
• Įsitikinkite, kad prieš naudodamiesi elektriniu dviračiu perskaitėte visą šį naudotojo vadovą.
• Išmokite važiuoti savo elektriniu dviračiu prieš naudodamiesi viešoje erdvéje.
• Šj elektrinį dviratį galima atpažinti pagal modelio ir serijos numerį, esantį ant vertinimo plokštės.
• Varomają jėgą sukuria elektrinis variklis, esantis varomajame rate.
• Ant e-dviračio gali važiuoti tik vienas žmogus.
• Nekoreguokite šio elektrinio dviračio jokiu būdu.
• Nenaudokite jokių dalių ar priedų, kurie nėra SHARP rekomenduojami ar patvirtinti.
• Važiuokite elektriniu dviračiu lygiomis paviršiumis. Neviršykite nurodyto posvyrio.
• Per didelis naudojimas sumažins šio elektrinio dviračio tarnavimo laiką.
• Naudojant gali įkaisti stabdžiai ir susijusios dalys. Po naudojimo nelieskite.
• Nejjunkite elektrinio dviračio, kai jis jkraunamas.
• Kai akumuliatorius ikraunamas iki galo, ištraukite ikrovimo laidą.
• Ekrane esantis akumuliatoriaus indikatorius rodo jo tarnavimo trukmę.
• Per iškrovimą, kai baterija yra paskutiniame etape, gali sumažėti energijos, perduodamos varikliui, kiekis, nustokite važiuoti ir pakraukite bateriją.
• Kai baterija yra nusilpusi, gali sumažeti elektrinės pagalbos galia. Rekomenduojama pradėti krovimą, kai įkrova yra 20-40%.
• Ikraukite akumuliatorių po kiekvieno naudojimo.
• Jeigu elektrinio dviračio ilgai nenaudojate, jkraukite jj bent kartą per mėnesį. Atkreipkite dėmesį, kad jei baterija ilgai nejkraunama, jį įsijungs į savisaugos būseną ir nebebus galima ją įkrauti. Tokiu atveju, prašome susisiekti su savo prekybininku.

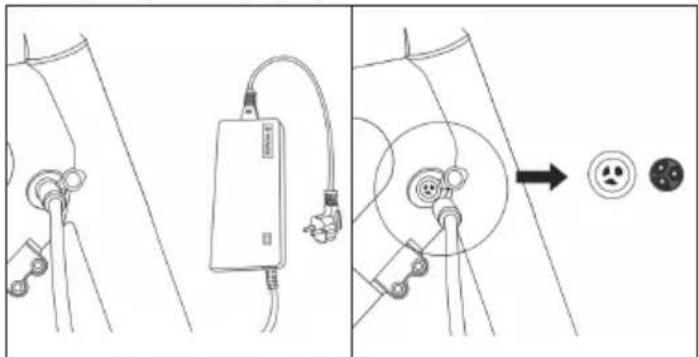

• Norėdami įkrauti, pirmiau įstatykite įkroviklio laidą į įkrovimo lizdą, o tik po to į elektros tinklo lizdą.
• Ikraunant akumuliatorių įkrovimo indikatorius šviečia raudonai; tai reiškia, kad vyksta įprastas įkrovimas. Kai indikatoriaus spalva pasikeičia įžalią, įkrovimas baigtas.
• Naudokite tik originalų įkroviklį įkrauti akumuliatoriui.
• įkroviklis turi perkrovos apsaugos funkcija, jei elektrinis dviratis yra 100% pilnai jkrautas, įkroviklis automatiškai sustabdys įkrovimą.
• Atsikratykite baterijų ir elektrinių dviračių laikydamiesi jūsų šalyje galiojančių reglamentų.

Įspėjimai dėl akumuliatoriaus ir įkroviklio

Maitinimo elementai

• Nelaikykite maitinimo elementų aukštoje temperatūroje ir nedėkite tokiose vietose, kur temperatūra gali staigiai pakilti, pvz. prie židinio ar prieš tiesioginius saulės spindulius.
• Nelaikykite maitinimo elementų prie šildymą spinduliuojančių šaltinių, nemeskite į ugnį, neardykite ir nebandykite įkrauti vienkartinio įkrovimo elementų; jie gali ištekėti arba sprogti.
• Maitinimo elementas gali sprogti, jeigu jį mesite į ugnį arba mechaniškai traiškysite ar pjaustysite.
• Palikus maitinimo elementą itin aukštos temperatūros aplinkoje jis gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• Veikiamas itin žemo oro slėgio maitinimo elementas gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• DĖMESIO: Sprogimo ar įrangos pažeidimo rizika, jei naudojamos netinkamo tipo baterijos.
• Nenaudokite skirtingų maitinimo elementų kartu ir naujų su senais.
• Nenaudokite kitokių maitinimo elementų, negu nurodyta.

Šio įrenginio ir maitinimo elementų utilizavimas

• Neišmeskite šio prietaiso ir jo maitinimo elementų su nerūšiuotomis buitinėmis atliekomis. Nugabenkite jį į specialų elektrinės ir elektroninės įrangos surinkimo tašką perdirbimui, vadovaudamiesi vietoje galiojančiais įstatymais. Taip prisidėsite prie žaliavų išteklių tausojimo ir aplinkos saugojimo.
• Daugelyje ES šalių maitinimo elementų utilizavimą reglamentuoja įstatymai. Ant elektrinės įrangos, jos įpakavimo ir maitinimo elementų nurodomas perdirbimo simbolis primena naudotojams, kad tinkamai tokius daiktus utilizuotų. Naudotojai turi naudoti esamas naudotos įrangos ir maitinimo elementų surinkimo vietas. Daugiau informacijos gali suteikti pardavėjas arba vietos v įstaigos.

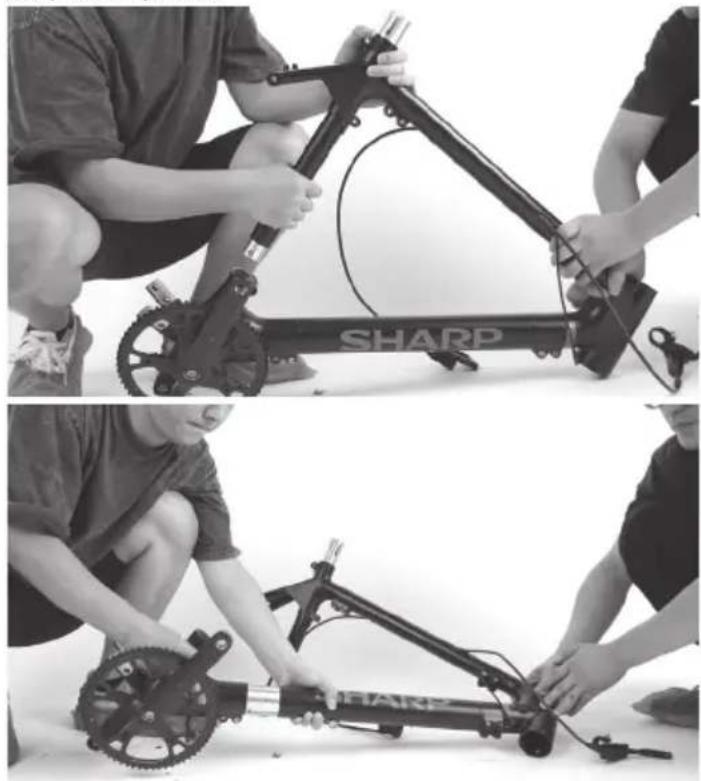

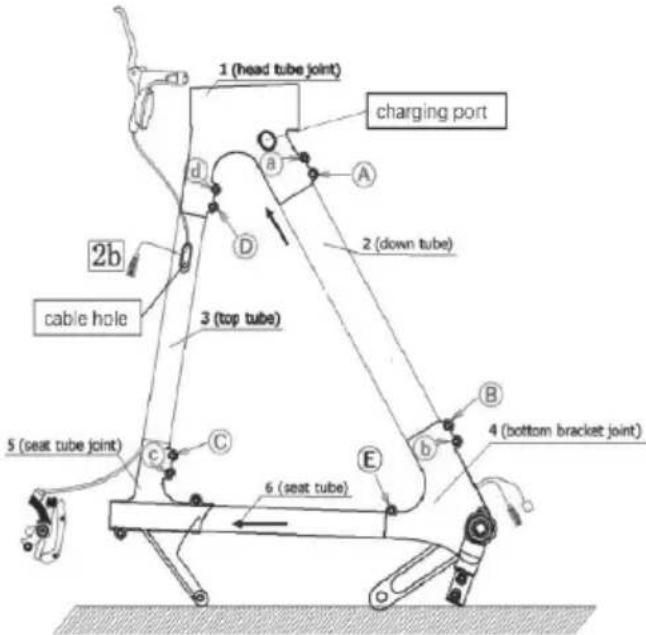

Baterijos pašalinimas prieš išmetant

- Baterija yra paslėpta viduje apatinėje vamzdyje. Abi vamzdžio pusės turi karšto lydymo klijus, kad pritvirtintų bateriją ir laidą. Norėdami pašalinti bateriją, prašome išsukti visus varžtus ant dviračio rėmo ir pašalinti apatinį vamzdį.

CE pareiškimas:

• „Sharp Consumer Electronics Poland sp. z. o. o.“ pareiškia, kad ši įrenginys atitinka būtinus reikalavimus ir kitas svarbias radijo ir telekomunikacijų įrangos direktyvos 2014/53/ES nuostatas.
• Visas ES atitikties deklaracijos tekstas yra prieinamas sekdami nuorodąwww.sharpconsumer.com ir tada įvedus savo modelio atsisiuntimo skyrių ir pasirinkus „CE pareiškimai“.

Glaustas naudojimo vadovas (šis dokumentas)

Elektrinio dviračio dalys

• 1 × Rêmas ir galinis ratas
• 1 × Priekinis ratas
• 1 × Perforuotas ašis
• 1 × Vairo strypas
  • 1 × Šedė ir šedės vamzdis
  • 2 × Bügnas
• 1 × Stovas

Priedu děžutě

• 5 × Laido lūžiai
• 1 × jkroviklis
• 1 × Naudojimo instrukcija
• 3 × Allen raktas
• 3 × Atviras galas raktas
• 1 × Phillips atsuktuvu

Priedų dėžutė

(Žiūrėti 11 puslapyje)

Dviračio dalys

(Žiūrėti 21 puslapyje)

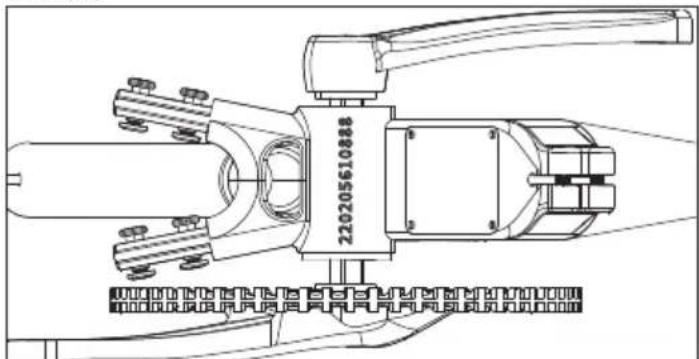

Dviračio rèmo numeris

Dviračio rėmo numerį galima rasti ant apatinės atramos, kaip parodyta paveikslėlyje. Tai yra unikalus jūsų elektrinio dviračio identifikatorius. Kai jūsų dviratis yra pavogtas, tai yra serijinis numeris, kuris suteikia didžiausią tikimybę jį susigrąžinti. Būtų gerai jį užrašyti kažkur arba padaryti nuotrauką.

Surinkite E-dviračio

ŽINGSNIS 1: Idiekite ir reguliuokite vairo strypą

a. Nuimkite gumos dangtelj nuo strypo viršaus.
b. Atsukite du varžtus ant stiebo šono ir ilgaji varžta ant stiebo viršaus naudodami 5 mm Imbuso raktą, tada pasukite ekraną 180 laipsnių, kaip parodyta [1-1] ir [1-2] paveikslėlyje.
c. Atsukite varžtus iš naujo.
d. Uždėkite gumos dangtelį ant veleno viršaus.

Paveiksle 1-1 Paveiksle 1-2

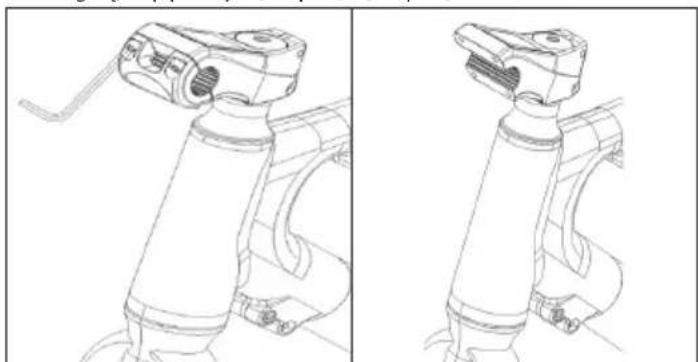

PASTABA:

Isitikinkite, kad viršutinio varžto sukimo momentas yra maždaug 4-6 N·m. Isitikinkite, kad šoninių sraigtų sukimo momentas yra maždaug 10-12 N·m.

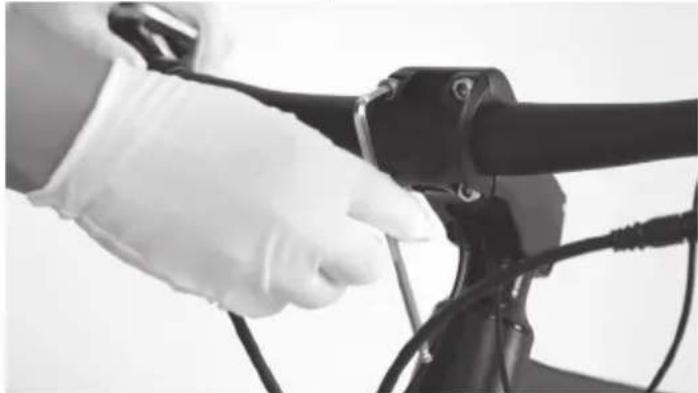

a. Atsukite keturis varžtus ant vairo laikiklio prieš laikrodžio rodyklę naudodami 5 mm Imbuso raktą, tada pašalinkite varžtus ir priekinį dangtelį, kaip parodyta [1-3 pav.] ir [1-4 pav.].

Paveiksle 1-3 Paveiksle 1-4

b. Idėkite vairuotoją i veleno laikiklio centra, kai vartotojas yra ant sėdynės, ir įsitikinkite, kad jis yra teisingai orientuotas. Valdymo mygtukai kairėje. Idėkite priekinį dangtelį atgal ir priveržkite varžtus tvirtai, bet ne visiškai.

c. Stumkite vairą j kaire ir dešinę, kad ją centruotumėte; šiek tiek pasukite ją taip, kad stabdžių svirtelės būtų nukreiptos žemyn. Tada, laipsniškai užsukite varžtus A-B-C-D seka, kaip parodyta [1-5 pav.].

PASTABA: isitikinkite, kad varžtu ABCD sukimo momentas yra maždaug 6-8 N·m.

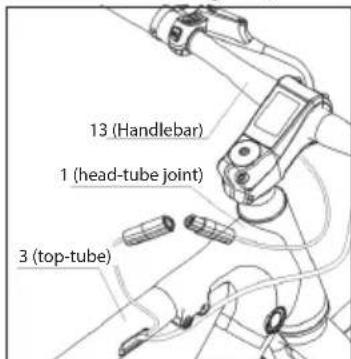

ŽINGSNIS 2: Kabelių tvarkymas

a. Prijunkite ekrano jutiklio laidą, kaip parodyta [paveiksle 2-1] ir [paveiksle 2-2].
b. Priděkite laido užsegimus, kad tvarkytuměte laidus.

Paveiksle 2-1 Paveiksle 2-2

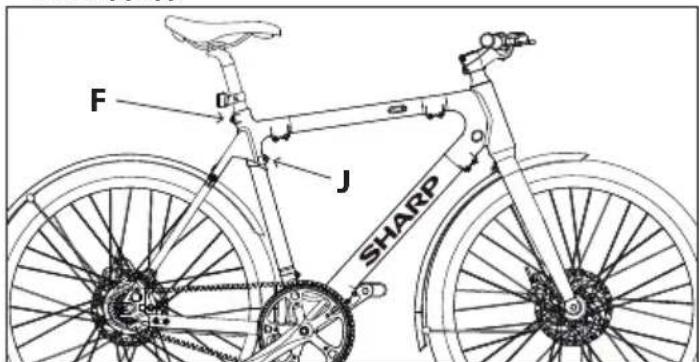

ŽINGSNIS 3: Idiekite sėdynę

a. Atlaisvinkite varžtus [F] ir [J] pasukdami prieš laikrodžio rodyklę naudodami 5 mm Allen raktą, jdėkite sėdynės strypą i rémą, kaip parodyta [3-1 pav.]
b. Reguliuokite sédynés aukšti pagal savo ügj. Neviršykite maksimalaus sédynés aukščio ribos, kaip parodyta [paveiksle 3-2]. Tada priveržkite varžtus [F] ir [J].

PASTABA: jsitikinkite, kad varžtu [F] ir [J] sukimo momentas yra maždaug 20 N·m

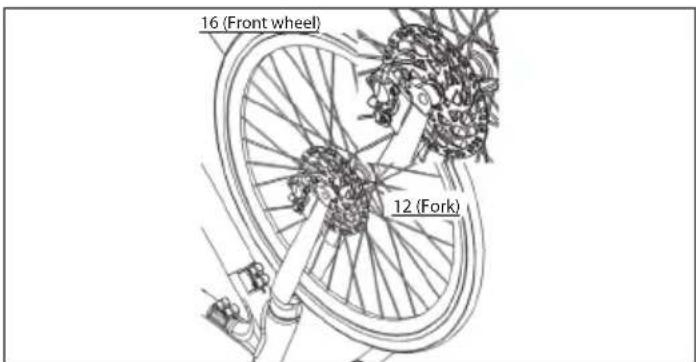

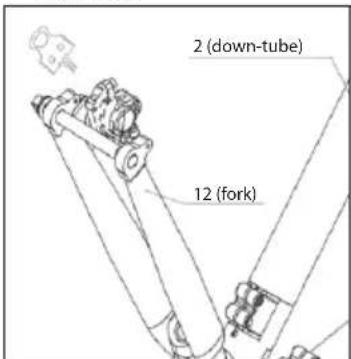

ŽINGSNIS 4: Idiekite priekinį rata

Jums reikia apverkti elektrinj dviratj aukštyn kojomis prieš montuojant priekinj ratą.

a. Nuimkite plastikinį žetoną nuo stabdžių strypų, kaip parodyta [4-1 pav.].
b. Naudokite 15 mm atvirą raktą, kad atpalaiduotumėte varžtus ir nuimtumėte priekinio šakės apsaugą, kaip parodyta [paveiksle 4-2].
c. Idėkite priekinį ratą i priekinę forkelę, atidžiai įdėdami diską tarp stabdžių kaliperių, kaip parodyta [paveiksle 4-3].
d. Ikiškite greitojo išleidimo svirtj iš disko pusės kiek galite toliau. Gali tekti šiek tiek pakoreguoti priekinį ratą, kad greitojo išleidimo svirtis galėtų laisvai praeiti. Sukite ją laikrodžio rodykle, kol ji atrodo tvirta, kaip parodyta [4-4 pav.].
e. Užrakinkite greitojo išleidimo svirtj, kaip parodyta [paveiksle 4-5]. Geriau greitojo išleidimo svirtj nukreipti j viršų, suderinus su vidurinės kojos linija.

2 (down-tube) 12 (fork)

Paveiksle 4-1 Paveiksle 4-2

Paveiksle 4-4 Paveiksle 4-5

PASTABOS:

Jeigu užrakinant greitojo išleidimo svirti nejaučiate įtampos, turėsite ją dar labiau pritvirtinti.

Šis žingsnis yra labai svarbus ir susijęs su važiavimo sauga. Jei negalite atlikti montavimo, kaip reikalaujama, prašome kreiptis i profesionalą.

ŽINGSNIS 5: İdiekite priekinį būgną

a. Naudokite 10 mm atvirą raktą, kad atpalaiduotumėte purvo skydelio varžto veržlę ant priekinio tilto vidinės pusės, o tada pašalinkite varžtą ir veržlę.
b. Po to, kai priekinė apsauga bus suderinta su varžto skyle, sukiškite tvirtinimo varžtus, kad pritvirtintumėte ją prie priekinės forko, kaip parodyta [paveiksle 5-1].
c. Pasitikrinę, ar priekinis purvo skydelis yra suderintas su varżto skyle, naudokite 5 mm Allen raktą, kad įstumtumėte varžtą, ir 10 mm atvirą raktą, kad susukti verzłę ant kitos pusės. Nepamirškite tarpininkų.
d. Po viršutinės laikomosios skersinės pritvirtinimo, naudokite 4 mm Allen raktą, kad pašalintumėte 2 varžtus iš priekinio šakės apačios. Tada, suderinkite priekinio purvo skydelio kojas su montavimo skylėmis priekinio šakės apačioje, kaip parodyta [Paveikslėlyje 5-2] ir [5-3], ir tada vėl priveržkite varžtus iki maždaug 3-5 N·m.

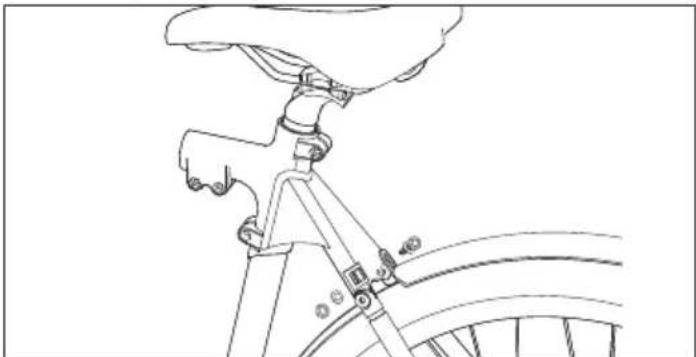

ŽINGSNIS 6: İdiekite galinį bügną

a. Naudokite 10 mm atvirajj raktą, kad atsuktumėte blauzdikaulio varžto veržlę ant sėdynės vamzdžio sąnario, o tada pašalinkite varžtą ir veržlę.
b. Po to, kai suderinsite apsauginj dangtelj su varžto skyle, sukiškite tvirtinimo varžtus, kad pritvirtintumėte jj prie sėdynės vamzdžio sąnario, kaip parodyta [paveiksle 6-1].
c. Po to, kai patvirtinsite, kad priekinė apsauga yra suderinta su varžto skyle, naudokite 5 mm šešiakampį raktą, kad įstumtumėte strypą, ir 10 mm atvirą raktą, kad kitame gale vėl pritvirtintumėte veržlę su 4-6 N·m sukimo momentu. Nepamirškite tarpininkų.
d. Po viršutinės laikomosios skersinės pritvirtinimo, naudokite 4 mm Allen raktą, kad pašalintumėte 2 varžtus iš išleidimo angos. Tada, suderinkite purvo skydelio kojas su montavimo skylėmis, kaip parodyta [Paveikslėlyje 6-2] ir [6-3], ir tada vėl priveržkite varžtus.

Apverkite savo dviratj aukštyn kojomis.

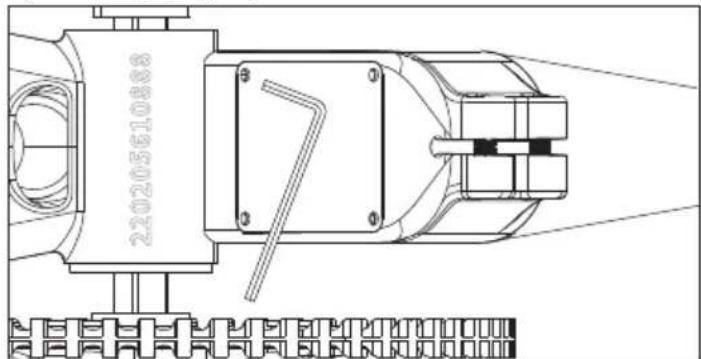

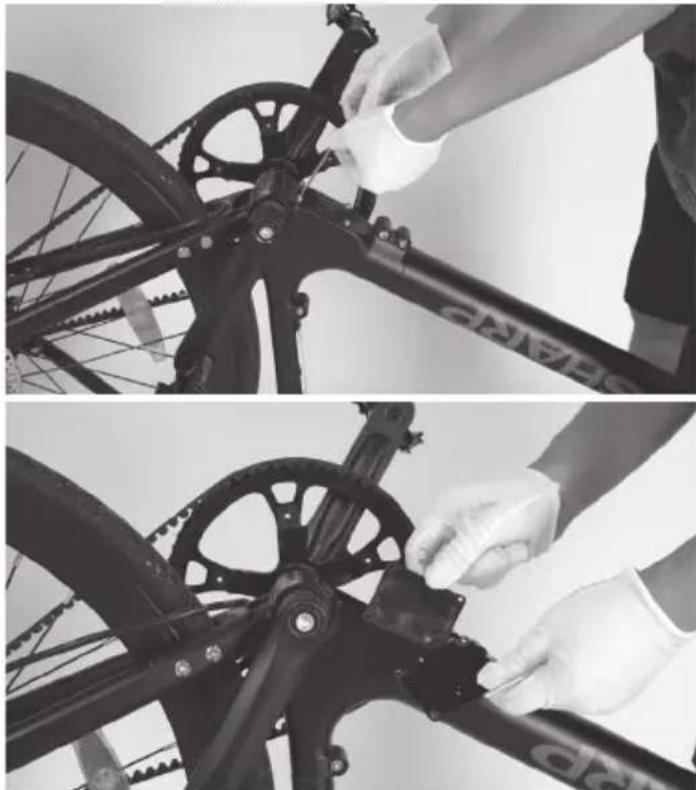

a. Atsukite keturis varžtus ant dangtelio šalia apatinės laikiklio dalies prieš laikrodžio rodyklę naudodami 3 mm Imbuso raktą, tada pašalinkite varžtus ir dangtelj, kaip parodyta (5-1 pav.)

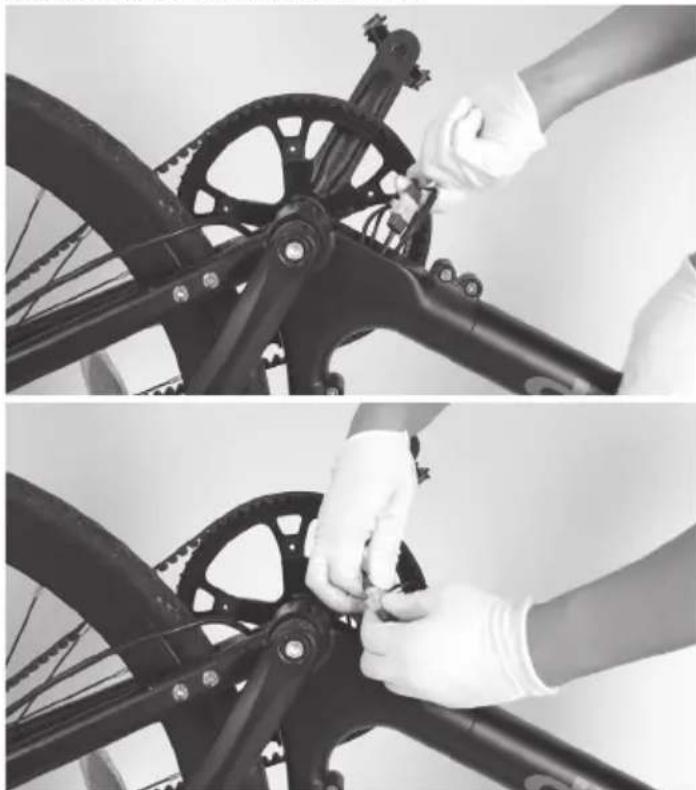

b. Prijunkite laidą tarp baterijos ir valdiklio, kaip parodyta [paveiksle 7-2].
c. Idėkite dangtelį atgal ir priveržkite varžtus.

a. Naudokite 15 mm veržlę, kad pritvirtintumėte pedalus, kaip parodyta [paveiksle 8-1].

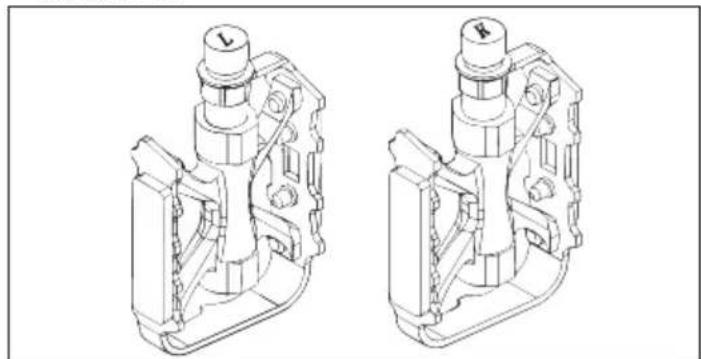

Patikrinkite galines dangtelius abiejose pedalėse, kad nustatytumėte kuri yra kairioji, o kuri dešinioji pedala.

Atkreipkite dėmesį, kad dešinysis pedalas susisuka pagal laikrodžio rodyklę, o kairysis - prieš laikrodžio rodyklę.

Isitikinkite, kad sukimo momentas yra 18 N·m.

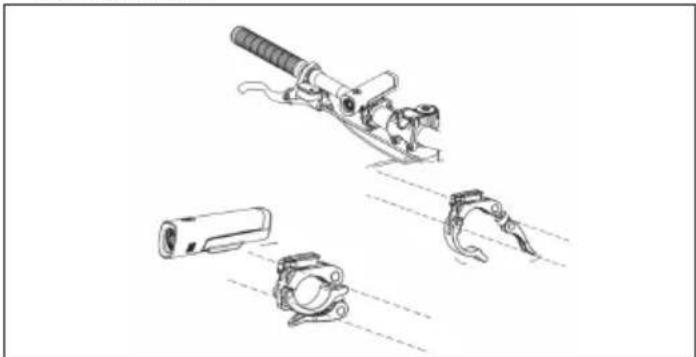

ŽINGSNIS 9: Idiekite šviesas, reflektorius ir t.t.

a. Pritvirtinkite priekinj šviesos diodą prie vairo, kaip parodyta [paveiksle 9-1].
b. Sumontuokite galinj šviesos signalą ant sédynės vamzdelio, kaip parodyta [paveikslėlyje 9-2].
c. [tvirtinkite priekinj atspindj ir varpelj ant vairo, kaip parodyta [Paveikslélyje 9-3].

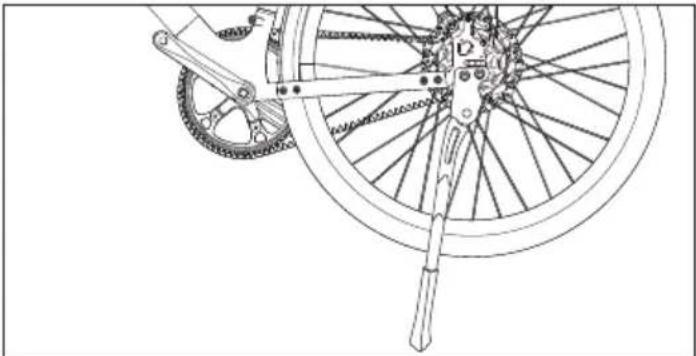

ŽINGSNIS 10: Idiekite stovą

a. Atsukite varžtus ir plovyklas, tada pašalinkite juos iš ištraukimo, kaip parodyta [10-1 pav.].
b. Naudokite 5 mm Allen raktą, kad pritvirtintumėte stovą prie išleidimo angos, ir sukiškite varžtus iki 10-12 N·m sukimo momento.

Dviračio padangos pompa

Norédami pripūsti savo pneumatikas, jums reikės:

Dviratinė pompa suderinama su Presta vožtuvais arba

Presta vožtuvo adapteris (jei jūsų siurblys neturi įmontuoto Presta vožtuvo galvutės) nėra pridedamas.

Kaip užpumpuoti rata

a. Jeigu jūsų siurblys turi dvigubą galvutę (tinka tiek Presta, tiek Schrader vožtuvams), įsitikinkite, kad jis paruoštas Presta vožtuvams. Jei jūsų siurblys nėra suderinamas su Presta, jums reikės Presta vožtuvo adapterio. Prijunkite adapterį prie siurblio galvutės.
b. Ant dviračio atsukite maža veržlą ant Presta vožtuvo viršaus, sukdami ją prieš laikrodžio rodyklę. Tai leidžia atidaryti vožtuvą ir leisti orui patekti i padanga.
c. Paspauskite ant Presta vožtuvo, kad išleistumėte šiek tiek oro. Tai padeda užtikrinti, kad vožtuvas neužstrigo ir leidžia siurbliui tinkamai veikti.
d. Paspauskite savo siurblj ant Presta vožtuvo kiek galite.
e. Jeigu jūsų siurblys turi svirtį, nuleiskite ją žemyn, kad užfiksuotumėte siurblio galvutę ant Presta vožtuvo. Tai sukuria hermetišką sandarą.
f. Pradėkite pūsti orą j rata.
g. Kai pasieksite norimą rato slėgį, atjunkite siurblio galvutę atleisdami svirtį arba atsukdami ją.
h. Sukite mažą veržlę ant Presta vožtuvo viršaus laikrodžio rodyklei pagal kryptj, kad ją uždarytumėte.

Kaip naudotis E-dviračiu

Prieš pirmą kartą naudodamiesi, pilnai jkraukite bateriją.

Kaip jkrauti

a. Atidarykite gumos dangtelj ir jkiškite kroviklj i elektrinio dviračio krovimo prievadą [Paveikslėlis 11-1]. [sitikinkite, kad krovimo prievadas yra nurodytoje kryptimi, kaip parodyta [Paveikslėlyje 11-2].
b. Prijunkite kroviklj prie sieninės elektros lizdo.
c. Prijungus prie baterijos kroviklio, baterija pradės krostis ir krovimo indikatorius ant kroviklio pasidarys raudonas.
d. Kai ikrovimas baigtas, ikrovimo indikatorius pasidarys žalias. Pašalinkite baterijos ikroviklj, kai jis visiškai ikrautas.
e. Uždarykite gumos dangtelj po ikrovimo.

Paveiksle 11-1 Paveiksle 11-2

Kaip pradėti naudoti elektrinį dviratį

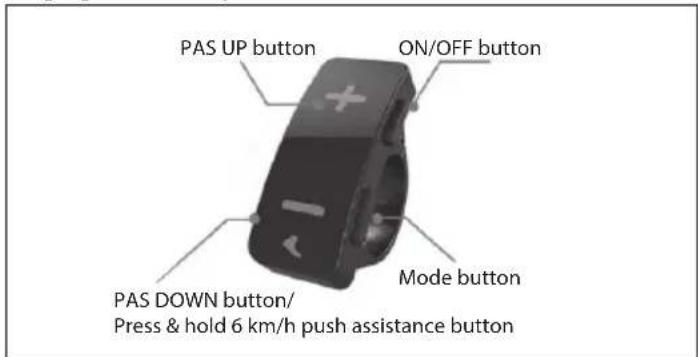

IJUNGTA/IŠJUNGTA

Paspauskite ir laikykite jjungimo/išjungimo mygtuką ON/OFF 3 sekundes, kad jjungtumėte ekraną.

PAS UP button ON/OFF button PAS DOWN button/ Press & hold 6 km/h push assistance button Mode button

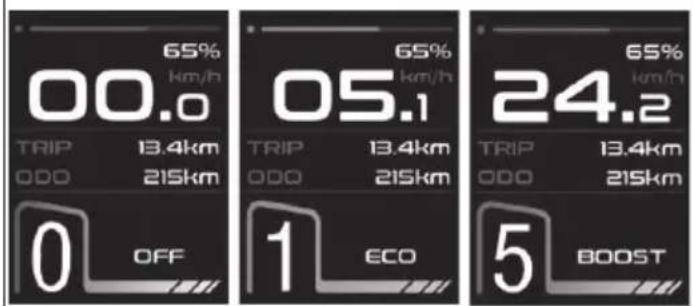

Pedalo pagalbos lygis

Variklis siūlo penkis dviračio pagalbos režimus: ECO, NORMAL, TOUR, POWER, BOOST. Trumpam paspauskite Aukštyn arba Žemyn, kad pakeistumėte pagalbos lygį pedalų naudojimui.

65% 00.0 km/h TRIP 13.4km ODO 215km 0 OFF 65% 05.1 km/h TRIP 13.4km ODO 215km 1 ECO 65% 24.2 km/h TRIP 13.4km ODO 215km 5 BOOST

Bluetooth device connected Battery Indicator Real Time speed 12.2 TISP 13.4km 000 285km Toggle Riding Info 2 NORMAL PAS level

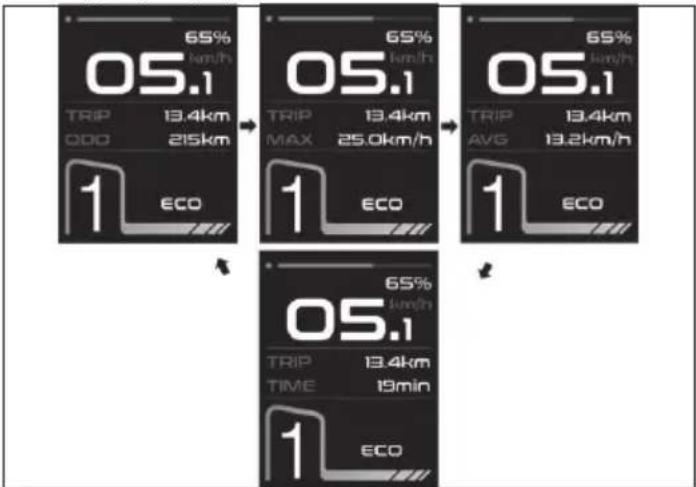

Ekrano sąsaja

Pagal numatytuosius nustatymus, ekrane rodomas realus greitis (km/h), atstumas (km) ir bendras nuvažiuotas atstumas (km). Trumpai paspauskite MODE mygtuką, kad perjungtumėte.

05.1 65% km/h TRIP 13.4km ODD 215km 1 ECO 05.1 65% km/h TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% lum/h TRIP 13.4km AVG 13.2km/h 1 ECO 05.1 65% lum/h TRIP 13.4km TIME 19min 1 ECO

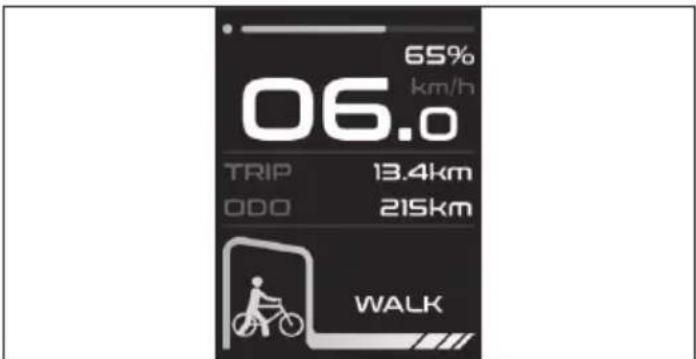

Éjimo pagalba

Paspaudus ir laikant 3 sekundes Žemyn mygtuką, aktyvuojamas Pėsčiųjų pagalbos režimas. Elektrinis dviratis automatiškai važiuos iki 6 km/h greičiu.

65% km/h 06.0 TRIP 13.4km ODO 215km WALK

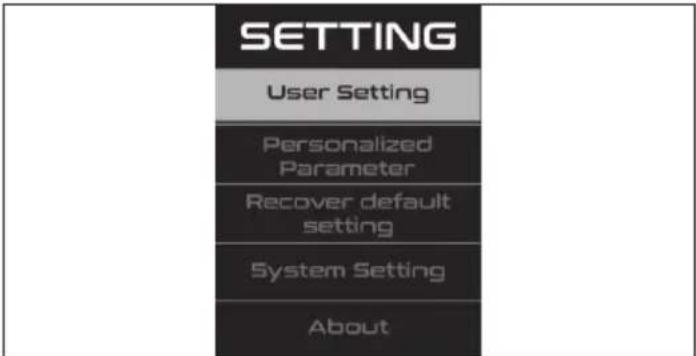

Nustatymų Meniu

Spauskite ir laikykite nuspaudę Mode mygtuką 2 sekundes, ir pereikite i Nustatymu sąsają.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

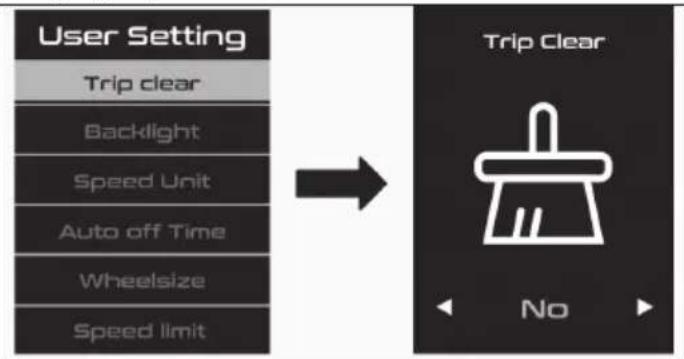

Kaip nustatyti

Paspauskite AUKŠTYN arba ŽEMYN, kad perjungtumėte, ir paspauskite Mygtuką „Režimas”, kad išsaugotumėte.

Kai baigsite, paspauskite „Režimo“ mygtuką, kad grįžtumėte i pagrindinį nustatymų meniu.

Jeigu per minutę nebus atlikta jokia veiksmų, sistema automatiškai išeis iš nustatymų puslapio.

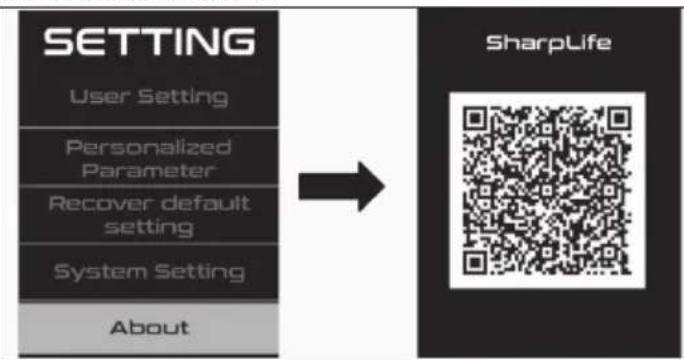

Spauskite ir laikykite nuspaudę Mode mygtuką 2 sekundes, ir pereikite i Nustatymų sąsają.

Pasirinkite "Apie" ir nuskaitykite QR kodą, kad atsisiųstumėte SHARP Life programėlę i savo telefoną. Tada sujunkite savo mielą elektrinį dviratį su savo telefonu per programėlę.

Klaidos kodas

Jeigu su elektros sistema yra problemų, ekrane bus rodomas klaidos kodas. Nedvejokite susisiekti su mūsų aptarnavimo centru, kad išspręstumėte problemas.

Čia yra klaidų kodų apibrėžimai.

Klaidos kodas Apibrėžimas
21 Nenormali srovė
23 Variklio fazės nesutapimas
24 Variklio salės signalo gedimas
30 Ryšio problema

Kaip naudotis šviesomis

Kaip jkrauti

a. Atidarykite gumos dangtelj ir prijunkite šviesą prie maitinimo šaltinio naudodami pridėtą USB laidą.
b. Ikrovimas baigiasi, kai indikatorius pasidaro žalias.
c. Uždarykite gumos dangtelj po jkrovimo.

Kaip naudoti priekinį šviesos šaltinį

Spauskite mygtuka, kad jjungtumete šviesą.

Tada paspauskite, kad sumažintumėte šviesumo intensyvumu. Paspauskite dar kartą, kad išjungtumėte šviesą.

Kaip naudoti galini šviesos signala

Spauskite mygtuką, kad jjungtumėte arba išjungtumėte šviesą.

Isidiekite „SHARP Life“ programėlę mobiliajame įrenginyje ir džiaukitės papildomomis funkcijomis. Tarp jų yra:

– Greičio stebėjimas įrenginyje.

- Greičio / atstumo matavimo vienetų keitimas (kilometrai arba mylios). Spustelėkite „[Pridėti įrenginį]“, kai elektrinis dviratis įjungtas ir Bluetooth piktograma mirga ekrane.

Jūsų įrenginys automatiškai nuskaitys jūsų elektrinį dviratį. Įsitikinkite, kad jūsų telefone yra ijungta Bluetooth funkcija. Leiskite vietos paslaugas, jei to prašoma.

Suradus prietaisą, „Bluetooth“ susiejimas užbaigiamas.

PASTABA:

Jei norite prisijungti prie elektrinio dviračio su nauja paskyra, yra du būdai:

1. Pašalinkite prietaisą iš ankstesnės paskyros.
2. Spauskite ir laikykite mygtuką 'i' Mode ir mygtuką '-' tuo pačiu metu 2 sekundes, kad atjungtumėte ekrano Bluetooth, tada nauja paskyra gali prisijungti prie jo.

Pridėti savo elektrinį dviratį prie programėlės.

Išardymo instrukcijos

ŽINGSNIS 1: Pašalinkite vairo strypą

a. Atjunkite ekrano ir pagalbos perjungimo laidus.
b. Pašalinkite keturis varžtus ant priekinio dangtelio prieš laikrodžio rodyklę naudodami 5 mm Imbuso raktą.
c. Pašalinkite dangti.
d. Tada pašalinkite vairo rankenėlę.

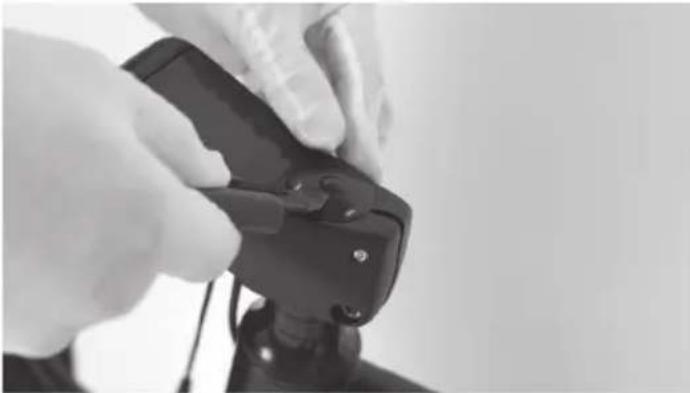

2 žingsnis: Nuimkite strypą ir ekraną

a. Nuimkite gumos dangtelj nuo strypo viršaus. b. Atsukite du varžtus ant stiebo šono ir ilgajj varžtą ant stiebo viršaus naudodami 5 mm Imbuso raktą.
c. Tada nuimkite strypą ir ekraną.

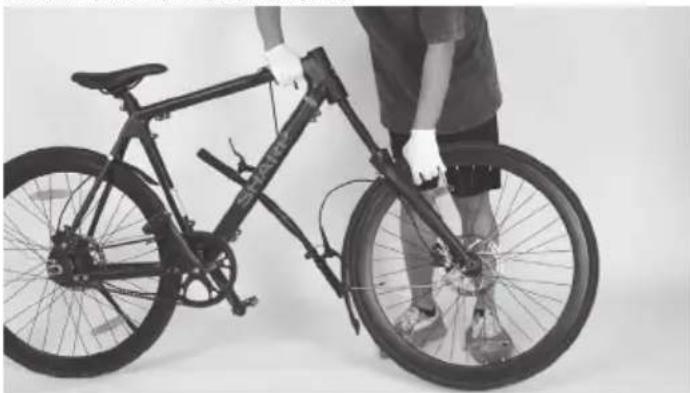

3 žingsnis: pašalinkite priekinę šakę ir priekinį rata

Nuimkite priekinę šakę ir priekinį ratą.

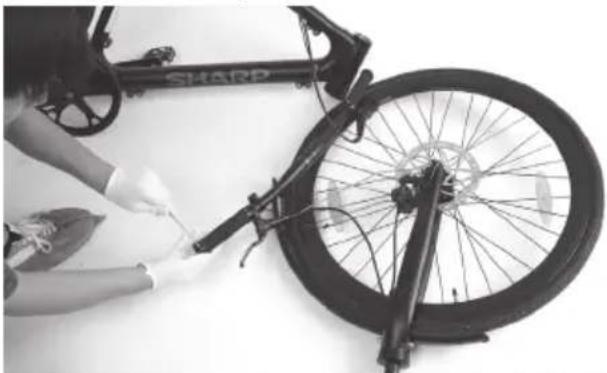

Žingsnis 4: Pašalinkite rankeną

a. Atsukite varžtus ant rankenos naudodami 3 mm Allen rakto. b. Tada nuimkite rankeną.

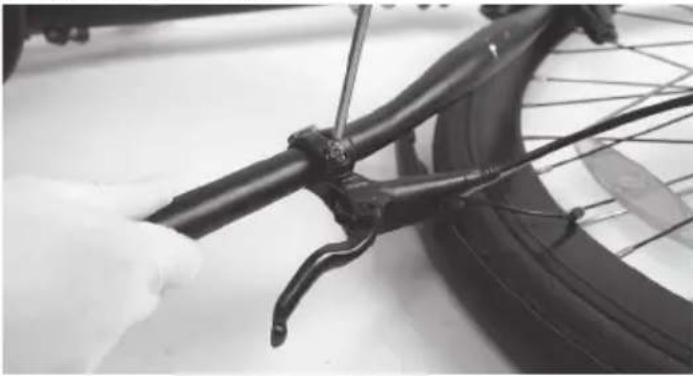

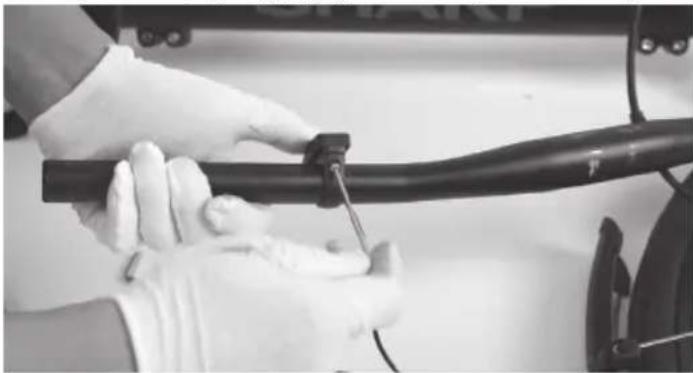

Žingsnis 5: Pašalinkite stabdžių svirtį

a. Atsukite varžtus ant stabdžių svirtelės naudodami 5 mm Allen rakto. b. Tada nuimkite stabdžio svirtį.

a. Atsukite varžtą ant stabdžių svirtelės naudodami 5 mm Allen rakto. b. Tada pašalinkite pagalbinį jungiklj naudodami 2,5 mm Allen raktą.

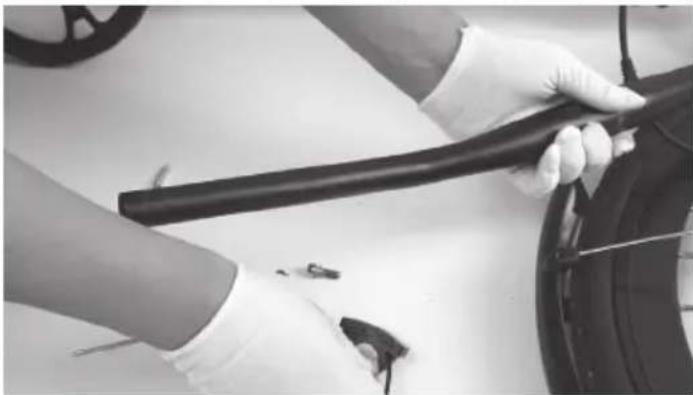

Person in gloves handling a black cable or pipe component (no visible text or symbols)

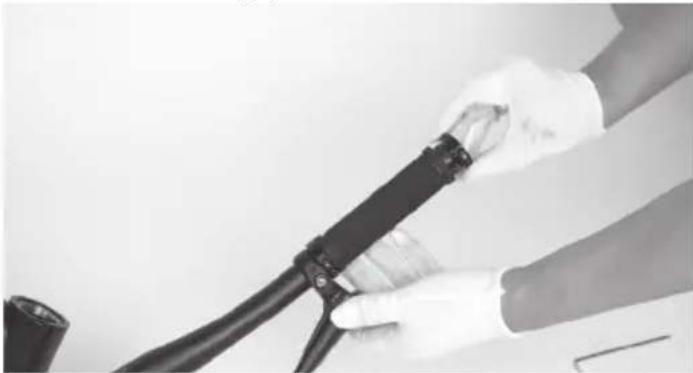

Žingsnis 7: Pašalinkite stabdžių svirtį kitoje pusėje

a. Pakartokite 4 ir 5 žingsnius ant kito vairo strypo pusės. b. Tada nuimkite vairo strypą nuo dviračio.

8 žingsnis: pašalinkite dangtelj šalia apatinės laikiklio dalies

a. Apverkite dviratj aukštyn kojomis.
b. Atsukite keturis varžtus ant dangtelio šalia apatinės laikiklio dalies prieš laikrodžio rodyklę naudodami 3 mm Imbuso raktą.
c. Tada pašalinkite dangtį.

9 žingsnis: atjunkite laidus

Ištraukite laidą tarp akumuliatoriaus ir variklio.

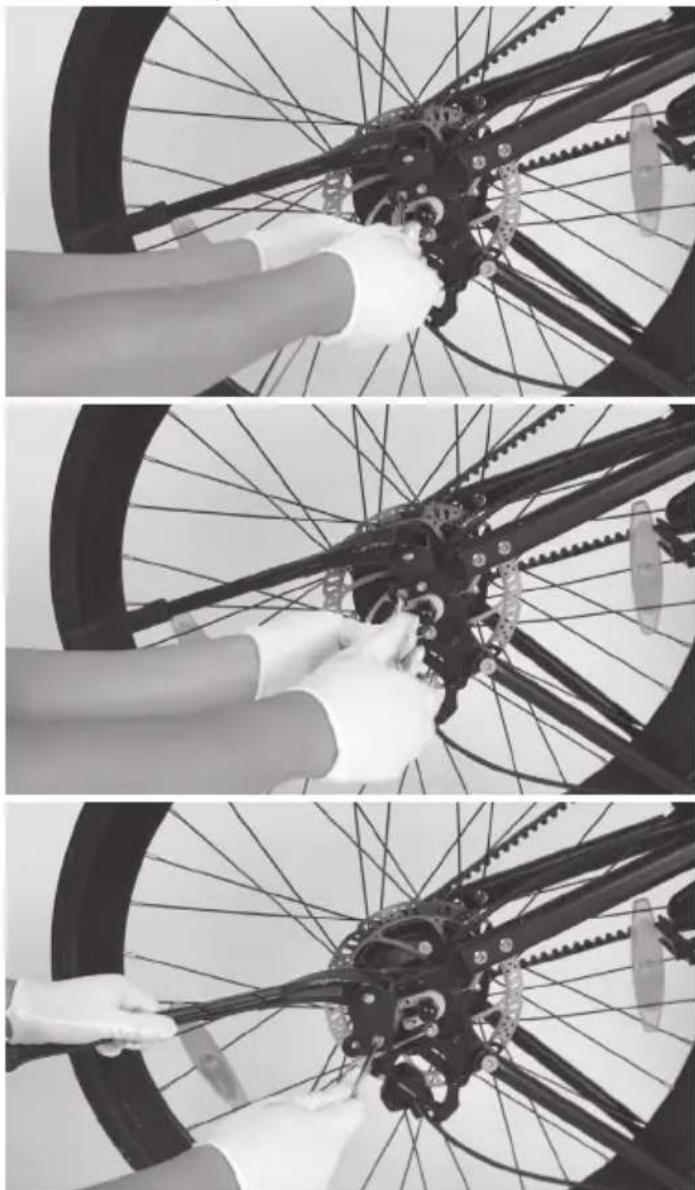

10 žingsnis: Nuimkite stovą

a. Atsukite varžtus ant dviračio stovo naudodami 5 mm Allen rakto.
b. Tada nuimkite stovą.

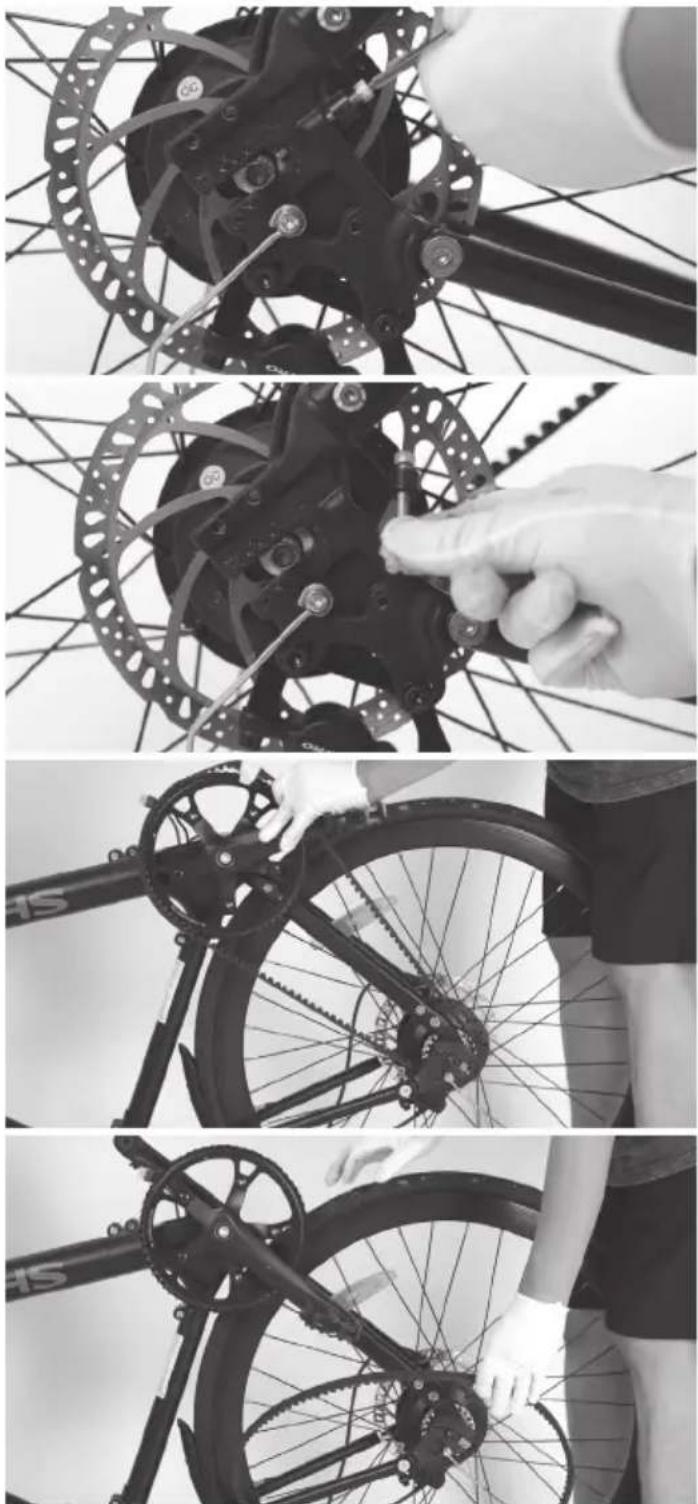

11 žingsnis: nuimkite diržą

Atsukite galinių ratlankių galines dangtelius naudodami 19 atviro galo raktą. Tada nuimkite juos.

Atsukite varžtus ant R tarpinių naudodami 3 mm Imbuso raktą. Tada pašalinkite juos.

Atlaisvinkite varžtus išleidimo angos naudodami 4 mm Allen raktą. Tada juos pašalinkite.

Dabar galite lengvai nuimti diržą.

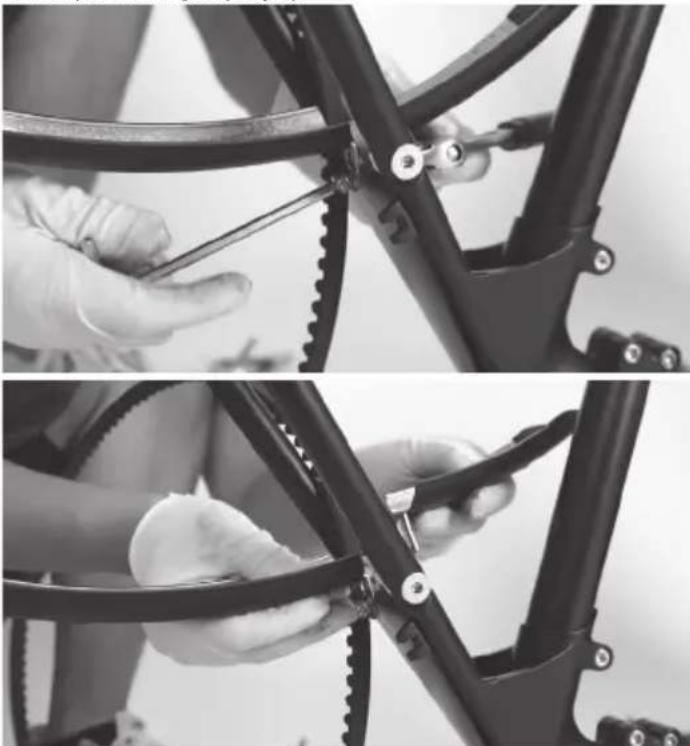

Žingsnis 12: Pašalinkite galinį būgną

a. Atsukite varžtus ant laikiklio naudodami 4 mm Allen rakto.

b. Naudokite 5 mm Allen rakto, kad pastumtumėte varžtą. Atsukite veržlę ant kitos pusės naudodami 10 mm atvirą raktą.

c. Tada pašalinkite galinį būgna.

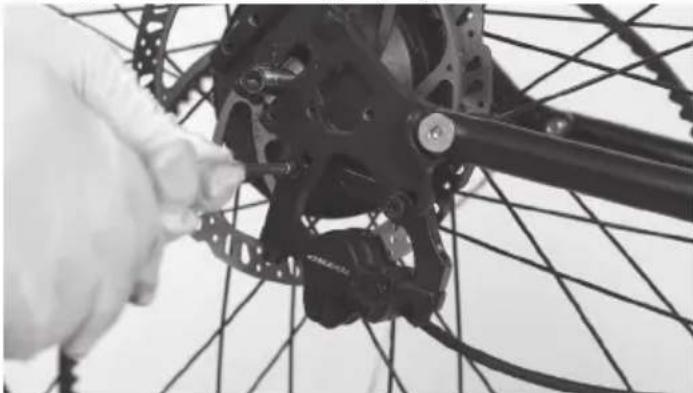

Žingsnis 13: Pašalinkite laidų dangtelį, galinį stabdžių suportą ir galinį ratą

a. Atsukite 2 Philips varžtus, tada pašalinkite laidų dangtelį.
b. Atsukite varžtus naudodami 5 mm Allen rakto. Tada nuimkite galinį stabdžio suportą.
c. Tada galite lengvai pašalinti visą galinį ratą nuo dviračio.

Žingsnis 14: Pašalinkite pedalus

Atleiskite pedalus su 15 mm atviru galo raktu. Tada nuimkite juos.

15 žingsnis: Pašalinkite išleidimo angą

a. Naudokite 4 mm Allen rakto, kad pastumtumėte varžtus ant grandinės laikiklio. Atsukite varžtus ant kitos pusės naudodami kitą 4 mm Allen rakto.
b. Atsukite varžtus ant sédynės laikiklio naudodami 5 mm Allen rakto.
c. Tada pašalinkite išleidimo angą.

Tada nuimkite diržą.

Žingsnis 16: Pašalinkite grandinės laikiklius ir sėdynės laikiklius

Pakartokite veiksmą. Tada pašalinkite grandinės laikiklius ir sėdynės laikiklius.

18 žingsnis: Išardykite rėmą

Atsukite visus varžtus ant priekinio rémo trikampio naudodami 5 mm Allen rakto.

Nuimkite gumos spaustuką nuo viršutinio vamzdžio.

3 (top tube)

17 ŽINGSNIS: Pašalinkite sėdynės strypą

Atsukite varztą ant sédynės vamzdžio sąnario naudodami 5 mm Allen rakto. Tada pašalinkite sédynės strypą.

Tada atjunkite akumuliatoriaus laidą ir leiskite, kad jį būtų lengva ištraukti iš skylės vėliau.

1 (head-tube joint)

3 (top-tube)

2 (down-tube)

Išardykite rémą šia seka.

Baterija yra paslėpta viduje apatinėje vamzdyje. Abi vamzdžio pusės turi karšto lydymo klijus, kad pritvirtintų bateriją ir laidą.

Misija jvykdyta!

Dalis Sukimo momentas	Nm
Trikampis Rėmas 20 Nm
Garų viršus / šonas 6 Nm/12 Nm
Garų spaustukas 8 Nm
Sėdynės laikiklis 20 Nm
Grandinės laikiklis 10 Nm
Svirties varžtas 40 Nm
Reguliuokite R-sandarinimo žiedą su varžtais 6	Nm
Galinių ratų galiniai dangteliai 45 Nm
Aptarnavimo durys 5 Nm
Stabdžių suportas 8 Nm
Rankenos galinis dangtelis 3 Nm
Stabdžių svirtys 8 Nm
K/D pedalai 18 Nm
Blauzdikauliai 5 Nm

Per-surinkimas:

Užrakinkite varžtus pagal seką A-B-C-D-a-b-c-d

Priežiūra

Intervalas Tikrinti Aptarnavimas Pakeiskite
Savaitinis, 160-321km(100-200 mylių)	Tikrinkite įrangą dėl tinkamo sukimo momento.Tikrinkite variklio perdavimo sistemą dėl tinkamo išdėstymo ir veikimo (įskaitant diržą, laisvą ratą, grandinės ratą).Tikrinkite rato tiesumą ir tylų ratų veikimą (be spyruoklių triukšmo)Patikrinkite rėmo būklę dėl bet kokio pažeidimo.	Valykite rėmą nušluostydami jį drėgnu skudurėliu.Jeigu reikia, naudokite cilindro reguliatorių(-ius) derinimo / stabdžių laidams įtempti.	Pakeiskite bet kokias detales, kurias mūsų produktų palaikymas arba sertifikuotas patikimas dviračių mechanikas patvirtino esant pažeistas nepataisomai arba sugedusias.
Mėnesio metu, 402-1207 km(250-750 mi)	Tikrinkite stabdžių kaladėlių išdėstymą, stabdžių laidų įtampą.Tikrinkite diržo ištempimą.Tikrinkite stabdžių ir perjungimo laidus dėl korozijos ar nusidėvėjimo.Tikrinkite spindulių įtempimą.Tikrinkite priedų montavimą (bagāžinės montavimo varžtus, purvo skydelio armatūrą ir lygiavimą).	Patikrinkite žvaigždžių bloko ir pedalų sukimo momentą.Tvarkykite stabdžių ir perjungimo laidus.Tikrinkite ir įtemptkite ratus, jei aptinkate laisvų ratų.	Pakeiskite stabdžių ir perjungimo laidus, jei reikia.Pakeiskite stabdžių kaladėles, jei reikia.
Kas 6 mėnesius, 1207-2011 km(750-1250 km)	Tikrinkite variklio perdavimo sistemą (diržą, grandinės ratą, laisvą ratą).Patikrinkite visas laidas ir apvalkalus.	Rekomenduojama standartinė derinimo procedūra, atliekama sertifikuoto, patikimo dviračių mechaniko.Tepti apatinę sankabą.	Pakeiskite stabdžių kaladėles.Pakeiskite pneumatikas, jei reikia.Pakeiskite laidus ir korpusus, jei reikia.

Jei naudojate dviratį sunkiomis sąlygomis arba per metus nuvažiuojate daugiau nei 2000 km/1250 mi, sutrumpinkite patikros intervalus ir kas 6 mėnesius atlikite patikra dviračių servise.

Varžtu jungtys

• Reguliariai tikrinkite transporto priemonę dėl atsipalaidavusių varžtų ryšių pagal priežiūros tvarkaraštį ir atsukite atsipalaidavusius varžtus su momentiniu raktu.
• Nevairuokite dviračio, jei pastebėjote, kad bet kurie varžtu sąvaržai yra atsipalaidavę.
• Jeigu jums trūksta reikiamos kompetencijos ir reikalingų įrankių, pasitarkite su profesionalu dėl laisvų varžtų sąnarių.

Rémas ir šakos

• Tikrinkite rėmą ir standują šakę dėl įtrūkimų, deformacijos ar spalvos pokyčių.
• Jeigu rémas arba šakos yra įtrūkę, deformuoti arba pasikeitę spalva, nedelsdami kreipkitės i profesionalą.
• Nenaudokite dviračio, jei pastebite bet kokias įtrūkimus, deformacijas ar spalvos pasikeitimus.

Šedė

• Patikrinkite, ar galite pasukti šedę.
• Jeigu galite pasukti sédynę, priveržkite sédynės strypo spaustuką. Laikykitės taikomų momentų.
• Patikrinkite, ar galite judinti sédynę horizontaliai kelionės kryptimi arba priešinga kryptimi.
• Jeigu galite judinti sédynę, reguliuokite sédynės spaustuką.

Ratai

• Patikrinkite, ar priekinis arba galinis ratas gali judėti šonais ir ar juda rato veržlės.
• Jeigu ratų veržlės juda, turėtų profesionalus patikrinti varžtų sąnarius.
• Jeigu greito paleidimo ašis juda, sureguliuokite aši.
• Jeigu priekinis arba galinis ratas juda šonais, pasikonsultuokite su profesionalu, kad jis patikrintų ratą.
• Patikrinkite, ar atstumas tarp priekinio rato ir priekinės šakės bei tarp galinio rato ir rémo yra vienodas abiejose pusėse.

• Jeigu atstumai néra identiški, turėtumėte pasikonsultuoti su profesionalu, kuris patikrintų priekinį ir galinį ratus.

• Pakelkite dviratj ir pasukite priekinj arba galinj ratą. Patikrinkite, ar priekinis arba galinis ratas nesvyruoja šonan arba išorén.

• Jeigu priekinis arba galinis ratas svyruoja i šonus arba išsikiša, pasikonsultuokite su profesionalu, kad patikrintų ratą.
• Tikrinkite priekinius ir galinius ratus dėl įtrūkimų, deformacijų ar spalvos pokyčių regulariais intervalais.
• Patikrinkite, ar ratlankis yra po vidiniu rato kambarys ir ratlankio juosta.
• Nenaudokite dviračio, jei rato kraštas yra įskilęs, deformuotas arba pakeitęs spalvą.
• Turėkite profesionalą, kuris patikrintų, ar nėra jokių pažeidimų ratlankio, medžiagų ar aliuminio.
• Švelniai suspauskite ratus tarp nykščio ir pirštų, kad patikrintumėte, ar visi ratai yra vienodai įtempti.
• Jeigu įtampa kinta arba ratai yra laisvi, turėtumėte pasikonsultuoti su profesionalu, kad patikrintų ratų įtampa.

Pneumatikai

• Tikrinkite, ar rato slėgis yra teisingas pagal duomenis, nurodytus ant rato šono.
• Patikrinkite, ar pneumatikai yra be įtrūkimų ir pažeidimų nuo svetimkūnių.
• Tikrinkite, ar aiškiai jaučiate padangos protektorių.
• Jeigu ratas yra įtrūkęs ar pažeistas, arba protektoriaus gylis yra per mažas, turėtumėte pasikonsultuoti su profesionalu dėl rato pakeitimo.

Stabdžiai

Svarbu, kad išmoktumėte ir atsimintumėte, kuri stabdžių svirtis valdo kurį stabdį (priekinį/galinį), siekiant užtikrinti savo saugumą.

Norėdami patikrinti, kokia konfigūracija yra nustatyta jūsų dviračiui, paspauskite vieną stabdžio svirtį ir pažiūrėkite, ar veikia priekinis ar galinis stabdis. Dabar padarykite tą patį su kita stabdžio svirtimi. Atsiminkite šią konfigūraciją.

Kol testuojate stabdžių konfigūraciją, įsitikinkite, kad jūsų rankos patogiai pasiekia ir spaudžia svirtis be jokių problemų. Jei patiriate bet kokių problemų ar diskomforto, valdydami stabdžius, prašome susisiekti su

mumis prieš važiuodami.

Peržiūrėkite stabdžių gamintojo naudotojo vadovus ir įsitikinkite, kad tinkamai prižiūrite savo stabdžius. Jūsų atsakomybė - sugebėti atpažinti, kada reikia pakeisti stabdžių kaladėles.

Akumuliatorius

Svarbu laikytis šių nurodymų ir saugos patarimų, kad išlaikytumėte savo baterijos ilgaamžiškumą ir užtikrintumėte tinkamą veikimą.

• Prieš kiekvieną važiavimą pilnai įkraukite bateriją, kad ji būtų pasirengusi visam kelionei. Tai padės sumažinti per didelio baterijos iškrovimo tikimybę.
• Jeigu baterija tampa fiziškai pažeista arba neveikianti, jei ji buvo numesta arba dalyvavo avarijoje, arba jei pastebite, kad ji veikia nejprastai, nedelsdami nustokite naudoti ir susisiekite su pardavéju.
• Laikykite bateriją sausoje, klimato kontroliuojamoje patalpoje, kurios temperatūra yra tarp 0°C ir 40°C.

Kai baterija yra nusilpusi, įtampa gali sumažėti, dėl ko gali sumažėti elektrinės pagalbos galia. Rekomenduojama pradėti krovimą, kai įkrova yra 20-40%.

Ikrovimas 80	-100% 80%	60% 40%	20% 0	-20%
Baterijos jtampa/V	42 38 36	34 32 30

Įkraunant jūsų bateriją

• Kroviklis yra skirtas 100–240V. Prieš pradedant kiekvieną krovimą, būtinai patikrinkite kroviklj, krovimo laidus ir bateriją dėl pažeidimų.
• įkrovimas trunka maždaug 3–4 valandas. Retkarciais gali prireikti daugiau laiko, ypač kai dviratis yra naujas arba ilgą laiką nebuvo naudojamas, kad pilnai įkrauti bateriją.
• įkraukite akumuliatorių tik pateiktu įkrovikliu, nes kiti gali pažeisti akumuliatorių arba padidinti gaisro ar sprogimo tikimybę.
• Nors kroviklis yra suprojektuotas taip, kad automatiškai sustotų krauti, kai baterija pilna, neleiskite, kad jis būtų prijungtas ilgiau nei 12 valandų.
• Įsitikinkite, kad jūsų įkroviklis yra izoliuotas nuo skysčių, purvo ir nuolaužų.

Vieno pakrovimo nuotolis labai priklauso nuo kelių aplinkybių, tokių kaip (bet neapsiribojant):

• Oro sąlygos, tokios kaip kambario temperatūra ir vėjas;
• Kelio sąlygos, tokios kaip aukštis ir kelio danga;
• Dviračio būklė, tokia kaip rato slėgis ir priežiūros lygis;
• Dviračio naudojimas, toks kaip pagreitis ir perjungimas;
  • Vairuotojo ir bagažo svoris;
• Ikrovimo ir iškrovimo ciklų skaičius;
• Akumuliatoriaus amžius ir būklė.

Ikroviklio pastabos

• įkroviklį naudokite tik patalpose, vėsioje, sausoje, gerai vėdinamoje vietoje, ant plokščios, stabilaus, kieto paviršiaus.
• Vengkite jkroviklio patekimo i skysčius, dulkes, nuolaužas arba metalinius objektus. Nenaudokite jokio dangčio jkrovikliui, kai jis naudojamas.
• Laikykite ir naudokite jkroviklj saugioje vietoje, toli nuo vaikų.
• Prieš kiekvieną naudojimą pilnai įkraunant bateriją, padedama prailginti jos tarnavimo laiką ir sumažinamas per didelio iškrovimo rizika.
• Nenaudokite jokio kita įkroviklio, išskyrus originalų įkroviklj, kurį gavote su savo užsakymu, arba įkroviklj, specialiai sukurtą tam tikram dviračiui, kurį tiesiogiai jsigijote iš SHARP.

- Šis įkroviklis skirtas standartinėms namų KS įtampos kištukinėms rozetėms su 110-240V 50/60 Hz įvesties įtampa, ir jis automatiškai aptinka ir apskaičiuoja įvesties įtampą. Nebandykite atidaryti įkroviklio ar keisti įvesties įtampos.

- Neitraukite ir netempkite jkrovimo laido. Atjungdami, traukite už plastikinio kištuko, kad atsargiai ištrauktumėte AC/DC laidą.

- Įprasta, kad įkroviklis šiek tiek įšyla įkrovimo metu. Jei įkroviklis yra per karštas liesti, arba jei užuojate kvapą ar pastebite kitus perkaitimo požymius, nustokite naudoti įkroviklį ir susisiekite su SHARP serviso centru.

• Naudojant kroviklj, indikatorių laikykite atvirkščiai. Neapverkite kroviklio, nes tai gali sutrikdyti aušinimą ir sutrumpinti jo tarnavimo laiką.
• Naudokite tik originalų „SHARP“ pateiktą įkroviklių arba skirtą jūsų konkrečiam dviračio modeliui, kurį patvirtino „SHARP“. Nenaudokite aftermarket įkroviklių, kurie gali sukelti pažeidimų, rimtų sužalojimų ar mirtį.
• Nesilaikant čia pateiktos baterijos įkrovimo informacijos, gali būti padaryta nereikalinga žala įkrovimo komponentams, baterijai ar įkrovikliui ir tai gali sukelti prastą baterijos veikimą arba nepavykimą tinkamai veikti. Baterijos pažeidimai, atsiradę tokiu būdu, negarantujoja garantijos.

Akumuliatoriaus balansavimas

Kai pirmą kartą gausite savo dviratį, svarbu laikytis šių žingsnių, kad jūsų baterijos elementai būtų tinkamai subalansuoti ir veiktų kuo efektyviau.

1. Pirmą kartą gavę savo dviratį (arba po ilgesnio laikotarpio saugojimo), įsitikinkite, kad prieš važiuodami bateriją įkrausite bent 4 valandas.

PASTABA: Rekomenduojame pirmąsias tris kartus bateriją ikrauti bent 4 valandas, kad użtikrintumėte tinkamą elementų balansavimą.

1. Po pirmujų trijų važiavimų galite pradėti įprastas įkrovimo procedūras.

Tikrinama elektrinė variklio sistema

• Patikrinkite visus laidus, kad įsitikintumėte, jog jie nesugadinti.
• Patikrinkite ekraną dėl įtrūkimų ir pažeidimų. Patikrinkite, ar jis tvirtai laikosi vietoje.
• Patikrinkite valdymo bloką dėl įtrūkimų ir pažeidimų. Patikrinkite, ar jis tvirtai laikosi vietoje.
• Patikrinkite pakartotinai jkraunamą akumuliatorių, kad įsitikintumėte, jog jis nėra pažeistas.
• Patikrinkite, ar visi kištukai įsitikinkite, kad kontaktai yra tinkamai pritvirtinti, ir jei reikia, juos vėl prijunkite.
• Patikrinkite laidą ir išorinį korpusą, kad įsitikintumėte, jog jie nėra pažeisti.
• Patikrinkite variklj, kad įsitikintumėte, jog jis nėra pažeistas.

Valymas

• Visada išjunkite bateriją ir ištraukite kroviklj iš krovimo lizdo ir sieninės kištukinės prieš valydami bateriją ar dviratį.
• Valymui naudokite sausą ar šiek tiek drėgną skudurėlj baterijai ar dviračio rėmui. Jei įkrovimo lizde ar aplink ji yra nešvarumu, bandykite juos pašalinti naudodami mažą oro slėgį ar minkštą šepetėlj. Kaip valyti variklio komponentus, žiūrėkite variklio gamintojo instrukcijose.
• Valydami įsitikinkite, kad dviračio krovimo prievadas yra visiškai uždarytas ir vanduo nesiliečia su elektros komponentais. Jei prievadas yra drėgnas, palikite jį atvirą, kad visiškai išdžiūtų prieš prijungdami kroviklj.
• Būkite atsargūs, kad nepažeistumėte ar neatskleistumėte elektros komponentų vandeniui. Nevalykite savo baterijos, variklio ar kitų elektros komponentų aukšto slėgio vandens srove. Elektros komponentų pažeidimas arba jų atskleidimas vandeniui gali sukelti gaisrą, kuris gali sukelti rimtų sužalojimų ar net mirtį. Nenaudokite ar nekraukite baterijos, kurioje, jūsų manymu, pateko vanduo. Taip pat visi jungtys, įskaitant krovimo lizdą, prieš naudojant ar kraunant dviratį, turi būti visiškai sausi ir švarūs.
• Nenaudokite alkoholio, tirpiklių ar abrazyvinių valiklių šaržuotojo valymui. Vietoj to naudokite sausą ar šiek tiek drėgną skudurėlj. Valykite tik dviračio paviršių.

Aptarnavimo informacija

PERSPÉJIMAS

TECHNOLOGIJU PAŽANGA PADARĖ DVIRAČIUS IR JŲ KOMPONENTUS SUDĖTINGESNIAIS, O INOVACIJŲ TEMPO SPARTA DIDĖJA.

NEJMANOMA, KAD ŠI INSTRUKCIJA PATEIKTŲ VISĄ INFORMACIJA, REIKALINGĄ JŪSŲ DVIRAČIO TINKAMAM REMONTUI IR / AR PRIEŽIŪRAI. Norėdami sumažinti nelaimingų atsitikimų ir galimų sužalojimų riziką, turite užtikrinti, kad visi remonto ar priežiūros darbai, įskaitant tuos, kurie nėra konkrečiai aprašyti šiame vadove, būtų atliekami profesionalo. Taip pat svarbu, kad jūsų individualūs priežiūros reikalavimai bus nustatyti viskuo, nuo jūsų važiavimo stiliaus iki geografinės vietos. Konsultuokitės su profesionalu, kad nustatytumėte savo priežiūros reikalavimus.

PERSPÈJIMAS

DAUGELIS DVIRAČIŲ SERVISO IR REMONTO UŽDUOČIŲ REIKALAUJA SPECIALIŲ ŽINIŲ IR ĮRANKIŲ.

Nepradėkite jokių reguliavimų ar aptarnavimo savo dviračiui, kol iš profesionalo nesužinosite, kaip juos tinkamai atlikti. Netinkamas reguliavimas ar aptarnavimas gali pažeisti dviratį ar sukelti nelaimingą atsitikimą, kuris gali sukelti rimtą sužalojimą ar mirtį.

Jei norite išmokti atlikti didelius aptarnavimo ir remonto darbus su savo dviračiu, turite tris variantus:

1. Prašykite Serviso Centro kopijų dėl gamintojo montavimo ir aptarnavimo instrukcijų jūsų dviračio komponentams arba susisiekite su komponentų gamintoju.
2. Prašykite paslaugų centro rekomenduoti knygą apie dviračių remontą.
3. Klauskite paslaugų centro apie dviračių remonto kursų prieinamumą jūsų rajone.

Rekomenduojame kreiptis i profesionalą, kad jis patikrintų jūsų atliktų darbų kokybę pirmą kartą dirbant su kažkuo ir prieš važiuojant dviračiu, tik tam, kad įsitikintumėte, jog viską atlikote teisingai. Kadangi tai reikalauja mechaniko laiko, už šią paslaugą gali būti taikomas nedidelis mokestis. Taip pat rekomenduojame kreiptis i profesionalą dėl atsarginių dalių, tokių kaip vidiniai padangu kamščiai, lemputės ir pan., įsigijimo, nes tai būtų naudinga, kai išmoksite keisti tokius elementus, kai jie reikalauja pakeitimo.

Gedimų nustatymas ir šalinimas

Simptomai Galimos priežastys Dažniausiai Taikomos Sprendimų Strategijos
Dviračio neveikia.	1. Nepakanka baterijos galios2. Netinkami ryšiai3. Netinkama jungimo seka4. Stabdžiai yra pritaikyti	1. Ijkraukite bateriją2. Valykite ir taisykite jungtis3. Ijunkite dviratį teisinga seka4. Išjunkite stabdžius
Nereguliarus pagreitis ir/arba sumažėjęs maksimalus greitis.	1. Neužtenka baterijos galios2. Laisvas ar sugadintas gazuolis	1. Ijkraukite arba pakeiskite bateriją2. Pakeiskite droselio sklendę
Variklis nereaguoja, kai dviratis jjungiamas.	1. Laisvas laidų sujungimas2. Laisvas ar sugadintas gazuolis3. Laisvas ar sugadintas variklio kištuko laidas4. Pažeistas variklis	1. Remontuokite ir/arba prijunkite2. Atsukite arba pakeiskite3. Pritvirtinkite arba pakeiskite4. Taisyti ar pakeisti
Sumažėjęs nuotolis.	1. Mažas rato slėgis2. Žemas arba gedęs akumuliatorius3. Vairavimas per daug kalnuotu keliu, priešvėje, stabdant ir/ar per didelė našta4. Baterija ilgą laiką išnaudota be reguliarių įkrovimų, pasenusi, pažeista.5. Stabdžiai trina	1. Reguliuokite rato slėgį2. Patikrinkite ryšius arba jkraukite bateriją.3. Padėkite su pedalais arba reguliuokite maršrutą.4. Susisiekite su produkto palaikymu, jei svorio intervalo sumažėjimas tęsiasi.5. Reguliuokite stabdžius
Baterija nekrausis.	1. Ijkroviklis prastai prijungtas2. Ijkroviklis sugadintas3. Akumuliatorius pažeistas4. Pažeista laidų sistema	1. Reguliuokite ryšius2. Pakeiskite3. Pakeiskite4. Taisyti ar pakeisti
Ratas arba variklis skleidžia keistus garsus.	1. Atlaisvinti arba pažeisti rato ratai arba rémas2. Laisvas ar pažeistas variklio laidininkas	1. Atsukite, remontuokite arba pakeiskite2. Prisijunkite arba pakeiskite variklj.

Aptarnavimo informacija

|prastas dėvėjimosi dalių tarnavimo laikotarpis |		prastas naudojimas Tikrinihimas Komentaras
1 Discinis stabdys / Stabdžių kaladėlės 5,000 km		12 mėnesiai Patikrinkite, ar ratai nėra laisvi.	Rotorius/Plokštės - min 1,5 mm storis / min 1 mm storis.
2 Gates diržo pavara 30 000 km Pakeiskite, kai jis susidėvi ar įtrūksta.
3 Svirlė / Krumpliaratis 15,000 km			Pakeiskite, kai perjungimas nėra sklandus arba kai yra nejprastas triukšmas.
4 Ratas			Pakeiskite, kai įtrūkę arba raštas nusidėvėjęs ir lygus.
5 Vidinis vamzdis Pakeiskite, kai pradeda tekėti.
6 Šedė Pakeiskite, kai jis susidėvi ar atsipalaiduoja.
7 Rankenos, pedalai			Pakeiskite, kai jis susidėvi ar atsipalaiduoja.
8 Rata /Spokes			Pakeiskite, kai jis susidėvi ar atsipalaiduoja.
9 Šoninė atrama			Jeigu ilgai nenaudojate, įkraukite kas 6 mėnesius.
10 Akumuliatorius	500 akumuliatoriaus įkrovimo ciklų
11 Variklis	15,000 km	36 mėnesiai	Pakeiskite, kai perjungimas nėra sklandus arba kai yra nejprastas triukšmas.

Techninės specifikacijos

Modelis BK-RS08EB BK-RS08ES
Bendras
Spalvos Juoda Sidabras
Dydis M M
Maksimalus greitis (ES/UK) 25 km/val 25 km/val
Rida iki 80 km iki 80 km
Svoris 19 kg 19 kg
Maksimali apkrova 120 kg 120 kg
Vairuotojo ügis	170-190 cm	170-190 cm
Elektronika
Variklis	36V 250W	36V 250W
Akumuliatorius	36V 7Ah/252Wh LG elementų ličio jonų baterija ant rėmo	36V 7Ah/252Wh LG elementų ličio jonų baterija ant rėmo
Sensorius	Kadencijos jutiklis	Kadencijos jutiklis
Ekranas	IP66 atsparus vandeniui TFT spalvotas LCD skaitmeninis ekranas	IP66 atsparus vandeniui TFT spalvotas LCD skaitmeninis ekranas
Įkroviklis	100V-240V/2A išmanusis įkroviklis	100V-240V/2A išmanusis įkroviklis
Įkrovimo laikas	2-3 valandos	2-3 valandos
Rėmo rinkinys
Rėmas	21 colių 6061 aliuminio lydinio rėmas	21 colių 6061 aliuminio lydinio rėmas
Priekinė šakė	Rigidinis priekinis šakė iš aliuminio lydinio su disko montavimu, per ašį	Rigidinis priekinis šakė iš aliuminio lydinio su disko montavimu, per ašį
Ratai
Pneumatikai	700C ×28C Kenda® padangos, Presta vožtuvai	700C ×28C Kenda® padangos, Presta vožtuvai
Ratai	Aliuminio lydinio dvigubo sienelės	Aliuminio lydinio dvigubo sienelės
Priekinis ratlankio mazgas	3/8 ×13G ×36H Perforuotas ašis	3/8 ×13G ×36H Perforuotas ašis
Ratai	Nerūdijantis plienas, 13g	Nerūdijantis plienas, 13g
Stabdžiai
Stabdžiai	Tektro® HD-M285 hidrauliniai diskiniai stabdžiai su 180 mm rotororiais	Tektro® HD-M285 hidrauliniai diskiniai stabdžiai su 180 mm rotororiais
Stabdžių svirtys	Tektro® HD-M285	Tektro® HD-M285
Variklio perdavimo sistema
Diržas	Gates® CDN™ Anglies pluošto diržas Gates® CDN™ Anglies	pluošto diržas
Grandinės ratas	Gates® CDXTM63T	Gates® CDXTM63T
Kaseta	Gates® CDXTM22T, vienoda greitis	Gates® CDXTM22T, vienoda greitis
Svirtis	170mm	170mm
Pedalai	Wellgo®	Wellgo®
Komponentai
Šedė	Juoda Selle Royal® sėdynė	Rudas Justek® miesto sėdynė
Sėdynės strypas	Promax® aliuminio lydinys, Φ30.4mm su poslinkiu	Promax® aliuminio lydinys, Φ30.4mm su poslinkiu
Vairo rankenėlė	Promax® aliuminio lydinys, 630mm	Promax® aliuminio lydinys, 630mm
Kamienas	Aliuminio lydinys su integruotu ekranu, Φ31.8	Aliuminio lydinys su integruotu ekranu, Φ31.8
Žibintai 20 luksai, maitinamas iš baterijos	20 luksai, maitinamas iš baterijos
Blauzdikauliai	Matinis juodas	Sidabras

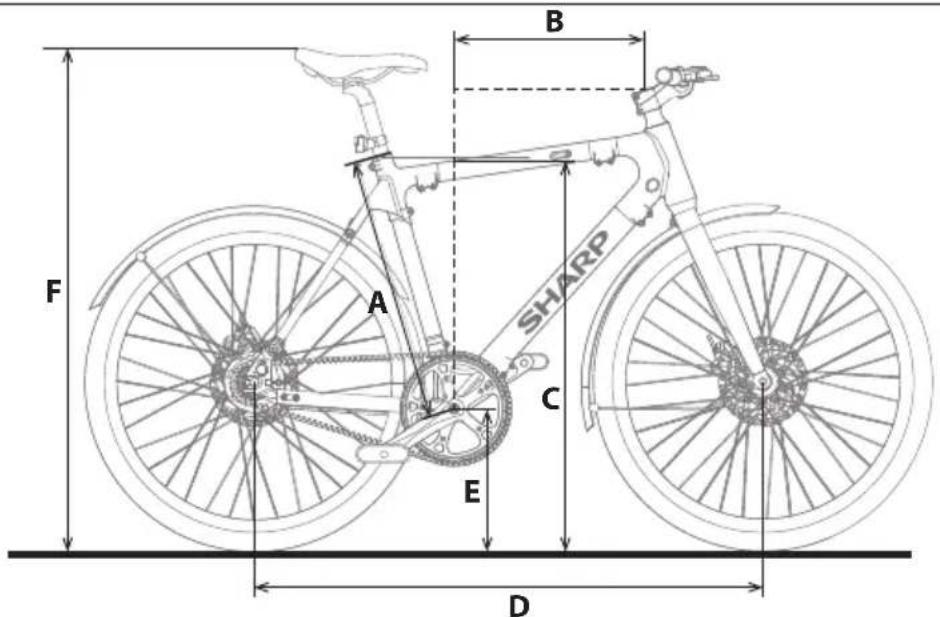

Rėmelio dydis 21 coliai (53 cm)
Siūlomas vairuotojo ūgis 1,73–1,91 m 170 cm–190 cm
A Sėdynės vamzdžio ilgis 21 colis 533 mm
B Pasiekti 15,3 coliai 389 mm
C Perlipimo aukštis 81 cm 810 mm
D Varomuo 103,38 centimetrai 1034 mm
E Apatinio sankabos aukštis 11,4 coliai 290 mm
F Sėdynės aukštis	87,9-110 cm	880-1100mm

B A F C E D SHARP

Šeit ir klūdu kodu definicijas.

Noklikškiniet uz "[Pievienot ierici]", kad elektriskais velosipėds ir ieslėgts un Bluetooth ikona uz displeja mirgo.
