KASUTUSJUHEND BK-RS08EB SHARP

Kasutage seda kiirjuhendit oma elektriratta seadistamiseks ja kasutusele võtmiseks. Täpsema teabe saamiseks oma elektriratta mudeli kohta pöörduge veebipõhise kasutusjuhendi poole, mille leiate allpool toodud lingi järgimisel või QR-koodi skannimisel:

Kell Pedaalid Laadija Laadija kasutus- juhend Eesmine reflektor Tagatuli Eesmine tuli Kaabel katkeb Kiirjuhend Garantiikaart Kaablisidemed Kummikork 0,12 tolli (3mm) kuuskantvõti 0,16 tolli (4mm) kuuskantvõti 18 16 0,20 tolli (5mm) pikk Alleni võti 15 13 Phillips-kruvikeeraja 10 08

Lugege enne seadme kasutamist läbi järgnevad ohutusjuhised ja järgige toodud hoiatusi.

Võrdkülsges kolmnurgas välgunool hoiatab kasutajat isoleerimata „ohtliku pinge“ olemasolust toote ümbrises, mis võib olla piisava suurusega, et kujutada inimestele elektrilöögiohtu.

Võrdkülgses kolmnurgas hüüumärk hoiatab kasutajat seadmega kaasas olevas juhendis leiduvatest olulistest kasutus- ja hooldusjuhistest.

Antud sümbol tähendab, et toode tuleb utiliseerida keskkonnasöbralikul moel ja mitte koos olmeprügiga.

Vahelduvvool

Klass II seade

Süttimise vältimiseks hoidke küunlad ja teised lahtise leegi allikad tootest eemal.

TÄHELEPANU! Lugege alljärgnev tähelepanelikult läbi ja hoidke hilisemaks uuesti läbivaatamiseks alles.

ETTEVAATUST: Kandke kaitsekiivrit!

Vähendage vigastuste ohtu, kandes söitmise ajal sobivat kiivrit!

Önnetuse ja vigastuse oht

• E-ratta ebakorrektne kasutamine ebapiisavate teadmiste töttu vöib pöhjustada önnetuse. Palun tutvuge enne söitmist e-ratta omadustega.
• Tutvuge pidurikangi asukohaga ette, kui te ei ole piisavalt teadlik esimese ja tagumise piduri asukohast. Palun reguleerige ka enne sõitmist vastavalt.
• Veenduge, et pidurid on korralikult reguleeritud ja toimivad hästi.

ETTEVAATUST: Riistvara ei pruugi olla täielikult kinni keeratud, sealhulgas, kuid mitte ainult, poldid, mutrid, esiratta völl, tagaratas, roolisüsteemid (rool, vars), pidurisüsteem, söidusüsteem, pedaalid jne.

Vigastuste riski vähendamiseks veenduge, et köik jalgratta osad on korrektselt ja tihedalt kinnitatud ning et varustuses ei esine kadusid, purunemist ega muid kahjustusi.

ETTEVAATUST: See jalgratas on möeldud täiskasvanutele. Lapsed võivad söita ainult täiskasvanute järelevalve all.

Vähendamaks önnetusjuhtumite ja vigastuste riski, veenduge, et jalgratas ja selle struktuurid ei oleks alla 3-aastaste laste käeulatuses.

ETTEVAATUST: Komponentide purunemine võib tekkida jalgratta ebaõige kasutamise töttu.

Önnetuse ja vigastuse oht!

• Ärge sõitke jalgrattaga üle rampide või kuhjade.
• Ärge söitke selle jalgrattaga maastikusöidul.

- Ärge söitke jalgrattaga üle treppide, kivide või muude astmete, mille körgus on suurem kui 15 cm.

Ebaõiged lisandused või muudatused jalgrattal ja sobimatud tarvikud võivad põhjustada jalgratta talitlushäireid.

Vähendage önnetuste ja vigastuste riski, ärge lisage ühtegi lisatarvikut, mida ei ole ostetud müüjalt või mille jaoks pole müüjalt luba saadud, sealhulgas, kuid mitte ainult, laste turvatoolid, haagised jne.

ETTEVAATUST: Ärge söitke jalgrattaga riskantselt.

Vähendage önnetuste ja vigastuste riski, söites jalgrattaga ainult öigel viisil. Veenduge, et suudate jalgratast kontrollida, ja ärge proovige ohtlikke tegevusi, sealhulgas, kuid mitte ainult, söitmist ilma käte, hüpete ja rattatösteteta.

OHT: Jalgratta hooldamata jätmine seab ohtu önnetuse ja vigastuse Kontrollige jalgratast enne igat söitu, sealhulgas, kuid mitte ainult, pidurite funktsiooni, rehvide kulumist ja PSI-d, poldi ja mutri seisukorda, roolimist ja kodarate pinget.

Kui kuulete söites ebanormaalset müra, peatuge kohe ja kontrollige kogu jalgratast.

ETTEVAATUST: Veenduge täielikus vastavuses kohaliku seadusega. Trahvi ja konfiskeerimise oht!

Enne jalgrattaga sõitmist veenduge, et jalgratas vastab teie kohaliku seaduse nõuetele.

Reflektorid ei asenda nõutavaid tulesid. Sõitmine koidikul, hämaruses, öösel või muudel halva nähtavusega aegadel ilma piisava jalgrattavalgustussüsteemi ja ilma reflektoriteta on ohtlik ning võib põhjustada tõsiseid vigastusi või surma.

Kui teie jalgratas ei sobi korralikult, võite kaotada kontrolli ja kukkuda. Liiga kõvasti kinni keeratud poldid võivad venida ja deformeeruda. Ärge asetage oma akut kõrgetele temperatuuridele.

Sõitmine valesti reguleeritud pidurite või kulunud piduriklotsidega on ohtlik ja võib põhjustada tõsiseid vigastusi või surma.

Ärge kunagi pumpage rehvi üle maksimaalse rõhu, mis on märgitud rehvi küljele või veljele. Kui velje maksimaalne rõhuhinnang on madalam kui rehvil näidatud maksimaalne rõhk, kasutage alati madalamat hinnangut. Soovitatud maksimaalse rõhu ületamine võib rehvi veljelt maha puhuda või velje kahjustada, mis võib põhjustada jalgrattale kahju ja vigastada sõitjat ning pealtnägijaid. Parim ja ohutuim viis jalgrattarehvi õige rõhuni pumpamiseks on kasutada jalgrattapumpa, millel on sisseehitatud rõhunäidik.

Liiga järsk või äkiline pidurdamine võib ratta blokeerida, mis võib põhjustada kontrolli kaotamise ja kukkumise. Ootamatu või liigne esiratta pidurdamine võib sõitja üle lenksu paisata, mis võib põhjustada tõsiseid vigastusi või surma.

Peatage laadimisprotseduur kohe, kui märkate kummalist löhna või suitsu.

• SHARP ei vastuta vigastuste/surma eest, mis on põhjustatud ebaõigest kasutamisest.
• Sharp ei vastuta, kui te ei järgi kohalikke määrusi ja piiranguid.
• Garantii ei kata kahjustusi, mis on põhjustatud seadme ebaõigest kasutamisest, eriti juhul, kui seda kasutatakse mitte kodumaistel eesmärkidel ning muudatused ja / või kohandused, mis on vajalikud riikidele või piirkondadele, mille jaoks see algselt ei olnud mõeldud.
• Kasutades oma elektriratast, järgige alati kohalikke liikluseeskirju ja riiklikke seadusi ning määrusi.
• Järgige alati kohalikku kiirusepiirangut. ÄRGE ületage oma e-ratta kiirusepiirangut.
• Kandke kasutamise ajal alati kaitsevarustust.
• Kandke alati turvakiivrit, kui söidate oma elektrirattaga.
• Hoidke sõitmise ajal alati mõlemad käed juhtraual; ärge kunagi sõitke vaid ühe käega juhtrauast hoides.
• Ärge söitke halva ilmaga.
• Ärge kasutage seda e-jalgratast trikkide või ohtlike manöövrite sooritamiseks. See on jalgratas, mis on mõeldud koduseks kasutamiseks.
• Ärge vedage sellega inimesi ega asju, näiteks kotte.
• Rahvarikastes kohtades söitke aeglaselt.

• Kontrollige enne kasutamist, et köik kruvid ja kinnitused on tugevalt kinni ja normaalsed.

• Veenduge, et kokkupandava telje lahti voltimisel siseneb see pilusse.

• Ärge söitke ebatasastel teedel, vees, ölil ega jääl.
• Ärge söitke teiste söidukite vahelt läbi ega tehke liigutusi, mis vöiksid teistele inimestele ootamatud olla.
• Ärge sõitke e-rattaga, kui olete väljaspool riigi vanusepiiranguid.
• Ärge söitke e-rattaga üle riigi seadusliku kiirusepiirangu e-ratastele.
• Ärge kasutage e-jalgratast, kui see on kahjustatud.
• Ärge kasutage e-jalgratast, kui aku eritab kummalist löhna ja/või kuumeneb üles.
• Ärge kasutage e-ratast, kui sellest lekib vedelikku, vältige kontakti ja hoidke lastele kättesaamatus kohas.
• Enne kasutamist veenduge, et e-ratas ei ole kahjustatud. Ärge söitke, kui on olemas mingisugune kahjustus.
• Veenduge, et olete enne e-ratta kasutamist läbi lugenud kogu selle kasutusjuhendi.
• Öppige, kuidas oma elektriratast söita, enne kui kasutate seda avalikus kohas.
• Seda e-ratast saab tuvastada mudeli ja seerianumbri järgi, mis asuvad hinnanguplaadil.
• E-tõukeratast käitab veorattas asuv elektrimootor.
  • E-rattal võib sõita ainult üks inimene.
• Ärge muutke seda e-jalgratast mingil viisil.
• Ärge kasutage mingeid osi ega tarvikuid v.a juhul, kui need on SHARP'i poolt heaks kiidetud.
• Sõitke e-rattaga tasastel pindadel. Ärge ületage määratud kaldenurka.
• Liigne kasutamine vähendab selle e-tõukeratta eluiga.
• Ettevaatust! Pidurid ja nendega seotud osad võivad kasutamise käigus kuumaks muutuda. Ärge puudutage neid pärast kasutamist.

Aku ja laadijaga seotud hoiatused

• Ärge lülitage e-ratast laadimise ajal sisse.
• Pärast aku täislaadimist lahutage laadimiskaabel.
• Displei akunäidik näitab aku kestust.
• Tühjenemise ajal, kui aku on oma löppjärgus, vöib mootorisse edastatava vöimsuse väljund langeda, löpetage söitmine ja laadige aku uuesti.
• Kui aku on tūhi, võib see põhjustada elektrilise abijõu nõrgenemist. Soovitatav on alustada laadimist, kui akul on 20-40% laengut.
  • Laadige aku pärast iga kasutamist.
• Kui e-ratast ei kasutata pikka aega, laadige seda vähemalt kord kuus. Pange tähele, et kui akut ei laadita pikka aega, läheb aku iseend kaitsev olekusse ja ei lae. Sellisel juhul võtke ühendust oma müüjaga.
• Laadimisel ühendage laadija esmalt laadimisporti ja alles seejärel seinakontakti.
• Laadimise ajal on laadija märgutuli punane, mis näitab, et laadimine toimub tavapäraselt. Kui märgutuli süttib roheliselt, on laadimine lõpule jõudnud.
• Kasutage aku laadimiseks ainult originaallaadijat.
• Laadijal on ülelaadimiskaitse funktsioon, kui e-ratas on 100% täielikult laetud, löpetab laadija automaatselt laadimise.
• Hävitage patareid ja elektrijalgrattad vastavalt teie riigis kehtivatele määrustele.

Patareid

• Ärge laske patareidel puutuda kokku kõrgete temperatuuridega ja ärge asetage patareisid kohta, kus temperatuur võib kiirelt tõusta, näiteks lahtise leegi lähedusse või otsese päikesevalguse kätte.
• Ärge jätke patareisid intensiivse soojuskiirguse kätte, ärge visake neid tulle, ärge võtke neid lahti ja ärge üritage laadida mittelaetavaid patareisid – need võivad lekkida või plahvatada.
• Patarei viskamine tulle või patarei mehaaniline purustamine või lõikamine võib põhjustada plahvatuse.
• Patarei jätmine väga kõrge temperatuuri kätte või põhjustada plahvatuse või süttiva vedeliku või gaasi lekke.
• Äärmiselt madala öhuröhuga kokkupuutumisel vöib patarei plahvatada vöi lekitada süttivat vedelikku vöi gaasi.
• ETTEVAATUST: Plahvatuse oht või seadmete kahjustamise oht, kui kasutatakse vale tüüpi patareisid.
• Ärge kasutage korraga vanu ja uusi patareisid.
• Kasutage ainult ettenähtud patareisid.

Seadme ja patareide utiliseerimine

• Ärge utiliseerige seda toodet ega selle patareisid sorteerimata olmejäätmena. Viige seade vastavalt seadusandlusele elektri- ja elektroonikaseadmetele ettenähtud kogumispunkti. Nii tehes aitate säilitada loodusvarasid ja kaitsta keskkonda.
• Enamikes EL-i riikides on patareide utiliseerimine reguleeritud vastavate õigusaktidega. Elektriseadmel, pakendil ja patareidel asuv taaskäitlussümbol tuletab kasutajale meelde vajadust neid õigesti utiliseerida. Kasutajatel palutakse kasutada kasutatud seadmete ja patareide puhul olemasolevaid tagastusvõimalusi. Lisateabe saamiseks võtke ühendust oma edasimüüja või kohaliku omavalitsusega.

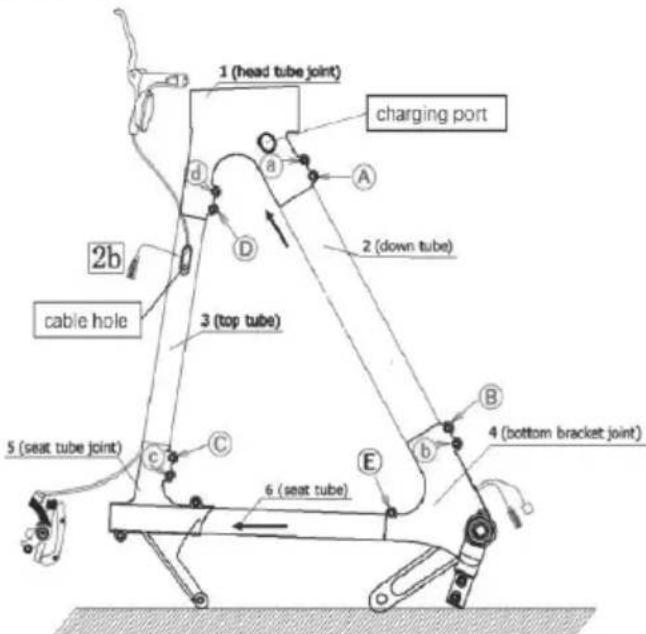

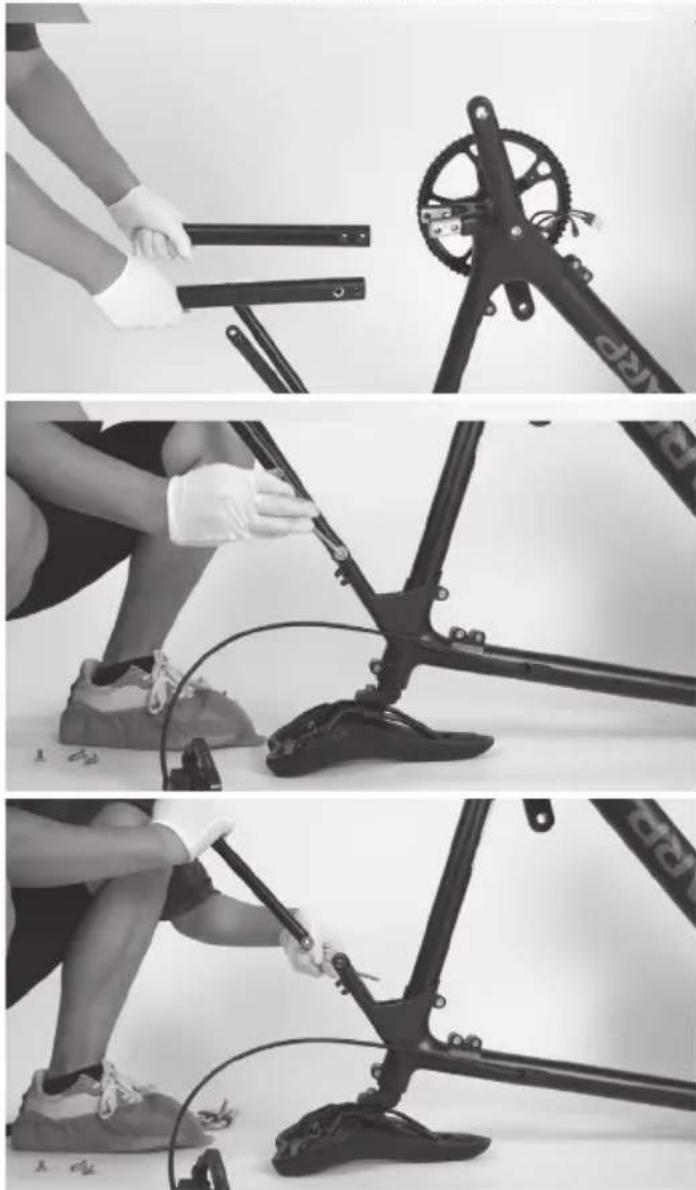

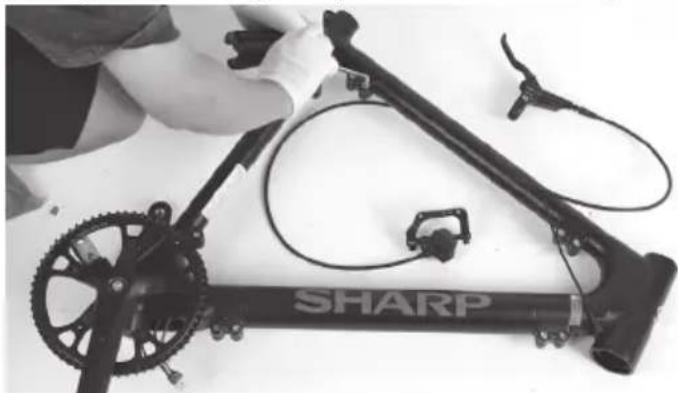

Aku eemaldamine utiliseerimiseks

- Aku on peidetud alltoru sisse. Mölemal toru küljel on kuum sulatatav liim aku ja kaabli kinnitamiseks. Aku eemaldamiseks eemaldage köik jalgratta raami kruvid ja eemaldage alltoru.

CE avaldus:

• Sharp Consumer Electronics Poland sp. z o.o. avaldab käesolevaga, et see seade on kooskõlas RED-direktiivi 2014/53/EL põhinõuete ja teiste asjakohaste sätetega.
• ELi vastavusdeklaratsiooni täistekst on saadaval lingi järgimiselwww.sharpconsumer.com ja seejärel sisestades oma mudeli allalaadimisjaotise ja valides "CE avaldused".

Kiirjuhend (see dokument)

E-ratta osad

• 1 × Raam ja tagaratas
• 1 × Eesmine ratas
  • 1 × Läbivöll
• 1 × Juhtraud
  • 1 × Sadul ja sadulitoru
• 2 × Porilaud
• 1 × Jalgratta tugijalg

Tarvikute kast

• 5 × Kaabli purunemised
• 1 × laadija
• 1 × Kasutusjuhend
  • 3 × kuuskantvõti
• 3 × Lahtine vôtmeots
  • 1 × Phillips kruvikeeraja

Tarvikute kast

(Viidake Heheküljel 1)

Jalgratta osad

(Viidake 2leheküljel 1)

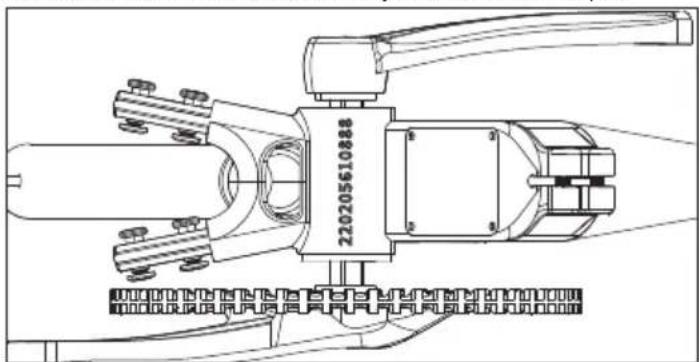

Jalgratta raaminumber

Jalgratta raaminumber asub tüüpiliselt keskjooksu küljes, nagu joonisel näidatud. See on teie e-jalgratta ainulaadne identifikaator. Kui teie jalgratas varastatakse, annab seerianumber teile suurima võimaluse selle tagasi saada. Oleks hea mõte see kuskile üles kirjutada või teha sellest pilt.

SAMM 1: Paigaldage ja reguleerige juhtrauda

a. Eemaldage varre ülaosas olev kummikork.
b. Lödvestage varre küljel olevad kaks kruvi ja varre ülaosas olev pikk kruvi 5 mm kuuskantvõtmega, seejärel pöörake ekraani 180 kraadi, nagu on näidatud [joonisel 1-1] ja [1-2].
c. Pingutage kruvisid uuesti.
d. Asetage kummikork tagasi varre otsa.

Veenduge, et kruvi pöördemoment ülaosas on umbes 4-6 N·m. Veenduge, et külgedel olevate pöördemoment on umbes 10-12 N·m.

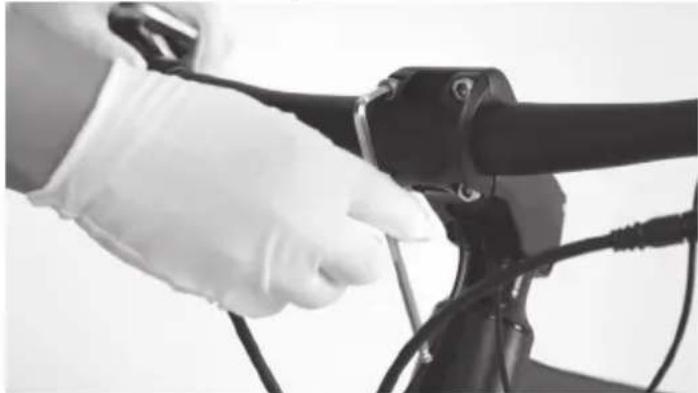

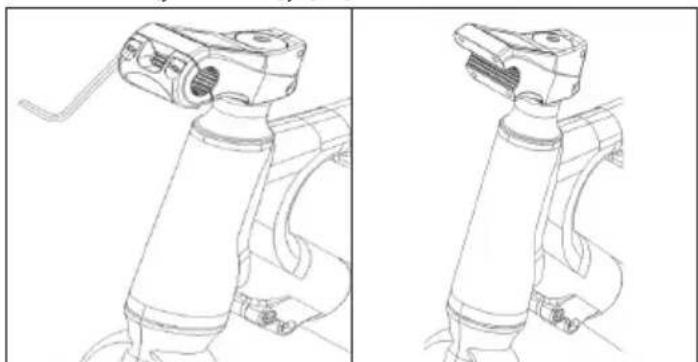

a. Vabastage 5 mm kuuskantvõtmega neli kruvi rooliklambri küljes, keerates neid vastupäeva, seejärel eemaldage kruvid ja esikate, nagu on näidatud [joonistel 1-3] ja [1-4].

b. Paigutage juhtraud sadulas istuva kasutaja jaoks varrekinnituse keskele ja veenduge, et see on õigesti orienteeritud. Juhtnupud on vasakul. Paigaldage esikate uuesti ja pingutage kruvid kindlalt, kuid mitte täielikult.

c. Lükake juhtrauda vasakule ja paremale, et need keskele seada; pöörake neid veidi, nii et pidurikangid on suunatud allapoole. Seejärel pingutage kruvisid järk-järgult A-B-C-D järjekorras, nagu on näidatud [joonisel 1-5].

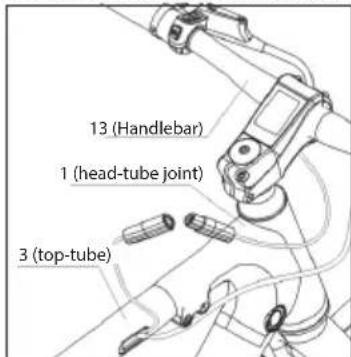

a. Ühendage ekraanianduri kaabel, nagu on näidatud [joonisel 2-1] ja [joonisel 2-2].
b. Lisage kaablikinnitused, et juhtida kaableid.

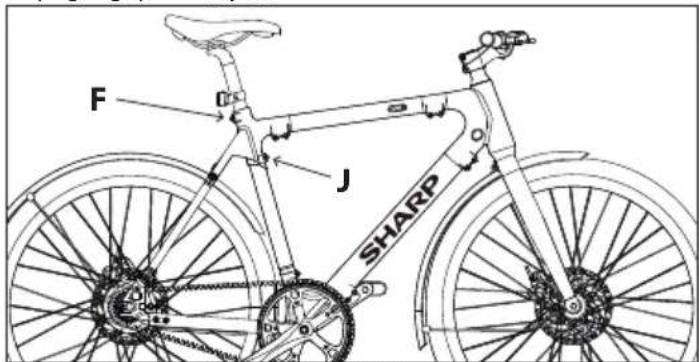

a. Lõdvestage poldid [F] ja [J] vastupäeva 5 mm Alleni võtmega, sisestage sadulapost raami, nagu on näidatud [joonisel 3-1].
b. Kohandage sadula kõrgus oma sobivale kõrgusele. Ärge ületage sadula maksimaalset kõrgusepiiri, nagu on näidatud [joonisel 3-2]. Seejärel pingutage poldid [F] ja [J].

Enne esiratta paigaldamist peate e-jalgratta ümber pöörama.

a. Eemaldage plastikust kiip pidurisadulast, nagu on näidatud [joonisel 4-1].
b. Kasutage kruvide lahtikeeramiseks ja järjest eemaldamiseks 15 mm lahtist võtit, nagu on näidatud [joonisel 4-2], ja eemaldage esihargi kaitse.
c. Paigaldage esiratas esihargi, veendudes hoolikalt, et sisestate ketas pidurisadulate vahele, nagu on näidatud [joonisel 4-3].
d. Sisestage kiirkinnitushoob ketaspoolelt nii kaugele kui võimalik. Võibolla peate esiratast veidi kohandama, et kiirkinnitushoob saaks sujuvalt läbi minna. Keerake seda pääripäeva, kuni see tundub kõva, nagu on näidatud [Joonis 4-4].
e. Lukustage kiirvabastuskang, nagu on näidatud [joonisel 4-5]. On palju parem, kui kiirvabastuskang on suunatud ülespoole ja joondatud haaratsivarrega.

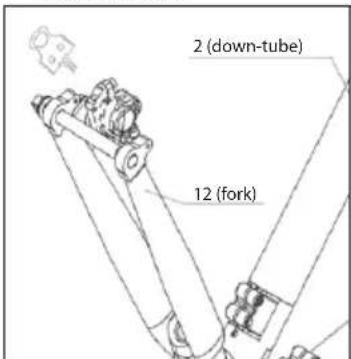

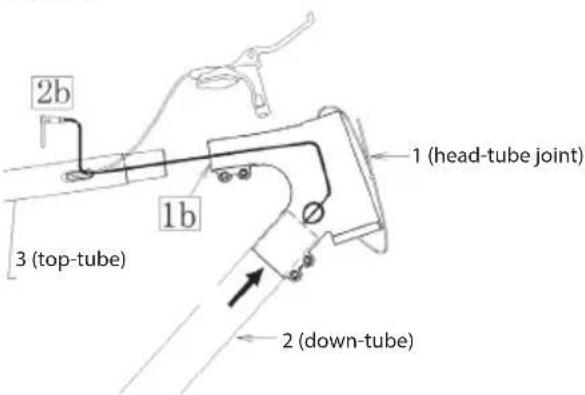

2 (down-tube) 12 (fork)

Kui kiirvabastuskangi lukustamisel pole pinget, peate seda rohkem pingutama.

See samm on väga oluline ja seotud söiduohutusega. Kui te ei suuda paigaldust nõutavalt lõpule viia, palun pöörduge professionaali poole.

SAMM 5: Paigaldage esimene porilaud

a. Kasutage 10 mm avatud otsaga võtit, et lõdvendada porilaua poldi mutrit esiratta kahvli silla sees, ja seejärel eemaldage polt ja mutter.
b. Pärast poritiiva joondamist kruviauguga, keerake kinnituskruvid päripäeva kinni, et kinnitada see esihargi külge, nagu on näidatud [joonisel 5-1].
c. Pärast esiratta porilaua ja kruviaugu joondamise kinnitamist kasutage 5 mm kuuskantvõtit, et suruda polt ja 10 mm avatud otsaga võtit, et pingutada mutter teisel pool uuesti kinni. Ärge unustage vahetükke.
d. Pärast ülemise klambri kinnitamist kasutage 4 mm kuuskantvõtit, et eemaldada 2 kruvi esiratta kahvli põhjast. Seejärel joondage esiratta porilaua jalad paigaldusaukudega esiratta kahvli põhjas, nagu on näidatud [joonistel 5-2] ja [5-3], ning seejärel pingutage kruvid uuesti umbes 3-5 N·m.

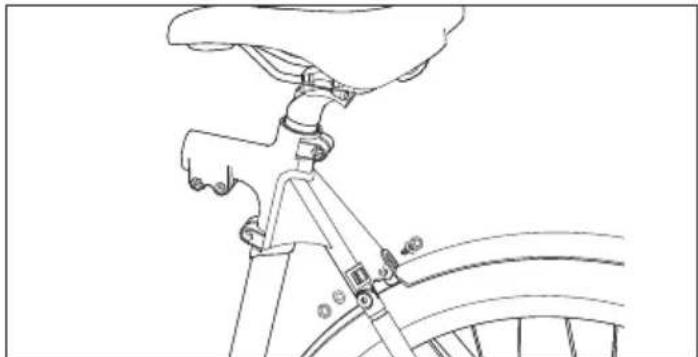

a. Kasutage 10 mm lahtist võtit, et lõdvendada porilaua poldi mutrit sadulatoru liitekohas, seejärel eemaldage polt ja mutter.
b. Pärast poritiiva joondamist kruviauguga, keerake kinnituskruvid päripäeva kinni, et kinnitada see sadulatoru liite külge, nagu on näidatud [joonisel 6-1].
c. Pärast esikaitse ja kruviaugu joondamise kinnitamist kasutage 5 mm kuuskantvõtit, et poldi lükata ja 10 mm avatud otsaga võtit, et pingutada mutter teisel pool tagasi pöördemomendini 4-6 N·m. Ärge unustage vahetükke.
d. Pärast ülemise klambri kinnitamist kasutage 4 mm kuuskantvötit, et eemaldada 2 kruvi väljalangemiskohast. Seejärel joondage porilaua jalad paigaldusaukudega, nagu on näidatud [joonistel 6-2] ja [6-3], ja seejärel pingutage kruvid uuesti kinni.

SAMM 7: Ühendage kaabel

Pöörake oma jalgratas ümber.

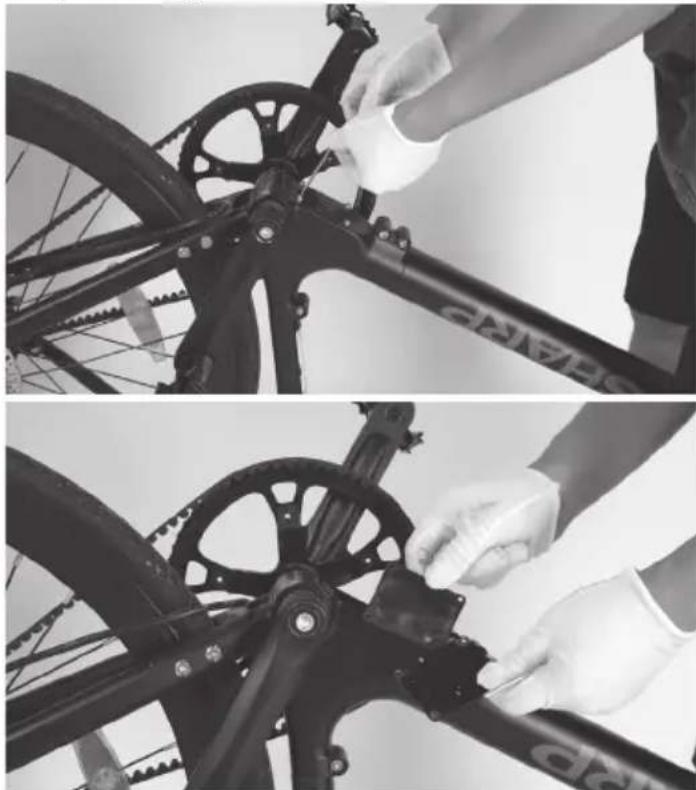

a. Vabastage 3 mm kuuskantvõtmega neli kruvi kattel, mis asub alumise klambri kõrval, keerates neid vastupäeva, seejärel eemaldage kruvid ja kate, nagu on näidatud (joonisel 5-1).
b. Ühendage kaabel aku ja kontrolleri vahel, nagu on näidatud [joonisel 7-2].
c. Pange kate tagasi ja pingutage kruvid uuesti kinni.

220205610888

Joonisel 7-1

MÄRKUSED:

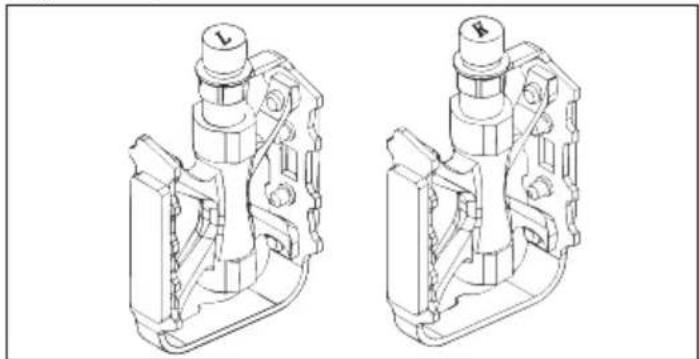

Kontrollige mölema pedaali otsekorki, et tuvastada vasak ja parem pedaal. Pange tähele, et parem pedaal pingutatakse päripäeva, samas kui vasak pedaal pingutatakse vastupäeva.

Veenduge, et pöördemoment on 18 N·m.

SAMM 9: Paigaldage tuled, reflektor jne.

a. Kinnitage esituli lenkstangi külge, nagu on näidatud [joonisel 9-1].
b. Kinnitage tagatuli sadulatorule, nagu on näidatud [joonisel 9-2].
c. Kinnitage esireflektor ja kell roolile, nagu on näidatud [joonisel 9-3].

a. Kasutage pedaalide kinnitamiseks 15 mm võtit, nagu on näidatud [joonisel 8-1].

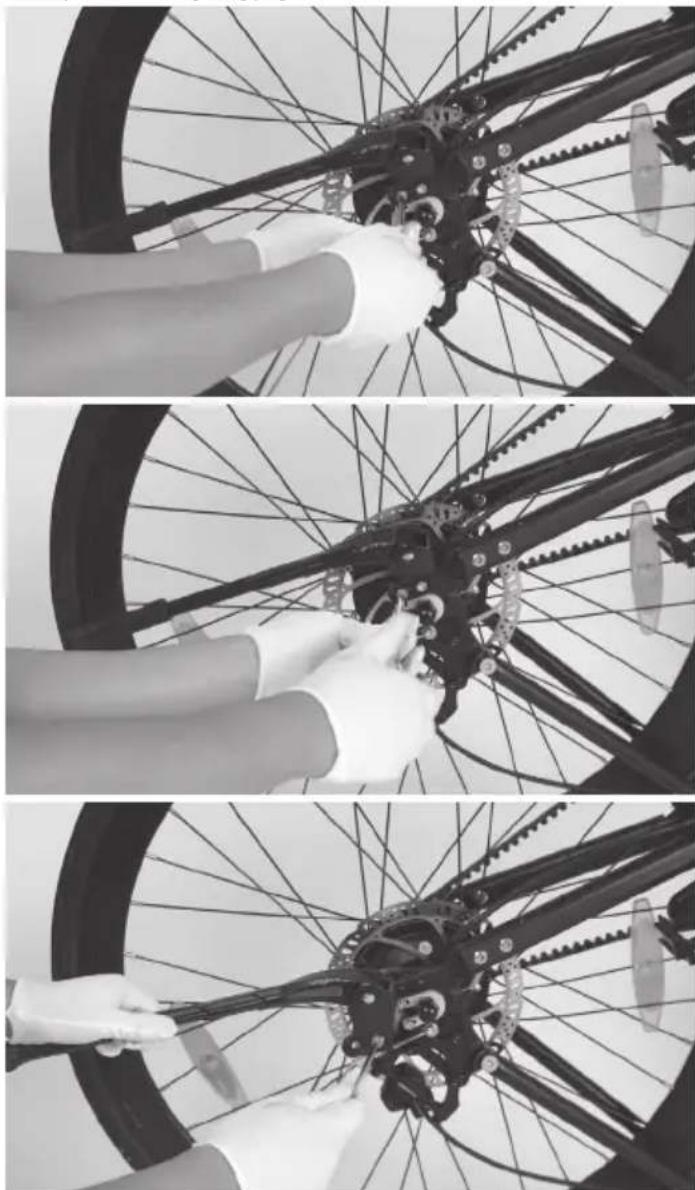

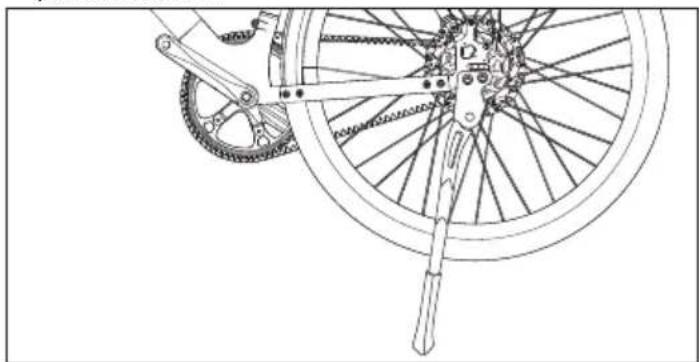

a. Vabastage kruvid ja seibid ning seejärel eemaldage need väljalangemiskohast, nagu on näidatud [joonisel 10-1].
b. Kasutage 5 mm kuuskantvõtit, et kinnitada tugijalg väljalangemiskohale ja pingutage kruvid uuesti 10-12 N·m pöördemomendini.

Rehvide pumpamiseks on vaja:

Jalgrattapump, mis on ühilduv Presta ventiilidega või

Presta ventiili adapterit (kui teie pump ei sisalda sisseehitatud Presta ventiili pead) ei ole kaasas.

Kuidas rehvi pumpida

a. Kui teie pump on kaheotsaline (sobib nii Presta kui ka Schrader ventiilidele), veenduge, et see on seadistatud Presta ventiilidele. Kui teie pump ei ole Presta-ühilduv, vajate Presta ventiili adapterit. Kinnitage adapter pumba otsa.
b. Jalgrattal keerake Presta ventiili ülaosas olevat väikest mutrit vastupäeva lahti. See võimaldab ventiili avada ja õhul rehvi voolata.
c. Vajutage Presta ventiilile, et lasta välja natuke öhku. See aitab tagada, et ventiil ei oleks kinni ja võimaldab pumpa korralikult kasutada.
d. Vajutage oma pump nii kaugele kui võimalik Presta ventiili.
e. Kui teie pump on varustatud kangiga, pöörake see alla, et kinnitada pump Presta klapi külge. See loob öhukindla tihendi.
f. Alustage rehvi õhuga täitmist.
g. Kui olete saavutanud soovitud rehvirõhu, eemaldage pump, vabastades hoova või keerates selle lahti.
h. Keerake väike mutter Presta klapi ülaosas päripäeva, et see sulgeda.

Kuidas kasutada E-jalgratast

Laadige aku enne esmakordset kasutamist täielikult.

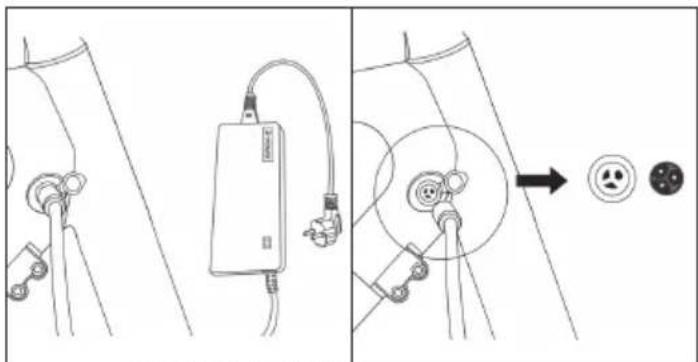

Kuidas laadida

a. Avage kummikork ja ühendage laadija e-ratta laadimisporti [joonis 11-1]. Veenduge, et laadija port on näidatud suunas, nagu on näidatud [joonis 11-2].
b. Ühendage laadija seinakontakti.
c. Kui see on ühendatud akulaadijaga, hakkab aku laadima ja laadija laadimisnäidik muutub punaseks.
d. Pärast laadimise löppemist muutub laadimisindikaator roheliseks. Eemaldage aku laadija, kui see on täielikult laetud.
e. Sulgege kummikork pärast laadimist.

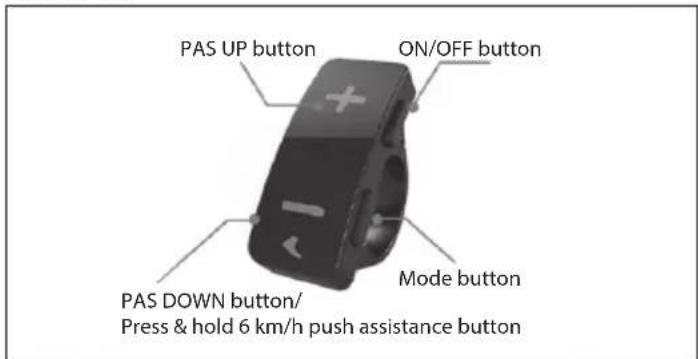

Vajutage ja hoidke sisse/välja lülitusnuppu ON/OFF 3 sekundit, et ekraan sisse lülitada.

PAS UP button ON/OFF button Mode button PAS DOWN button/ Press & hold 6 km/h push assistance button

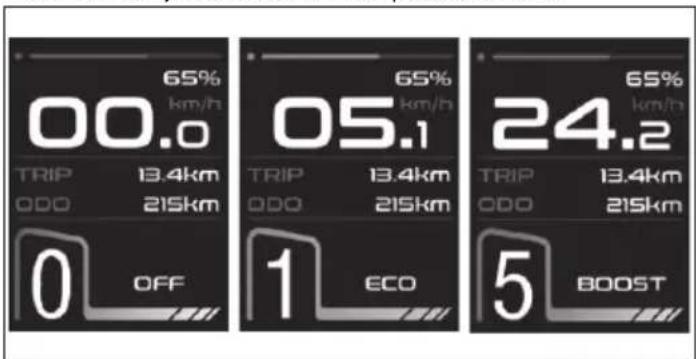

Pedaali abistamise tase

Mootor pakub viit jalgratta abimudelit: ECO, NORMAL, TOUR, POWER, BOOST. Lühike vajutus üles või alla lülitab pedaali abitaseme.

65% 00.0 TRIP 13.4km ODO 215km 0 OFF 65% 05.1 TRIP 13.4km ODO 215km 1 ECO 65% 24.2 TRIP 13.4km ODO 215km 5 BOOST

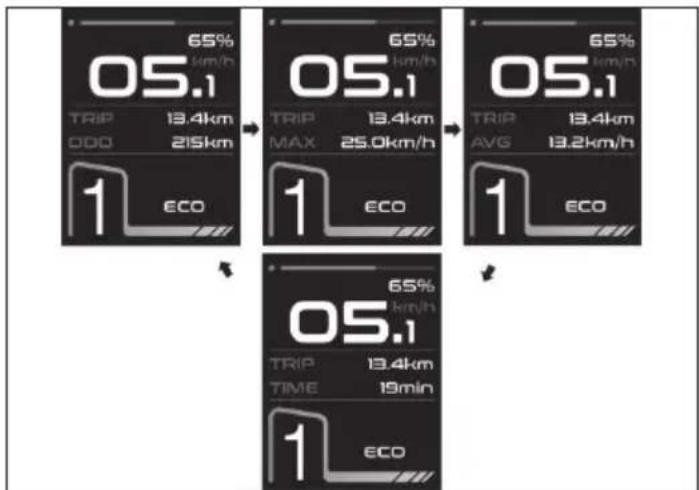

Vaikimisi kuvatakse ekraanil reaalajas kiirus (km/h), üksik läbisõit (km) ja kogu läbisõit (km). Vajutage lühidalt MODE nuppu, et lülituda.

05.1 65% TRIP 13.4km DDD 215km 1 ECO 05.1 65% TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% TRIP 13.4km AVG 13.2km/h 1 ECO 05.1 65% TRIP 13.4km TIME 19min 1 ECO

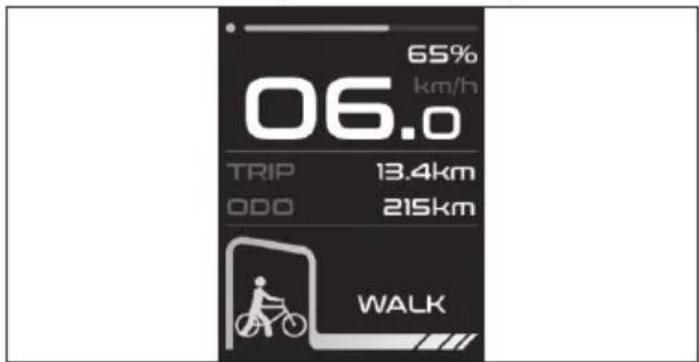

Könniabi

Allapoole nupu vajutamine ja hoidmine 3 sekundi jooksul aktiveerib köndimisabi režiimi. E-ratas liigub automaatselt kiirusega kuni 6 km/h.

65% 06.0 km/h TRIP 13.4km ODO 215km WALK

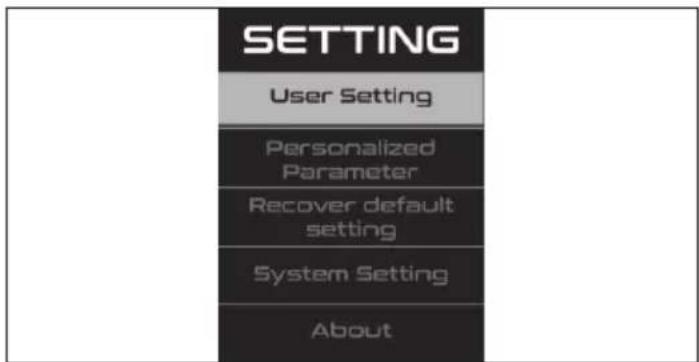

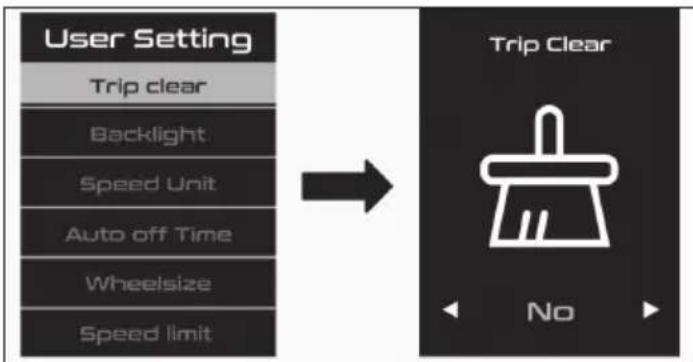

Seadete menüü

Vajutage ja hoidke 2 sekundit all Režiimi nuppu ning sisestage Seadete liides.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

Kuidas seadistada

Vajutage ÜLES või ALLA lülitamiseks ja vajutage režiimi nuppu salvestamiseks.

Kui olete valmis, vajutage režiimi nuppu, et naasta peamise seadete menüüsse.

Kui ühe minuti jooksul ei toimu mingit tegevust, väljub see seadistusleheküljelt automaatselt.


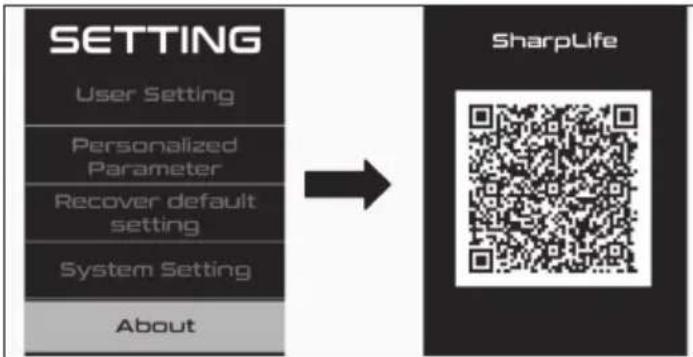

Ühendage SHARP Life APPiga

Vajutage ja hoidke 2 sekundit all Režiimi nuppu ning sisestage Seadete liides.

Valige "About" ja skannige QR-koodi, et laadida oma telefoni SHARP Life APP. Seejärel ühendage oma armas e-ratas oma telefoni kaudu APP-iga.

Vea kood

Kui elektrisüsteemiga on midagi valesti, kuvatakse ekraanil veakood. Ärge kartke vötta ühendust meie teeninduskeskusega, et probleeme lahendada. Siin on veakoodide definitsioonid.

Vea kood Määratlus
21 Ebanormaalne vool
23 Mootor on faasist väljas
24 Mootori Halli signaali viga
30 Suhtlusprobleem

Kuidas kasutada tulesid

Kuidas laadida

a. Avage kummist kork ja ühendage lamp toiteallikaga kaasasoleva USB-kaabli abil.
b. See löpetab laadimise, kui indikaatortuli muutub roheliseks.
c. Sulgege kummikork pärast laadimist.

Kuidas kasutada esituld

Vajuta nuppu, et tuli sisse lülitada.

Seejärel vajutage, et vähendada heledust. Vajutage uuesti, et tuli välja lülitada.

Kuidas kasutada tagatuld

Vajuta nuppu, et lülitada tuli sisse või välja.

Täiendavate funktsioonide kasutamiseks lisage oma mobiiliseadmele rakendus SHARP Life. Funktsioonide hulka kuuluvad:

ū Seadme kiirmonitoorimine.

ū Kiirus-/kaugusühikute vahetamine kilomeetriteks ja miilideks.

Klöpsake nupul "[Lisa seade]", kui e-ratas on sisse lülitatud ja Bluetoothikoon vilgub ekraanil.

Teie seade skaneerib automaatselt teie e-ratta. Veenduge, et teie telefonis on Bluetoothi funktsioon lubatud. Kui küsitakse, lubage asukohateenused. Kui seade on leitud, on Bluetooth-sidumine valmis.

MÄRKUS

Kui soovite e-rattaga ühenduda uue kontoga, on kaks võimalust:

1. Eelmiselt kontolt seadme eemaldamine.

2. Vajutage ja hoidke korraga 2 sekundit nuppu 'i' Mode ja nuppu '-' , et lahti ühendada ekraani Bluetooth, seejärel saab uus konto sellega ühenduda.

Lisage oma e-ratas rakendusse.

Lahkuvõtmise juhised

SAMM 1: Eemaldage juhtraud

a. Ühendage lahti kuvamise ja abilüliti kaablid.
b. Eemaldage 5 mm kuuskantvõtmega neli kruvi esikattel, keerates neid vastupäeva.
c. Eemaldage kate.
d. Seejärel eemaldage roolikang.

Samm 2: Eemaldage vars ja ekraan

a. Eemaldage varre ülaosas olev kummikork.
b. Lõdvestage varre küljel olevad kaks kruvi ja varre ülaosas olev pikk kruvi 5 mm kuuskantvõtmega.
c. Seejärel eemaldage vars ja ekraan.

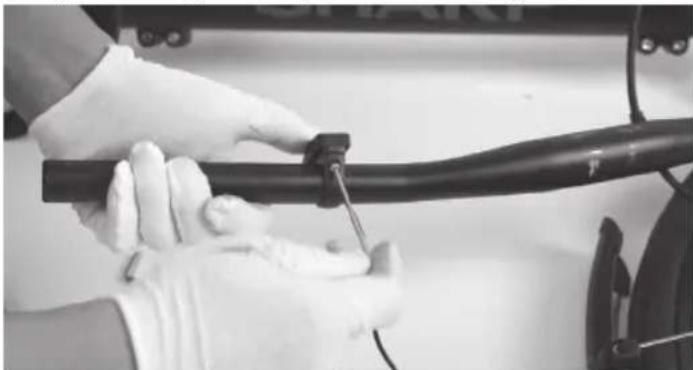

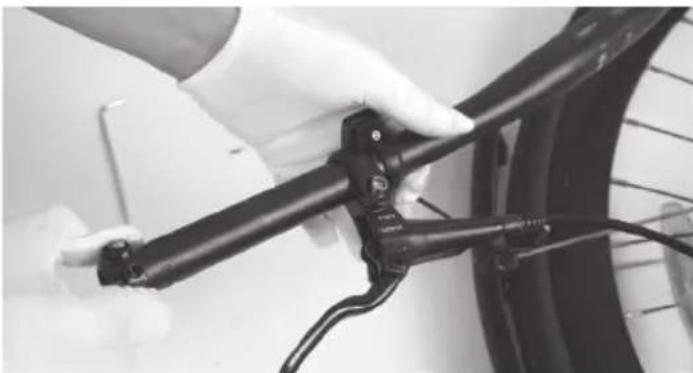

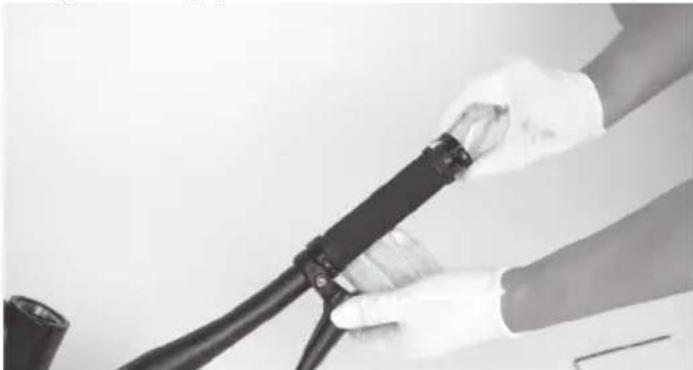

Samm 4: Eemaldage käepide

a. Vabastage käepideme kruvid 3 mm kuuskantvõtmega.
b. Seejärel eemaldage käepide.

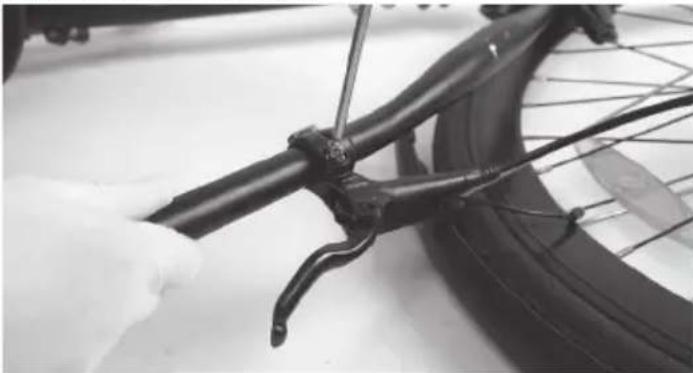

a. Vabastage pidurikangi kruvid 5 mm kuuskantvõtmega.
b. Seejärel eemaldage pidurikang.

a. Vabastage pidurikangi kruvi 5 mm kuuskantvõtmega.
b. Seejärel eemaldage abilüliti 2,5 mm kuuskantvõtmega.

a. Korrake 4. ja 5. sammu juhtraua teisel küljel.
b. Seejärel eemaldage juhtraud rattalt.

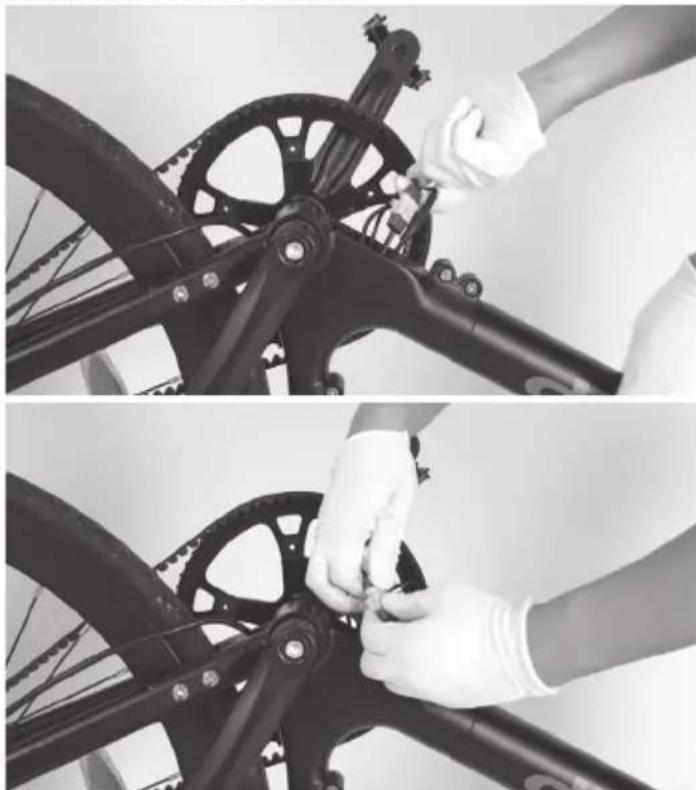

Samm 8: Eemaldage kate, mis asub alumise klambri körval

a. Pöörake jalgratas ümber.
b. Vabastage 3 mm kuuskantvõtmega neli kruvi kattel, mis asub alumise klambri kõrval, keerates neid vastupäeva.
c. Seejärel eemaldage kate.

Lahutage kaabel aku ja mootori vahel.

Samm 10: Eemaldage tugijalg

a. Vabastage tugijala kruvid 5 mm kuuskantvötmega.
b. Seejärel eemaldage tugijalg.

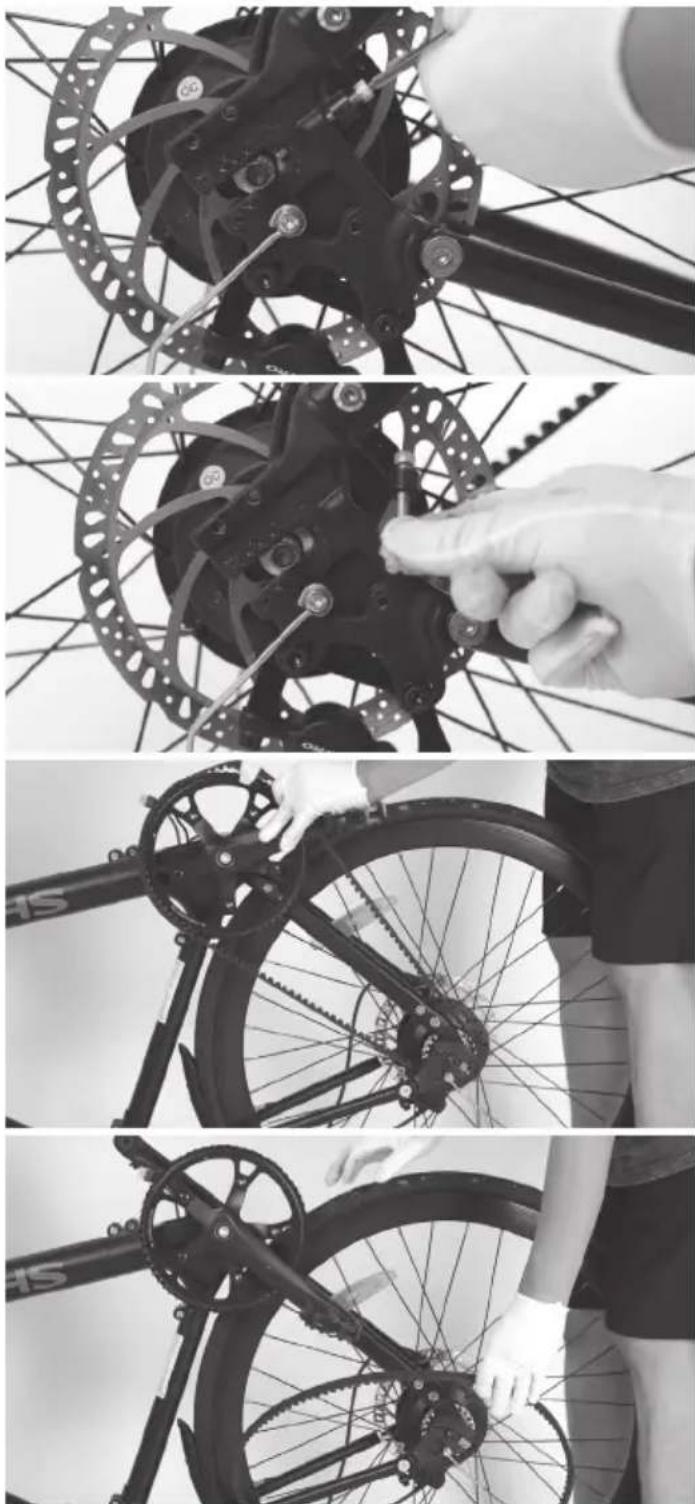

Samm 11: Eemaldage vöö

Vabastage tagatelje otsakorgid 19 lahtise vötmeotsaga. Seejärel eemaldage need.

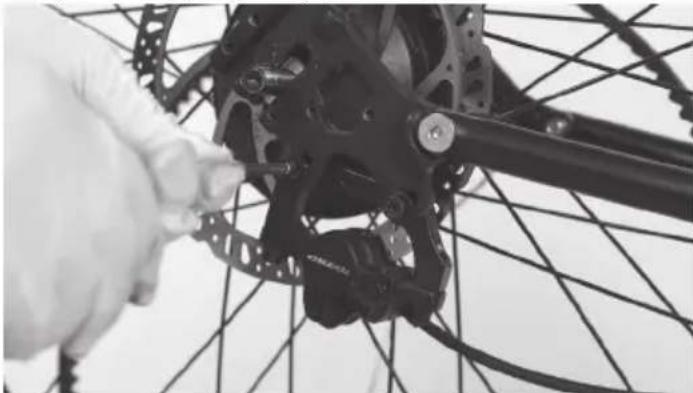

Vabastage 3 mm kuuskantvõtmega kruvid R-tihenditel. Seejärel eemaldage need.

Lõdvestage väljalangemiskohas olevad kruvid 4 mm kuuskantvõtmega.

Seejärel eemaldage need.

Nüüd saate vöö hölpsasti eemaldada.

a. Vabastage tagumise otsa kruvid 4 mm kuuskantvõtmega.

b. Kasutage 5 mm kuuskantvõtit, et polti lükata. Vabastage teisel pool olev mutter 10 mm lahtise otsaga võtmega.

c. Seejärel eemaldage tagumine porilaud.

a. Vabastage 2x Philips kruvid, seejärel eemaldage kaabli kate.
b. Vabastage kruvid 5 mm kuuskantvõtmega. Seejärel eemaldage tagumine pidurisadul.
c. Seejärel saate kogu tagaratta jalgrattalt hölpsasti eemaldada.

Lõdvestage pedaale 15 mm lahtise võtmeotsaga. Seejärel eemaldage need.

Samm 15: Eemaldage väljalangemiskoht

a. Kasutage 4 mm kuuskantvötit, et lükata kruvisid ketihoiu peal. Vabastage teisel pool olevad kruvid teise 4 mm kuuskantvötmega.
b. Vabastage sadulaposti kruvid 5 mm kuuskantvõtmega.
c. Seejärel eemaldage väljalangemiskoht.

Seejärel eemaldage vöö.

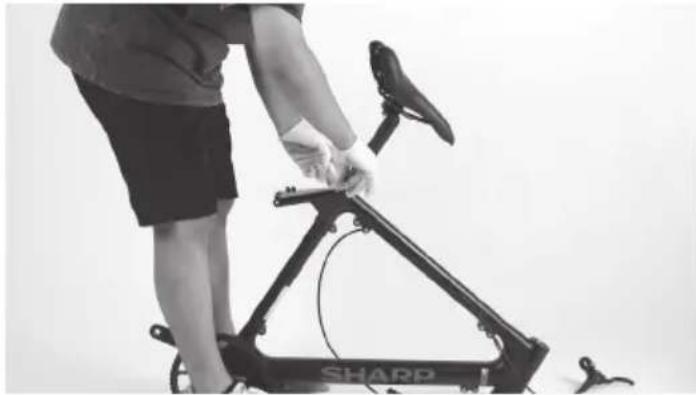

Samm 16: Eemaldage kettapüksid ja istmepüksid

Korrake toimingut. Seejärel eemaldage ketihoiud ja istme hoiud.

Vabastage sadulatoru liite poldi 5 mm kuuskantvötmega. Seejärel eemaldage sadulapost.

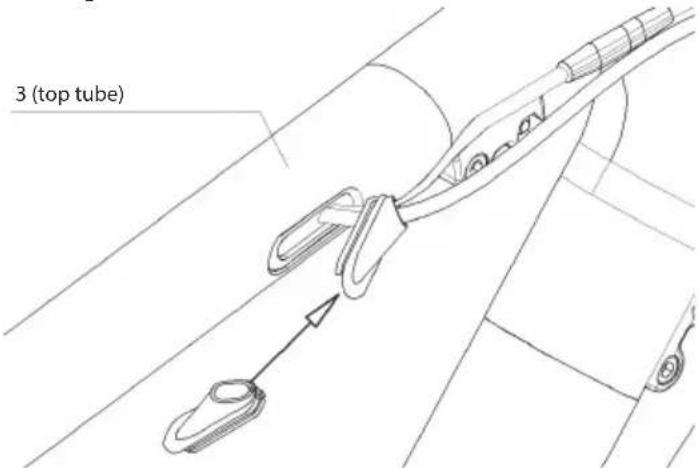

Samm 18: Võtke raam lahti

Vabastage kõik esikolmnurga raami poldid 5 mm kuuskantvõtmega.

Eemaldage ülaltorult kummist klamber.

Seejärel lahutage aku kaabel ja laske sellel hiljem hölpsalt august välja tömmata.

2b 1b 3 (top-tube) 1 (head-tube joint) 2 (down-tube)

Võtke raam järgmises järjekorras lahti.

Aku on peidetud alltoru sisse. Mölemal toru küljel on kuum sulatatav liim aku ja kaabli kinnitamiseks.

Missioon lôpetatud!

Pingutusmomendid:

Osa Pöördemoment Nm
Kolmnurkne raam 20 Nm
Auru ülaosa / küljeosa 6 Nm/12 Nm
Auruklamber 8 Nm
Istmejäik 20 Nm
Keti püsima 10 Nm
Käepideme polt 40 Nm
Reguleerige R-tihendi belet kruvisid 6 Nm
Tagaratta otsakorgid 45 Nm
Teenindusukse 5 Nm
Piduri sadul 8 Nm
Käepideme otsekork 3 Nm
Pidurihoovad 8 Nm
L/P pedaalid 18 Nm
Poritiivad 5 Nm

Ümberehitus:

Intervall Uurige Teenindus Asenda
Nädalas, 160-321km (100-200 mi)	Kontrollige riistvara öige pöördemomendi osas.Kontrollige vedrustuse öiget joondamist ja funktsiooni (sealhulgas rihm, vabakäik, ketiratas).Kontrollige ratta tõsidust ja vaikset töötamist (ilma kodarate müra)Kontrollige raami seisukorda kahjustuste osas.	Puhastage raam, pühkides seda niiske lapiga.Kasutage vajadusel barrel-regulaator(it) derailööri/piduri-hoovade pingutamiseks.	Asendage köik komponen-did, mille meie tootetugi või sertifitseeritud usaldusväärne jalgrattamehaanik on kinnitanud olevat parandamatult kahjustatud või katki.
Kuus, 402-1207 km (250-750 mi)	Kontrollige piduriklotside joondust, piduri-kaabli pinget.Kontrollige võö venimist.Kontrollige piduri- ja vahetusköite korrosiooni või hargnemise suhtes.Kontrollige kodarate pinget.Kontrollige lisaseadmete kinnitust (pakiraami kinnituspoldid, porilaua kinnitusvahendid ja joondamine).	Kontrollige krankvõlli ja pedaali pöördemomenti.Puhastage piduri- ja vahetuskaablid.Kontrollige ja pingutage rattaid, kui avastatakse möni lõtv rat-takoda.	Vajadusel vahetage piduri- ja vahetuskaablid.Vajadusel vahetage piduriklotsid välja.
Iga 6 kuu tagant, 1207-2011 km (750-1250 mi)	Kontrollige vedrustust (rõngas, hammasratas, vabakäik).Kontrollige köiki kaableid ja ümbriseid.	Soovitatav on standardne häälestus sertifitseeritud, maineka jalgrattamehaaniku poolt.Määri kesklaager.	Vaheta piduriklotsid.Vajadusel vahetage rehvid.Vajadusel vahetage kaablid ja korpused.

Kui kasutate ratast keerulistes tingimustes või sõidate rohkem kui 2000 km/1250 mi aastas, lühendage ülevaatuse vahemikke ja laske rattal iga 6 kuu tagant teeninduses üle vaadata.

Kruviliited

• Kontrollige regulaarselt söidukit lahtiste kruviliidete osas vastavalt hooldusplaanile ja pingutage lahtised kruvid momentsilmaga.
• Ärge söitke rattaga, kui märkate, et möni kruviliide on lahti.
• Kui teil puuduvad vajalikud teadmised ja tööriistad, laske professionaalil kontrollida lahtiseid kruviliite.

Raam ja kahvlid

• Kontrollige raami ja jäika esiharki pragude, deformatsiooni või värvimuutuste suhtes.
• Kui raam või kahvlid on pragunenud, deformeerunud või värvunud, võtke kohe ühendust spetsialistiga.
• Ärge kasutage jalgratast, kui märkate mõrasid, deformatsioone või värvimuutusi.

Sadul

• Kontrollige, kas saate sadulat keerata.
• Kui saate sadulat keerata, pingutage istmetoru klambrit. Järgige kehtivaid pöördemomente.
• Kontrollige, kas saate sadulat horisontaalselt liigutada sõidusuunas või vastupidises suunas.
• Kui saate sadulat liigutada, reguleerige sadula klambrit.

Rattad

• Kontrollige, kas esiratas või tagaratas saab külgsuunas liikuda ja kas rattamutrid liiguvad.
• Kui rattamutrid liiguvad, laske professionaalil kruviliiteid kontrollida.
• Kui kiirkinnitusega völl liigub, reguleerige völli.
• Kui esiratas või tagaratas liigub külgsuunas, laske rattal professionaalil üle vaadata.
• Kontrollige, kas esiratta ja esihargi vahel ning tagaratta ja raami vahel on mölemal pool vördne kaugus.
• Kui vahemaad ei ole identsed, laske esimesi ja tagumisi rattaid kontrollida professionaalil.
• Tõstke jalgratas üles ja pöörake esiratast või tagaratast. Kontrollige, kas esiratas või tagaratas liigub küljele või väljapoole.

• Kui esiratas või tagaratas köigub küljele või väljapoole, laske rattal professionaalil kontrollida.

• Kontrollige regulaarselt esirattaid ja tagarattaid pragude, deformatsiooni või värvimuutuste suhtes.

• Kontrollige, kas velg on siserehvi ja veljelindi all.
• Ärge kasutage jalgratast, kui velg on pragunenud, deformeerunud või värvimuutusega.
• Laske professionaalil kontrollida, kas veljel, materjalidel või alumiiniumil on mingeid kahjustusi.
• Suruge rattakodad örnalt pöidla ja sörmedega kokku, et kontrollida, kas köigi rattakodade pinge on sama.
• Kui pinge varieerub või rattakodad on lahti, laske professionaalil kontrollida rattakodade pinget.

Rehvid

• Kontrollige, kas rehvi rõhk on õige vastavalt andmetele, mis on märgitud rehvi küljele.
• Kontrollige, kas rehvid on praodeta ja kahjustusteta võõrkehadest.
• Kontrollige, kas te tunnete selgelt rehvi mustrit.
• Kui rehv on pragunenud või kahjustatud või kui turvise sügavus on liiga madal, laske rehv asendada professionaali poolt.

Pidur

On oluline, et te öpiksite ja mäletaksite, milline pidurikang juhib millist pidurit (eesmine/tagumine), et tagada teie ohutus. Kontrollimaks, millise konfiguratsiooniga teie jalgratas on seadistatud, pigistage ühte pidurikangi ja vaadake, kas esimene või tagumine pidur rakendub. Tehke nüüd sama teise pidurikangiga. Jätke see konfiguratsioon meelde.

Kui testite piduriseadistust, veenduge, et teie käed ulatuvad mugavalt pidurikangideni ja suudavad neid probleemideta pigistada. Kui teil tekib pidurite kasutamisel mingeid probleeme või ebamugavusi, palun võtke meiega ühendust enne sõitmist.

Vaadake piduritootja kasutusjuhendeid ja veenduge, et hooldate oma pidureid korralikult. On teie vastutus mõista, millal tuleb piduriklotsid välja vahetada.

Aku

On oluline järgida neid juhiseid ja ohutusnõuandeid, et tagada teie aku pikaealisus ja korrektne toimimine.

• Laadige aku enne igat söitu täielikult, et see oleks valmis kogu reisi jaoks. See aitab vähendada aku ülelaadimise võimalust.
• Kui aku muutub füüsiliselt kahjustatuks või mittefunktsionaalseks, kui see on kukkunud või olnud seotud önnetusega, või kui märkate, et see toimib ebanormaalselt, lõpetage palun kasutamine ja võtke kohe ühendust müüjaga.
• Hoidke akut kuivas, kliimakontrolliga siseruumis temperatuuril vahemikus 0°C kuni 40°C.

Kui aku on tühi, langeb pinge, mis vöib pöhjustada elektrilise abijõu nörgenemist. Soovitatav on alustada laadimist, kui akul on 20-40% laengut.

Laadimine 80-100% 80% 60% 40% 20% 0-20%

Aku

42 38 36 34 32 30

pinge/V

Teie aku laadimine

• Laadija on hinnatud 100–240V. Enne iga laadimist kontrollige kindlasti laadijat, laadija kaableid ja akut kahjustuste suhtes.
• Laadimine võtab aega umbes 3–4 tundi. Harvadel juhtudel võib aku täielikuks laadimiseks kuluda kauem, eriti kui jalgratas on uus või seda pole pikka aega kasutatud.
• Kasutage aku laadimiseks ainult kaasasolevat laadijat, kuna teised võivad akule kahju tekitada või suurendada tule- või plahvatusohtu.
• Kuigi laadija on loodud automaatselt laadimise löpetama, kui aku on täis, ärge jätke seda rohkem kui 12 tunniks ühendatuks.
• Veenduge, et teie laadija on isoleeritud vedelikest, mustusest ja prahist.
  Ühe laadimisega läbitav vahemaa sõltub tugevalt mitmest asjaolust, nagu (kuid mitte ainult):
• Ilmastikutingimused, nagu toatemperatuur ja tuul;
• Teetingimused, nagu kõrgus ja tee pind;
• Jalgratta seisukord, nagu rehvirõhk ja hooldustase;
• Jalgratta kasutamine, nagu kiirendamine ja käiguvahetus;
• Sõitja ja pagasi kaal;
• Laadimis- ja tühjenemistsüklite arv;
• Aku vanus ja seisukord.

Laadija märkmed

• Laadijat tuleks kasutada ainult siseruumides jahedas, kuivas, hästi ventileeritavas kohas tasasel, stabiilsel, köval pinnal.
• Vältige laadija kokkupuudet vedelike, tolmu, prahi või metallist esemetega. Ärge katke laadijat kasutamise ajal millegagi.
• Hoidke ja kasutage laadijat lastele kättesaamatus kohas.
• Aku täielik laadimine enne iga kasutamist aitab pikendada selle eluiga ja vähendab ülelaadimise ohtu.
• Ärge kasutage muid laadijaid peale originaallaadija, mille saite oma tellimusega, või laadija, mis on spetsiaalselt ette nähtud teie poolt otse SHARP-ilt ostetud konkreetsele jalgrattale.

- See laadija on möeldud tavaliste koduste vahelduvvoolu pistikupesade jaoks, mille sisendpinge on 110-240V 50/60 Hz, ning see tuvastab ja arvutab sisendpinge automaatselt. Ärge üritage laadijat avada või sisendpinget muuta.

- Ärge tömmake ega sikutage laadimiskaablit. Pistiku eemaldamisel tömmake plastikust pistikut, et AC/DC kaabel hoolikalt eemaldada.

- On normaalne, et laadija muutub laadimise ajal mõõdukalt soojaks. Kui laadija on liiga kuum, et seda katsuda, või kui tunnete lõhna või märkate muid ülekuumenemise märke, lõpetage laadija kasutamine ja võtke ühendust SHARPi teeninduskeskusega.

- Hoidke laadijat kasutades näidikut ülespoole. Ärge pöörake laadijat ümber, kuna see vöib takistada jahutamist ja lühendada selle eluiga.

- Kasutage ainult SHARP-i poolt pakutud originaalset laadijat või teie konkreetsele jalgrattamudelile mõeldud laadijat, mille on heaks kiitnud SHARP. Ärge kasutage järelturu laadijaid, mis võivad põhjustada kahjustusi, tõsiseid vigastusi või surma.

- Kui te ei järgi siin loetletud akulaadimise teavet, võib see põhjustada tarbetut kahju laadimiskomponentidele, akule või laadijale ning võib põhjustada akutöö halvenemist või korraliku toimimise ebaõnnestumist. Sel viisil tekkinud aku kahjustused ei kuulu garantii alla.

Tasakaalustage oma akut

Kui saate oma ratta esmakordselt kätte, on oluline järgida neid samme, et tagada teie aku elementide öige tasakaalustamine, et neid võimalikult tõhusalt kasutada.

1. Laadige oma jalgratta aku esimesel laadimisel (või pärast pikka hoiustamisaega) enne sõitmist vähemalt 4 tundi.

MÄRKUS: Soovitame esimese kolme laadimiskorra jooksul lasta akul laadida vähemalt 4 tundi, et tagada elementide öige tasakaalustamine.

1. Pärast esimest kolme sõitu võite alustada tavapärase laadimisprotseduuriga.

Kontrollige elektrilise söidusüsteemi

• Kontrollige köiki kaableid, et veenduda, et kahjustusi ei esine.
• Uurige displeid pragude ja kahjustuste osas. Kontrollige, kas see on kindlalt paigas.
• Kontrollige juhtseadet pragude ja kahjustuste osas. Kontrollige, kas see on kindlalt paigas.
• Kontrollige taaslaetavat akut, et veenduda, et see pole kahjustatud.
• Kontrollige, et köik pistikud kontaktid on korrektselt paigas ja vajadusel ühendage need uuesti.
• Kontrollige kaablit ja välimist korpust, et kinnitada, et kahjustusi pole.
• Kontrollige mootorit, et veenduda, et see ei ole kahjustatud.

Puhastamine

• Enne aku või jalgratta puhastamist lülitage alati aku välja ja eemaldage laadija laadimisportist ja seinakontaktist.
• Kasutage aku või jalgratta raami puhastamiseks kuiva või kergelt niisket lappi. Kui laadimisporti on sattunud mustust, proovige seda eemaldada madala õhurõhu või pehme harjaga. Kuidas puhastada jõuülekande komponente, leiate jõuülekande tootja juhistest.
• Puhastamisel veenduge, et jalgratta laadimisport on täielikult suletud ja vesi ei puutu kokku elektrikomponentidega. Kui see on märg, jätke laadimisport avatuks, et see enne laadija ühendamist täielikult ära kuivaks.
• Ole ettevaatlik, et mitte kahjustada või veega kokku puutuda elektrikomponente. Ära pese oma akut, mootorit või muid elektrikomponente survepesuriga. Elektrikomponentide kahjustamine või nende veega kokkupuutumine võib põhjustada tulekahju, mis võib omakorda põhjustada tõsiseid vigastusi või isegi surma. Ära kasuta ega lae akut, millest arvad, et vesi on sisse imbunud. Samuti peavad köik ühendused, sealhulgas laadimisport, enne jalgratta kasutamist või laadimist olema täiesti kuivad ja puhtad.
• Ärge kasutage laadija puhastamiseks alkoholi, lahusteid või abrasiivseid puhastusvahendeid. Kasutage selle asemel kuiva või veidi niisket lappi. Puhastage AINULT ratta pinda.

Teenuse info

HOIATUS!

TEHNOLOGILISED EDUSAMMUD ON MUUTNUD JALGRATTAID JA JALGRATTA KOMPONENTE VEEL KEERUKAMAKS, JA INNOVATSIOONI TEMPO KASVAB.

ON VÕIMATU, ET SEE KÄSIRAAMAT PAKUB KÕIKI TEAVET, MIS ON VAJALIK TEIE JALGRATTA ÕIGEKS PARANDAMISEKS JA/VÕI HOOLDAMISEKS. Selleks, et minimeerida önnetuse ja võimaliku vigastuse riski, peab kõik parandus- ja hooldustööd, sealhulgas need, mida selles juhendis konkretselt ei kirjeldata, teostama professionaal. Samavõrd oluline on, et teie individuaalsed hooldusnõuded määratakse kõige alates teie sõidustilist kuni geograafilise asukohani.

Konsulteerige professionaaliga, et määrata kindlaks teie hooldusvajadused.

HOIATUS!

PALJUD JALGRATTA HOOLDUS- JA REMONDITÖÖD NÖUAVAD ERIALASEID

TEADMISI JA TÖÖRIISTU.

Ärge alustage oma jalgratta seadistamist või hooldust enne, kui olete professionaalilt õppinud, kuidas neid õigesti teha. Ebaõige seadistamine või hooldus võib põhjustada jalgratta kahjustamise või õnnetuse, mis võib põhjustada tõsiseid vigastusi või surma.

Kui soovite öppida oma ratta suuremaid hooldus- ja remonttöid tegema, on teil kolm võimalust:

1. Küsige teeninduskeskusest koopiaid tootja paigaldus- ja hooldusjuhenditest teie jalgratta komponentide kohta või võtke ühendust komponendi tootjaga.
2. Küsige teeninduskeskusest soovitust jalgratta remondiöpiku kohta.
3. Küsige teeninduskeskusest teie piirkonnas jalgrattaparanduskursuste saadavuse kohta.

Soovitame teil paluda professionaalil kontrollida teie töö kvaliteeti esimesel korral, kui te midagi teete, ja enne ratta söitmist, lihtsalt veendumaks, et tegite köik õigesti. Kuna see nõuab mehaaniku aega, võib selle teenuse eest olla tagasihoidlik tasu.

Soovitame teil pöörduda ka spetsialisti poole, et saada juhiseid varuosade, nagu sisekummid, lambipirnid jne, hankimiseks, kuna see oleks kasulik, kui olete öppinud selliseid osi vahetama, kui need vajavad asendamist.

Törgete lahendamine

Sümptomid Võimalikud põhjused	Kõige levinumad lahendused
Jalgratas ei tööta.	1. Aku võimsus on ebapiisav2. Rikked ühendustes3. Ebakorrektne sisselülitamise järjekord4. Pidurid on rakendatud	1. Laadige aku2. Puhastage ja parandage ühendused3. Lülitage jalgratas õige järjestusega sisse4. Vabastage pidurid
Ebaühtlane kiirendus ja/või vähendatud tippkiirus.	1. Aku võimsus on ebapiisav2. Lõdva või kahjustatud gaasihoova	1. Laadige või vahetage aku2. Vaheta gaasipedaal
Mootor ei reageeri, kui ratas on sisse lülitatud.	1. Lahtine juhtmestik2. Lõdva või kahjustatud gaasihoova3. Lõdva või kahjustatud mootori pistiku juhe4. Kahjustatud mootor	1. Parandage ja/või ühendage uuesti2. Pingutage või vahetage3. Kinnitage või vahetage4. Paranda või asenda
Vähendatud ulatus.	1. Madal rehvirõhk2. Madal või vigane aku3. Sõitmine liiga paljude mägedega, vastutuulega, ebanormaalse pidurdamise ja/või liigse koormusega4. Aku on pikka aega tühjenenud ilma regulaarsete laadimisteta, vananenud, kahjustatud.5. Pidurid hõõruvad	1. Kohandage rehvi rõhk2. Kontrollige ühendusi või laadige akut.3. Abistage pedaalidega või kohandage marsruuti.4. Võtke ühendust toote tugiteenusega, kui vahemiku langus püsib.5. Reguleerige pidurid
Aku ei lae.	1. Laadija pole korralikult ühendatud2. Laadija on kahjustatud3. Aku on kahjustatud4. Juhtmestik on kahjustatud	1. Reguleerige ühendusi2. Asenda3. Asenda4. Paranda või asenda
Ratas või mootor teeb kummalisi helisid.	1. Lõdvenud või kahjustatud rattakodad või velg2. Lõdva või kahjustatud mootori juhtmestik	1. Pingutage, parandage või vahetage2. Ühendage mootor uuesti või vahetage see välja.

Teenuse info

Kulumisosade tüüpiline eluiga Tavaline		kasutamine Kontroll Märkus
1 Ketaspidur / Piduriklotsid 5,000 km			12 kuudAsendage, kui see Kontrollige, kas rattakodad on lahti.	Rotor/padjad - minimaalne paksus 1,5mm / minimaalne paksus 1mm.
2 Gates rihmaajam 30 000 km				Vahetage välja, kui see on kulunud või pragunenud.
3 Völliratas / Käiguratas 15 000 km				Vahetage, kui käiguvahetus ei ole sujuv või kui esineb ebanormaalset müra.
4 Rehv		5,000 km		Asenda, kui see on pragunenud või muster on kulunud ja sile.
5 Sisemine toru Asenda, kui lekib.
6 Sadul				on kulunud või lahti.
7	Käepidemed, pedaalid			Asendage, kui see on kulunud või lahti.
8 Veljed/Rattakodad
9	Külgtugi			Vahetage välja, kui see on kulunud või lahti.
10 Aku	500 laadimistsüklit			Kui seda ei kasutata pikka aega, laadige iga 6 kuu tagant.
11	Mootor	15 000 km	36 kuud	Vahetage, kui käiguvahetus ei ole sujuv või kui esineb ebanormaalset müra.

Tehnilised andmed

Mudel BK-RS08EB BK-RS08ES
Üldine
Värvid Must Höbe
Suurus M M
Maksimaalne kiirus (EL/UK) 25 km/h 25 km/h
Kilomeetrid kuni 80 km kuni 80 km
Kaal 19 kg 19 kg
Maksimaalne koormus 120 kg 120 kg
Sõitja kõrgus 170-190 cm	170-190 cm
Elektroonika
Mootor	36V 250W	36V 250W
Aku	36V 7Ah/252Wh LG Cell liitium-ioon alaraami aku	36V 7Ah/252Wh LG Cell liitium-ioon alaraami aku
Andur Kadentsiandur	Kadentsiandur
Displei	IP66 veekindel TFT-värviline LCD-ekraan	IP66 veekindel TFT-värviline LCD-ekraan
Laadija	100V-240V/2A nutikas laadija	100V-240V/2A nutikas laadija
Laadimisaeg	2-3 tundi	2-3 tundi
Raami seadistus
Raam	21" 6061 alumiiniumsulamist raam	21" 6061 alumiiniumsulamist raam
Esihaar	Jäik esihark alumiiniumsulamist, ketaspiduri kin-nitusega, läbivölliga	Jäik esihark alumiiniumsulamist, ketaspiduri kin-nitusega, läbivölliga
Rattad
Rehvid	700C ×28C Kenda® rehvid, Presta ventiilid	700C ×28C Kenda® rehvid, Presta ventiilid
Veljed	Alumiiniumsulamist topeltsein	Alumiiniumsulamist topeltsein
Esihub 3/8 ×13G ×36H läbivöll 3/8 ×13G ×36H läbivöll
Rattakodad	Roostevaba teras, 13g	Roostevaba teras, 13g
Pidurid
Pidurid	Tektro® HD-M285 hüdraulilised ketaspidurid 180mm roolikutega	Tektro® HD-M285 hüdraulilised ketaspidurid 180mm roolikutega
Pidurihoovad	Tektro® HD-M285	Tektro® HD-M285
Vedrustus
Vöö	Gates® CDN ^TM Söe Rihm	Gates® CDN ^TM Söe Rihm
Kettaratas	Gates® CDX ^TM 63T	Gates® CDX ^TM 63T
Kassett	Gates® CDX ^TM 22T, ühekiiruseline	Gates® CDX ^TM 22T, ühekiiruseline
Käepide	170mm	170mm
Pedaalid	Wellgo®	Wellgo®
Komponendid
Sadul	Must Selle Royal® sadul	Pruun Justek® linnasõidu sadul
Istmetoru	Promax® alumiiniumsulam, Φ30.4mm nihkega	Promax® alumiiniumsulam, Φ30.4mm koos nihkega
Roolikang	Promax® alumiiniumisulam, 630mm	Promax® alumiiniumisulam, 630mm
Vars	Alumiiniumsulam integreeritud ekraaniga, Φ31.8	Alumiiniumsulam integreeritud ekraaniga, Φ31.8
Tuled	20 luksi, akutoitel	20 luksi, akutoitel
Poritiivad	Matte Must	Höbe

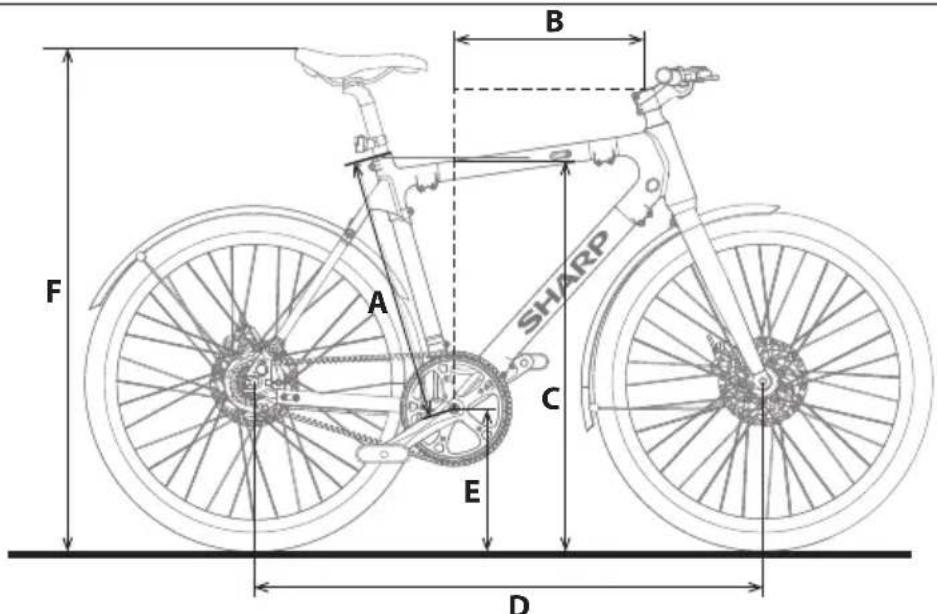

Raami suurus 21 tolli (53 cm)
Soovitatav sõitja pikkus 5'8"-6'3" 170 cm-190 cm
A Istme toru pikkus 21 tolli 533 mm
B Jõua 15,3 tolli 389 mm
C Rohke kõrgus 81,03 cm 810 mm
D Raamivahetus 103,3 cm 1034 mm
E Kesklaagri kõrgus 11,4 tolli 290 mm
F Istme kõrgus		87,9-110 cm	880-1100mm

B A F C E D SHARP
