NAUDOJIMO INSTRUKCIJA LM 53036 Bp Kärcher

• Svars (bez akumulatoru pakas) kg 32,6 Saugos nurodymai p. 220
• Naudojimas pagal paskirtį p. 225
• Aplinkos apsauga p. 225
• Priedai ir atsarginės dalys p. 225
• Komplektacija p. 225
• Saugos įtaisai p. 225
• Simboliai ant prietaiso p. 225
• Prietaiso aprašymas p. 225
• Eksploatavimo pradžia p. 226
• Naudojimas p. 226
• Transportavimas p. 227
• Sandėliavimas p. 227
• Kasdieninė ir techninė priežiūra p. 227
• Pagalba trikčių atveju p. 228
• Techniniai duomenys p. 228
• Garantija p. 228

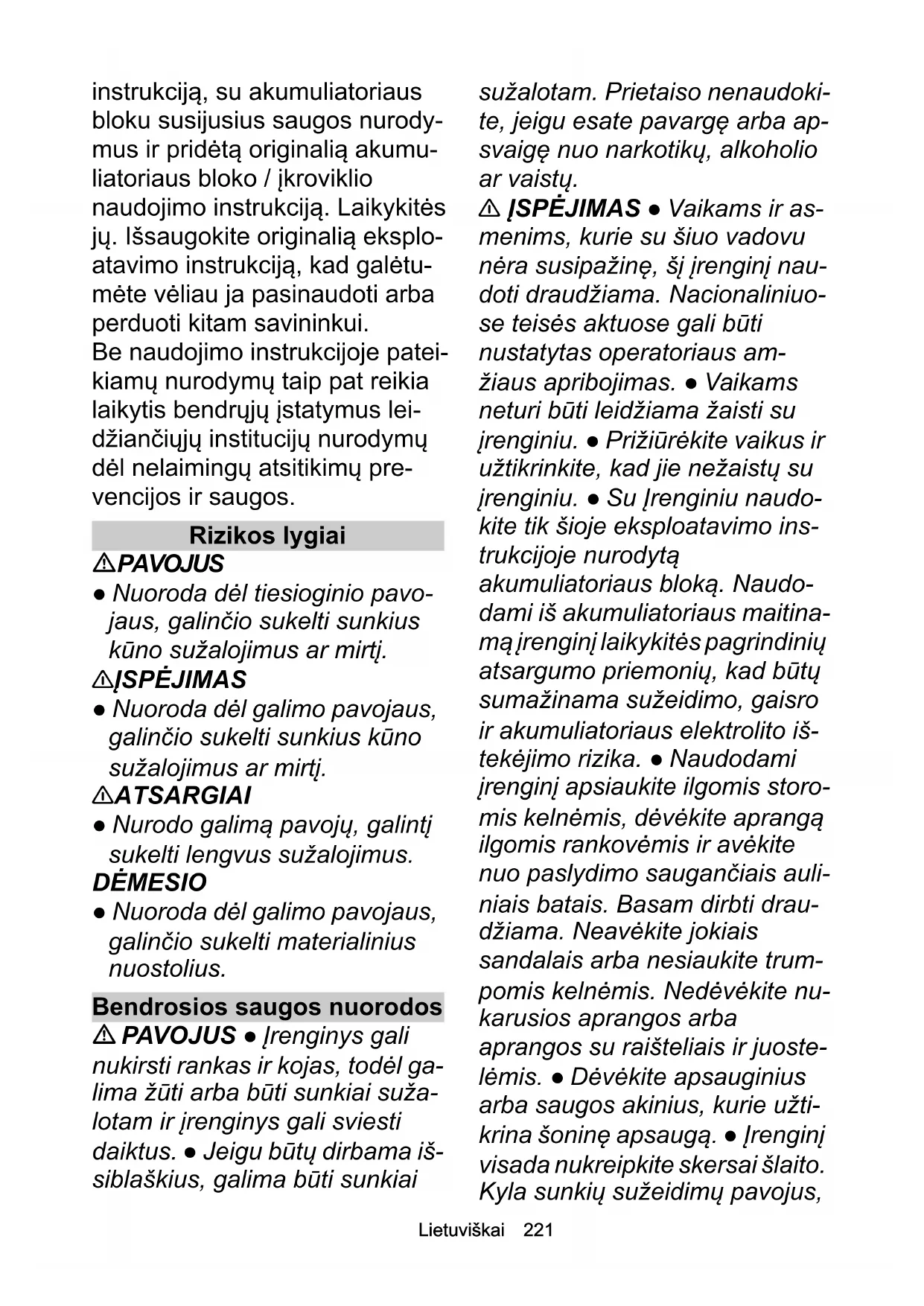

• ES atitikties deklaracija Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserLietuviškai 221 instrukciją, su akumuliatoriaus bloku susijusius saugos nurody- mus ir pridėtą originalią akumu- liatoriaus bloko / įkroviklio naudojimo instrukciją. Laikykitės jų. Išsaugokite originalią eksplo- atavimo instrukciją, kad galėtu- mėte vėliau ja pasinaudoti arba perduoti kitam savininkui. Be naudojimo instrukcijoje patei- kiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus lei- džiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų pre- vencijos ir saugos. Rizikos lygiai PAVOJUS ● Nuoroda dėl tiesioginio pavo- jaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS ● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI ● Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus. DĖMESIO ● Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius. Bendrosios saugos nuorodos PAVOJUS ● Įrenginys gali nukirsti rankas ir kojas, todėl ga- lima žūti arba būti sunkiai suža- lotam ir įrenginys gali sviesti daiktus. ● Jeigu būtų dirbama iš- siblaškius, galima būti sunkiai sužalotam. Prietaiso nenaudoki- te, jeigu esate pavargę arba ap- svaigę nuo narkotikų , alkoholio ar vaistų. 몇 ĮSPĖJIMAS ● Vaikams ir as- menims, kurie su šiuo vadovu nėra susipažinę, šį įrenginį nau- doti draudžiama. Nacionaliniuo- se teisės aktuose gali būti nustatytas operatoriaus am- žiaus apribojimas. ● Vaikams neturi būti leidžiama žaisti su įrenginiu. ● Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu. ● Su Įrenginiu naudo- kite tik šioje eksploatavimo ins- trukcijoje nurodytą akumuliatoriaus bloką. Naudo- dami iš akumuliatoriaus maitina- mą įrenginį laikykitės pagrindinių atsargumo priemonių, kad būtų sumažinama sužeidimo, gaisro ir akumuliatoriaus elektrolito iš- tekėjimo rizika. ● Naudodami įrenginį apsiaukite ilgomis storo- mis kelnėmis, dėvėkite aprangą ilgomis rankovėmis ir avėkite nuo paslydimo saugančiais auli- niais batais. Basam dirbti drau- džiama. Neavėkite jokiais sandalais arba nesiaukite trum- pomis kelnėmis. Nedėvėkite nu- karusios aprangos arba aprangos su raišteliais ir juoste- lėmis. ● Dėvėkite apsauginius arba saugos akinius, kurie užti- krina šoninę apsaugą. ● Įrenginį visada nukreipkite skersai šlaito. Kyla sunkių sužeidimų pavojus,222 Lietuviškai jeigu dirbdami ant šlaitų įrenginį nukreipsite į viršų arba į apačią. ● Naudodami įrenginį nebėkite, o eikite. Stenkitės tvirtai stovėti ir visą laiką išlaikykite pusiausvy- rą, visų pirma tuo atveju, jeigu dirbate ant šlaitų. ● Pavojingo įvykio pavojus paslydus. Nedirb- kite su įrenginiu ant stačių šlaitų, duobių krašto ir ant pernelyg staigių įkalnių arba atkalnių. 몇 ATSARGIAI ● Susipažinkite su Įrenginio valdymo elementais ir jo naudojimu pagal paskirtį. Darbo vietos sauga PAVOJUS ● Gresia sunkūs sužeidimai, jeigu peilis sviestų kokius nors daiktus arba jeigu pjovimo įrankis įsuktų vielą ar virvę. Prieš imdamiesi darbo ati- džiai apžiūrėkite darbo zoną, ar joje nėra akmenų, lazdų, metalo, vielų, kaulų arba žaislų ir juos pašalinkite. ● Įrenginį naudoti draudžiama, jeigu žmonės, visų pirma vaikai arba gyvūnai, stovi arčiau kaip 15 metrų, nes kyla pavojus, kad pjovimo peilis gali sviesti daiktus. ● Sprogimo pa- vojus. Įrenginys kibirkščiuoja, todėl dulkės, dujos arba garai gali užsiliepsnoti. Su įrenginiu nedirbkite potencialiai sprogioje aplinkoje, kurioje yra degiųjų skysčių, dujų ar dulkių. ● Vai- kams gresiantys pavojingi nelai- mingi atsitikimai. Vaikai gali susidomėti įrenginiu ir jo naudo- jimu. Neišleiskite vaikų iš akių, nes jie ne visada lieka toje vieto- je, kurioje juos matėte paskutinį kartą. 몇 ĮSPĖJIMAS ● Įrenginį naudo- ti draudžiama, jeigu gali smogti žaibas. ● Pjaukite visada švie- siuoju paros metu arba užsitikri- nę pakankamą dirbtinį apšvietimą. ● Pasirūpinkite, kad vaikai būtų atokiai nuo pjovimo zonos ir kad juos prižiūrėtų su- augusysis, kuris nėra operato- rius; būkite budrus ir jeigu vaikas įžengia į pjovimo zoną, tada įrenginį išjunkite. ● Būkite ati- dūs, kai artėjate prie aklinų kam- pų, krūmynų, medžių arba tų objektų, kurie jums apriboja ap- žvelgiamum p. 228

DĖMESIO ● Įrenginio operato- rius yra atsakingas už nelaimin- gus atsitikimus, įvykusius kitiems žmonėms arba pažeidu- sius jų nuosavybę. Saugusis eksploatavimas PAVOJUS ● Kiekvieną kartą prieš pradėdami naudoti įrenginį patikrinkite, ar peilis, peilio varž- tai arba pjovimo sąranka nėra nudilusi ir ar nėra pažeista. ●  Įjungimo / išjungimo jungiklį griežtai draudžiama blokuoti nu- statytą į padėtį „ĮJUNGTA“, nes gali susiklostyti labai pavojinga padėtis. ● Įrenginį traukite atgal tik tuo atveju, jeigu šio veiksmo išvengti niekaip kitaip neįmano-Lietuviškai 223 ma. Jeigu įrenginį nuo sienos ar- ba kliūties būtina atitraukti, šiuo atveju pirmiausia pažvelkite že- myn, kad nesukluptumėte arba įrenginiu nepervažiuotumėte sau per kojas. ● Kyla pavojus, jeigu būtų prisiliečiama prie atvi- ro peilio, arba kad į jus atsitrenks sviedžiami daiktai. Paleisdami variklį arba jam veikiant įrenginio nekreipkite į šoną. Jeigu pa- kreipti įrenginį privaloma, pvz., kad jį būtų įmanoma lengviau paleisti, leidžiama priekinę Įren- ginio dalį 5 cm pakelti į viršų. Šiuo tikslu įrenginio rankeną at- sargiai paspauskite žemyn. Prieš pradėdami pjovimą įrengi- nį turite nustatyti į įprastą naudo- jimo padėtį (t. y. visi keturi ratai turi remtis į žemės pavirši ų). ● Jeigu peilis prisiliestų prie įtampingojo laido, tada metalinė- mis laidžiosiomis įrenginio dali- mis pradėtų tekėti srovė, kuri sukeltų elektros smūgį. 몇 ĮSPĖJIMAS ● Įrenginio peilis yra aštrus. Montuodami, keisda- mi, valydami varžtus arba tikrin- dami jų įveržimą mūvėkite standžias apsaugines pirštines ir dirbkite atsargiai. ● Nudilusias arba pažeistas dalis keiskite išti- somis sąrankomis, kad išlaikytu- mėte pusiausvyrą. ● Patikrinkite, ar įrenginio būse- na atitinka reikalavimus, ir šiuo tikslu reguliariais tarpsniais ti- krinkite, ar varžtai, veržlės ir sraigtai yra tvirtai įveržti. ● Prieš imdamiesi naudoti įrenginį pa- keiskite nudilusias arba pažeis- tas dalis. ● Įrenginį eksploatuoti draudžiama, jeigu ant rankenos esančio jungiklio įjungti / išjungti neįmanoma naudoti pagal reika- lavimus. ● Nejunkite įrenginio naudodami jėgą. ● Išjunkite vari- klį, kad peilis būtų sustabdytas, jeigu įrenginį ketinate gabenti į pjovimo zoną arba iš jos ar jeigu įrenginį norite pakreipti, kad jis pervažiuotų kitu, o ne žolės, pa- viršiumi. ● Prieš važiuodami per žvyruotą paviršių sustabdykite peilį. ● Įrenginį naudoti drau- džiama, jeigu apsauginių įtaisų veikimas yra sutrikęs arba jeigu jų nėra, pvz., skydelių ir (arba) žolės surinkimo talpyklos. ● Stenkitės, kad jūsų plaštakos ir kojos būtų atokiai nuo besisu- kančių dalių. Įjunkite variklį taip, kaip nurodyta instrukcijoje. ● Va- rikliui veikiant įrenginio nekelkite ir neneškite. ● Jeigu teritorijos paviršius nelygus, gresia dides- nis pavojus paslysti ir pagriūti. Venkite duobių, vagų, nelygu- mų, akmenų arba kitokių paslėp- tų objektų. ● Įrenginį įjunkite tik tada, jeigu stovite saugioje zo- noje, už rankenos. Visi keturi ratai remiasi į že- mės paviršių. Žolės šalinimo kanalas nėra atviras – jis uždengtas žolės224 Lietuviškai surinkimo talpykla arba dang- čiu. Visų asmenų plaštakos ir ko- jos neliečia pjovimo korpuso. ● Įrenginį išjunkite ir ištraukite apsauginį raktą. Patikrinkite, ar visos judamosios dalys yra visiš- kai nustojusios suktis: Visada, kai įrenginį paliekate be priežiūros, įskaitant žolės nuopjovų šalinimą. Prieš imdamiesi šalinti kam- šalą arba valyti išmetimo an- gą. Prieš imdamiesi tikrinti įrengi- nį, jį valyti arba imtis kokių nors jam skirtų darbų. Po to, kai atsitrenkiate į paša- linį daiktą. Prieš vėl paleisda- mi prietaisą pirmiau patikrinkite, ar jis nėra pažeis- tas, ir jį suremontuokite. Prieš pašalindami žolės surin- kimo talpyklą arba atidaryda- mi žolės nuopjovų dangtį.

Jeigu įrenginys ima neįprastai vibruoti. Nedelsdami patikrin- kite įrenginį: – Ar nėra atsilaisvinusių dalių. Jeigu būtina, priveržkite atsi- laisvinusias dalis. – Ar nėra pažeista, visų pirma peilis. Pažeistas dalis sure- montuokite arba pakeiskite. 몇 ATSARGIAI ● Reguliariais tarpsniais tikrinkite, ar žolės su- rinkimo talpykla nėra nusinešio- jusi ir nudilusi. DĖMESIO ● Pasirūpinkite, kad variklio valdymo kabelis mon- tuojant arba prispaudžiant ran- keną niekada nebūtų suspaudžiamas arba kaip nors kitaip pažeidžiamas. Liekamoji rizika 몇 ĮSPĖJIMAS ● Nors įrenginys būtų eksploa- tuojamas laikantis visų nusta- tytų reikalavimų, vis tiek kyla tam tikra liekamoji rizika. Nau- dojant įrenginį gali grėsti šie pavojai: Vibracija gali sukelti sužeidi- mus. Kiekvienam darbui nau- dokite tinkamą įrankį, naudokite numatytas ranke- nas ir ribokite darbo trukmę bei poveikį. Triukšmas gali pažeisti klau- są. Naudokite ausų apsaugus ir apribokite apkrovą. Sužeidimai, jeigu būtų prisilie- čiama prie peilių. Sviedžiamų daiktų sukeliami sužeidimai. Rizikos mažinimas 몇 ATSARGIAI ● Su prietaisu dirbant ilgą laik

vibracijos poveikis rankoms gali sukelti kraujo apytakos su- trikimų. Tačiau negalima nu- statyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:Lietuviškai 225 Kiekvienam žmogui būdingo polinkio į kraujo apytakos su- trikimus (dažnai šąlantys ar niežtintys pirštai) Žemos aplinkos temperatū- ros. Rankoms apsaugoti mū- vėkite šiltas pirštines. Stipriai suspausto prietaiso laikymo. Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis. Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simpto- mai (pvz., pirštų niežėjimas ar- ba šalimas) pasireiškia nuolat, turėtumėte kreiptis į gydytoją. Naudojimas pagal paskirtį PAVOJUS Naudojimas ne pagal paskirtį Pjautinių sužeidimų keliamas pavojus gyvybei Įrenginį naudokite tik pagal paskirtį. Akumuliatorinė vėjapjovė skirta pramoniniam nau- dojimui. Prietaisas skirtas naudoti tik lauke. Įrenginys skirtas pjauti veją prie namų. Įrenginys turi būti stumiamas rankomis arba naudo- jamas su „Power-Assist“ funkcija. Įrenginio traukti neleidžiama. Ant įrenginio stotis ir važiuoti draudžiama. Neleidžiama naudoti bet kokiu kitokiu būdu. Už žalą, at- siradusią dėl naudojimo ne pagal paskirtį, atsako nau- dotojas. Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Pa- kuotės atliekas sutvarkykite tausodami aplinką. Elektros ir elektroniniuose prietaisuose būna ver- tingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis. Pastabos dėl sudėtinių medžiagų (REACH) Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH Priedai ir atsarginės dalys Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetai- nėje www.kaercher.com. Komplektacija Įrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui. Saugos įtaisai 몇 ATSARGIAI Trūkstami arba pakeisti saugos įtaisai Apsauginiai įtaisai garantuoja jūsų saugą. Apsauginius įtaisus modifikuoti ar apeiti draudžiama. Apsauga nuo perkrovos Įrenginyje sumontuotas apsaugos nuo perkrovos įtai- sas. Jeigu nustatoma perkrova, įrenginys yra automa- tiškai išjungiamas. Apsauga nuo apvirtimo Įrenginyje sumontuotas perjungimo jungiklis, kuris ne- leidžia prietaiso įjungti, jeigu pasvirimo kampas yra di- desnis nei 45 °. Simboliai ant prietaiso Prietaiso aprašymas Šioje naudojimo instrukcijoje aprašoma maksimali gali- ma komplektacija. Atsižvelgiant į modelį, kiekvienoje komplektacijoje yra skirtumų (žr. pakuotę). Paveikslai pateikti grafikų puslapyje. Paveikslas A 1 Akumuliatoriaus bloko blokavimo panaikinimo įtai- sas Atsižvelkite į visus įspėjimus ir saugos nuoro- das. Prieš imdamiesi naudoti prietaisą per- skaitykite ir supraskite visus nurodymus. Saugokitės sviedžiamų arba lekiančių daik- tų. Visus žiūrovus, visų pirma vaikus ir naminius gyvūnus, laikykite ne mažesniu kaip 15 m atstumu nuo darbo zonos. Saugokitės aštraus peilio. Variklį išjungus aš- menys nenustoja sukęsi. Prieš atlikdami techninę priežiūrą ištraukite apsauginį raktą. Dirbdami dėvėkite tinkamus akių ir klausos apsaugus. Nedirbkite ant stačių šlaitų. Nenaudokite prietaiso lietui lyjant. Etiketėje nurodytas garso slėgio dydis yra 95 dB.226 Lietuviškai 2 Įkrovimo lygio rodmuo 3 Identifikacinė plokštelė 4 Svirtis „Push-Assist“ 5 Svirtis ĮJ. / IŠJ. 6 Greičio reguliavimo slankiklis 7 Įjungimo mygtukas 8 Variklio valdymo kabelis 9 Teleskopinė rankena 10 Rankenos fiksatorius 11 Žolės surinkimo talpykla 12 Sparčiai užspaudžiamas užraktas 13 Pjovimo aukščio nustatymo svirtis 14 Pjovimo aukščio rodytuvas 15 Apsauginės grotelės 16 Mulčio barstytuvas 17 * Šoninis išmetimas 18 Apsauginis raktas 19 *Akumuliatorių blokas „Battery Power“ + 36V (2×)“ 20 *Spartusis įkroviklis „Battery Power 36V“

• pasirenkamoji įranga Akumuliatoriaus blokas Prietaisą galima eksploatuoti su dviem 36 V, „Kärcher Battery Power+“ akumuliatoriaus blokais. Eksploatavimo pradžia Rankenos nustatymas

1. Sulenkite teleskopinę rankeną.

a Ištraukite abi greitojo tvirtinimo jungtis. Paveikslas B b Pasukite greitojo tvirtinimo jungtis. Greitojo tvirtinimo jungčių blokavimas panaikin- tas. c Sulenkite teleskopinę rankeną. d Užfiksuokite greitai užspaudžiamus užraktus.

2. Ištieskite teleskopinę rankeną.

a Atblokuokite rankenos fiksatorius. Paveikslas C b Iki galo ištraukite teleskopinę rankeną. c Užblokuokite rankenos fiksatorius. Pastaba Prietaisas veiks tik tuo atveju, jeigu teleskopinė rankena ištraukta iki galo ir rankenos fiksatoriai užblokuoti.

3. Jeigu reikia, nustatykite rankenos polinkio kampą.

a Ištraukite abi greitojo tvirtinimo jungtis. Paveikslas B b Pasukite greitojo tvirtinimo jungtis. Greitojo tvirtinimo jungčių blokavimas panaikin- tas. c Pasirinkite polinkio kampą. d Užfiksuokite greitai užspaudžiamus užraktus. Mulčio barstytuvo montavimas Mulčio barstytuvas naudojamas tada, kai žolės nuopjo- vas norima paskleisti ant vejos.

1. Patraukite mulčiavimo pleišto rankeną aukštyn.

2. Įdėkite mulčiavimo pleištą į šalinimo kanalą.

3. Stumkite mulčiavimo pleišto rankeną žemyn.

Mulčiavimo pleištas užfiksuotas įrenginyje. Žolės surinkimo talpyklos montavimas Žolės surinkimo talpykla naudojama tik tada, kai žolės nuopjovos surenkamos, kad būtų pašalintos.

1. Nuimkite mulčiavimo pleišto apsaugą.

a Patraukite mulčiavimo pleišto rankeną aukštyn. Paveikslas G Mulčiavimo pleišto blokavimas panaikintas. b Mulčiavimo pleištą išimkite išmetimo kanalo

2. Žolės surinkimo talpyklą pakabinkite virš išmetimo

kanalo. Paveikslas H Šoninio išmetimo įtaisas Šoninis išmetimas naudojamas tada, kai žolė išmetama į šoną.

1. Nuimkite mulčiavimo pleišto apsaugą.

a Patraukite mulčiavimo pleišto rankeną aukštyn. Paveikslas G Mulčiavimo pleišto blokavimas panaikintas. b Mulčiavimo pleištą išimkite išmetimo kanalo

2. Pakabinkite šoninio išmetimo įtaisą virš išmetimo

kanalo. Paveikslas I Akumuliatoriaus bloko montavimas

1. Akumuliatoriaus bloką stumkite į prietaiso laikiklį, kol

išgirsite, kad blokas buvo užsifiksuotas. Paveikslas J Įstatykite saugos raktą

1. Įstatykite saugos raktą.

Paveikslas K Apsauginio klavišo ženklas rodo, kuri baterija nau- dojama eksploatuojant. Naudojimas Bendrieji žoliapjovės naudojimo nurodymai Akumuliatoriaus veikimo trukmė priklauso nuo įvairių veiksnių: Nuo žolės būklės, aukščio ir tankumo Nuo pasirinkto pjovimo aukščio Didžiausias nupjaunamas plotas, atsižvelgiant į žolės pobūdį: apytiksliai. 2500 m

Pjovimo rezultatus galima optimizuoti taikant šias prie- mones: Pjaukite ne daugiau kaip trečdalį žolės aukščio. Pjaudami aukštą žolę sumažinkite prietaiso stūmi- mo į priekį greitį, jeigu įjungiama įjungiama „Push Assist“ funkcija. Pastaba Nepjaukite šlapios žolės. Šlapia žolė limpa prie žoliapjo- vės apačios ir trukdo tinkamai surinkti žolę į jos surinki- mo talpyklą arba šalinti jos nuopjovas. Vejos pjovimas 몇 ĮSPĖJIMAS Žoliapjovės kėlimas arba pakreipimas pjaunant žolę Pjautiniai sužeidimai Iš akumuliatoriaus maitinamos žoliapjovės peilis sukasi beveik lygiagrečiai žemės paviršiui, virš kurio ji važiuo- ja. Pasirūpinkite, kad pjaunant visi keturi ratai važiuotų žemės paviršiumi.Lietuviškai 227

1. Žolės surinkimo talpyklos arba mulčio barstytuvo

montavimas (žr. skyrių Eksploatavimo pradžia).

2. Pjovimo aukščio reguliavimo svirtimi pasirinkite pjo-

vimo aukštį. Paveikslas L Pjovimo aukštis pasirenkamas atsižvelgiant į žolės būklę, jos ilgį ir tankumą (žr. skyrių Bendrieji žolia- pjovės naudojimo nurodymai).

4. Paspauskite įjungimo mygtuką. Tuo pačiu metu lai-

kykite nuspaustą svirtį ON / OFF. Prietaisas pradeda veikti. Jeigu naudojate žolės surinkimo talpyklą, ją reguliariai ištuštinkite, antraip šalinimo kanalą gali užkimšti žolės nuopjovos (žr. Skyrių Žolės surinkimo talpyklos tuštini- mas). Funkcija „Push-Assist“ „Push-Assist“ funkcija aktyvina prietaiso savaiminio va- žiavimo funkciją. Svirtis ĮJUNGTI / IŠJUNGTI yra nuspausta.

1. Paspauskite Push-Assist“ svirtį.

Paveikslas N Funkcija „Push-Assist“ aktyvinama. Prietaisas va- žiuoja į priekį ir naudotojui nereikia jo stumti.

2. Norėdami nustatyti greitį, kuriuo prietaisas turėtų ju-

dėti į priekį, naudokite greičio reguliavimo slankiklį. Paveikslas O

3. Atleiskite svirtį „Push-Assist“.

Paveikslas P Funkcija „Push-Assist“ išaktyvinama. Prietaisas to- liau pjauna, bet naudotojas turi jį stumti. Darbo nutraukimas

1. Atleiskite svirtį ĮJUNGTI / IŠJUNGTI.

Paveikslas Q Variklis nustoja veikęs. Žolės surinkimo talpyklos tuštinimas

1. Nuimkite žolės surinkimo talpyklą.

Paveikslas R Šalindami žolės surinkimo talpyklą atkreipkite dė- mesį, ar variklio valdymo kabelis lieka kabelio laiki- klyje.

2. Ištuštinkite žolės surinkimo talpyklą.

Saugos rakto šalinimas Norint išimti akumuliatoriaus bloką pirmiau būtina iš- traukti saugos raktą.

1. Saugos raktą ištraukite iš prietaiso.

Paveikslas S Akumuliatoriaus bloko pašalinimas Pastaba Jeigu esate numatę ilgas darbo pertraukas, akumuliato- riaus bloką išimkite iš prietaiso ir pasirūpinkite, kad juo nebūtų įmanoma naudotis be leidimo

1. Akumuliatoriaus bloko blokavimo panaikinimo myg-

tuką patraukite akumuliatoriaus bloko link. Paveikslas T

2. Nuspauskite akumuliatoriaus bloko blokavimo pa-

naikinimo mygtuką, kad akumuliatoriaus blokas ne- būtų blokuojamas.

3. Akumuliatoriaus bloką išimkite iš prietaiso.

1. Akumuliatoriaus bloko išėmimas iš prietaiso (žr. sky-

rių Akumuliatoriaus bloko pašalinimas).

2. Prietaiso valymas (žr. skyrių Prietaiso valymas).

Transportavimas 몇 ĮSPĖJIMAS Aštrus peilis Pjautiniai sužeidimai Įrenginį keldami arba paversdami būkite atsargūs. Jokia kūno dalimi nesilieskite prie peilio.

1. Įrenginio išjungimas (žr. skyrių Darbo nutraukimas).

2. Patikrinkite, ar peilis nustojo sukęsis.

3. Palaukite, kol prietaisas atauš.

4. Ištraukite apsauginį raktą.

5. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

6. Gabendami transporto priemone įtvirtinkite įrenginį,

kad jis neslidinėtų ir neapvirstų. Sandėliavimas Kiekvieną kartą išvalykite prietaisą prieš jį sandėliuoda- mi (žr. skyrių Prietaiso valymas).

1. Ištraukite apsauginį raktą.

2. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

4. Iki galo įstumkite teleskopinę rankeną.

5. Užblokuokite rankenos fiksatorius.

6. Išmontuokite greitojo surinkimo jungtis ir užlenkite

rankeną. Paveikslas V

7. Prietaisą sandėliuokite sausoje ir tinkamai vėdina-

moje vietoje. Sandėliuokite atokiai nuo korozinį po- veikį sukeliančių medžiagų, pvz., sodo chemikalų, ir ledą tirpdančių druskų. Prietaiso nesandėliuokite lauke. Kasdieninė ir techninė priežiūra 몇 ĮSPĖJIMAS Aštrus peilis Pjautiniai sužeidimai Įrenginį keldami arba paversdami būkite atsargūs. Jokia kūno dalimi nesilieskite prie peilio. Prietaiso valymas

1. Ištraukite apsauginį raktą.

2. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

3. Užbaigę darbą su įrenginiu kiekvieną kartą jo pavir-

šių nuvalykite minkšta, sausa šluoste arba šepečiu. Paveikslas W Prieš ilgalaikį sandėliavimą nuvalykite peilį.

4. Įrenginį paverskite ant šono.

5. Peilį ir įrenginio apačią nuvalykite šepečiu.

Paveikslas Y Žolės kamšalo šalinimas 몇 ĮSPĖJIMAS Pašalinkite žolės kamšalą Pjautiniai sužeidimai, kuriuos sukelia peilis arba aštria- briauniai daiktai Šalindami žoles kamšalą arba tikrindami, ar jis nėra su- sidaręs, mūvėkite apsaugines pirštines.

1. Įrenginį išjunkite ir palaukite, kol peilis nustos sukę-

2. Ištraukite apsauginį raktą.

3. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).228 Lietuviškai

4. Žolės surinkimo talpyklą išimkite ir patikrinkite, ar

nėra susidariusio žolės kamšalo. Jeigu reikia, žolės kamšalą pravalykite.

5. Patikrinkite, ar žolės kamšalas nėra užkimšęs šalini-

mo kanalo. Jeigu reikia, žolės kamšalą pravalykite.

6. Įrenginį paverskite ant šono.

7. Patikrinkite, ar įrenginio apačioje ir aplink peilį nėra

susidaręs žolės kamšalas. Žolės kamšalą kruopš- čiai pašalinkite, kad pjaunant peilis galėtų suktis. Peilio keitimas

1. Ištraukite apsauginį raktą.

2. Akumuliatoriaus bloko išėmimas (žr. skyrių Akumu-

liatoriaus bloko pašalinimas).

3. Įrenginio apačios valymas (žr. skyrių Prietaiso valy-

4. Peilį įtvirtinkite ir atsukite varžtus.

5. Peilį išimkite ir atiduokite šalinti.

6. Naują peilį įstatykite į laikiklį.

7. Peilį įtvirtinkite ir prisukite varžtus.

Paveikslas AC Pagalba trikčių atveju Gedimų priežastys dažnai yra paprastos, kurias nesun- kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo- nių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą. Įrenginys išsijungia Įsijungė įrenginio apsaugos nuo perkrovos įtaisas.

1. Atleiskite svirtį ĮJUNGTI / IŠJUNGTI.

2. Nuspauskite paleidimo mygtuką ir svirtį ĮJUNGTI /

IŠJUNGTI. Suveikė akumuliatoriaus bloko apsaugos nuo perkaiti- mo įtaisas.

1. Palaukite, kol akumuliatoriaus blokas atvės iki įpras-

2. Jeigu įrenginio nepavyksta įjungti, įkraukite akumu-

liatoriaus bloką. Įkrovos būsenos rodmuo nėra rodomas Suveikė akumuliatoriaus bloko apsaugos nuo perkaiti- mo įtaisas. Atleiskite svirtį ĮJUNGTI / IŠJUNGTI. Akumuliatoriaus bloką pašalinkite. Techniniai duomenys Gamintojas pasilieka teisę atlikti techninius pakeitimus. Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemoka- mai, jei tokių gedimų priežastis buvo netinkamos me- džiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli- entų aptarnavimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. (Adresą rasite kitoje pusėje) ES atitikties deklaracija Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo ga- lios. Produktas: Akumuliatorinė vėjapjovė Tipas: 1.042-50x.x Atitinkamos ES direktyvos 2000/14/EB (+2005/88/EB) 2014/30/ES 2006/42/EB (+2009/127/EB) 2011/65/ES Taikomi darnieji standartai EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Taikoma atitikties įvertinimo procedūra 2000/14/EB ir pakeista 2005/88/EB: VI priedas Svertinis garso galios lygis dB(A) Išmatuotas: 93,7 Garantuojamas: 95 Registruotosios institucijos pavadinimas ir adresas „TÜV Rheinland LGA Products GmbH“ (NB 0197) Tillystraße 2 D-90431 Niurnbergas Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Vinendenas, Vokietija Tel.: [phone] Faks.: [phone] Vinendenas (Winnenden), 2018-11-01 Įrenginio galios duomenys Vardinė įtampa V 36 Pjovimo plotis cm 53 Pjovimo aukštis cm 3-11 Tūrinis žolės maišas l 70 Didžiausias greitis /min 3100 ±

Nustatytos vertės pagal EN 60335-2-77 Garso lygis L

dB(A) 95 Vibracijos, kuria dešinioji rankena veikia viršutines galūnes, vertė m/s

0,8 Vibracijos, kuria kairioji rankena veikia viršutines galūnes, vertė m/s

0,8 Neapibrėžtis K m/s

1,5 Matmenys ir svoriai Ilgis x plotis x aukštis mm 1568 x 548 x
