NAUDOJIMO INSTRUKCIJA MRK17 MPM

Linkime maloniai naudotis mūsų gaminiu ir kviečiame pasinaudoti plačiu bendrovės komerciniu pasiūlymu

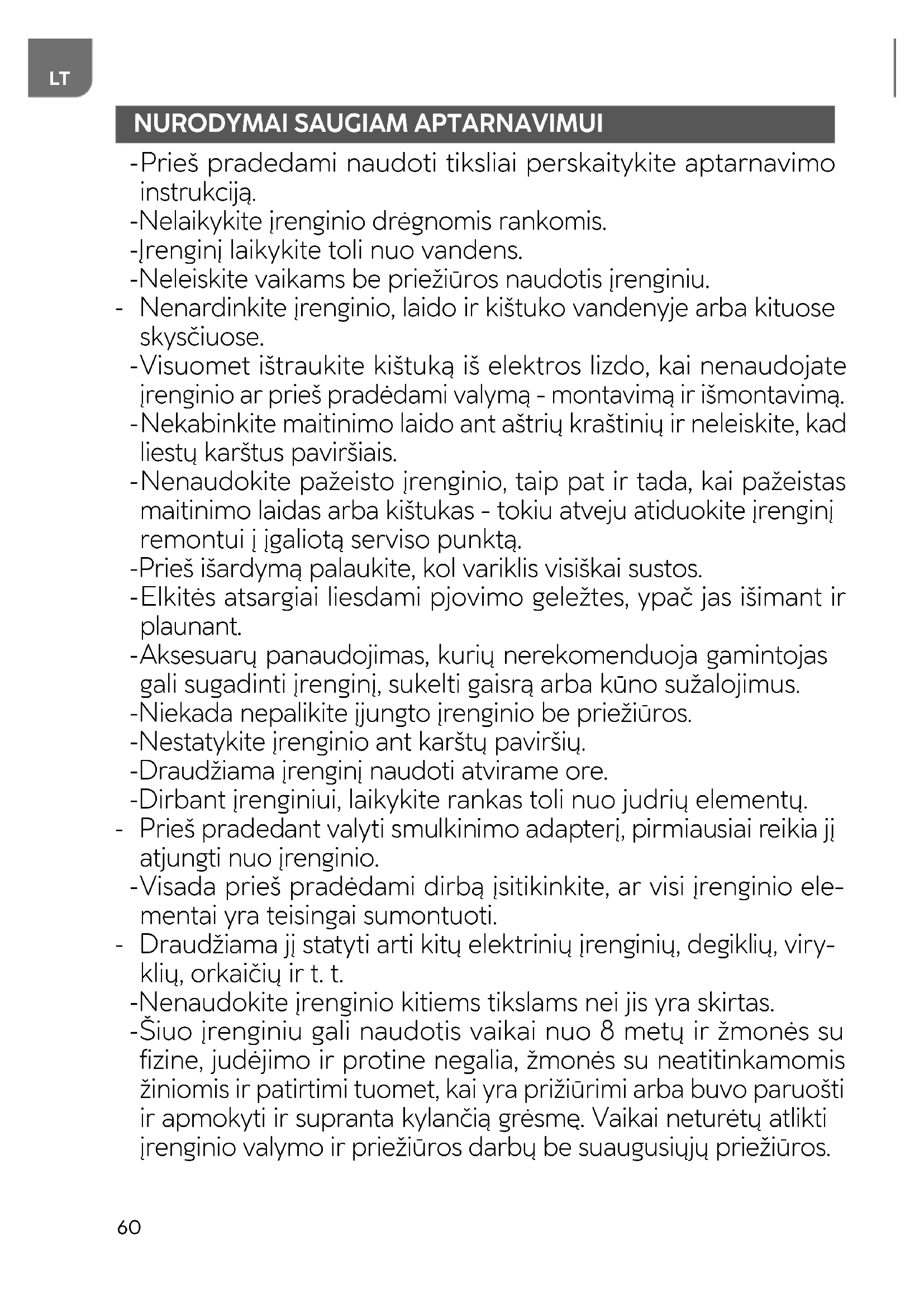

Prieš pradedami naudoti tiksliai perskaitykite aptarnavimo instrukciją. - Nelaikykite įrenginio drėgnomis rankomis. - Įrenginį laikykite toli nuo vandens. - Neleiskite vaikams be priežiūros naudotis įrenginiu. - Nenardinkite įrenginio, laido ir kištuko vandenyje arba kituose skysčiuose.

Visuomet ištraukite kištuką iš elektros lizdo, kai nenaudojate įrenginio ar prieš pradėdami valymą - montavimą ir išmontavimą.

Nekabinkite maitinimo laido ant aštrių kraštinių ir neleiskite, kad liestų karštus paviršiais.

Nenaudokite pažeisto įrenginio, taip pat ir tada, kai pažeistas maitinimo laidas arba kištukas - tokiu atveju atiduokite įrenginį remontui į įgaliotą serviso punktą. - Prieš išardymą palaukite, kol variklis visiškai sustos.

Elkitės atsargiai liesdami pjovimo geležtes, ypač jas išimant ir plaunant.

Aksesuarų panaudojimas, kurių nerekomenduoja gamintojas gali sugadinti įrenginį, sukelti gaisrą arba kūno sužalojimus. - Niekada nepalikite įjungto įrenginio be priežiūros. - Nestatykite įrenginio ant karštų paviršių. - Draudžiama įrenginį naudoti atvirame ore. - Dirbant įrenginiui, laikykite rankas toli nuo judrių elementų. - Prieš pradedant valyti smulkinimo adapterį, pirmiausiai reikia jį atjungti nuo įrenginio.

Visada prieš pradėdami dirbą įsitikinkite, ar visi įrenginio ele- mentai yra teisingai sumontuoti. - Draudžiama jį statyti arti kitų elektrinių įrenginių, degiklių, viry

klių, orkaičių ir t. t. - Nenaudokite įrenginio kitiems tikslams nei jis yra skirtas.

Šiuo įrenginiu gali naudotis vaikai nuo 8 metų ir žmonės su fizine, judėjimo ir protine negalia, žmonės su neatitinkamomis žiniomis ir patirtimi tuomet, kai yra prižiūrimi arba buvo paruošti ir apmokyti ir supranta kylančią grėsmę. Vaikai neturėtų atlikti įrenginio valymo ir priežiūros darbų be suaugusiųjų priežiūros.61

- Laikykite įrenginį ir jo laidą vaikams iki 8 metų nepasiekiamoje vietoje. - Vaikams draudžiama žaisti su prietaisu. - Prietaisas skirtas naudoti namuose. - Netraukite kištuko iš elektros lizdo už laido. - Nekiškite kištuko į elektros lizdą su drėgnomis rankomis. - Vaikų saugumui nepalikite laisvai prieinamų pakuotės sudeda

mųjų dalių (plastmasinių maišų, kartonų, putų polistirolo ir t. t.). - ĮSPĖJIMAS! Neleiskite vaikams žaisti su folija. Gręsią uždu- simas!

2. Maišymo elementas iš nerūdijančio

3. Blokavimo mygtukai (iš abiejų kor-

7. Elementas pjaustyti kubeliais.

8. Peiliai iš nerūdijančio plieno pjaus-

9. Įdėklai pjaustymui kubeliais

16. Pilnas abipusis skydas vaisių ir dar-

žovių pjaustymui ir tarkavimui

17. Pilnas skydas bulvių trynimui

19. Indas su dangčiu smulkinimui ir

trynimui, talpa 400 ml

20. Peilis su ašmenimis iš nerūdijančio

plieno smulkinimui ir trynimui

21. Elementas baltymų plakimui, len-

24. Darbo kontrolinė lemputė

25. Rankenėlė pakabinimui

DĖMESIO! Pjaunančios peilio briaunos yra aštrios. Yra tikimybė susižaloti! Reikia elgtis su jais atsargiai! DĖMESIO! Prieš pirmą panaudojimą reikia nuplauti visus pridėtinius įrankius ir indus.

ELEMENTO PJAUSTYMUI KUBELIAIS MONTAVIMAS

Elementas skirtas maisto produktų pjaustymui kubeliais, pvz. morkų, bulvių (žalių ir virtų), agurkų, paprikos, svogūnų, kiaušinių, saliero, mėsos, obuolių ir pan. DĖMESIO! Maisto produktai negali turėti jokių kauliukų ar kitų kietų komponentų. Maisto produktai negali būti užšaldyti. Jeigu nesilaikysite šių taisyklių, galite sugadinti elementą pjaustymui kubeliais, besisu- kantį peilį ar pjaunančias groteles.62

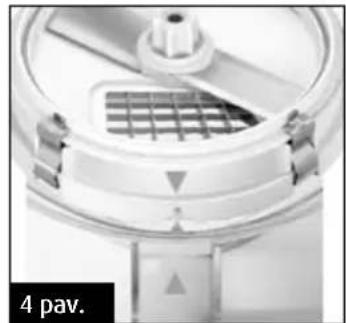

Atkreipkite dėmesį į įpjovas, įdėkite pasirinktą įdėklą (9a), (9b) prie pjaunančio ele- mento (7). Paskui laikydami ranka už dantyto besisukančio stiebo uždėkite nerūdijan- čio plieno peilius (8) ant elemento (7) ir užblokuokite 4 gnybtais (10). Nustatykite indą (11) ant sauso ir stabilaus paviršiaus. 1 pav. 2 pav. 3 pav. Įdėkite elementą su pjaustymo dėklu ir apsisukančiu peiliu į indą (11) taip, kad įpjovos būtų teisingai uždėtos ant kraštelių išorinėje indo dalyje. Reikia atkreipto dėmesį į žen- klinimus esančius ant įrenginio (4 pav.). Prieš uždedant korpu- są atkreipkite dėmesį į gnybtus (10), kurie turėtų būti uždaroje pozicijoje (1 pav.) Uždėkite korpusą (13) ant indo ir atkreipkite dėmesį į ženklinimus esančius ant korpuso ir indo rankenų (2 pav.). Paskui pasukite dangtį kiek įmanoma laikrodžio rodyklių kryptimi taip, kad „trikmapio“ ženklas būtų nukreiptas į „už- rakintos spynos“ ženklą (3 pav.). Po to išgirsite specifinį trekštelėjimą. Įsitikinę, kad visos dalys teisingai sumontuotos, uždėkite trin- tuvo korpusą (1). Trintuvo korpusas blokuojamas paspaudus jį prie montavimo lizdo (15) indo korpuse. Įkiškite kištuką į elektros lizdą. Norėdami įjungti įrenginį paspauskite ir prilaikykite jungiklį (4) arba (5). Per angą (14) maisto produktams dėkite produktus skirtus pjaustymui. Esant poreikiui galima lengvai pastumti produktus stūmokliu ir jei būtina prieš tai supjaustyti į mažes- nius. Siekiant nuimti trintuvo korpusą nuo dangčio paspauskite blokavimo mygtuką (3) ir išimkite jį. Norėdami atidaryti dangtį (13) paspauskite blokavimo mygtuką (12) ir pasukite kiek įmanoma priešinga kryptimi, nei laikrodžio rodyklės (2 pav.) Norėdami išmontuoti pjaustymo elementą atlikite priešingus veiksmus nei montuo- dami. Virtuvinis kombainas MRK-17 turi papildomą nerūdijančio plieno maišymo elementą pritaikytą darbui aukštoje temperatūroje (2), indą su dangčiu, kuro talpa 400 ml (19) su nerūdijančio plieno peiliu smulkinimui ir kapojimui (20), papildomą indą su dangčiu, kurio talpa 600 ml (22), plakiklį (21) bei maišiklį tešlai minkyti (23). 4 pav.63

Prie trintuvo korpus o (1) reikia montuoti maišymo elementą (2). Maišymo elementas blokuojamas tuomet, kai prispaudžiamas prie trintuvo korpuso a (1). Siekiant atjungti maišymo elementą (2) reikia paspausti blokavimo mygtukus ir y (3) ištraukti, laikant ašmenimis į apačią. Reikia atkreipti dėmesį, kad atjungiant įrankį nesusižeisti arba ne- pažeisti kurio nors elemento. KAPOJIMO PEILIO MONTAŽAS. Pastatykite indą (19) ant stabilaus ir sauso paviršiaus. Reikia nuimti korpus ą nuo ind o (19). Paskui uždėkite smulkinimo peil į (20) ant išsikišusio strypo indo dugne, paskui uždarykite indą taip, kad smulkinimo (20) peilio galūnė prisitaikytų prie korpuso.. Kai įsitikinsite, kad visos dalys sumontuotos teisingai, įdėkite trintuvo korpusą (1) į monta- vimo lizdą korpuse. Įkiškite kištuką į elektros lizdą. Siekiant įjungti įrenginį paspauskite ir prilaikykite jungiklį (4) arba (5).

PJAUSTYMO DISKŲ MONTAŽAS

Nustatykite indą (11) ant sauso ir stabilaus paviršiaus. Reikia nuimti korpusą (13) nuo indo ir paspaudžiant inde (11) indo rankenėlėje (11) esantį blokados paleidimo myg- tuką (12) ir pasukti korpusą kiek įmanoma priešinga kryptimi, nei laikrodžio rodyklės (2 pav.). Paskui uždėkite strypąant (18) indo dugno kyšančio sraigto, paskui uždėkite strypą ant skydo (18), pasirinkto skydo (16, 17) i, uždarykite indą taip kad skydo galū- nė (16) (17) dprisitaikytų prie dangčioy (13) ir atkreiptkite dėmesį į ženklus esančius ant korpuso ir indo (2 pav.). Toliau atlikite veiksmus, kaip montuojant korpusą, nurody- tus temoje „PJAUSTYMO KUBELIAIS ELEMENTAS“

TEŠLOS MINKYMO MAIŠIKLIO MONTAVIMAS

Nustatykite indą (11) ant sauso ir stabilaus paviršiaus. Reikia nuimti korpusą (13)nuo indo (11) paspaudžiant blokados atleidimo mygtuką (12) ir pasukant korpusą kiek įmanoma priešinga kryptimi nei laikrodžio rodyklės (2 pav.). Paskui uždėkite kablio formos maišiklį tešlos minkymui (23) ant išsikišusio iš indo du- gno strypo, paskui uždarykite indą taip, kad maišiklio galūnė prisitaikytų prie korpu- so ir atkreipkite dėmesį į ženklinimus esančius ant korpuso ir indo rankenos (2 pav.). Toliau atlikite veiksmus, kaip montuojant korpusą, nurodytus temoje „PJAUSTYMO KUBELIAIS ELEMENTAS“ KIAUŠINIŲ BALTYMŲ PUTŲ, LENGVŲ KREMŲ IR PADAŽŲ PLAKIMO ĮRANKIO MONTAŽAS. Prie trintuvo korpuso a (1) reikia montuoti elementą baltymų k (21). plakimui. Baltymų plakiklis (21) blokuojamas prispaudus jį prie trintuvo korpuso. Siekiant išjungti baltymų plakiklį k (21) reikia paspausti blokavimo mygtuką y (3)ir jį ištraukti.

GALIOS REGULIAVIMO RANKENĖLĖ

Trintuvas turi sklandų galios valdymą rankenos pagalba a (6). Dėka šios funkcijos gali- ma pritaikyti variklio apsukas, kurių reikia tam tikru metu. Sukant rankeną m (6) pagal laikrodžio rodykles didiname galią, sukant rankeną m (6) priešinga kryptimi, nei laikro- džio rodyklės, mažiname galią.64

FUNKCIJA TURBO Funkcija TURBO O (5) gali būti naudojama laikinam darbui su aukščiausiu pajėgumu. Veikia impulsyviai - tik paspaudus mygtuką u (5). Funkcijos TURBO galia yra lygi di- džiausiai galimai galimai gaunamai pasukus reguliavimo rankeną i (6). Rankinio maišytuvo darbas aukščiausiomis apsukomis/didžiausia galia įsijungia pa- spaudus mygtuką TURBO. Šiuo rėžimu galima naudoti įrenginį maks. 30 sek. Praėjus šiam laikui įrenginį išjungti ir palaukti kol atvės. DĖMESIO! Prieš išpilant indo turinį palaukite kol peilis sustos!

VALYMAS IR PRIEŽIŪRA

DĖMESIO! Pjaunančios peilio briaunos yra aštrios. Yra tikimybė susižaloti! Reikia su jais elgtis atsargiai!

1. Prieš pradėdami valymą ištraukite kištuką iš elektros lizdo.

2. Prieš ir po kiekvieno panaudojimo išmontuoti įrenginio elementus ir kruopščiai juos nuplauti

šiltame vandenyje su trupučiu ploviklio, o paskui gerai nuskalaukite ir nusausinkite. Vanduo naudojamas plovimui negali būti karštesnis, nei 70°C.

3. Įrenginio elementai (išskyrus trintuvo korpusą) gali būti plaunami indaplovėje, jeigu tempera

tūra žemesnė, nei 70°C.

4. Kas kiek laiko patikrinkite elementus prieš pakartotinį montažą. Jeigu smulkinantys peiliai j (2)

užsikirto arba sunkiai sukais, nenaudokite trintuvo.

5. Niekuomet nedėkite trintuvo į vandenį. Reikia atjungti įrenginį nuo elektros šaltinio ir drėgna

šluoste nuplauti korpusą.

6. Variklis yra suteptas tepalu visam laikui ir nereikia jo pakartotinai tepti.

7. Jeigu iš plastmasės pagaminti elementai nusidažo spalvomis po pvz. morkos tarkavimo, juos

galima nuvalyti skudurėliu su trupučiu aliejaus. DĖMESIO! Valymui nenaudokite aštrių daiktų, abrazyvinių pastų, tirpiklių ir kitų cheminių priemonių - jų naudojimas gali sukelti prietaiso gedimus.65

1,45 M. DĖMESIO! Įmonė MPM agd S.A. pasilieka teisę keisti techninius parametrus. Šis vadovas buvo išverstas mašininiu būdu. Jei turite kokių nors abejonių, perskaitykite versiją anglų kalba. Tinkamas įrenginio šalinimas (sunaudota elektros ir elektronikos įrangą) Ant produkto esantis ženklinimas nurodo, kad pasibaigus tarnavimo laikui produkto negalima paša- linti su kitomis namų ūkių atliekomis. Panaudota įranga gali turėti neigiamą poveikį aplinkai ir žmonių sveikatai dėl galimų pavojingų medžiagų, mišinių ir komponentų sudėtyje. Elektros atliekų maišymas su kitomis atliekomis arba neprofesionalus jų išardimas gali sukelti sveikatai ir aplinkai kenksmingų medžiagų išsiskyrimą. Panaudotas prietaisas turi būti pristatytas į elektros ir elektroninės įrangos atliekų surinkimo punktą. Norėdami gauti išsamią informaciją apie elektros ir elektronikos atliekų grąžinimo vietą, naudotojas turėtų kreiptis į komunalinį panaudotos įrangos surinkimo punktą arba panaudotos įrangos perdirbimo įmonę.66
