NAUDOJIMO INSTRUKCIJA GSN36BIEP BOSCH

Įspėjimų struktūra............................................................................321

Durelių tarpiklio įdėjimas..................................................................324

Durelių vyrio uždėjimas ...................................................................331

Durelių viršutinio vyrio keitimas (durelės su ekranu).......................................332

Durelių vyrio uždėjimas ...................................................................334

Apatinio durelių vyrio uždėjimas.......................................................335

Šaldytų maisto produktų talpyklos keitimas.....................................................337

Šaldytų maisto produktų talpyklos išėmimas ......................................337

Šaldytų maisto produktų talpyklos įdėjimas ........................................337

Ledų gaminimo įrenginio įdėjimas......................................................338

Viršutinės LED lemputės montavimas................................................340 Informacija apie remontą-Šaldiklis 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.319iš543Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.320iš543Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo.

Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.321iš543Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. ¡ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus. Pavojus susižeisti į aštrias briaunas! ¡ Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių ¡ Avėkite apsauginius batus. ¡ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ¡ Neartinkite kūno dalių prie judančių konstrukcinių dalių. Rizika prietaiso saugai / veikimui! ¡ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ¡ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių. Sauga 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.322iš543Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Apsauginis audinys [00342013] 60cm x 50cm „Phillips“ atsuktuvas PH2 „Torx“ antgalis TX20 [00340865] 6,3mm (1/4 col.) Atsuktuvas su įpjo- vomis Mentė 2,4mm x 0,4mm x 60mm, rinkinyje [00341820] Įrankiai ir pagalbinės priemonės 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.323iš543Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas. Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklį iš griovelio dešiniajame ir kairiajame kampe.

2. Ištraukite durelių tarpiklį iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklį bus galima naudoti ilgai. Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti. Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalin- gos ventiliacijai). Tai nėra gamybinis brokas. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.324iš5431. Patikrinkite griovelį, ar nėra tarpiklį galinčių pažeisti vietų.

Jei tarpiklio griovelis pažeistas. - Kreipkitės į klientų aptarnavimo tarnybą.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepa- veikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklį į prie- taisą, rekomenduojama jį ištiesinti. Pašildykite durelių tarpiklį plaukų džiovintuvu arba karštu vandeniu ir iš naujo su- teikite formą rankiniu būdu.

4. Įspauskite tarpiklio kampus viršuje ir apačioje į griovelį.

Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.325iš5435. Po truputį įspauskite į griovelį visą tarpiklį. Durelių tarpiklis įdėtas. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.326iš5434.2 Durelių rankenos keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] Atsuktuvas su įpjovomis Mentė 10mm x 1,6mm x 200mm Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtų gaubtelius (1).

2. Išsukite du varžtus (2).

3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta.

4.2.2 Durelių rankenos tvirtinimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.327iš5434.3 „Easy open handle“ keitimas Specialūs įrankiai. „Phillips“ atsuktuvas PH2 Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos.

2. Išsukite du varžtus (2).

„Easy open handle“ mechanizmą reikia tinkamai nustatyti prieš tvirtinant. Teisingas durelių stūmiklio (1), dantytų kvadrantų (2) ir (3), spyruoklės (4) ir ribotuvo stabdiklio (5) išdėstymas montuojant kairėje pusėje pavaiz- duotas paveikslėlyje. „Easy open handle“ komponentų išdėstymas montuojant dešinėje pusėje aprašytas dokumente „Įrengimo instrukcijos“.

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.328iš5434.4 Durelių viršutinio vyrio keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.4.1 Durelių vyrio nuėmimas

Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.329iš5431. Paguldykite prietaisą ant galinės pusės.

2. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangtelį (2).

3. Nuimkite viršutinio vyrio dangtelį (3).

Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.330iš5433. 1. Išsukite du varžtus (1).

2. Nuimkite viršutinį vyrį (2).

Durelių viršutinis vyris nuimtas.

4.4.2 Durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.331iš5434.5 Durelių viršutinio vyrio keitimas (durelės su ekranu) Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.332iš5434.5.1 Durelių vyrio nuėmimas

1. Paguldykite prietaisą ant galinės pusės.

Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.333iš5432. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangtelį (2).

3. Nuimkite viršutinio vyrio dangtelį (3).

3. 1. Nuimkite kabelių dėžutės dangtelį (1).

2. Nuimkite kabelio apsaugą (2).

3. Atjunkite elektros jungtį (3).

4. Išsukite du varžtus (4).

5. Nuimkite viršutinį vyrį (5).

Durelių viršutinis vyris nuimtas.

4.5.2 Durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.334iš5434.6 Apatinio durelių vyrio keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Prietaisas turi būti paguldytas ant galinės pusės. Viršutinis vyris turi būti nuimtas.→332

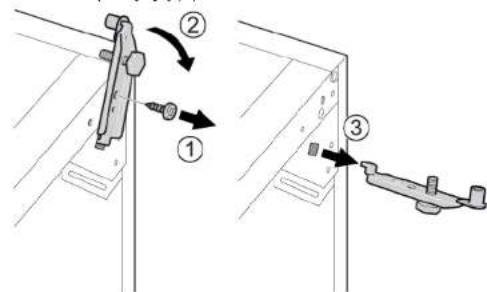

4.6.1 Apatinio durelių vyrio keitimas

1. Nuimkite dureles.

2. 1. Išsukite varžtą (1).

2. Pasukite apatinį vyrį į išorę (2).

3. Nuimkite apatinį vyrį (3).

Apatinis vyris nuimtas.

4.6.2 Apatinio durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.335iš5434.7 Lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

Ištraukite lentyną. Lentyna išimta.

4.7.2 Lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.336iš5434.8 Šaldytų maisto produktų talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.8.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).

2. Išimkite šaldytų maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.8.2 Šaldytų maisto produktų talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.337iš5434.9 Ledo gaminimo įrenginio keitimas Reikalavimas. Durelės turi būti atidarytos.

4.9.1 Ledo gaminimo įrenginio išėmimas

1. Ištraukite šaldytų maisto produktų talpyklos lentyną su ledo gaminimo įrenginiu

3. Išimkite ledų gaminimo įrenginį (3).

Ledų gaminimo įrenginys išimtas.

4.9.2 Ledų gaminimo įrenginio įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.338iš5434.10 Viršutinės LED keitimas Specialūs įrankiai. Atsuktuvas su įpjovomis Mentė 2,4mm x 0,4mm x 60mm, ri- nkinyje [00341820] Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai! PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos. Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.10.1 LED lemputės išėmimas

1. Perkelkite LED lemputę į kairę.

LED elektros jungtis turi būti atjungta.

2. Atleiskite LED lemputės kabliukus.

Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.339iš5433. Išimkite LED lemputę, perkeldami ją į priekį. LED lemputė išimta.

4.10.2 Viršutinės LED lemputės montavimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-11_9001631451 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.340iš543Om dette dokumentet......................................................................342
