HASZNÁLATI ÚTMUTATÓ GSN36BIEP BOSCH

Veszélyességi szintek .....................................................................252

Veszélyt jelző szimbólumok .............................................................252

A figyelmeztetések felépítése ..........................................................253

Általános biztonsági utasítások.....................................................................254

Összes háztartási készülék .............................................................254 Szerszámok és segédanyagok.....................................................255 Javítás...................................................................................................256

A gumitömítés eltávolítása...............................................................256

A gumitömítés beszerelése..............................................................256

Az easy opening handle fogantyú eltávolítása...................................260

Az easy opening handle fogantyú felszerelése..................................260

Az ajtózsanér eltávolítása................................................................261

Az ajtózsanér felszerelése...............................................................263

A felső ajtózsanér cseréje (kijelzős ajtó)........................................................264

Az ajtózsanér eltávolítása................................................................265

Az ajtózsanér felszerelése...............................................................266

Az alsó ajtózsanér cseréje...............................................................267

Az alsó ajtózsanér felhelyezése .......................................................268

Fagyasztódoboz eltávolítása .............................................................270

A fagyasztódoboz behelyezése .........................................................270

A jégkészítő cseréje ......................................................................................271

A jégkészítő eltávolítása ...................................................................271

A jégkészítő beszerelése ..................................................................271

Felső LED-világítás cseréje ...........................................................................272

LED-világítás eltávolítása..................................................................272

A felső LED-világítás beszerelése .....................................................273 Javítási útmutató-Fagyasztószekrény 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal251ettől:543A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal252ettől:543Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal253ettől:543Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal254ettől:543Szerszámok és segédanyagok Kijelölés Részletek Képek Védőrongy [00342013] 60 cmx 50 cm PH2 csillagcsavar- húzó TX20 Torx bithegy [00340865] 6,3 mm(1/4") Laposfejű csavar- húzó Hegy 2,4mm x 0,4mm x 60mm, a készletben [00341820] Szerszámok és segédanyagok 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal255ettől:543Javítás

4.1 A gumitömítés cseréje

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

2. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését. Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját. A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal256ettől:5431. Ellenőrizze a barázdát sérülések szempontjából.

Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe tör- ténő behelyezés előtt. Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

4. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal257ettől:5435. Nyomja a teljes gumitömítést apránként a barázdába. Beszerelte a gumitömítést. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal258ettől:5434.2 A fogantyú cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] Laposfejű csavarhúzó Hegy 10mm x 1,6mm x 200mm Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).

2. Csavarja ki a két csavart (2).

3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal259ettől:5434.3 Az easy opening handle fogantyú cseréje Különleges eszközök PH2 csillagcsavarhúzó Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.3.1 Az easy opening handle fogantyú eltávolítása

1. Távolítsa el az easy opening handle fogantyú fedelét (1).

2. Csavarja ki a két csavart (2).

Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

Az easy opening handle fogantyú mechanizmusát felszerelés előtt meg- felelően be kell állítani. A képen a tolórúd (1), a fogazott negyedkörívek (2) és (3), rugó (4) ütkö- ző (5) helyes elrendezése látható bal oldali felszerelés esetén. Az easy opening handle fogantyú alkatrészeinek jobb oldali felszerelésé- nek leírása a Beszerelési útmutató dokumentumban található.

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal260ettől:5434.4 A felső ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

4.4.1 Az ajtózsanér eltávolítása

Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal261ettől:5431. Fordítsa a készüléket a hátára.

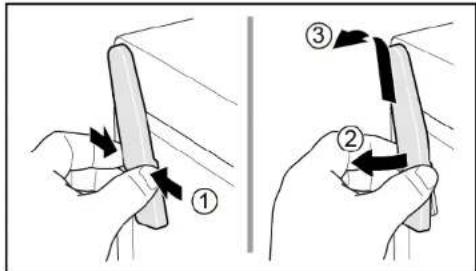

2. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal262ettől:5433. 1. Csavarja ki a két csavart (1).

2. Távolítsa el a felső zsanért (2).

Eltávolította az ajtó felső zsanérját.

4.4.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal263ettől:5434.5 A felső ajtózsanér cseréje (kijelzős ajtó) Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal264ettől:5434.5.1 Az ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal265ettől:5432. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Távolítsa el a felső zsanér burkolatát (3).

3. 1. Távolítsa el a kábeldoboz fedelét (1).

2. Távolítsa el a kábelburkolatot (2).

3. Válassza le az elektromos csatlakozást (3).

4. Csavarja ki a két csavart (4).

5. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal266ettől:5434.6 Az alsó ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse.

A készülék elmozdításához két emberre van szükség.

Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. A készüléket a hátára fordította. Eltávolította a felső zsanért.→264

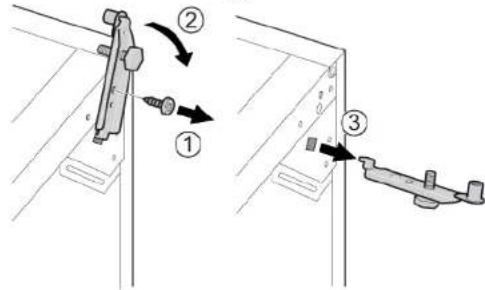

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

2. 1. Csavarja ki a csavart (1).

2. Fordítsa ki az alsó zsanért (2).

3. Távolítsa el az alsó zsanért (3).

Eltávolította az alsó zsanért. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal267ettől:5434.6.2 Az alsó ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal268ettől:5434.7 A polc cseréje Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot. Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal269ettől:5434.8 Fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

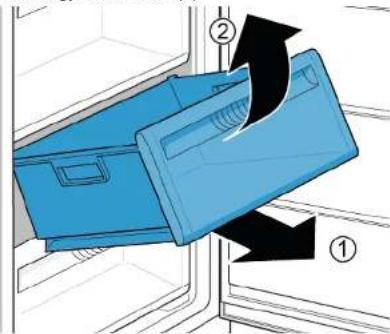

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).

2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal270ettől:5434.9 A jégkészítő cseréje Követelmény: Az ajtó nyitva van

4.9.1 A jégkészítő eltávolítása

1. Húzza ki a fagyasztódobozt a jégkészítővel (1).

2. Oldja ki a horgokat (2).

3. Távolítsa el a jégkészítőt (3).

Eltávolította a jégkészítőt.

4.9.2 A jégkészítő beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal271ettől:5434.10 Felső LED-világítás cseréje Különleges eszközök Laposfejű csavarhúzó Hegy 2,4mm x 0,4mm x 60mm, a készletben [00341820] A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok ja- víthatják meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti.

A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a készülék felső szerelvényeit.

4.10.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

2. Oldja ki a LED-világításhoz kapcsolódó horgokat.

Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal272ettől:5433. Emelje el a készüléktől a LED-világítást. Eltávolította a LED-világítást.

4.10.2 A felső LED-világítás beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-03-11_9001631451 Copyright: BSH Hausgeräte GmbH Oldal273ettől:543Utilizzo del documento ...................................................................275
