INSTRUKCJA OBSŁUGI GSN36BIEP BOSCH

Oznaczenie poziomów niebezpieczeństwa .......................................364

Ogólne informacje dotyczące bezpieczeństwa...............................................366

Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) ................376

Montaż dolnego zawiasu drzwiczek..................................................380

Wymiana pojemnika na mrożoną żywność .....................................................382

Demontaż pojemnika na mrożoną żywność........................................382

Montaż pojemnika na mrożoną żywność............................................382

Montaż górnego oświetlenia LED ......................................................385 Wskazówki naprawy-Zamrażarka 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona363z543Informacje dotyczące dokumentu

1.1 Ważne informacje

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021). Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach. W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzial- ność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wska- zówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa po- ziom ryzyka. Symbol Znaczenie NIEBEZPIECZEŃSTWO Bezpośrednio zagrażające niebezpie- czeństwo, które przy niezachowaniu od- powiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. OSTRZEŻENIE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń. WAŻNE Prawdopodobieństwo wystąpienia niebez- pieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obra- żeń. UWAGA! Ostrzeżenie dot. możliwości powstania szkody materialnej. Tabela1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli: Symbole ostrzegawcze Znaczenie Ogólne ostrzeżenie Niebezpieczeństwo od napięcia elektrycz- nego Ryzyko wybuchu Informacje dotyczące dokumentu 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona364z543Symbole ostrzegawcze Znaczenie Ryzyko obrażeń (rozcięć) Ryzyko zmiażdżenia Ryzyko oparzenia Silne pole magnetyczne Promieniowanie nie-jonizujące Tabela2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę. NIEBEZPIECZEŃSTWO Typ i źródło ryzyka!! Konsekwencje zignorowania.

Środki ochronne. Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem

Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji: Symbol Znaczenie Identyfikacja specjalnej wskazówki (tekst lub grafika) Identyfikacja prostej wskazówki (tylko tekst) Identyfikacja linku do pliku wideo Identyfikacja narzędzi Identyfikacja wstępnych warunków Identyfikacja warunku (jeżeli) Identyfikacja rezultatu Start Identyfikacja przycisku [00123456] Identyfikacja numeru materiału Status Identyfikacja wyświetlanego tekstu / ko- munikatu (na wyświetlaczu) Tabela3: Ogólne symbole Informacje dotyczące dokumentu 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona365z543Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem! ¡ Błędna naprawa części elektrycznych może spowodować porażenie prądem elek- trycznym! ¡ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. ¡ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami nor- my VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania. Ryzyko zranienia o ostre krawędzie! ¡ Używać rękawic ochronnych. Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy ¡ Stosować obuwie ochronne. ¡ Zabezpieczyć ciężkie elementy przed upadkiem. ¡ Nie dotykać ruchomych elementów podczas pracy urządzenia. Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia! ¡ Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! ¡ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi. Bezpieczeństwo 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona366z543Narzędzia i pomoce techniczne Przeznaczenie Detale Zdjęcia Tkanina ochronna [00342013] 60cm x 50cm Wkrętak krzyżowy PH2 Torx Bit TX20 [00340865] 6,3mm (1/4") Śrubokręt z koń- cówką płaską Końcówka 2,4mm x 0,4mm x 60mm, w zestawie [00341820] Narzędzia i pomoce techniczne 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona367z543Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek: Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

2. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwi- czek i i działanie urządzenia. Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwi- czek. Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona368z5431. Skontrolować rowek uszczelki pod kątem uszkodzeń.

Jeżeli rowek uszczelki jest uszkodzony. - Skontaktować się z serwisem.

Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu. Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rę- kami.

4. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona369z5435. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie. Uszczelka drzwiczek została zamontowana. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona370z5434.2 Wymiana uchwytu drzwiczek Pomoce specjalne Torx Bit TX20 6,3mm (1/4") [00340865] Śrubokręt z końcówką płaską Końcówka 10mm x 1,6mm x 200mm Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

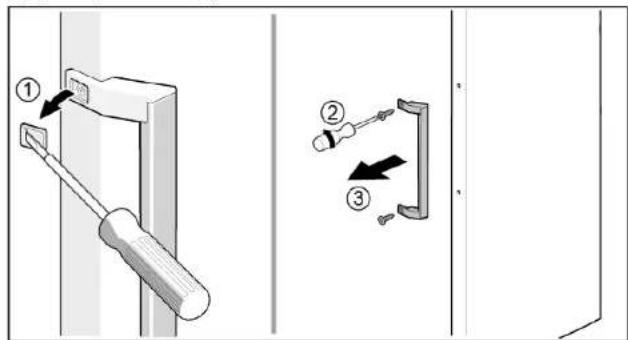

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).

2. Wykręcić dwie śruby (2).

3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

4.2.2 Montaż uchwytu drzwiczek

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona371z5434.3 Wymiana uchwytu Easy Opening Handle Pomoce specjalne Wkrętak krzyżowy PH2 Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.3.1 Demontaż uchwytu Easy Opening Handle

1. Zdjąć osłonę uchwytu Easy Opening Handle (1).

2. Wykręcić dwie śruby (2).

Uchwyt drzwiczek Easy Opening Handle jest zdemontowany.

4.3.2 Montaż uchwytu Easy Opening Handle

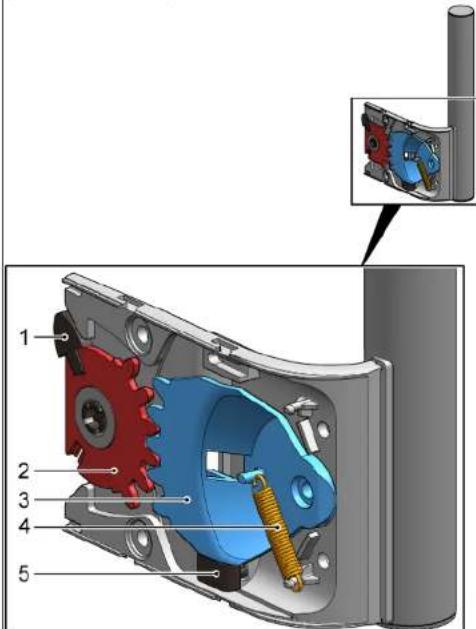

Mechanizm uchwytu Easy Opening Handle należy przed montażem pra- widłowo ustawić. Prawidłowe ustawienie popychacza (1), zębatek (2) i (3), sprężyny (4) i ogranicznika ruchu (5) dla drzwiczek zmontowanych lewostronnie jest pokazane na ilustracji. Ustawienie elementów uchwytu Easy Opening Handle dla drzwiczek zmontowanych prawostronnie jest pokazane w dokumencie "Instrukcja montażu".

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona372z5434.4 Wymiana górnego zawiasu drzwiczek Pomoce specjalne Torx Bit TX20 6,3mm (1/4") [00340865] OSTRZEŻENIE Ciężkie, nieporęczne urządzenia! Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykony- wana tylko przez wyszkolonych techników.

Przemieszczenie urządzenia wymaga udziału dwóch osób.

Używać tylko odpowiednich narzędzi i sprzętu. WAŻNE Ostre krawędzie! Rany cięte

Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.

Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż zawiasu drzwiczek

Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona373z5431. Położyć urządzenie "na plecach".

2. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłonę zawiasu górnego (2).

3. Zdjąć osłonę zawiasu górnego (3).

Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona374z5433. 1. Wykręcić dwie śruby (1).

2. Wyjąć zawias górny (2).

Górny zawias drzwiczek jest zdemontowany.

4.4.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona375z5434.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) Pomoce specjalne Torx Bit TX20 6,3mm (1/4") [00340865] OSTRZEŻENIE Ciężkie, nieporęczne urządzenia! Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykony- wana tylko przez wyszkolonych techników.

Przemieszczenie urządzenia wymaga udziału dwóch osób.

Używać tylko odpowiednich narzędzi i sprzętu. WAŻNE Ostre krawędzie! Rany cięte

Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.

Zabezpieczyć część przed spadnięciem. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elemen- tami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowa- nych elektryków.

Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa- mi obowiązującymi w kraju użytkowania. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem

Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona376z5434.5.1 Demontaż zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona377z5432. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłonę zawiasu górnego (2).

3. Zdjąć osłonę zawiasu górnego (3).

3. 1. Zdjąć pokrywę puszki kablowej (1).

2. Wyjąć osłonę kabli (2).

3. Odłączyć złącze elektryczne (3).

4. Wykręcić dwie śruby (4).

5. Wyjąć zawias górny (5).

Górny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona378z5434.6 Wymiana dolnego zawiasu drzwiczek Pomoce specjalne Torx Bit TX20 6,3mm (1/4") [00340865] OSTRZEŻENIE Ciężkie, nieporęczne urządzenia! Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykony- wana tylko przez wyszkolonych techników.

Przemieszczenie urządzenia wymaga udziału dwóch osób.

Używać tylko odpowiednich narzędzi i sprzętu. WAŻNE Ostre krawędzie! Rany cięte

Zawsze używaj rękawic ochronnych. OSTRZEŻENIE Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem. WAŻNE Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem. UWAGA! Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne- go, np. podłogi.

Zabezpieczyć część przed spadnięciem. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Urządzenie jest położone "na plecach". Górny zawias jest zdemontowany.→376

4.6.1 Wymiana dolnego zawiasu drzwiczek

2. 1. Odkręcić śrubę (1).

2. Obrócić zawias dolny do zewnątrz (2).

3. Wyjąć zawias dolny (3).

Dolny zawias jest zdemontowany. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona379z5434.6.2 Montaż dolnego zawiasu drzwiczek

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona380z5434.7 Wymiana półki Warunek: Drzwiczki są otwarte.

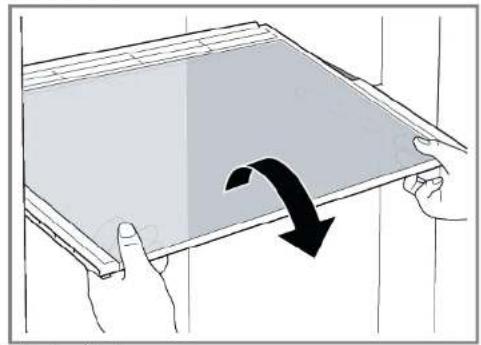

4.7.1 Demontaż półki

Wyciągnąć półkę. Półka jest wyjęta.

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona381z5434.8 Wymiana pojemnika na mrożoną żywność Warunek: Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).

2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona382z5434.9 Wymiana kostkarki do lodu Warunek: Drzwiczki są otwarte.

4.9.1 Demontaż kostkarki do lodu

1. Wyciągnąć półkę pojemnika na mrożoną żywność z kostkarką do lodu (1).

2. Zwolnić zaczepy (2).

3. Wyjąć kostkarkę do lodu (3).

Kostkarka do lodu jest wyjęta.

4.9.2 Montaż kostkarki do lodu

Montaż w odwrotnej kolejności. Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona383z5434.10 Wymiana górnego oświetlenia LED Pomoce specjalne Śrubokręt z końcówką płaską Końcówka 2,4mm x 0,4mm x 60mm, w zestawie [00341820] Urządzenie posiada bezobsługowe oświetlenie LED. Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników! NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elemen- tami znajdującymi się pod napięciem! Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowa- nych elektryków.

Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisa- mi obowiązującymi w kraju użytkowania. NIEBEZPIECZEŃSTWO Ryzyko porażenia prądem, ze względu na elementy będące pod na- pięciem! Zagrożenie życia poprzez porażenie prądem

Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy. WAŻNE Ostre krawędzie! Rany cięte

Zawsze używaj rękawic ochronnych. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte. Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.10.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

2. Zwolnić zaczepy oświetlenia LED.

Naprawy 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona384z5433. Wyjąć oświetlenie LED przez przesunięcie go do przodu. Oświetlenie LED zostało wymontowane.

4.10.2 Montaż górnego oświetlenia LED
