KULLANIM KILAVUZU GSN36BIEP BOSCH

İkaz bilgilerinin yapısı ......................................................................524

Kapı contasının değiştirilmesi.......................................................................527

Kapı contasının çıkartılması.............................................................527

Kapı contasının takılması ................................................................527

Kapı tutamağının değiştirilmesi.....................................................................530

Kapı tutamağının çıkartılması ..........................................................530

Easy opening handle tutamağın değiştirilmesi ...............................................531

Kapının üst menteşesinin değiştirilmesi.........................................................532

Kapı menteşesinin takılması ............................................................534

Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)................................535

Kapı menteşesinin takılması ............................................................537

Kapının alt menteşesinin değiştirilmesi..........................................................538

Kapının alt menteşesinin değiştirilmesi .............................................538

Kapının alt menteşesinin takılması ...................................................538

Raf yüzeyinin değiştirilmesi ..........................................................................539

Raf yüzeyinin çıkartılması................................................................539

Raf yüzeyinin takılması....................................................................539

Dondurulacak gıda kabının değiştirilmesi........................................................540

Dondurulacak gıda kabının çıkartılması .............................................540

Dondurulacak gıda kabının takılması .................................................540

Buzmatiğin değiştirilmesi ...............................................................................541

Buzmatiğin çıkartılması.....................................................................541

LED Üst aydınlatmanın değiştirilmesi .............................................................542

Üst LED ışığının takılması.................................................................543 Onarım İpuçları-Dondurucu 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa522/543Bu doküman hakkında

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa523/543Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.

Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa524/543Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa525/543Ekipman ve yardım Tanımlama Detaylar Görüntüler Koruyucu bez [00342013] 60cm x 50cm Yıldız Tornavida PH2 Torx Bit TX20 [00340865] 6,3mm (1/4") Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Ekipman ve yardım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa526/543Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa527/5431. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa528/5435. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa529/5434.2 Kapı tutamağının değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).

2. Vidaları sökün (2).

3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa530/5434.3 Easy opening handle tutamağın değiştirilmesi Özel yardýmcý ekipman: Yıldız Tornavida PH2 Ön koþul: Cihazın fişi çekilir. Kapı açık.

1. Easy opening handle tutamağının kapağını çıkarın (1).

2. Vidaları sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

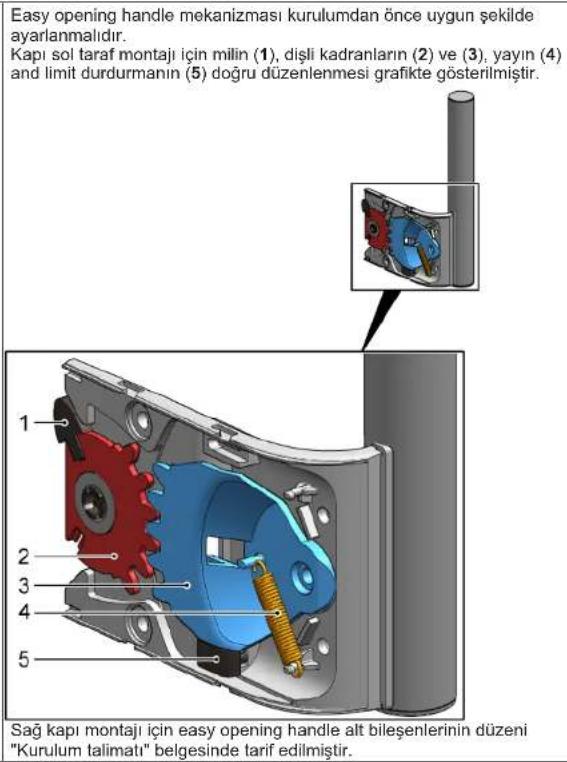

Easy opening handle mekanizması kurulumdan önce uygun şekilde ayarlanmalıdır. Kapı sol taraf montajı için milin (1), dişli kadranların (2) ve (3), yayın (4) and limit durdurmanın (5) doğru düzenlenmesi grafikte gösterilmiştir. Sağ kapı montajı için easy opening handle alt bileşenlerinin düzeni "Kurulum talimatı" belgesinde tarif edilmiştir.

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa531/5434.4 Kapının üst menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

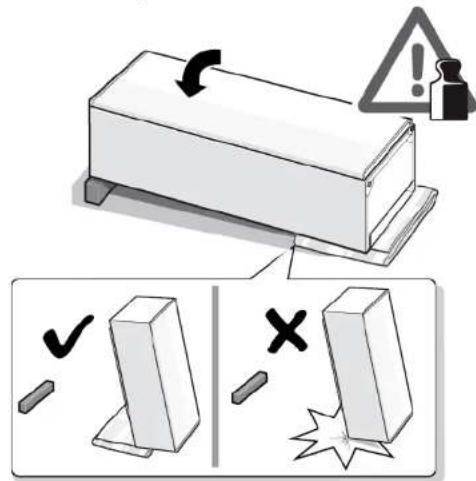

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa532/5431. Cihazı arka tarafına yatırın.

2. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa533/5433. 1. Vidaları sökün (1).

2. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkartılmıştır.

4.4.2 Kapı menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa534/5434.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa535/5434.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa536/5432. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

3. 1. Kablo kutusu kapağını çıkartın (1).

2. Kablo korumasını çıkartın (2).

3. Elektrik kablo/soket bağlantısını sökünüz (3).

4. Vidaları sökün (4).

5. Üst menteşeyi çıkartın (5).

Kapının üst menteşesi çıkartılmıştır.

4.5.2 Kapı menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa537/5434.6 Kapının alt menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Cihaz arka tarafına yatırılmıştır. Üst menteşe çıkarılır.→535

4.6.1 Kapının alt menteşesinin değiştirilmesi

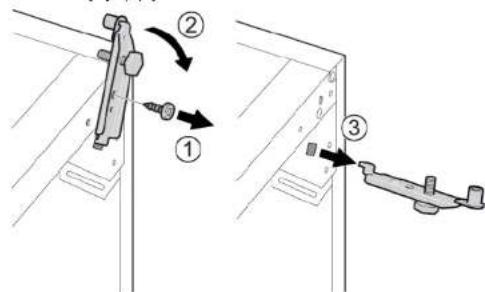

2. Alt menteşeyi (2) çevirin.

3. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa538/5434.7 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin. Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa539/5434.8 Dondurulacak gıda kabının değiştirilmesi Ön koþul: Kapı açık.

4.8.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).

2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa540/5434.9 Buzmatiğin değiştirilmesi Ön koþul: Kapı açık.

4.9.1 Buzmatiğin çıkartılması

1. Dondurulacak gıda kabının raf yüzeyini buzmatik ile birlikte dışarı çekin (1).

2. Kancaları açın (2).

3. Buzmatiği çıkartın (3).

Buzmatik çıkartılmıştır.

4.9.2 Buzmatiğin takılması

Ters sıra ile monte edin. Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa541/5434.10 LED Üst aydınlatmanın değiştirilmesi Özel yardýmcý ekipman: Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Üst iç donanımlar çıkartılmıştır.

4.10.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

2. LED ışığını tırnaklarından kurtarın.

Onarım 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Sayfa542/5433. LED ışığını ileri hareket ettirerek sökün. LED ışığı söküldü.

4.10.2 Üst LED ışığının takılması
