KULLANIM KILAVUZU KGV362WEAS BOSCH

Onarim ipuçları - Sogutucu/Dondurucu kombine cihazi

1 Bu dokuman hakkinda 509

1.1 Onemli bilgi 509

1.1.1 Amaci 509

1.2 Sembollerinin aciklamasi 509

1.2.1 Tehlike kademeleri 509
1.2.2 Tehlike sembolleri 509
1.2.3 Izak bilgilerinin yapisi 510
1.2.4 Genel semboller 510

Güvenlik 511

2.1 Genel Güvenlik bilgileri 511

2.1.1 Tum ev gerecleri 511

Ekipman ve yardin 512

Onarim 513

4.1 Kapi contasin degistirilmesi 513

4.1.1 Kapi contasinin cikartilmasi 513
4.1.2 Kapi contasinin takilmasi 513

4.2 Kapi tutamaginin degistirilmesi 516

4.2.1 Kapi tutamaqin incikartilmasi 516
4.2.2 Kapi tutamağınin takilması 516

4.3 Kapinun ust menteşesinin degistirilmesi 517

4.3.1 Kapinin ust mentesesinin cikartilmasi 517
4.3.2 Kapinirustmentesesinin takilmasi 518

4.4 Kapinir orta mentesinin degistirmesi 519

4.4.1 Kapinir ora mentesesinin cikartilmasi 519
4.4.2 Kapinir orta mentesisin takilmasi 519

4.5 Kapinin alt menteşsein in degistirilmesi 520

4.5.1 Kapin in alt mentesesinin cikartilmasi 520
4.5.2 Kapinin alt mentesesinin takilmasi 520

4.6 Raf yuzeyinin degistirilmesi 521

4.6.1 Raf yuzeyinin cikartilmasi 521
4.6.2 Raf yuzeyinin takilmasi 521

4.7 Sise rafinin degistirilmesi 522

4.7.1 Sise rafinin cikartilmasi 522
4.7.2 Sise rafinin takilmasi 522

4.8 Kapi rafinin degistirilmesi 523

4.8.1 Kapirafinin cikartilmasi 523
4.8.2 Kapi rafinin takilmasi 523

4.9 Ayarlanabilir kapi rafinin degistirimesi 524

4.9.1 Ayarlanabilir kapi rafinin cikartilmasi 524
4.9.2 Ayarlanabilir kapi rafinin takilmasi 524

4.10 Dondurulacak gida kabinin degistirilmesi 525

4.10.1 Dondurulacak gida kabinin cikartilmasi 525
4.10.2 Dondurulacak gida kabinin takilmasi 525

4.11 Kabin degistirilmesi 526

4.11.1 Kabin cikartilmasi 526
4.11.2 Kabin takilmasi 5

4.12 Uzatilabilir kabin deqistirilmesi 527

4.12.1 Uzatlabilir kabin cikartilmasi 527
4.12.2 Uzavlabilir kabin takilmasi 527

4.13 LED Ust aydinlatmanin degistirilmesi 528

4.13.1 LED Lambanin sokulmesi 528
4.13.2 Ust LED isigin takilmasi 529

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikes!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabilecegei ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elekrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Düz tornavida亿吨ak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kitışınde
Special tool [00342180]
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida亿吨ak	10 mm x 1,6 mm x 200 mm

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari cekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kaliniği, eskii kapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun sureli iglevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,
2. Müstperi hizmetleriyle irtibata gecin.
3. Kapiutasinda hafif deformasyon normalir ve containin islevini

Kapiutasinda haif deformationon normalirve containin iglevini

ekilemez. Kapi contasini cinaza yerlestrmeden once containi duzletilirmesi onerilir.

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin koserlini utnen ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginn cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

Ikinci kapin tutamağı da ayni sekilde çi Kartı bilir.

4.2.2 Kapi tutamagin takilmasi

Ters sira ile monte edin.

Onarim

4.3 Kapinin ust menteşisin degişirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirilmidir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin kosele!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kiriilmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

Vidalarin gesetilmesi nedeniyle parcalarin du sme tehlikesi!

sen parcalar nedeniyle yaralanma,
Bilesenleri dusmeye karsi emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlar ickarilmisir.

4.3.1 Kapinin ust mentesisin cikartilmasi

1. Cihazi arka tarafina yatirin.

Onarim

2.1. Ost mentese kapagimi iki tarafa da bastirin (1).

1. Üstmentede kapaginci cikartin (2).
2. Menteş Kapagın dondürün (3).
3. Üst menteşé kapagıni seksün (4).
4. Vidalari sokun (5).
5. Üst menteşeyi Çikartin (6).

Ust menteş cikanlr.

4.3.2 Kapinin ust mentegesinin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin orta mentesisin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisi nikarma islemi sadee egilmi uzmanlar tarafindan gereckleitirilmidelir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin

Keskin kosele!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Isen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

Onkopul:

Cihazin fisi kekilir.
Cihazin ic donanimlari cikarilmistr.
Kapinin ust menteşesiçikartilmıstir.

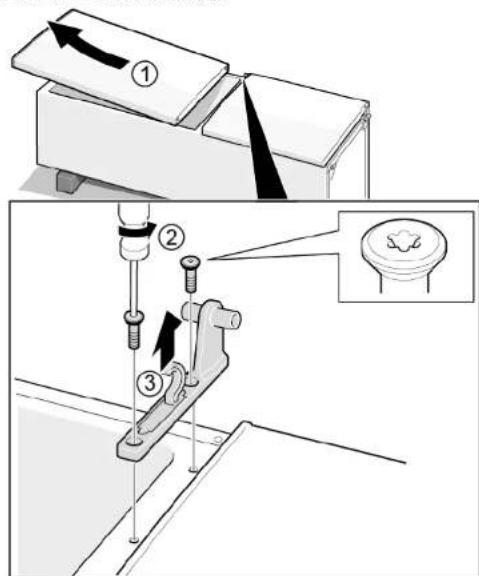

4.4.1 Kapinir orta mentegesinin sikartilmasi

1. Sogutucu bolum kapisin i sokun (1).
2. Vidalarisokun (2).
3. Orta menteşeyi Çikartin (3).

Orta menteşegikartilmistr.

4.4.2 Kapinir orta mentesisin takilmasi

Tersiraile montedin.

Onarim

4.5 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisi nikarma islemi sadee egilmi uzmanlar tarafindan geckletilirmildel.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin

Keskin kosejer!

Kesik yaralanmaları

Koruyuc eldiven kullanimalidir.

Egilmis cihazlarin kaymasi!

Kemik kirlmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karst emniyete alin

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

isen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye karsi emniyete alin.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikarilmistr.
Ust mentese cikanlir.
Orta mentese cikartilmisir.

4.5.1 Kapinin alt menteşesinin seksartilmasi

1. Derin dondurucu bolmesi kapisini dokun (1).
2. Vidayi sokun (2).
3. Alt menteşeyi (3) cevirin.
4. Altmenteseyi (4) cikarin.

Kapin in alt mentesesi cikartilmisir.

4.5.2 Kapinin alt menteşesinin takilmasi

Ters sira ile monte edin.

Onarim

4.6 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplacik.

4.6.1 Raf yüzeyinçikartilmasi

Raf yizeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.6.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.9 Ayarlanabilir kapi rafinin degistirilmesi

On kopul:
Kapi污染防治

4.9.1 Ayarlanabilir kapi rafinin cikartilmasi

Yuksek ayarlanabilir kapi rafini tutucudan cikana dek yukariya dokru hareket etirin.

Ayarlanabilir kapi rafi gikartulmistr.

4.9.2 Ayarlanabilir kapi rafinin takilmasi

Ters sira ile monte edin.

Onarim

4.10 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.10.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1). 2. Gida kabini cikartin (2).

Dondurulacak gida kabigkartilmistir.

4.10.2 Dondurulacak gida kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.11 Kabin degistirilmesi

Onkopul:
Kapiaçık.

4.11.1 Kabin cikartilmasi

1. Alt buzdolabi kabinigikartin (1).
2. Üst buzdoğlaki kabimiçıkartin (2).

Ters sira ile monte edin.

Onarim

4.12 Uzatilabilir kabin degistirilmesi

On kopul:
Kaplaçık.

4.12.1 Uzatilabilir kabin cikartilmasi

1. Uzatilabilir kabitamamendisariqekin(1).
2. Uzatilabilir kabi cikartin (2).

Uzatilabilir kap cikartilmisir.

4.12.2 Uzatilabilir kabin takilmasi

Ters sira ile monte edin.

Onarim

4.13 LED Üst aydinlatmanin degistirilmesi

Özel yardımcyar ekipman:

Duz tornavida Biçak 2,4 mm x 0,4 mm x 60 mm. [00341820] numarali kit icinde

Cihazinizda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri yeta yetkili tekniyesenl tarafindan degistirilebllr!

TEHLIKE

Gerilim litem parcilar nedeniyelelektrik carpmasi tehlikesil! Onarimin duzgin yapilmaması nedeniyile elektrik carpmasi sonuc hayati tehlike

Elektrik parallegaran onarimi kalifiye bir elektrik uzmani tarafindan gereçleştilirilmidelir.
Onarim sonrasinda VDE 0701 veya ülkeye özel dizenlemeler uyanica bir güvenlik testigereleklirmedil.

TEHLIKE

Gerillim litem parcalar nedeniyele elektrik carpmasi tehlikesil! Elektrik carpmasi sebeblye olm

Onarima bglamadan once cihazin elektrik sebeke baglantisini en az 60 saniye suturey okun.

DIKKAT

Keskin kogeleri! Kesik yaralanmali

Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişi seksilir.
Kapi aqik.
Usticdonanilmargikartilmistr.

4.13.1 LED Lambanin dokulmesi

1. LED Lambayi sol tarafa kaydirin.

LEDisgininElektrikbaglantisiayrildi

1. LED isigini timaklarindan kurtarin.

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LEDisigsokuldu.
4.13.2 Üst LED İsinin takilması
Ters sira ile monte edin.
