BRUKSANVISNING KGV362WEAS BOSCH
Foranstaltninger og forbud for at forbindre faren.
Defelgende eksempler viser an advasder, der advarer mod elektrisk sted pga. spendsdingsefrende delie. Foranstaltingen til at undga faren er naevtn.
FARE
Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter
Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevagelige komponenter.
Fare for apparatets sikkerhed/funktion!
- Frigør dorpakninger fra rillen i hore og venstre hjome.
Det overste haangseler fjernet.
4.3.2 Montering af overste dorhaengsel
Det midterste haengsel er fjernet.
4.4.2 Montering af midterste dorhangsel
Monteri ovmendrakkefolge.
Reparation
4.10.1 Fjernelse af frostvarebeholder
- Traek frostvarebeholderen hele vejen ud (1).
- Fjern frostvarebeholderen (2).
Frostvarebeholderen er fjernet.
4.10.2 Montering af frostvarebeholder
Reparasjonstips - Kjøle-/frysekombinasjon
1 Om dette dokumentet 333
1.1Viktig informasjon 333
1.1.1 Formal 333
1.2Forklaring av symboler 333
1.2.1 Farenivae 333
1.2.2 Faresymboler 333
1.2.3 Advarslenes struktur 334
1.2.4 Generelle symboler 334
Sikkerhet 335
2.1 Generelle sikkerhetsinstruktjoner 335
2.1.1 Alle husholdningsapparater 335
Verktoy og hjelpemidler 336
Reparasjon 337
4.1 Utskifting av dorpakning 337
4.3 Utskiftning av ovre dorhengsel 341
4.3.1 Demontering av ovre dorhengsel 341
4.3.2 Montering av ovre dorhengsel 342
4.4 Utskiftnig av midtre dorhengsel 343
4.4.1 Demontering av midtre dorhengsel 343
4.4.2 Montering av midtre dorhengsel 343
4.5 Utskiftnig av nedre dorhengsel 344
4.5.1 Demontering av nedre dorhengsel 344
4.5.2 Montering av nedre dorhengsel 344
4.6 Utskifting av hylle 345
4.7 Utskifting av flaskehylle 346
4.7.1 Demontering av flaskehyle 346
4.7.2 Montering av flaskehyle 346
4.8 Utskifting av derrack 347
4.8.1 Demontering av darrack 347
4.8.2 Montering av darrack 347
4.9 Utskifting av justerbar darrack 348
4.9.1 Demontering av justerbar docrack 348
4.9.2 Montering av justerbar darrack 348
4.10 Utskifting av beholder for frysevarer 349
4.10.1 Demontering av beholder for frysevarer 349
4.10.2 Montering av beholder for frysevarer 349
4.11 Utskifting av beholder 350
4.11.1 Demontering av beholder 350
4.11.2 Montering av beholder 350
4.12 Utskiftnig av uttrekkbar beholder 351
4.12.1 Demontering av ultrekkbar beholder 351
4.12.2 Montering av uttrekkbar beholder 351
4.13 Utskifting av overste LED-lampe 352
4.13.1 Demontering av LED-lampe 352
4.13.2 Montering av overste LED-lampe 353
Om dette dokumentet
1.1 Viktig informasjon
1.1.1 Formal
Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -ko-design (med gyldighet 03/2021).
De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.
Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.
1.2 Forklaring av symboler
1.2.1 Fareniväer
Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.
| Advarsel som viser farenivå Betydning | |
| FARE | Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader. |
| ADVARSEL | Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader. |
| FORSIKTIG | Dersom advarselen ignoreres, kan det före til mindre persorskader. |
| OBS! | Dersom advarselen ignoreres, kan det före til materiell skade. |
Tabell 1: Farenivae
1.2.2 Faresymboler
Faresymboler er Symbolske fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.
Folgende faresymboler brukes i dette dokumentet:
| Faresymbol Betydning | |
| ! | Generell advarsel |
| Fare for elektrisk støt | |
| Eksplosjonsfare | |
| Fare for á skjærere seg | |
| Klemfare |
Om dette dokumentet
| Faresymbol Betydning | |
| Fare på grunn av varme overflater | |
| Fare på grunn av sterkt magnetfelt | |
| Fare fra ikke-ioniserende stråling |
Tabell 2: Faresymboler
1.2.3 Advarslenes struktur
Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.
Eksemplet nedenfor viser en advarel mot elektrisk stot pa grunn av strmforende dele. Tiltaket for a unnga faren er angitt.
1.2.4 Generelle symboler
Folgende generelle symboler brukes i dette dokumentet:
| Gen. symbol Betydning | |
| i | Identifizierung av et spesielt tips (tekst og/eller grafikk) |
| j | Identifizierung av et enkelt tips (kun tekst) |
| r | Identifizierung av en lenke til en opplæ-ringsvideo |
| Gen. symbol Betydning | |
| Identifizierung av nødvendig verktøy | |
| Identifizierung av nødvendige forutsettin-ger | |
| Identifizierung av en betingelse (hvis ...,)sá ...) | |
| Identifizierung av et resultat | |
| [Start]Identifizierung av en tast eller knapp | |
| [00123456] Identifizierung av et materialnummer | |
| Status Identifizierung av vist tekst/vindu (i appara-tets display) | |
Tabell 3: Generelle symboler
Sikkerhet
2.1 Generelle sikkerhetsinstruktjoner
2.1.1 Alle hushholdningsapparater
Fare for elektrisk støp på grunn av stromforende deler!
- Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes. - Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.
Fare for personskade pa grunn av skarpe kanter!
Bruk vernehansker.
Fare for à knuge legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter
Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.
Fare for apparatets sikkerhet/funksjon!
Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.
Verktoy og hjelpemidler
| Betegnelse Detaljer Bilder | ||
| Beskyttesesklut [00342013] | 60 cm x 50 cm | # |
| Flat skrutrekker Blad | 2.4 mm x 0.4 mm x 60 mm, i sett [00341820] | # |
| Spesialverktøy [00342180] | ||
| Sugekopp [00342224] | ø50 mm | |
| Torx-bits TX20 [00340865] | 6.3 mm (1/4") | # |
| Flat skrutrekker Blad | 10 mm x 1.6 mm x 200 mm | # |
2021-03-10 9001631453 Copyright BSH Hausgeräte GmbH Side 336 av 529
Reparasjon
4.1 Utskiftning av dorpakning
Forutsetning:
Doren er apen.
- Løsne dorpakningen fra sporet i hýre og venstre hjørme.
- Trekk pakningen ut av sporet.
| i | Tykkelsen på den nye dorpakningen kan avvike litt fra tykkelsen på den gamle dorpakningen. Det har ingen innvirkning på lukkeatferd og langva-rig funksjon. |
| i | Hvis apparatet har justerbare hengsler eller hengslefester, kan du op-timalisere lukkeatferden etterpå. |
| i | Små sidehull i dorpakningen har en funksjon (nødvendige for ventilasjo-nen). Det dreier seg ikke omproduksjonsfeel. |
Reparasjon
Litt deformasjon av dorpakningen er normalt og har ingen innvirkning
pà funksjorden. Det anbefales à rette ut dorpakningen fer den settes inn i apparatet.
- Skyy pakningens hjorner overst og nederstinn i sporet.
Reparasjon
- Trykk hele pakningen inn i sporet trinn for trinn.
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm
Forutsetting:
4.3 Utskiftning av Øvre dorhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
ADVARSEL
Tunge, klumpete apparater!
Rygg- og muskelskader
Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.
FORSIKTG
Skarpe kanter!
Kuttskader
Bruk vernehansker.
ADVARSEL
Tiltede apparatus kan skli ut!
Beinbrudd/klemskader
Sikre apparatene mot ä skli ut.
FORSIKTIG
Fare for at deler kan falle ned pa grunn av losnede skruer!
Personskade pa grunn av fallende deler.
Sikre componenten sa den ikke kan falle ned.
OBS!
Fare for at deleer kan falle ned pa grunn av Iosnede skruer!
Sikre componenten sa den ikke kan falle ned.
Forutsetting:
Apparatekoblesfra stromforsyningen.
Apparates innvendige beslag er demoniert.
4.3.1 Demontering av Øvre dorhengsel
- Plasser apparatet pa baksiden.
Reparasjon
2.1. Trykk inn det Øvre hengseldekslet pa begge sider (1).
- Beveg det ovre hengseldekslet ut (2).
- Drei hengsledekslet (3).
- Ta av det ovre hengseldekslet (4).
- Skru ut to skruer (5).
- Demoner øvre hengsel (6).
Ovre hengsel er demontert.
4.3.2 Montering av Øvre dorhengsel
Monteres i motsattrekkefolge.
Reparasjon

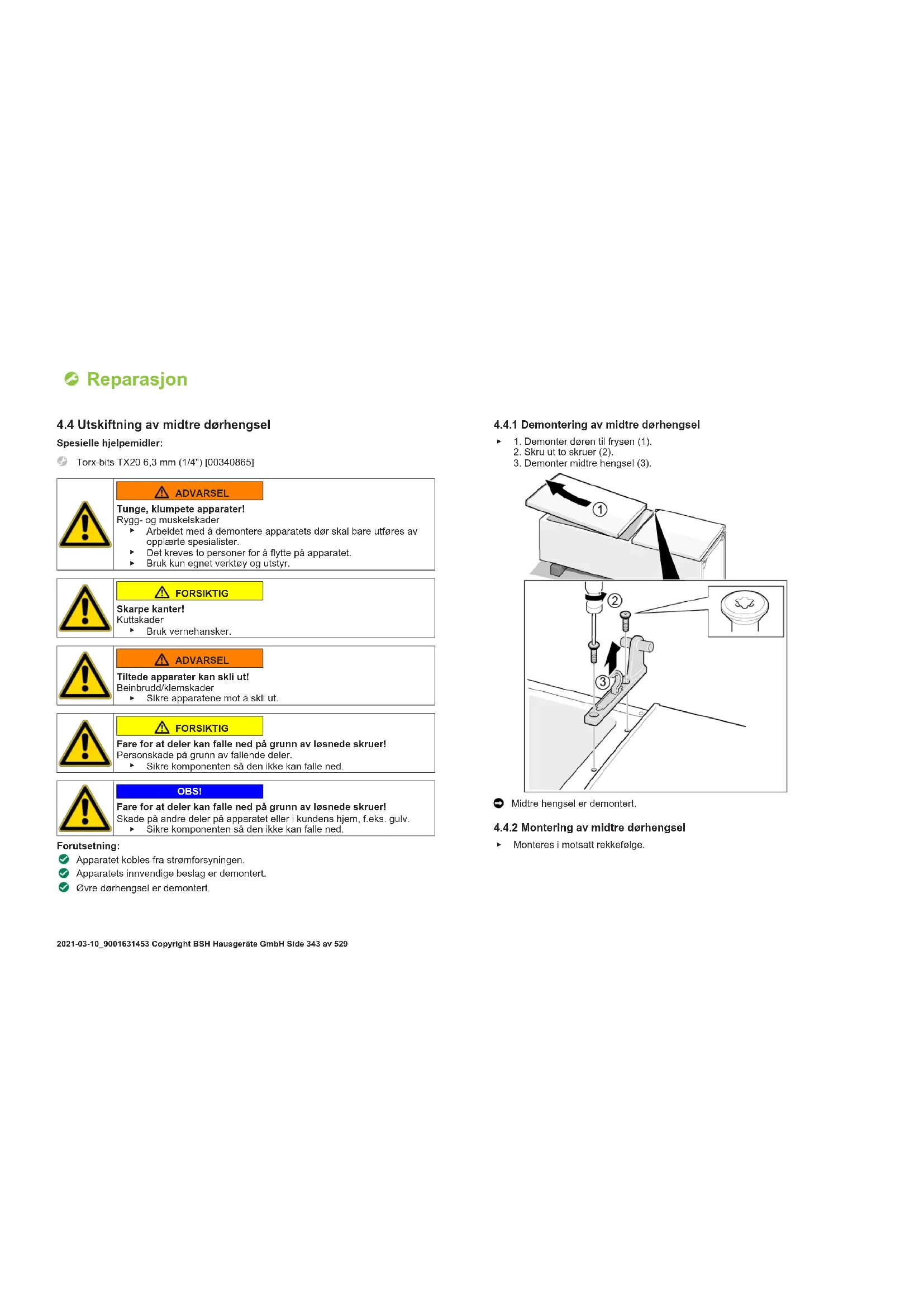

4.4 Utskiftning av midtre dorrhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
ADVARSEL
Tunge, klumpete apparater!
Rygg- og muskelskader
Arbeidet med a demontere apparatuses dor skal bare utfferes av opplaerte spezialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.
FORSIKTIG
Skarpe kanter!
uttskader
Bruk vernehansker.
ADVARSEL
Tiltede apparatus kan skli ut!
Beinbrudd/klemskader
Sikre apparatene mot ä skli ut.
FORSIKTIG
Fare for at deler kan falle ned pa grunn av losnede skruer!
personskade pagrunnvfallende deler.
Sikre componenten sa den ikke kan falle ned.
OBS!
Fare for at deler kan falle ned pa grunn av Iosnede skruer!
Sikre componenten sa den ikke kan falle ned.
Forutsetting:
Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demontert.
Ovre dorphengsel er demontert.
4.4.1 Demontering av midtre dorhengsel
- Demoner doren til frysen (1).
- Skru ut to skruer (2).
- Demoner midtre hengsel (3).
Midtre hengsel er demontert.
4.4.2 Montering av midtre dorhengsel
Monteres i motsatt rekkefoge.
Reparasjon
4.5 Utskiftning av nedre dorrhengsel
Spesielle hjelpemidler:
Torx-bits TX20 6,3 mm (1/4") [00340865]
ADVARSEL
Tunge, klumpete apparater!
Rygg- og muskelskader
Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.
FORSIKTIG
Skarpe kanter!
Kuttskader
Bruk vernehansker.
ADVARSEL
Tiltede apparatus kan skli ut!
Beinbrudd/klemskader
Sikre apparatene mot ä skli ut.
FORSIKTIG
Fare for at deler kan falle ned pa grunn av losnede skruer!
Personskade pa grunn av fallende deler.
Sikre componenten sa den ikke kan falle ned.
OBS!
Fare for at deler kan falle ned pa grunn av Iosnede skruer!
Sikre componenten sa den ikke kan falle ned.
Forutsetting:
Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demontert.
Ovre hengsel dermonter.
Midtre hengsel er demonter.
4.5.1 Demontering av nedre dorhengsel
- Demoner doren til frysen (1).
- Skru ut skruen (2).
- Drei den nedre hengselen ut (3).
- Demonter nedre hengsel (4).
Nedre dharhengsel er demontert.
4.5.2 Montering av nedre dorhengsel
Monteres i motsatt rekkefge.
Reparasjon
4.6 Utskifting av hylle
Forutsetning:
Daren er apen.
4.6.1 Demontering av hyle
Trekk ut hyllen.
Hyellen er demonter.
4.7 Utskiftning av flaskehylle
Forutsetning:
Daren er apen.
4.7.1 Demontering av flaskehylle
4.7.2 Montering av flaskehylle
Monteres i motsatt rekkefolge.
Reparasjon
4.8 Utskiftning av dorrack
Forutsetning:
Daren er apen.
4.8.1 Demontering av dorrack
Loftddarrackenopp.
Dorracken er demontert.
4.8.2 Montering av dorrack
4.10 Utskifting av beholder for frysevarer
Forutsetning:
Daren er apen.
4.10.1 Demontering av beholder for frysevarer
- Trekk beholderen for frysevarer helit ut (1).
- Ta ut matbeholderen (2).
Beholderen for frysevarer er demontert.
4.10.2 Montering av beholder for frysevarer
Monteres i motsatt rekkefolge.
Reparasjon
4.11 Utskifting av beholder
Forutsetning:
Daren er apen.
4.11.1 Demontering av beholder
- Beveg den nedre beholderen i kjoleskapet ut (1).
- Beveg den øvre beholderen i kjoleskapet ut (2).
4.11.2 Montering av beholder
4.12 Utskifting av uttrekkbar beholder
Forutsetning:
Doren er apen.
4.12.1 Demontering av uttrekkbar beholder
- Trekken uttrekkbare beholderen helt ut (1). 2. Ta ut den uttrekkbare beholderen (2).
Den uttrekbare beholderen er demontert.
4.12.2 Montering av uttrekkbar beholder
Monteres i motsatt rekkefge.
Reparasjon
4.13 Utskifting av overste LED-lampe
Speiselle hjelpemidler:
Flat skrutrekker Blad 2,4 mm x 0.4 mm x 60 mm, i sett [00341820]
Fare for elektrisk støt pa grunn av strømforende deler!
Livsfare pa grunn av elektrisk stot ved feil reparasjon
Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen ma du sorge for at det utfores en sikkerhets
test jht, VDE 0701 ell er gieldende forskrifter i det respektive land
FARE
Fare forelektrisk stot pa grunn av stromforende deler!
Død pá grunn av drepende elektrisk stôt
Koble apparatene fra strømforsyningen i minst 60 sekunder før
reparasjonene startes
FORSIKTIG
Skarpe kanter!
Kuttskader
Bruk vernehansker.
Forutsetting:
Apparatet kobles fra stromforsyningen.
Doren er apen.
De ovre innvendige beslagene er demontert.
4.13.1 Demontering av LED-lampe
- Beveg LED-lampen over til venstre side.
LED-lampens elektriske tikkobling kobles fra.
- Løsne LED-lampens kroker.
Reparasjon
- Demonter LED-lampen ved a bevege den forover.
LED-lampen er demontert.
4.13.2 Montering av overste LED-lampe
Monteres imotsattrekkefolge.
Risk for elstotar pa ground av stromforande delar!
Risk for personskador pa ground av vassa kanter!
Risk for fallande delar pa grund av lossade skruvar!
Forutsattning:
Dorren ar oppen.
4.7.1 Ta bort flaskhylla
Dra ut flaskhyllan.
Flaskhyllan har tagits bort.
4.7.2 Montera flaskhylla
Forutsattning:
Dorren ar oppen.
