NÁVOD NA OBSLUHU KGV362WEAS BOSCH

Nastavitelná dveříni príhradka je vyjmúta.

4.2 Vymena dverovej uchytky 428

4.2.1 Odoberanie dverovej uchytky 428
4.2.2 Montaz dverovej uchytky 428

4.3 Vymena homého zavesu dveri 429

4.3.1 Odoberanie horneho zavesu dvierok 429
4.3.2 Montaz horneho zavesu dvierok 430

4.4 Vymena prostredneho zavesu dveri 431

4.4.1 Odoberanie prostredneho zavesu dveri 431
4.4.2 Montáz prostredného závesu dveri 431

4.5 Vymena spodneho zavesu dvierok 432

4.5.1 Odoberanie spodneho zavesu dveri 432
4.5.2 Montaz spodneho zavesu dvierok 432

4.6 Vymena odkladacej plochy 433

4.6.1 Odobratie odkladacej plochy 433
4.6.2 Montaz odkladacej plochy 433

4.7 Vymena odkladacieho priestoru na flase 434

4.7.1 Odobratie odkladacieho priestoru na fiae 434
4.7.2 Montaz odkladacieho priestoru na flase 434

4.8 Vymena policky v dvierkach 435

4.8.1 Odobratie policky v dvierkach 435
4.8.2 Montaz policky do dvierok 435

4.9 Vymena nastavitelnj policky v dvierkach 436

4.9.1 Odobratie nastavitelnej policky v dvierkach 436
4.9.2 Montaz nastavitnej policky do dvierok 436

4.10 Vymena nadoby na zmrazené potraviny 437

4.10.1 Odobratie nadoby na zmrazené potraviny 437
4.10.2 Montaz nadoby na zmrazené potraviny 437

4.11 Vymena nadoby 438

4.11.1 Odobratie nadoby 438
4.11.2 Montáz nádoby 438

4.12 Vymena vysuvnej nadoby 439

4.12.1 Odobratie vysuvnej nadoby 439
4.12.2 Montaz ysvunej nadoby 439

4.13 Vymena homého LED svetla 440

4.13.1 Odobratie LED osyetlenia 440
4.13.2 Montaz horného LED svetla 441

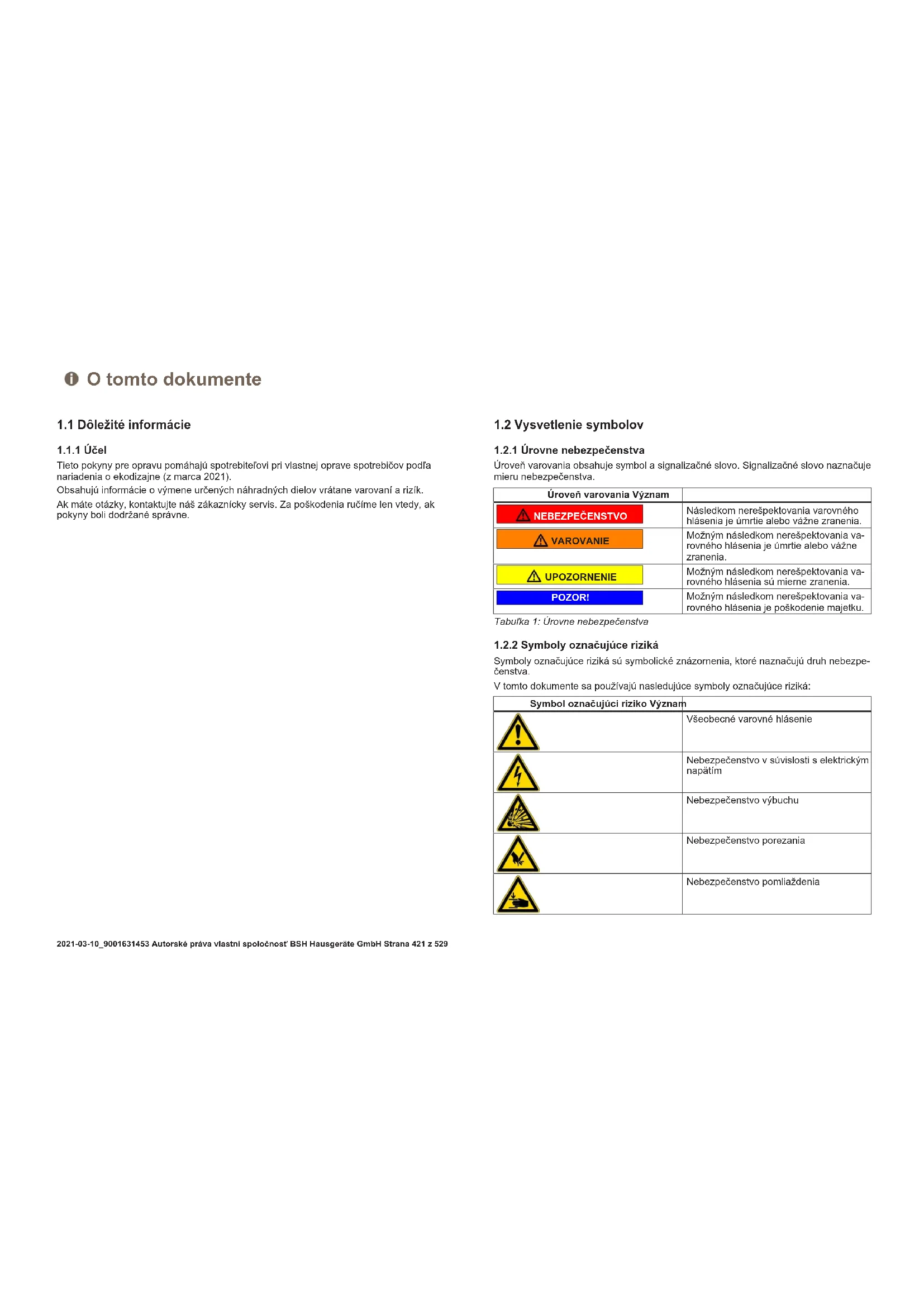

O tomto dokunte

1.1 Dolezité informácie

1.1.1 Ucel

TietoPokyny pre opravu pomahaju spotrebitelovi pri vlastnej oprave spotrebicov podla nariadenia o ekodizajne (z marca 2021).

Obsahuji informacia o vymene urcenych nahradnych dielov vratane varovania rizik.

Ak mate otazky, kontaktujte nás zákaznicky servis. Za poskodenia rucime len vtedy, ak poukyny boli dodrzane správné.

1.2 Vysvetlenie symbolov

Urove' varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačujemieru nebezpečenstva.

Üroveñ varovania Význam
NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je umtrtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásenia je umtrtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabulka 1: Urovne nebezpečenstva

1.2.2 Symboly oznacujce riziká

Symbolo označujúce rizíká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V toto dokumente sa pouzivaju nasledujuce symbolo oznaucjuce rizika:

Symbol označujúci riziko Význam
!	Všobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O toto dokunte

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabulka 2:Symbolo označujce riziká

1.2.3 Struktura varovani

Varovania v toto dokunte maju štandardny vzhfd a štandardnu Štruktúr.

Chbypriopravachnaelektrickychkomponentochmozusosobit'zasahelektrikym prudom!
- Odpoje spotrebič od elektrickej siete aspon 60 sekünd pred začiatkom práce.
- Opo oprave zariadte vykonanie bezpečnostného testu v suliade s nariadenim VDE 0701 alebo s miestnýni nariadiemi.

	Hrúbka nového tesnienia dvierok sa moze mIERE odilšovat od hrúbky stárého tesnienia dvierok. NeovplyvnI to zatváranie ani funkčnost z dhlodobého hladiska.
	Ak má vás spotrebrić nastavitelné závesy alebo závesové úchytky, po- stupne možete optimalizovat spósoB zatvárania.
	Malé bočné dierky v tesneni dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú vyrobnou chybou.

Oprava

1. Skontrolujte poškodenie dražky na tesnenie.

1. Ak je drażka tesenia je poskodena.

2. Kontaktujte zakaznicky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvfiuje jeho funkciu. Odponica sa vyrovnat tesnenie pred jeho vlozenim do spotrebica.

Nahreje tesnenie dvierok pouzitim fenu alebo horucej vody a manuaîne ho vytra- rujte.

1. Hore a dole vlačte rohy tesniena do dražky.

2021-03-10 9001631453 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 426 z 529

Oprava

1. Jedno miesto po druhom vlačte celé tesnenie do dražky.

4.2 Vymena dverovej uchytky

Spezialne nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochy skrutkovač Čepel 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebic je odpojeny od elektrickeho napajania.
Dvierka su olvorene.

4.2.1 Odoberanie dverovej uchytky

1. Odoberte dve krytky skrutiek (1).

2. Odskrutkujte dve skrutky (2).

3. Odoberte dverovu uchytku (3).

Dverová uchytka je odobrata.

Dverova'uchtyka druhych dvierok sa da odobrat rovnakym sposobom.

4.2.2 Montáz dverovej uchytsky

Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.

podlathy.

Zaistite component protipadu

Požiadavka:

Spotrebic je odpojeny od elektrického napajania.
Tvarovsky z interiér spotrebica su odobratae.

4.3.1 Odoberanie horného závesu dvierok

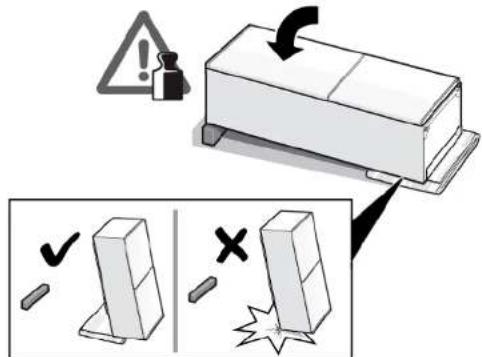

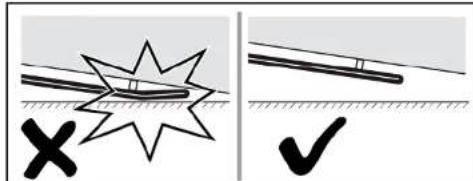

1. Spotrebić dajte na zadné stranu.

Oprava

2.1. Na oboch stranach stlacte kryt homeho zavesu (1).

4.4 Vymena prostredného závesu dveri

SPECIALNE nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tazke, objemne spotreblie!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebica by mal vykonavat' skoleny obdornki.
Na presunutie spotrebica sa vyzaduju dve osoby.

Pouzite vhodne nastroje a vybavenie.

A UPOZORNENIE

Ostre hrany!

Rezné poranenia

Noste ochranné rukayice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliażdenia

Zaistite spotrebice proti zoemyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

anenie padajucimi dielemi.

Zaistitekomponent protipadu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!

Poskodenie inych casti spotrebica alebo domachosti zakaznika, napr.

podlahy.

Zaistite component protipadu

Požiadavka:

4.4.2 Montáz prostredného závesu dveri

4.5 Vymena spodného zavesu dvierok

SPECIALNE nastroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Poziadavka:

Spotrebie je odpojeny od elektrickeho napajania.
Tvarovsky z interiérspotrebica su odobratae.
Horny zaves je odobratay.

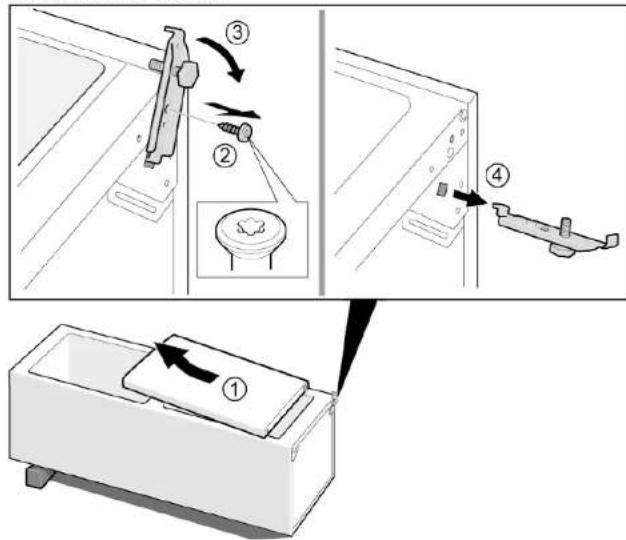

4.5.1 Odoberanie spodného závesu dveri

1. Odoberte dvierka z mraziaceho priestoru (1).
2. Odskrutkujte skrutku (2).
3. Otočenim vybere spodný záves (3).
4. Odoberte spodny zaves (4).

Spodný záves dvierok je odobraty.

4.5.2 Montáz spodného závesu dvierok

4.6 Vymena odkladacej plochy

Požiadavka:
Dvierka s u otvorené.

4.9 Výmena nastavite)'nej policky v dvierkach

Požiadavka:
Dvierka su otvorené.

4.9.1 Odobratie nastavitel'nej policky v dvierkach

Presufte yskovo nastavitelnu poliku v dvierkach nahor, aby sa policka uovnila z drziaka.

Nastaviteña policka v dvierkach je odobrata.

4.9.2 Montáz nastavite'nej policky do dvierok

4.12 Vymena vysuvnej nadoby

Požiadavka:
Dvierka su otvorené.

4.12.1 Odobratie vysuvnej nadoby

1. Uplny vtyiahnite vysuvatefnn nadobu (1).
2. Odoberte vysuvnu nadobu (2)

Vysuvna nadoba je odobrata.

4.12.2 Montáz vysuvnej nadoby
