NÁVOD K OBSLUZE KGV362WEAS BOSCH

Výměna těsnění dvířek ..................................................................................51

Vyjmutí těsnění dvířek.......................................................................51

Montáž těsnění dvířek .......................................................................51

Výměna horního závěsu dvířek ......................................................................55

Vyjmutí horního závěsu dvířek...........................................................55

Výměna středního závěsu dvířek....................................................................57

Vyjmutí středního závěsu dvířek ........................................................57

Montáž středního závěsu dvířek.........................................................57

Výměna dolního závěsu dvířek.......................................................................58

Vyjmutí spodního závěsu dvířek.........................................................58

Montáž spodního závěsu dvířek.........................................................58

Výměna dveřní přihrádky.................................................................................61

Vyjmutí dveřní přihrádky .....................................................................61

Montáž dveřní přihrádky......................................................................61

Výměna nastavitelné dveřní přihrádky..............................................................62

Vyjmutí nastavitelné dveřní přihrádky...................................................62

Montáž nastavitelné dveřní přihrádky...................................................62

Výměna zásobníku na zmrazené potraviny.......................................................63

Výměna výsuvného zásobníku.........................................................................65

Výměna LED horního osvětlení........................................................................66

Montáž horního LED osvětlení ............................................................67 Poznámky k opravě -Kombinace chladničky s mrazničkou 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana46od529O tomto dokumentu

1.1 Důležité informace

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- du s platnými předpisy o ekodesignu (platnými k 03/2021). Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí. V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v přípa- dě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí. Úroveň výstrahy Význam NEBEZPEČÍ Nedodržení výstražného upozornění způ- sobí smrt nebo vážná zranění. VÝSTRAHA Nedodržení výstražného upozornění mů- že způsobit smrt nebo vážná zranění. POZOR Nedodržení výstražného upozornění mů- že způsobit lehká zranění. POZOR! Nedodržení výstražného upozornění mů- že způsobit škody na majetku. Tabulka1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí: Symbol nebezpečí Význam Obecné výstražné upozornění Nebezpečí vycházející z elektrického na- pětí Nebezpečí výbuchu Nebezpečí pořezání Nebezpečí rozdrcení O tomto dokumentu 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana47od529Symbol nebezpečí Význam Nebezpečí spojené s horkými povrchy Nebezpečí vycházející ze silného elektro- magnetického pole Nebezpečí z neionizujícího záření Tabulka2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu. NEBEZPEČÍ Typ a zdroj nebezpečí! Možné důsledky nedodržení výstražného upozornění.

Opatření a zákazy eliminující nebezpečí. Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly: Obecný symbol Význam Uvedení zvláštního tipu (text nebo grafické vyjádření) Uvedení jednoduchého tipu (pouze text) Uvedení odkazu k videonávodu Obecný symbol Význam Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Uvedení výsledku Start Uvedení klávesy nebo tlačítka [00123456] Uvedení čísla materiálu Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) Tabulka3: Obecné symboly O tomto dokumentu 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana48od529Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo spe- cifických předpisů dané země. Nebezpečí poranění o ostré hrany! ¡ Používejte ochranné rukavice. Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi ¡ Používejte bezpečnostní obuv. ¡ Zajistěte těžké součásti před pádem. ¡ Nesahejte na pohyblivé součásti. Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ¡ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ¡ Nedotýkejte se modulů, včetně přípojek a vodičů. Bezpečnost 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana49od529Nástroje a pomůcky Označení Detaily Snímky Ochranná tkanina [00342013] 60cm x 50cm Plochý šroubovák Čepel 2,4mm x 0,4mm x 60mm, v sadě [00341820] Speciální nástroj [00342180] Přísavka [00342224] Ø50 mm Torx Bit TX20 [00340865] 6,3mm (1/4") Plochý šroubovák Čepel 10mm x 1,6mm x 200mm Nástroje a pomůcky 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana50od529Oprava

4.1 Výměna těsnění dvířek

Požadavek: Dvířka jsou otevřená.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

2. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění. Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžete dovření dvířek následně upravit. Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu- chu). Nejsou vadou výrobku. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana51od5291. Zkontrolujte, zda není poškozena drážka těsnění.

Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat. Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

4. Zatlačte horní a dolní rohy těsnění do drážky.

Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana52od5295. Postupně zatlačte do drážky celé těsnění. Těsnění dvířek je namontované. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana53od5294.2 Výměna madla dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] Plochý šroubovák Čepel 10mm x 1,6mm x 200mm Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).

2. Vyšroubujte dva šrouby (2).

3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté. Madlo druhých dvířek může být vyjmuto stejným způsobem.

4.2.2 Montáž madla dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana54od5294.3 Výměna horního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

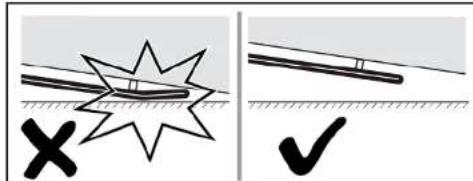

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

4.3.1 Vyjmutí horního závěsu dvířek

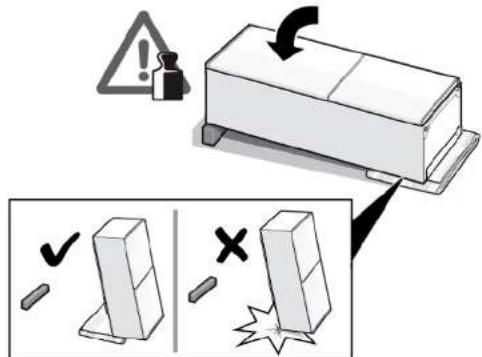

1. Položte spotřebič na zadní stranu.

Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana55od5292. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Otočte kryt závěsu (3).

4. Odstraňte kryt horního závěsu (4).

5. Vyšroubujte dva šrouby (5).

6. Vyjměte horní závěs (6).

Horní závěs je vyjmutý.

4.3.2 Montáž horního závěsu

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana56od5294.4 Výměna středního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Horní závěs dvířek je vyjmutý.

4.4.1 Vyjmutí středního závěsu dvířek

1. Vyjměte dvířka chladicí přihrádky (1).

2. Vyšroubujte dva šrouby (2).

3. Vyjměte střední závěs (3).

Střední závěs je vyjmutý.

4.4.2 Montáž středního závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana57od5294.5 Výměna dolního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Horní závěs je vyjmutý. Střední závěs je vyjmutý.

4.5.1 Vyjmutí spodního závěsu dvířek

1. Vyjměte dvířka mrazicí přihrádky (1).

2. Vyšroubujte šrouby (2).

3. Vytočte spodní závěs (3).

4. Vyjměte spodní závěs (4).

Spodní závěs dvířek je vyjmutý.

4.5.2 Montáž spodního závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana58od5294.6 Výměna odkládací plochy Požadavek: Dvířka jsou otevřená.

4.6.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu. Odkládací plocha je vyjmutá.

4.6.2 Montáž odkládací plochy

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana59od5294.7 Výměna držáku na láhve Požadavek: Dvířka jsou otevřená.

4.7.1 Vyjmutí držáku na láhve

Vytáhněte držák na láhve. Držák na láhve je vyjmutý.

4.7.2 Montáž držáku na láhve

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana60od5294.8 Výměna dveřní přihrádky Požadavek: Dvířka jsou otevřená.

4.8.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru. Dveřní přihrádka je vyjmutá.

4.8.2 Montáž dveřní přihrádky

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana61od5294.9 Výměna nastavitelné dveřní přihrádky Požadavek: Dvířka jsou otevřená.

4.9.1 Vyjmutí nastavitelné dveřní přihrádky

Posuňte výškově stavitelnou dveřní přihrádku nahoru, aby se uvolnila z držáku. Nastavitelná dveřní přihrádka je vyjmutá.

4.9.2 Montáž nastavitelné dveřní přihrádky

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana62od5294.10 Výměna zásobníku na zmrazené potraviny Požadavek: Dvířka jsou otevřená.

4.10.1 Vyjmutí zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).

2. Vyjměte zásobník na potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.10.2 Montáž zásobníku na zmrazené potraviny

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana63od5294.11 Výměna zásobníku Požadavek: Dvířka jsou otevřená.

4.11.1 Vyjmutí zásobníku

1. Vytáhněte spodní zásobník chladničky (1).

2. Vytáhněte horní zásobník chladničky (2).

Zásobníky jsou vyjmuté.

4.11.2 Montáž zásobníku

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana64od5294.12 Výměna výsuvného zásobníku Požadavek: Dvířka jsou otevřená.

4.12.1 Vyjmutí výsuvného zásobníku

1. Úplně vytáhněte výsuvný zásobník (1).

2. Vyjměte výsuvný zásobník (2).

Výsuvný zásobník je vyjmutý.

4.12.2 Montáž výsuvného zásobníku

Montáž proveďte v opačném sledu. Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana65od5294.13 Výměna LED horního osvětlení Speciální nástroje: Plochý šroubovák Čepel 2,4mm x 0,4mm x 60mm, v sadě [00341820] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář.

Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. Horní vnitřní kování je vyjmuto.

4.13.1 Vyjmutí LED osvětlení

1. Posuňte LED osvětlení k levé straně.

Elektrické připojení LED osvětlení je odpojené.

2. Uvolněte háky LED osvětlení.

Oprava 2021-03-10_9001631453 Copyright BSH Hausgeräte GmbH strana66od5293. Odstraňte LED osvětlení jeho posunutím dopředu. LED osvětlení je vyjmuté.

4.13.2 Montáž horního LED osvětlení
