NAUDOJIMO INSTRUKCIJA KGV362WEAS BOSCH

Tvertnes ir izņemtas.

Įspėjimų struktūra............................................................................312

Durelių tarpiklio įdėjimas..................................................................315

Viršutinio durelių vyrio uždėjimas .....................................................320

Vidurinių durelių vyrio uždėjimas......................................................321

Apatinio durelių vyrio uždėjimas.......................................................322

Butelių padėklo išėmimas ................................................................324

Butelių padėklo įdėjimas..................................................................324

Durelių lentynos įdėjimas ..................................................................325

Reguliuojamos durelių lentynos išėmimas..........................................326

Reguliuojamos durelių lentynos įdėjimas............................................326

Šaldytų maisto produktų talpyklos keitimas.....................................................327

Šaldytų maisto produktų talpyklos išėmimas ......................................327

Šaldytų maisto produktų talpyklos įdėjimas ........................................327

Ištraukiamos talpyklos įdėjimas .........................................................329

Viršutinės LED lemputės montavimas................................................331 Informacija apie remontą-Šaldymo prietaiso ir šaldiklio kombinacija 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.310iš529Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.311iš529Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo.

Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.312iš529Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. ¡ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus. Pavojus susižeisti į aštrias briaunas! ¡ Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių ¡ Avėkite apsauginius batus. ¡ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ¡ Neartinkite kūno dalių prie judančių konstrukcinių dalių. Rizika prietaiso saugai / veikimui! ¡ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ¡ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių. Sauga 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.313iš529Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Apsauginis audinys [00342013] 60cm x 50cm Atsuktuvas su įpjo- vomis Mentė 2,4mm x 0,4mm x 60mm, rinkinyje [00341820] Specialus įrankis [00342180] Siurbtukas [00342224] Ø50 mm „Torx“ antgalis TX20 [00340865] 6,3mm (1/4 col.) Atsuktuvas su įpjo- vomis Mentė 10mm x 1,6mm x 200mm Įrankiai ir pagalbinės priemonės 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.314iš529Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas. Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklį iš griovelio dešiniajame ir kairiajame kampe.

2. Ištraukite durelių tarpiklį iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklį bus galima naudoti ilgai. Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti. Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalin- gos ventiliacijai). Tai nėra gamybinis brokas. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.315iš5291. Patikrinkite griovelį, ar nėra tarpiklį galinčių pažeisti vietų.

Jei tarpiklio griovelis pažeistas. - Kreipkitės į klientų aptarnavimo tarnybą.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepa- veikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklį į prie- taisą, rekomenduojama jį ištiesinti. Pašildykite durelių tarpiklį plaukų džiovintuvu arba karštu vandeniu ir iš naujo su- teikite formą rankiniu būdu.

4. Įspauskite tarpiklio kampus viršuje ir apačioje į griovelį.

Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.316iš5295. Po truputį įspauskite į griovelį visą tarpiklį. Durelių tarpiklis įdėtas. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.317iš5294.2 Durelių rankenos keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] Atsuktuvas su įpjovomis Mentė 10mm x 1,6mm x 200mm Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtų gaubtelius (1).

2. Išsukite du varžtus (2).

3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta. Antrų durelių rankenėlę galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.318iš5294.3 Durelių viršutinio vyrio keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.3.1 Viršutinio durelių vyrio nuėmimas

1. Paguldykite prietaisą ant galinės pusės.

Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.319iš5292. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangtelį (2).

3. Pasukite vyrio dangtelį (3).

4. Nuimkite viršutinio vyrio dangtelį (4).

5. Išsukite du varžtus (5).

6. Nuimkite viršutinį vyrį (6).

Viršutinis vyris nuimtas.

4.3.2 Viršutinio durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.320iš5294.4 Vidurinio durelių vyrio keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Durelių viršutinis vyris nuimtas.

4.4.1 Vidurinio durelių vyrio nuėmimas

1. Nuimkite šaldytuvo skyriaus dureles (1).

2. Išsukite du varžtus (2).

3. Nuimkite vidurinį vyrį (3).

Vidurinis vyris nuimtas.

4.4.2 Vidurinių durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.321iš5294.5 Apatinio durelių vyrio keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.

Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės.

Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti.

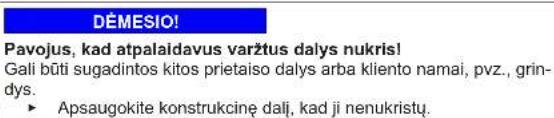

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Viršutinis vyris nuimtas. Vidurinis vyris nuimtas.

4.5.1 Apatinio durelių vyrio nuėmimas

1. Nuimkite šaldiklio skyriaus dureles (1).

2. Išsukite varžtą (2).

3. Pasukite apatinį vyrį į išorę (3).

4. Nuimkite apatinį vyrį (4).

Apatinis durelių vyris nuimtas.

4.5.2 Apatinio durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.322iš5294.6 Lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

Ištraukite lentyną. Lentyna išimta.

4.6.2 Lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.323iš5294.7 Butelių padėklo keitimas Reikalavimas. Durelės turi būti atidarytos.

4.7.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą. Butelių padėklas išimtas.

4.7.2 Butelių padėklo įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.324iš5294.8 Durelių lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.8.1 Durelių lentynos išėmimas

Pakelkite durelių lentyną į viršų. Durelių lentyna išimta.

4.8.2 Durelių lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.325iš5294.9 Reguliuojamos durelių lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.9.1 Reguliuojamos durelių lentynos išėmimas

Kelkite reguliuojamo aukščio durelių lentyną į viršų, kol ji atsifiksuos iš laikiklio. Reguliuojama durelių lentyna išimta.

4.9.2 Reguliuojamos durelių lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.326iš5294.10 Šaldytų maisto produktų talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.10.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).

2. Išimkite maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.10.2 Šaldytų maisto produktų talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.327iš5294.11 Talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.11.1 Talpyklos išėmimas

1. Ištraukite apatinę šaldytuvo talpyklą (1).

2. Ištraukite viršutinę šaldytuvo talpyklą (2).

4.11.2 Talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.328iš5294.12 Ištraukiamos talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išėmimas

1. Ištraukite ištraukiamą talpyklą iki pat galo (1).

2. Išimkite ištraukiamą talpyklą (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.329iš5294.13 Viršutinės LED keitimas Specialūs įrankiai. Atsuktuvas su įpjovomis Mentė 2,4mm x 0,4mm x 60mm, ri- nkinyje [00341820] Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai! PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos. Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.13.1 LED lemputės išėmimas

1. Perkelkite LED lemputę į kairę.

LED elektros jungtis turi būti atjungta.

2. Atleiskite LED lemputės kabliukus.

Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.330iš5293. Išimkite LED lemputę, perkeldami ją į priekį. LED lemputė išimta.

4.13.2 Viršutinės LED lemputės montavimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-03-10_9001631453 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.331iš529Om dette dokumentet......................................................................333
