Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsun Şi interdictül pentru prevenirea pericolulul.

Exempli umator prezinta un avertisment prvidoc electrocarea din cauza pleseler sub tensiune. Se mentioneazma satura necessitiesa pertu a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

In acest document sunt utilizez simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificarea unei recomandari speciale (text și/sau grafică)
o	Identificarea unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoia...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

Eorile care au loc in timpul reparatiilor efectuate la componentele electrice pot sa duca la electrocutari!
- Deconecta! aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a Incepe lucrarié.
- Dupa reparatie, this obligatore ejectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.

Pericol de ranire din cauza muchillor ascutite!

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă plată La mă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]	Φ-
Instrument special [00342180]
Ventuză [00342224]	Ø50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată La mă de 10 mm x 1,6 mm x 200 mm	Φ-

1. Indepartati garnitura usii din canelura colturilor din dreapta si stanga.

1. Demontati garnitura usi din canelură.

Garnitura uşii este demontata.

4.1.2 Montarea garniturii usii

i	Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile Sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificatç canalura pentru montarea garniturii si asiguratj-va că nu prezintă defecte.

1. Daca canalura pentru montarea garniturii prezintă defecte, este deteriorata. Contactati departamentul de service pentru clienti.

3

O deformare usoarā a gamiturii usi este normala si nu afectezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inainte de a o introduce in aparat.

Incalizi garnitura uşii cu un uscator de pār sau cu apā fierbinte ši remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale gamituri in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

Garnitura usii est me montata.

4.2 Inlocuirea manerului uşii

Scule speciale:

Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.

4.2.1 Demontarea manerului uşii

1. Demontati doua capace de suruburi (1).

2. Desurubati doua suruburi (2).

3. Demontati manerul usii (3).

Mainerul usii estedemontat.

Mainerul usi pursuant cea de-a doua u sa poate fi demontat in acela si mod.

4.2.2 Montarea manerului uşii

Operatia de demontare a usii aparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecylate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtati manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobir

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi

te!

Deteriorarea alter poriese ale aparatului sau a casei clientului, de exemplu.

partea de jos.

Fixati componenta impotrivacaderii.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

4.3.1 Demontarea balamalei de sus a usii

1. Asezati aparatul pe spate.

Repararea

2.1. Apasati capacul balamalei de sus pe ambele partj laterale (1).

1. Indepartatcapacul balamalei de sus (2).
2. Rotiti capacul balamalei (3)
3. Demontatci capacul balamalei de sus (4).
4. Deurubati doua suruburi (5).
5. Demontati balamaua de sus (6).

4.4 Inlocuirea balamalei din migloc a usii

Scule speciale:

Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtati manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din caza pleselor care cad pentru căşuruburile sunt slabi-

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu

rtea de jos.

Fixati componenta impotrivacaaderii.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

1. Scoateti usa compartmentului frigiderului (1).
2. Desurubati doua suruburi (2).
3. Scoateti balamaua din mijloc (3).

Balamau din milieuc este demontata.

4.4.2 Montarea balamalei din miñloc a usii

Montaúrmand procedure de demontare in ordine inversä.

Repararea

4.5 Inlocuirea balamalei de jos a uSii

Scule speciale:

• Operativa de demontare a usii aparatului trebuele efectuata numai de specialisti instrui.
  Pentru deplasarea aparatului sunt necesare doua persoane.
  Utilizati numai instrumente si echipamente adecate.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Purtati manusi de protecje.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi

te!

Accidente din cauza pieselor care cad.

Fixati componenta impotrivacaderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că suruburile sunt slâbl

te!

DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu, parte do jos.

Fixati componenta impotrivacaderii.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontata.
Balamaua din miiloc este demontata.

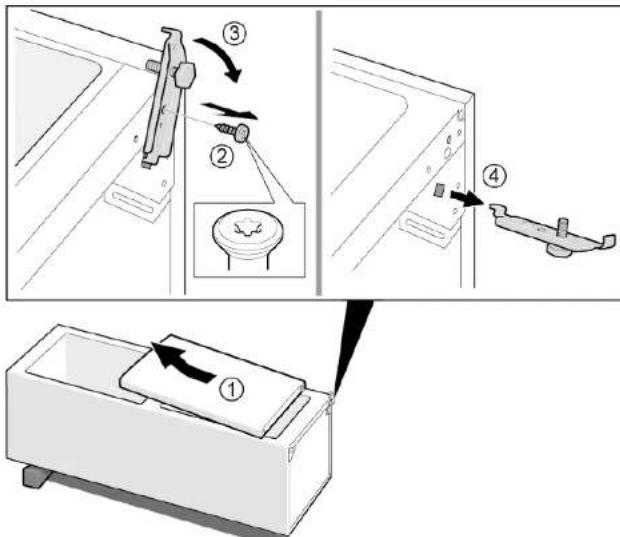

4.5.1 Demontarea balamalei de jos a usii

1. Scoateti usa compartmentului congelatorului (1).
2. Deşurubati Şurubul (2)
3. Rotiti sicoatei balamaua de sus (3).
4. Demontati balamaua dejos (4).

Balamaua de jos a usii este demontata.

4.5.2 Montarea balamalei de jos a usii

4.6 Repositionarea raftului

Cerinta:
Usa este beschia.

4.6.1 Demontarea raftului

Scoateti raftul.

Raftul este demontat.

4.6.2 Montarea raftului

4.7 Repositionarea suportului pentru sticle

Cerinta:
Usa este beschia.

4.7.1 Demontarea suportului pentru sticle

Trageti suportul pentru sticle pentru a-l scaote.

Suorul pentru sticle este demontat.

4.7.2 Montarea suportului pentru sticle

Montalú urmánd procedura de demontare in ordine inversá.

Repararea

4.8 Repoziptionarea raftului pentru ușa

4.8.1 Demontarea raftului pentru ușa

Ridicati raftul pentru usa.

Raftul pentru ușă este demontat.

4.8.2 Montarea raftului pentru ușa

4.9 Repozi tionare raftului pentru usa reglabil

4.9.1 Demontarea raftului pentru ușă reglabile

• Deplasati in sus raftul pentru ușă regil bil pe inaltime, până cand raftul pentru ușă este eliberat in suport.

Raftul de usa regabil este demontat.

4.9.2 Montarea raftului pentru ușă reglabil

Montaúurmánd procedura de demontare in ordine inversá.

Repararea

4.10 Repositionarea containerului pentru alimente ingheata

Cerinta:
Usa este deschisa.

4.10.1 Demontarea containerului pentru alimente ingheata

1.Extragei complet containerul pentru allimene ingheate (1).
2. Demontata containerul pentru alimente (2).

Containerul pentru alimente inghejate estdemontat.

4.10.2 Montarea containerului pentru alimente ingheata

4.11 Repositionarea containerului

Cerinta:

Usa este beschia.

4.11.1 Demontarea containerului

1. Demontati containerul de jos al frigiderului (1). 2. Demontati containerul de sus al frigiderului (2).

Containerele sunt demontate.

4.11.2 Montarea containerului

4.12 Repositionarea containerului extensibil

Cerinta:
Usa este deschisa.

4.12.1 Demontarea containerului extensibil

1.Extractejcompletencounterulextensibil(1).
2. Demontati containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montaú urmand procedura de demontare in ordine inversã.

Repararea

4.13 Inlocuirea lampii LED de sus

Scule speciale:

Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaobare

• Componentelele electrice trebuie reparate de câtre electricieni calificati.
• Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconecta† aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatille.

ATENTIONARE

Marginea ascuţite!

Ranire prin taiere

Purtat manusi de protecje.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.

4.13.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2.Decuplatc arligele lampii LED.

Repararea

1. Demontaji lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.7 Sige rafin din degistirlimesi

Onkopul:
Kaplaçık.

4.7.1 Sige rafinin cikartilmasi

Sise rafini disari cekin.

Sige rafi cikartilmisitr.

4.7.2 Sige rafinin takilmasi

4.8 Kapi rafin din degistirlimesi

Onkopul:
Kaplaçık.

4.8.1 Kapi rafinin cikartilmasi

Kapi rafini yukariya dokru kaldirn.

Kapirafi gikartulmistr.

4.8.2 Kapi rafinin takilmasi
