Typ výrobku	Kombinovaná chladnička s mrazničkou na vstavané
Značka	Bosch
Model	KIV86VSF0S
Vnútorné osvetlenie	LED vymeniteľné odborníkom
Chladnička	S poličkami z tvrdeného skla, zásuvkou na ovocie a zeleninu, priehradkou Cool-Fresh
Mraznička	S poličkami a nádobami na mrazené potraviny, výsuvnou policou
Dvere	Dvere s policami a nastaviteľnými pántmi
Tesnenie dverí	Vymeniteľné, tvarovateľné pre prispôsobenie
Elektrické napájanie	Sieťové pripojenie, 220-240 V, 50 Hz
Bezpečnosť	Odpojiť pred opravou, pokyny VDE 0701
Náhradné diely k dispozícii	Tesnenie dverí, pánty, police, nádoby, LED projektor, poličky
Opraviteľnosť	Navrhnutá na opravu spotrebiteľom podľa ekodizajnu
Údržba	Čistenie jemnou utierkou, žiadne abrazívne prostriedky
Hmotnosť (odhad)	Približne 65 kg
Rozmery (V x Š x H odhad)	177 x 54 x 55 cm
Hlučnosť (odhad)	38 dB
Klimatická trieda	SN-T
Celkový čistý objem (odhad)	280 L

Často kladené otázky - KIV86VSF0S BOSCH

Ako vymeniť tesnenie dverí?

Pri výmene tesnenia dverí otvorte dvere a staré tesnenie vyberte z drážky v rohoch. Nové tesnenie zohrejte fénom, aby sa mierne deformovalo, a potom ho zatlačte do drážky, začínajúc od rohov. Skontrolujte, či je drážka neporušená; ak je poškodená, kontaktujte zákaznícky servis.

Môžem sám vymeniť LED osvetlenie?

Nie, LED projektor smie vymeniť iba kvalifikovaný technik alebo zákaznícky servis. Spotrebič musí byť pred akýmkoľvek zásahom najmenej 60 sekúnd odpojený od siete. Hrozí riziko úrazu elektrickým prúdom.

Ako vybrať poličky z chladničky?

Pri vyberaní poličky otvorte dvere a ťahajte ju smerom dopredu, kým sa neodistí. Mierne ju zdvihnite, aby ste ju uvoľnili. Montáž sa vykonáva v opačnom poradí.

Čo robiť, ak dvere správne nezaprú?

Najprv skontrolujte tesnenie dverí: ak je opotrebované alebo deformované, vymeňte ho. Môžete tiež nastaviť pánty, ak sú nastaviteľné. Ak problém pretrváva, prečítajte si montážny návod alebo kontaktujte zákaznícky servis.

Ako vyčistiť zásuvku na ovocie a zeleninu?

Vyberte zásuvku úplným vytiahnutím dopredu. Umyte ju vlažnou vodou s jemným čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky. Pred vložením späť ju osušte.

Kde nájdem náhradné diely pre tento model?

Originálne náhradné diely Bosch sú k dispozícii u zákazníckeho servisu alebo u autorizovaných predajcov. Referencie dielov (napr. [00342013] pre ochrannú tkaninu) sú uvedené v návode.

Spotrebič vydáva nezvyčajný hluk, čo robiť?

Skontrolujte, či je spotrebič vyrovnaný a či nie je v kontakte s nábytkom. Normálne prevádzkové zvuky zahŕňajú kompresor a cirkuláciu chladiva. Ak je hluk nezvyčajný, odpojte spotrebič a kontaktujte odborníka.

Ako nastaviť teplotu?

Celý návod na používanie tu nie je podrobný, ale všeobecne termostat alebo dotykový displej umožňuje nastaviť teplotu chladničky a mrazničky. Pozrite si používateľskú príručku dodanú so spotrebičom.

Potraviny v chladničke mraznú, prečo?

Môže to byť spôsobené príliš nízkou teplotou alebo umiestnením potravín na zadnej stene. Skontrolujte nastavenie termostatu a cirkuláciu vzduchu. Neupchávajte vetracie štrbiny.

Môžem na opravu použiť neoriginálne diely?

Odporúča sa používať iba originálne náhradné diely, aby sa zaistila bezpečnosť a správne fungovanie. Použitie neoriginálnych dielov môže viesť k strate záruky a predstavuje riziko.

NÁVOD NA OBSLUHU KIV86VSF0S BOSCH

1.1 Dôležité informácie 459

1.1.1 Účel 459

1.2 Vysvetlenie symbolov 459

1.2.1 Úrovne nebezpečenstva.... 459

1.2.2 Symboly označujúce riziká 459

1.2.3 Štruktúra varovaní 460

Nástroje a pomôcky 462

Oprava 463

4.1 Výmena tesnenia dvierok.... 463

4.3 Výmena posuvného závesu 469

4.3.1 Odobratie posuvného závesu 469

4.4 Výmena poličky v dvierkach 471

4.4.1 Odobratie poličky v dvierkach 471

4.4.2 Montáž poličky do dvierok 471

4.5 Výmena odkladacej plochy.... 472

4.5.2 Montáž odkladacej plochy 472

4.6 Výmena výsuvnej police 473

4.6.1 Odobratie výsuvnej police 473

4.6.2 Montáž výsuvnej police 473

4.7 Výmena police mraziaceho priestoru 474

4.7.1 Odobratie police mraziaceho priestoru 474

4.7.2 Montáž police mraziaceho priestoru 474

4.11 Výmena nádoby cool-fresh 478

4.11.1 Odobratie nádoby cool-fresh 478

4.11.2 Montáž nádoby cool-fresh.... 478

4.12 Výmena výsuvnej nádoby.... 479

4.12.1 Odobratie výsuvnej nádoby.... 479

4.12.2 Montáž výsuvnej nádoby.... 479

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Špeciálny nástroj[00342180]

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

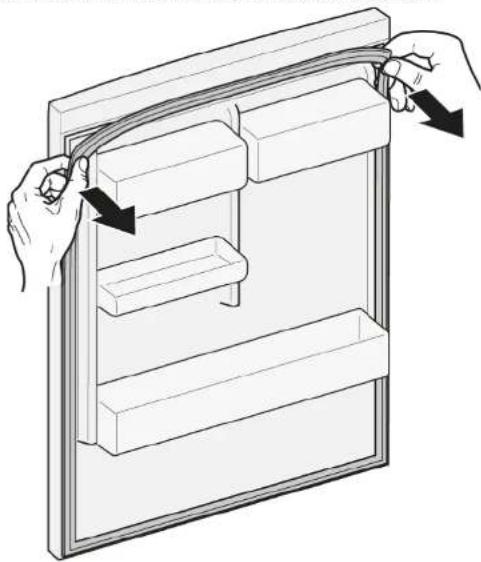

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drázky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

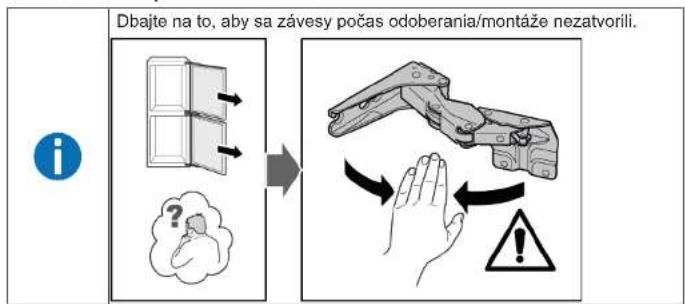

4.2.1 Odobratie plochého závesu

1. Odoberte štyri kryty závesu.


1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte horné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy horných dvierok sú odobraté.

1. 1. Uvol'nite štyri skrutky (1).

2. Vysuňte a odoberte spodné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy spodných dvierok sú odobraté.

Oprava

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte horný záves horných dvierok (2).

3. Odoberte horné dvierka (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves spodných dvierok (5).
6. Odoberte spodné dvierka (6).

1. 1. Odoberte štyri skrutky (1).
2. Odoberte spodné závesy

4.4 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.5 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.5.2 Montáž odkladacej plochy

4.6 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.6.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

4.6.2 Montáž výsuvnej police

Dvierka sú otvorené.

4.7.1 Odobratie police mraziaceho priestoru

Vysuňte policu mraziaceho priestoru.

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

Dvierka sú otvorené.

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.11 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.12 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.12.1 Odobratie výsuvnej nádoby

1. Výsuvnú nádobu nakloňte dopredu (1).
2. Odoberte výsuvnú nádobu (2)

4.12.2 Montáž výsuvnej nádoby

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.13.1 Odoberanie bodového LED svetla
