Type de produit	Réfrigérateur-congélateur combiné encastrable
Marque	Bosch
Modèle	KIV86VSF0S
Éclairage intérieur	LED remplaçable par un professionnel
Compartiment réfrigérateur	Avec clayettes en verre, bac à fruits et légumes, bac Cool-Fresh
Compartiment congélateur	Avec clayettes et bacs pour aliments congelés, tablette télescopique
Portes	Portes avec étagères et charnières réglables
Joint de porte	Remplaçable, déformable pour s'adapter
Alimentation électrique	Raccordement secteur, 220-240 V, 50 Hz
Sécurité	Débrancher avant réparation, consignes VDE 0701
Pieces détachées disponibles	Joint de porte, charnières, étagères, bacs, projecteur LED, clayettes
Réparabilité	Conçue pour réparation par le consommateur selon éco-conception
Entretien	Nettoyage avec chiffon doux, pas d'abrasifs
Poids (estimé)	Environ 65 kg
Dimensions (H x L x P estimées)	177 x 54 x 55 cm
Niveau sonore (estimé)	38 dB
Classe climatique	SN-T
Volume total net (estimé)	280 L

FOIRE AUX QUESTIONS - KIV86VSF0S BOSCH

Comment remplacer le joint de porte ?

Pour remplacer le joint de porte, ouvrez la porte et retirez l'ancien joint en le sortant de la rainure dans les coins. Réchauffez le nouveau joint avec un sèche-cheveux pour le déformer légèrement, puis poussez-le dans la rainure en commençant par les coins. Assurez-vous que la rainure est intacte ; si elle est endommagée, contactez le service après-vente.

Puis-je remplacer moi-même l'éclairage LED ?

Non, le projecteur LED ne doit être remplacé que par un technicien qualifié ou le service après-vente. L'appareil doit être débranché au moins 60 secondes avant toute intervention. Des risques d'électrocution existent.

Comment retirer les clayettes du réfrigérateur ?

Pour retirer une clayette, ouvrez la porte et tirez la clayette vers l'avant jusqu'à ce qu'elle se déverrouille. Soulevez-la légèrement pour la dégager. Le montage se fait dans l'ordre inverse.

Que faire si la porte ne ferme pas correctement ?

Vérifiez d'abord le joint de porte : s'il est usé ou déformé, remplacez-le. Vous pouvez aussi ajuster les charnières si elles sont réglables. Si le problème persiste, consultez la notice de montage ou contactez le SAV.

Comment nettoyer le bac à fruits et légumes ?

Retirez le bac en le tirant complètement vers l'avant. Lavez-le à l'eau tiède avec un détergent doux. Ne pas utiliser de produits abrasifs. Séchez-le avant de le remettre en place.

Où puis-je trouver des pièces détachées pour ce modèle ?

Les pièces détachées originales Bosch sont disponibles auprès du service après-vente ou de revendeurs agréés. Les références des pièces (ex: [00342013] pour le tissu de protection) sont indiquées dans la notice.

L'appareil fait un bruit inhabituel, que faire ?

Vérifiez qu'il est bien de niveau et qu'il n'est pas en contact avec des meubles. Les bruits de fonctionnement normaux incluent le compresseur et la circulation du réfrigérant. Si le bruit est anormal, débranchez l'appareil et contactez un professionnel.

Comment régler la température ?

La notice d'utilisation complète n'est pas détaillée ici, mais généralement, un thermostat ou un écran tactile permet de régler la température du réfrigérateur et du congélateur. Consultez le guide d'utilisation fourni avec l'appareil.

Les aliments gèlent dans le réfrigérateur, pourquoi ?

Cela peut être dû à une température trop basse ou à un placement d'aliments contre la paroi arrière. Vérifiez le réglage du thermostat et la circulation d'air. Ne bloquez pas les fentes de ventilation.

Puis utiliser des pièces non originales pour la réparation ?

Il est recommandé d'utiliser uniquement des pièces détachées d'origine pour garantir la sécurité et le bon fonctionnement. L'utilisation de pièces non conformes peut annuler la garantie et présenter des risques.

MODE D'EMPLOI KIV86VSF0S BOSCH

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 195

1.1 Informations importantes.... 195

1.1.1 Objectif 195

1.2 Explication des symboles.... 195

1.2.1 Niveaux de risque 195

1.2.2 Symboles de danger 195

1.2.3 Structure des indications d'avertissement 196

1.2.4 Symboles généraux 196

Sécurité.... 197

2.1 Consignes de sécurité générales.... 197

2.1.1 Tous les appareils électroménagers.... 197

Outils et aides....198

Réparation 199

4.1 Remplacer le joint de porte 199

4.1.1 Retirer le joint de porte 199

4.1.2 Monter le joint de porte.... 199

4.2 Remplacer la charnière plate.... 202

4.2.1 Retirer la charnière plate 202

4.2.2 Monter la charnière plate.... 204

4.3 Remplacer la charnière à glissière....205

4.3.1 Démonter la charnière à glissière.... 205

4.3.2 Monter la charnière à glissière 206

4.4 Remplacer l'étagère de la porte.... 207

4.4.1 Retirer l'étagère de la porte.... 207

4.4.2 Monter l'étagère de la porte 207

4.5 Remplacer la tablette....208

4.5.1 Retirer la tablette....208

4.5.2 Monter la tablette 208

4.6 Remplacer la tablette télescopique 209

4.6.1 Retirer la tablette télescopique....209

4.6.2 Monter la tablette télescopique 209

4.7 Remplacer la tablette du compartiment congélateur.... 210

4.7.1 Retirer la tablette du compartiment congélateur 210

4.7.2 Monter la tablette du compartiment congélateur.... 210

4.8 Remplacer le bac d'aliments congelés....211

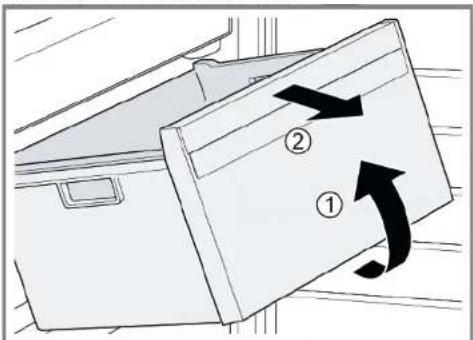

4.8.1 Retirer le bac d'aliments congelés 211

4.8.2 Monter le bac d'aliments congelés.... 211

4.9 Remplacer le bac de fruits et légumes.... 212

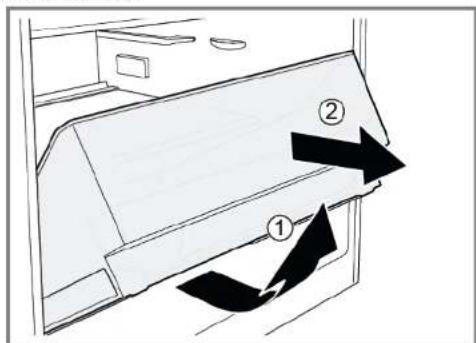

4.9.1 Retirer le bac de fruits et légumes 212

4.9.2 Monter le bac de fruits et légumes 212

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 213

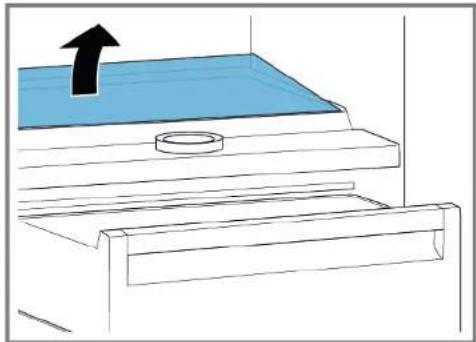

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes..... 213

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 213

4.11 Remplacer le bac cool-fresh 214

4.11.1 Retirer le bac cool-fresh.... 214

4.11.2 Monter le bac cool-fresh.... 214

4.12 Remplacer le bac télescopique 215

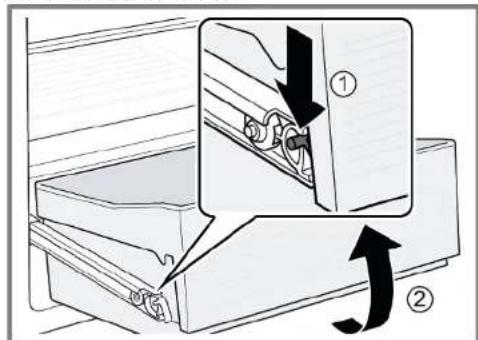

4.12.1 Extraire le bac télescopique 215

4.12.2 Monter le bac télescopique 215

4.13 Changer le projecteur LED 216

4.13.1 Démontage du projecteur LED 216

4.13.2 Monter le projecteur LED 217

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

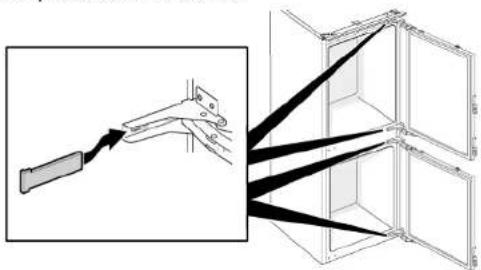

1. Retirer quatre caches de charnière.

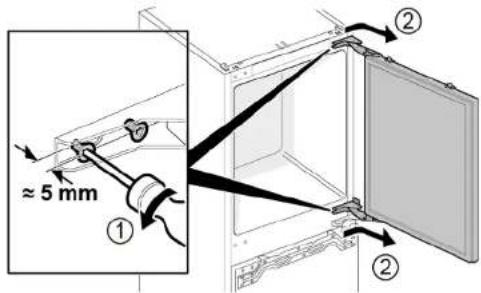

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

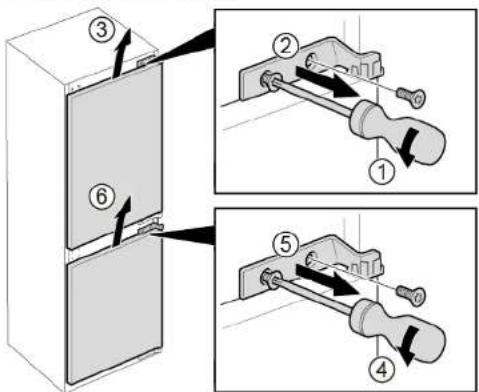

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure de la porte inférieure (5).
6. Retirer la porte inférieure (6).

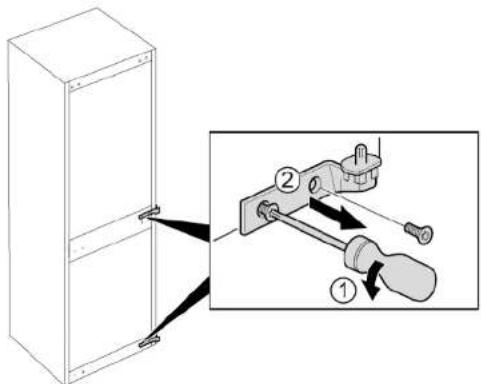

1. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

4.9.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→212

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.12.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.12.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.13.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.13.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Auglu un dârzenu tvertnes nomaina

Prasība:
