Typ produktu	Wbudowana lodówko-zamrażarka kombinowana
Marka	Bosch
Model	KIV86VSF0S
Oświetlenie wewnętrzne	Wymienna przez profesjonalistę dioda LED
Komora chłodziarki	Z półkami szklanymi, pojemnikiem na owoce i warzywa, pojemnikiem Cool-Fresh
Komora zamrażarki	Z półkami i pojemnikami na mrożonki, wysuwaną półką
Drzwi	Drzwi z półkami i regulowanymi zawiasami
Uszczelka drzwi	Wymienna, odkształcalna dopasowująca się
Zasilanie elektryczne	Podłączenie sieciowe, 220-240 V, 50 Hz
Bezpieczeństwo	Odłączyć przed naprawą, instrukcje VDE 0701
Dostępne części zamienne	Uszczelka drzwi, zawiasy, półki, pojemniki, projektor LED, półki
Możliwość naprawy	Zaprojektowana do naprawy przez konsumenta zgodnie z ekoprojektem
Konserwacja	Czyszczenie miękką ściereczką, bez środków ściernych
Waga (szacunkowa)	Około 65 kg
Wymiary (W x S x G szacunkowe)	177 x 54 x 55 cm
Poziom hałasu (szacunkowy)	38 dB
Klasa klimatyczna	SN-T
Całkowita pojemność netto (szacunkowa)	280 L

Często zadawane pytania - KIV86VSF0S BOSCH

Jak wymienić uszczelkę drzwi?

Aby wymienić uszczelkę drzwi, otwórz drzwi i wyjmij starą uszczelkę, wyciągając ją z rowka w narożnikach. Ogrzej nową uszczelkę suszarką do włosów, aby lekko ją odkształcić, a następnie wsuń ją w rowek, zaczynając od narożników. Upewnij się, że rowek jest nienaruszony; jeśli jest uszkodzony, skontaktuj się z serwisem.

Czy mogę samodzielnie wymienić oświetlenie LED?

Nie, projektor LED może być wymieniany tylko przez wykwalifikowanego technika lub serwis. Urządzenie należy odłączyć na co najmniej 60 sekund przed jakąkolwiek interwencją. Istnieje ryzyko porażenia prądem.

Jak wyjąć półki z lodówki?

Aby wyjąć półkę, otwórz drzwi i pociągnij półkę do przodu, aż się odblokuje. Lekko ją unieś, aby ją wyjąć. Montaż odbywa się w odwrotnej kolejności.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Najpierw sprawdź uszczelkę drzwi: jeśli jest zużyta lub odkształcona, wymień ją. Możesz również wyregulować zawiasy, jeśli są regulowane. Jeśli problem nadal występuje, zapoznaj się z instrukcją montażu lub skontaktuj się z serwisem.

Jak wyczyścić pojemnik na owoce i warzywa?

Wyjmij pojemnik, ciągnąc go całkowicie do przodu. Umyj go ciepłą wodą z łagodnym detergentem. Nie używaj środków ściernych. Wysusz go przed ponownym umieszczeniem.

Gdzie mogę znaleźć części zamienne do tego modelu?

Oryginalne części zamienne Bosch są dostępne w serwisie lub u autoryzowanych sprzedawców. Numery części (np. [00342013] dla tkaniny ochronnej) są podane w instrukcji.

Urządzenie wydaje niezwykły hałas, co robić?

Sprawdź, czy urządzenie jest wypoziomowane i nie styka się z meblami. Normalne odgłosy pracy obejmują kompresor i cyrkulację czynnika chłodniczego. Jeśli hałas jest nietypowy, odłącz urządzenie i skontaktuj się z profesjonalistą.

Jak ustawić temperaturę?

Pełna instrukcja obsługi nie jest tutaj szczegółowo opisana, ale ogólnie termostat lub ekran dotykowy umożliwia ustawienie temperatury w lodówce i zamrażarce. Zapoznaj się z instrukcją obsługi dostarczoną z urządzeniem.

Żywność zamarza w lodówce, dlaczego?

Może to być spowodowane zbyt niską temperaturą lub umieszczeniem żywności przy tylnej ścianie. Sprawdź ustawienie termostatu i cyrkulację powietrza. Nie blokuj szczelin wentylacyjnych.

Czy mogę użyć nieoryginalnych części do naprawy?

Zaleca się używanie wyłącznie oryginalnych części zamiennych, aby zapewnić bezpieczeństwo i prawidłowe działanie. Użycie niezgodnych części może unieważnić gwarancję i stwarzać zagrożenie.

INSTRUKCJA OBSŁUGI KIV86VSF0S BOSCH

4.5 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 387

1.1 Waźne informacje 387

1.1.1 Cel dokumentu 387

1.2 Objąśnienie symboli ostrzegawczych.... 387

1.2.1 Oznaczenie poziomów niebezpieczeństwa 387

1.2.2 Symbole ostrzegawcze 387

1.2.3 Budowa ostrzeżeń 388

1.2.4 Ogólne symbole 388

Bezpieczeństwo....3

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 389

2.1.1 Wszystkie sprzęty gospodarstwa domowego 389

Narzędzia i pomoce techniczne.... 390

Naprawy....391

4.1 Wymiana uszczelki drzwiczek 391

4.1.1 Demontaż uszczelki drzwiczek.... 391

4.1.2 Montaż uszczelki drzwiczek 391

4.2 Wymiana zawiasu płaskiego 394

4.2.1 Demontaż zawiasu płaskiego.... 394

4.2.2 Montaż zawiasu płaskiego....396

4.3 Wymiana zawiasu suwakowego 397

4.3.1 Demontaż zawiasu suwakowego 397

4.3.2 Montaż zawiasu suwakowego.... 398

4.4 Wymiana półki drzwiczek 399

4.4.1 Demontaż półki drzwiczek 399

4.4.2 Montaż półki drzwiczek 399

4.5 Wymiana półki.... 400

4.5.1 Demontaż półki.... 400

4.5.2 Montaż polki 400

4.6 Wymiana polki wysuwanej 401

4.6.1 Demontaż półki wysuwanej.... 401

4.6.2 Montaż półki wysuwanej.... 401

4.7 Wymiana półki komory zamrażarki.... 402

4.7.1 Demontaż półki komory zamrażarki.... 402

4.7.2 Montaż półki komory zamrażarki 402

4.8 Wymiana pojemnika na mrożoną żywność 403

4.8.1 Demontaż pojemnika na mrożoną żywność.... 403

4.8.2 Montaż pojemnika na mrożoną żywność 403

4.9 Wymiana pojemnika na owoce i warzywa.... 404

4.9.1 Demontaż pojemnika na owoce i warzywa 404

4.9.2 Montaż pojemnika na owoce i warzywa 404

4.10 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa .... 405

4.10.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa...... 405

4.10.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa.... 405

4.11 Wymiana pojemnika chłodzącego na świeże artykuły.... 406

4.11.1 Demontaż pojemnika chłodzącego na świeże artykuły 406

4.11.2 Montaż pojemnika chłodzącego na świeże artykuły 406

4.12 Wymiana pojemnika wysuwanego.... 407

4.12.1 Demontaż pojemnika wysuwanego.... 407

4.12.2 Montaż pojemnika wysuwanego 407

4.13 Wymiana oświetlenia punktowego LED 408

4.13.1 Demontaż oświetlenia punktowego LED 408

4.13.2 Montaż oświetlenia punktowego LED....409

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[T87X]		Identyfikacja prostej wskazówki (tylko tekst)
		Identyfikacja linku do pliku wideo
[770K]		Identyfikacja narzędzi
[4CA1]		Identyfikacja wstępnych warunków
[2ZWCK]		Identyfikacja warunku (jeżeli)
		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego


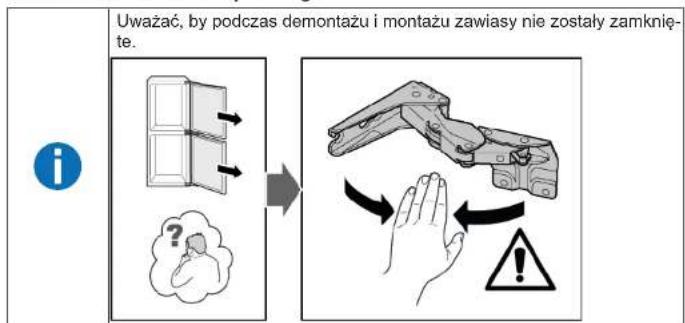

    A["Start"] --> B{Uważać, by podczas demontażu i montażu zawiasy nie zostały zamknięte.}
    B --> C["Hand gesture: open window with arrows, question mark, and thought bubble"]
    C --> D["Manual grip: hand holding a wrench, hand pressing a hand gesture with warning symbol"]
    D --> E["Warning symbol: hand with hand gesture, hand pointing to a warning sign"]

1. Wyjąć cztery osłony zawiasów.


1. 1. Poluzować cztery śruby (1).

2. Wysunąć i wyjąć drzwiczki górne (2).

1. 1. Wykręcić cztery śruby (1).

2. Wyjąć zawiasy (2).

Zawiasy górnych drzwiczek są wymontowane.

1. 1. Poluzować cztery śruby (1).

2. Wysunąć i wyjąć dolne drzwiczki (2).

1. 1. Wykręcić cztery śruby (1).

2. Wyjąć zawiasy (2).

Zawiasy dolnych drzwiczek są wymontowane.

Naprawy

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki mebla zostały odlączone od drzwiczek urządzenia. Patrz instrukcja montażu.

4.3.1 Demontaż zawiasu suwakowego

1. 1. Wykręcić dwie śruby (1).

2. Wyjąć zawias górny drzwiczek górnych (2).

3. Wyjąć drzwiczki górne (3).
4. Wykręcić dwie śruby (4)
5. Wyjąć zawias górny drzwiczek dolnych (5).
6. Wyjąć drzwiczki dolne (6).

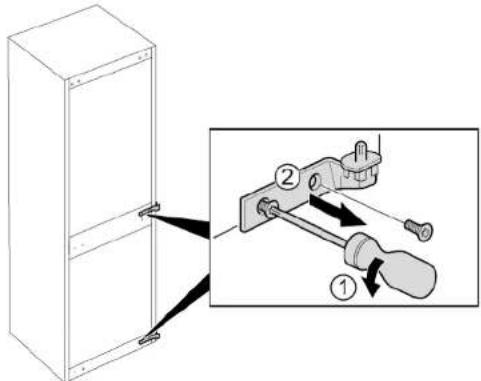

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy dolne (2)

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.4.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.6.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki komory zamrażarki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki komory zamrażarki

Wyciągnąć półkę komory zamrażarki.

Półka komory zamrażarki zostałaione.

4.7.2 Montaż półki komory zamrażarki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.9.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→404

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wy- jąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.10.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.11.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika wysuwanego

1. Przechylić pojemnik wysuwany do przodu (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.12.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.13.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.13.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 463

4.1.2 Montáž tesnenia dvierok.... 463

4.5.1 Odobratie odkładacej plochy.... 472

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
