BRUKSANVISNING GSN36BIEP BOSCH
Byta dörrens övre gångjärn (dörr med display) ..............................................513
Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekode- signbestämmelser (som gäller 03/2021). De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker. Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.
1.2 Symbolförklaringar
Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är. Varningsnivå Innebörd FARA! Om inte varningsmeddelandet följs kom- mer det att leda till dödsfall eller allvarliga personskador. VARNING! Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person- skador. FÖRSIKTIGT! Om inte varningsmeddelandet följs kan det leda till lättare personskador. OBS! Om inte varningsmeddelandet följs kan det leda till materialskador. Grafik1: Faronivåer
Risksymboler är symboler som visar typen av fara. Följande risksymboler används i detta dokument: Risksymbol Innebörd Allmänt varningsmeddelande Fara på grund av elektrisk spänning Explosionsrisk Fara för skärskador Fara för krosskador Om detta dokument 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida501av543Risksymbol Innebörd Fara på grund av heta ytor Fara på grund av starka magnetfält Fara på grund av icke-joniserande strål- ning Grafik2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur. FARA! Farans typ och ursprung! Möjliga konsekvenser av att faran/varningen ignoreras.
Åtgärder och förbud för att förebygga faran. Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar
Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.
1.2.4 Allmänna symboler
Följande allmänna symboler används i detta dokument: Allm. symbol Innebörd Identifiering av ett särskilt tips (text och/el- ler bild) Identifiering av ett enkelt tips (endast text) Allm. symbol Innebörd Identifiering av en länk till en videohand- ledning Identifiering av verktyg som behövs Identifiering av villkor som måste vara uppfyllda Identifiering av ett tillstånd (om ..., så ...) Identifiering av ett resultat Start Identifiering av en tangent eller knapp [00123456] Identifiering av ett materialnummer Status Identifiering av text/fönster som visas (i maskinens display) Grafik3: Allmänna symboler Om detta dokument 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida502av543Säkerhet
2.1 Allmänna säkerhetsanvisningar
2.1.1 Alla hushållsmaskiner
Risk för elstötar på grund av strömförande delar! ¡ Fel vid reparationer som berör elkomponenter kan orsaka elstötar! ¡ Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. ¡ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. Risk för personskador på grund av vassa kanter! ¡ Använd skyddshandskar. Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter ¡ Använd skyddsskor. ¡ Säkra tunga komponenter så att de inte faller ner. ¡ Stick inte in kroppsdelar i rörliga komponenter. Risk för maskinens säkerhet/funktion! ¡ Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! ¡ Rör inte modulerna samt anslutningar och strömförande ledningar. Säkerhet 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida503av543Verktyg och hjälpmedel Beteckning Detaljer Bilder Skyddstrasa [00342013] 60cm x 50cm Phillips-skruvmejsel PH2 Torxbits TX20 [00340865] 6,3mm (1/4") Spårskruvmejsel Blad 2,4mm x 0.4mm x 60mm, i kitet [00341820] Verktyg och hjälpmedel 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida504av543Reparation
4.1 Byta dörrpackning
Förutsättning: Dörren är öppen.
4.1.1 Ta bort dörrpackning
1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.
2. Dra ut dörrpackningen från spåret.
Den nya dörrpackningens tjocklek kan avvika något från den gamla dörr- packningens tjocklek. Detta kommer inte påverka stängningsegenska- perna eller funktionen långsiktigt. Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du opti- mera stängningsegenskaperna senare. Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida505av5431. Kontrollera om spåret för packningen har skador.
Om spåret för packningen är skadat: - Kontakta kundtjänst.
Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörr- packningen innan den sätts in i apparaten. Värm dörrpackningen med en hårtork eller hett vatten och forma om den med hän- derna.
4. Tryck in packningens hörn längst upp och längst ner i spåret.
Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida506av5435. Tryck in hela packningen i spåret bit för bit. Dörrpackningen är monterad. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida507av5434.2 Byta dörrhandtag Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] Spårskruvmejsel Blad 10mm x 1,6mm x 200mm Förutsättning: Apparaten är bortkopplad från strömförsörjning. Dörren är öppen.
1. Ta bort de två skruvhättorna (1).
2. Skruva ur de två skruvarna (2).
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida508av5434.3 Byta Easy opening handle Nödvändiga verktyg: Phillips-skruvmejsel PH2 Förutsättning: Apparaten är bortkopplad från strömförsörjning. Dörren är öppen.
1. Ta bort skyddet för Easy opening handle (1).
2. Skruva ur de två skruvarna (2).

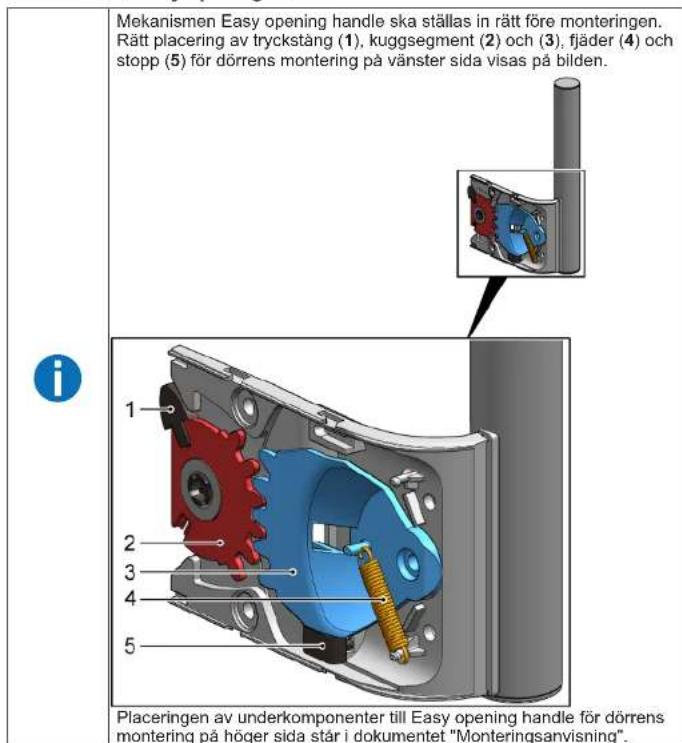

Mekanismen Easy opening handle ska ställas in rätt före monteringen. Rätt placering av tryckstång (1), kuggsegment (2) och (3), fjäder (4) och stopp (5) för dörrens montering på vänster sida visas på bilden. Placeringen av underkomponenter till Easy opening handle för dörrens montering på höger sida står i dokumentet "Monteringsanvisning".
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida509av5434.4 Byta dörrens övre gångjärn Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador
Låt endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning. FÖRSIKTIGT! Vassa kanter! Skärskador
Använd skyddshandskar. VARNING! Lutande maskiner kan glida! Frakturer/krosskador
Säkra maskiner så att de inte kan glida. FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar.
Säkra komponenter så att de inte faller ner. OBS! Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.
Säkra komponenter så att de inte faller ner. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort.
4.4.1 Ta bort dörrens gångjärn
Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida510av5431. Lägg ner apparaten på baksidan.
2. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).
2. Flytta ut det övre gångjärnsskyddet (2).
3. Ta bort det övre gångjärnsskyddet (3).
Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida511av5433. 1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).
Dörrens övre gångjärn har tagits bort.
4.4.2 Montera dörrens gångjärn
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida512av5434.5 Byta dörrens övre gångjärn (dörr med display) Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador
Låt endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning. FÖRSIKTIGT! Vassa kanter! Skärskador
Använd skyddshandskar. VARNING! Lutande maskiner kan glida! Frakturer/krosskador
Säkra maskiner så att de inte kan glida. FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar.
Säkra komponenter så att de inte faller ner. OBS! Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.
Säkra komponenter så att de inte faller ner. FARA! Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer
Elektriska delar ska repareras av behörig elektriker.
Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar
Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida513av5434.5.1 Ta bort dörrens gångjärn
1. Lägg ner apparaten på baksidan.
Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida514av5432. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).
2. Flytta ut det övre gångjärnsskyddet (2).
3. Ta bort det övre gångjärnsskyddet (3).
3. 1. Ta bort kabelboxhöljet (1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de två skruvarna (4).
5. Ta bort det övre gångjärnet (5).
Dörrens övre gångjärn har tagits bort.
4.5.2 Montera dörrens gångjärn
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida515av5434.6 Byta dörrens nedre gångjärn Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador
Låt endast utbildad personal ta bort dörren från apparaten.
Det krävs två personer för att flytta apparaten.
Använd endast passande verktyg och utrustning. FÖRSIKTIGT! Vassa kanter! Skärskador
Använd skyddshandskar. VARNING! Lutande maskiner kan glida! Frakturer/krosskador
Säkra maskiner så att de inte kan glida. FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar.
Säkra komponenter så att de inte faller ner. OBS! Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.
Säkra komponenter så att de inte faller ner. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort. Apparaten ligger på baksidan. Det övre gångjärnet har tagits bort.→513
4.6.1 Byta dörrens nedre gångjärn
2. Vrid ut det nedre gångjärnet (2).
3. Ta bort det nedre gångjärnet (3).
Det nedre gångjärnet har tagits bort.
4.6.2 Montera dörrens nedre gångjärn
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida516av5434.7 Byta hylla Förutsättning: Dörren är öppen.
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida517av5434.8 Byta fack för frysta matvaror Förutsättning: Dörren är öppen.
4.8.1 Ta bort fack för frysta matvaror
1. Dra ut facket för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).
Facket för frysta matvaror har tagits bort.
4.8.2 Montera fack för frysta matvaror
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida518av5434.9 Byta ismaskin Förutsättning: Dörren är öppen.
1. Dra ut hyllan med facket för frysta matvaror med ismaskin (1).
Montera i omvänd ordning. Reparation 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida519av5434.10 Byta översta LED-lampan Nödvändiga verktyg: Spårskruvmejsel Blad 2,4mm x 0.4mm x 60mm, i ki- tet [00341820] Din apparat har en underhållsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker! FARA! Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer
Elektriska delar ska repareras av behörig elektriker.
Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar
Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas. FÖRSIKTIGT! Vassa kanter! Skärskador
Använd skyddshandskar. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. Tillbehör överst inuti apparaten har tagits bort.
4.10.1 Ta bort LED-lampan
1. Flytta LED-lampan åt vänster.
LED-lampans elanslutning är bortkopplad.
