NÁVOD K OBSLUZE GSN36BIEP BOSCH

Výměna těsnění dvířek ..................................................................................52

Vyjmutí těsnění dvířek.......................................................................52

Montáž těsnění dvířek .......................................................................52

Výměna horního závěsu dvířek ......................................................................57

Odstranění závěsu dvířek..................................................................57

Výměna horního závěsu dvířek (dvířka s ukazatelem) .....................................60

Odstranění závěsu dvířek..................................................................61

Výměna dolního závěsu dvířek.......................................................................63

Výměna dolního závěsu dvířek ..........................................................63

Montáž spodního závěsu dvířek.........................................................64

Výměna zásobníku na zmrazené potraviny.......................................................66

Výměna LED horního osvětlení........................................................................68

Montáž horního LED osvětlení ............................................................69 Poznámky k opravě -Mraznička 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana47od543O tomto dokumentu

1.1 Důležité informace

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- du s platnými předpisy o ekodesignu (platnými k 03/2021). Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí. V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v přípa- dě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí. Úroveň výstrahy Význam NEBEZPEČÍ Nedodržení výstražného upozornění způ- sobí smrt nebo vážná zranění. VÝSTRAHA Nedodržení výstražného upozornění mů- že způsobit smrt nebo vážná zranění. POZOR Nedodržení výstražného upozornění mů- že způsobit lehká zranění. POZOR! Nedodržení výstražného upozornění mů- že způsobit škody na majetku. Tabulka1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí: Symbol nebezpečí Význam Obecné výstražné upozornění Nebezpečí vycházející z elektrického na- pětí Nebezpečí výbuchu Nebezpečí pořezání Nebezpečí rozdrcení O tomto dokumentu 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana48od543Symbol nebezpečí Význam Nebezpečí spojené s horkými povrchy Nebezpečí vycházející ze silného elektro- magnetického pole Nebezpečí z neionizujícího záření Tabulka2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu. NEBEZPEČÍ Typ a zdroj nebezpečí! Možné důsledky nedodržení výstražného upozornění.

Opatření a zákazy eliminující nebezpečí. Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly: Obecný symbol Význam Uvedení zvláštního tipu (text nebo grafické vyjádření) Uvedení jednoduchého tipu (pouze text) Uvedení odkazu k videonávodu Obecný symbol Význam Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Uvedení výsledku Start Uvedení klávesy nebo tlačítka [00123456] Uvedení čísla materiálu Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) Tabulka3: Obecné symboly O tomto dokumentu 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana49od543Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo spe- cifických předpisů dané země. Nebezpečí poranění o ostré hrany! ¡ Používejte ochranné rukavice. Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi ¡ Používejte bezpečnostní obuv. ¡ Zajistěte těžké součásti před pádem. ¡ Nesahejte na pohyblivé součásti. Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ¡ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ¡ Nedotýkejte se modulů, včetně přípojek a vodičů. Bezpečnost 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana50od543Nástroje a pomůcky Označení Detaily Snímky Ochranná tkanina [00342013] 60cm x 50cm Šroubovák Phillips PH2 Torx Bit TX20 [00340865] 6,3mm (1/4") Plochý šroubovák Čepel 2,4mm x 0,4mm x 60mm, v sadě [00341820] Nástroje a pomůcky 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana51od543Oprava

4.1 Výměna těsnění dvířek

Požadavek: Dvířka jsou otevřená.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

2. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění. Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžete dovření dvířek následně upravit. Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu- chu). Nejsou vadou výrobku. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana52od5431. Zkontrolujte, zda není poškozena drážka těsnění.

Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat. Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

4. Zatlačte horní a dolní rohy těsnění do drážky.

Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana53od5435. Postupně zatlačte do drážky celé těsnění. Těsnění dvířek je namontované. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana54od5434.2 Výměna madla dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] Plochý šroubovák Čepel 10mm x 1,6mm x 200mm Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).

2. Vyšroubujte dva šrouby (2).

3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté.

4.2.2 Montáž madla dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana55od5434.3 Výměna Easy opening handle Speciální nástroje: Šroubovák Phillips PH2 Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená.

2. Vyšroubujte dva šrouby (2).

Easy opening handle je odstraněné.

4.3.2 Montáž Easy opening handle

Mechanismus Easy opening handle musí být před montáží správně se- řízený. Na obrázku je znázorněno správné uspořádání táhla (1), ozubeného kvadrantu (2) a (3), pružiny (4) a dorazu (5) pro levostrannou montáž dvířek. Uspořádání jednotlivých komponentů Easy opening handle pro pravostrannou montáž je popsáno v dokumentu „Návod k montáži“.

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana56od5434.4 Výměna horního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno.

4.4.1 Odstranění závěsu dvířek

Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana57od5431. Položte spotřebič na zadní stranu.

2. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana58od5433. 1. Vyšroubujte dva šrouby (1).

2. Vyjměte horní závěs (2).

Horní závěs dvířek je vyjmutý.

4.4.2 Montáž závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana59od5434.5 Výměna horního závěsu dvířek (dvířka s ukazatelem) Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář.

Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana60od5434.5.1 Odstranění závěsu dvířek

1. Položte spotřebič na zadní stranu.

Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana61od5432. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

3. 1. Odstraňte kryt kabelové skříně (1).

2. Odstraňte ochranu kabelu (2).

3. Odpojte elektrické připojení (3).

4. Vyšroubujte dva šrouby (4).

5. Vyjměte horní závěs (5).

Horní závěs dvířek je vyjmutý.

4.5.2 Montáž závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana62od5434.6 Výměna dolního závěsu dvířek Speciální nástroje: Torx Bit TX20 6,3mm (1/4") [00340865] VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.

Pro manipulaci se spotřebičem jsou nutní dva lidé.

Použijte pouze vhodné nástroje a zařízení. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. VÝSTRAHA Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Vnitřní kování spotřebiče je odstraněno. Spotřebič leží na zadní straně. Horní závěs je vyjmutý.→60

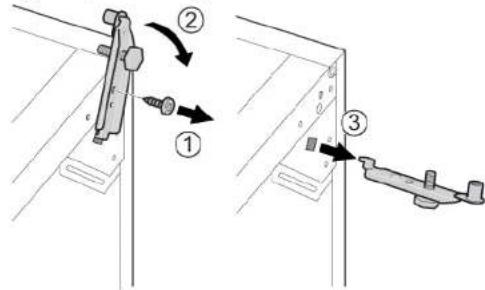

4.6.1 Výměna dolního závěsu dvířek

1. Odstraňte dvířka.

2. 1. Vyšroubujte šrouby (1).

2. Vytočte spodní závěs (2).

3. Vyjměte spodní závěs (3).

Spodní závěs je vyjmutý. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana63od5434.6.2 Montáž spodního závěsu dvířek

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana64od5434.7 Výměna odkládací plochy Požadavek: Dvířka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu. Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana65od5434.8 Výměna zásobníku na zmrazené potraviny Požadavek: Dvířka jsou otevřená.

4.8.1 Vyjmutí zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).

2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.8.2 Montáž zásobníku na zmrazené potraviny

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana66od5434.9 Výměna výrobníku ledu Požadavek: Dvířka jsou otevřená.

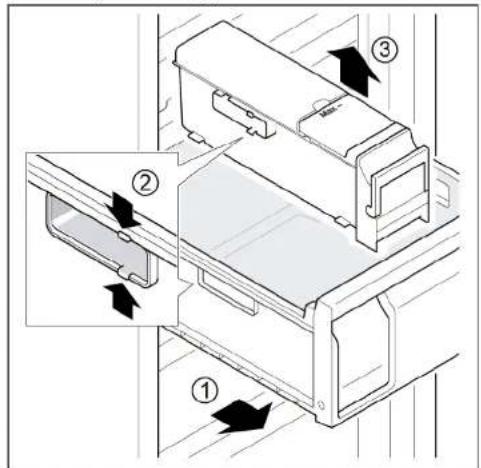

4.9.1 Vyjmutí výrobníku ledu

1. Vytáhněte zásobník na zmrazené potraviny spolu s výrobníkem ledu (1).

2. Uvolněte háky (2).

3. Vyjměte výrobník ledu (3).

Výrobník ledu je vyjmutý.

4.9.2 Montáž výrobníku ledu

Montáž proveďte v opačném sledu. Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana67od5434.10 Výměna LED horního osvětlení Speciální nástroje: Plochý šroubovák Čepel 2,4mm x 0,4mm x 60mm, v sadě [00341820] Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem! NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář.

Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy. POZOR Ostré hrany! Nebezpečí řezných poranění

Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. Horní vnitřní kování je vyjmuto.

4.10.1 Vyjmutí LED osvětlení

1. Posuňte LED osvětlení k levé straně.

Elektrické připojení LED osvětlení je odpojené.

2. Uvolněte háky LED osvětlení.

Oprava 2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH strana68od5433. Odstraňte LED osvětlení jeho posunutím dopředu. LED osvětlení je vyjmuté.

4.10.2 Montáž horního LED osvětlení

1.2.4 Všeobecné symboly

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2021-03-11_9001631451 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana434z543Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

Dverová úchytka je odobratá.

2. Vytiahnite kryt horného závesu (2).

4.4.2 Montáž závesu dvierok

2. Vytiahnite kryt horného závesu (2).

5. Odoberte horný záves (5).

Horný záves dvierok je odobratý.

4.5.2 Montáž závesu dvierok

4.8.2 Montáž nádoby na zmrazené potraviny

1. Úplne vytiahnite poličku s nádobou na zmrazené potraviny spolu s výrobníkom

Oprava 2021-03-11_9001631451 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana453z5433. Presuňte LED svetlo posunutím dopredu. LED svetlo je odobraté.
