MANUAL DE UTILIZARE GSN36BIEP BOSCH
Indicii pentru reparati - Congelator
Referitor la acest document. 410
1.1 Informati importante 410
1.1.1 Aplicabilitatea 410
1.2 Explicatia simbolurilor 410
1.2.1 Nivelurile de pericol.. 410
1.2.2 Simbolorile de pericol 410
1.2.3 Structura averismentelor 411
1.2.4 Simbolorile generale 411
Siguranta 412
2.1 Instruetiuni generale de siguranta 412
2.1.1 Toate aparatele electrocasnice 412
Instrumente simeriale utile 413
Repararea 414
4.1 Inlocuirea garniturii uui 414
4.1.1 Demontarea gamiturii uii 414
4.1.2 Montarea gamiturii usii 414
4.2 Inlocuirea manerului uii 417
4.2.1 Demontarea manerului usii 417
4.2.2 Montarea manerului usii 417
4.7 Repositionarea raftului 427
4.7.1 Demontarea raftului 427
4.7.2 Montarea raftului 427
4.8 Repositionarea containerului pentru alimente inghejate 428
4.8.1 Demontarea containerului pentru alimente ingheata 428
4.8.2 Montarea containerului pentru alimente ingheata 428
4.9 Repositionarea recipientului pentru cuburi de gheata 429
4.9.1 Demontarea recipientului pentru cuburi de gheata 429
4.9.2 Montarea recipientului pentru cuburi de gheata 429
4.10 Inlocuirea lampii LED de sus. 430
4.10.1 Demontarea lampii LED 430
4.10.2 Montarea Iampii LED de sus 431
Referitor la acest document
1.1 Informati importante
1.1.1 Aplicabilitatea
Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).
Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.
Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.
1.2 Explicaţia simbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.
| Nivelul de alerta Semnificatie | |
| PERICOL | Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul. |
| VERTISMENT | Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul. |
| ATTENTIONARE | Nerespectarea mesajului de averizare ar putea provoca accidente ușoare. |
| ATENTIE! | Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolorile de pericol
Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| ! | Mesaj de averizare general |
| Pericol din cauza tensiunii electrice | |
| Pericol deexplozie | |
| Pericol de tãiere | |
| Pericol de zdrobire | |
Referitor la acest document
| Simbol de pericol Semnificatie | |
| Pericol din cauza suprafetelor fierbinti | |
| Pericol din cauza câmpului magnetic pu-temnic | |
| Pericol din cauza radiației neionizante | |
Table 2: Simbolorile de pericol
1.2.3 Structura averismentelor
Avertimentele din acest document au un aspect si o structura standard.
| PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsun Şi interdictül pentru prevenirea pericolulul. |
Exempli umator prezinta un avertisment prvidc electrocurea dau cauza pleseler sub tensiune. Se mentioneza matura necessitiesa pertu a evita pericolul.
| PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile. |
In acest document sunt utilizez simbolurile generale de mai jos.
| Simbol general Semnificatie | |
| i | Identificarea unei recomandari speciale (text și/sau grafică) |
| o | Identificarea unei recomandari simple (numai text) |
| Simbol general Semnificatie | |
| Identificare unui link spre un videoclip in-structiv | |
| Identificare sculelor necessities | |
| Identificare conditiilor preliminare nece-sare | |
| Identificare unei stãrì (dacâ..., apoi...) | |
| Identificare unui rezultat | |
| [Pornire]Identificare unai taste sau a unui buton | |
| [00123456] Identificare unui numár de série | |
| Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului) | |
Pericol de electrocutare din cauza pieselor sub tensiune!
- Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
- Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
- Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.
Pericol de ranire din cauza muchillor ascutite!
Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
- Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.
| Desemnare Detali li Imagini | |
| Material textile de protecţie [00342013] | 60 cm x 50 cm |
| Şurubelniţă Phillips PH2 | |
| Cap torx TX20 [00340865] | 6,3 mm (1/4") |
| Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820] | |
- Indepartati garnitura usii din canelura colturilor din dreapta si stanga.
- Demontati garnitura usi din canelură.
Garnitura uşii este demontata.
4.1.2 Montarea garniturii usii
| i | Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung. |
| i | Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță. |
| i | Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului. |
Repararea
- Verificatç canalura pentru montarea garniturii si asiguratj-va că nu prezintă defecte.
- Daca canalura pentru montarea garniturii prezintă defecte, este deteriorata. Contactati departamentul de service pentru clienti.
3
O deformare usoarā a gamiturii usi este normala si nu afectezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inainte de a o introduce in aparat.
Incalizi garnitura uşii cu un uscator de pār sau cu apā fierbinte ši remodelati-o cu mana.
- Impingeti colturile de sus si de jos ale gamituri in canelura.
Repararea
- Apasaji intreaga garniturān canelurā, pas cu pas.
Garnitura usii est me montata.
4.2 Inlocuirea帽子erului uşii
Scule speciale:
Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.
4.2.1 Demontarea manerului uşii
-
Demontati doua capace de suruburi (1).
-
Desurubati doua suruburi (2).
- Demontati manerul usii (3).
Mainerul usii estedemontat.
4.2.2 Montarea manerului uşii
Easy opening handle este demontat.
4.3.2 Montarea easy opening handle
Monta urmand procedure de demontare in ordine inversa.
Repararea
4.4 Inlocuirea balamalei de sus a usii
Scule speciale:
Cap torx TX20 6,3 mm (1/4") [00340865]
AVERTISMENT
Aparate grele, masive!
Accidentarea spatelui si leziuni musculare
Operatia de demontare a usii aparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizi numai instrumente si echipamente adecvaute.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purataj mʌnusi de protecţie.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivalaunecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru csa suruburile sunt slabi
te!
Deteriorarea alter poriese ale aparatului sau a casei clientului, de exemplu.
partea de jos.
Fixati componenta impotrivacaderii.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
4.4.1 Demontarea balamalei usii
Repararea

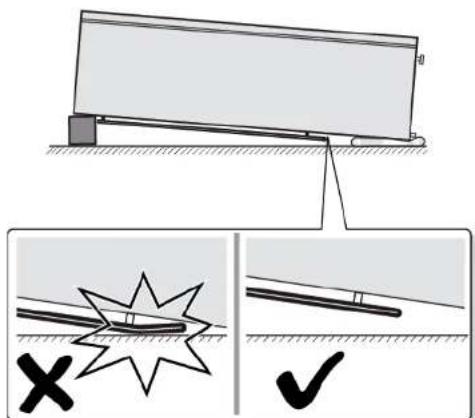

- Asezaji aparatul pe spate.
2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).
- Operativa de demontare a usii aparatului trebueie efectuata numai de specialisti instrui.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaile.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purtaj manusi de protecije.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala ununecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu partea dejos.
Fixati componenta impotrivacaderii.
PERICOL
Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare
- Componentelele electrice trebuie reparate de câtre electriciensi calificati.
- Dupa reparatie, este obligatore efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare
- Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde inante de a incepe reparati.
Cerinta:
Aparatul este deconectat de la sursa de energia electrica.
Fittingurile interioare ale aparatului sunt demontate.
Repararea
4.5.1 Demontarea balamalei usii
- Asezaji aparatul pe spate.
Repararea
2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).
2. Indepartati capacul balamalei de sus (2).
3. Demontati capacul balamalei de sus (3).
3.1.Demontatjcapaculcutieicabluri(1).
2. Demontati protectia caburilor (2).
3. Deconnectati conxiunea electrica (3).
4. Desurubati doua suruburi (4).
5. Demontati balamaua de sus (5).
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purtati manusi de protecje.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu.
partea dejos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
Aparatul este asezat pe spate.
Balamaua de sus este demontata. 422
4.6.1 Inlocuirea balamalei de jos a ugii
- Demontatausa
2.1.DeSurubati surubul (1).
- Rotiti sicoatei balamaua de sus (2).
- Demontati balamaua de jos (3)
Balamaua de jos este demontata.
Repararea
4.6.2 Montarea balamalei de jos a usii
Montati urmmand procedure de demontare in ordine inversa.
Repararea
4.7 Repositionarea raftului
Cerinta:
Usa este beschia.
4.7.1 Demontarea raftului
Scoateti raftul.
Raftul este demontat.
4.7.2 Montarea raftului
4.8 Repositionarea containerului pentru alimente inghețate
Cerinta:
Usa este deschisa.
4.8.1 Demontarea containerului pentru alimente inghețate
1.Extractegi complet containerul pentru alimente ingheata (1). 2.Scoatej containerul pentru alimente ingheata (2).
Containerul pentru alimente inghejate este demonlat.
4.8.2 Montarea containerului pentru alimente inghețate
4.9 Repoziptionarea recipientului pentru cuburi de gheata
Cerinta:
Usa este deschisa.
4.9.1 Demontarea recipientului pentru cuburi de gheata
- Extragej containerul pentru alimente ingheata cu recipientul pentru cuburi de gheata (1).
- Decuplati carligele (2).
- Demontati recipientul pentru cuburi de gheata (3).
Recipientul pentru cuburi de gheata este demontat.
4.9.2 Montarea recipientului pentru cuburi de gheata
Montalji urmand procedura de demontare in ordine inversa.
Repararea
4.10 Inlocuirea lampii LED de sus
Scule speciale:
Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]
Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi linlocuile numai de câtre departamentul de service pentruclienti saudecalctre tehnicieni autorizatl!
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare
- Componentelele electrice trebuie reparate de câtre electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconecta† aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatille.
ATENTIONARE
Marginea ascuţite!
Ranire prin taiere
Aparatul este deconectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.
4.10.1 Demontarea lampii LED
- Deplasati lampa LED spre stanga.
Conexiunea electrica a lampii LED este deconectata.
2.Decuplatc carligele lampii LED.
Repararea
- Demontaji lampa LED deplasand-o in fata.
Lampa LED este demontata.
