BRUGSANVISNING GSN36BIEP BOSCH

Udskiftning af øverste dørhængsel .................................................................80

Udskiftning af det øverste dørhængsel (dør med display).................................83

Udskiftning af nederste dørhængsel...................................................86

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i hen- hold til den gældende lovgivning om miljøvenligt design (fra 03/2021). De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici. Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen. Der anvendes følgende faresymboler i dette dokument: Faresymbol Betydning Generel advarselsmeddelelse Fare for elektrisk spænding Eksplosionsfare Fare for at skære sig Om dette dokument 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side71af543Faresymbol Betydning Fare for klemning Fare pga. varme overflader Fare pga. kraftigt magnetfelt Fare pga. ikke-ioniserende stråling Tabel2: Faresymboler

Foranstaltninger og forbud for at forhindre faren. De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spæn- dingsførende dele. Foranstaltningen til at undgå faren er nævnt. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument: Generelt symbol Betydning Angivelse af et særligt tip (tekst og/eller grafik) Angivelse af et simpelt tip (kun tekst) Angivelse af et link til en videotutorial Angivelse af nødvendige værktøjer Angivelse af krævede forudsætninger Angivelse af en betingelse (hvis..., så...) Angivelse af et resultat Start Angivelse af en tast eller knap [00123456] Angivelse af et materialenummer Status Angivelse af en vist tekst/et vist vindue (i apparatets display) Tabel3: Generelle symboler Om dette dokument 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side72af543Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele! ¡ Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød! ¡ Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes. ¡ Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller lande- specifikke forskrifter. Fare for tilskadekomst pga. skarpe kanter! ¡ Brug beskyttelseshandsker. Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter ¡ Brug sikkerhedssko. ¡ Sørg for at sikre tunge komponenter mod at falde ned. ¡ Stik kropsdele ind i bevægelige komponenter. Fare for apparatets sikkerhed/funktion! ¡ Brug kun originale reservedele. Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)! ¡ Berør ikke modulerne, herunder forbindelser og ledningsbaner. Sikkerhed 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side73af543Værktøjer og hjælpemidler Betegnelse Detaljer Billeder Beskyttelsesklud [00342013] 60cm x 50cm Phillips-skruetræk- ker PH2 Torx-bit TX20 [00340865] 6,3mm (1/4") Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Værktøjer og hjælpemidler 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side74af543Reparation

4.1 Udskiftning af dørpakning

Preindstilling: Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørne.

2. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den lang- sigtede funktion. Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke- måden efterfølgende optimeres. Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilfø- relse). De er ikke produktionsfejl. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side75af5431. Kontrollér rillen til pakningen med hensyn til beskadigelse.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sæt- tes i apparatet. Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manu- elt.

4. Tryk pakningens hjørner i rillen foroven og forneden.

Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side76af5435. Tryk hele pakningen trinvist i rillen. Dørpakningen er monteret. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side77af5434.2 Udskiftning af dørhåndtag Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] Kærvskruetrækker Blad 10mm x 1,6mm x 200mm Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben.

4.2.1 Fjernelse af dørhåndtag

3. Fjern dørhåndtaget (3).

Dørhåndtaget er fjernet.

4.2.2 Montering af dørhåndtag

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side78af5434.3 Udskiftning af easy open-håndtag Nødvendig værktøj: Phillips-skruetrækker PH2 Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben.

4.3.1 Fjernelse af easy open-håndtag

4.3.2 Montering af easy open-håndtag

Easy open-håndtagets mekanisme skal indstilles korrekt før monterin- gen. Korrekt placering af stødtap (1), tandbue (2) og (3), fjeder (4) og ende- stop (5) til montering i venstre side af døren er vist på grafikken. Placeringen af easy open-håndtagets delkomponenter til montering i høj- re side af døren er beskrevet i dokumentet "Monteringsanvisning".

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side79af5434.4 Udskiftning af øverste dørhængsel Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af dørhængsel

Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side80af5431. Læg apparatet med bagsiden nedad.

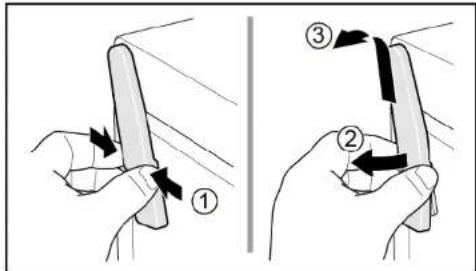

2. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjern det øverste hængsels afdækning (3).

Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side81af5433. 1. Skru de to skruer ud (1).

2. Fjern det øverste hængsel (2).

Det øverste dørhængsel er fjernet.

4.4.2 Montering af dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side82af5434.5 Udskiftning af det øverste dørhængsel (dør med display) Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side83af5434.5.1 Fjernelse af dørhængsel

1. Læg apparatet med bagsiden nedad.

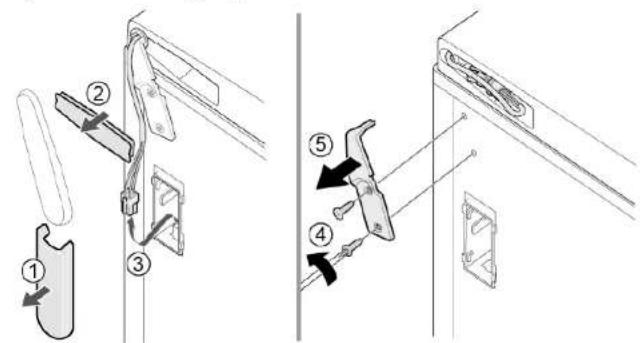

Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side84af5432. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjern det øverste hængsels afdækning (3).

5. Fjern det øverste hængsel (5).

Det øverste dørhængsel er fjernet.

4.5.2 Montering af dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side85af5434.6 Udskiftning af nederste dørhængsel Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet. Apparatet er lagt med bagsiden nedad. Det øverste hængsel er fjernet.→83

4.6.1 Udskiftning af nederste dørhængsel

2. Drej det nederste hængsel ud (2).

3. Fjern det nederste hængsel (3).

Det nederste hængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side86af5434.7 Udskiftning af hylde Preindstilling: Døren er åben.

4.7.1 Fjernelse af hylde

Træk hylden ud. Hylden er fjernet.

4.7.2 Montering af hylde

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side87af5434.8 Udskiftning af frostvarebeholder Preindstilling: Døren er åben.

1. Træk frostvarebeholderen hele vejen ud (1).

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side88af5434.9 Udskiftning af ismaskine Preindstilling: Døren er åben.

4.9.1 Fjernelse af ismaskine

1. Træk frysevarebeholderhylden med ismaskinen ud (1).

2. Frigør krogene (2).

3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Montér i omvendt rækkefølge. Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side89af5434.10 Udskiftning af LED-lampe foroven Nødvendig værktøj: Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben. Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

2. Frigør LED-lampens kroge.

Reparation 2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side90af5433. Fjern LED-lampen ved at bevæge den fremad. LED-lampen er fjernet.
