HASZNÁLATI ÚTMUTATÓ KGN36KLEAE BOSCH
4.1.2 Montáz tésnéní dvirek
4.2.2 Montáz madla dvirek
Montaz provede v opacnem sledu.
Oprava
4.3 Vymena horniho zavesu dvifek
Speziální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotbreic je opdojeny od prfovdu elektricke energia.
Viniti kovani spotbreicje odstraneNo.
4.3.1 Vyjmuti horniho zavesu dvirek
Javitasi utmutató - Húto-/fagyasztó-kombináció
1 A Dokumentummal kapcsolatos informaciok 355
1.1 Fontos tudnivalok 355
1.1.1 Cel 355
1.2 Szimbólummagyarázat 355
1.2.1 Veszélyességi szintek 355
1.2.2 Veszelyt jelz szimbolumok 355
1.2.3 A figyelmeztetesek felepitese 356
1.2.4 Aitalanos szimbolumok 356
Biztonsag 357
2.1 AltalanosBiztonsagiutasItasok 357
2.1.1 Osszes haztartasi keszulek 357
Szerszamok es segedanyagok 358
Javitás 359
4.2 A fogantyu cseréje 362
4.2.1 A fogantyu eltavolitasa 362
4.2.2 A fogantyu felszerelése 362
4.3 A felso ajtozsaner csereje 363
4.3.1 A felso ajtózsanér eltávoltísa 363
4.3.2 A felso ajtózsanér felhelyezese 364
4.4 A felso ajtózsanér cseréje (kijelzös ajto) 365
4.4.1 A felso ajtózanan erltavolitasa 365
4.4.2 A felso ajtózsanér felhelyezese 366
4.5 A kozepso ajtozsaner csereje 367
4.5.1 A kozepso ajtózsanér eltavolitasa 367
4.5.2 A kozepso ajtozsaner felhelyezese 367
4.6 Az also ajtóznanér cseréje 368

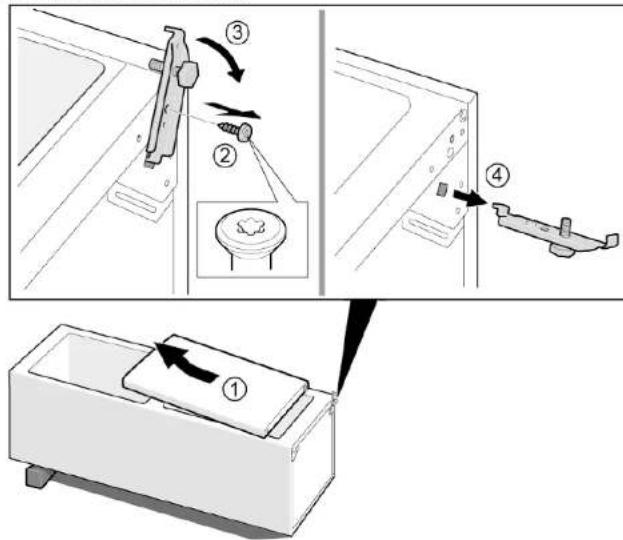

4.6.1 Az also ajtózsanér eltávolitasa 368
4.6.2 Az also ajtozsaner felhelyezese 368
4.7 A polc csereje 369
4.7.1 A polc eltavolitasa 369
4.7.2 A polc beszerelése 369
4.8 A palacktarto csereje 370
4.8.1 A palacktarto eltavolitasa 370
4.8.2 A palacktarto telepitese 370
4.9 Az ajtopolc csereje 371
4.9.1 Az ajtópolc eltávolitásaa 371
4.9.2 Az ajtópolc felhelyezése 371
4.10 Az allithato ajtropical csereje 372
4.10.1 Az alithato ajtropical ehtavolitasa 372
4.10.2 Az allithato aitopolic behelvezese 372
4.11 Fagyasztódoboz cseréje 373

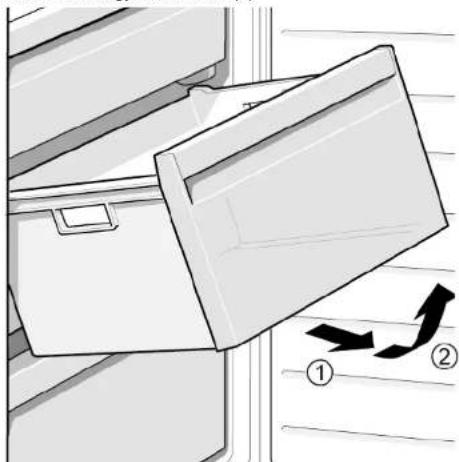

4.11.1 Fagyasztódoboz eltávolitasa 373
4.11.2 A fagyasztódoboz behelyeze sé 373
4.12 TaroIcsereJe 374
4.12.1 TaroIeIavolitasa 374
4.12.2 A taroIbehelyezese 374
4.13 A kihuzhato taroLc sereje 375
4.13.1 A kihuzhato taroI oeltavolitasa 375
4.13.2 A kihuzható tároló behelyezése 375
4.14 LED-es oldso spotvilagitas csereje 376
4.14.1 LED-es spotvilagitas eltavolitasa 376
4.14.2 A LED-es spotvilagitas beszerelse 376
4.15 Felso LED-vilagitas csereje 377
4.15.1 LED-vilagitas eltavolitasa 377
4.15.2 A felso LED-vilaglitas beszerelse 378
4.16 A LED-es oldalvilagitas csereje 379
4.16.1 LED-es oldalvilagitas eltavolitasa 379
4.16.2 A LED-es oldalvilagitas beszerelése 380
4.17 LED-es oldalso spotvilagitas csereje 381
4.17.1 LED-es spotvilagitas eltavolitasa 381
4.17.2 A LED-es spotvilagitas beszerelise 382

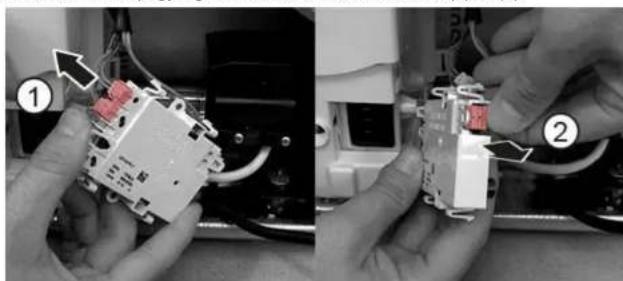

4.18 A LED tapegység modul cseréje 383
4.18.1 A LED tapegység modul eltavolitasa 383
4.18.2 A LED tapegység modul beszerelése 385
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat. |
| VIGYÁZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyességi szintek
1.2.2 Veszelyt jelz szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbóllum Jelentés | |
| Forró felületek miatt fennálló veszély | |
| Erös magneses mező miatt fennálló ve-szély | |
| Nem ionizáló sugárzás veszélye | |
Tablazat 2: Veszelyt jelzo szimbolumok
1.2.3 A figyelmeztetesek felépitese
A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.
|  | A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások. |
Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla Āramutërese figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedet.
|  | A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg ésvagy grafi-ka) |
| Ált. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| 2 | Videós oktatóanyagra mutató hivatkozás |
| 3 | A szükséges eszközök |
| 4 | A szükséges feltetelek |
| 5 | Feltétel (ha..., akkor...) |
| 6 | Eredmény |
| [Inditás]Billentyű vagy gomb | |
| [00123456]Anyagszám azonosítója | |
| Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén) | |
Tablazat 3: Altalanos szimbolumok
Biztonság
2.1 AltalanosBiztonsagiutasfasok
2.1.1 Osszes háztartási keszülék
Áramútes veszélye áram alatt levő alkatrészek miatt!
Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le a keszulkeket az elektromaholzato!
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.
Éles peremek miatt fennaló sérulésveszély!
Viseljen védokesztyut.
Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt
Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.
Sérulhet a keszülék biztonsága / mukódése!
Elektrosztatikailag érzekeny alkatrészek (ESD-k) károsodásanak veszelye!
Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.
Szerszámok és segédanyagok
| Kijelolés Részletek | Képek | |
| Védörngy [00342013] | 60 cm x 50 cm | ### |
| Laposejú csavar- húzó | Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820] | ① |
| Különleges szer- szám [00342180] | ||
| Tapadókorong [00342224] | Ø50 mm | |
| TX20 Torx bithegy [00340865] | 6,3 mm (1/4") | |
| Laposejú csavar- húzó | Hegy 10 mm x 1,6 mm x 200 mm | ① |
Követelmény:
Az ajto nyitva van
4.1.1 A gumitōimits eltávolítasa
- Vegye ki a gumitōmitést a barázdából a jobb é s a bal sarokban.
- Húzza ki a gumitōmitést a barázdából.
Eltavolitotta a gumitomitest.
4.1.2 A gumitomités beszerelése
| Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgától. Ez nem befolyasolja az ajtócsukás MODját ehs hossú tátu mūkōdését. | |
| Ha a készüléköben beallithato zsanérok vagy zsanérrögzitèsek vannak, utolag optimalizálhatja a becsukás MODját. | |
| A gomitōimitsben levő après, oldásó lyukak FUNCIONálisak (a szellözes-hez szükségesek). Ezek nem gyartási hibák. |
Javitás
- Ellenőrütze a barázdát sérlüleş szemponţáól.
- Ha a gomitimits barazdaja serrt: -Vegye fei akapcsolatot azugyfelszolgalattal.
- A gumitōmtés enyehe deformálóda sa normalí, és nem befolyasoljá a múkódesét. Javasolt a gumitōmtés kiegyenesítse a keszülékbe tör-ténô behelyezes elött.
Hajszaritóval vagy forro vizzele meigite fel a gumitōmisté, és kezzel formazza üjra.
Beszerelle a gumitomitest.
4.2 A fogantyu csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfeju csavarhuzo Hegy 10 mm x 1,6 mm x 200 mm
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van
4.2.1 A fogantyu eltavolitasa
-
Távolitsa el két csavarfedelet (1).
-
Csavarja ki két csavart (2).
- Távolitsa el a fogantyút (3).
Eltavolitotta a fogantyut.
A masodik ajto fogantuyujanak eltavolitasa ugyanigy tortenik.
4.2.2 A foganty u felszerelse
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.3 A felso ajtozsan er csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendzeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védokesztuty.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés.
Biztositsa az alkatreszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses ell.
Kovetelmeny:
A keszüléket levalasztotta az aramellatársól.
Eltávolította a készülék belso szerelevényeit.
4.3.1 A felso ajtozsan er eltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Nyomja meg mindket oldalon a felso zsan er burkolatat (1).
- Húzza el a felsö zsanér burkolatát (2).
- Forditsa el a zsanerburkolatot (3).
- Távolitsa el a felso zsanér burkolatát (4).
- Csavarja ki a két csavart (5).
- Tavolitsa el a felso zsanert (6)
Eltavolitotta a felsezanert.
4.3.2 A felso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.4 A felso ajtószanér cseréje (kijelzós ajto)
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védoksztyut.
FIGYELMEZTETES
Megdontt keszulekek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.
VESZÉLY
Áramütes yeszélye áram alatt léyó alkatrészek miatt!
etveszely a nem megfelelo jayitas okozta aramutés miatt
Az elektromos alkatrsezek javitasat kizarolag képsett elektrum-szeresz végêzhetji.
A javatis utan végéztesen a VDE 0701-nek vagy az orszagspecfikus szabalyozaskon megfelelo vizgålaton.
VESZELY
Aramutes veszelye aram alatt lev o alkatreszek miatt!
alos aramutes
A javitas megkezdese elott legalabbb 60 masodperccel valassza le
a keszülékeket az elektromos halózatról.
Kovetelmeny:
A keszuleket levalasztotta az aramellatasrol.
Eltavolitotta a keszulek belso szerelvenyeit.
4.4.1 A felsej ahtozsan erltavolitasa
- Forditsa a keszuleket a hatara.
Javitás
2.1. Távolitsa el a felso zsanér burkolát (1).
- Távolitsa el a kábeldoboz fedelet (2).
- Valassza le az elektromos csatlakozast (3).
- Csavarja ki a foldelo csatlakozas csavarjat (4).
- Távolitsa el a kábelburkolatot (5).
- Csavarja ki a csavart (6)
Eltavolitotta a felso zsanert.
4.4.2 A felso ajtószanér felhelyezese
Az elhelyezest fordltott sorrendben végEZe.
Javitás
4.5 A kozepso ajtosaner csereje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülek ajtajänak eltavolltasat kizarolag szakemberrel végese tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulsek
Viseljen védokesztuty.
EIGYEL-MEZTETES
Megdontott keszulékek elcsuszasa!
Csontoré / zuzódaí serulések
Biztositsa keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés.
Biztositsa az alkatreszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miattl
A keszülek többi részeinek vagy az ügyfél lakásnak (pl. padió) károso
dasa.
Biztositsa az alkatreszt leeses ell.
Kovetelmeny:
A keszüléket levalasztotta az aramellatásrol.
Eltávolította a készülék belso szerelvenyeit.
Eltávolitotta az ajtó felsö szanérját.
4.5.1 A kozeps ojtozanan erltavolitasa
- Távolítsa el a hútorekesz ajtajat (1).
- Csavarja ki a két csavart (2).
- Távolítsa el kózépsö zsanér (3).
Eltavolitotta a kozepso zsanert.
4.5.2 A kozepso ajtózsanér felhelyezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.6 Az also ajtózansér cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
FIGYELMEZTETES
Nehez, nagy keszulekek!
Hat-és izomsérulések
A keszülk ajtajänak eltavolitásat kizárolag szakemberl végezesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfeloe eszkozoket es berendezeseket hasznaljon.
VIGYAZAT
Éles szelek!
Vagasi serulesek
Viseljen védoksztyut.
FIGYELMEZTETES
Megdontott keszulékek elcsuszasa!
Csonttorez / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérului.
Biztositsa az alkatreszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszelye a kioldott csavarok miattl
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. pado) karośodasa.
Biztositsa az alkatreszt leeses ellen.
Kovetelmeny:
A keszüléket levalasztotta az aramellatásrol.
Eltavolitotta a keszulek belso szerelvenyeit.
Eltavolitotta a felso zsanert.
Eltavolitotta a kozepso zsanert.
4.6.1 Az also ajtózsanér eltavolitása
- Távolítsa el a fagyasztóreksz ajtajat (1).
- Csavarja ki a csavart (2).
- Forditsa ki az also zsanert (3).
- Távolítsa el az also zsanér (4).
Eltavolitotta az also ajtzozananr.
4.6.2 Az also ajtózsanér felhelyzeşese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.7 A polc séréje
Követelmény:
Az ajto nyitva van
4.7.1 A polc eltavolitasa
Huzza ki apolcot.
Eltavolitotta a polcot.
4.7.2 A polc beszerelése
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.8 A palacktarto csereje
Kovetelmeny:
Az ajto nyitva van
4.8.1 A palacktó eltávolitása
Húzza ki a palackartót.
Elétvolitotta a palacktartóf.
4.8.2 A palacktarto telepitese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.9 Az ajtópolc cseréje
Követelmény:
Az ajtó nyitva van
4.9.1 Az ajtópolc eltávolítasa
Emelje fel az ajtopolcot.
Eltávolitotta az ajtópolcot.
4.9.2 Az ajtópolc felhelyezese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.10 Az allithato ajtopolc csereje
Követelmény:
Az ajtó nyitva van
4.10.1 Az allithato ajtópolc eltavolitasa
Emelje az allithato ajtopolcot addig, amig ki nen oldodik a tartobol.
Eltavolitotta az allifthato ajtopolcot.
4.10.2 Az allithato ajtópolc behelyze sé
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.11 Fagyasztódoboz cseréje
Kovetelmeny:
Az ajtó nyitva van
4.11.1 Fagyasztódoboz eltávolitásá
- Huzza ki teljesen a fagyasztodobozt (1).
- Távolítsa el a fagyasztódobozt (2).
Elévalitotta a fagyasztódobozt.
4.11.2 A fagyasztódoboz behelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
4.12 Tároló cseréje
Követelmény:
Az ajto nyitva van
4.12.1 Tároló eltávolitása
- Huzza ki az also taroIot (1). 2. Huzza ki a felso taroIot (2).
Eltavolitotta a tarolokat.
4.12.2 A tároló behelyzeşese
Az elhelyezest forditott sorrendben végEZze.
Javitás
4.13 A kihuzható tároló cseréje
Kovetelmeny:
Az ajtó nyitva van
4.13.1 A kihuzható tároló eltavolitasa
- Huza kai teljesen a kihuzhato tārolot (1). 2. Tavolitsa el a kihuzhato tārolot (2).
Eltavolitotta a kihuzhato tarolot.
4.13.2 A kihuzható taroI behelyezese
Az elhelyezest fordltott sorrendben végEZze.
Javitás
4.14 LED-es oldalsó spotvilagítas csereje
Kulonleges eszkozok
Kulonleges szerszam [00342180]
A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglafst kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja-vithatjak meg!
VESZÉLY
Aramutes veszelye aram alatt lev o alkatrzesek miatt!
Eletveszély a nem megfelelo javitas okozta aramutés miatt
Az elektramos alkatreszek javitasat kizarolag képzett elektrumu
szeriesz végesheti.
A javitas utan vedegzlessen a VDE 0701-nek vagy az orszagspe
cifkus szabalyozasoknak megfelio vizsgalatot.
VESZÉLY
Áramútes veszelye áram alatt levó alkatrészek miatt!
Haláos áramütes
A javitas megkezdese elott legalabb 60 masodperccel valassza le
a keszülékeket az elektromos halózatról.
VIGYAZAT
Éles szélek!
Vagasi sénések
Viseljen védokesztyut.
Követelmény:
A készüléket leválasztotta az áramellátsröl.
Az ajto nyitva van
4.14.1 LED-es spotvilagitas eltavolitasa
- Specialis szerszámmal húzza ki a LED-es spotvilágítást (1).
- Valassza le a LED-es spotvilagitas elektromos csatlakozoi.
Eltavolitotta a LED-es spotvilagitast.
4.14.2 A LED-es spotvilagitás beszerelése
Az elhelyezest forditott sorrendben végezze.
Javitás
4.15 Felsö LED-vilagítas cseréje
Kulonleges eszkozok
Laposfejú csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]
A keszüleke karbantartasmentes LED-vilagittassl rendelkezik. A vilagittast kizarolag az ügylfelszolgalat vagy szakkepzett technikusok ja-vilthatjak meg!
VESZELY
Aramutés veszelye aram alatt lev o alkatreszek miatt!
Eletveszely a nem megfeleloj javitas okozta aramutes miatt
Az elektromos alkatreszek javitasat kizarolag képzzett elektrumuszeresz végheheti.
A javatis utan végéstzene a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizsgalatot.
VESZÉLY
Aramutés veszélye aram alatt levó alkatrészek miatt! Haláos aramutés
A javtis megkezende elott legalabb 60 masodperccel valassa le a keszulékeket az elektromos halózatlro
VIGYAZAT
Éles sprelek!
Vagasi serelesek Visejen vedokesztyut
Követelmeny:
A készüléket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a keszulék felső szerelvényeit.
4.15.1 LED-vilagitas ehtavolitasa
- Vigye a LED-vilagitast a bal oldalra.
Levalasztotta a LED-vilagitas elektromos csatlakozasal.
- Oldja ki a LED-vilagitashoz kapcsoló horgokat.
Javitás
3.Emelje e a keszulkektol a LED-vilagitast.
Eltavolitotta a LED-vilagitast.
4.15.2 A felso LED-vilagitás beszerelése
Az elhelyezest forditott sorrendben végEZe.
Javitás
4.16 A LED-es oldalvilagitás cseréje
Kulonleges eszkozok
Tapadókorong 050 mm [00342224]
A keszuleke karbantartasmentes LED-vilagitassal rendelkezik.
A vilaglitas kizarolag az ugyfelszolgaiat vagy szakkepzett technikusok ja-vithatjak meg!
VESZELY
Áramútes veszélye áram alatt levó alkatrészek miatt!
Eletveszély a nem megfelelo javitás okozta áramütes miatt
Az elektrmos alkatreszek javitasat kizarolag képzett elektrmū
szeriesz végezheti.
A javitas utan vagezlessona VDE 0701-nek vagy az orszagspe
cifikus szabalyozaszoknak megfelelo vizsgalatot.
VESZELY
Aramutes vseziye aram alatt levo alkateszek miatti Halóles árométés.
A javitás megkezdésé elott legalabb 60 masodpercel yalassza le
a keszülékeket az elektromos halózatról.
VIGYAZAT
Éles szélek!
Vagasi serulosek
Viseljen védokesztyut.
Követelmeny:
A keszüléket levalasztotta az aramellatársól.
Az ajto nyitva van
Eltávolitotta a hútószekrény polcait.
4.16.1 LED-es oldvaligagitas eltavolitasa
- Nyomja a tapadokorongot a LED-es oldvilagitas felso harmadara.
Javitás
- Huzza maga fele a tapadokorongot a LED-es oldalvilagitassal egyutt egyetlen forgo mezulattal.
- Valassza le az elektromos cisatlakozast a LED-es oldalvilagitasrol. Elavolitotta a LED-es oldalvilagitast.
4.16.2 A LED-es oldvaligagitas beszerelése
- Csatlakoztassa az elektromos csatlakozast a LED-es oldalvilagitashoz.
- Rögzütse a LED-es oldvilagitast a helyere a rekeszflon (kattanó hang).
BeszereiteaLED-es oldvaligitast.
4.17 LED-es oldalsó spotvilagítas csereje
Kulonleges eszkozok
Kulönleges szerszám [00342180]
Laposfeju csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]
A keszüléke karbantartásmentes LED-világítással rendelkezik.
A viaglātīk ziarólag az ugyfélszolgälat vagy szakképsett technikusok ja-vithatják meg!
VESZÉLY
Aramutés veszelye aram alatt lev alkatreszek miatt!
Eletveszély a nem megfelelo javitas okozta áramütés miatt
Az elektramos alkatreszek javatisat kizarolag képsett elektrumszeresz végézheti.
A javatis utan vegeztessen a VDE 0701-nek vagy az orszagspecificus szabalyzosakn megfelelo vizsgalatot.
VESZÉLY
Aramutes veszelye aram alatt lev o alkatreszek miattl
Haláos áramütes
A javtais megkezese elott legalabb 60 madsoperccei valassza le a keszulekeket az elektromos halozatril.
VIGYAZAT
Éles szélek!
Vagasi sénések
Viseljen védokesztuty.
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van
Eltavolitotta a hutszekrény polcait.
4.17.1 LED-es spotvilagitas eltavolitasa
- Oldja ki a LED-es spotvilagitas burkolatat.
- Húzza befele à LED-es spotvilagítas burkolatát, és ezzel égyidejüåg toljá elore.
Javitás
- Valassza le a LED-es spotvilagitas moduljat.
- Valassza le a LED-es spotvilagitás elektromos csatlakozásat.
Eltavolitotta a LED-es spotvilagitast.
4.17.2 A LED-es spotvilagitás beszerelése
Azelhelyezest forditott sorrendben végEZze.
4.18 A LED tapegység modul cseréje
Kulonleges eszkozok
TX20 Torx bithegy 6,3 mm (1/4") [00340865]
Laposfeju csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]
Tartaly min. 200 ml-es kapacitas
A kameréval ellatott (CIF) eszközöre vonatkozik.
Az elektronikus modulokat kizarolag az ugyfelszolgalat vagy szakkepzett szerelo javithatja meg!
VESZELY
Áramútes veszélye áram alat levő alkatrészek miatt!
Eletveszély a nem megfelelo javitas okozta aramutés miatt
Az elektramos alkatreszek javatasat kizarolag képsett elektrumszeresz végézhetji.
A javfts utan vegeztesen a VDE 0701-nek vagy az orszagspecificus szabalyozasokn megfelelo vizgslatot.
VESZELY
Aramutés veszelye aram alatt levó alkatrészek miatt!
Haláos áramútes
A javitas megkezdese elott legalabb 60 mansodperccel valassza le a keszulekeket az elekromtos halozatrlo.
VIGYAZAT
Éles szeleki
Vágási sérólěšek
Viseljen védokesztyut.
Kovetelmeny:
A keszuleket levaliasztotta az aramellatasról.
Az eszkoz hatsfo fele szabadon hozzaferheto.
4.18.1 A LED tapegység modul eltavolitasa
1.
FIGYELEM!
Sérulés veszelye!
Leolvasztas során a kompressor elektronikajára écsalakozjára csöpgőviz kart tehet a eszkőez elektronikajában.
Uygelien arra, hogy a lefolyotomlo eltavolitasakor a levolvasztaskor keletkezett viz nem csopog az elektronikus alkatreszekre.
- Szerelje le a csovet a vizleresztnyilasrol (1).
- Ontse a leolvasztaskor keletkezett vizet a tartalyba.
- Szerelje le a csovet a parologtato talcarol (2).
Javitás
- Csavarja ki a csavart.
A kompresszorindito kondenzator es a LED tapegyseg modulja kioldodik.
- Oldja ki mindket horgot.
A kompresszorindto kondenzator es a LED tapegyseg modul fedolapja kioldodik.
- Oldja ki mind a négy horgot.
A LED tapegység modul kioldódk.
- Valassza le a LED tapegyseg modul elektromos csallakozt (1) es (2).
A LED tapegység modul eltavolithato.
Javitás
4.18.2 A LED tapegység modul beszerelése
Az elhelyezest forditott sorrendben végEZze.
