Caractéristiques techniques	Réfrigérateur combiné, classe énergétique A++, capacité totale 286 L, volume réfrigérateur 194 L, volume congélateur 92 L, dimensions (H x L x P) 186 x 60 x 65 cm.
Utilisation	Contrôle de la température électronique, éclairage LED, tiroirs à légumes avec humidité réglable, étagères en verre réglables.
Maintenance et réparation	Dégivrage automatique du réfrigérateur, système No Frost pour le congélateur, filtre à air pour réduire les odeurs.
Sécurité	Système de verrouillage de porte, alarme de porte ouverte, indicateur de température.
Informations générales	Poids 70 kg, couleur inox, garantie 2 ans, niveau sonore 39 dB.

FOIRE AUX QUESTIONS - KGN36KLEAE BOSCH

Le réfrigérateur ne démarre pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température adéquate.

Le réfrigérateur fait trop de bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est nivelé et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de contrôle pour ajuster la température. La température recommandée pour le réfrigérateur est de 4°C.

Il y a de la condensation à l'intérieur du réfrigérateur, que faire ?

Vérifiez que les portes se ferment correctement et que les joints d'étanchéité ne sont pas endommagés. Évitez d'ouvrir la porte trop souvent.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. N'oubliez pas de rincer et sécher soigneusement.

Le réfrigérateur sent mauvais, que faire ?

Vérifiez les aliments périssables et jetez ceux qui sont avariés. Un nettoyage régulier et l'utilisation de bicarbonate de soude peuvent aider à neutraliser les odeurs.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne pas utiliser d'objets pointus pour retirer la glace.

Les lumières intérieures ne s'allument pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte est bien fermée.

Le réfrigérateur a besoin d'entretien, que dois-je faire ?

Vérifiez régulièrement les joints d'étanchéité, nettoyez les serpentins du condenseur et assurez-vous que le système de drainage est dégagé.

Où trouver le manuel d'utilisation du réfrigérateur ?

Le manuel d'utilisation est généralement fourni dans l'emballage. Vous pouvez également le télécharger sur le site web de Bosch dans la section support.

MODE D'EMPLOI KGN36KLEAE BOSCH

1 Over dit document. 131

Conseils de réparation - Refrigerateur / Congélateur combiné

1 A propos de ce document 259

1.2 Explication des symboles 259

1.2.1 Niveau de risque 259
1.2.2 Symboles de danger 259
1.2.3 Structure des indications d'advertisement 260
1.2.4 Symboles généraux 260

Sécurité 261

2.1 Consignes de sécurité generales 261

2.1.1 Tous les appareils electroménagers 261

Outils et aides. 262

Réparation 263

4.1 Remplacer le joint de porte 263

4.1.1 Retirer le joint de porte 263
4.1.2 Monter le joint de porte 263

4.2 Remplacer la poignee de porte 266

4.2.1 Retirer la poignee de porte 266
4.2.2 Monter la poignee de porte 266

4.3 Remplacer la charmière supérieure de la porte 267

4.3.1 Retirer la charniere supérieure de la porte 267
4.3.2 Monter la charniere supérieure de la porte 268

4.4 Remplacer la charmière supérieure de la porte (porte avec afficheur) 269

4.4.1 Retirer la charniere supérieure de la porte 269
4.4.2 Monter la charmiere supérieure de la porte 270

4.5 Remplacer la chamiere intermediaire de la porte 271

4.5.1 Retirer la charniere intermediaire de la porte 271
4.5.2 Monter la charmiere intermediaire de la porte 271

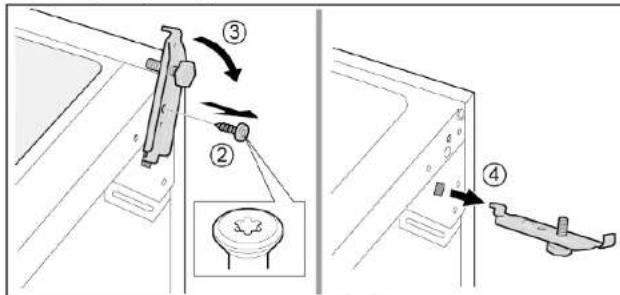

4.6 Remplacer la chamiere de porte inférieure 272

4.4.6.1 Retirer la charnière intermédiaire de la porte 272
4.6.2 Monter la charmiere de porte inférieure 272

4.7 Remplacer la tablette 273

4.7.1 Retirer la tablette 273
4.7.2 Monter la tablette 273

4.8 Remplacer le casier à bouteilles 274

4.8.1 Retirer le casier à bouteilles 274
4.8.2 Monter le casier a bouteilles 274

4.9 Remplacer l'etagere de la porte 275

4.9.1 Retirer l'etagere de la porte 275
4.9.2 Monter l'etegere de la porte 275

4.10 Remplacer l'etagere ajustable de la porte 276

4.10.1 Retirer l'etagere ajustable de la porte 276
4.10.2 Monter l'etagere ajustable de la porte 276

4.11 Remplacer le bac d'aliments congeles 277

4.11.1 Retirer le bac d'aliments congelés 277
4.11.2 Monter le bac d'aliments congelés 277

4.12 Remplacer le bac 278

4.12.1 Retirer le bac. 278
4.12.2 Monter le bac 278

4.13 Remplacer le bac telescopique 279

4.13.1Extraire le bac telescopique 279
4.13.2 Monter le bac telescopique 279

4.14ChangerleprojecteurLED 280

4.14.1 Demontage du projecteur LED 280
4.14.2 Monter le projecteur LED 280

4.15 Remplacer I'clairage LED supérieur 281

4.15.1 Retirer l'éclairage LED 281
4.15.2 Monter I'clairage LED supieur 282

4.16 Echange de I'clairage LED latorial 283

4.16.1 Demontage de I'clairage LED latorial 283
4.16.2 Montage de I'clairage LED latéral 284

4.17 Changer le projecteur LED 285

4.17.1 Demontage du projecteur LED 285
4.17.2 Monter le projecteur LED 286

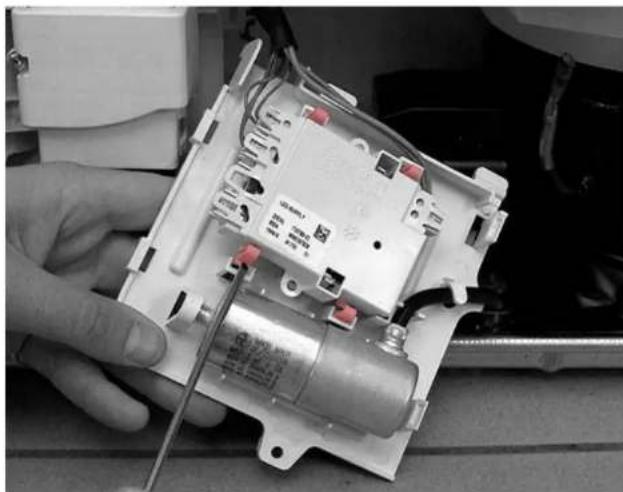

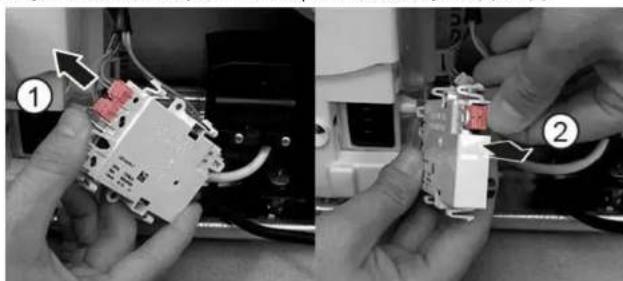

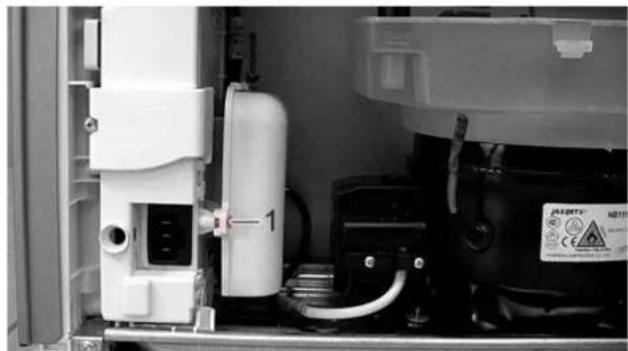

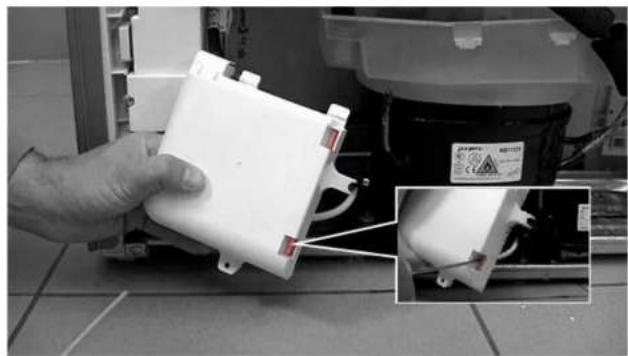

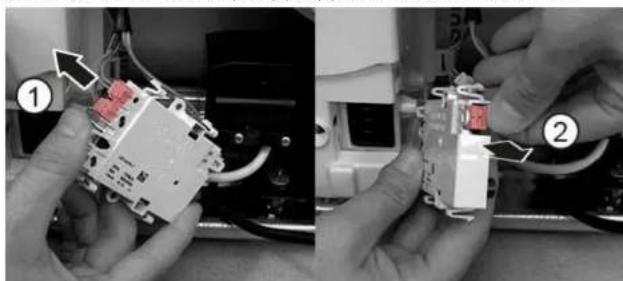

4.18 Echange du module d'alimentation LED 287

4.18.1 Demontage du module d'alimentation LED 287
4.18.2 Montage du module d'alimentation LED 289

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'ajvertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'ajvertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'ajvertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'ajvertis- sement peut provoquer des dégats maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]
Outil spécifique [00342180]
Ventouse [00342224]	Ø50 mm
Embout Torx TX20 [00340865]	6,3 mm (1/4")
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm

2021-09-30 9001631452 Copyright par BSH Hausgeräte GmbH Pages 262 à 769

Réparation

4.1 Remplacer le joint de porte

Pre-requis:
La portes est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Lejointdeportestretire.

4.1.2 Monter le joint de porte

I	L'épaissur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectora en rien la fermeture ou le fonctionnement à long terme de la porte.
I	Si vous appeareil est doté de charnière ou d'attaches de channières ajus-tables, vous pourrez optimiser le comportement de fermeture par la suite.
I	Les petits trouss latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégats dans les rainures qui doivent accueiller le joint.

1. Si la rainure de joint est endommagée.

2. Contacter le service après-vente

3. Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommendé de redresser le joint de porte avant de l'inserrer dans l'appelil.

Réchauffer le joint de porte avec un séche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser lescoins du joint en haut et en bas dans la rainure.

Réparation

1. Enforcer progressivement le joint dans la rainure.

Le joint de porte est installe.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Devisser deux vis (2).
3. Retirer la poignee de porte (3).

La poignée de porte est retiree.

La poignée de la deuxième porte peut être retiree de la meme maniere.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de I'equipement appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Appuyer sur le cache de charnière supérieure des deux côtes (1).

2.Sortir le cache de chamiere supérieure (2).
3. Faire pivoter le cache de la charniere (3).
4. Retirer le cache de la charmière supérieure (4).
5. Devisser deux vis (5).
6. Retirer la chamiere supérieure (6).

La charmière supérieure est retiree.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes d'oment formés devraient-retirer la porte de l'apparel.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Aretes vives !
Blessures par coupure
Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !
Fractures/blessures d'écrasement
Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

05.2 观察线粒体

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
au plancher.
Securiser les composants contre le risque de chute.

DANGER

Risque d'électrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparties par des techniciens qualifiés.
  Apre's la réparation, effecteur un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conducrices de tension Mort par électrocution.

Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Retirer le cache de la charniere supérieure (1).

1. Retirer le couvercle de la boite de cables (2).
2. Debrancher la connexion electrique (3).
3. Devisser la vis de mise à la terre (4).
4. Retirer la protection du cable (5).
5. Devisser la vis (6).

La charmière supérieure est retiree.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient restorer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

essures dues à des pieces qui chutent.
Securiser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.
La chamière supérieure de la porte est retiree.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmente refrigerateur (1).
2. Devisser deux vis (2)
3. Retirer la chamiere intermediaire (3).

La charmière intermédiaire est retiree.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient-retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipement appropriés.

PRUDENCE

Arêtes vives!

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

essures dues à des pieces qui chutent.
Securiser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.
La chamière supérieure est retiree.

La charnière intermédiaire est retiree.

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmentengélateur (1).
2. Devisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la chamière inférieure (4).

La charnière inférieure de la portee est retiree.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:
La portes est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retiree.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le casier à bouteilles

Pre-requils:
La portes est ouverte.

4.8.1 Retirer le casier à bouteilles

Extraire le casier a bouteilles.

Le casier à bouteilles est retireé.

4.8.2 Monter le casier a bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer l'etagere de la porte

Pre-requis:
La portes est ouverte.

4.9.1 Retirer l'etagere de la porte

Soulever l'etagere de la porte.

L'etagere de la portee est retiree.

4.9.2 Monter l'etagere de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'etagère ajustable de la porte

Pre-requils:
La porte est ouverte.

4.10.1 Retirer l'étagère ajustable de la porte

• Relever l'étagère ajustable en hauteur de la porte jusqu'à ce qu'elle soit libérée de son support.

L'etagere ajustable de la porte est retiree.

4.10.2 Monter l'étagère ajustable de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac d'aliments congelés

Pre-requils:
La portes est ouverte.

4.11.1 Retirer le bac d'aliments congelés

1.Extraire complètement le bac d'aliments congeles (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congelés est retire.

4.11.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac

Pré-requis:
La portes est ouverte.

4.12.1 Retirer le bac

1.Extraire le bac inférieur du refrigerateur (1).
2. Extraire le bac supérieur du refrigerateur (2).

Les bacs sont retirees.

4.12.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac telescopique

Pre-requis:

La portes est ouverte.

4.13.1 Extraire le bac thélescopique

1.Extraire complètement le bac t'éscopique (1).
2. Retirer le bac telescopique (2)

Le bac telescopique est retire.

4.13.2 Monter le bac telescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Changer le projecteur LED

Outillage nécessaire:

Votre appareil est equiped'un éclairage LED ne demandant pas d'entre

tien.

Les réparations de cet éclairage sont exclusively réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'electrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
  Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pieces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Aretes yives !

Blessures par coupure

Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.

La port est ouverte.

4.14.1 Demontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.

Le projeteur LED est retire.

4.14.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements interieurs supérieurs de I'appareil sont retirés.

4.15.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion electrique de I'clairage LED est debranchee.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Retriner l'éclairage LED par l'avant.

L'éclairage LED est retire.

4.15.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Echange de I'eclairage LED lateral

Outillage nécessaire:

Ventouse 50mm [00342224]

Votre appareil est equiped'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou a des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pieces conductrices de tension! Mort par électrocution.
Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives!
Blessures par coupure
Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La port est ouverte.
Les clayettes du réfrigerateur sont retirées.

4.16.1 Demontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED lateral.

Réparation

1. Retirer l'éclairage LED latal en tournant vers l'avant avec la ventouse.

1. Retirer le raccord electrique de I'eclairage LED lateral.

L'éclairage LED latéral est réTIe.

4.16.2 Montage de l'éclairage LED latéral

1. Retablir le raccord electrique de I'clairage LED lateral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartment réfrigerateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.17 Changer le projecteur LED

Outillage nécessaire:

Outil special [00342180]
Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre apparèil est équipé d'un éclairage LED ne demandant pas d'entretien.
Les réparations de cet éclairage sont exclusively réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pieces sous tension !Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.
Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Aretes vives
Blessures par coupure
Porter des gants de protection.

Pre-reguls:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigerateur sont retirees.

4.17.1 Demontage du projecteur LED

1. Défaire le cache du projeteur LED.

1. Tirer le cache du projeteur LED vers l'intérieur et le pouvoir simultanément vers l'avant.

Réparation

1. D'éfaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.17.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.18 Echange du module d'alimentation LED

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]
Reservoir Capacité min. 200 ml

Valable pour variantes d'appareils avec "appareil photo dans le réfrigérateur" (CIF, camera in fridge).

Les réparations des modules électroniques sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pieces sous tension !Risque d'électrocution en cas de réparation non conforme

Les piées électriques doivent être réparées par des techniciens qualifiés.
Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.
- Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives!

Blessures par coupure
Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'aliment.
La face arrirée de l'appareil est accessible.

4.18.1 Demontage du module d'alimentation LED

1.

ATTENTION!

Si I'eu de condensation parvient sur I'electronique et les racords du compresseur, il peut y avoir un risque d'endommagement de I'electronique de I'appareil.

Lors du retrait du tuyau de vidange, vérifier que l'eau de condensation ne parvient pas sur les composants electromagnétiques.

1. Retirer le tuyau d'évacuation de l'eau de vidange (1).
2. Ajouter de I'eau de condensation dans le bac
3. Retirer le tuyau de vidange du bac d'evaporation (2).

Réparation

1. Devisser la vis.

Le condensateur de démarrage du compresseur et le boitier du module d'alimentation LED sont libérés.

1. Défaire les deux crochets.

Le cache du condensateur de démarrage du compresseur et du boîtier du module d'alimentation LED est libre.

1. Defaire les quatre crochets.

Le module d'alimentation LED est libre.

1. Défaire les branchements électriques (1) et (2) du module d'alimentation LED.

Le module d'alimentation LED est demonté.

Réparation

4.18.2 Montage du module d'alimentation LED

Le montage s'effectue dans l'ordre chronologique inverse.

PouT6eOg:
H TnpTa eivai avoixTn.

4.1.1 Apaipoean oTeyavotrointikou npoptas

1. ATEAEUEBPOATE TO OTEYAVOTIOINTKO TIOPTAC ATTO TYEYKOTN OTN DEIGA KAI apiOtePn yuvia.

1. TpaŋgTc to oTeyavotmoiŋk o npiaε Eω ano tv Ev krom

To ateyavantoioinko ts npiaeexaipaehei.

4.1.2 ToToEeTOn OTeyavOToiNtIKoU TropaS

4.1 A gumitomités csereje 359

4.1.1 A gumitomités eltavolitasa 359
4.1.2 A gumitomités beszerelése 359

4.1 A gumitomités cseréje

1. Nyomja a gumitomités fenti es lenti sarkait a barazdaba.

Javitás

1. Nyomja a teljes gumitomitest aprankent a barazdaba.

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

Ierices durvis drkst nonemt tikai apmacfts speciaists.
lericeirjaparvietodivata
Ir jazmanto tikai piemeroi darbarlki un aprikojums.

ESIET PIESARDZIGI

Asas malas!
Grieztas bruces
Lietojiet aizsargcimdus

BRIDINJUMS

Sasveruos iericu paslidesana!
Kaulu luzumi / saspiesanas traumas
Nostipriniet ierces, lai tās neslfdetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet delalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierces detalu bojajumi va lojajumi, kas rodas klaenta majas, piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
lericesieksejamdalimirjabutiznemtam.
Augsjá vira ir nonemta.
Videjā vira ir nonemta.

4.6.1 Durvju apaksjjas viruses nonemsana

1. Nonemiet saldetavas nodalijuma durvis (1).
2. Izskruvejiet skruvi (2).
3. Pagrieziet apaksjo viru uz aru (3).
4. Nonemiet apaksjo viru (4)

Durvu apaksja vira ir nonemta.

1. Atbrivojet cetrus akus.

Tiek atbrivots LED barosanas padeves modulis.

1. Atvienojet LED baroshanas padeves moduloelektrosavienojumu (1) un (2).

LED barosanas padeves modulis ir nonemts.

Remonts

4.18.2 LED barosanas padeves modulo uzstadisana

Uzstadiet apgiezta kartiba.

4.15.1 LED lemputés isémimas

1. Perkelkite LED lempute j kaire.

1. Desconectar la connexion électrique del foco LED.
