KORISNIČKI PRIRUČNIK KGN36KLEAE BOSCH

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom) 45

4.4.1 Uklanjanje gornjeg zgloba vrata 45
4.4.2 Postavljanje gornjeg zgloba vrata 46

4.9 Zamjena posude za vrata 51

4.9.1 Uklanjanje posude za vrata 51
4.9.2 Postavljanje posude za vrata 51

4.10 Zamjena prerlagodljive posude za vrata. 52

4.10.1 Uklanjanje prerligodljive posude za vrata 52
4.10.2 Postavljanje preragodljive posude za vrata 52

4.11 Zamjena spremnika za zamrznute namirnice 53

4.11.1 Uklanjanje spremnika za zamrznute namirnice 53
4.11.2 Postavljanje spremnika za zamrznute namirnice 53

4.12 Zamjena spremnika 54

4.12.1 Uklanjanje spremnika 54
4.12.2 Postavljanespremnika 54

4.14 Zamjena LED usmjerenog svjetla 56

4.14.1 Uklanjanje LED usmjerenog svjetla 56
4.14.2 Postavljanje LED usmjerenog svjetla 56

4.15 Zamjena LED gomjeg svjella 57

4.15.1 Uklanjanje LED svjetla 57
4.15.2 Postavljanje gornjeg LED svjetla 58

4.16 Zamjena LED svjetlosne sipke 59

4.16.1 Uklanjanje LED svjetlosne sipke 59
4.16.2 Postavljanje LED svjetlosne sipke 60

4.17 Zamjena LED usmjerenog svjetla 61

4.17.1 Uklanjanje LED usmjerenog svjetla 61
4.17.2 Postavljanje LED usmjerenog svjetla 62

4.18 Zamjena LED modula za napajanje 63

4.18.1 Uklanjanje LED modula za napajanje 63
4.18.2 Ugradnja LED modulo za napajanje 65

O ovom dokumentu

1.1 Važne informacije

1.1.1 Syrha

Ove upute za popravak sluze kao podrka korisnicima prilikom samostalnog popravljana uredaja u skladu s primjenjvom Direktivom o ekoloskom dizajnu (od ozulka 2021.). One sadrze informacije o zamjeni odreedenih rezervinh dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja,OCRATE SE naosj sluzbi za korisnike. Mi snosimo odgovor-nost za ostecenja samu ulcuju pridrzavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne rijeci. Signalna rijec ukazuje na ozbiljnost opasnosti.

Tablica 1: Stupnjevi opasnosti

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑rezultirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑rezultirati oštećenjem imovine.

1.2.2 Oznake opasnosti

Oznake opasnosti simbolicka su reprezentacija s oznakom vrste opasnosti. U ovom Dokumentu koriste se sljedece oznake opasnosti:

Sijedeci primjerPokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbegavanje opasnosti.

1.2.4 Opé oznake

U ovom dokumentu koriste se sljedec opoe oznake:

Opasnost od strujnog udara zbog dijelova koji provode struju!

Pogreske izazvane popravcima elektrichn sastavnih dijelova mogu dovesti do strujng udara!
- Isklučite uredaj iz struje na rajmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionaln propisima.

Opasnost od ozljeda zbog ostrih rubova!

• Nosite zašitne rukavice.

Opasnost od prignječenja tijekom izvodenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju tešikh iPokretnih sastavnih dijelova

• Nosite zašitnu obucu.
  Osiguraje teške sastavne dijelove od pada.
  Nemojte umetati dijelove tjela uPokretne sastavn deijelove.

4.1 Zamjena brte vrata

Zahtjev:
Vrata su otvorena.

4.1.1 Uklanjanje brte vrata

1. Otpustite brtvv rata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite imai iostecenja na utoru za brtu.

1. Ako je utor za brtu ostecen. -Obratite se sluzbi za korisnike.
2. Blago odustapanje brte vrata normalno je i ne utjece na funkciu. Pre- porucije se izravnati brvu vrata prije umetanja u uredaj.

Zagrijte brtvu vrata susilom za kosu ili vrucom vodom i ručno je oblikujte.

1. Gurnite kutove brte na vhr i dno utora.

Popravak

1. Utisnite cijelu brtvu korak po korak u ulor.

Brtva vrata je postavljena.

2021-09-30_9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 41 od 769

Popravak

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijac s utorom Noz 10 mm x 1.6 mm x 200 mm

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena gornjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Uredajieiskljuceniznapajanja.
Unutarnja oprema uredaja je uklonjena.

4.4.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. UklonitePoklopac gornjeg zgloba(1).

1. UklonitePoklopakutijeza kabele (2).
2. Odvojite elektrichi priključak (3)
3. Odvijte vijak prikljucka za uzemljenje (4).
4. Uklonite zašitu kabela (5).
5. Odvijte vijk (6)

Postavite obratnim redoslijedom.

Popravak

4.7 Zamjena police

Zahtjev:
Vrata su otvorena.

4.7.1 Uklanjanje police

Izvucite policu.

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena police za boce

Zahtjev:
Vrata su otvorena.

4.8.1 Uklanjanje police za boce

Izvucite policu za boce.

Polica za boce je uklonjena.

4.8.2 Postavljanje police za boce

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena posude za vrata

Zahtjev:
Vrata su otvorena.

4.9.1 Uklanjanje posude za vrata

• Podignite posudu za vrata prema gore.

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena prerlagodljive posude za vrata

Zahtjev:
Vrata su otvorena.

4.10.1 Uklanjanje prerligodljive posude za vrata

• Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne opustizi drzača.

Postavite obratnim redosijedom.

Popravak

4.11 Zamjena spremnika za zamrznute namirnice

Zahtjev:
Vrata su otvorena.

4.11.1 Uklanjanje spremnika za zamrznute namirnice

Postavite obratnim redosijedom.

Popravak

4.12 Zamjena spremnika

Zahtjev:
Vrata su otvorena.

4.12.1 Uklanjanje spremnika

1. Izvadite donji sprenik hladnjaka (1). 2. Izvadite gornji sprenik hladnjaka (2).

Spremnicuuklonjeni.

Postavite obratnim redosljedom.

Popravak

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Ta svjetla smije popravljati samo obsojte iz sluzbe za korisnke ili ovlasteni techničar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nationalin propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1sklucite ureadaj iz elektriogn napajanajnaja nange 60 sekundi prije izvodenija popravaka.

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

4.14.1 Uklanjanje LED usmjerenog svjetla

1. S pomocu specialnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite elektriche prikljucke LED usmjerenog svjetla.
   LED usmjereno svjello je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

Postavite abratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Zahtjev:

LED svjetlo je uklonjeno.
4.15.2 Postavljanje gornjeg LED svjetla
Postavite obratnim redosijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna casa 050 mm [00342224]

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Svjetta smje popravljati samo obsojbe iz službe za korisnike ili ovlašenji tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.

Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nazionaln propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1 Isklučite uredaj iz elektrícnog napajanja najmanje 60 sekundi prije izvodenija popravaka.

OPREZ

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Ure'daje isklju'e niz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne sipke

1. Postavite usisnu casicu na gornju trecinu LED svjetlosne sipke.

Popravak

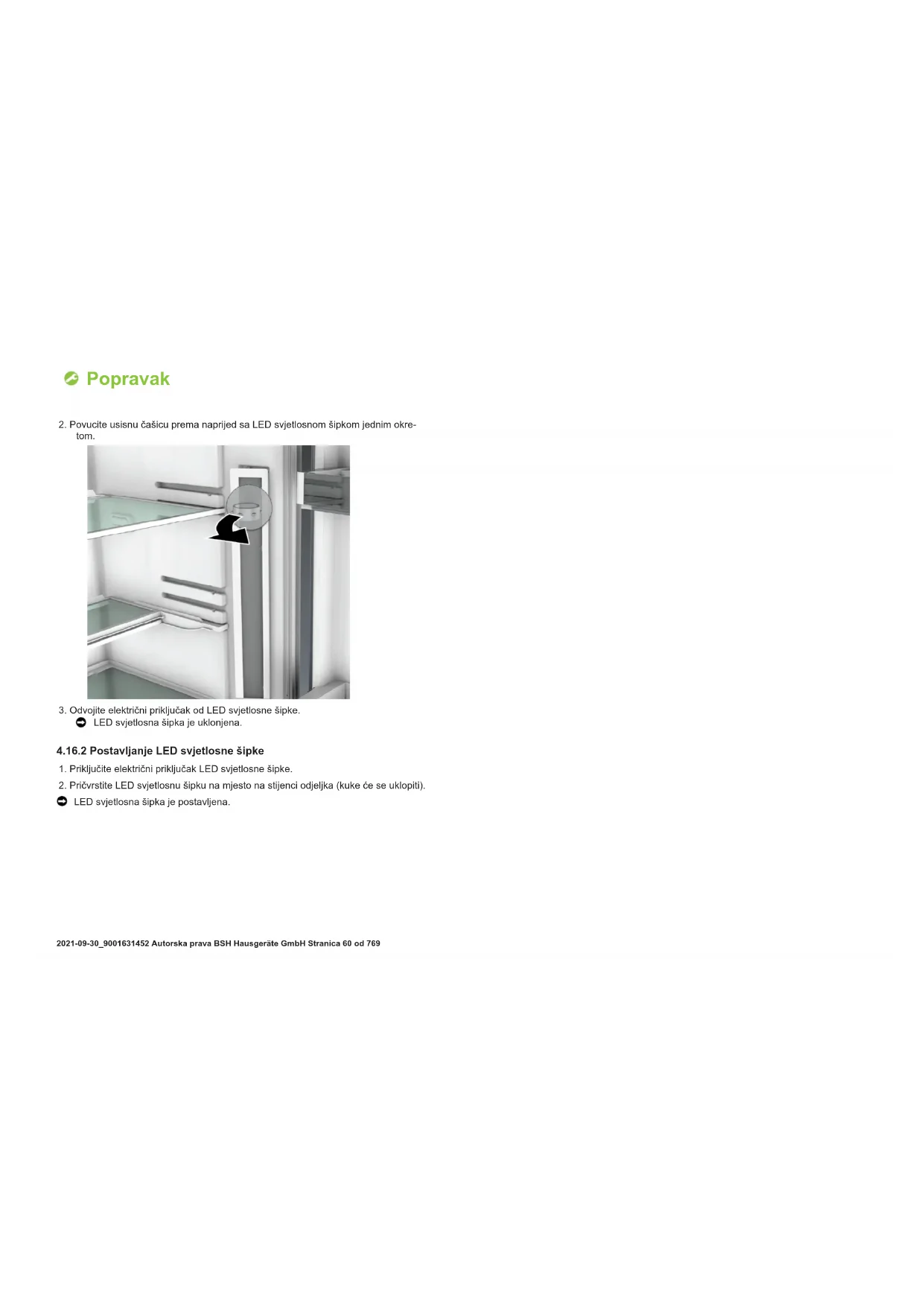

1. Povucite usisnu casicu prema naprijed sa LED svjetlosnom sikkom jegnim okre-tom.

1. Odvojite elektrichi prikljucak od LED svjetlosne sipke. LED svjetlosna sipka je ukonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite elektricki prikrljučak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu Čipku na mjesto na stijenci odeljka (kuke ce se uklopiti).
   LED svjetlosna sipka je postavljena

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specjalni alat [00342180]
Odvijac s utorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imsvjetlo LED koje ne zahtijeva odrzavanje.
Ta svjetla smije popravljati samo obsoljbe iz sluzbe za korisnike ili ovlašeni techničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doči do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionaliim propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
Isklučite uredaj Iz elektricnog napajmanja njavnanje 60 sekundi prije izvodjena popravaka.

OPREZ

Ostri rubovil
Porezotine

• Nosite zaistitne rukavice.

Zahtjev:

Uredaj ie sključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. OtpustitePoklopacLEDusmjerenogsvjetla

1. PovucilePoklopacLEDusmjerenogsvjella prema unutra i istodobno ga gurnite prema naprijed.

Popravak

1. Odvjite modul LED usmjerenog svjela.

1. Odvojite elektrichi priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

Postavite obratnim redosljedom.

Popravak

4.18 Zamjena LED modula za napajanje

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865] Odvijaš utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Spremnik Min. kapacitet 200 ml

Vrijedi za izvedbe uredaja s kamerom u hladnjaku (CIF).

Elektronicke module smju popravljati samo sluzba za korosnike i ovlaste-ni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slucaju nepravlinog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionhim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smr od strujnog udara Iskljcitie ureadiz elektricnog napajanajnajmanje 60 sekund izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine
Nosite zaistne rukavice.

Zahtjev:

1. Otpustite dvijekuke.

Otuša se pklopac kutje za kondenzator zaPokretanje kompressora i LED modul za napajanan.

1. Otpustite cetiri kuke.

Otpu sta se LED modul za napajanje.

1. Odvjite elektriche prikljuce LED modula za napajanje (1) i (2).

Uklanja se LED modul za napajanje.

Popravak

4.18.2 Ugrdnja LED modula za napajanje

Postavite abratnim redoslijedom.
